Wenn Systemintegratoren, Schaltschrankbauer, Einkaufsteams oder Elektroingenieure kurz vor einer Anfrage stehen, ist ein Oszilloskop kein beliebiges Laborgerät mehr. Es wird zum Werkzeug für technische Risikoreduktion: Signalverhalten sichtbar machen, Inbetriebnahme belegen, sporadische Fehler erfassen und Messdaten für interne Freigaben dokumentieren. Das Oscillograph VTO Series VTO2004 adressiert genau diese RFQ-Situation: ein kompaktes tragbares Split-Oszilloskop mit 200 MHz Bandbreite, 4 analogen Kanälen, 1 GSa/s maximaler Abtastrate und bis zu 50 Mpts Speichertiefe.
Für B2B-Projekte ist der Nutzen besonders hoch, wenn Messpunkte nicht bequem am Labortisch liegen. Schaltschränke, Maschinen, Serviceeinsätze, Fahrzeugplattformen, Embedded-Prototypen und Leistungselektronik-Prüfstände verlangen oft eine mobile Lösung. TPS ELEKTRONIK unterstützt globale B2B-Kunden mit Oszilloskop-Produkten, vergleichbaren Lösungen, Zubehörklärung und projektbezogener Auswahlberatung. Einkäufer und Engineering-Teams können das VTO2004 tragbare Oszilloskop im TPS Shop prüfen oder über die TPS Oszilloskop-Lösungsseite eine technische Abstimmung für ihre RFQ starten.
200 MHz Bandbreite · 4 analoge Kanäle · 1 GSa/s · bis 50 Mpts Speichertiefe
Signale vor Ort erfassen, Kanäle vergleichen, Messergebnisse dokumentieren und Einkauf sowie Engineering auf eine definierte Messlösung ausrichten.
Produktlieferung, äquivalente Lösungen, Zubehörabstimmung und projektbezogene Messberatung für globale B2B-Kunden.
Warum das VTO2004 in der RFQ-Phase relevant ist
BoFu-Nutzer fragen selten, ob ein Oszilloskop grundsätzlich eine Kurve darstellen kann. Entscheidend ist, ob das Gerät im konkreten Projekt Risiken senkt. Bei der Inbetriebnahme eines Schaltschranks, der Validierung eines Leistungselektronik-Moduls, der Fehlersuche an einer Maschine oder der Prüfung eines Embedded-Systems müssen Teams Transienten, Timing-Fehler, Busaktivität, Rauschen, Einschaltsequenzen und Kanalzusammenhänge zuverlässig erfassen. Ein mobiles Oszilloskop hilft, wenn das Messobjekt nicht in der Nähe eines stationären Laborgeräts steht.

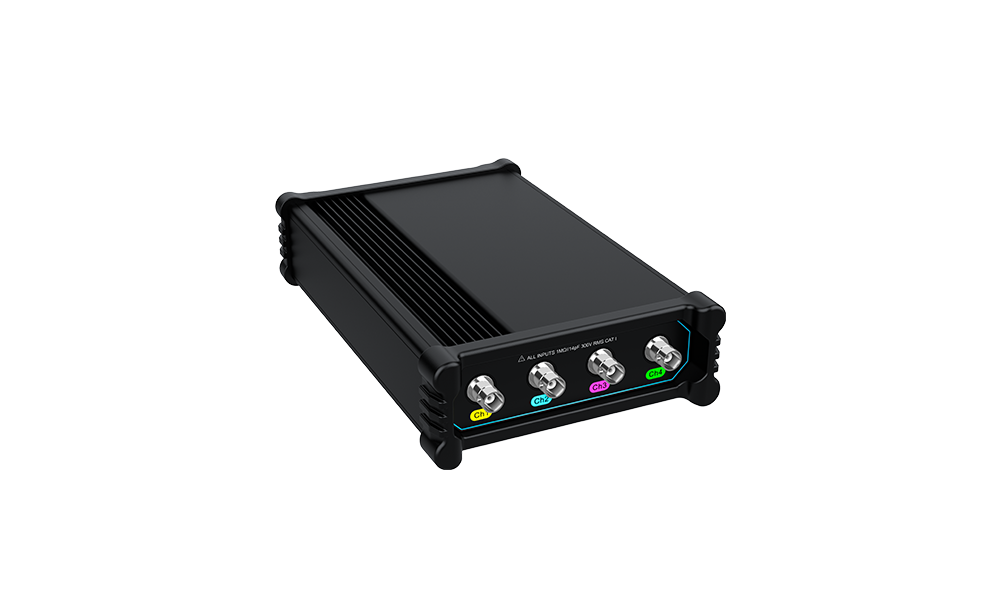

Das VTO2004 ist als tragbares Split-Oszilloskop ausgelegt. Die Messeinheit kann mit Android-basierten Plattformen wie Tablets, Smartphones oder Android-Computern verwendet werden. Diese Architektur ist praktisch, wenn eine flexible Anzeige, ein leicht positionierbares Messgerät und eine schnelle Bedienung vor Ort gefordert sind. USB Type-C, DC-Power-Anschluss, optionaler Akku und kompaktes Gehäuse unterstützen mobile Einsätze in Service, Inbetriebnahme und Prototypentest.
Für Systemintegratoren liegt der Nutzen in der Mehrkanalbetrachtung. Vier analoge Kanäle erleichtern die Analyse von Versorgung, Steuersignal, Lastreaktion und Referenzsignal in einer Aufnahme. Schaltschrankbauer können Relaiszeiten, PLC-I/O, Sensorantworten und Niederspannungsversorgungen prüfen. Einkaufsabteilungen erhalten eine definierte Modellbasis statt einer unscharfen Werkzeuganforderung. Elektroingenieure bewerten Bandbreite, Abtastrate, Speichertiefe, Trigger, Busdekodierung und Zubehör als technische Auswahlkriterien.
TPS unterstützt diese Entscheidung nicht nur als Produktlieferant. Die Anfrage kann vom VTO2004 Produkt im TPS Shop zu einer breiteren Oszilloskop- und Messlösungsberatung mit TPS erweitert werden, wenn Zubehör, Alternativen, Projektstücklisten oder Applikationsfragen zu klären sind.
Auswahllogik für Integration, Schaltschrankbau und Engineering
Bandbreite, Kanäle und Signalklasse zuerst definieren
Ein häufiger RFQ-Fehler besteht darin, ein Oszilloskop zuerst nach Preis, Displaygröße oder Geräteformat auszuwählen. Professioneller ist der Start über die Signalklasse. Das VTO2004 bietet 200 MHz Bandbreite und 4 analoge Kanäle. Diese Kombination passt zu vielen Aufgaben in Embedded-Elektronik, Steuerungstechnik, Kommunikationsdiagnose und Leistungselektronik-Umfeld. Vier Kanäle sind besonders wichtig, wenn Ursache und Wirkung gleichzeitig sichtbar werden sollen: Eingangsspannung gegen Ausgangsripple, Steuersignal gegen Lastantwort oder zwei Busleitungen plus Versorgung und Triggerbezug.
Die maximale Abtastrate von 1 GSa/s und eine Anstiegszeit von höchstens 1,8 ns helfen bei der Analyse schnellerer Signalflanken. Für die RFQ bedeutet das: Die Anfrage sollte nicht nur “tragbares Oszilloskop” nennen, sondern Bandbreite, Kanalzahl, Abtastrate, Speichertiefe, benötigte Tastköpfe, Einsatzumgebung und Dokumentationsanforderungen definieren. So wird verhindert, dass ein Gerät zwar mobil ist, aber die relevante Signalqualität nicht erfasst.
Tiefe Speichertiefe für sporadische Ereignisse nutzen
Speichertiefe wird besonders wichtig, wenn Fehler nur zeitweise auftreten. Das VTO2004 bietet bis zu 50 Mpts Speichertiefe. Dadurch lassen sich längere Zeitfenster erfassen und Details später per Zoom analysieren. In Inbetriebnahme und Service hilft dies bei Einschaltvorgängen, Relaisumschaltungen, Motorverhalten, Buskommunikation, Lastwechseln oder Fehlererholung.
TPS kann RFQ-Teams helfen, aus der Anwendung ein passendes Messpaket abzuleiten. Wer zum Beispiel eine programmierbare DC-Quelle validiert, benötigt neben dem Oszilloskop möglicherweise eine definierte Quelle wie das EA-PS 3200-02 C programmierbare DC-Tischnetzgerät. Größere Labor- oder Validierungsumgebungen können mit einer Klasse wie den EA-PSI 9000 DT programmierbaren DC-Tischnetzgeräten kombiniert werden. TPS betrachtet Messgerät und Testumgebung als zusammenhängendes Projektpaket.
Bandbreite für schnelle Embedded- und Steuersignale
Ursache, Reaktion und Referenzen vergleichen
Schnelleres Signalverhalten erfassen
Details in längeren Aufnahmen bewahren
Busdiagnose unterstützen
Feld- und Serviceeinsatz ermöglichen
Technische Parameter mit Projektwirkung
Für die RFQ-Bewertung sind nicht alle Datenblattpunkte gleich wichtig. Die folgenden Werte sollten mit Messpunkt, Tastkopf, Sicherheit und Projektumgebung abgeglichen werden.
| Parameter | VTO2004 Wert | Bedeutung für die RFQ |
|---|---|---|
| Bandbreite | 200 MHz | Relevanter Bereich für viele Embedded-, Steuerungs- und Diagnoseaufgaben. |
| Analoge Kanäle | 4 | Ermöglicht Mehrsignalvergleich bei Inbetriebnahme und Fehlersuche. |
| Maximale Abtastrate | 1 GSa/s | Wichtig für schnelle Flanken, Timing und kurze Ereignisse. |
| Speichertiefe | Bis 50 Mpts | Hilfreich bei sporadischen Fehlern, Startsequenzen und langen Aufnahmen mit Detailanalyse. |
| Eingangsempfindlichkeit | 5 mV/div bis 10 V/div | Unterstützt unterschiedliche Niederspannungs- und Steuersignale. |
| Eingangsimpedanz | 1 MΩ ±1% || 14 pF | Relevant für Tastkopflast und Signalintegrität. |
| Max. Eingangsspannung | CAT I 300 Vrms bei 1 MΩ Eingang | Tastkopf und Sicherheitskategorie müssen zum Messpunkt passen. |
| Akku | Optional 7,4 V, 7500 mAh Li-Ionen | Unterstützt mobilen Feldbetrieb und Serviceeinsätze. |
| Schnittstellen | USB Type-C, DC-Power, Tastkopf-Kalibrierausgang | Beeinflusst Setup, Stromversorgung, Datenzugriff und Tastkopfprüfung. |
Für die direkte kommerzielle Prüfung ist die TPS Shop-Seite zum Oscillograph VTO2004 der Startpunkt. Wenn Zubehör, Alternativen, Projektumfang oder technische Auswahlfragen offen sind, ist die TPS Oszilloskop-Portfolioseite der geeignetere Weg zur RFQ-Abstimmung.
Anwendungsfit für ein tragbares 4-Kanal-Oszilloskop
Schaltschrankprüfung, Steuerung und Inbetriebnahme
Schaltschrankbauer müssen nach Verdrahtung und Aufbau oft Niederspannungs-Steuersignale, Relaiszeiten, PLC-I/O, Sensorreaktionen und Versorgungsschienen prüfen. Ein tragbares Oszilloskop ermöglicht Messungen direkt am Schrank, ohne sich ausschließlich auf Multimeterwerte zu verlassen. Wenn die 24-V- oder Steuerungsversorgung Teil des Projekts ist, kann TPS auch passende DIN-Schienen-Netzteile diskutieren, etwa die TPS010-100W GP Serie, die TPS030-130W Pro Serie 24V oder Power-Boost-Lösungen wie das TPS100-320W Peak DR Plus DIN-Schienen-Netzteil.
Leistungselektronik, Lasten und bidirektionale Systeme
In der Leistungselektronik ist das Oszilloskop Teil eines größeren Validierungsumfelds. Ingenieure prüfen Einschaltsequenzen, Ripple, Lastsprünge, Gate-Timing, Stromtastkopf-Signale oder Kommunikationsereignisse. Wenn programmierbare Lasten, Energierückspeisung oder bidirektionale Leistungsmodule zum Projekt gehören, kann TPS die Oszilloskop-Auswahl mit verwandten Produktgruppen abstimmen, etwa der EA-PUL 10000 6U regenerativen DC-Last, AC/DC bidirektionalen Leistungsmodulen für Zellformierung oder dem TPS-BM75053KTIF-S 750V bidirektionalen Leistungsmodul.
Automotive, mobiler Service und Embedded-Diagnose
Das VTO2004 unterstützt CAN- und LIN-Busdekodierung. Das ist relevant für Fahrzeugservice, Embedded-Systeme und Maschinenkommunikation. Teams, die bereits tabletbasierte Messgeräte für Fahrzeugumgebungen bewerten, können die VTO Serie auch mit den TPS Informationen zur Automotive Tablet Oszilloskop ATO Serie vergleichen. Entscheidend ist nicht ein einzelnes Format für jedes Projekt, sondern die genaue Definition von Signal, Messort, Bedienkonzept, Zubehör und Dokumentation.
PLC-I/O, Relais, Sensorik, 24-V-Steuerung
Ripple, Einschalten, Lastsprünge, Schaltverhalten
CAN/LIN-Dekodierung, Timing, Kommunikation
Akkubetrieb, Android-Anzeige, schnelle Nachweise
Integration, Installation und Messworkflow
Ein tragbares Oszilloskop lässt sich leicht bestellen, sollte aber nicht oberflächlich spezifiziert werden. Der Messworkflow beeinflusst Produktivität und Sicherheit. Das VTO2004 besitzt vier BNC-Frontkanäle, USB Type-C, DC-Stromversorgung, Tastkopf-Kalibrierausgang und Power-Lock. Mit Abmessungen von 140 × 215 × 52 mm und einem Nettogewicht von etwa 640 g ist es mobil einsetzbar. Trotzdem sollte die RFQ klären, wie das Gerät transportiert, geladen, gelagert und Benutzern zugewiesen wird.
Besonders wichtig ist die Tastkopfwahl. Die Gerätespezifikation ersetzt keine Messstellenbewertung. Teams sollten Spannungsebene, Messkategorie, Differential- oder Isolationsbedarf, Strommessung und Umgebungsbedingungen vor der Bestellung definieren. Im Datenblatt werden Zubehörklassen wie Hochspannungs-Differentialtastköpfe, optisch isolierte Tastköpfe und Stromtastköpfe erwähnt. TPS kann Kunden helfen zu klären, ob das Standardzubehör reicht oder ob ein projektspezifisches Messpaket erforderlich ist.
Auch Datenhandling ist relevant. Das VTO2004 unterstützt Speicherformate wie WAV und CSV, schnelle Screenshots, Referenzwellenformen und Benutzereinstellungen. Für Engineering-Teams bedeutet das wiederholbare Messungen und bessere Zusammenarbeit zwischen Service, Entwicklung und Qualität. Für Einkauf und Qualitätsmanagement unterstützt es eine standardisierte Werkzeugkette über mehrere Standorte hinweg. Wenn das Messgerät in ein Rack-, Schrank- oder Prüfstandskonzept eingebunden werden soll, kann TPS auch mechanische und elektrische Infrastruktur diskutieren, etwa den Sentinel-Y 42U 19-Zoll-Leistungsschrank oder die 6HE 19-Zoll-Chassis-Netzteilintegration.
Die Einsatzumgebung sollte ebenfalls in der RFQ stehen. Das Datenblatt nennt einen Betriebstemperaturbereich von 0 °C bis 45 °C, eine Betriebsfeuchte von 5 % bis 85 % bei 25 °C und eine Betriebshöhe unter 3000 m. Bei anspruchsvolleren Umgebungen sollten Transport, Schutz, Lagerung und Messprozedur abgestimmt werden. TPS kann globale B2B-Kunden bei kommerziellem Umfang, Zubehörpaket und Dokumentation vor der Bestellung unterstützen.
Einkauf, Zuverlässigkeit und TPS Projektunterstützung
Einkaufsteams benötigen mehr als ein Datenblatt. Wichtig sind Modellreferenz, Zubehörumfang, Gewährleistungsannahmen, Dokumentation, Lieferpfad und eine technische Ansprechmöglichkeit vor Freigabe der Bestellung. Beim VTO2004 gehören passive BNC-Tastköpfe, Netzkabel, Netzadapter, Type-C-Kabel, Kalibrierzertifikat, Kurzanleitung, Handbuch und Packliste zum Standardumfang; der eingebaute Akku ist als optional angegeben. Die Garantie des Hauptgeräts ist mit einem Jahr genannt, während Tastköpfe und Zubehör separat zu prüfen sind.
Für eine klare RFQ sollte der Einkauf definieren, ob der optionale Akku benötigt wird, welche zusätzlichen Tastköpfe erforderlich sind, ob Kalibrierdokumentation je Gerät gefordert ist, ob mehrere Nutzer standardisierte Einstellungen verwenden sollen und ob das Oszilloskop Teil eines größeren TPS Projektpakets ist. Hier liegt der Mehrwert von TPS: Produktlieferung kann mit Auswahlberatung, äquivalenten Alternativen, Zubehörklärung und Integrationsgespräch kombiniert werden.
Wenn Kunden Diagnosewerkzeuge über mehrere Linien, Serviceteams oder internationale Standorte standardisieren, unterstützt TPS die Abstimmung mit dem gesamten elektrischen Umfeld. Dasselbe Projekt kann DIN-Schienen-Netzteile, programmierbare DC-Quellen, regenerative Lasten oder Schrankintegration enthalten. Deshalb kann der Einstieg über die VTO2004 Bestellseite im TPS Shop erfolgen und anschließend über die TPS Oszilloskop-Lösungsseite in eine projektbezogene Beratung übergehen.
RFQ-Checkliste für die VTO Serie
Vor der Anfrage sollten die folgenden Punkte definiert werden. Dadurch kann TPS präziser empfehlen und unnötige Rückfragen zwischen Engineering, Einkauf und Endkunde reduzieren.
- Signalarten: Analogspannung, digitales Timing, CAN/LIN-Bus, Ripple, Transienten, Stromtastkopf oder Differentialspannung.
- Leistungsdaten: Bandbreite, Abtastrate, Speichertiefe, Kanalzahl, Trigger und Speicherformat.
- Messsicherheit: erwartete Spannung, Tastkopfkategorie, Isolationsbedarf und Zubehör.
- Feldeinsatz: Akku, Android-Anzeigegerät, Tasche/Koffer, Transportschutz und Einsatzumgebung.
- Dokumentation: Kalibrierzertifikat, Handbuch, internes Messprotokoll und Abnahmenachweis.
- Projektumfang: einzelnes Oszilloskop, Standortstandardisierung, Power-Test-Paket, Schaltschrank-/Prüfstandsintegration oder äquivalente Lösung.
Für die direkte Produktprüfung öffnen Sie die Oscillograph VTO2004 Seite. Für Lieferantenauswahl, technische Bewertung oder ein breiteres Messpaket nutzen Sie die TPS Oszilloskop-Lösungsseite. TPS unterstützt Produktauswahl, kundenspezifische Projektabstimmung, Integrationsplanung und globale B2B-Lieferkoordination.
FAQ
Ist das VTO2004 für Feldservice geeignet?
Ja. Es ist als tragbares Split-Oszilloskop mit kompaktem Gehäuse, geringem Gewicht und optionalem 7500-mAh-Akku ausgelegt. Es eignet sich für Messungen an Maschinen, Schaltschränken, Prototypen und Serviceorten. Die konkrete Eignung sollte jedoch immer gegen Spannung, Tastkopf und Umgebung geprüft werden.
Warum ist eine Speichertiefe von 50 Mpts wichtig?
Tiefe Speichertiefe ermöglicht längere Aufnahmen mit Detailanalyse. Das ist hilfreich bei sporadischen Fehlern, Einschaltverhalten, Busereignissen, Lastwechseln und Maschinenabläufen, die mit kurzer Speichertiefe schwer zuverlässig erfassbar sind.
Kann TPS Tastköpfe und Zubehör unterstützen?
TPS kann den benötigten Messumfang mit Kunden abstimmen, einschließlich Standardtastköpfen, Differential- oder Strommessung, Transportzubehör und Dokumentation. Die RFQ sollte Spannung, Signaltyp und Sicherheitsbedingungen benennen.
Kann das VTO2004 Teil einer größeren TPS Lösung sein?
Ja. TPS unterstützt Oszilloskope im Zusammenhang mit Netzteilen, Lasten, bidirektionalen Leistungsmodulen, Schrankinfrastruktur und Prüfstandsintegration. Das ist sinnvoll, wenn Kunden eine abgestimmte Lieferanten- und Projektlösung wünschen.
Sollte ich mit Produktseite oder Beratung starten?
Nutzen Sie die VTO2004 Produktseite für die direkte Modellprüfung und die TPS Oszilloskop-Beratung, wenn Anwendung, Zubehör, äquivalente Lösungen oder Integration Teil der RFQ sind.
