Für Systemintegratoren, Schaltschrankbauer, Einkaufsteams und Elektroingenieure lautet die entscheidende Frage nicht, ob es grundsätzlich ein bidirektionales Modul gibt. Entscheidend ist, ob das ausgewählte Modul RFQ-Risiken reduziert, die Schaltschrankintegration vereinfacht, Batterieformierung und Alterung technisch sauber unterstützt und ob der Lieferant die Gesamtlösung mitdenken kann. Genau deshalb ist die Produktseite des TPS-BM75053KTIF-S relevant. Gleichzeitig kann TPS auch eine breitere Lösungsdiskussion zu bidirektionalen Leistungsmodulen für globale B2B-Projekte unterstützen.
Diese Seite ist bewusst für die BoFu-Phase geschrieben. Sie konzentriert sich auf die Fragen, die bei Lieferantenauswahl, technischer Bewertung und Beschaffungsfreigabe wirklich zählen: Auswahl-Logik, elektrische Passung, Thermik, Einbau, Kommunikation, Normenbezug, Skalierung und die Punkte, die vor Bestellung oder Design-Freeze geklärt sein sollten.
Warum der TPS-BM75053KTIF-S in der RFQ-Phase relevant ist
In der BoFu-Phase kennt der Leser die Produktkategorie bereits. Offen sind nun die engeren, projektkritischen Fragen: Passt die DC-Seite wirklich zur Batteriearchitektur? Verträgt die AC-Seite die reale Netzumgebung? Was bedeutet das für Oberwellen, Schaltschrankthermik, Kommunikationsanbindung und spätere Skalierung? Und ebenso wichtig: Kann der Lieferant diese Fragen früh genug diskutieren, damit teure Iterationen vermieden werden?

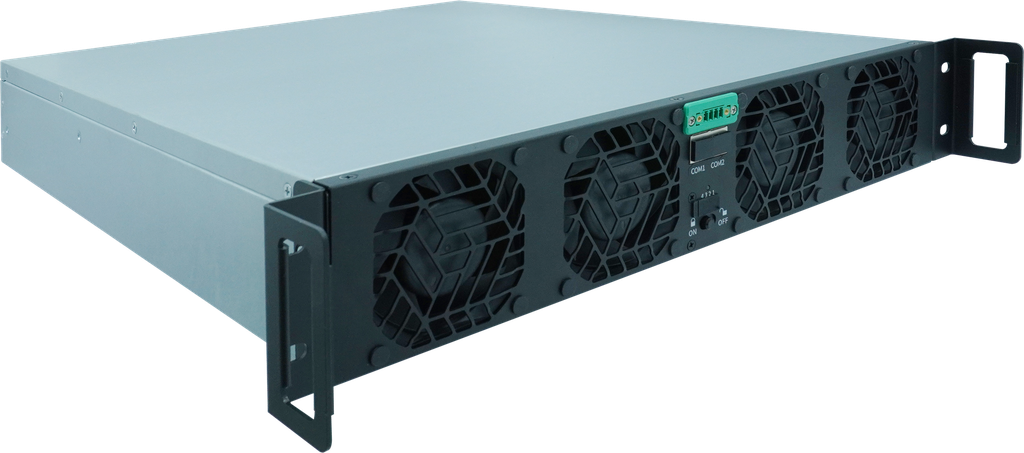

Der TPS-BM75053KTIF-S ist genau für diese Diskussion interessant. Laut der hochgeladenen Spezifikation handelt es sich um ein dreiphasiges bidirektionales AC/DC-Leistungsmodul mit 53 kW Nennleistung, 750 VDC auf der DC-Seite, Hochfrequenzisolation, Zwangsluftkühlung, CAN/RS485-Kommunikation, Erweiterbarkeit sowie Fokus auf Batterie-PACK-Alterung, in Serie formierte Zellen und energierückspeisende Power-Aging-Szenarien. Die Spezifikation nennt außerdem bis zu 96 % Spitzenwirkungsgrad in Richtung AC→DC und 95 % in Richtung DC→AC, PF 0,99, THDi unter 5 %, Volllastbetrieb bis 45 °C und anschließendes Derating. Genau diese Punkte beeinflussen im RFQ die Elektroplanung, die thermische Auslegung, die Abnahmefähigkeit im Werk und die spätere Betriebskostenbetrachtung.
Für Systemintegratoren geht es um die sichere Verzahnung zwischen Leistungsstufe und Gesamtanlage. Für Schaltschrankbauer sind Bauraum, Luftführung, Klemmenzugänglichkeit, Umgebungsgrenzen und Parallelisierung relevant. Für den Einkauf zählt, ob TPS nicht nur eine Artikelnummer liefert, sondern Auswahlsupport, technische Klarheit und ggf. auch passende Nebenprodukte oder äquivalente Lösungswege anbieten kann. Für Elektroingenieure ist entscheidend, ob die Datenblattwerte sich sauber in Schutzkonzept, Verdrahtung, Schnittstellen und Inbetriebnahme übersetzen lassen.
Genau deshalb sollte das Modul nicht isoliert betrachtet werden. Eine bidirektionale Hochleistungsstufe ist oft nur ein Baustein innerhalb eines größeren Prüf- oder Formierungssystems. Daneben werden Hilfsspannungen, Steuerung, Verdrahtung, Schrankversorgung und Validierungsgeräte benötigt. TPS kann den Leistungsbaustein selbst über die Produktseite des TPS-BM75053KTIF-S begleiten und über die Übersichtsseite zu bidirektionalen Leistungsmodulen auch eine breitere Lösungsbetrachtung anstoßen.
Auswahllogik vor der Angebotsanfrage
Beginnen Sie mit der DC-Plattform. Wenn Ihr Formierungs- oder Alterungssystem auf 750 VDC ausgelegt ist, ist dieses Modell sofort deutlich relevanter als niedrigere Spannungsplattformen, die Kompromisse erzwingen würden. Prüfen Sie anschließend die AC-Seite: Nennseitig ist das Modul für dreiphasige 380/400/415 VAC mit 3Ph+PE ausgelegt, gleichzeitig ist der Eingangsbereich breiter und erlaubt Volllastbetrieb von 342 bis 460 VAC sowie Derating auf 80 % darunter. Das ist besonders wichtig bei internationalen Projekten, bei denen Nennnetz und reale Versorgungssituation nicht identisch sind.
Danach sollte geklärt werden, ob die bidirektionale Funktion tatsächlich zum wirtschaftlichen Nutzen des Projekts gehört. In Batterieformierung, regenerativer Alterung und energierückspeisenden Prüfsystemen ist das meist der Fall. In einfachen Ladeanwendungen ohne Rückspeisewert kann die Systemkomplexität unnötig sein. Genau hier sollte die Lieferantendiskussion von „Können Sie dieses Modul liefern?“ zu „Wie sollte die Leistungsstufe, das Schranklayout und die Anbindung für unseren Duty Cycle ausgelegt werden?“ wechseln. TPS sollte auf diese breitere Fähigkeit hin bewertet werden.
Schlüsselparameter für die Auswahl
Wenn Sie in der RFQ-Phase Anbieter vergleichen, endet hier die allgemeine Produktbeschreibung und beginnt die belastbare technische Bewertung. Die folgenden Punkte gehören in die Lieferantencheckliste, in technische Rückfragen und in interne Freigaben.
| Parameter | Relevanz des TPS-BM75053KTIF-S im RFQ |
|---|---|
| Nennleistung | 53.000 W. Relevant für Hochleistungs-Formierung oder Power-Aging statt für reine Laborarchitektur. |
| AC-Seite | 3Ph+PE, Nennspannung 380/400/415 VAC, Volllastbereich 342–460 VAC, adaptive 50/60 ±5 Hz Regelung. |
| DC-Seite | 750 VDC Nennspannung, 70,7 A Nennstrom. Passend für 750-V-Batterieplattformen. |
| Netzverhalten | PF 0,99 und THDi <5 % bei 400 VAC unter den angegebenen Bedingungen. Wichtig für Werksnetz und technische Freigabe. |
| Wirkungsgrad | Bis 96 % in AC→DC und 95 % in DC→AC. Das beeinflusst Energieeffizienz und thermische Last. |
| Isolation & Steuerung | Hochfrequenzisolation plus CAN/RS485 für die Anbindung an industrielle Steuerungen. |
| Skalierung | Erweiterbarkeit bis 20 Einheiten und in der Spezifikation angegebene Concatenation von 2. Das sollte gegen die endgültige Topologie geprüft werden. |
Diese Werte zeigen auch, warum man die Auswahl nicht auf die nackte Leistung reduzieren sollte. Ein hoher PF und niedriger THDi sind relevant für das Verhalten gegenüber dem Netz. Hochfrequenzisolation beeinflusst Sicherheits- und Architekturentscheidungen. Kommunikationsschnittstellen bestimmen Inbetriebnahme- und Integrationsaufwand. Erweiterbarkeit entscheidet darüber, ob das Modul nur im Pilotaufbau oder auch in der skalierbaren Anlage sinnvoll ist. Wenn Sie die exakte Produktseite des TPS-BM75053KTIF-S prüfen, sollte das also der Einstieg in eine technische Klärung sein, nicht deren Ende.
Ebenso wichtig ist die Abgrenzung zu Hilfsversorgungen und Laborgeräten im selben Projekt. Für Steuerungs- und Schrankkreise können beispielsweise das DIN-Schienen-Netzteil TPS010-100W GP, die TPS030-130W PRO Serie oder die TPS100-320W Peak DR+ Serie sinnvoll sein. Für Vorvalidierung am Arbeitsplatz können wiederum das EA-PS 3200-02 C Tischnetzgerät oder die EA-PSI 9000 DT Serie die Testlogik rund um die Hauptleistungsstufe ergänzen.
Integrations- und Installationsaspekte
Viele Projekte scheitern nicht an der elektrischen Grundfunktion, sondern an zu spät geklärten Installationsdetails. Die Spezifikation nennt Zwangsluftkühlung mit intelligenter Regelung und eine definierte Luftführung von der Frontseite mit Lüftern zur Rückseite mit Klemmenfläche. Genau das beeinflusst Schranktiefe, Wartungszugang, Kabelführung, Filterkonzept und thermische Zonierung. Wenn diese Punkte nicht früh besprochen werden, passt das Modul zwar elektrisch, verursacht aber mechanisch unnötige Kosten.
Mechanisch werden 435 × 86 × 600 mm ohne Griff sowie 489 × 86 × 647,5 mm mit Griff genannt, bei einem Gewicht unter 23 kg. Praktisch heißt das: Einkauf und Konstruktion sollten vor Freigabe eine echte Schrankprüfung durchführen. Außerdem zeigt die Installationszeichnung reservierte Montagebohrungen und warnt davor, dass die Schraubenlänge die Bohrtiefe nicht überschreiten darf. Solche Punkte gehören in Montageanweisung und Abnahmeprozess, nicht in informelles Erfahrungswissen.
Ebenso wichtig sind die Umgebungsgrenzen. Volllastbetrieb gilt von -10 °C bis 45 °C, danach Derating auf 80 % bis 60 °C. Unter 2000 m ist Volllast möglich; zwischen 2000 m und 3000 m sinkt die Ausgangsleistung pro 100 m um 1 %. Die relative Luftfeuchtigkeit ist mit 5 % bis 95 % ohne Kondensation angegeben. Wer weltweit liefert, sollte nicht den Nominalstandort, sondern den realen Installationsort betrachten. Ein halboffener Prüfbereich nahe einer Fertigungslinie verhält sich anders als ein klimatisierter Laborraum.
Auch die Kommunikationsseite verdient eine saubere Prüfung. CAN/RS485 ist für viele industrielle Steuerungen geeignet, aber im Projekt zählen die Fragen dahinter: Wie wird das Modul im PLC-/Leitsystem abgebildet? Wie werden Fault-Zustände behandelt? Welche Messwerte und Zustände sollen für Inbetriebnahme und Rückverfolgbarkeit geloggt werden? Ein guter Lieferant beantwortet diese Integrationsfragen, statt nur Schnittstellennamen zu wiederholen.
Normen, Zuverlässigkeit und Sicherheitsgespräch
Die Spezifikation beschreibt das Design als auf IEC 62477-1 und EN 55032 ausgelegt und nennt eine Zertifizierungsfähigkeit für UL, CE und TÜV. In der RFQ sollte das nicht auf Überschriftenniveau stehen bleiben. Fragen Sie nach den für Ihre konkrete Konfiguration verfügbaren Dokumenten, Konformitätswegen und projektbezogenen Nachweisen. Ebenso sollten Drehmomentvorgaben, Betriebsgrenzen, Fault-Verhalten und Installationshinweise für die Montageteams geklärt werden. Die Spezifikation nennt außerdem konkrete Sicherheitsgrenzen, unter anderem für maximale Netz-RMS-Spannung, maximale DC-Eingangsspannung, Isolationswerkzeuge sowie unzulässige Umgebungsbedingungen wie korrosive Gase, anormale Vibration oder Salzsprühumgebungen. Diese Angaben gehören direkt in Installations- und Abnahmechecklisten.
Anwendungsfit für Formierung und energierückspeisende Prüfsysteme
Die hochgeladene Spezifikation nennt explizit Batterie-PACK-Alterung, in Serie formierte Zellen und energierückspeisende Power-Aging-Anwendungen. Dadurch ist der TPS-BM75053KTIF-S besonders interessant für Projekte, bei denen Energiefluss ein zentraler Systembestandteil ist und nicht nur ein Nebeneffekt. Der wirtschaftliche Vorteil entsteht dann nicht allein durch Leistung oder Spannung, sondern durch eine sauberere Gesamtarchitektur.
In der Serienformierung ist die passende DC-Plattform entscheidend, weil die Leistungsstufe direkt mit Prozessstrategie und Energiekonzept verbunden ist. In regenerativen Alterungs- oder Prüfsystemen bietet die bidirektionale Architektur Vorteile gegenüber rein dissipativen Lösungen. In netzgekoppelten Anwendungen sind PF und THDi besonders relevant, weil das Werk nicht nur die Batterieseite, sondern auch die Wirkung auf das vorgelagerte Netz betrachtet. Genau deshalb bewerten viele BoFu-Kunden heute nicht nur das Modul, sondern auch die Fähigkeit des Lieferanten, die Anwendung und spätere Skalierung mitzudenken.
TPS sollte deshalb nicht nur als einfacher Artikellieferant gesehen werden. Das Unternehmen kann diese Produktkategorie, verwandte Lösungswege und projektbezogene Auswahlgespräche unterstützen. Wenn Ihre Anwendung über genau dieses 750-V-/53-kW-Modell hinausgeht, sind die Seite zu AC/DC bidirektionalen Leistungsmodulen für Zellformierung und die Portfolioübersicht bidirektionaler Leistungsmodule der richtige Ausgangspunkt für die nächste Lösungsdiskussion.
RFQ-Checkliste für Technik und Einkauf
Vor der finalen Anfrage sollten alle Stakeholder auf dieselben Bewertungsfragen ausgerichtet sein. Systemintegratoren definieren Netzannahmen, Batterieseite, Steuerungslogik und spätere Skalierung. Schaltschrankbauer prüfen Schrankabmessungen, Luftführung, Kabeleinführung, Klemmenzugänglichkeit und Wartungsraum. Der Einkauf klärt den kommerziellen Umfang, erwartete Projektunterstützung, Dokumentation sowie die Frage, ob TPS auch Nebenprodukte oder äquivalente Lösungswege anbieten kann. Elektroingenieure verifizieren Schutzkonzept, Kommunikationsabbildung, Umgebungsbedingungen und Inbetriebnahmeannahmen.
Eine gute RFQ an TPS sollte daher mindestens Folgendes enthalten: Battereanwendung, gewünschte DC-Plattform, Netzspannung und Standortbedingungen, Umgebungstemperatur und Höhe, gewünschte Kommunikation, geplante Schaltschrankanordnung, Skalierungsplan und projektspezifische Dokumentationsanforderungen. Je sauberer diese Punkte vorliegen, desto belastbarer wird das Angebot und desto fairer wird der Lieferantenvergleich.
Bereit für den Schritt von der Vorauswahl zur Lieferantenklärung?
Prüfen Sie die Modellinformationen des TPS-BM75053KTIF-S und wechseln Sie anschließend auf die TPS-Seite zu bidirektionalen Leistungsmodulen, um RFQ, Lösungsberatung und Integrationsfragen mit dem TPS-Team zu besprechen.
Warum TPS für diese Produktklasse sinnvoll ist
BoFu-Käufer brauchen keine allgemeine SEO-Beschreibung mehr. Sie brauchen einen Lieferanten, der ein Datenblatt in ein belastbares Projektgespräch übersetzen kann. TPS kann Kunden unterstützen, die bidirektionale Leistungsmodule, äquivalente Lösungswege und passende Stromversorgungsprodukte für die übrige Maschine oder Prüfplattform bewerten. Genau das reduziert Iterationen und erleichtert die interne Freigabeentscheidung.
Für globale B2B-Kunden bedeutet das häufig Auswahlsupport, Integrationsabstimmung und Koordination rund um die Anwendung. Der nächste sinnvolle Schritt ist deshalb keine unverbindliche Broschürenanfrage, sondern ein fokussiertes technisches Gespräch: Teilen Sie Batteriearchitektur, Duty Cycle, Standortbedingungen, gewünschte Schnittstellen und Skalierungsplan mit und lassen Sie von TPS bestätigen, ob der TPS-BM75053KTIF-S passt oder welche Lösung aus dem Portfolio zweckmäßiger ist.
Wenn Sie genau an diesem Punkt stehen, öffnen Sie die Produktseite des TPS-BM75053KTIF-S und gehen Sie anschließend zur TPS-Lösungsseite für bidirektionale Leistungsmodule, um RFQ, technische Rückfragen oder Integrationsabstimmung zu starten.
FAQ
Ist der TPS-BM75053KTIF-S in erster Linie ein Ladegerät?
Treffsicherer ist die Bezeichnung als bidirektionales AC/DC-Leistungsmodul für batteriebezogene Systeme. Genau deshalb sollte im RFQ nicht nur die Ladefunktion, sondern auch der Rückspeisebetrieb betrachtet werden.
Warum ist dieses Modell für Formierung und Alterung interessant?
Die Spezifikation nennt Batterie-PACK-Alterung, Serienformierung und energierückspeisendes Power Aging explizit als Anwendungen. In Verbindung mit 750 VDC und bidirektionalem Betrieb ergibt sich daraus ein klarer Projektfit.
Was sollten Schaltschrankbauer vor der Bestellung prüfen?
Abmessungen, Luftführung, Klemmenzugang, Montagevorgaben, Umgebungstemperatur, Höhe, Wartungsfreiheit und Kommunikationsverdrahtung. Diese Punkte entscheiden genauso stark über Projekterfolg wie die reine Leistungsangabe.
Kann TPS auch die breitere Lösung unterstützen und nicht nur dieses Einzelmodell?
Ja, genau das ist die sinnvolle kommerzielle Frage. TPS kann diese Produktklasse, verwandte bidirektionale Leistungsmodullösungen und ergänzende Stromversorgungsprodukte für industrielle Systeme unterstützen.
Wann sollte der Einkauf die Technik in die Anfrage einbinden?
So früh wie möglich. Bei bidirektionalen Hochleistungsmodulen verbessern frühe technische Angaben zu Netz, Batteriespannung, Schnittstellen und Schrankrandbedingungen die Angebotsqualität deutlich und senken spätere Änderungsrisiken.
