Für Systemintegratoren, Schaltschrankbauer, Einkaufsteams und Elektroingenieure ist die Auswahl eines bidirektionalen AC-DC Leistungsmoduls nicht nur eine Frage der Nennleistung. Entscheidend sind DC-Spannungsbereich, Stromniveau, Netzanschluss, Luftführung, Kommunikationsschnittstelle, Dokumentation und die Einbindung in das Gesamtsystem. Dieser Beitrag beschreibt die Auswahl- und RFQ-relevanten Kriterien für TPS-BM159000UHIT und TPS-BM159000UHIRT.
Warum dieses Modul in RFQ-Projekten relevant ist
In der Lieferantenauswahl und Angebotsphase geht es selten nur um die Frage, ob ein Modul „genug Watt“ liefert. Ein belastbares Angebot muss zeigen, ob das ausgewählte AC-DC bidirektionale Leistungsmodul zur DC-Spannung, zum Stromprofil, zum Netzanschluss, zur Kühlung, zur Kommunikation und zu den Dokumentationsanforderungen passt. Das TPS-BM159000UHIT und das TPS-BM159000UHIRT sind für genau diese projektbezogenen Entscheidungen ausgelegt: kompakte, dreiphasige bidirektionale Module für niedrige DC-Spannung und hohe Ströme.
Die Modulserie unterstützt die Energieumwandlung von AC nach DC sowie die Rückspeisung von DC nach AC. Dadurch eignet sie sich für Anlagen, in denen Energie während bestimmter Prozessschritte geliefert und in anderen Prozessschritten zurückgewonnen wird. Typische Beispiele sind Zellformierung, Batterietests, bidirektionale Prüfsysteme und regenerative Alterungsanlagen. Der wirtschaftliche Nutzen liegt nicht nur in der Energieeinsparung, sondern auch in geringerer Verlustwärme, reduzierter Kühlleistung und besser skalierbarer Prüftechnik.
TPS kann B2B-Kunden bei passenden Produkten, gleichwertigen Lösungen, technischer Auswahl und projektbezogener Integration unterstützen. Wenn nicht nur ein Einzelmodul, sondern ein komplettes Systemkonzept, ein Schaltschrank, ein Prüfrack oder eine kundenspezifische Lösung benötigt wird, ist die Seite für bidirektionale Leistungsmodule von TPS der geeignete Einstieg für eine RFQ-Anfrage.
Kompakte bidirektionale Energieumwandlung
Das 15V-Modul unterstützt energieeffiziente Prüfkanäle, bei denen hohe Ströme, CAN-Kommunikation, Zwangsbelüftung und modulare Integration erforderlich sind.
Technisches Profil und zentrale Daten
TPS-BM159000UHIT / TPS-BM159000UHIRT ist ein dreiphasiges LV AC-DC BPM, also ein bidirektionales Leistungsmodul für niedrige DC-Spannungen. Das Modul nutzt ein dreiphasiges Konzept ohne Neutralleiter und ermöglicht bidirektionalen Energiefluss zwischen Netzseite und DC-Seite. Für Maschinenbauer und Integratoren bedeutet dies: ein Prüf- oder Formierungssystem kann Energie in den Prüfling einspeisen und in einem anderen Betriebszustand Energie zur AC-Seite zurückführen.
Die richtungsabhängigen Leistungsdaten sind für die Auslegung entscheidend. In AC-nach-DC Richtung ist das Modul mit 9.000 W Ausgangsleistung, 15,5 VDC Nennspannung und 580 A Nennstrom spezifiziert. In DC-nach-AC Richtung sind 7.200 W Eingangsleistung, 15 VDC Nennspannung und 480 A Nennstrom angegeben. Die AC-Seite ist für 3Ph+PE, 480 VAC Nennspannung und einen Bereich von 384-528 VAC mit 50/60 Hz adaptiver Regelung ausgelegt.
| Parameter | TPS-BM159000UHIT / TPS-BM159000UHIRT | Bedeutung für RFQ und Projekt |
|---|---|---|
| AC-nach-DC Ausgangsleistung | 9.000 W | Definiert die Kanalleistung für Formierung oder Prüftechnik. |
| DC-Ausgang in AC-nach-DC Richtung | 15,5 VDC, 580 A | Relevant für niedrige Spannung und hohe Ströme. |
| DC-nach-AC Eingangsleistung | 7.200 W | Bestimmt die regenerative Rückspeiseleistung. |
| DC-Eingang in DC-nach-AC Richtung | 15 VDC, 480 A | Muss zum Entladeprofil und Prüfling passen. |
| AC-Seite | 3Ph+PE, 480 VAC, 384-528 VAC | Wichtig für Netzanschluss, Schaltschrank und Absicherung. |
| Netzqualität | PF 0,99, THDi <5% unter definierten Bedingungen | Unterstützt netzfreundliche regenerative Prüfanlagen. |
| Kühlung und Steuerung | Zwangsbelüftung, intelligente Regelung, CAN | Beeinflusst Schaltschranklayout, Steuerung und Servicezugang. |
| Parallelbetrieb | Bis zu 4 Einheiten parallel, Stromteilungsabweichung ≤5% | Ermöglicht skalierbare Strom- und Systemleistung. |
| Mechanik | 218 x 86 x 300 mm, ≤6,5 kg | Wichtig für Montage, Luftführung und Wartung. |
Wenn für das Projekt andere Spannungsklassen oder Architekturen erforderlich sind, kann TPS auch verwandte bidirektionale Modulplattformen prüfen, beispielsweise ein 750V bidirektionales Leistungsmodul oder ein 700V bidirektionales Leistungsmodul. So kann das Engineering vergleichen, ob eine 15V Hochstromlösung oder eine höhere Spannungsebene besser zur Prüfanlage passt.
Auswahllogik für Technik und Einkauf
1. Spannung und Strom vor dem Preisvergleich prüfen
Der erste technische Filter in einer RFQ sollte der DC-Arbeitsbereich sein. Ein Niederspannungsmodul wie TPS-BM159000UHIT / TPS-BM159000UHIRT ist besonders geeignet, wenn der Prozess hohe Ströme bei rund 15V benötigt. Das ist typisch für Zellformierungsplätze, Niederspannungs-Batteriesysteme, Bauteilprüfungen und Energierückgewinnungskanäle. Liegt der Prozess außerhalb dieses Bereichs, kann TPS prüfen, ob eine andere Modulserie oder ein angepasstes Systemkonzept geeigneter ist.
2. Beide Leistungsrichtungen bestätigen
Viele Systeme wirken ausreichend, wenn nur die Lade- oder Versorgungsrichtung betrachtet wird. Bei regenerativen Anlagen ist jedoch die DC-nach-AC Richtung genauso wichtig. Das Modul ist richtungsabhängig spezifiziert: 9.000 W für AC-nach-DC und 7.200 W für DC-nach-AC. Einkauf und Engineering sollten daher das Entlade- und Rückspeiseprofil vor der finalen Angebotsfreigabe klar definieren.
3. Netzqualität, PF, THDi und EMV berücksichtigen
Rückspeisefähige Anlagen interagieren direkt mit der Netzseite. Deshalb sind Leistungsfaktor, Stromoberschwingungen, Erdung, Schutzkonzept und EMV-Anforderungen projektkritisch. Das Modul ist mit hohem Leistungsfaktor und niedriger Stromverzerrung unter definierten Netzbedingungen spezifiziert. Für Standorte mit instabiler Versorgung, gemischten Lasten oder strengen Werksvorgaben sollten diese Informationen bereits in der RFQ angegeben werden.
Das Modul im Gesamtsystem bewerten
Spannung, Strom, Netzqualität, Luftführung, Kommunikation und Dokumentation sollten gemeinsam geprüft werden, bevor eine Einkaufsentscheidung getroffen wird.
Integration, Luftführung, Parallelbetrieb und Schaltschrankplanung
Schaltschrankbauer und Systemintegratoren sollten das Modul nicht nur als elektrisches Bauteil, sondern als mechanische und thermische Funktionseinheit betrachten. Die Abmessungen von 218 x 86 x 300 mm und das Gewicht von bis zu 6,5 kg unterstützen kompakte modulare Systeme. Eine zuverlässige Funktion hängt jedoch von korrekter Montage, freier Luftführung, ausreichendem Anschlussraum und Wartungszugang ab.

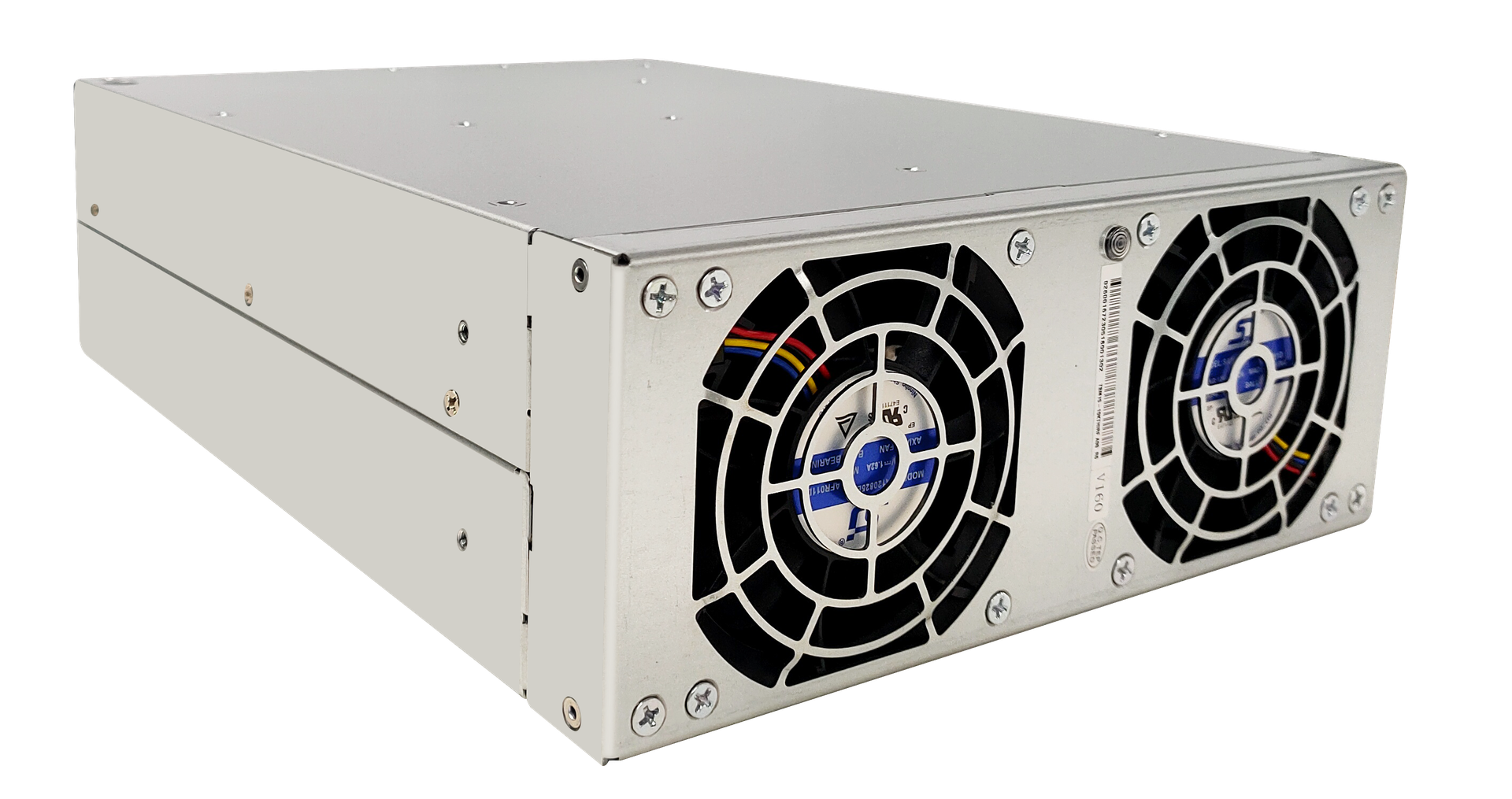

Die beiden Produktvarianten sind relevant, wenn die Luftführung zum Schaltschrankkonzept passen muss. Das TPS-BM159000UHIT nutzt die Standardrichtung mit Lufteinlass vorne und Luftauslass hinten. Das TPS-BM159000UHIRT ist als R-Type Variante für umgekehrte Luftführung vorgesehen. Diese Unterscheidung ist in dichten Schaltschränken, 19-Zoll-Leistungsbaugruppen und Prüfracks besonders wichtig.
Für höhere Ströme oder skalierbare Prüfleistung können bis zu vier Einheiten parallel betrieben werden. Die spezifizierte Stromteilungsabweichung von ≤5% unterstützt modulare Systemkonzepte. Trotzdem müssen im Gesamtsystem Sammelschienen, Kabellängen, Absicherung, Schutzkoordination, Luftführung und Steuerungslogik sauber ausgelegt werden. Wenn eine komplette Rack- oder Schranklösung benötigt wird, kann TPS die Modulauswahl mit mechanischer und elektrischer Integration verbinden. Relevante Beispiele sind 6HE 19-Zoll Chassis Netzteilintegration, 42U 19-Zoll Leistungsschrank und 24U Power Integration im Schaltschrank.
Für die thermische Auslegung sind der Vollastbereich von -10°C bis 45°C und das Derating von 45°C bis 60°C zu berücksichtigen. Für den Einkauf bedeutet dies: In der Anfrage sollten Umgebungstemperatur, Aufstellhöhe, Schaltschrankbelüftung, Einschaltdauer und Betriebsprofil klar genannt werden.
Anwendungsfit: Zellformierung, Tests und Leistungsalterung
Der stärkste Einsatzbereich von TPS-BM159000UHIT / TPS-BM159000UHIRT liegt in Anlagen, die Energie regelmäßig in beide Richtungen bewegen. In der Zellformierung und Batterietesttechnik kann das Modul während Ladephasen Strom liefern und während Entladephasen Energie zurückführen. Für Labore und Produktionslinien reduziert dies Energieverluste und Wärmebelastung im Vergleich zu rein dissipativen Systemen.
Auch für bidirektionale Leistungstests ist das Modul relevant. Die Kombination aus niedriger Spannung, hohem Strom und schneller Richtungsumschaltung kann bei der Prüfung von DC-Komponenten, Schutzgeräten, Leistungselektronik oder Niederspannungs-Energiespeichern vorteilhaft sein. Wenn statt eines Einbaumoduls ein fertiges Lastgerät benötigt wird, kann ein Vergleich mit regenerativen DC-Lasten wie der EA-PUL 10000 6U regenerativen DC-Last sinnvoll sein. Die richtige Wahl hängt davon ab, ob ein Gerät, ein Modul oder eine komplette integrierte Anlage benötigt wird.
Für energieeffiziente Produktions- und Prüfanlagen
Das Modul eignet sich besonders für Systeme mit wiederholten Lade- und Entladezyklen, bei denen regenerative Energieumwandlung wirtschaftlich und thermisch sinnvoll ist.
Regenerative Leistungsalterung ist ein weiterer Anwendungsbereich. In klassischen Alterungssystemen wird Energie häufig als Wärme vernichtet, wodurch Kühlung und Betriebskosten steigen. Eine bidirektionale AC-DC Architektur kann einen Teil dieser Energie zur AC-Seite zurückführen. Für Hilfsversorgung, SPS, Sensorik und Schaltschrankkreise kann TPS zusätzlich passende DIN-Schienen-Netzteile bereitstellen, etwa die kompakte TPS010-100W GP Serie, die TPS030-130W PRO Serie oder die TPS100-320W PEAK DR PLUS Serie.
RFQ-Checkliste für eine schnellere Angebotserstellung
Für ein belastbares Angebot reicht eine Modellbezeichnung allein selten aus. TPS kann Produktauswahl, gleichwertige Lösungen, Anpassungsprüfung und projektbezogene Integration unterstützen. Je klarer die technischen und kaufmännischen Daten sind, desto schneller kann ein passendes Angebot erstellt werden.
Elektrische Daten
- DC-Spannungs- und Strombereich
- Lade-, Entlade- und Rückspeiseprofil
- AC-Netzspannung, Frequenz, Erdung und Oberschwingungsgrenzen
- Einschaltdauer und Umgebungstemperatur
Mechanik und Systemdaten
- Bevorzugte Luftführung: Standard oder R-Type
- Schaltschrankmaße, Einbaulage und Servicezugang
- Anzahl paralleler Module, Sammelschienen und Kabelführung
- Steuerung, CAN-Kommunikation und Schnittstellenanforderungen
Kaufmännische und Dokumentationsdaten
- Zielmenge, Projektzeitplan und Lieferort
- Benötigte Zertifikate, Prüfberichte und Compliance-Unterlagen
- Bedarf an Ersatzlösung, Anpassung oder Systemintegration
- Service-, Ersatzteil- und Langzeitverfügbarkeitsanforderungen
Die passende Variante für Ihr Projekt bestätigen
Für die direkte Modellbewertung können Sie die Produktseiten von TPS-BM159000UHIT und TPS-BM159000UHIRT nutzen. Für Lösungsauslegung, Integration oder Projektabstimmung kontaktieren Sie TPS über die Seite für bidirektionale Leistungsmodule.
Wenn Ihr Team modulbasierte Systeme mit programmierbaren DC-Netzgeräten vergleicht, kann TPS auch angrenzende Auswahlfragen unterstützen, beispielsweise zu kompakten Tischgeräten wie dem EA-PS 3200-02 C oder leistungsfähigeren DC-Plattformen wie der EA-PSI 9000 DT Serie. So lässt sich bewerten, ob ein fertiges Gerät, ein Einbaumodul oder ein kundenspezifisches Gesamtsystem die beste Lösung ist.
Sprechen Sie mit TPS über Ihr 15V bidirektionales Leistungsmodul
TPS kann passende Produkte, gleichwertige Lösungen, technische Beratung und projektbezogene Integration für internationale B2B-Kunden bereitstellen. Ob Einzelmuster, mehrkanaliger Schaltschrank oder skalierbare regenerative Prüfanlage: Teilen Sie Ihre technischen und kaufmännischen Anforderungen für eine gezielte Prüfung.
FAQ
Was ist der Hauptunterschied zwischen TPS-BM159000UHIT und TPS-BM159000UHIRT?
Der wichtigste praktische Unterschied ist die Luftführung. Die Standardvariante nutzt Lufteinlass vorne und Luftauslass hinten. Die R-Type Variante ist für umgekehrte Luftführung vorgesehen. Die Auswahl sollte zum Schaltschrank, zur Wartungsseite und zum Wärmemanagement passen.
Eignet sich das Modul für Zellformierung?
Ja. Das Modul ist für Zellformierungs- und Prüfanlagen geeignet, insbesondere wenn niedrige Spannung, hohe Ströme und Energierückspeisung benötigt werden. Die finale Eignung hängt vom Zellspannungsfenster, Kanaldesign, Stromprofil und Steuerungskonzept ab.
Können mehrere Module parallel betrieben werden?
Die Spezifikation nennt eine Erweiterbarkeit auf bis zu vier parallele Einheiten mit einer Stromteilungsabweichung von ≤5%. Das Gesamtsystem muss dennoch Sammelschienen, Kabellängen, Schutzkoordination, Kühlung und Steuerung berücksichtigen.
Welche Angaben sollte eine RFQ enthalten?
Wichtig sind DC-Spannung, DC-Strom, Netzanschluss, Leistung in beiden Richtungen, Temperatur, Luftführung, Menge, Projektzeitplan, benötigte Zertifikate und die Frage, ob nur Module oder eine integrierte Lösung benötigt werden.
Kann TPS auch Ersatzlösungen oder kundenspezifische Konzepte unterstützen?
Ja. TPS kann Produktauswahl, gleichwertige Lösungen, Anpassungsprüfung und projektbezogene Leistungsintegration für internationale B2B-Kunden unterstützen. Für eine konkrete Prüfung empfiehlt sich eine Anfrage über die Seite für bidirektionale Leistungsmodule.
