Für Systemintegratoren, Schaltschrankbauer, Einkaufsteams und Elektroingenieure ist ein 24U 19-Zoll-Schrank nicht nur ein mechanisches Gehäuse. Im realen RFQ-Prozess entscheidet er über Sicherheit, Energieverteilung, Zugangskonzept, Verdrahtung, Dokumentation, Inbetriebnahmezeit und Lieferantenverantwortung.
Das Sentinel-Y 24U Cabinet von TPS ist für Projekte gedacht, die eine kompakte 19-Zoll-Schrankplattform mit klarer Power-Distribution-Logik, sicherheitsbezogenen Funktionen und projektspezifischer Konfigurationsunterstützung benötigen. Für Einkäufer und Technikteams lautet die entscheidende Frage nicht nur: „Wo bekommen wir einen 24HE-Schrank?“ Sondern: Kann dieser Lieferant den Schrank technisch in unser Leistungssystem einordnen und uns im RFQ mit Klärung, Dokumentation und Lieferfähigkeit unterstützen?
Sentinel-Y 24U Cabinet ansehenTPS zu 19-Zoll-Schränken kontaktieren
Warum ein 24U-Schrank eine RFQ-Entscheidung ist
19-Zoll-Schränke werden in vielen Projekten zu spät spezifiziert: Erst werden Leistungsmodule, programmierbare Netzgeräte, Steuerungselektronik, Sicherheitskomponenten und Verdrahtung diskutiert; danach wird ein passender Schrank gesucht. Genau daraus entstehen Verzögerungen. Ein Katalogschrank kann mechanisch geeignet wirken, aber im Projekt scheitern, wenn Türüberwachung, Not-Halt-Integration, 400/480 VAC-Kompatibilität, geschützte Stromkreise, definierte Erdung, Hebemittel oder Dokumentation fehlen.
Das Sentinel-Y 24U Cabinet adressiert diese RFQ-Realität mit einer kompakten 19-Zoll-Baugröße und einer klaren Ausrichtung auf industrielle Leistungsschrank-Anwendungen. TPS betrachtet den Schrank nicht als passive Hülle, sondern als Teil der Leistungsarchitektur. Das ist relevant für Prüfstände, Batterieanlagen, Automatisierungszellen, Produktionsanlagen, Laborstromversorgungen und Hochstrom-Elektronikprojekte.
Sentinel-Y 24U Cabinet als Konzeptgrafik mit 19-Zoll-Rackraum, Energieverteilung, Türverriegelung, Not-Halt und Dokumentationsfluss.
RFQ-Fit: Kompakter Schrank, projektbezogene Denkweise
Dieses HTML-Bildmodul ist bewusst ohne SVG aufgebaut und eignet sich für WordPress-Seiten. Es verdeutlicht: Der Schrank muss früh mit Sicherheit, Verdrahtung, Dokumentation und Servicezugang abgeglichen werden. TPS kann das Produkt einzeln liefern oder als Teil einer 19-Zoll-Schrank- und Chassis-Lösung unterstützen.

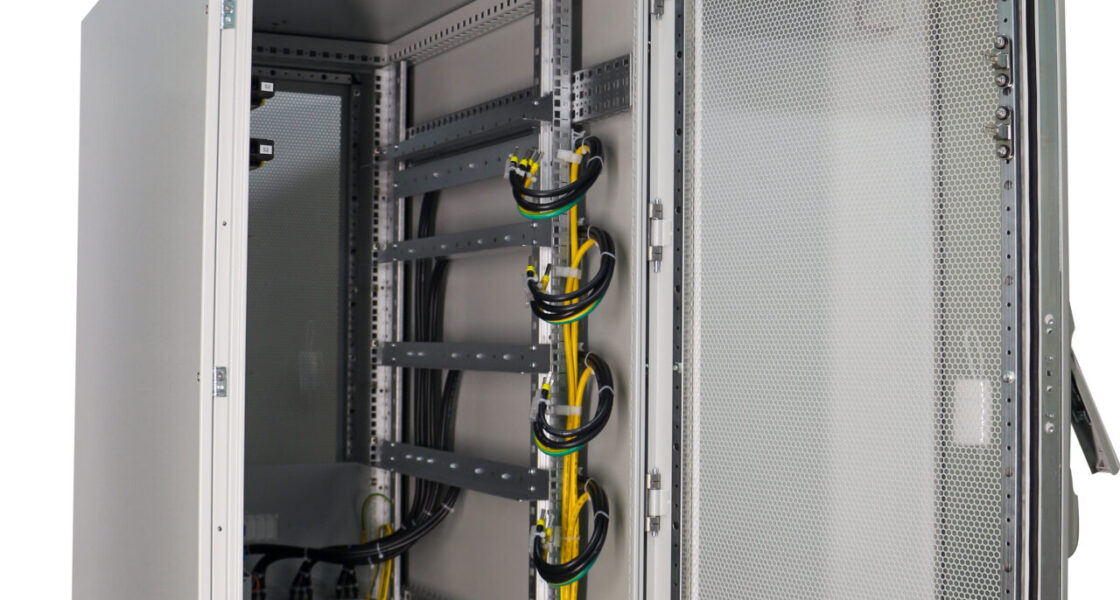

Überblick: Sentinel-Y 24U Cabinet
Das Sentinel-Y 24U Cabinet gehört zur TPS-Kompetenz für 19-Zoll-Schränke und Chassis. Die Sentinel-Y-Familie umfasst kompakte 15U-, 24U- und 42U-Varianten. Die 24U-Ausführung ist besonders interessant, wenn mehr Kapazität als in einem kleinen Subsystem-Schrank erforderlich ist, aber ein voller 42U- oder 48U-Leistungsschrank noch nicht notwendig oder räumlich sinnvoll ist.
Für Engineering-Teams ist 24U oft ein guter Mittelweg: ausreichend Höhe für Leistungsmodule, Monitoring, Steuerklemmen, Verdrahtungstrennung und Servicezugang, aber kompakter als große Leistungsschränke. Für den Einkauf wird daraus ein RFQ-freundlicher Umfang, weil Schrankgröße, Nennspannung, Sicherheitskonzept, Farbe, Lieferumfang und Anpassungsoptionen gemeinsam geklärt werden können.
TPS kann diese Schrankfähigkeit für globale B2B-Projekte bereitstellen, insbesondere für Systemintegratoren und Schaltschrankbauer, die einen Lieferanten mit Verständnis für Gehäuse, Energieverteilung und elektrische Integration suchen. Wenn ein RFQ auch 6HE 19-Zoll-Chassis-Netzteilintegration, Stromversorgungen oder Power-Module umfasst, kann TPS die Schrankauswahl mit der übergeordneten Leistungsarchitektur abstimmen.
Für Beschaffung und technische Vorklärung empfiehlt sich zunächst die Produktseite des Sentinel-Y 24U Cabinet. Für projektspezifische Fragen, kundenspezifische Optionen und RFQ-Abstimmung führt der nächste Schritt zur TPS Seite für 19-Zoll-Schränke und Chassis.
Wichtige technische Parameter für die Prüfung
In der BoFu-Phase sollte der Schrank gegen elektrische Umgebung, mechanische Installation, Sicherheitskonzept und Dokumentationsanforderungen geprüft werden. Laut Spezifikation nutzt das Sentinel-Y 24U Cabinet eine 19-Zoll-Rackbreite von 482,6 mm und eine Rackkapazität von 24U. Die 24U-Ausführung ist mit 610 × 1320 × 1070 mm angegeben. Sie ist für 400 VAC / 480 VAC, 50 / 60 Hz und 3L + PE ausgelegt. Der angegebene SCCR-Wert beträgt 10 kA. Die Farbe ist RAL 7035.
| RFQ-Punkt | Sentinel-Y 24U Richtung | Warum es wichtig ist |
|---|---|---|
| Rackgröße | 24U, 482,6 mm 19-Zoll-Rackbreite | Definiert nutzbaren Raum für Module, Halterungen, Verdrahtung und Zugang. |
| Abmessungen | 610 × 1320 × 1070 mm | Unterstützt Layoutplanung, Transport, Aufstellung und Servicefreiraum. |
| Elektrischer Eingang | 400 / 480 VAC, 50 / 60 Hz, 3L + PE | Hilft bei US-, EU- und globalen Industrieumgebungen. |
| Sicherheitsfunktionen | Türverriegelung, zweikanaliger Not-Halt, Sicherheitsrelais, ISO 13849 Cat. 4 / PL d Richtung | Reduziert Unklarheiten bei Safety-Review und Schaltschrankabnahme. |
| Lieferumfang | Schrank mit Energieverteilung, 5 Power-Brackets, Nivellierfüße, Hebeösen, Schaltplan und Handbuch | Erleichtert Wareneingangsprüfung, Montage und Inbetriebnahme. |
Der zentrale Einkaufsvorteil liegt darin, dass technische Parameter je nach Kundenanforderung angepasst werden können. Damit wird das Sentinel-Y 24U Cabinet nicht als austauschbarer Standardschrank positioniert, sondern als konfigurierbare Plattform für projektspezifische Leistungssysteme.
Integration: Leistung, Sicherheit, Kühlung und Zugang
Energieverteilung und Schrankarchitektur
In Leistungselektronik-Projekten muss der Schrank mehr leisten als freie 19-Zoll-Höhe bereitzustellen. Er muss geschützte Leitungsführung, Erdung, Eingangseinspeisung, servicefähige Anschlüsse und sinnvollen Installationszugang unterstützen. Das ist besonders wichtig, wenn der Schrank mit programmierbaren DC-Stromversorgungen, regenerativen Lasten, bidirektionalen Modulen oder Anlagen kombiniert wird, die über Jahre von verschiedenen Serviceteams betreut werden.
TPS kann passende Power-Bausteine rund um Schrankprojekte unterstützen. Für kompakte Hilfsspannungen können etwa TPS030-130W Pro DIN-Schienen-Netzteile, das TPS100-320W Peak DR+ DIN-Schienen-Netzteil oder die TPS010-100W GP Serie relevant sein. Prüfstandprojekte können außerdem mit programmierbaren Netzgeräten wie den EA-PSI 9000 DT DC-Netzgeräten oder regenerativen Systemen wie der EA-PUL 10000 6U DC-Last kombiniert werden.
Integrationskarte für einen 24U-Leistungsschrank mit AC-Eingang, Schutz, Rackmodulen, Safety-Schnittstelle, Erdung und Dokumentation.
400 / 480 VAC
Schalter und Safety-Logik
19-Zoll-Leistungsequipment
Schaltplan und Handbuch
Leistungsfluss und Servicekonzept
Dieses WordPress-stabile HTML-Modul ersetzt ein anfälliges SVG und zeigt die Auswahlidee: Schutz, Funktionale Sicherheit, Verdrahtung, Erdung und Dokumentation müssen zusammen betrachtet werden. Der Schrank ist nicht nur eine Beschaffungsposition, sondern Teil des gesamten Installations- und Inbetriebnahmepfads.
Sicherheitszugang und Türüberwachung
Die Spezifikation des Sentinel-Y 24U Cabinet nennt eine ausgangsseitige Türüberwachung über Sicherheits-Türverriegelung sowie einen zweikanaligen Not-Halt-Taster. Für Elektroingenieure sind diese Punkte keine Nebendetails. Sie beeinflussen, wie der Schrank in das Sicherheitskonzept der Anlage oder Maschine eingebunden wird. Für Schaltschrankbauer wirken sie sich auf Verdrahtung, Kennzeichnung, Klemmenlayout, Prüfablauf und Dokumentation aus.
Wenn Projekte sich an UL 508A, NFPA 79 oder ISO 13849 orientieren, kann TPS die Diskussion auf Schrank- und Systemebene unterstützen. Die finale Auslegung hängt weiterhin von Maschine, Installation, Risikobeurteilung und lokalen Anforderungen ab. Ein Schrankkonzept, das Sicherheitszugang bereits berücksichtigt, reduziert jedoch typischerweise späte Anpassungen.
Kühlung, Platzbedarf und Wartbarkeit
Ein kompakter 24U-Schrank muss Dichte und Wartbarkeit ausbalancieren. Zu viel Leerraum erhöht Stellfläche und Kosten. Zu wenig Serviceraum erhöht Montagerisiko und thermische Unsicherheit. Wenn das RFQ Hochstrommodule, programmierbare Netzgeräte oder Testelektronik enthält, sollten Luftführung, Biegeradius, Klemmenzugang und späterer Modultausch früh geklärt werden.
Das TPS-Portfolio umfasst auch größere Formate wie den Sentinel-Y 42U 19-Zoll-Leistungsschrank. Dadurch entsteht ein skalierbarer Auswahlpfad: 24U für kompakte, klar definierte Systeme; 42U oder größere Architekturen für höhere Modulzahl, mehr Leistung oder erweiterten Servicezugang.
Auswahllogik für Integration, Schaltschrankbau und Einkauf
Für Systemintegratoren ist der 24U-Schrank ein Baustein der Gesamtanlage. Zu prüfen sind Rackhöhe, Modultiefe, Kabelwege, Einspeisung, Türzugang und Safety-Schnittstellen. Wenn der Schrank mit bidirektionalen oder regenerativen Energiesystemen verwendet wird, sollte diese Integration früh abgestimmt werden. TPS unterstützt auch verwandte Technologien wie AC/DC-bidirektionale Leistungsmodule und Hochvolt-Lösungen wie das TPS-BM75053KTIF-S bidirektionale Leistungsmodul.
Für Schaltschrankbauer sind praktische Fragen entscheidend: Welche Komponenten gehören zum Lieferumfang? Sind Power-Brackets, Nivellierfüße, Hebeösen, Schaltplan und Handbuch enthalten? Wie werden Türverriegelung und Not-Halt dokumentiert? Welche Kennzeichnungen werden für den Zielmarkt benötigt?
Für Einkaufsteams sollte der Schrank von einem Lieferanten kommen, der technische Rückfragen beantworten, Anpassungen unterstützen und Schnittstellenrisiken reduzieren kann. Ein Schrank von einer Quelle, Leistungsmodule von einer zweiten, DIN-Schienen-Netzteile von einer dritten und Verdrahtungssupport von einer vierten Quelle können RFQs verlangsamen. TPS kann einen koordinierten Ansatz unterstützen: Schrankkompetenz, Leistungselektronik, Zubehör, Engineering-Beratung und globale B2B-Lieferfähigkeit.
Für Elektroingenieure zählen Spannung, Frequenz, SCCR-Richtung, Schutzkomponenten, Sicherheitskategorie, Leitungsspezifikation, Erdung, Türüberwachung und Dokumentation. Nutzen Sie die Produktseite des Sentinel-Y 24U Cabinet als Ausgangspunkt und klären Sie projektspezifische Anforderungen über die TPS Lösungskompetenz für 19-Zoll-Schränke.
RFQ-Checkliste für einen 24U 19-Zoll-Schrank
Um Angebotserstellung und technische Klärung zu beschleunigen, sollten Sie diese Informationen vor der Anfrage an TPS vorbereiten:
- Zielgröße: 24U bestätigt oder Vergleich mit 15U / 42U erforderlich.
- Elektrische Umgebung: 400 VAC oder 480 VAC, 50 / 60 Hz, 3L + PE.
- Modultyp und Modulanzahl: programmierbare Netzgeräte, regenerative Lasten, bidirektionale Module, Hilfsstromversorgung, Steuerungskomponenten.
- Sicherheitsanforderungen: Türverriegelung, Not-Halt-Logik, Sicherheitskategorie, Safety-Schnittstelle zur Anlage.
- Mechanik: Stellfläche, Kabeleinführung, Heben, Nivellierung, Servicefreiraum, Front-/Rück-/Seitenzugang.
- Dokumentation: Schaltplan, Handbuch, Kennzeichnung, Prüfanforderungen, Endkundenpaket.
- Anpassungen: Alarme, Temperatur- und Feuchtekontrolle, Remote-Anzeige, Sonderverdrahtung, alternative Halterungen.
RFQ-Checkliste für einen 24U 19-Zoll-Leistungsschrank mit Spannung, Modulanzahl, Safety-Schnittstelle, Kühlung, Dokumentation und Lieferumfang.
Spannung, Frequenz, Einspeisung, SCCR-Richtung
Modultyp, Modulanzahl, Rackhöhe und Tiefe
Türverriegelung, Not-Halt, Anlagen-Safety
Halterungen, Nivellierfüße, Hebeösen, Schaltplan und Handbuch
Was TPS vor der Angebotserstellung benötigt
Je klarer diese Informationen vorliegen, desto schneller kann TPS prüfen, ob die Standardrichtung des Sentinel-Y 24U ausreicht oder eine kundenspezifische Schranklösung sinnvoll ist. Für Beschaffung und technische Klärung nutzen Sie die Produktseite des Sentinel-Y 24U Cabinet und die TPS Kontaktseite für 19-Zoll-Schränke und Chassis.
Wie TPS projektbezogene Schranklösungen unterstützt
TPS ist nicht auf reine Kataloglieferung beschränkt. Für B2B-Kunden liegt der Mehrwert in der Kombination aus Produktzugang, technischer Klärung, Integrationsverständnis und RFQ-Unterstützung. TPS kann passende 19-Zoll-Schrankprodukte, äquivalente oder kundenspezifische Lösungen sowie Projektberatung für globale Märkte anbieten.
Das ist besonders hilfreich, wenn der Schrank Teil einer größeren Plattform ist: Leistungswandlung, programmierbare DC-Stromversorgung, regenerative Last, Automatisierungssteuerung, Hilfsversorgung auf DIN-Schiene, Messtechnik oder servicefähige Rackintegration. Ergänzende TPS-Inhalte wie das EA-PS 3200-02 C programmierbare DC-Tischnetzgerät und das ATO Series Automotive Tablet-Oszilloskop zeigen, wie Schrank, Energieversorgung und Testumgebung in der Anwendung zusammenspielen können.
Für die direkte Beschaffung prüfen Sie das Sentinel-Y 24U Cabinet. Für Projektberatung, kundenspezifische Schrankfragen, Integrationsumfang und Lieferantenqualifizierung wenden Sie sich an TPS über die Seite für 19-Zoll-Schränke und Chassis. TPS unterstützt Systemintegratoren, Schaltschrankbauer, Einkaufsteams und Elektroingenieure dabei, von der Schrankauswahl zur RFQ-sicheren technischen Bestätigung zu kommen.
FAQ
Ist das Sentinel-Y 24U Cabinet nur ein leerer 19-Zoll-Schrank?
Nein. Es sollte als kompakte industrielle Schrankplattform mit Energieverteilung, Sicherheitszugang, Halterungen, Dokumentation und Anpassungsoptionen betrachtet werden. TPS kann sowohl Produktlieferung als auch projektbezogene Klärung unterstützen.
Wann ist 24U besser als 42U?
24U ist sinnvoll, wenn Modulanzahl, Verdrahtung und Servicezugang in einen kompakten Schrank passen. 42U oder größere Architekturen sind sinnvoll, wenn mehr Module, mehr Leistung, zusätzliche Kühlung oder spätere Erweiterbarkeit erforderlich sind.
Kann TPS kundenspezifische Anforderungen unterstützen?
Ja. TPS kann Anpassungen zu Power-Modulen, Temperatur- und Feuchtekontrolle, akustischen und optischen Alarmen, Steuerungsanforderungen, Verdrahtung und Dokumentation projektbezogen prüfen.
Welche Informationen gehören in das RFQ?
Wichtig sind Spannung, Frequenz, Einspeisung, Modultyp, Modulanzahl, Safety-Schnittstelle, Türüberwachung, Schrankzugang, Kabeleinführung, Dokumentationsbedarf, Zielmarkt und Liefertermin.
Wo kann ich ein Angebot anfragen?
Starten Sie über die Produktseite des Sentinel-Y 24U Cabinet oder kontaktieren Sie TPS über die 19-Zoll-Schränke-und-Chassis-Seite für RFQ und Lösungsberatung.
