Für Systemintegratoren, Schaltschrankbauer, Einkaufsteams und Elektroingenieure ist ein 15U 19-Zoll-Schrank nicht nur ein mechanisches Gehäuse. In Power-Electronics-Projekten bildet er die Schnittstelle zwischen programmierbaren Stromversorgungen, Stromverteilung, Schutzgeräten, Steuerverdrahtung, Feldanschlüssen, Kühlung, Servicezugang und Projektdokumentation. Der Sentinel-Y 15U Cabinet ist für genau solche Integrationsaufgaben ausgelegt, bei denen die RFQ-Entscheidung nicht allein von der Rackhöhe abhängt, sondern von Einbau, Sicherheit, Verdrahtbarkeit und Lieferantenunterstützung.
TPS bietet 19-Zoll-Schränke und Chassis-Lösungen für B2B-Kunden, die eine zuverlässige Power-Systemintegration, projektspezifische Konfiguration und praxisnahe Unterstützung von der Auswahl bis zur Angebotserstellung benötigen. Wenn Ihr Projekt einen konfigurierbaren 19-Zoll-Leistungsschrank erfordert, prüfen Sie das TPS Portfolio für 19-Zoll-Schränke und Chassis oder nutzen Sie die 15U-Cabinet-Produktseite als Referenz für Ihre Anfrage.
RFQ-orientierter Produktfokus
Der Sentinel-Y 15U Schrank eignet sich für kompakte industrielle Rack-Projekte, bei denen 19-Zoll-Einbau, Stromverteilung, Zugangskonzept, Erdung und projektspezifische elektrische Optionen gemeinsam bewertet werden müssen.
Inhaltsverzeichnis
Warum ein 15U-Schrank eine BoFu-Entscheidung ist
In der Bottom-of-Funnel-Phase fragt der Käufer nicht mehr, ob es einen 19-Zoll-Schrank gibt. Er prüft, ob der Schrank im konkreten Projekt ohne nachgelagerte Integrationsprobleme eingesetzt werden kann. Ein kompakter 15U-Schrank kann für Labor-Power-Racks, industrielle Steuerungssysteme, Prüfstände, batteriebezogene Leistungselektronik, Produktionsanlagen, industrielle Netzwerktechnik oder modulare Stromversorgungssysteme eingesetzt werden. In jedem Fall muss der Schrank mechanischen Bauraum, elektrisches Sicherheitskonzept, Servicezugang, Erdung, Türüberwachung und Dokumentationsanforderungen unterstützen.
Für Systemintegratoren ist entscheidend, ob das Gehäuse den Integrationsaufwand reduziert oder zusätzliche Montage- und Verdrahtungsarbeit verursacht. Für Schaltschrankbauer zählen Stahlblechkonstruktion, Montageschienen, interne Halterungen, Kabelführung, Türkonstruktion, Erdung und die Möglichkeit, elektrische Komponenten wie Not-Halt, Schutzschalter, Relais, Klemmen und Ausgangskupferschienen einzubinden. Für den Einkauf zählen technische Klarheit, Angebotsgeschwindigkeit, Wiederholbarkeit und die Fähigkeit von TPS, gleichwertige oder projektspezifische Lösungen zu liefern. Für Elektroingenieure muss die Anfrage Spannung, Frequenz, Einspeisung, Schutzgeräte, Sicherheitsrelais-Konzept, Kurzschlussstromfestigkeit und Normenrichtung klären.
Der Sentinel-Y 15U Cabinet ist deshalb als RFQ-fähige Plattform zu verstehen. Er ist nicht auf ein generisches Gehäuse beschränkt. Er kann mit TPS als Teil einer Schrank-, Chassis-, Stromversorgungs-, Stromschienen- und Systemintegrationsanforderung besprochen werden. Wenn 15U für die endgültige Stückliste zu kompakt ist, kann TPS das Projekt auch mit größeren Schrankkonzepten vergleichen, beispielsweise mit dem Sentinel-Y 24U Cabinet für 19-Zoll-Power-Integration oder dem Sentinel-Y 42U 19-Zoll-Leistungsschrank.
Kernparameter für den RFQ-Vergleich
Eine brauchbare RFQ sollte nicht nur „15U-Schrank“ sagen. Sie sollte Schrankversion, verfügbare Tiefe, Racknutzung, Power-Modul-Konzept, Türanforderungen, Sicherheitsoptionen und Lieferumfang definieren. Die aktuelle 15U-Produktinformation beschreibt einen freistehenden 19-Zoll-Industrieschrank für anspruchsvolle Umgebungen, mit modularer Konstruktion, Stahlblechstruktur, pulverbeschichteter Oberfläche, verstärkten Türen, Zugangsschlössern, abnehmbaren Paneelen, Erdungskupferplatte und optionaler elektrischer Konfiguration. Die Sentinel-Y-Power-Rack-Spezifikation ordnet das 15U-Format außerdem einer kompakten 19-Zoll-Rackfamilie mit projektspezifischen Stromverteilungsoptionen zu.
| RFQ-Punkt | Relevanz beim Sentinel-Y 15U Schrank | Warum es wichtig ist |
|---|---|---|
| Rackformat | 19-Zoll-Montagefläche, 15U-Kapazität | Bestätigt die Eignung für rackmontierte Power-, Steuer-, Prüf- oder Kommunikationsgeräte. |
| Schrankkonstruktion | Stahlblech, pulverbeschichteter Industrieschrank, RAL-7035-Richtung | Unterstützt industrielle Robustheit und einheitliches Erscheinungsbild in Anlagenräumen oder Produktionslinien. |
| Elektrische Optionen | Not-Halt, Stromversorgung, Klemmen, Schutzschalter, Ausgangskupferschienen und Türüberwachung können projektbezogen geprüft werden. | Reduziert Feldverdrahtung und unterstützt eine vollständigere Lösung. |
| Power-Rack-Konfiguration | 400 VAC / 480 VAC, 50 / 60 Hz, 3L + PE, standardmäßige 10-kA-SCCR-Richtung je nach Konfiguration | Wichtig für Netzanschluss, Schutzkonzept und technische Dokumentation. |
| Projektanpassung | Temperatur- und Feuchtekontrolle, akustische/visuelle Alarme, Remote-Control-/Display-Funktionen und weitere Optionen können bewertet werden. | TPS kann den Schrank an die Anwendung anpassen, nicht nur an einen Katalogartikel. |
Wenn Ihr Projekt 19-Zoll-programmierbare Power-Geräte umfasst, kann TPS auch die angrenzende Produktauswahl unterstützen. Ein kompakter Prüfstands- oder Schranksystemaufbau kann beispielsweise mit einem programmierbaren DC-Tischnetzgerät kombiniert werden, während leistungsstärkere Systeme eine Power-Architektur wie die EA-PSI 9000 DT Klasse programmierbarer DC-Netzgeräte erfordern können. Ziel ist nicht eine starre Kombination, sondern eine Schrankplattform, die zur gewählten elektrischen Architektur passt.
Bild für die technische Abstimmung

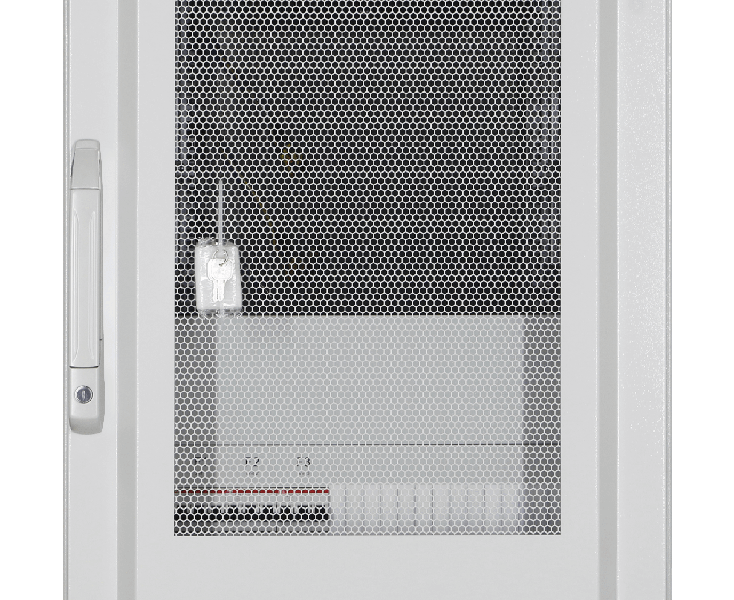

Nutzen Sie das Bild des 15U-Schranks in internen Design-Reviews, um Zugangsrichtung, ungefähre Stellfläche, Rackaufbau und zusätzlichen Zubehörbedarf zu prüfen.
Auswahllogik für Integratoren und Ingenieure
Der zuverlässigste Weg zur Auswahl eines 15U-Industrieschranks beginnt mit der Liste der einzubauenden Geräte. Danach wird der Schrank darum herum definiert. Ein Schrank, der nur nach Höheneinheiten ausgewählt wird, kann später an Kabelbiegeradius, thermischem Abstand, Rückseitenzugang, Platz für Schutzschalter, Erdung oder Servicezugänglichkeit scheitern. TPS empfiehlt, vor dem finalen Angebot folgende Punkte zu klären: Anzahl der 19-Zoll-Geräte, Gerätetiefe, Wärmeabgabe, benötigte Blindplatten, Kabelführung, AC-Einspeisung, DC-Ausgangsschnittstelle, Türverriegelung, Not-Halt-Logik, Position der Erdungsschiene und ob der Schrank leer oder als vorverdrahtete Baugruppe geliefert werden soll.
Rackfläche und Modulplanung
Ein 15U-Schrank eignet sich, wenn die Stückliste kompakt und klar begrenzt ist. Wenn Ihr Projekt 3U- oder 4U-Power-Module nutzt, muss die verfügbare Höhe gemeinsam mit Lüftungsabstand, Klemmenbereich und Kabelführung geprüft werden. TPS kann auch bewerten, ob ein eigenes 6HE 19-Zoll-Chassis für Netzteilintegration für eine Unterbaugruppe vor der finalen Rackmontage sinnvoller ist.
Leistungspfad und Schutzstrategie
Bei Power-Electronics-Schränken sollte der Leistungspfad von der Einspeisung bis zum Ausgang geprüft werden. Typische Fragen lauten: Dient der Schrank der AC-Verteilung, der DC-Verteilung oder beidem? Werden Abzweigkreise benötigt? Reicht ein Hauptschalter aus oder ist ein modulbezogener Schutz erforderlich? Ist eine standardmäßige SCCR von 10 kA ausreichend oder fordert der Standort einen höheren projektbezogenen Wert? Diese Informationen helfen TPS, ein belastbares Angebot statt eines generischen Rack-Angebots zu erstellen.
Thermik und Servicezugang
Thermische Planung wird bei kompakten Schränken oft unterschätzt. Rackmontierte Netzgeräte, Steuerkomponenten, Relais, Klemmen und Verdrahtungskanäle können den Luftstrom beeinflussen. Bei einem 15U-Layout sollte die Anfrage klären, ob Lüftungsöffnungen, Lüfteroptionen, Abstandsblenden oder Temperaturüberwachung benötigt werden. TPS kann die mechanische und elektrische Prüfung unterstützen, damit das Schrankkonzept auch nach der Installation servicefreundlich bleibt.
Integration, Installation und Projektpassung
Ein Schrank, der auf einem Produktbild passend wirkt, kann bei der Installation Probleme verursachen, wenn Stellfläche, Tiefe, Gewicht, Kabeleinführung, Türschwenkbereich und Hebemethode nicht geklärt sind. Das Sentinel-Y-15U-Konzept kann je nach Variante mit Nivellierfüßen, Hebeösen, Power-Halterungen, elektrischem Schaltplan/Handbuch, optionalen Rollen und Schrankzubehör besprochen werden. Für den Einkauf ist das wichtig, weil der Lieferumfang darüber entscheidet, ob der Integrator ein Basisgehäuse oder eine projektnahe Schrankbaugruppe erhält.
Schaltschrankbauer sollten außerdem prüfen, wie der Innenraum aufgeteilt wird. Ein 15U-Rack mit Stromverteilung kann einen Teil des Innenraums für Schutzschalter, Klemmen, Erdung, Kabelführung oder Ausgangskupferschienen benötigen. In vielen RFQs ist nicht die maximale Packungsdichte die richtige Lösung, sondern das zuverlässigste Verdrahtungs- und Servicekonzept. TPS kann dabei helfen, Höheneinheiten, Power-Komponenten, Kühlung und Montagezugang auszubalancieren.
Wenn Hilfsenergie für Steuerkreise, Schranklüfter, Anzeigen, Relais, Sensoren oder Kommunikationsgeräte benötigt wird, kann TPS auch die Auswahl passender Stromversorgungen unterstützen. Je nach Steuerungsarchitektur können DIN-Schienen-Netzteile wie die TPS010-100W GP Serie, die TPS030-130W PRO Serie 24V oder das TPS100-320W PEAK DR PLUS DIN-Schienen-Netzteil Teil der Schrankplanung sein.
Integrationsfrage für die RFQ
Soll TPS nur den Schrank anbieten oder einen Schrank mit Power-Halterungen, Erdungskupferplatte, Klemmen, Not-Halt, Schutzschaltern, Relais, Türkontakten und dokumentierter Verdrahtung? Eine frühe Definition verbessert die Angebotsqualität.
Normen, Sicherheit und Zuverlässigkeit
Industrielle Schrankprojekte müssen häufig Anforderungen an industrielle Steuerungen und Maschinensicherheit erfüllen. Je nach finaler Konfiguration umfasst die Sentinel-Y-Power-Rack-Richtung eine UL-508A-orientierte Auslegung, Ausrichtung an NFPA 79, Sicherheitslogik nach ISO 13849, Türverriegelung, zweikanaligen Not-Halt, geeignete Schutzschalter und Prüfung der Verdrahtungsspezifikation. Im Angebot kann TPS klären, welche Anforderungen für die konkrete Schrankvariante gelten und welche Dokumentation einbezogen werden soll.
Für Elektroingenieure ist die Kurzschlussstromfestigkeit einer der wichtigsten RFQ-Punkte. Ein Schrank darf nicht nur nach Nennspannung und Rackhöhe bewertet werden. Der gesamte Leistungspfad, einschließlich Schutzgeräten, Klemmen, Leitern, Schützen und Abzweigkreisen, entscheidet darüber, was für die Anwendung sicher dokumentiert werden kann. Wenn am Installationsort ein höherer verfügbarer Fehlerstrom erwartet wird, sollte dies in der Anfrage genannt werden, damit TPS die passende Schutzstrategie prüfen kann.
Zuverlässigkeit hängt auch von mechanischen Details ab. Türsteifigkeit, Scharniere, Verriegelungsstangen, Erdung, abnehmbare Paneele, Montageleisten, interne Halterungen und Kabeltrays beeinflussen die Servicefähigkeit. Ein Schrank für Leistungselektronik sollte Inspektion, Austausch und Fehlersuche ermöglichen, ohne unnötige Demontage zu verursachen. Deshalb betrachtet TPS 19-Zoll-Schrankprojekte als Systemintegrationsplattformen und nicht nur als leere Racks.
RFQ-Checkliste für ein schnelleres Angebot
Für ein präzises Angebot zum 15U Cabinet sollten Sie die folgenden Angaben in Ihre Anfrage aufnehmen. So kann TPS prüfen, ob die Standardkonfiguration ausreicht, ob eine gleichwertige Schranklösung sinnvoller ist oder ob ein kundenspezifischer 19-Zoll-Schrank benötigt wird.
- Erforderliche Rackhöhe und Anzahl der einzubauenden 19-Zoll-Geräte.
- Geräteabmessungen, Gewicht, Wärmeabgabe und Luftstromrichtung.
- Benötigte Schranktiefe, Front-/Rückseitenzugang, Türrichtung und verfügbare Stellfläche.
- Eingangsspannung, Frequenz, Phasensystem und bevorzugte Einspeisung.
- Erforderliche Schutzschalter, Klemmen, Relais, Not-Halt, Türkontakte, Anzeigen und Steuerfunktionen.
- Ausgangsschnittstelle, Kupferschienenbedarf, Erdungskonzept und Kabeleinführung.
- Anwendbare Normen, SCCR-Anforderung, Dokumentationsbedarf und Zielland.
- Menge, Projektzeitplan, bevorzugte Lieferbedingungen und Wiederholbedarf.
Für Käufer, die noch verschiedene Schrankgrößen vergleichen, ist das TPS Portfolio für 19-Zoll-Schränke und Chassis der passende CTA-Zielpunkt. Für Käufer, die bereits den 15U-Schrank benötigen, kann die Sentinel-Y 15U Cabinet Produktseite als Produktreferenz in der RFQ verwendet werden. Wenn Ihre Anwendung Hochleistungs-DC-Lasten, regenerative Systeme oder bidirektionale Module umfasst, kann TPS auch das Umfeld der Lösung unterstützen, beispielsweise mit regenerativen DC-Lasten und bidirektionalen Leistungsmodulen.
TPS für eine 15U-Schrank-RFQ anfragen
TPS unterstützt Produktauswahl, gleichwertige Lösungen, kundenspezifische Integration, technische Projektberatung und globale B2B-Belieferung. Senden Sie Ihr Schranklayout, Ihre Leistungsanforderungen und Zielnormen für eine belastbare Angebotsprüfung.
FAQ
Ist der Sentinel-Y 15U Cabinet nur ein Standardrack?
Nein. Er kann als 19-Zoll-Industrieschrank-Plattform genutzt werden, TPS kann aber auch projektspezifische Optionen wie Not-Halt, Schutzschalter, Relais, Klemmen, Erdungskupferschienen, Türüberwachung, Power-Halterungen und Dokumentation besprechen.
Welche Informationen sollte ich für eine RFQ senden?
Senden Sie Geräteliste, Rackhöhe, Gerätetiefe, geschätztes Gewicht, Spannung, Frequenz, Einspeise- und Ausgangskonzept, Sicherheitsanforderungen, SCCR-Erwartung, Menge, Zielland und Projektzeitplan.
Kann TPS größere Schrankalternativen unterstützen?
Ja. Wenn 15U zu kompakt ist, kann TPS größere 19-Zoll-Schrankoptionen wie 24U, 42U oder andere projektspezifische Schrank- und Chassis-Konfigurationen im Portfolio für 19-Zoll-Schränke und Chassis prüfen.
Kann der Schrank mit Netzgeräten oder Leistungselektronik integriert werden?
Ja. TPS kann die Schrankintegration mit programmierbaren DC-Netzgeräten, DIN-Schienen-Hilfsnetzteilen, regenerativen Lasten, bidirektionalen Leistungsmodulen, Klemmen, Stromschienen sowie Sicherheits- und Steuerkomponenten unterstützen.
Wo sollte ich starten, wenn ich kaufen oder ein Angebot anfragen möchte?
Nutzen Sie die 15U Cabinet Produktseite als Produktreferenz oder kontaktieren Sie TPS über die 19-Zoll-Schränke-und-Chassis-Lösungsseite für eine projektbezogene RFQ-Prüfung.
