TPS 4U-Chassis für 19-Zoll-Rackintegration: RFQ-sicheres 4HE-Chassis für Stromversorgungs- und Industrieelektronik

Warum die 4HE-Chassis-Auswahl RFQ-Risiken beeinflusst

In einer späten Beschaffungsphase ist meist klar, dass ein 19-Zoll-Rackmount-Chassis benötigt wird. Offen ist dann, ob das ausgewählte Chassis die mechanische Prüfung, elektrische Integration, Einkaufsfreigabe und spätere Inbetriebnahme ohne Zusatzschleifen unterstützt. Ein 4HE-Chassis wird häufig gewählt, weil es deutlich mehr vertikalen Raum als 1HE- bis 3HE-Ausführungen bietet und gleichzeitig Rackfläche spart. Dieser zusätzliche Bauraum ist relevant für Leistungsmodule, Kühlkörper, Lüfter, Kabelbiegeradien, Klemmbereiche, Steuerplatinen oder servicefähige Baugruppen.

Das Risiko entsteht, wenn das Chassis wie ein austauschbares Standardteil behandelt wird. Ein günstiges Gehäuse kann in einer Zeichnung passend wirken und in der Montage trotzdem Probleme verursachen: Lochabstände passen nicht zum Rack, die Rückwand lässt sich nicht sinnvoll für Steckverbinder nutzen, die Oberfläche entspricht nicht der Umgebung, oder interne Komponenten sind nach dem Einbau kaum noch servicefähig. Für Systemintegratoren muss die Mechanik die komplette elektrische Architektur tragen. Für Schaltschrankbauer muss das Chassis ohne Feldnacharbeit in Rack oder Schrank passen. Für den Einkauf müssen Artikelnummer, Dokumentation und Wiederbestellbarkeit eindeutig sein. Für Elektroingenieure zählen Erdung, Verkabelung, Wärmeführung und Wartung.

TPS positioniert das 4U-Chassis deshalb nicht isoliert, sondern als Teil einer breiteren 19-Zoll-Kompetenz für Stromversorgung und Elektronik. Ein Kunde kann mit einer einzelnen Chassis-Anfrage starten und später passende Netzteile, programmierbare DC-Quellen, regenerative Lasten, bidirektionale Leistungsmodule oder einen kompletten 19-Zoll-Leistungsschrank benötigen. TPS kann sowohl die Produktauswahl als auch die projektbezogene Lösungsklärung unterstützen und so den Weg von der RFQ bis zum belastbaren Angebot verkürzen.

TPS 4U-Chassis im Überblick

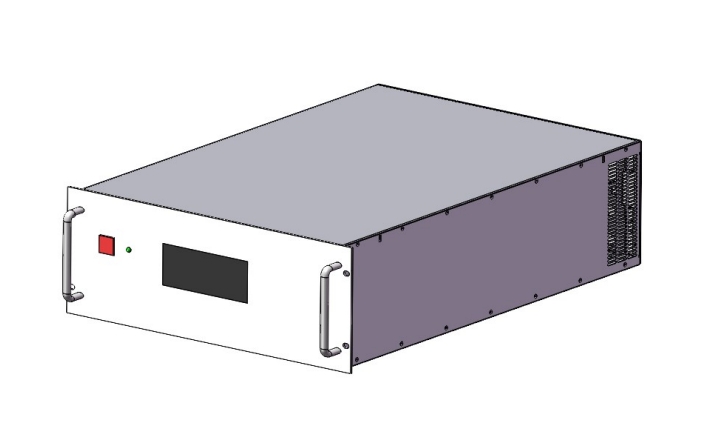

Das TPS 4U-Chassis ist ein 19-Zoll-Rackmount-Chassis für industrielle Elektronik und stromversorgungsnahe Baugruppen. Die Shop-Angaben führen das Produkt als TPS 4U Chassis BJ9900004, Artikelnummer RA1079, Hersteller TPS. Die Plattform nutzt die 19-Zoll-Standardbreite von 482,6 mm und bietet eine 4HE-Frontplattenhöhe von 177 mm. Die Gesamttiefe liegt bei ungefähr 671 mm und schafft damit nutzbaren Innenraum für Module, Trägerplatten, Verkabelung und mechanische Stützelemente.

Für die Lieferantenqualifikation ist nicht nur die Nennbaugröße relevant. Das Chassis besteht aus Stahlblech, Aluminium und verzinktem Blech. Frontplatte, Seitenplatten sowie obere und untere Platte sind pulverbeschichtet. Die Rückwand kann pulverbeschichtet oder vernickelt ausgeführt werden. Die Griffe besitzen eine farblose Oxidationsoberfläche. Der Standardfarbton ist RAL 7035; kundenspezifische Farbvarianten können für Projekt- oder Corporate-Design-Anforderungen besprochen werden.

Zum Lieferumfang gehören Frontplatte, Seitenplatten, obere und untere Platte sowie Griffe. Für die RFQ ist damit der mechanische Basisumfang klar. Das spätere System kann zusätzlich Leistungsmodule, Steckverbinder, Lüfter, Kabelführung, Schutzgeräte, Kennzeichnung, Dokumentation und Prüfungen benötigen. TPS kann helfen, diese Grenze sauber zu definieren. Wenn aus einer Chassis-Anfrage ein breiteres Schrankkonzept wird, ist die TPS Seite für 19-Zoll-Schränke und Chassis der passende Einstieg in die technische Klärung.

Ingenieure, die 4HE mit größeren Bauhöhen vergleichen, können zusätzlich den TPS Beitrag zur 6HE-19-Zoll-Chassis-Netzteilintegration prüfen. Die 4HE-Ausführung ist häufig interessant, wenn mehr Integrationsraum als bei sehr flachen Chassis benötigt wird, aber noch kein 6HE-Einschub oder kompletter Stand-/Leistungsschrank erforderlich ist.

Wichtige technische Parameter und Abmessungen

Ein 4HE-Chassis sollte mit derselben Sorgfalt bewertet werden wie jede elektromechanische Komponente in einem industriellen Rack. Das TPS 4U-Chassis nutzt eine Gesamtbreite von 482,6 mm, einen Lochabstand von 465 mm und eine Grundkörperbreite von 449 mm. Für die 4HE-Ausführung beträgt die Frontplattenhöhe 177 mm, der vertikale Lochabstand 101,6 mm und der Griffabstand in Höhenrichtung 125/128 mm. Die Grundkörpertiefe beträgt 666 mm; die Gesamttiefe beträgt 670,5 mm und wird in Beschaffungsgesprächen häufig mit ungefähr 671 mm angegeben. Für die Grifftiefe sind 35/38 mm angegeben.

Diese Werte sollten gegen Zielrack, Schienenaufbau, interne Modultiefe und rückseitigen Verdrahtungsraum geprüft werden. Qualifizieren Sie das Chassis nicht allein über die 19-Zoll-Breite. In der Leistungselektronik ist die Tiefe oft entscheidend, weil Klemmen, Stromschienen, Aderendhülsen, Kabelmarkierer, Zugentlastung und Luftführung Platz benötigen. Ein Chassis kann ins Rack passen und trotzdem ungeeignet sein, wenn der rückseitige Anschlussbereich zu eng ist oder interne Verdrahtung nach der Montage nicht mehr erreichbar bleibt.

Wenn Ihr Projekt ein formales 19-Zoll-Mechanikverständnis benötigt, sollte die mechanische Prüfung mit der relevanten IEC-60297-Reihe und den konkreten Rack-Anforderungen abgeglichen werden. Normangaben helfen bei Begriffen und Schnittstellen; die endgültige Eignung hängt jedoch von Rack, Last, Verdrahtung, Luftführung und Einsatzumgebung ab.

Anwendungsfit für Stromversorgungs- und Elektroniksysteme

Das 4U-Chassis ist besonders relevant für Projekte, bei denen der Rackeinschub Elektronik tragen muss, die größer, wärmer oder servicekritischer ist als typische flache Geräte. Beispiele sind industrielle Stromversorgungsbaugruppen, programmierbare Netzteilintegration, DC-Prüftechnik, Steuerungselektronik, Monitoring-Module, Kommunikationsschnittstellen und kompakte Subsysteme für Prüfstände. Es kann außerdem als mechanische Plattform für kundenspezifische Geräte dienen, wenn eine stabile 19-Zoll-Schnittstelle benötigt wird, ohne sofort auf einen kompletten Stand- oder Leistungsschrank zu wechseln.

Bei Rack-Systemen mit DIN-Schienen-Stromversorgungen kann das Chassis Teil eines größeren Schrankdesigns sein, das zusätzlich kompakte Hilfs- oder Steuerstromversorgung umfasst. TPS bietet dazu passende Inhalte wie die TPS010-100W GP Serie kompakter Schaltnetzteile, die TPS030-130W Pro Serie 24V DIN-Schienen-Netzteile und das TPS100-320W Peak DR+ Leistungboost-Konzept. Diese Produkte adressieren Hilfs- und Steuerstrom, während das 4HE-Chassis die mechanische Rack-Schnittstelle für verwandte Elektronik bereitstellen kann.

In Labor-, Prüf- oder Produktionssystemen hängt die Chassis-Entscheidung eng mit der Stromversorgungsarchitektur zusammen. Ein Projekt kann Rackmechanik mit einem Desktop- oder programmierbaren Gerät kombinieren, beispielsweise mit dem EA-PS 3200-02 C programmierbaren DC-Tischnetzgerät oder der EA-PSI 9000 DT programmierbaren DC-Plattform. Für leistungsstärkere Prüfsysteme kann TPS außerdem Systemelemente wie regenerative DC-Lasten, AC/DC bidirektionale Leistungsmodule für Zellformierung oder 750V bidirektionale Leistungsmodule einbeziehen.

Die Auswahlregel ist pragmatisch: Wählen Sie das 4U-Chassis, wenn Nutzlast, Verdrahtung und Serviceanforderungen in den 4HE-Bauraum passen und eine Rackmechanik die richtige Systemarchitektur ist. Wählen Sie ein größeres Chassis oder einen Schrank, wenn umfangreiche Stromverteilung, Safety-Hardware, Bedienelemente, Hochstromschienen, Schrankkühlung oder projektspezifische Dokumentation erforderlich sind. In diesem Fall sollte die Anfrage über die TPS 19-Zoll-Schränke-und-Chassis-Beratung laufen, damit Mechanik und Elektrik gemeinsam definiert werden.

Integration, Montage und Servicezugang

Mechanische Integration und Befestigung

Vor der Bestellung sollten tatsächliche Rackschienen, Frontplattenfreiheit, Griffüberstand, Lastverteilung und Einbauart geprüft werden. Die Produktabmessungen eignen sich für die 19-Zoll-Rackplanung, der endgültige Fit hängt jedoch vom Zielschrank und den Schienen ab. Wenn das Chassis schwere Leistungskomponenten trägt, sollte früh geklärt werden, ob zusätzliche interne Halter, Schienenträger oder Verstärkungen benötigt werden. Für den Einkauf ist diese Information wichtig, weil mechanische Extras Lieferzeit und Kosten beeinflussen können.

Thermik und Luftführung

Thermische Eignung ergibt sich nicht allein aus der Bauhöhe. Leistungselektronik benötigt definierte Luftwege, nachvollziehbare Zu- und Abluftbereiche, geeignete Perforationen oder Lüfterflächen sowie ausreichend Abstand um wärmeerzeugende Komponenten. Wenn das 4U-Chassis mit Netzteilen, DC-Lasten oder bidirektionalen Modulen genutzt wird, kann TPS das Layoutkonzept prüfen und bewerten, ob das Chassis ausreicht oder eine Schrankkühlstrategie sinnvoller ist. Bei hoher Leistungsdichte lohnt der Vergleich mit einem Sentinel-Y 42U 19-Zoll-Leistungsschrank, bei dem Stromverteilung, Rackstruktur und Safety-Funktionen als Gesamtsystem betrachtet werden.

Verdrahtung, Steckverbinder und Wartung

Elektroingenieure sollten Kabelausgänge, Steckverbinderbereiche, Schutzleiterpunkte, interne Klemmenpositionen und Wartungszugang definieren, bevor die RFQ freigegeben wird. Die Rückwand ist oft entscheidend, weil dort Steckverbinder, Filter, Kennzeichnungen, Kabelverschraubungen oder Lüftungsöffnungen sitzen. Wenn Rückwandöffnungen, Oberflächenoptionen oder kundenspezifische Bearbeitung erforderlich sind, sollte dies direkt in der Anfrage stehen. So vermeiden Sie den typischen Fehler, ein Standardchassis zu kaufen und es später in der Montage manuell anzupassen.

Normen, Konformität und Zuverlässigkeit

Die TPS Shop-Seite zum 4U-Chassis führt RoHS, CE, WEEE und UKCA als Konformitäts- bzw. Gesetzgebungsbezüge. Für Einkaufsteams bedeutet das: Fordern Sie mit dem Angebot die jeweils aktuellen Unterlagen an, insbesondere wenn das Chassis Bestandteil eines regulierten Endprodukts oder Exportprojekts wird. Für Systembauer ist außerdem wichtig: Kennzeichnungen oder Dokumente auf Chassis-Ebene zertifizieren nicht automatisch das komplette elektrische System. Sobald Stromversorgungen, Steuerungen, Verdrahtung, Schutzgeräte und Bedienfunktionen integriert werden, muss die fertige Einheit anhand der anwendbaren Systemanforderungen bewertet werden.

In nordamerikanischen industriellen Steuerungsprojekten kann UL 508A-orientiertes Engineering relevant werden. TPS beschreibt kundenspezifische 19-Zoll-Leistungsschranklösungen mit UL 508A-orientierter Auslegung sowie Ausrichtung an NFPA 79 und ISO 13849, wenn der Projektumfang dies erfordert. Das betrifft vor allem Fälle mit Stromverteilung, Schutzarchitektur, Not-Halt-Funktionen, Türüberwachung, Sicherheitsrelais oder Remote-Bedienung. Ein 4HE-Chassis ist eine mechanische Plattform; ein verdrahteter Schrank oder ein integriertes Leistungssystem ist eine andere Konformitätsdiskussion.

Zuverlässigkeit sollte auch mechanisch betrachtet werden: Materialauswahl, Beschichtung, Korrosionsbelastung, Vibration, Rackabstützung, Wartungszugang und thermische Alterung. Die Kombination aus Stahlblech, Aluminium und verzinktem Blech bietet eine robuste industrielle Basis. Pulverbeschichtung und optionale Rückwandoberflächen unterstützen unterschiedliche Einsatzbedingungen. Wenn Vibration, Transportschock oder besondere Umgebungsbedingungen zu erwarten sind, gehören diese Angaben in die RFQ, damit TPS beurteilen kann, ob Standardausführung, Anpassung oder ein Schrankkonzept die sicherere Lösung ist.

RFQ-Checkliste für schnelle Lieferantenqualifikation

Eine gute RFQ fragt nicht nur Preis und Lieferzeit ab. Sie ermöglicht TPS, schnell zu prüfen, ob das Standard-4U-Chassis passt, ob eine kleine Anpassung erforderlich ist oder ob das Projekt als breiteres 19-Zoll-Integrationskonzept behandelt werden sollte. Die folgende Checkliste hilft Systemintegratoren, Schaltschrankbauern und Einkaufsteams, Rückfrageschleifen zu reduzieren.

Wenn die Anfrage ein größeres Prüf- oder Messsystem umfasst, kann TPS auch verwandte Geräte wie die ATO Series Automotive Tablet-Oszilloskope oder die unterstützende Stromversorgungsarchitektur einbeziehen. So bleibt der mechanische Einkauf mit dem realen elektrischen System verbunden, statt das Chassis als isoliertes Bauteil zu behandeln.

Wie TPS Produkt- und Lösungsgeschäfte unterstützt

TPS kann diese Klasse von 19-Zoll-Chassis-Produkten bereitstellen und zugleich die umgebende Lösung unterstützen. Diese Unterscheidung ist für globale B2B-Kunden wichtig. Manche Einkäufer benötigen ein Standard-4HE-Rackmount-Chassis mit eindeutigen Artikeldaten und Dokumentation. Andere Projekte benötigen das Chassis als Teil eines kundenspezifischen Racks, Leistungsschranks, einer Netzteilintegration, eines Prüfsystems oder einer Produktionsanlage. TPS kann vor der Bestellung helfen, den passenden Beschaffungs- und Projektumfang zu wählen.

Für eine einfache Beschaffung starten Sie mit der 4U-Chassis Produktseite und senden Menge, Zieltermin und Dokumentationsanforderungen. Für Projekte mit elektrischer Integration, Schrankarchitektur oder sicherheitsrelevanten Anforderungen nutzen Sie die TPS 19-Zoll-Schränke-und-Chassis-Beratung. Das Ziel ist nicht, jeden Kunden in eine Sonderlösung zu drängen, sondern den gewählten Umfang an das reale Projektrisiko anzupassen.

Für Systemintegratoren kann TPS frühe Architekturentscheidungen und Schnittstellendefinitionen unterstützen. Für Schaltschrankbauer kann TPS helfen, die mechanische Plattform mit Schrankaufbau, Verdrahtung und Stromverteilung abzustimmen. Für den Einkauf entsteht eine sauberere Lieferantendiskussion zu Artikelnummern, Optionen, Dokumentation und Wiederholbarkeit. Für Elektroingenieure können Wärme, Kabelführung, Erdung und Servicezugang vor der Bauphase geprüft werden.

Binden Sie TPS in die RFQ ein, wenn das Chassis nicht nur Rackhöhe belegen, sondern reale Integration tragen soll. Senden Sie Anwendung, Maßrestriktionen, einzubauende Komponenten, Umgebungsannahmen, Normen, Jahresmengen und Anpassungswünsche. TPS hilft zu klären, ob das Standard-4U-Chassis die richtige Wahl ist, ob ein angepasstes Chassis benötigt wird oder ob eine komplette 19-Zoll-Schranklösung das Integrationsrisiko senkt.

TPS 4U-Chassis Produktlisting öffnen19-Zoll-Chassis- oder Schrankberatung anfragen

FAQ

Was bedeutet 4HE bei diesem TPS Chassis?

4HE beschreibt die Rack-Bauhöhe. Beim TPS 4U-Chassis beträgt die Frontplattenhöhe 177 mm, bei einer 19-Zoll-Gesamtbreite von 482,6 mm und einer Gesamttiefe von ungefähr 671 mm.

Kann das 4U-Chassis für Netzteilintegration genutzt werden?

Ja, es eignet sich als mechanische Rack-Plattform für stromversorgungsnahe Elektronik, wenn Nutzlast, Thermikkonzept, Verdrahtung und Servicezugang in den 4HE-Bauraum passen. Für höhere Leistungen oder sicherheitsrelevante Stromverteilung kann TPS auch ein vollständiges 19-Zoll-Schrankkonzept prüfen.

Kann TPS das Chassis anpassen?

Der Standardfarbton ist RAL 7035. Anpassungen können beispielsweise Farbe, Plattenausführung, Rückwanddetails, Lüftung oder projektspezifische Integrationsanforderungen betreffen. Idealerweise werden Zeichnungen oder funktionale Anforderungen direkt mit der RFQ übermittelt.

Welche Konformitätsunterlagen sollte der Einkauf anfordern?

Fordern Sie das aktuelle Datenblatt sowie die aktuellen RoHS-, CE-, WEEE- oder UKCA-Unterlagen an, soweit diese für die Bestellung relevant sind. Wird das Chassis Teil eines verdrahteten Industriesteuerungs- oder Maschinensystems, muss das Gesamtsystem nach den anwendbaren Projektanforderungen bewertet werden.

Welche Informationen gehören in die RFQ?

Nennen Sie TPS 4U-Chassis RA1079 / BJ9900004, gewünschte Menge, Terminplan, Zielrack, einzubauende Komponenten, ungefähres Gewicht, Verlustleistung, Rückwandanforderungen, Anpassungswünsche und benötigte Dokumentation.
