Das TPS 3U 19-Zoll-Chassis ist eine praxisorientierte mechanische Plattform für Netzteilintegration, rackmontierte Elektronik, Prüfsysteme und projektspezifische Schaltschrankaufbauten. Für Systemintegratoren, Schaltschrankbauer, Einkaufsteams und Elektroingenieure zählt nicht nur, ob ein Gehäuse in ein 19-Zoll-Rack passt. Entscheidend ist, ob das Chassis zur elektrischen Architektur, zum Luftführungskonzept, zur Montage, zur Dokumentation und zum Beschaffungszeitplan des Projekts passt.
Die TPS Produktseite zum 3U-Chassis bietet einen klar definierten Ausgangsartikel für Einkäufer, die ein 3HE-Gehäuse mit 482,6 mm 19-Zoll-Kompatibilität benötigen. Für projektbezogene Anforderungen unterstützt TPS zusätzlich mit umfassenden 19-Zoll-Schränken und Chassis-Lösungen – von der technischen Klärung bis zur RFQ-Vorbereitung.
Ein 3HE-Chassis wird häufig gewählt, wenn mehr Innenhöhe als bei 1HE- oder 2HE-Lösungen benötigt wird, das System aber weiterhin kompakt in einem standardisierten 19-Zoll-Schrank bleiben soll.
Warum ein 3HE 19-Zoll-Chassis in RFQ-Projekten wichtig ist
Ein 3HE 19-Zoll-Chassis wird häufig eingesetzt, wenn ein Produkt oder Teilsystem ein definiertes Rackformat, ausreichenden mechanischen Bauraum und ein sauberes Frontplattenkonzept benötigt. In Leistungselektronik, Automatisierungsschränken, Laborprüfracks, industriellen Steuerungssystemen und kundenspezifischen Versorgungsmodulen ist das Gehäuse kein rein optisches Bauteil. Es beeinflusst Kühlung, Verkabelung, Servicezugang, EMV-Planung, Montagesicherheit und Wartbarkeit.
Für Systemintegratoren muss das Chassis in den Schrank passen und genug Raum für Steckverbinder, Kabelbiegeradien, Griffe, Luftwege, Befestigungsteile und Serviceabstände lassen. Für Schaltschrankbauer ist wichtig, ob sich das Gehäuse effizient montieren, erden, beschriften und verdrahten lässt. Für den Einkauf stehen Artikeldefinition, Verfügbarkeit, Wiederholbarkeit, Anpassungsoptionen und Angebotsklarheit im Vordergrund. Für Elektroingenieure müssen die mechanischen Abmessungen die elektrische Auslegung unterstützen, statt späte Kompromisse zu erzwingen.

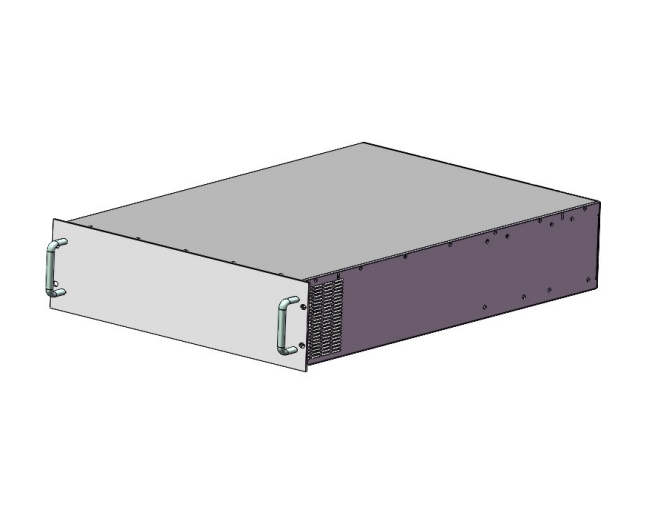

Das TPS 3U-Chassis basiert auf dem 482,6 mm 19-Zoll-Standardformat und bietet eine definierte 3HE-Plattform für rackmontierte Systeme. Es eignet sich als Basisgehäuse für Netzteilmodule, Steuerelektronik, Messschnittstellen oder kundenspezifische Integrationsprojekte. Kunden können den Basisartikel auf der TPS Shop-Seite zum 3U-Chassis prüfen und bei erweitertem Bedarf die Seite für 19-Zoll-Schränke und Chassis von TPS nutzen.
Typische Einsatzbereiche für 3HE-Chassis-Projekte
Typische Anwendungen sind rackmontierte Netzteilbaugruppen, industrielle Steuerungsmodule, automatische Prüfgeräte, eingebettete Messeinheiten, Batterietest-Teilsysteme, Leistungsverteilungs-Schnittstellen und mechanische Baugruppen für OEM-Anlagen. In vielen Projekten bietet ein 3HE-Chassis einen sinnvollen Ausgleich zwischen Bauraumhöhe, Lüftungsfläche, Handhabung und Rackdichte.
In einem größeren Leistungssystem kann ein 3HE-Gehäuse auch gemeinsam mit anderen TPS-Plattformen eingesetzt werden. Integratoren, die unterschiedliche Rackformate vergleichen, können beispielsweise den Beitrag zur 6HE 19-Zoll-Chassis-Netzteilintegration heranziehen, wenn Leistung, Innenhöhe oder Kühlung über ein 3HE-Format hinausgehen. Wenn eine vollständige Schrankumgebung benötigt wird, unterstützt der Beitrag zum Sentinel-Y 42U 19-Zoll-Leistungsschrank die Planung auf Systemebene.
Wichtige Spezifikationen des TPS 3U-Chassis
Für die RFQ-Vorbereitung sollten Abmessungen und Materialstruktur eindeutig angegeben werden. Das TPS 3U-Chassis gehört zur 19-Zoll-Chassis-Familie und verwendet die Standardbreite von 482,6 mm. Die Gesamttiefe liegt bei etwa 671 mm, die 3HE-Höhe bei 132,5 mm. Diese Werte helfen Engineering und Einkauf, die Rackkompatibilität vor der Angebotsphase zu bestätigen.
| Position | TPS 3U-Chassis Informationen für die RFQ-Prüfung |
|---|---|
| Produkttyp | 3HE 19-Zoll-Netzteilchassis / rackmontierbares Chassis |
| Rack-Standardbreite | 482,6 mm, üblich für 19-Zoll-Racksysteme |
| Gesamtabmessungen | B 482,6 mm x T ca. 671 mm x H 132,5 mm |
| Artikelnummer | BJ990003 für die 3HE-Version |
| Materialstruktur | Stahlblech, Aluminium und verzinkte Platte je nach Chassisbereich |
| Oberflächenbehandlung | Front-, Seiten-, Ober- und Bodenplatten pulverbeschichtet; Rückplatten pulverbeschichtet oder vernickelt; Griffe farblos oxidiert |
| Farbe | RAL 7035 als Standardreferenz, Anpassung nach Projektklärung möglich |
| Lieferumfang | Frontplatte, Seitenplatten, Ober- und Bodenplatten sowie Griffe |
Diese Parameter dienen als erster RFQ-Filter. Wenn das System eine andere Tiefe, Frontplattenbearbeitung, spezielle Steckverbinder-Ausschnitte, geänderte Lüftung, Projektfarbe oder Integration in ein übergeordnetes Schrankkonzept benötigt, sollte der Käufer von der Artikelauswahl zur Lösungsberatung wechseln. TPS unterstützt diesen Schritt über die 19-Zoll-Schränke und Chassis Kompetenz.
Die Abmessungsprüfung ist eine der schnellsten Möglichkeiten, RFQ-Verzögerungen zu vermeiden. Breite, Höhe, Tiefe, Griffüberstand und Rückseitenzugang sollten vor der Angebotserstellung bestätigt werden.
Auswahllogik für Engineering und Integration
Die richtige Entscheidung für ein 3HE-Chassis beginnt mit der Systemarchitektur. Ein mechanisches Gehäuse sollte erst ausgewählt werden, wenn Hauptkomponenten, Luftführung, Verdrahtungsrichtung, Servicezugang und Rackposition bekannt sind. Eine Auswahl nur nach Höheneinheit kann unnötige Risiken erzeugen: Ein System kann zwar in der Höhe passen, aber an thermischer Reserve, Kabelraum, Steckverbinderzugang oder Montagereihenfolge scheitern.
1. Formfaktor und Rackpassung bestätigen
Das 3HE-Format eignet sich, wenn die Chassishöhe von 132,5 mm ausreichend Innenvolumen für den elektrischen und mechanischen Aufbau bietet. Ingenieure sollten prüfen, ob Frontplatte, Montagebohrungen, Griffe und Rückseitenlayout zur Schrankstruktur passen. In 19-Zoll-Leistungssystemen können bereits kleine Unterschiede bei Grifftiefe oder Steckverbinderüberstand die Türfreiheit und Kabelverlegung beeinflussen.
2. Kühlkonzept an interne Wärmequellen anpassen
Thermische Auslegung ist ein zentrales Auswahlthema. Ein Chassis für Leistungselektronik, programmierbare Versorgungsmodule oder Lastmodule kann Front-zu-Rück-Luftführung, seitliche Lüftung, gefilterte Schrankluft oder forcierte Belüftung benötigen. Lüftungsöffnungen dürfen nicht durch Schienen, Kabelkanäle, Nachbargeräte oder Frontplattenzubehör blockiert werden. Wenn das Chassis neben leistungsstarken Geräten installiert wird, sollte auch die Wärmeabfuhr auf Schrankebene geprüft werden.
Bei Projekten, in denen das Chassis Teil einer größeren Stromversorgungsarchitektur ist, liefern TPS Inhalte zu 6U programmierbaren DC-Netzgeräten und regenerativen DC-Lastsystemen hilfreichen Kontext für Luftführung, Tiefe und Servicezugang. Ziel ist nicht, jedes Projekt in ein Standardchassis zu zwingen, sondern das Gehäuse an elektrische Funktion und Einsatzumgebung anzupassen.
3. Material, Oberfläche und Projektoptik prüfen
Das TPS 3U-Chassis nutzt eine Materialkombination aus Stahlblech, Aluminium und verzinkter Platte. Pulverbeschichtete Front-, Seiten-, Ober- und Bodenplatten sorgen für eine industrielle Oberfläche, während die Rückplatte je nach Projektbedarf pulverbeschichtet oder vernickelt sein kann. Für wiederholbare Systeme können Farbkonsistenz, Beschriftung, Labelposition und Frontplattenfinish für Produktidentität und Serviceabläufe relevant sein.
Integrations- und Montageaspekte
Ein 3HE 19-Zoll-Chassis sollte immer als Teil des gesamten Rack-Ökosystems betrachtet werden. Die mechanische Entscheidung beeinflusst Stromverteilung, Signalverdrahtung, Erdung, Lüftung, Servicezugang und Sicherheitsdokumentation. Vor der RFQ sollte das Engineering die Installationsumgebung so klar beschreiben, dass TPS die passende Konfiguration oder eine gleichwertige Lösung empfehlen kann.
Frontplattenlayout und Bedienzugang
Die Frontplatte kann Anzeigen, Displays, Schalter, Lufteinlässe, Beschriftungen, Notzugänge oder Schutzabdeckungen benötigen. Das TPS Basis-Chassis umfasst Frontplatte und Griffe und bietet Integratoren damit einen definierten Startpunkt. Wenn zusätzliche Ausschnitte, andere Griffpositionen, spezielle Farben oder Integration mit vorhandener Rackhardware erforderlich sind, sollte dies in der RFQ eindeutig angegeben werden.
Rückseitenverkabelung und Serviceabstand
Der Zugang auf der Rückseite wird häufig unterschätzt. Leistungssteckverbinder, Signalschnittstellen, Sicherungen, Erdungspunkte, Kommunikationsports und Kabelklemmen können mehr Tiefe erfordern als erwartet. Einkaufsteams sollten vom Engineering Angaben zu Steckverbinderüberstand, Kabelbiegeradius und Türfreiheit anfordern, bevor die Chassisauswahl freigegeben wird. Das ist besonders wichtig in dicht bestückten Schränken oder transportablen Prüfsystemen.
Eine belastbare Chassis-RFQ sollte Racklayout, interne Komponenten, Luftführungsrichtung, Steckverbinderpositionen und erforderliche Front- oder Rückplattenanpassungen enthalten.
Erdung, EMV-Planung und Zuverlässigkeit
Mechanischer Aufbau und elektrische Zuverlässigkeit hängen eng zusammen. Das Chassis sollte eine saubere Erdung, nachvollziehbare Potentialverbindungen, sichere Trennung von Leistungs- und Signalleitungen sowie ein praktisches Servicekonzept unterstützen. Wenn das Gehäuse in Systemen mit Leistungswandlung, Schaltgeräten oder Messtechnik eingesetzt wird, sollte die RFQ Informationen zu EMV-Sensibilität, Isolationsabständen, Sicherheitskennzeichnung, PE-Punkten und Umgebungsbedingungen enthalten.
TPS unterstützt Kunden, die mehr als ein leeres Gehäuse benötigen. Je nach Projektumfang kann das Chassis mit Netzteilmodulen, DIN-Schienen-Komponenten, Steuerelektronik oder einem übergeordneten Schrankkonzept kombiniert werden. Kompakte Hilfsenergie lässt sich beispielsweise mit Ressourcen wie dem TPS010-100W GP Serie DIN-Schienen-Netzteil bewerten, während höhere Schrankleistungen über TPS Chassis- und Schrankberatung geklärt werden können.
Was der Einkauf vor der Angebotsanfrage klären sollte
Für BoFu-orientierte Einkäufer ist nicht die allgemeine Produktbeschreibung der größte Mehrwert, sondern eine RFQ-fähige Checkliste. Eine klare Anfrage reduziert Rückfragen, verhindert falsche Lieferantenvergleiche und hilft technischen sowie kaufmännischen Teams, die Projekttauglichkeit besser zu bewerten.
Empfohlene RFQ-Checkliste
- Benötigte Chassisgröße: 3HE 19-Zoll oder Vergleich mit 1HE, 2HE, 4HE, 5HE oder 6HE.
- Basisreferenz: TPS 3U-Chassis, Artikel BJ990003, oder Link zur 3U-Chassis Produktseite.
- Menge: Prototyp, Vorserie, Projektcharge oder wiederkehrender Serienbedarf.
- Mechanische Anpassungen: Ausschnitte, Frontplattenbearbeitung, Rückseitenlayout, Bohrungen, Griffoptionen, Beschriftung oder Farbe.
- Interne Komponenten: Leistungsmodule, Steuerplatinen, Klemmen, Lüfter, Filter, Kabelsätze und Halterungen.
- Thermisches Konzept: erwartete Verlustleistung, Luftführungsrichtung, Schranktemperatur, Lüfterbedarf und Wartungszugang.
- Dokumentationsbedarf: Zeichnungen, Prüfanforderungen, Zertifikate, Packliste und projektspezifische Qualitätsdokumente.
- Kaufmännische Informationen: gewünschter Liefertermin, Lieferort, bevorzugte Incoterms und Angebotsgültigkeit.
Der Einkauf sollte nicht nur den Stückpreis des Gehäuses vergleichen. In industriellen Projekten ist oft der Lieferant mit dem geringeren Projektrisiko entscheidend: Er kann Abmessungen klären, Integrationsgrenzen prüfen, wiederholbare Lieferung unterstützen und zuverlässig kommunizieren. TPS positioniert das 3U-Chassis daher nicht nur als mechanischen Artikel, sondern als Teil einer umfassenderen Fähigkeit für B2B-Kunden mit Integrationsbedarf.
Wie TPS projektbezogene Chassis- und Schranklösungen unterstützt
TPS ELEKTRONIK unterstützt globale B2B-Kunden mit Produkten und Lösungskompetenz für 19-Zoll-Chassis, Schaltschränke, Netzteilintegration und verwandte Elektroniksysteme. Das ist besonders wichtig für Käufer, die Lieferantenfragmentierung reduzieren möchten. Statt Gehäuse, Netzteil, Schrank und Integrationsunterstützung getrennt zu beschaffen, können Kunden den gesamten Projektkontext mit TPS abstimmen und den benötigten Leistungsumfang klären.
Für eine direkte Beschaffung bietet der 3U-Chassis Shop-Artikel einen definierten Startpunkt. Für Engineering-Projekte ist die Seite TPS 19-Zoll-Schränke und Chassis der bessere nächste Schritt, weil sie die Diskussion über Alternativen, Anpassungen, Schrankabgleich und projektspezifische Anforderungen unterstützt.
In Anwendungen auf Schrankebene kann das 3HE-Chassis Teil einer größeren TPS Power-Lösung sein. Kunden, die ein Leistungselektronik-Rack planen, können beispielsweise 750 V bidirektionale Leistungsmodule, AC-DC bidirektionale Leistungsmodule für Zellformierung oder kompakte Steuerungsversorgung mit der TPS030-130W PRO Serie prüfen. So wird die Chassisauswahl an der elektrischen Architektur ausgerichtet und nicht als späte mechanische Einzelbeschaffung behandelt.
Für eine RFQ senden Sie TPS idealerweise Chassisgröße, Menge, Integrationsumfang, Schrankumgebung, Anpassungsbedarf und Zieltermin.
Wann Sie TPS Vertrieb oder Engineering kontaktieren sollten
Kontaktieren Sie TPS, wenn das Projekt Sonderabmessungen, geänderte Platten, Kühlungsfragen, Schrankabgleich, interne Montage, wiederkehrende Lieferung oder mehrere Produktkategorien umfasst. Eine Vertriebsanfrage ist auch sinnvoll, wenn Ihr Team 3HE-, 4HE- und 6HE-Chassis vergleicht oder das Gehäuse eine Netzteilintegration mit konkreten thermischen und elektrischen Randbedingungen unterstützen muss.
RFQ CTA: Prüfen Sie die TPS 3U-Chassis Produktseite für den Basisartikel und kontaktieren Sie TPS anschließend über die Seite 19-Zoll-Schränke und Chassis, um ein Angebot, technische Beratung oder einen projektbezogenen Chassis- und Schrankvorschlag anzufordern.
FAQ
Ist das TPS 3U-Chassis für Standard-19-Zoll-Racks geeignet?
Ja. Das Chassis nutzt die 482,6 mm 19-Zoll-Standardbreite. Ingenieure sollten dennoch Schranktiefe, Griffüberstand, Steckverbinderprojektion und Schienenposition vor der Freigabe prüfen.
Welche Informationen gehören in eine RFQ?
Nennen Sie Produktlink oder Artikelnummer, Menge, Zieltermin, Installationsumgebung, interne Komponenten, Luftführung, mechanische Anpassungen, Dokumentationsbedarf und Lieferort.
Kann TPS kundenspezifische Chassis-Anforderungen unterstützen?
TPS kann projektspezifische Anforderungen wie geänderte Platten, Farbe, Schrankabgleich, Integrationsunterstützung und gleichwertige 19-Zoll-Chassis-Lösungen prüfen. Die finale Machbarkeit hängt von technischem Umfang, Menge, Dokumentation und Zeitplan ab.
Wie sollte der Einkauf Chassis-Lieferanten vergleichen?
Der Einkauf sollte Passform, Wiederholbarkeit, Anpassungsunterstützung, Kommunikationsqualität, Lieferfähigkeit und Integrationserfahrung vergleichen. Der reine Stückpreis zeigt nicht, ob ein Lieferant ein komplettes Industrieprojekt zuverlässig unterstützen kann.
Wo kann ich ein Angebot anfragen?
Starten Sie mit der TPS 3U-Chassis Produktseite und nutzen Sie anschließend die Seite TPS 19-Zoll-Schränke und Chassis, um Vertriebskontakt, RFQ-Unterstützung oder Lösungsberatung anzufordern.
