TPS030-130W Pro Serie DIN-Schienen-Netzteil: 12V/24V IP30 Auswahl für RFQ-sichere Schaltschränke

Warum die Pro Serie für BoFu-Schaltschrankprojekte passt

BoFu-Nutzer kommen meist nicht mit einer allgemeinen Rechercheabsicht, sondern mit einem konkreten Projekt. Spannung, Schaltschrankumgebung, Stückzahlen und Beschaffungsfenster sind oft bereits umrissen. Was noch fehlt, ist ein Lieferant, der Auswahl, Dokumentation und Projektabwicklung zusammenbringt. Die TPS030-130W Pro Serie ist dafür geeignet, weil sie eine klare DIN-Schienen-Serie mit 12V- und 24V-Modellen, vier Leistungsklassen sowie definierten elektrischen, mechanischen und umgebungsbezogenen Parametern bietet.

Für Systemintegratoren zählt die technische Durchgängigkeit. Eine Serie kann kleine I/O-Lasten, Sensorversorgung, Steuerrelais, LED-nahe Verbraucher und höhere Hilfsspannungszweige abdecken, ohne das Installationskonzept grundsätzlich zu ändern. Für Schaltschrankbauer zählt die Bauform: DIN-Schienenmontage auf TS35/7,5 oder TS35/15, vertikale Montage, PC-110(+) UL94V-0 Gehäusematerial und kompakte Breitenstufen erleichtern Layout und Stücklistenvergleich. Für den Einkauf zählt eine klare Typenliste mit belastbaren Daten. Für Elektroingenieure zählen Eingangsspannungsbereich, Haltezeit, Ableitstrom, Restwelligkeit/Rauschen und Derating.

TPS Elektronik positioniert DIN-Schienen-Netzteile als Teil eines breiteren DIN-Schienen-Netzteil-Portfolios mit kompakter GP Series, effizienter Pro Series und leistungsstärkerer Peak DR+ Series. Genau das ist im RFQ-Prozess wichtig: Viele Projekte benötigen nicht nur ein einzelnes Netzteil, sondern mehrere Versorgungsebenen, eventuell mit unterschiedlichen Leistungsreserven. TPS kann die Produktauswahl unterstützen und bei Bedarf über gleichwertige Lösungen, Integrationsanforderungen oder projektbezogene Beschaffung sprechen.

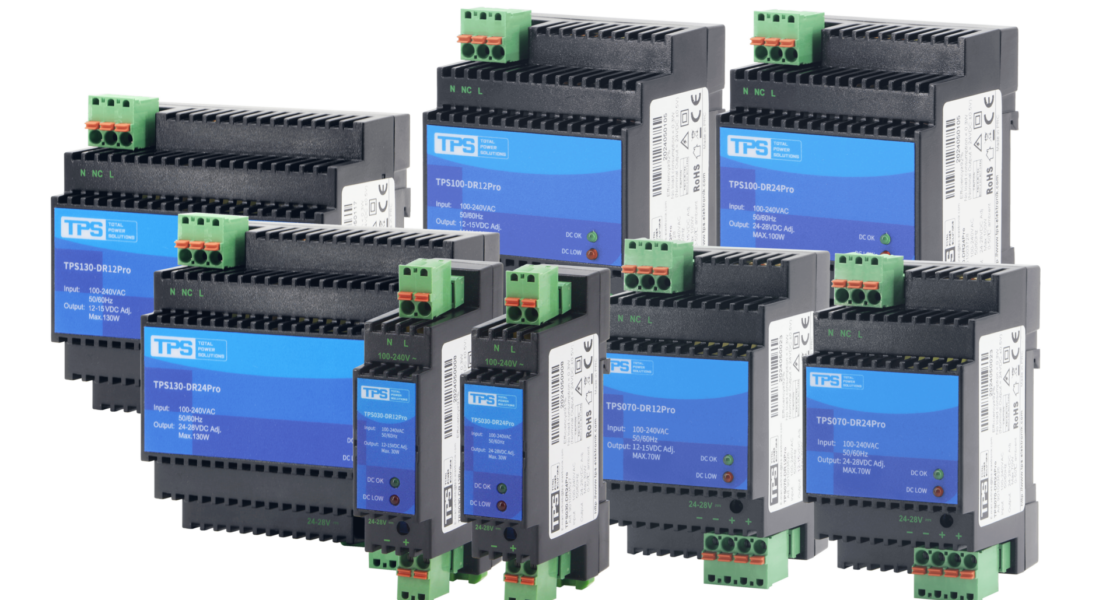

Modellübersicht: 30W bis 130W, 12V und 24V

Die Pro Serie bietet eine saubere Auswahlleiter. Zuerst wird die Ausgangsspannung festgelegt, dann der Dauerstrom mit sinnvoller Reserve berechnet, anschließend werden Schaltschrankbreite, thermische Umgebung und Restwelligkeit geprüft. Die 12V-Ausführungen decken 12-15V ab, die 24V-Ausführungen 24-28V. Alle Modelle unterstützen 90-264VAC oder 120-370VDC Eingang automatisch, was die Diskussion globaler Schaltschrankplattformen erleichtert.

Wenn die Last nahe am maximalen Strom liegt, sollte nicht nur nach Nennleistung ausgewählt werden. Umgebungstemperatur, Dauerbetrieb, Einschaltverhalten nachgelagerter Verbraucher und geforderte Reserve müssen in die Bewertung einfließen. Für die frühe Lieferantenauswahl kann TPS prüfen, ob TPS100-DR24Pro, TPS130-DR24Pro oder eine andere 12V-/24V-Ausführung besser zum Schaltschrank passt.

Für eine vollständige Produktdiskussion oder eine RFQ über mehrere Schaltschränke nutzen Sie den TPS DIN-Schienen-Kontaktpfad, damit Auswahl, Verfügbarkeit, Dokumentation und mögliche Alternativen gemeinsam bewertet werden können.

Elektrische Auswahlkriterien, die RFQs entscheiden

Eingangsbereich, Wirkungsgrad und Schaltschrankwärme

Internationale B2B-Projekte benötigen häufig eine technische Plattform, die in verschiedenen Netzumgebungen eingesetzt werden kann. Die TPS030-130W Pro Serie unterstützt 90-264VAC oder 120-370VDC Eingang automatisch und arbeitet mit 47-63Hz. Damit lässt sich eine gemeinsame Schaltschrankplattform für unterschiedliche Märkte diskutieren, während lokale Installationsbedingungen und Freigaben im Projekt sauber geprüft werden.

Der Wirkungsgrad ist mit mehr als 93% bei 230VAC und maximaler Last unter Konvektionskühlung angegeben. Im Schaltschrank ist das nicht nur eine Energiekennzahl, sondern beeinflusst Wärmebilanz, Bauteilabstände und langfristige Zuverlässigkeit. Da die Serie konvektionsgekühlt ist, sollten Luftzirkulation und Abstand zu starken Wärmequellen früh berücksichtigt werden. Die Derating-Kurven zeigen nutzbare Volllast bis 50°C Umgebung und eine Reduktion der verfügbaren Ausgangsleistung bis 70°C. Für Elektroingenieure bedeutet das: Der Laststrom muss zur realen Schaltschranktemperatur passen, nicht nur zur Raumtemperatur.

Haltezeit, Einschaltstrom und Restwelligkeit/Rauschen

Das Datenblatt nennt 20ms Haltezeit bei Volllast und 230VAC, 40A Einschaltstrom bei Kaltstart sowie maximal 0,2mA Ableitstrom bei 265VAC/60Hz. Diese Werte sind wichtig, wenn mehrere Netzteile, Schutzgeräte oder geschaltete Zweige im selben Schaltschrank betrieben werden. Sie helfen zu bewerten, ob im Abzweig oder in der Schaltschrankauslegung zusätzliche Abstimmung erforderlich ist.

Die Werte für Restwelligkeit/Rauschen unterscheiden sich je nach Modell und Ausgangsspannung. Die 30W-12V- und 70W-12V-Ausführungen sind beispielsweise mit 120mV gelistet, während die 130W-24V-Ausführung mit 200mV angegeben ist. Bei empfindlicher Sensorik, Kommunikationsmodulen oder analogen Messkreisen sollte die RFQ diese Lasten beschreiben, damit TPS prüfen kann, ob ein Pro Modell genügt oder ob Filterung, Layoutanpassung oder ein anderer Lösungspfad sinnvoll ist.

Installation, Schaltschranklayout und Integration

In der RFQ-Prüfung sind Installationsdetails häufig entscheidender, als es zunächst wirkt. Ein technisch passendes DIN-Schienen-Netzteil kann ein Projekt dennoch verzögern, wenn Schienenplatz, Klemmenzugang oder Luftführung falsch angenommen werden. Die TPS030-130W Pro Serie ist für Montage auf DIN Rail TS35/7,5 oder TS35/15 in vertikaler Ausrichtung vorgesehen. N-, L- und DC-Klemmen unterstützen Leitungen AWG26-14, also 0,15-2,5mm², mit 300VAC Angabe. Frontseitige LED-Anzeigen für DC-OK und DC-LOW helfen Inbetriebnehmern, den Versorgungszustand schnell zu erkennen.

Die mechanische Staffelung ist klar: 30W nutzt 91 x 23 x 60mm, 70W nutzt 91 x 53 x 60mm, 100W nutzt 91 x 71 x 60mm und 130W nutzt 91 x 90 x 60mm. Diese vorhersehbare Breitenentwicklung unterstützt die Schaltschrankplanung. Schaltschrankbauer können die Schienenlänge früh reservieren und vermeiden späte Änderungen, wenn das Projekt von der Planung in die Fertigung übergeht. Wenn die Stückliste flexibel zwischen 70W und 100W bleiben soll, sollten Schienenplatz und Verdrahtung bereits vor Angebotsfreigabe geprüft werden.

TPS kann diese Integrationsphase unterstützen, indem Ausgangsspannung, Lastliste, Schaltschrankumgebung und Variante gemeinsam bewertet werden. Für kompakte 24V-Aufgaben kann der TPS070-DR24Pro ausreichen; bei höheren Steuerlasten ist der TPS130-DR24Pro häufig der sinnvollere Startpunkt. Wenn das Projekt ein anderes Leistungsprofil verlangt, kann TPS auch eine gleichwertige oder angrenzende DIN-Schienen-Lösung prüfen, statt ein einzelnes Modell in eine unpassende Anwendung zu zwingen.

Compliance, Zuverlässigkeit und Einkaufsrisiko

Der Einkauf beschafft nicht nur Watt. Er reduziert Projektrisiko. Das Datenblatt der Pro Serie nennt CE-Konformität mit Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU. Außerdem werden LED-Sicherheitszertifizierung nach EN61347-2-13 und Designziele wie IEC/EN/CSA/EN60601-1, EN62368-1, EN55011 Class A und EN55032 Class A genannt. Bei medizinischen oder sicherheitsnahen Anwendungen sollte der genaue Systemfreigabepfad immer projektbezogen geprüft werden, da die finale Zulassung vom vollständigen Gerät oder Schaltschrank abhängt.

Auch Zuverlässigkeitsdaten sind für die Lieferantenauswahl relevant. Angegeben sind -20°C bis +50°C Betriebstemperatur mit Derating von 50°C bis 70°C, -40°C bis +85°C Lagertemperatur, 20-90%RH nicht kondensierend im Betrieb, 10-95%RH nicht kondensierend bei Lagerung, 3000m Einsatzhöhe und ein nach MIL-HDBK-217F bei 25°C demonstrierter MTBF-Wert von über 350.000 Stunden. Die Angabe 3kVAC Eingang-Ausgang für 60 Sekunden sowie 5 Jahre Garantie bieten weitere Parameter für Engineering und Einkauf.

Für den Projekteinkauf verkürzt diese Datengrundlage die Lieferantenqualifizierung. Statt nur einen Stückpreis abzufragen, kann die RFQ das genaue Modell, Datenblatt, Compliance-Hinweise, Lieferzeit, Verpackung, Ersatzoptionen und Dokumentationsformat anfordern. Das ist besonders wertvoll für globale B2B-Kunden, die konsistente Produkte über mehrere Schaltschrankaufbauten oder regionale Varianten hinweg benötigen.

Anwendungsfit und verwandte TPS-Lösungspfade

Die TPS030-130W Pro Serie passt zu Gebäudeautomation, Alarm- und Sicherheitstechnik, LED-Beleuchtung, Umweltkontrollsystemen, industrieller Automatisierungstechnik und Medizintechnik. Diese Anwendungen benötigen häufig stabile 12V- oder 24V-Hilfsspannung in begrenztem Schaltschrankraum. Gleichzeitig brauchen sie einen Lieferanten, der Installationsbedingungen versteht und nicht nur ein Einzelgerät liefert.

Wenn das Projekt besonders kompakt oder kostenbewusst ist, lohnt sich der Vergleich mit der TPS GP Serie als kompaktes Schaltnetzteil. Bei größeren transienten Anforderungen oder höheren Leistungen kann die Peak DR+ Diskussion zum 170% Leistungsboost oder die TPS100-320W Peak DR+ Serie sinnvoll sein. Für Prüfplätze oder Laboranwendungen statt DIN-Schienenmontage bietet TPS programmierbare DC-Optionen wie EA-PS 3200-02 C und EA-PSI 9000 DT. Für Energiespeicher, Zellformierung oder rückspeisende Testumgebungen kann TPS außerdem bidirektionale Leistungsmodule unterstützen, etwa AC/DC bidirektionale Leistungsmodule für 14V Zellformierung oder 750V bidirektionale Leistungsmodule.

Dieser Lösungspfad ist für RFQ-Konversion wichtig. Ein Kunde fragt möglicherweise zunächst nur nach einem 24V DIN-Schienen-Netzteil. Im Gesamtprojekt können aber Schaltschrankversorgung, Prüfversorgung, rückspeisende Lasten und Engineering-Support zusammenkommen. TPS verfügt über Produkt- und Lösungskompetenz, um die übergreifende Leistungsarchitektur zu besprechen, gleichwertige Lösungen zu prüfen und globale B2B-Teams vom Datenblatt zur beschaffbaren Lösung zu führen.

RFQ-Checkliste für schnelle Angebotsklärung

Eine gute RFQ muss nicht lang sein, sollte aber vermeidbare Unsicherheit entfernen. Senden Sie TPS die Ziel-Ausgangsspannung, Dauerlast, mögliche Spitzen- oder Einschaltlasten, Schaltschranktemperatur, erforderliche Normen oder Nachweise, verfügbaren DIN-Schienenplatz, Jahresmenge, Terminplan und kundenspezifische Dokumentationsanforderungen. Wenn ein bestehendes Netzteil ersetzt wird, sollten die elektrischen Anforderungen und Einbaubedingungen beschrieben werden, statt den alten Markennamen in den Mittelpunkt zu stellen. TPS kann dann bewerten, ob ein Pro Modell oder eine andere TPS-unterstützte DIN-Schienen-Lösung technisch passt.

Was jede Rolle vor Freigabe prüfen sollte

• Systemintegratoren: Lasttopologie, Reserve, Empfindlichkeit nachgelagerter Verbraucher und Inbetriebnahmeerwartungen prüfen.
• Schaltschrankbauer: DIN-Schienenplatz, vertikale Montage, Leiterquerschnitt, Klemmenzugang und Schaltschrankthermik prüfen.
• Einkauf: Modellnummer, Mengenstaffeln, Lieferplan, Dokumentationsbedarf und langfristige Verfügbarkeit klären.
• Elektroingenieure: Eingangsbereich, Ausgangsjustage, Restwelligkeit/Rauschen, Haltezeit, Einschaltstrom, Ableitstrom und Derating bewerten.

Für die direkte Produktauswahl stehen TPS030-DR12Pro, TPS030-DR24Pro, TPS070-DR12Pro, TPS070-DR24Pro, TPS100-DR12Pro, TPS100-DR24Pro, TPS130-DR12Pro und TPS130-DR24Pro zur Verfügung. Für Angebot, Lieferantenbewertung oder projektbezogene Empfehlung kontaktieren Sie TPS über die DIN-Schienen-Netzteil-Seite.

Besprechen Sie Ihre 12V- oder 24V-DIN-Schienen-Netzteil-RFQ mit TPS

Ob einzelnes 30W DIN-Schienen-Netzteil, 130W 24V-Schaltschrankversorgung oder abgestimmtes Produktpaket für mehrere Automatisierungsschränke: TPS unterstützt Produktauswahl, Prüfung gleichwertiger Lösungen, Dokumentation und Projektkoordination für globale B2B-Kunden.

FAQ

Sollte ich ein 12V- oder 24V-Modell wählen?

Maßgeblich ist die benötigte Spannung der angeschlossenen Verbraucher. 12V-Modelle decken 12-15V ab, 24V-Modelle 24-28V. In Automatisierungsschränken ist 24V häufig, während 12V für bestimmte Subsysteme, LED-Technik oder Elektronik benötigt werden kann.

Welche Leistungsreserve sollte in die RFQ eingeplant werden?

Dauerstrom, Spitzenstrom, Schaltschranktemperatur und Derating sollten gemeinsam bewertet werden. Wenn der Schaltschrank über 50°C betrieben wird, muss die Derating-Kurve vor der Auswahl der Nennleistung geprüft werden. TPS kann die Lastliste in der Lieferantenauswahl bewerten.

Ist die Pro Serie für regulierte oder sicherheitsnahe Systeme geeignet?

Das Datenblatt nennt CE-Konformität mit Niederspannungs- und EMV-Richtlinie, LED-Sicherheitszertifizierung nach EN61347-2-13 und mehrere Design-to-Standards. Die finale Systemfreigabe hängt vom vollständigen Gerät oder Schaltschrank ab, daher sollten Compliance-Anforderungen in der RFQ klar genannt werden.

Kann TPS bei Ersatz- oder Alternativprojekten unterstützen?

Ja. Geben Sie Spannung, Strom, Platzbedarf, Klemmenanordnung, Normenumfeld und Betriebsbedingungen an. TPS kann prüfen, ob ein Pro Modell oder eine andere TPS-unterstützte DIN-Schienen-Lösung technisch geeignet ist.

Wo sollte eine Projektanfrage gestellt werden?

Nutzen Sie die TPS DIN-Schienen-Netzteil-Seite für RFQ und Lösungsberatung. Lastliste, Zielmodell, Jahresmenge und Terminplan beschleunigen die Angebotserstellung.
