Für Systemintegratoren, Schaltschrankbauer und Einkaufsteams in der Gebäudeautomation geht es bei der Auswahl eines Netzteils nicht nur um die Wattzahl. Es geht auch um Platz im Schaltschrank, Standby-Energieverbrauch, Wärmemanagement und die Einhaltung internationaler Sicherheitsstandards. In modernen Smart Buildings wird jeder Millimeter DIN-Schienen-Platz von KNX-Controllern, BACnet-Gateways, HVAC-Modulen und IoT-Gateways beansprucht – und jedes Milliwatt Standby-Leistung erhöht den Energie-Fußabdruck des Gebäudes.
Das TPS010-GP24V (custom din rail power supply 24v), Teil der TPS010-100W GP-Serie von TPS Elektronik, ist ein leistungsstarkes DIN-Schienen-Netzteil, das speziell für Gebäudeautomationsanwendungen entwickelt wurde. Es liefert 24V DC bei 0,42A mit 10W Ausgangsleistung, verfügt über einen Standby-Verbrauch von <0,3W im Lastlosbetrieb, erreicht 80% Wirkungsgrad und passt in ein ultrakompaktes 91×23×60mm Gehäuse – damit ist es die ideale Stromversorgungslösung für energiebewusste, platzbegrenzte Gebäudeautomations-Schaltschränke.
1. Die Herausforderung der Gebäudeautomation: Platz, Energie und Zuverlässigkeit

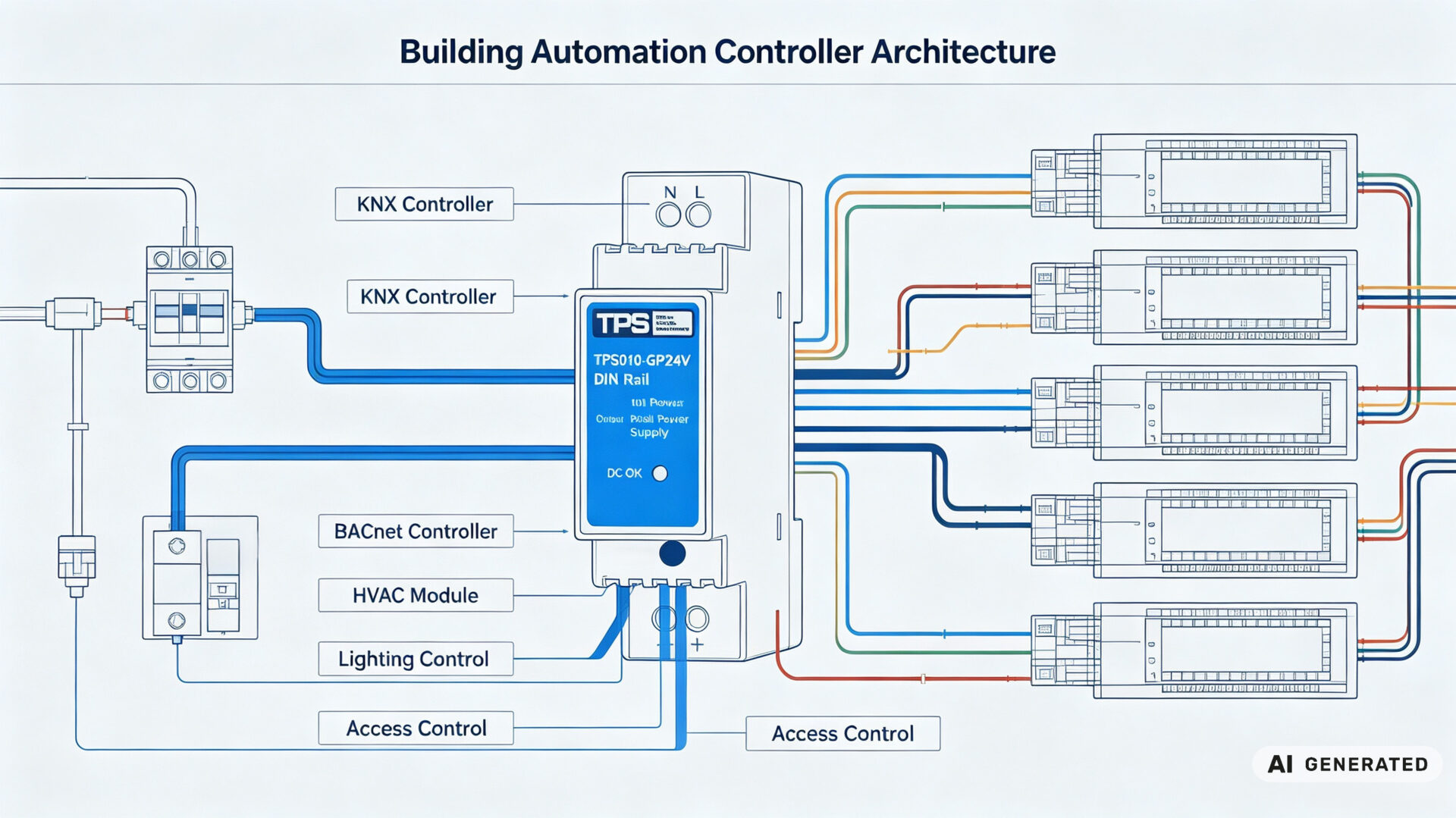

Gebäudeautomationssysteme sind das Rückgrat moderner Smart Buildings. Sie integrieren HLK-Steuerung, Lichtmanagement, Zutrittskontrolle, Brandschutz und Energiemonitoring in einer einheitlichen Infrastruktur, die Komfort, Sicherheit und Energieeffizienz optimiert. Im Zentrum jedes Gebäudeautomations-Schaltschranks stehen die Controller – KNX-Geräte, BACnet-Gateways, DDC-Controller und IoT-Gateways – die eine stabile, saubere Gleichstromversorgung für den zuverlässigen 24/7/365-Betrieb benötigen.
Für Systemintegratoren und Schaltschrankbauer stellen Gebäudeautomations-Schaltschränke drei miteinander verbundene Herausforderungen dar:
- Platzbeschränkungen: Schaltschränke werden zunehmend kompakter, jeder Millimeter DIN-Schienen-Platz ist begehrt. Ein voluminöses Netzteil zwingt Konstrukteure zu größeren Schränken oder zum Verzicht auf andere kritische Komponenten.
- Energieeffizienz: Gebäude verursachen etwa 40 % des weltweiten Energieverbrauchs. Standby-Leistung – die Energie, die Netzteile im Leerlauf verbrauchen – stellt eine erhebliche und oft übersehene Verschwendungsquelle dar. Energieregulierungen wie die europäische ErP-Richtlinie (Energy-related Products) fordern zunehmend niedrigen Standby-Verbrauch von allen Gebäudeautomationskomponenten.
- Zuverlässigkeit: Gebäudeautomationssysteme müssen kontinuierlich arbeiten. Netzteilausfälle können HLK-Systeme lahmlegen, die Sicherheit gefährden oder kritische Gebäudefunktionen stören.
Diese Herausforderungen erfordern ein Netzteil, das kompakt, effizient und zuverlässig ist. Die kundenspezifischen 24V DIN-Schienen-Netzteile von TPS Elektronik sind genau auf diese Anforderungen ausgelegt.

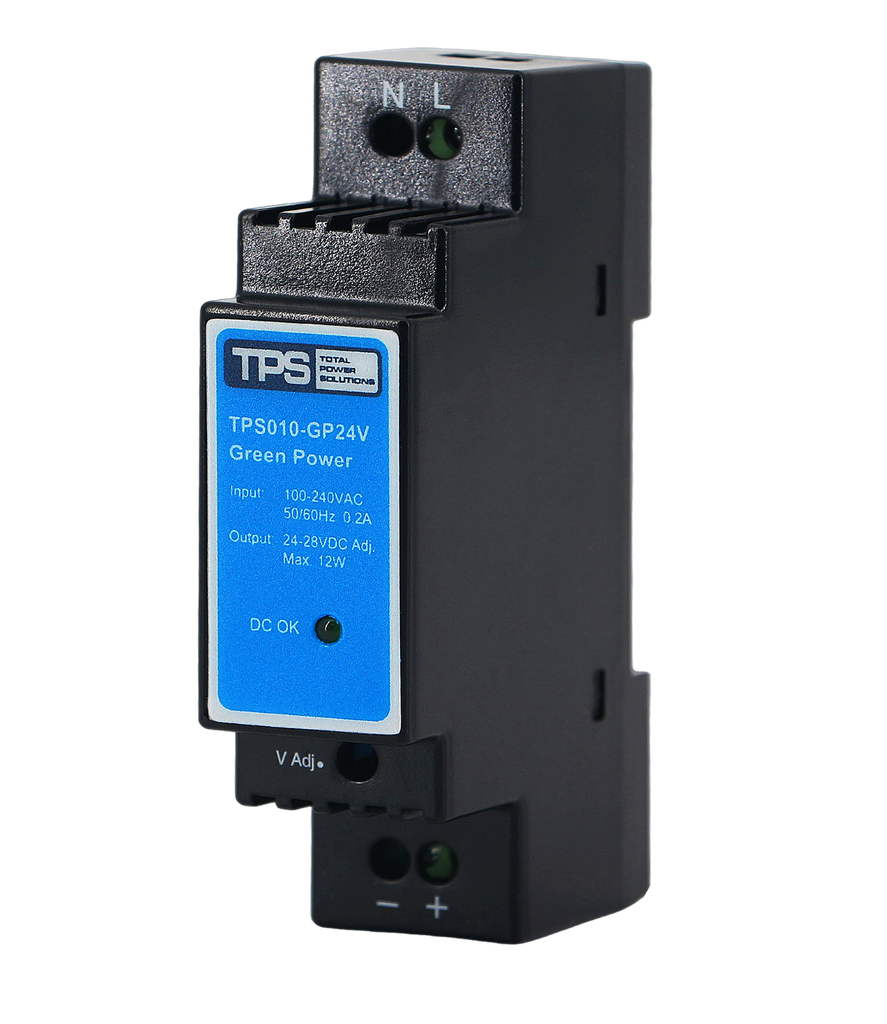

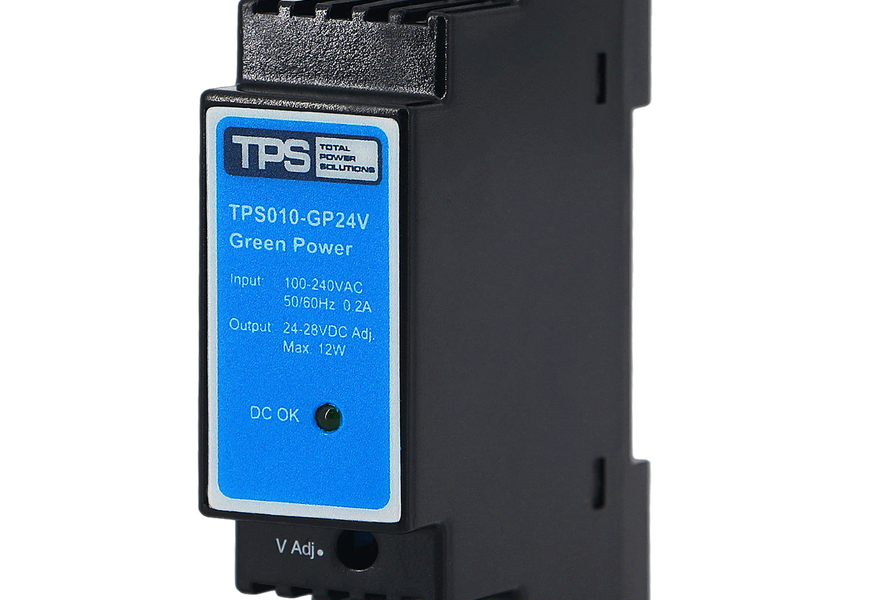

2. Produktübersicht: TPS010-GP24V DIN-Schienen-Netzteil
Das TPS010-GP24V ist ein leistungsstarkes AC/DC-DIN-Schienen-Netzteil der TPS010-100W GP-Serie, einer kompakten Schaltnetzteil-Plattform von 10W bis 100W. Es ist für die Montage auf TS35-DIN-Schienen (7,5 mm oder 15 mm Tiefe) ausgelegt und damit mit praktisch jedem Gebäudeautomations-Schaltschrank kompatibel.
Wichtige technische Daten für Gebäudeautomationsanwendungen:
- Ausgang: 24–28V DC einstellbar, 0,42A, 10W Nennleistung
- Eingang: 90–264V AC, 47–63Hz und 120–370V DC
- Wirkungsgrad: Bis zu 80 % bei Volllast
- Standby-Leistung: <0,3W im Lastlosbetrieb
- Restwelligkeit und Rauschen: <1 % der Ausgangsspannung
- Überbrückungszeit: 20ms bei Volllast und 230VAC-Eingang
- Schutz: Überlast (>110 %), Überspannung (OVP), Übertemperatur (OTP) – alle mit automatischer Wiederherstellung
- Kühlung: Konvektionskühlung (lüfterlos) für leisen, wartungsfreien Betrieb
- Gehäuse: PC-110(+) UL94V-0 flammhemmendes Gehäuse, IP20 Doppelisolierung
- Abmessungen: 91×23×60mm, Gewicht ca. 114g
- Garantie: 5 Jahre Herstellergarantie
Für Gebäudeautomations-Controller, die 5V, 12V oder andere Ausgangsspannungen benötigen, bietet TPS ein umfassendes Sortiment an kundenspezifischen 24V DIN-Schienen-Netzteilen mit 12V- und 24V-Modellen in der GP-Serie.
3. Ultrakompaktes Design: DIN-Schienen-Platz maximieren
Moderne Gebäudeautomations-Schaltschränke werden immer kompakter. Während Gebäudesysteme immer ausgefeilter werden, steigt die Anzahl der Controller, Gateways und I/O-Module – aber der verfügbare Schaltschrankplatz bleibt oft gleich. Jeder Millimeter DIN-Schienen-Platz ist wertvoller Raum.
Das TPS010-GP24V misst nur 91×23×60mm und ist damit eines der kompaktesten 10W-DIN-Schienen-Netzteile seiner Klasse. Dieses ultrakompakte Profil schafft wertvollen Platz für zusätzliche Controller, I/O-Module oder Sicherheitsrelais. Ein schmaleres Profil verbessert auch die Luftzirkulation im Schaltschrank, unterstützt die natürliche Konvektionskühlung und verlängert die Lebensdauer aller Komponenten.
Für ultrakompakte 24V-DIN-Schienen-Netzteile unterstützt das TPS010-GP24V sowohl TS35/7,5- als auch TS35/15-DIN-Schienen und bietet damit Flexibilität für verschiedene Schaltschrankkonfigurationen. Das leichte Design (ca. 114g) vereinfacht die Installation und reduziert die mechanische Belastung der DIN-Schiene.
Das kompakte Gehäuse verfügt über ein flammhemmendes PC-Gehäuse der Klasse UL94V-0, das auch bei internen Fehlern Sicherheit gewährleistet. Die IP20-Doppelisolierung schützt vor Berührung spannungsführender Teile und ermöglicht gleichzeitig Konvektionskühlung für leisen Betrieb.

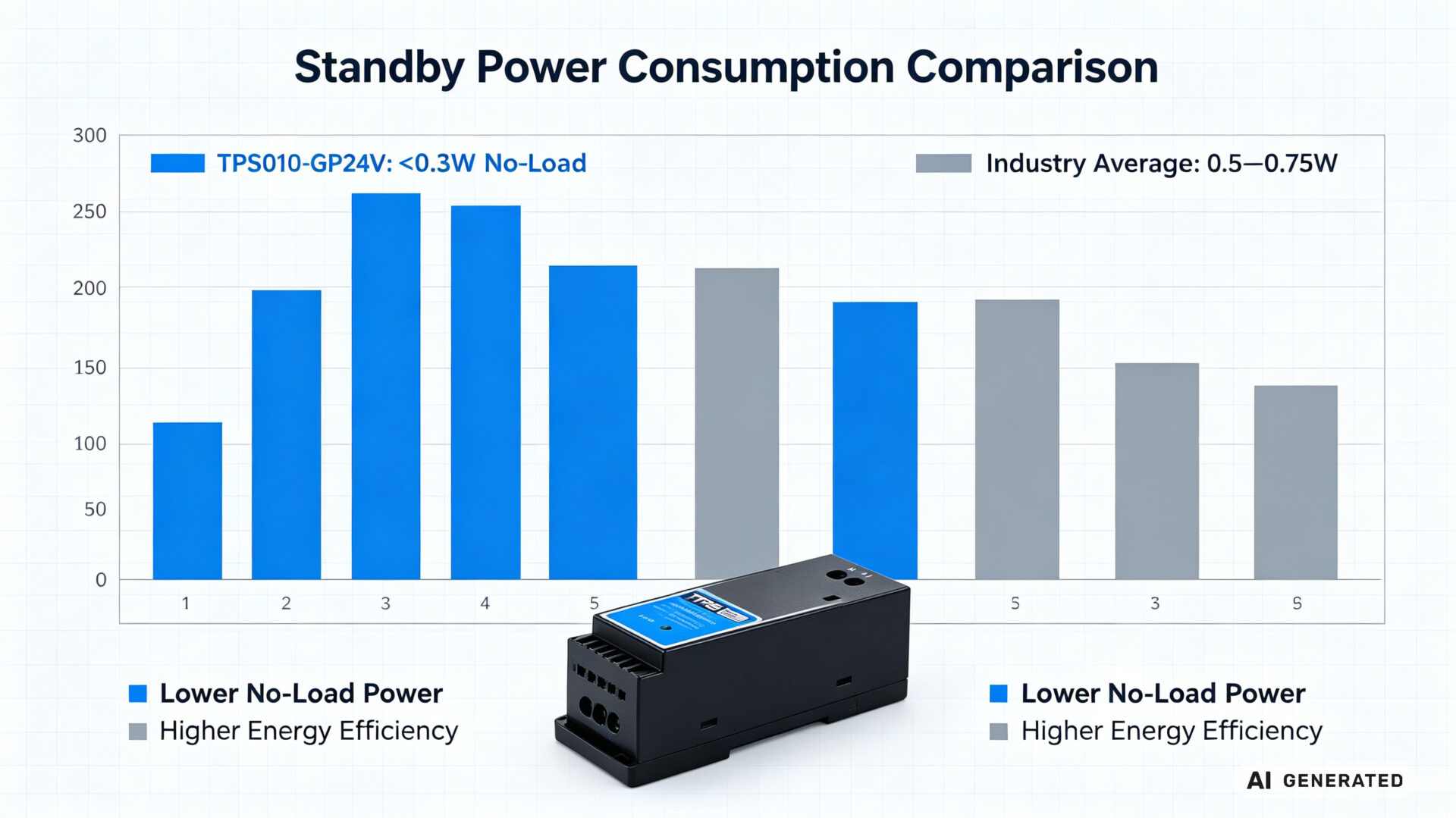

4. Niedriger Standby-Verbrauch: Energieeffizienzanforderungen erfüllen
Standby-Leistung – die Energie, die ein Netzteil verbraucht, wenn die angeschlossene Last inaktiv ist – ist ein entscheidender Faktor in der Gebäudeautomation. Bei Tausenden von Netzteilen, die in einem einzigen Geschäftsgebäude betrieben werden, summieren sich selbst kleine Standby-Verluste zu erheblichen jährlichen Energieverschwendungen.
Das TPS010-GP24V verbraucht im Lastlosbetrieb weniger als 0,3W und gehört damit zu den energieeffizientesten 10W-DIN-Schienen-Netzteilen am Markt. Im Vergleich dazu verbrauchen viele konkurrierende DIN-Schienen-Netzteile in der gleichen Leistungsklasse 0,5W bis 0,75W oder mehr im Standby-Betrieb.
Dieser niedrige Standby-Verbrauch bietet mehrere Vorteile für Gebäudeautomationssysteme:
- Reduzierte Energiekosten: Geringere Standby-Leistung bedeutet direkt niedrigere Stromrechnungen über die Lebensdauer des Gebäudes
- Einhaltung von Energieregulierungen: Erfüllt die Anforderungen der europäischen ErP-Richtlinie und anderer Energieeffizienzstandards
- Geringere Wärmeentwicklung: Weniger vergeudete Energie bedeutet weniger Wärme im Schaltschrank, geringeren Kühlbedarf und längere Lebensdauer der Komponenten
- Verbesserte Nachhaltigkeit: Trägt zu Green-Building-Zertifizierungen wie LEED und BREEAM bei
Für Standby-arme 24V-DIN-Schienen-Netzteile in der Gebäudeautomation setzt das TPS010-GP24V mit <0,3W Lastlosverbrauch einen Maßstab für Energieeffizienz in der 10W-Leistungsklasse.
5. Sicherheit und Konformität: Globale Zertifizierungen für die Gebäudeautomation
Gebäudeautomationsgeräte müssen strenge Sicherheits- und Konformitätsstandards erfüllen, um einen sicheren Betrieb und die behördliche Zulassung zu gewährleisten. Das TPS010-GP24V verfügt über ein umfassendes Zertifizierungspaket, das es für Gebäudeautomationsanwendungen weltweit geeignet macht:
- CE-Kennzeichnung: Konformität mit der Niederspannungsrichtlinie 2014/35/EU und der EMV-Richtlinie 2014/30/EU
- RoHS-konform: Beschränkung gefährlicher Stoffe für Umweltsicherheit
- EN61347-2-13: Sicherheitsstandard für elektronische Betriebsgeräte für LED- und andere Beleuchtungsanwendungen
- IEC/CSA/EN60601-1: Sicherheitsstandard für medizinische elektrische Geräte, ermöglicht den Einsatz in der Gebäudeautomation im Gesundheitswesen
- IEC/EN 62368-1: Sicherheitsstandard für Audio-/Video-, Informations- und Kommunikationstechnologiegeräte
- EN55032: EMV-Störaussendungsstandard für industrielle Umgebungen
- Intertek-ETL-Zertifizierung: Zusätzliche Sicherheit und Qualität für Spezifikateure und Einkaufsteams
Für Gebäudeautomations-Controller ist die Konformität mit IEC 62368-1 besonders relevant, da sie für die Kommunikations- und Steuerungsgeräte in modernen Smart Buildings gilt. Die Konformität des TPS010-GP24V mit diesem Standard stellt sicher, dass es in Gebäudeautomationssysteme für Märkte weltweit integriert werden kann.
TPS-DIN-Schienen-Netzteile haben auch die Intertek-ETL-Zertifizierung erhalten, die für Spezifikateure und Einkaufsteams zusätzliche Sicherheit und Qualität bietet.
6. Kundenspezifische Lösungen: Maßgeschneiderte Stromversorgung für Gebäudeautomationssysteme
Während das TPS010-GP24V die Anforderungen der meisten Gebäudeautomationsanwendungen erfüllt, erfordern einige Projekte kundenspezifische Stromversorgungslösungen – nicht standardisierte Ausgangsspannungen, spezielle Schutzprofile oder einzigartige Formfaktoren für bestimmte Schaltschranklayouts.
TPS Elektronik bietet kundenspezifische 24V DIN-Schienen-Netzteile für Gebäudeautomationsanwendungen, einschließlich:
- Kundenspezifische Ausgangsspannungen: 5V, 12V, 15V, 24V, 48V und andere nicht standardisierte Spannungen
- Kundenspezifische Leistungsbereiche: Von 10W bis 320W, mit 170 % Spitzenleistungs-Boost in der Peak DR+ Series
- Kundenspezifische Schutzfunktionen: Maßgeschneiderte OVP-, OCP- und OTP-Einstellungen für spezifische Lastanforderungen
- Kundenspezifische Formfaktoren: Angepasste Abmessungen für spezielle Schaltschranklayouts
- Kundenspezifische Kommunikationsschnittstellen: Integration mit Gebäudeautomationsprotokollen
TPS Elektronik unterstützt sowohl Standard- als auch kundenspezifische 24V DIN-Schienen-Netzteile mit Design-for-Manufacturing-Feedback, Prototypenvalidierung und Serienfertigungskapazitäten – alles in einer EMS-Umgebung.
Für KNX-kundenspezifische 24V-DIN– und BACnet-Controller-24V-DIN-Anwendungen kann TPS maßgeschneiderte Stromversorgungslösungen entwickeln, die sich nahtlos in die spezifischen Anforderungen der Gebäudeautomations-Controller integrieren – sei es eine nicht standardisierte Spannungsschiene für eine kundenspezifische Controller-Platine oder ein verbessertes thermisches Design für einen dicht bestückten Schaltschrank.
Angebot für kundenspezifisches 24V DIN-Schienen-Netzteil anfordern →
7. Technische Daten auf einen Blick
| Parameter | Spezifikation |
|---|---|
| Modell | TPS010-GP24V |
| Ausgangsspannung | 24–28V DC (einstellbar) |
| Ausgangsstrom | 0,42A |
| Ausgangsleistung | 10W |
| Eingangsspannung | 90–264V AC, 47–63Hz / 120–370V DC |
| Wirkungsgrad | Bis zu 80 % bei Volllast |
| Lastlos-Leistung | <0,3W |
| Restwelligkeit & Rauschen | <1 % der Ausgangsspannung |
| Überbrückungszeit | 20ms bei Volllast / 230VAC |
| Schutz | Überlast (>110 %), OVP, OTP (automatische Wiederherstellung) |
| Kühlung | Konvektionskühlung (lüfterlos) |
| Montage | TS35/7,5 oder TS35/15 DIN-Schiene |
| Abmessungen (B×H×T) | 91×23×60 mm |
| Gewicht | Ca. 114g |
| Gehäuse | PC-110(+) UL94V-0, IP20 |
| Zertifizierungen | CE, RoHS, EN 61347-2-13, IEC/CSA/EN 60601-1, IEC/EN 62368-1, EN55032 |
| Garantie | 5 Jahre |
