Systemintegratoren, Schaltschrankbauer und Beschaffungsteams in der Gebäudeautomation scheitern selten, weil ihnen ein Steuerungssystemdesign fehlt. Sie verlieren Zeit—und Betriebsbudget—wenn das DIN-Schienen-Netzteil in einem Smart-Building-Schaltschrank im Leerlauf und Teillastbetrieb mehr Energie verbraucht als das gesamte Steuerungssystem, das es versorgt.
Die DIN-Schienen-Netzteillösungen von TPS Elektronik für die Gebäudeautomation sind darauf ausgelegt, dieses Risiko zu eliminieren: hocheffiziente 24V-DC-Ausgänge, geringe Leerlaufleistungsaufnahme, KNX-Bus-Kompatibilität und Compliance-Dokumentation gemäß EU-Ökodesign-Anforderungen.
Besprechen Sie Ihre Gebäudeautomations-Netzteilanforderungen mit TPS →
1. Was ist ein DIN-Schienen-Netzteil für die Gebäudeautomation?
Ein DIN-Schienen-Netzteil für die Gebäudeautomation ist ein kompakter, schienenmontierter AC/DC-Wandler, der geregelte DC-Spannung—typischerweise 24V DC—an Gebäudesteuerungssysteme liefert, einschließlich HVAC-Controller, Lichtsteuermodulen, KNX-Busgeräten und Zutrittskontrollsystemen. Es wird auf Standard-35mm-DIN-Schiene in Gebäudeschaltschränken montiert, beansprucht minimalen Schrankraum und bildet das Stromrückgrat für das gesamte Automationssystem.
Gebäude verursachen nahezu 40% des globalen Energieverbrauchs, wovon etwa 40% von HVAC-Systemen und 15% von der Beleuchtung verbraucht werden. Diese Konzentration der Energienachfrage bedeutet, dass jede Effizienzverbesserung in der Gebäudesteuerungsinfrastruktur um einen Prozentpunkt messbare Auswirkungen auf die Betriebskosten hat.
1.1 Warum sich Gebäudeautomations-Netzteile von allgemeinen Industrienetzteilen unterscheiden
Gebäudeautomations-Netzteile müssen Anforderungen erfüllen, die allgemeine Industrie-DIN-Schienen-Netzteile oft übersehen:
- DIN 43880-Konformität: Gebäudeautomations-Schaltschränke verwenden häufig standardisierte Gehäuseabmessungen nach DIN 43880, die Netzteile mit spezifischen Höhen- und Breitenprofilen erfordern, die neben Leitungsschutzschaltern und Busmodulen passen.
- EN 61558-2-16-Zertifizierung: Diese Sicherheitsnorm für Schaltnetzteilgeräte mit integriertem Transformator ermöglicht die Verwendung des Netzteils ohne externen Isolierungstransformator in Steuerkreisen, was das Schaltschrankdesign vereinfacht und die Komponentenanzahl reduziert.
- Haushaltszulassung (EN 60335): Für Wohngebäudeautomationsanwendungen muss das Netzteil für den Haushaltsgebrauch zertifiziert sein—eine Anforderung, die reine Industrienetzteile nicht erfüllen.
- Geringe Leerlaufleistungsaufnahme: Gebäudeautomationssysteme arbeiten jahrelang kontinuierlich, oft bei geringer Last. Ein Netzteil, das 1W im Leerlauf zieht, verschwendet über 1.000 installierte Einheiten 8.760 kWh jährlich—genug Energie, um ein durchschnittliches Einfamilienhaus mehrere Monate zu versorgen.
1.2 KNX-Bus-Netzteilanforderungen

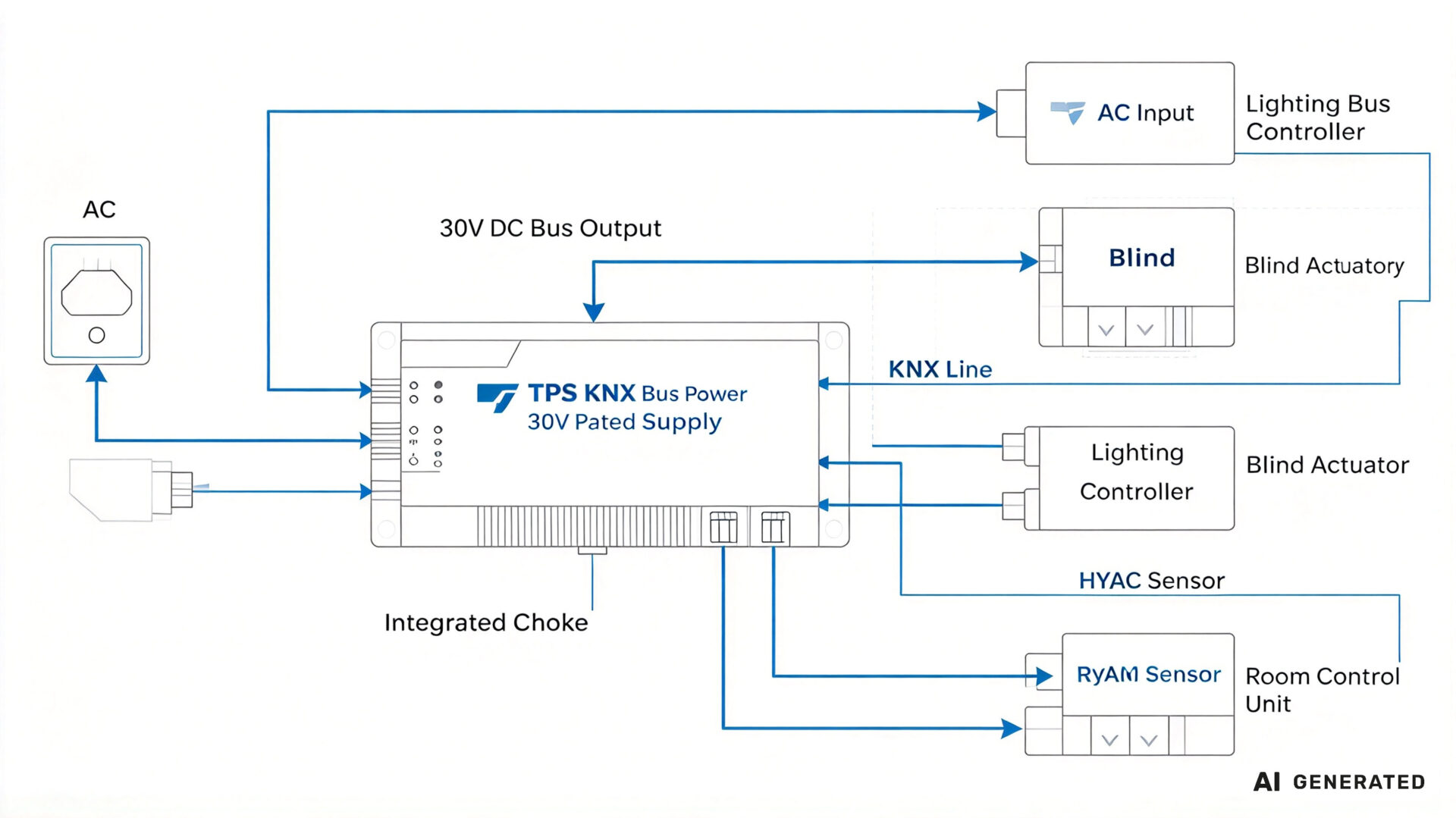

KNX ist ein weit verbreiteter offener Standard für die Gebäudeautomation, der die nahtlose Integration von Beleuchtung, Heizung, Klimatisierung, Jalousien, Sicherheit und Energiemanagementsystemen ermöglicht. KNX-Netzteile erzeugen die 30V-DC-SELV-Busspannung und müssen eine integrierte Drossel enthalten, um Datenkommunikation auf demselben Leiterpaar zu ermöglichen, das die Leistung überträgt.
KNX-Netzteilvarianten werden durch ihren Nennausgangsstrom spezifiziert: 160mA, 320mA, 640mA und 1.280mA. Die 640mA- und 1.280mA-Varianten sind in gewerblichen Gebäudeinstallationen am häufigsten, wo ein einzelnes Liniensegment bis zu 64 KNX-Geräte versorgt. Fortschrittliche KNX-Netzteile mit aktiver Drossel passen sich dynamisch an die angeschlossene Last an, erhöhen die Bus-Effizienz und unterstützen Übertragungsraten bis 1.900mA ohne magnetische Sättigung, die die Kommunikation beeinträchtigen würde.
2. Warum hohe Effizienz die Energiekosten in Smart Buildings senkt
Die Energiekosten eines Gebäudeautomations-Netzteils sind nicht auf seine Nennausgangsleistung beschränkt. Sie umfassen die im Leerlauf verbrauchte Energie, die Verluste im Teillastbetrieb (der den Gebäudeautomations-Einsatzzyklus dominiert) und die im Schaltschrank erzeugte Wärme, die durch zusätzliche Kühlung abgeführt werden muss.
2.1 Leerlauf- und Standby-Verluste: die versteckten Betriebskosten
Gebäudeautomations-Netzteile verbringen den Großteil ihrer Betriebslebensdauer bei geringer Last. HVAC-Controller ziehen möglicherweise nur während Spitzenlastperioden volle Leistung; Lichtcontroller sind tagsüber weitgehend im Leerlauf; Zutrittskontrollsysteme arbeiten intermittierend. Dennoch arbeitet das Netzteil selbst kontinuierlich, und seine Leerlaufleistungsaufnahme summiert sich unaufhörlich.

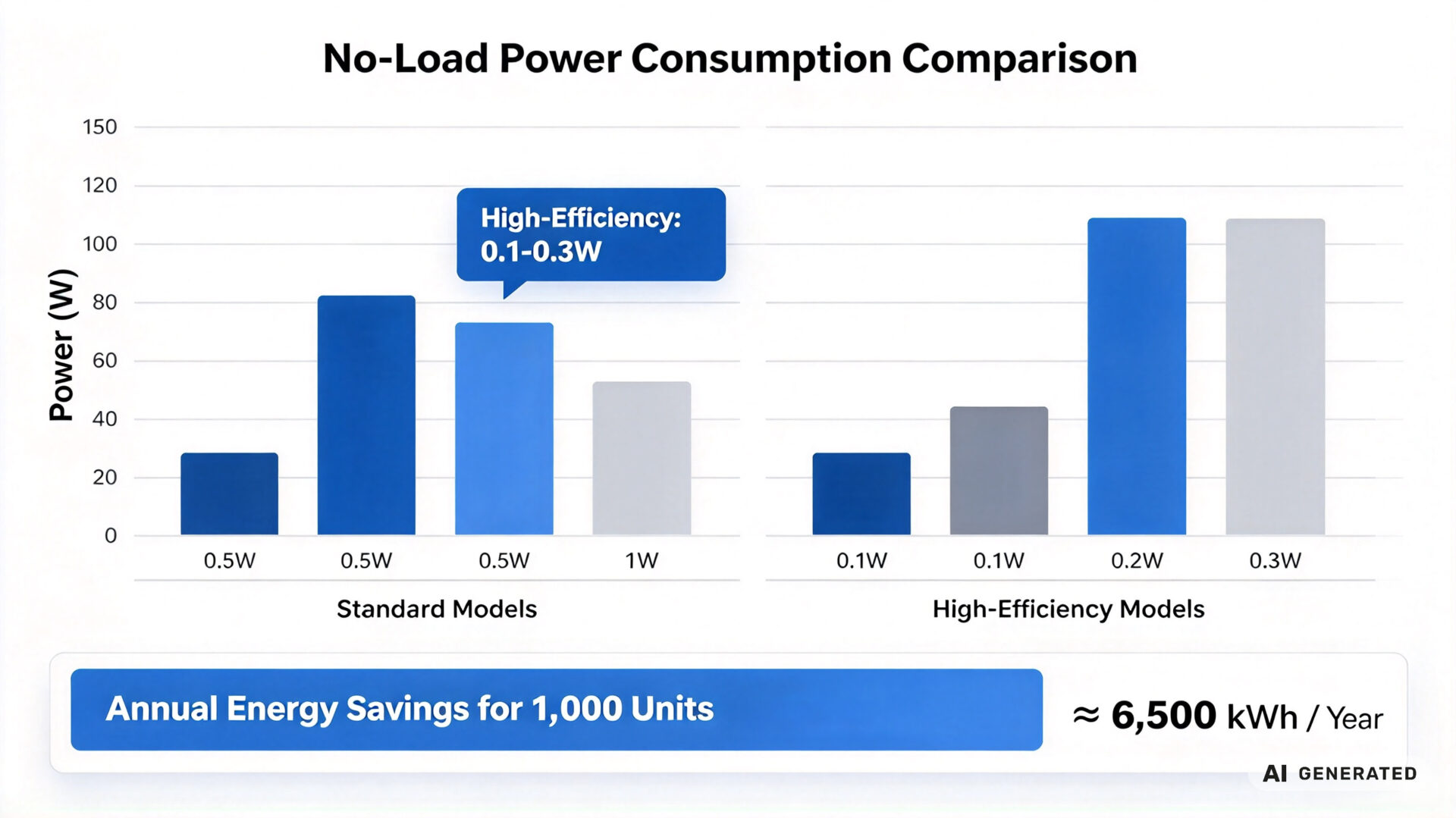

Der Unterschied zwischen einem Netzteil mit 1W Leerlaufverbrauch und einem mit 0,1W Leerlaufverbrauch beträgt 0,9W pro Einheit. Über ein Gebäude mit 50 Schaltschränken sind das 45W kontinuierlich verschwendete Leistung—394 kWh pro Jahr. Über ein Portfolio von 100 Gebäuden übersteigt die Verschwendung 39 MWh jährlich. Hocheffiziente DIN-Schienen-Netzteile erreichen Leerlaufverluste von nur 0,1W bis 0,3W und reduzieren diese Verschwendung um 70% bis 90%.
Die Teillast-Effizienz ist ebenso wichtig. Ein Netzteil, das 90% Wirkungsgrad bei Volllast, aber nur 75% bei 20% Last erreicht—eine typische Betriebsbedingung für die Gebäudeautomation—verschwendet über ein Jahr mehr Energie als eines mit 88% Volllast-Effizienz, aber 85% bei 20% Last. Die EU-Ökodesign-Verordnung 2019/1782 adressiert dies, indem sie Effizienzanforderungen über den Lastbereich definiert, nicht nur bei Volllast.
2.2 EU-Ökodesign-Verordnung 2019/1782 und Effizienzstufe VI
Die Verordnung (EU) 2019/1782 legt Ökodesign-Anforderungen für externe Netzteile fest und definiert maximale Leerlaufleistungsaufnahme und minimale durchschnittliche aktive Effizienzschwellen. Während die Verordnung formell für externe Netzteile gilt, wurde ihr Effizienzrahmen als De-facto-Benchmark für DIN-Schienen-Netzteile in der Gebäudeautomation übernommen.
Der äquivalente US-Standard ist DOE Level VI, der ähnliche Anforderungen für externe Netzteile festlegt. DIN-Schienen-Netzteile, die Effizienzstufe VI und Ökodesign-Anforderungen erfüllen, erreichen typischerweise:
- Leerlaufleistungsaufnahme ≤0,3W, wobei führende Modelle ≤0,1W erreichen
- Durchschnittliche aktive Effizienz ≥87% über 25-100% Lastbereich
- Effizienz bei 10% Last ≥75%
Das DIN-Schienen-Netzteilportfolio von TPS ist darauf ausgelegt, diese Anforderungen zu erfüllen, mit Modellen, die Effizienzniveaus erreichen, die sowohl Betriebskosten als auch interne Schaltschrank-Wärmeerzeugung reduzieren.
Für eine vertiefte Betrachtung des kundenspezifischen Netzteil-Designs siehe die Ressource für kundenspezifische Stromversorgungen und die Fallstudie zum kundenspezifischen Netzteil-Design.
3. TPS DIN-Schienen-Netzteillösungen für die Gebäudeautomation
TPS Elektronik agiert als DIN rail power supply supplier mit einem Portfolio, das speziell für Gebäudeautomations- und Smart-Building-Anwendungen konfiguriert ist. Die Produktpalette umfasst die GP-Serie (10-100W), die Pro-Serie (30-130W) und die Peak-DR+-Serie (100-320W), alle mit breitem Temperaturbetrieb.
Gebäudeautomations-Controller

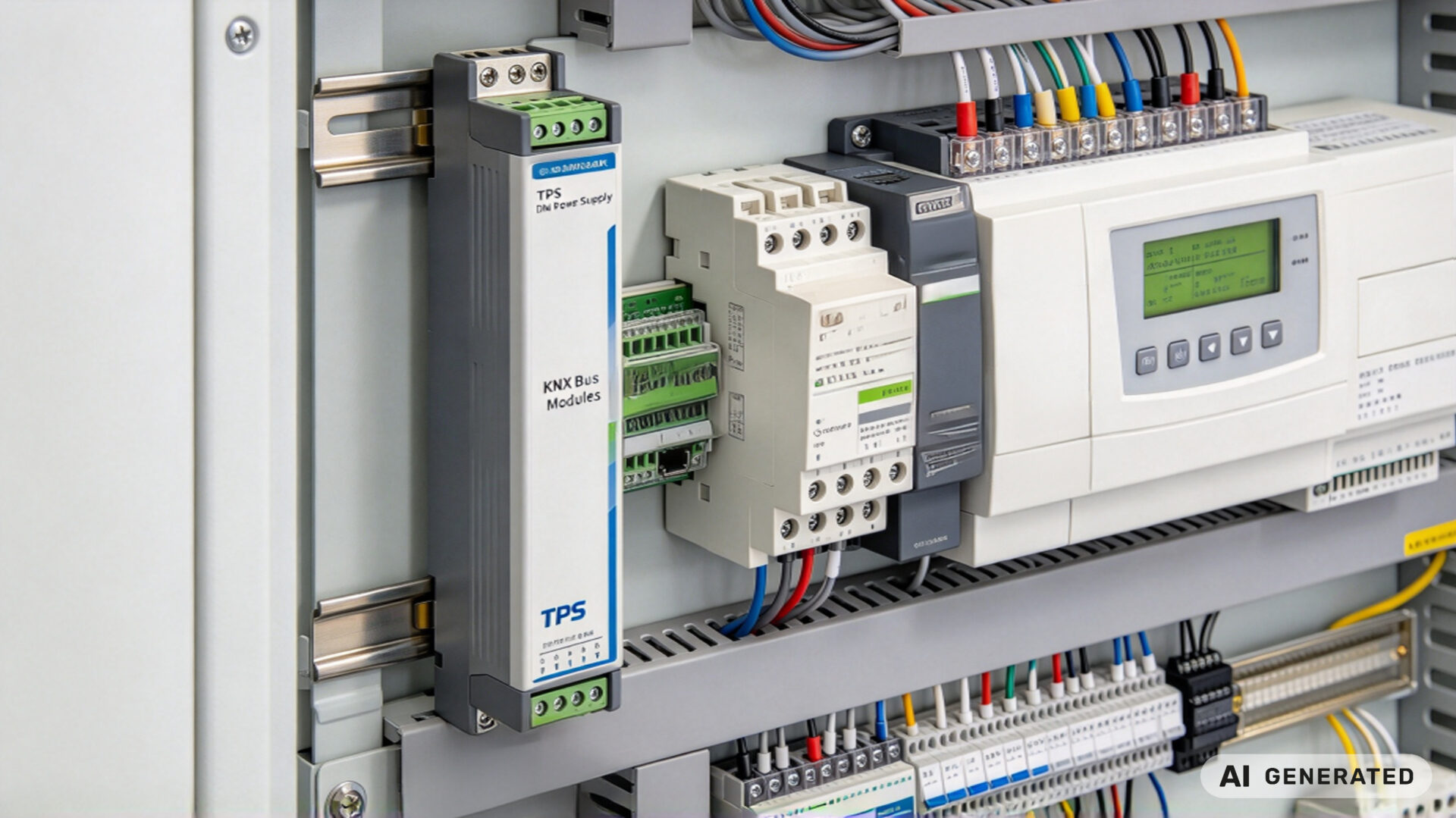

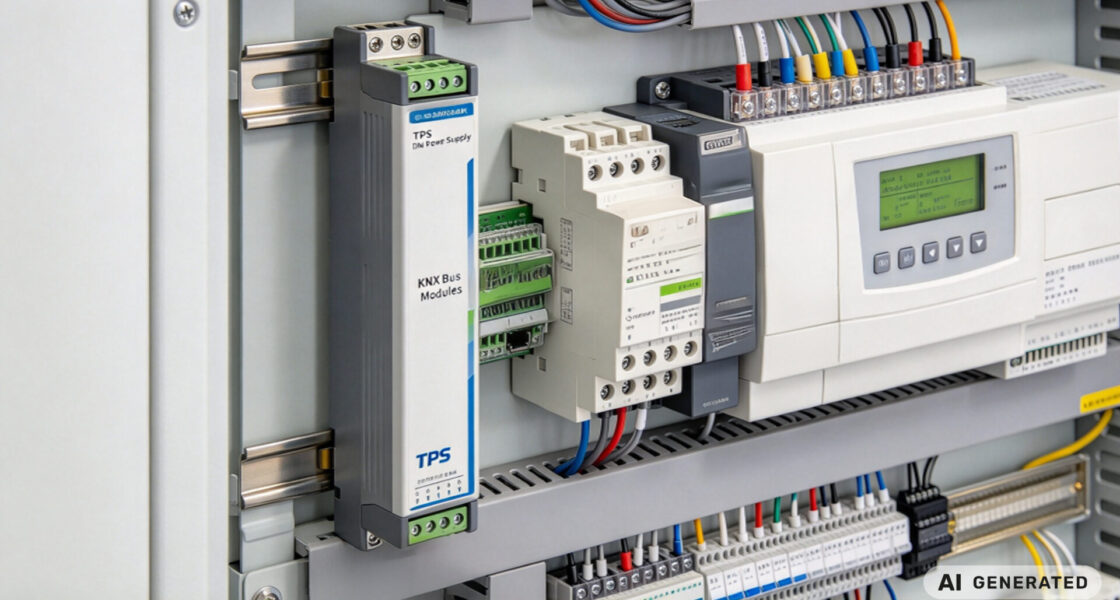

TPS DIN-Schienen-Netzteile für Gebäudeautomations-Controller liefern 24V DC mit einem Wirkungsgrad von bis zu 87% und Leerlaufverbrauch unter 0,3W. Die kompakten Gehäuseabmessungen passen in Standard-DIN-43880-Schränke neben KNX-Modulen und Leitungsschutzschaltern. Modelle sind mit EN 61558-2-16-Zertifizierung für die direkte Steuerkreisanwendung ohne externen Isolierungstransformator erhältlich.
Für verwandte Ressourcen zu kundenspezifischem Netzteil- und Steuerungssystemdesign siehe den Buck-Boost-Konverter-Designleitfaden und die Ressource für Leistungsschalter-Design.
Um die Angebotserstellung für DIN rail power supply supplier-Anforderungen zu beschleunigen, geben Sie die folgenden Informationen an:
- Anwendungstyp: Gebäudeautomations-Controller, KNX-Bus, HVAC, Lichtsteuerung oder Zutrittskontrolle
- Ausgangsspannung und -strom: Erforderliche Spannung (12V, 24V, 48V) und Dauerstrombelastbarkeit
- Effizienzanforderungen: Ziel-Leerlaufverbrauch und Teillast-Effizienz
- Zertifizierungsbedarf: EN 61558-2-16, EN 60335 (Haushalt), KNX-Kompatibilität, UL/CE
- Montage und Abmessungen: DIN 43880-Kompatibilität, verfügbare Schaltschrankbreite
- Menge und Projektumfang: Prototyp-, Pilot- und Serienproduktionsvolumen
