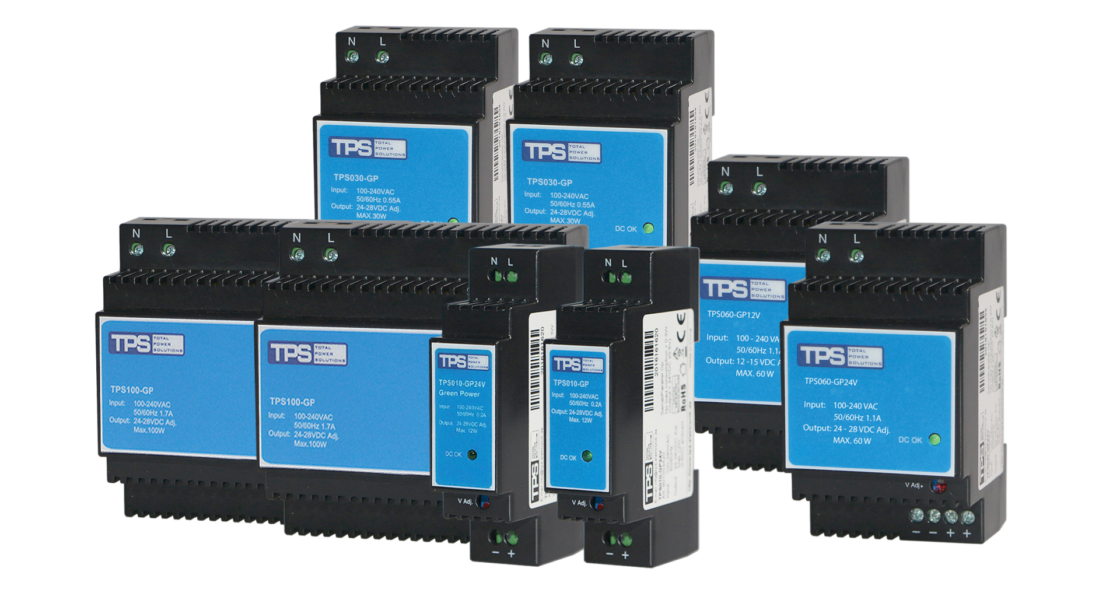

TPS010-100W GP Serie DIN-Schienen-Netzteil: Kompaktes 10W–100W Schaltnetzteil für RFQ-sichere Schaltschränke

Warum die GP Serie in BoFu-RFQs passt

BoFu-Nutzer haben die reine Informationsphase bereits verlassen. Die Lastliste existiert, der Schaltschrank ist teilweise geplant, der Einkauf benötigt belastbare Artikelnummern und die Technik muss sicherstellen, dass das Netzteil nicht zum späteren Freigaberisiko wird. Die TPS010-100W GP Serie ist in dieser Phase relevant, weil sie typische Hilfs- und Steuerungsspannungen in einer kompakten, gut skalierbaren Produktfamilie abdeckt.

Der Eingang unterstützt 90-264VAC bei 47-63Hz oder 120-370VDC. Dadurch lässt sich eine Plattform für unterschiedliche Märkte und Anlagenvarianten verwenden. Für internationale Maschinenbauer reduziert dies Variantenaufwand. Für Schaltschrankbauer vereinfacht es die Stückliste. Für den Einkauf entsteht ein klarer Freigabepfad, weil 12V- und 24V-Ausgänge sowie verschiedene Leistungsklassen innerhalb derselben Serie bewertet werden können.

TPS positioniert diese Serie für Kunden, die eine umsetzbare Komponentenentscheidung benötigen. Ist der Leistungsbereich oder die Dynamik anders gelagert, kann TPS auch verwandte Plattformen in die Auswahl einbeziehen, etwa die TPS030-130W PRO Serie oder leistungsstärkere Optionen wie das TPS100-320W Peak DR+ DIN-Schienen-Netzteil. Der Nutzen für RFQs liegt darin, dass die Diskussion nicht bei einer einzelnen Artikelnummer stehen bleibt, sondern technische Eignung, Lieferfähigkeit und Systemintegration verbindet.

Modellauswahl: 12V/24V, 10W/30W/60W/100W

Der erste Auswahlpunkt ist die DC-Schiene. Ein 12V-DIN-Schienen-Netzteil ist häufig für kompakte Elektronik, Hilfsplatinen, bestimmte Steuerbaugruppen oder bestehende Niederspannungskreise relevant. Ein 24V-DIN-Schienen-Netzteil ist in vielen Automatisierungsschränken Standard, etwa für Sensoren, Relais, Signalleuchten, PLC-Peripherie, I/O und Maschinensteuerung. Die GP Serie deckt beide Spannungsfamilien mit justierbaren Bereichen ab: 12-15VDC und 24-28VDC. So lassen sich Leitungsverluste oder Lasttoleranzen berücksichtigen, ohne die Versorgung unnötig zu überdimensionieren.

Der zweite Auswahlpunkt ist die Dauerleistung. Für kleine Hilfsversorgungen reichen oft TPS010-GP12V oder TPS010-GP24V. Für Sensorik, kleine Steuerkreise und I/O-Umgebungen bieten TPS030-GP12V und TPS030-GP24V den nächsten Schritt. Für größere Abschnitte im Schaltschrank oder verteilte 24V-Verbraucher stehen TPS060-GP12V, TPS060-GP24V, TPS100-GP12V und TPS100-GP24V zur Verfügung.

Schnellauswahl für Einkauf und Technik

Für eine belastbare Anfrage sollten Lastliste, Nennspannung, Spitzenstrom, Umgebungstemperatur, Einbauraum, erforderliche Nachweise und Liefertermin gemeinsam betrachtet werden. TPS kann prüfen, ob die GP Serie passt oder ob ein anderes DIN-Schienen-Netzteil, eine programmierbare DC-Quelle, eine 19-Zoll-Integration oder eine komplette Schaltschranklösung sinnvoller ist. Ein guter Startpunkt ist die TPS Lösungsseite für DIN-Schienen-Netzteile.

Technische Parameter für Einkauf und Engineering

In der späten Beschaffungsphase entscheiden Details. Die GP Serie nennt eine Leerlaufaufnahme unter 0,3W, was bei Anlagen mit Standby-Anforderungen relevant sein kann. Außerdem sind 20ms Hold-up-Time bei Volllast und 230VAC, Ripple/Noise unter 1% der Ausgangsspannung sowie automatische Schutzfunktionen gegen Überlast, Überspannung und Übertemperatur angegeben. Für Elektroingenieure sind das belastbare Werte zur Bewertung der DC-Schiene. Für den Einkauf werden technische Kriterien vergleichbar, ohne die RFQ-Diskussion auf Markenbekanntheit zu reduzieren.

Auch Normen und Nachweise gehören in die Lieferantenbewertung. Die Spezifikation nennt CE-Konformität zur Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU, EN61347-2-13 für LED-Sicherheit sowie weitere IEC/EN/CSA-Sicherheitsbezüge. Die Serie ist konvektionsgekühlt, folgt einem Profil für Niederspannungs-Schaltgerätekombinationen und wird mit IP20-Doppelisolierung beschrieben. Diese Angaben helfen, die richtigen Fragen zu stellen: Welche Dokumente werden benötigt? Welche Norm ist im Endgerät entscheidend? Welche Einbauhinweise beeinflussen Schaltschranklayout und Temperatur?

Wenn ein Projekt höhere dynamische Reserven benötigt, kann ein Netzteil mit größerem Leistungsboost sinnvoller sein als eine überdimensionierte Standardversorgung. TPS kann diese Abgrenzung mit verwandten Plattformen unterstützen, etwa dem TPS100-320W Peak DR+ DIN-Schienen-Netzteil. Für Laborvalidierung und Prüfumgebungen stehen außerdem programmierbare DC-Quellen wie das EA-PS 3200-02 C DC-Tischnetzgerät oder die EA-PSI 9000 DT Serie zur Verfügung.

Integration, Montage, Verdrahtung und Derating

Die GP Serie ist für vertikale DIN-Schienen-Montage auf TS35/7,5 oder TS35/15 ausgelegt. Die Abmessungen skalieren je Leistungsklasse: 10W mit 91 x 23 x 60mm, 30W mit 91 x 53 x 60mm, 60W mit 91 x 71 x 60mm und 100W mit 91 x 90 x 60mm. Damit können Schaltschrankbauer den Platz früh reservieren und vermeiden, dass ein elektrisch freigegebenes Netzteil später wegen Bauraum, Luftführung oder Anschlusszugang scheitert.

Vor der Serienfreigabe sollten auch die Anschlussdaten geprüft werden. Die Klemmen für N, L und DC akzeptieren AWG26-14 beziehungsweise 0,15-2,5mm² bei 300VAC. Die mechanische Darstellung zeigt den N/L-Eingang, die DC-OK-LED, die Ausgangsspannungseinstellung und den DC-Ausgang. Für Service und Inbetriebnahme erleichtert die DC-OK-Anzeige die Fehlersuche. Für Elektroingenieure ist die justierbare Ausgangsspannung hilfreich, wenn Leitungslängen oder Lasttoleranzen im zulässigen Bereich ausgeglichen werden sollen.

Thermik ist ein Freigabethema. Die Serie ist für 0°C bis 50°C Umgebung ausgelegt; zwischen 50°C und 70°C ist Derating zu berücksichtigen. In dichten Schaltschränken, neben Antrieben oder in gekapselten Maschinenbereichen liegt die tatsächliche Umgebungstemperatur am Netzteil oft höher als die Raumtemperatur. TPS kann diese Randbedingungen bereits in der Anfragephase prüfen, damit das gewählte Netzteil realistisch dimensioniert ist.

Anwendungen in Automation und Schaltschrankbau

Die GP Serie ist eine kompakte Schaltnetzteilfamilie für verteilte industrielle und gebäudenahe Elektronik. In der Gebäudeautomation versorgt sie Steuerungen, Gateways, Schnittstellen, kleine Aktoren oder Signalkreise. In Alarm- und Sicherheitssystemen sollten Backup-Konzept, Lastpriorität und Systemzulassungen in der Auswahl berücksichtigt werden. In LED-nahen Steuerungen kann die EN61347-bezogene Sicherheitsdokumentation relevant sein. In Umwelt- und Klimasteuerungen unterstützen niedrige Leerlaufaufnahme und stabiles DC-Verhalten die zuverlässige Versorgung von Sensorik, Relais und Steuerbaugruppen.

In der industriellen Automation geht es häufig um Wiederholbarkeit. Ein Schaltschrankbauer benötigt möglicherweise eine 24V-Schiene für Sensorik, eine kleinere 12V-Schiene für Elektronik und eine leistungsstärkere Variante für Maschinenabschnitte mit mehr I/O. Wenn diese Optionen in einer Lieferantendiskussion gebündelt werden, sinkt der Abstimmungsaufwand. Wenn der Umfang über ein einzelnes Netzteil hinausgeht, kann TPS auch mechanische und leistungselektronische Infrastruktur unterstützen, etwa 6HE-19-Zoll-Chassis zur Netzteilintegration oder Sentinel-Y 42U 19-Zoll-Leistungsschränke.

Medizintechnik wird als typischer Anwendungsbereich genannt. Die finale Eignung hängt jedoch immer vom Gesamtsystem ab: Gerätearchitektur, Installation, Zulassungen, Ableitstromkonzept, Gehäuse und Risikobewertung. TPS kann Einkauf und Engineering dabei unterstützen, die GP Serie als Teil einer Systemfreigabe zu betrachten, nicht als isolierte Abkürzung.

RFQ-Checkliste für schnellere Lieferantenfreigabe

Eine gute Anfrage enthält mehr als eine Artikelnummer. Für die TPS010-100W GP Serie sollten Ausgangsspannung, Dauerlast, Spitzenstrom, Eingangsspannung, Schaltschranktemperatur, DIN-Schienen-Bauraum, erforderliche Nachweise, geplante Jahresmenge, Projektphase und Liefertermin genannt werden. Außerdem sollte klar sein, ob ein Einzelprodukt, eine freigegebene Alternative, ein DIN-Schienen-Netzteilpaket oder ein integrierter Schaltschrankumfang angefragt wird.

Für die direkte Produktauswahl können die Shopseiten genutzt werden: TPS010-GP12V, TPS010-GP24V, TPS030-GP12V, TPS030-GP24V, TPS060-GP12V, TPS060-GP24V, TPS100-GP12V oder TPS100-GP24V. Für eine projektbezogene Auswahl ist die TPS DIN-Schienen-Lösungsseite der sinnvollere Einstieg.

FAQ

Welches GP-Modell passt für einen 24V-Schaltschrank?

Ausgangspunkt ist die kontinuierliche 24V-Last mit sinnvoller Reserve für Anlaufverhalten, Relais, Sensorik und spätere Erweiterung. Die 24V-Modelle decken 10W, 30W, 60W und 100W ab; das TPS100-GP24V liefert 24-28V bei 4,2A und 100W.

Kann TPS ein gleichwertiges DIN-Schienen-Netzteil für ein bestehendes Design unterstützen?

Ja. TPS kann elektrische Anforderungen, Bauraum, Nachweise und kaufmännische Ziele prüfen und ein GP-Modell oder eine andere TPS DIN-Schienen-Lösung empfehlen.

Welche Angaben gehören in eine RFQ für DIN-Schienen-Netzteile?

Nennen Sie Ausgangsspannung, Dauer- und Spitzenstrom, Eingang, Umgebungstemperatur, Bauraum, erforderliche Normen, Menge, Termin und ob ein Einzelprodukt oder eine Systemlösung benötigt wird.

Ist die GP Serie für warme Schaltschränke geeignet?

Die Serie ist für 0°C bis 50°C Umgebung ausgelegt und kann zwischen 50°C und 70°C mit Derating betrieben werden. Für warme Schränke sollte die reale Innentemperatur in die Auswahl einfließen.

Wo kann ich projektbezogene Unterstützung anfragen?

Nutzen Sie die TPS DIN-Schienen-Lösungsseite für RFQ-Support, technische Auswahl und Projektberatung.
