Bei Batterietests, Zellenformierung und energierückspeisenden Prüfanlagen reicht es nicht, nur Nennspannung und Leistung abzugleichen. Die Leistungsstufe muss Energie in beide Richtungen zuverlässig führen, sich sauber in das Drehstromnetz einfügen, unter Automatisierung vorhersehbar reagieren und in die thermischen sowie mechanischen Grenzen des Schaltschranks passen. Das bidirektionale 90-V-Leistungsmodul TPS-BM9014KTIF erfüllt diese Systemanforderung mit 14 kW im AC/DC-Betrieb, 13 kW im rückspeisenden DC/AC-Betrieb, CAN-Kommunikation und paralleler Erweiterbarkeit für leistungsstärkere Plattformen.
- Entscheidungsübersicht für technische Einkäufer
- Funktionsprinzip in Prüf- und Formieranlagen
- Technische Kenndaten und ihre Bedeutung
- Anwendungseignung und Auswahllogik
- Elektrische, thermische, mechanische und steuerungstechnische Integration
- Normen, Zuverlässigkeit und Qualifizierung
- RFQ-Checkliste und TPS Projektunterstützung
- FAQ
TPS-BM9014KTIF: Entscheidungsübersicht für technische Einkäufer
Das TPS-BM9014KTIF ist ein dreiphasiges, galvanisch getrenntes und bidirektionales AC/DC-Leistungsmodul für den kontrollierten Energiefluss zwischen einem Netz mit 380/400/415 VAC und einem DC-Bus mit 90 V Nennspannung. Im Quellenbetrieb liefert es auf der DC-Seite bis zu 14 kW und 155,6 A. Im Rückspeisebetrieb nimmt es auf der DC-Seite bis zu 13 kW und 144,5 A auf und führt die Energie in das AC-Netz zurück. Das ist besonders relevant, wenn Batterien oder andere Energiespeicher in wiederholten Zyklen geladen und entladen werden: Die Entladeenergie muss dann nicht vollständig in Wärme umgesetzt werden, sondern kann über einen kontrollierten DC/AC-Pfad zurückgewonnen werden.

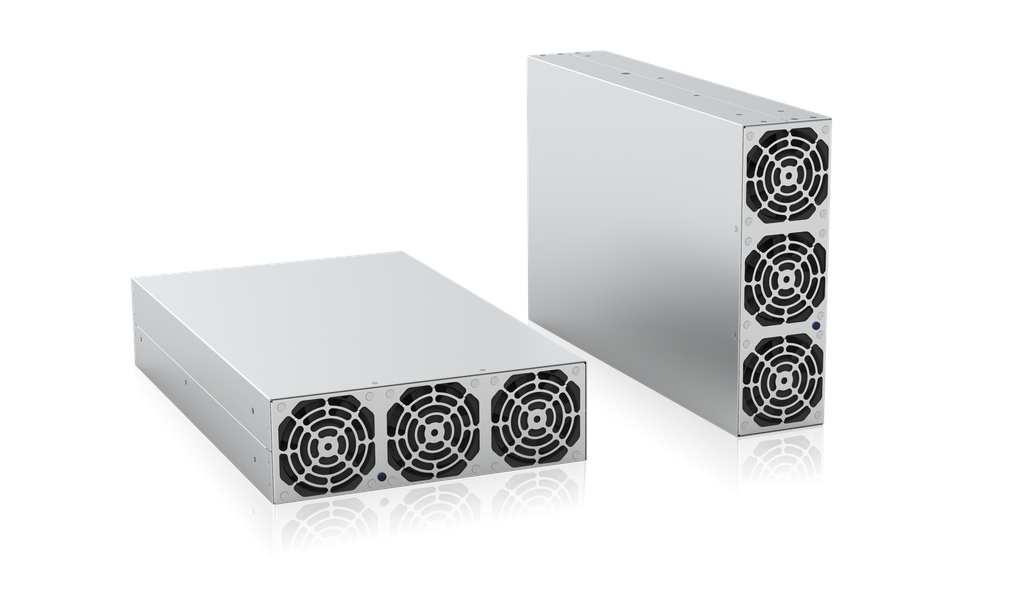

Für Systemintegratoren und Schaltschrankbauer steht damit ein kompakter Funktionsbaustein mit 268 × 86 × 435 mm und einem Gewicht von höchstens 10 kg zur Verfügung. Die Zwangsluftkühlung arbeitet mit einem Luftstrom von vorne nach hinten; CAN dient zur übergeordneten Steuerung. Laut Spezifikation sind bis zu acht Module erweiterbar. Für ein konkretes System müssen jedoch Stromaufteilung, Netzanschluss, Schutzkoordination, Schaltschrankbelüftung und Regelstrategie verifiziert werden. Der Einkauf sollte deshalb nicht nur den Modulpreis vergleichen, sondern auch Wandlungsverluste, Kühlaufwand, Bauraum, Integrationsaufwand, Konformitätsnachweise und Lieferantenunterstützung.
Die richtige Beschaffungsfrage lautet nicht nur: „Reichen 14 kW?“ Entscheidend ist, ob Betriebsbereich, Steuerung, Rückspeisepfad, Schutzkonzept und Umgebungs-Derating zur Gesamtmaschine passen. TPS Elektronik GmbH unterstützt diese Bewertung durch Produktauswahl, Prüfung gleichwertiger Lösungen, Integrationsberatung und projektbezogene Abstimmung für internationale B2B-Kunden. Einen Einstieg bietet die Übersicht der bidirektionalen TPS Leistungsmodule; die realen Betriebspunkte werden anschließend in der Anfrage bestätigt.
Im Quellenbetrieb wird der DC-Bus versorgt; im Rückspeisebetrieb fließt verfügbare DC-Energie kontrolliert zum Netz zurück.
Funktionsprinzip in Prüf- und Formieranlagen
Klassische Prüfstände kombinieren häufig eine DC-Quelle mit einer separaten elektronischen Last. Für Prüfungen mit geringer Einschaltdauer oder wenig Energie kann dies sinnvoll sein, doch die Entladeenergie wird dabei typischerweise in Wärme umgewandelt. Ein bidirektionales Modul vereint geregeltes Quellen und regeneratives Senken in einer Leistungsstufe. Beim Laden wird AC-Energie in geregelte DC-Energie gewandelt. Beim Entladen kehrt sich die Leistungsrichtung um und geeignete Energie wird wieder zu AC. In zyklusintensiven Produktions- oder Dauertests sinkt dadurch die thermische Belastung gegenüber rein dissipativen Lastkonzepten; zugleich kann sich die Energiebilanz der Anlage verbessern.
Das TPS-BM9014KTIF arbeitet dreiphasig ohne Neutralleiter (3Ph+PE) und besitzt eine bidirektionale Hochfrequenzisolation. Der spezifizierte Leistungsfaktor beträgt 0,99 bei 380 VAC und Volllast, sofern der Netz-THDu höchstens 2% beträgt. Für den Strom-THDi gelten unter denselben Referenzbedingungen weniger als 5%. Diese Werte sind systemrelevant, weil die Netzrückwirkungen Einfluss auf Leitungsquerschnitte, Schutzgeräte, Transformatorbelastung und die elektromagnetische Umgebung der Gesamtmaschine haben. Eine Verifikation an den realen Betriebspunkten und mit der vorgesehenen Netzimpedanz bleibt erforderlich.
Das nahtlose Umschalten der Leistungsrichtung unterstützt schnell wechselnde, automatisierte Prüfabläufe. Das dynamische Verhalten eines vollständigen Prüfkanals hängt jedoch ebenso von DC-Zwischenkreiskapazität, Batterieimpedanz, Schützen, Vorladung, Messlatenz, CAN-Timing und Applikationssoftware ab. Wenn programmierbare Kurven, Laborsequenzen oder eine eigenständige Bedienoberfläche benötigt werden, sollte die Modularchitektur mit einer regenerativen programmierbaren DC-Leistungsplattform verglichen werden. Die Entscheidung hängt davon ab, ob ein integrierbares Modul oder ein betriebsbereites Gerät benötigt wird.
Technische Kenndaten und ihre Bedeutung für die Auswahl
| Parameter | Spezifizierter Wert | Technische Bedeutung |
|---|---|---|
| AC/DC-Nennleistung | 14.000 W; 90 VDC; 155,6 A | Bestimmt maximale Quellenleistung und maximalen DC-Strom. |
| DC/AC-Nennleistung | 13.000 W; 90 VDC; 144,5 A | Bestimmt regenerative Entladeleistung; nicht identisch mit dem Quellenwert. |
| AC-Schnittstelle | 3Ph+PE; 380/400/415 VAC; 323-456 VAC; 50/60 ±5 Hz | Netz, Abgangsschutz, Trennung und Verdrahtung prüfen. |
| Netzqualität | PF 0,99; THDi <5% unter Referenzbedingungen | Unterstützt eine effiziente Netznutzung; auf Systemebene verifizieren. |
| DC-Regelung | ±1% Spannungsgenauigkeit; 1,5 V Ripple | Mit Prüflingstoleranz und Messziel vergleichen. |
| Spitzenwirkungsgrad | 92% AC→DC; 91,5% DC→AC | Grundlage für Kühlung und Betriebskosten, aber keine vollständige Wirkungsgradkennlinie. |
| Umgebung | -10 bis 45°C Volllast; 45 bis 60°C auf 80% reduziert; 5-95% r. F., nicht kondensierend | Legt Grenzen für Schaltschrankkühlung und Aufstellort fest. |
| Steuerung und Erweiterung | CAN; bis 8 Module; Stromteilungsabweichung <5% | Protokoll, Mastersteuerung und Parallelanordnung bestätigen. |
Die 90-VDC-Angabe ist als Betriebsauslegung zu verstehen und nicht als Freigabe, eine beliebige Niederspannungsbatterie direkt anzuschließen. Zu bestätigen sind minimale und maximale Prüflingsspannung, Stromrichtung, Transienten, Spannungsfall der Leitungen und Erwärmung der Anschlüsse. Die Spezifikation warnt außerdem, dass eine DC-seitige Spannung über 150 VDC zum Ausfall führen kann. Das System benötigt daher eine Spannungsüberwachung und ein Schutzkonzept, das abnorme Batterie- oder Buszustände sicher innerhalb der Modulgrenze hält.
Eine belastbare Auswahl muss alle vier Bereiche gleichzeitig erfüllen – nicht nur die Nennleistung.
Anwendungseignung und Auswahllogik
Batteriemodul- und Pack-Baugruppentests
Das Modul ist ein geeigneter Kandidat, wenn der Prüfling um einen 90-V-Bus arbeitet und der Prüfplan wiederholte Lade- und Entladezyklen verlangt. Das Lastprofil sollte in vier Werte übersetzt werden: maximale Quellenleistung, maximale Rückspeiseleistung, Spitzenstrom und Dauer jedes Betriebspunkts. Da beide Richtungen unterschiedlich dimensioniert sind, passt ein Test mit 14 kW Ladeleistung und 14 kW kontinuierlicher Rückspeisung nicht zu einem einzelnen Modul. Entweder muss die Rückspeiseanforderung begrenzt oder die Architektur größer ausgelegt werden.
Serielle Zellenformierung und Energy-Recovery-Aging
Bei Formier- oder Alterungsanlagen kann die Energierückgewinnung den Wärmeanteil reduzieren, der sonst über Lastbänke abgeführt werden müsste. Entscheidend ist die Kanalarchitektur: Bedient jedes Modul einen 90-V-Strang, mehrere geregelte Kanäle über nachgelagerte Wandler oder einen gemeinsamen DC-Bus? Für niedrigere Zellspannungen sollte ein 14-V-Leistungsmodulkonzept zur Zellenformierung oder eine bidirektionale 15-V-Lösung betrachtet werden. Diese Beispiele verdeutlichen, warum Spannungsklasse und Kanaltopologie vor der kW-Auswahl feststehen müssen.
Bidirektionale Leistungsvalidierung und Produktionsanlagen
Bei der Validierung von Wechselrichtern, Speichern oder DC-Bus-Komponenten ist zu prüfen, ob ±1% Spannungsgenauigkeit und 1,5 V Ripple zu den Abnahmekriterien passen. Präzisionsmessungen können weiterhin externe kalibrierte Messgeräte und eine synchronisierte Datenerfassung erfordern. TPS kann dabei helfen, Leistungsbereitstellung und Messfunktion sauber zu trennen, sodass die RFQ sowohl den Wandler als auch zusätzliche Messtechnik beschreibt, statt beide Aufgaben stillschweigend einem Gerät zuzuordnen.
Liegt die benötigte DC-Spannung im Bereich mehrerer hundert Volt statt bei 90 V, sollten andere Spannungsklassen wie die 750-V-Plattform für bidirektionale Leistungsmodule verglichen werden. So wird ein häufiger Beschaffungsfehler vermieden: Auswahl nach kW bei übersehener Strom- und Spannungsarchitektur.
Elektrische, thermische, mechanische und steuerungstechnische Integration
Elektrische Auslegung und Schutzkoordination
Der AC-Anschluss ist als 3Ph+PE ohne Neutralleiter ausgeführt; für den AC/DC-Betrieb ist ein Eingangsstrom von höchstens 28 A angegeben. Leitungsquerschnitte und Schutzorgane müssen zur tatsächlichen Verlegeart, Umgebungstemperatur, lokalen Vorschriften, zum Einschaltverhalten, zur Kurzschlussleistung und Konformitätsbewertung der Maschine passen. Auf der DC-Seite sind bei Strömen über 140 A meist Stromschienen oder kurze niederohmige Leiter zweckmäßig. Zu berechnen sind Spannungsfall, Anschlusswärme, Kurzschlussenergie, Verpolschutz, Vorladung, Schützbelastbarkeit, Entladepfade und sichere Freischaltung für Servicearbeiten.
Luftführung, Derating, Montage und Servicezugang
Die Zwangsluftkühlung funktioniert nur, wenn der Schaltschrank den Luftstrom von vorne nach hinten erhält und Warmluftrezirkulation verhindert. Auch bei hohem Spitzenwirkungsgrad entsteht unter Nennlast relevante Verlustwärme. Deshalb sollte die Kühlung konservativ ausgelegt und nicht allein mit einem Spitzenwert für alle Lastpunkte berechnet werden. Volllast ist von -10°C bis 45°C vorgesehen; zwischen 45°C und 60°C wird die Leistung auf 80% reduziert. Oberhalb von 1.000 m gilt bis 3.000 m ein Derating von 1% pro zusätzlichen 100 m.
Das Gehäusemaß 268 × 86 × 435 mm ermöglicht eine dichte Integration, doch Freiräume, Lüftertausch, Klemmenzugang, Biegeradien und Austauschkonzept bleiben zu definieren. TPS unterstützt auch Schrank- und Chassisprojekte. Ein 6HE-19-Zoll-Konzept zur Netzteilintegration ist relevant, wenn statt loser Module ein konstruiertes Subrack benötigt wird.
CAN-Steuerung und parallele Erweiterung
Die CAN-Kommunikation ist als eigenes Integrationspaket zu behandeln. Angefragt werden sollten Protokollbeschreibung, Zustandsautomat, Soll- und Istwertobjekte, Aktualisierungsraten, Fehlercodes, Watchdog-Verhalten, Adressierung und Abschluss. Für Parallelsysteme kommen Masterkoordination, Startreihenfolge, Verriegelungen, Not-Halt-Verhalten, Prüfung der Stromaufteilung und Reaktion auf Modulausfall hinzu. Die Spezifikation nennt bis zu acht Module und weniger als 5% Stromteilungsabweichung; die konkrete Lieferkonfiguration sollte vor Freigabe der Systemarchitektur mit TPS bestätigt werden.
Das Modul ist eine Ebene der Maschine; die erfolgreiche Umsetzung hängt ebenso von Schutz, Steuerung, Kühlung und Sicherheit ab.
Normen, Zuverlässigkeit und Qualifizierung
Die Spezifikation nennt eine Auslegung in Übereinstimmung mit IEC 62477-1 und EN 55032. IEC 62477-1 behandelt Sicherheitsanforderungen an leistungselektronische Umrichtersysteme und Betriebsmittel; EN 55032 betrifft Störaussendungen von Multimediageräten. Diese Referenzen sind wertvolle Eingangsgrößen, ersetzen aber keine projektspezifische Konformitätsprüfung. Abhängig von Markt und Anwendung können für die Gesamtmaschine weitere Sicherheits-, Störfestigkeits-, Netzanschluss-, funktionale Sicherheits-, Umwelt- oder Branchennormen gelten.
Auch die Aussage, ein Produkt könne UL-, CE- oder TÜV-Prüfungen bestehen, ist nicht automatisch der Nachweis, dass ein bestimmtes Zertifikat oder Kennzeichen jede gelieferte Konfiguration abdeckt. Der Einkauf sollte genau die für das Projekt benötigte Erklärung, das Zertifikat, den Prüfbericht, die Berichtsnummer, Modellabdeckung, Revision und ausstellende Stelle anfordern. TPS kann vorhandene Dokumente koordinieren und Lücken früh erkennen, bevor Qualifizierungsmuster oder Serienzusagen verbindlich werden.
Zur Zuverlässigkeitsbewertung gehören Schutzfunktionen, Abschaltung bei Übertemperatur, Lüfterlebensdauer, Fehlerprotokollierung, Wiederanlauf nach Netzstörungen und die Folgen eines einzelnen Modulausfalls in einer Parallelbank. Zulässig sind laut Datenblatt 5-95% relative Feuchte ohne Kondensation und eine Lagertemperatur von -40°C bis 70°C. Bei leitfähigem Staub, Salznebel, Vibration, Schock oder Kondensation müssen diese Bedingungen ausdrücklich in die RFQ aufgenommen werden; eine breite Temperaturangabe allein deckt sie nicht ab.
RFQ-Checkliste und TPS Projektunterstützung
Eine technisch vollständige Anfrage verkürzt die Auswahl und reduziert kaufmännische Risiken. Auch vorläufige Werte helfen TPS bei einer belastbaren Bewertung:
- Prüflingstyp, Nennspannung, minimale/maximale Spannung, Quellenstrom, Rückspeisestrom und Transientengrenzen.
- Dauer- und Spitzenleistung in beiden Richtungen, Tastverhältnis, Zyklusdauer und jährliche Betriebsstunden.
- Netzspannung und -frequenz, Installationsland, Transformator- oder Werksnetzgrenzen und Erlaubnis zur Rückspeisung.
- Kanalzahl, gewünschte Redundanz, spätere Erweiterung und erwartete Stromteilungsqualität.
- CAN-, SPS- und Prüfsoftwarearchitektur, Regelanforderungen, Datenlogging und gewünschte Fehlerreaktion.
- Schaltschrankabmessungen, Luftführung, Umgebungstemperatur, Aufstellhöhe, Feuchte, Akustik und Servicezugang.
- Benötigte Nachweise und Normen, Mustertermin, Planmenge und Liefermeilensteine.
Auf dieser Basis kann TPS prüfen, ob die 14-kW-Konfiguration TPS-BM9014KTIF zum Betriebsbereich passt, ob eine Parallelschaltung sinnvoll ist oder ob ein anderes TPS Modul beziehungsweise ein kundenspezifisches System technisch und wirtschaftlich besser geeignet ist. Für Systemintegratoren und Schaltschrankbauer ist besonders wertvoll, dass ein Lieferantengespräch Leistungsmodul, mechanische Integration, Kühlung, Verdrahtungsschnittstellen und Projektdokumentation gemeinsam abdecken kann.
TPS begleitet den Weg von der Anforderungsprüfung bis zur projektreifen bidirektionalen Leistungslösung.
Ihre regenerative 90-V-Leistungsarchitektur bestätigen
Prüfen Sie die Produktseite des TPS-BM9014KTIF und senden Sie anschließend Spannungsfenster, Leistungsprofil in beiden Richtungen, Netzdaten, Schaltschrankgrenzen, Konformitätsbedarf und Terminplan. TPS Elektronik GmbH unterstützt Produktauswahl, gleichwertige Lösungen, Anpassung, Integration und technische Beratung für internationale B2B-Projekte.
Häufig gestellte Fragen
Ist das TPS-BM9014KTIF in beiden Richtungen für 14 kW ausgelegt?
Nein. Die spezifizierte AC/DC-Ausgangsleistung beträgt 14 kW, die spezifizierte DC/AC-Eingangsleistung 13 kW. Das System muss für die größere Anforderung jeder Richtung und den tatsächlichen Lastzyklus ausgelegt werden.
Können mehrere Module für eine höhere Leistung parallel betrieben werden?
Die Spezifikation nennt eine Erweiterung auf bis zu acht Module und eine Stromteilungsabweichung unter 5%. Paralleltopologie, Schutz, CAN-Koordination, Stromschienen, Derating und Fehlerverhalten müssen projektspezifisch mit TPS bestätigt werden.
Welchen Netzanschluss benötigt das Modul?
Vorgesehen ist 3Ph+PE ohne Neutralleiter, nominal 380/400/415 VAC, mit einem Betriebsbereich von 323 bis 456 VAC und adaptiver Regelung für 50/60 ±5 Hz. Standortbezogene Rückspeiseregeln und Schutzanforderungen bleiben Teil der Maschinenauslegung.
Ist das Produkt bereits für jeden Markt zertifiziert?
Die Spezifikation nennt eine Auslegung nach IEC 62477-1 und EN 55032 sowie die Möglichkeit einer UL-, CE- und TÜV-Prüfung. Fordern Sie die aktuell gültigen Zertifikate und die genaue Modellabdeckung für Ihren Zielmarkt an; aus einer Komponentenaussage folgt keine automatische Konformität der Gesamtmaschine.
Welche Angaben beschleunigen ein Angebot?
Nennen Sie DC-Spannungsbereich, Quellen- und Rückspeisestrom beziehungsweise -leistung, Lastzyklus, AC-Netz, Kanalzahl, Umgebung und Höhe, Steuerungsanforderungen, Zertifizierungsziel, Menge und Liefertermin. Über die TPS Seite zur Lösungsanfrage kann die technische Prüfung gestartet werden.
