Sentinel-X 48U Power-Schrank: UL-508A-orientierte 19-Zoll-Lösung für High-Density-Systemintegration

Warum einen Sentinel-X 48U Power-Schrank wählen?

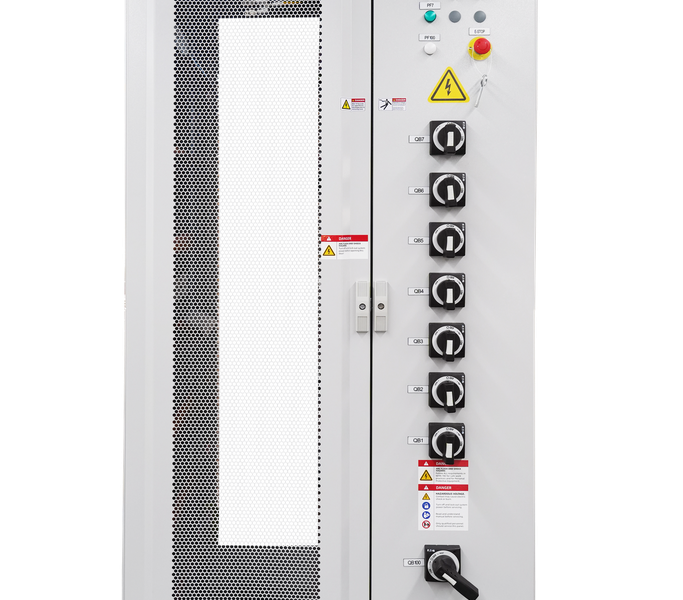

In der BoFu-Phase lautet die Frage selten nur: „Benötigen wir ein Rack?“ Zu klären ist, ob der Schrank die ausgewählten Module trägt, hohe AC- und DC-Ströme sicher verteilt, die Verlustwärme aus jeder Rackposition abführt, eine effiziente Inbetriebnahme unterstützt und die vom Einkauf benötigte Dokumentation mitbringt. Genau auf diesen Gesamtumfang zielt der Sentinel-X 48U. Das Datenblatt nennt eine 482,6-mm-(19-Zoll-)Aufnahme, 48U Kapazität und 1000 × 2200 × 1000 mm (B × H × T). Damit eignet sich die Plattform für Projekte, in denen maximale nutzbare Rackhöhe und ein stabiler Standaufbau wichtiger sind als minimale Gehäuseabmessungen.

Die Serie ist für hochdichte Systeme mit programmierbarer Leistungselektronik konzipiert. TPS beschreibt auf Serienebene 10 bis 420 kW und bis zu sieben 60-kW-/6U-Module in einem 48U-Schrank. Diese Werte sind keine automatische Nennleistung jeder RA1053-Ausführung. Die lieferbare Leistung hängt von Modulen, AC-Einspeisung, DC-Busbars, Schutztechnik, Kühlung, Umgebung und Zertifizierungsumfang ab. Für einen belastbaren Lieferantenvergleich muss daher das konfigurierte System bewertet werden, nicht das theoretische Maximum des leeren Racks.

Systemintegratoren reduzieren mit einer abgestimmten Plattform die Zahl kritischer Schnittstellen. Schaltschrankbauer erhalten eine strukturierte Basis für Verteilung, Schutz, Leitungsführung und Sicherheitsfunktionen. Elektroingenieure können Kurzschlussstrom, Thermozonen, Erdung und Verriegelungen gemeinsam prüfen. Der Einkauf kann Lieferumfang, Unterlagen und Abnahme klar anfragen. TPS unterstützt internationale B2B-Kunden bei Produktauswahl, Anpassung, Integration und Engineering – nicht nur mit einem Gehäuse ohne Anwendungskontext.

Technische Eckdaten für die Lieferantenbewertung

Die 600-A-Eingangsbewertung erlaubt nicht automatisch den Anschluss jeder beliebigen 600-A-Last. Zu berechnen sind Dauerstrom, Gleichzeitigkeitsfaktor, Leiterbelastbarkeit, Klemmentemperatur, Schutzkoordination und Derating. Dasselbe gilt für die Hochstrom-DC-Seite. Die Serienunterlagen nennen kundenspezifische Busbars und sehr hohe Systemströme. Im RFQ gehören deshalb DC-Spannung, Dauerstrom, Spitzenprofil, Polaritätswechsel, zulässige Erwärmung und Anschlussgeometrie.

Werden Hochleistungsmodule und Kleinspannungs-Steuerkreise kombiniert, kann TPS auch Hilfsversorgungen koordinieren. Beispiele sind das kompakte TPS010-100W GP DIN-Schienen-Netzteil und die TPS030-130W Pro Serie. Die Eignung ist anhand Last, Überbrückungszeit, EMV und Safety zu bestätigen.

Auswahllogik: Schrank und Anwendung zusammenbringen

1. Mit dem Power-Modulplan beginnen

Für jedes Rackgerät sind HE, Tiefe, Masse, AC-Bedarf, DC-Anschluss, Luftstromrichtung und Wartungsraum aufzulisten. Eine regenerative Last wie die EA-PUL 10000 6U Plattform stellt andere Fragen an Netz und Thermik als eine unidirektionale Quelle. Ein bidirektionales 750-V-Leistungsmodul benötigt ein DC-Sicherheits- und Busbarkonzept für reversiblen Energiefluss. Nicht die HE-Zahl allein, sondern das reale Modulset bestimmt die Schrankauslegung.

2. Verteilungsarchitektur festlegen

Zu entscheiden ist, ob die Stromverteilung in das Rack integriert oder in einem mechanisch getrennten Bereich untergebracht wird. Ein eigener Verteilerschrank kann Rackraum erhalten und Trennung verbessern; eine integrierte Lösung kann bei einfacheren Konfigurationen Stellfläche sparen. Festzulegen sind Haupttrennstelle, Abgangsschutz pro Modul, Schützlogik, Vorladung oder Softstart-Sequenz, PE-Konzept, Hilfsstromversorgung, Wartungstrennung und externe I/Os. Bei hoher Leistungsdichte kann gestaffeltes Einschalten Fehlauslösungen durch Einschaltstrom reduzieren.

3. Kühlung nach Verlusten auslegen

Erforderlich sind maximale Verlustleistung je Betriebsart, Umgebungstemperatur, Höhe, Feuchte, Verschmutzung und verfügbare Raumklimatisierung. Die Serie unterstützt Zwangsluftkonzepte sowie projektspezifische Flüssigkühlungsintegration. Lüfter mit hohem Volumenstrom, perforierte Türen, Baffles und zonenweise Sensorik sind Optionen; die Ausführung darf aber erst nach Prüfung der Verlustleistungsmatrix festgelegt werden. Luftkurzschluss, Rückströmung und Wartungsabstände gehören in den Layout-Review.

Sicherheit, SCCR und Normen: Was die Bewertung aussagen muss

Das Datenblatt nennt UL 508A mit IEC-61439-Referenz, NFPA 79 mit IEC-60204-Referenz sowie ISO 13849 als relevante Engineering-Rahmenwerke. Bei nordamerikanischen Projekten ist der Zertifizierungs- und Kennzeichnungsumfang der gelieferten Baugruppe entscheidend. UL-orientiertes Engineering, UL-anerkannte Einzelkomponenten und ein gelistetes beziehungsweise gelabeltes Industrial Control Panel sind nicht identisch. Der RFQ sollte Bauort, Inspektionsweg, Typenschilddaten und Dokumentationsumfang für den Zielmarkt abfragen.

Der SCCR muss mindestens dem verfügbaren Fehlerstrom am Installationspunkt entsprechen und den vollständigen Leistungspfad berücksichtigen. Die 48U-Referenz nennt 10 kA. Die Serienunterlage beschreibt außerdem eine kundenspezifische 65-kA-SCCR-Strategie. Ein höherer Wert ist projektspezifisch und hängt vom schwächsten Bauteil, der Schutzgerätekombination und dem zulässigen Nachweisverfahren ab. Der Standort-Fehlerstrom gehört deshalb bereits vor BOM-Freigabe in die Anfrage.

Die Referenz-Sicherheitskette umfasst ausgangsseitige Türüberwachung, einen zweikanaligen Not-Halt-Taster und ein Sicherheitsrelais; die Tabelle nennt ISO 13849 Kategorie 4 und PL d. Der tatsächlich erreichte Performance Level des Gesamtsystems muss dennoch anhand Risikobeurteilung, Architektur, Diagnosedeckung, Verdrahtung, Aktorik und Prüfannahmen validiert werden. TPS kann Verriegelungen, Schützketten und Remote-Shutdown-Schnittstellen anpassen; die geforderte Sicherheitsfunktion und Validierungsgrenze muss der verantwortliche Integrator definieren.

Integration, Installation und Inbetriebnahme

Ein Schrank mit 1000 × 2200 × 1000 mm verlangt Logistikplanung vor der Bestellfreigabe. Zu prüfen sind Rampe und Türbreiten, Aufzuglast, Wenderadius, endgültige Verankerung, Bodenlast und Hebemethode. Laut Datenblatt gehören Stellfüße und Hebeösen zum Basisumfang; Transportverpackung, Rollen, seismische Verankerung und Baustellen-Rigging sind separat festzulegen. Die Serie ist für hohe statische Lasten ausgelegt, der Projektplan muss jedoch reale Modulgewichte und Schwerpunkt zeigen.

Wartbarkeit ist Teil des Design Reviews. Zu bestätigen sind Front-/Rückzugang, Ausbauweg der Module, berührungssichere Abdeckungen, Messpunkte, Klemmenzugang, Biegeradien und die Frage, ob ein Abgang isoliert werden kann, ohne das Gesamtsystem abzuschalten. AC, Hochstrom-DC, PE, Safety und Kommunikation sind sinnvoll zu trennen. Ebenso muss klar sein, wo Feldkabel enden und wer Verschraubungen, Gegenstecker, Anschlussmaterial und Kennzeichnung liefert.

Die Inbetriebnahme sollte im kaufmännischen Umfang abgebildet werden. Sinnvolle Lieferobjekte sind freigegebene Aufbauzeichnungen, Einlinienschema und Stromlaufpläne, BOM, Klemmenplan, Kabelliste, Schutzgeräteinstellungen, I/O-Liste, Software-/HMI-Beschreibung, thermischer Nachweis, Prüfprotokolle und FAT-Plan. TPS kann vorverdrahtete Schrankarchitekturen liefern und damit Baustellenzeit reduzieren. Das Angebot sollte trotzdem exakt nennen, welche Module eingebaut, welche Schnittstellen werkseitig geprüft und welche Arbeiten für SAT offen sind.

Für den FAT empfiehlt sich eine prüfbare Matrix statt einer pauschalen Funktionszusage. Sie kann Sichtprüfung, PE-Durchgängigkeit, Isolationsprüfung, Phasenfolge, Haupt- und Abgangsschutz, Verriegelungen, Not-Halt, Meldeleuchten, Sensoren, Kommunikation, Lüftersteuerung und simulierte Fehlerfälle umfassen. Bei regenerativen Systemen sind zusätzlich Freigabebedingungen, Netzrückspeisung, Abschaltsequenzen und das Verhalten bei Kommunikationsverlust zu definieren. Messmittel, Akzeptanzgrenzen, Zeugenstatus und Umgang mit Abweichungen sollten vor dem FAT vereinbart werden.

Auch die Verantwortungsgrenzen zwischen TPS, Modulhersteller, Maschinenbauer und Betreiber gehören in die Bestellung. Wer parametriert Schutzgeräte? Wer validiert die Safety-Funktion? Wer liefert Netz- und Lastkabel? Wer bestätigt die Selektivität der vorgelagerten Anlage? Eine klare RACI-ähnliche Zuordnung verhindert, dass offene Schnittstellen erst beim Aufbau sichtbar werden. Für globale Projekte sollte außerdem feststehen, ob Dokumente auf Deutsch, Englisch oder zweisprachig, in welchem CAD-Format und mit welchem Revisionsprozess geliefert werden.

So wird aus der Anfrage ein technisch belastbares Angebot

Entscheidungskriterien nach B2B-Rolle

Systemintegratoren sollten zuerst Schnittstellen und Systemgrenzen prüfen: Welche Geräte werden im Werk eingebaut? Welche AC-, DC-, Safety- und Kommunikationssignale führt TPS bis zu welcher Übergabestelle? Wie verhalten sich Module, Hauptschütze, Kühlung und übergeordnete Steuerung bei Start, Normalbetrieb, Rückspeisung, Fehler und Not-Halt? Ein vollständiger Zustands- und Schnittstellenplan ist für die Terminrisiken oft wichtiger als ein niedriger Einzelpreis des Schranks.

Schaltschrankbauer benötigen belastbare Fertigungsdaten. Dazu gehören Leiterquerschnitte, Kurzschlussfestigkeit, Trennung der Potenzialbereiche, PE-Konzept, Klemmen- und Aderkennzeichnung, Biegeradien, Wärmeabfuhr, Montageabstände und Berührungsschutz. Wichtig ist außerdem, ob TPS den kompletten Power-Schrank liefert oder eine vorgefertigte mechanische beziehungsweise elektrische Plattform bereitstellt, die der Panel Builder ergänzt. Die Abgrenzung muss zu Prüfverantwortung und Kennzeichnung passen.

Elektroingenieure sollten den Einlinienschaltplan gegen Lastprofil, Netzrückwirkungen, Einschaltstrom, Schutzkoordination und Fehlerfälle prüfen. Bei parallel betriebenen Leistungsmodulen sind Stromaufteilung, Phasenbalance, gemeinsame Abschaltpfade und mögliche Rückspeisepfade relevant. Der angefragte Betriebszyklus – Dauerbetrieb, Pulsbetrieb, Laden, Entladen, regenerative Alterung oder gemischte Testsequenzen – beeinflusst sowohl Busbars als auch Kühlung und darf nicht durch eine einzige Spitzenleistungszahl ersetzt werden.

Der Einkauf sollte Angebote nicht nur nach Schrankgröße und Nennstrom vergleichen. Vergleichbar werden sie erst, wenn Zertifizierung, installierte Komponenten, Engineering-Stunden, Dokumentation, FAT, Verpackung, Transport, Inbetriebnahmeunterstützung, Ersatzteile, Gewährleistung und Änderungsmanagement auf derselben Basis stehen. Sinnvoll sind eine Compliance-Matrix und eine offene Abweichungsliste. So werden fehlende Positionen nicht erst nach Auftrag als Nachtrag sichtbar, und TPS kann Alternativen dort vorschlagen, wo sie Kosten oder Lieferzeit senken, ohne die technische Zielsetzung zu schwächen.

Übermitteln Sie TPS ein kompaktes Anforderungspaket: Anwendung und Betriebsarten, Zielland, Modulliste, Systemleistung, AC-Spannung/Frequenz und verfügbarer Fehlerstrom, DC-Spannungs-/Strombereiche, Rückspeiseverhalten, Verlustplan, Umgebung/Höhe, 19-Zoll-Layout, Kabeleinführung, Kühlpräferenz, Sicherheitsfunktionen, Steuerungsschnittstellen, Normen, Zeichnungs- und Dokumentformat, FAT/SAT-Erwartungen, Menge, Termin sowie etwaige Herstellerfreigaben. Kennzeichnen Sie Muss-Punkte und Anforderungen, für die eine gleichwertige TPS-Lösung zulässig ist.

Damit kann TPS den RA1053 Sentinel-X 48U Schrank mit alternativen Schrank- oder Chassisarchitekturen vergleichen. Ist 48U überdimensioniert, können das Sentinel-Y 42U Konzept oder ein kompaktes 6HE-19-Zoll-Chassis besser passen. Ziel ist nicht, ein Katalogprodukt in das Projekt zu zwingen, sondern einen sicheren, wartbaren und kaufmännisch klar abgegrenzten Integrationsweg auszuwählen.

Für die Vorauswahl steht die Übersicht zu kundenspezifischen 19-Zoll-Schränken und Chassis von TPS bereit. Im formalen RFQ sollten alle Angaben enthalten sein, die Schnittstellen und Typenschildwerte festlegen. So wird das Angebot vergleichbarer, Integrationsrisiken werden früher sichtbar und der Einkauf erhält eine belastbare Entscheidungsgrundlage.
