Für Systemintegratoren, Schaltschrankbauer und Einkaufsteams, die unterbrechungsfreie kritische Infrastrukturen bereitstellen, ist die Integration von USV-Batterie-Backup-Modulen und Stromverteilung in einen einzigen Schaltschrank nicht nur eine Frage der Platzeffizienz – es geht um die Gewährleistung des Dauerbetriebs, der behördlichen Konformität und der thermischen Zuverlässigkeit unter Volllast. Ein einziger Stromausfall in einem Rechenzentrum, einer Telekommunikationsanlage oder einer industriellen Steuerungsumgebung kann pro Minute Tausende Euro kosten.
Der Sentinel Power Cabinet Series 48U, erhältlich über TPS Elektronik, ist ein hochdichter industrieller Schaltschrank für ultra-hochleistungsfähige Anwendungen und bietet eine vollständig zertifizierte UL-508A-Industrieumgebung für die Integration von 19-Zoll-programmierbaren Stromversorgungen. Mit skalierbarer Leistung von 10 kW bis zu 420 kW, Unterstützung für bis zu sieben 60-kW-Leistungsmodule und einer robusten DC-Stromschieneninfrastruktur über 2000A ist dieser 48U-Schaltschrank für kritische Infrastrukturen entwickelt, in denen Stromzuverlässigkeit, Wärmemanagement und Sicherheit nicht verhandelbar sind.
1. Produktübersicht: Sentinel Power Cabinet Series 48U

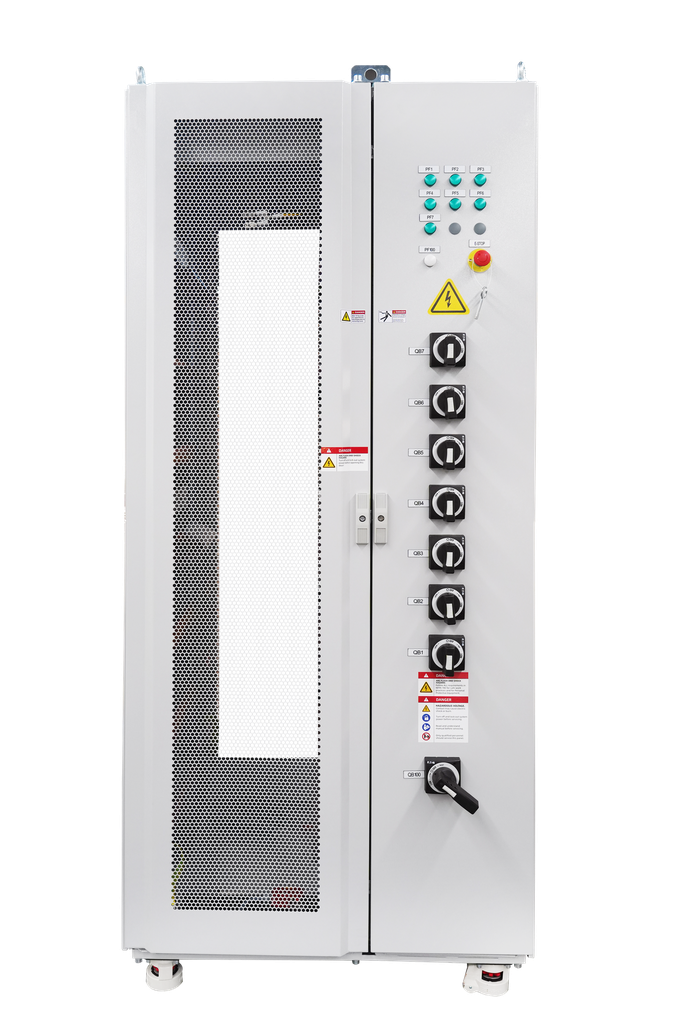

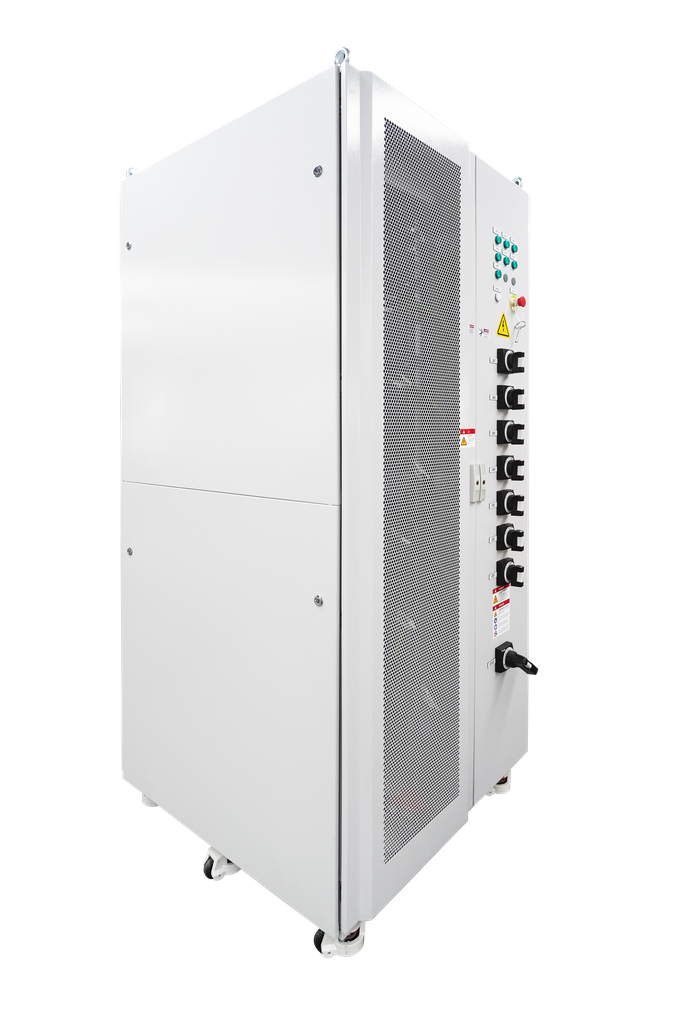

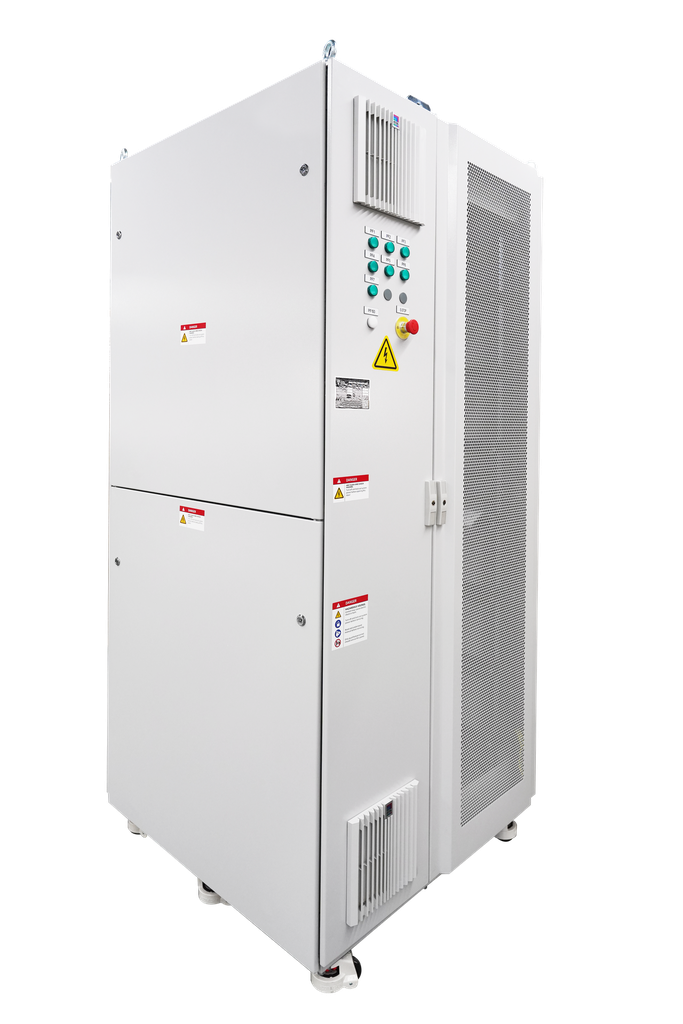

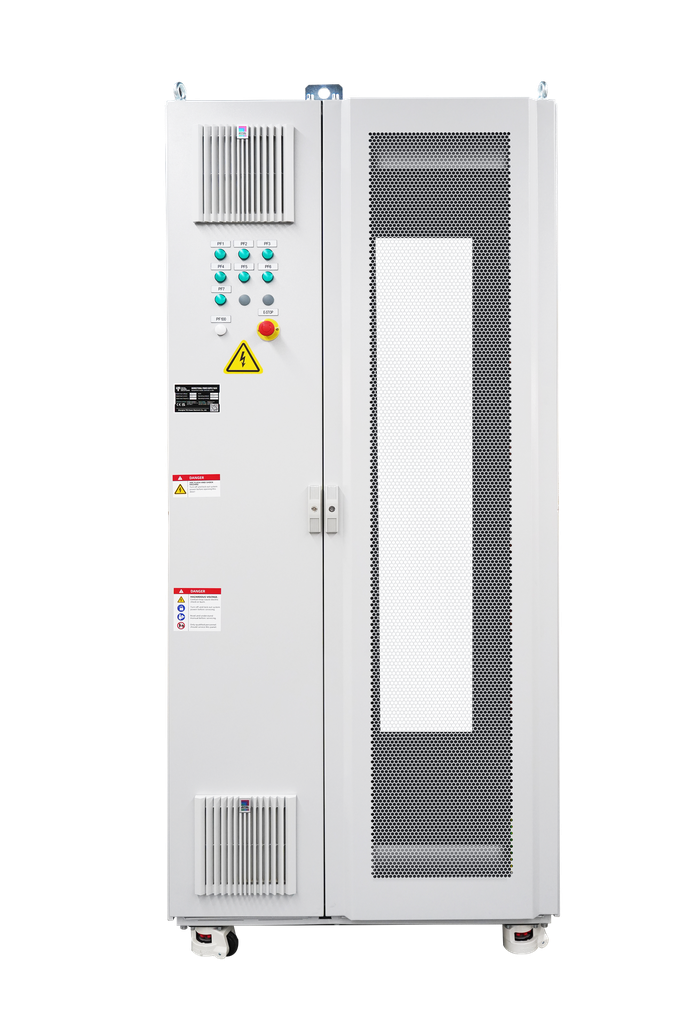

Der Sentinel Power Cabinet Series 48U ist ein hochdichter industrieller Schaltschrank für ultra-hochleistungsfähige Anwendungen, die sowohl Skalierbarkeit als auch Zuverlässigkeit erfordern. Verfügbar in Sentinel-X-48U- und Sentinel-Y-48U-Konfigurationen, integriert dieser vorkonfektionierte Schaltschrank AC-Eingangsverteilung, hochstromfähige DC-Stromschienen und modulare Leistungsmodule in einem einzigen 48U-Gehäuse.
Der Schrank unterstützt bis zu sieben 60-kW-Leistungsmodule und liefert ein skalierbares Stromversorgungssystem von 10 kW bis zu 420 kW Gesamtleistung. Dieser modulare Ansatz ermöglicht es Einrichtungen, mit der heute benötigten Leistungskapazität zu starten und schrittweise zu skalieren, wenn der Bedarf wächst – ohne die gesamte Schrankinfrastruktur ersetzen zu müssen.
Wichtige Integrationsfähigkeiten umfassen:
- USV-Batterie-Backup-Module für unterbrechungsfreie Stromversorgung bei Netzstörungen
- Stromverteilungseinheiten (PDUs) zur Verteilung der Leistung an angeschlossene Lasten
- 19-Zoll-programmierbare Stromversorgungen im standardisierten Rack-Einbauformat
- Hochstrom-DC-Stromschienen für effiziente Stromverteilung im Schrank
- Fernüberwachung und -steuerung für zentrales Facility-Management
2. Integration von USV-Batterie-Backup-Modulen in den 48U-Schrank
Kritische Einrichtungen – Rechenzentren, Telekom-Zentralstellen, Krankenhäuser und industrielle Steuerräume – benötigen unterbrechungsfreie Stromversorgung, um den Betrieb bei Netzstörungen aufrechtzuerhalten. USV-Systeme (Uninterruptible Power Supply), bestehend aus Batterien und Stromwandlungsschaltungen, dienen als Energie-Backup zur Gewährleistung des Dauerbetriebs.
Der Sentinel Power Cabinet 48U ist speziell für die Integration von Rack-montierten USV-Modulen und Batterie-Backup-Einheiten direkt in die Schrankstruktur ausgelegt. Wichtige Integrationsmerkmale umfassen:
- Standardisierte 19-Zoll-Rack-Montage für USV-Module, Batteriepacks und PDUs
- Vorkonfektionierte AC-Eingangsverteilung an USV-Module, reduziert die Feldverdrahtungszeit
- Hochstrom-DC-Stromschienen für effiziente Stromverteilung von USV-Modulen zu Lasten
- Modulare Skalierbarkeit – USV-Module hinzufügen, wenn der Leistungsbedarf wächst
- Verstärkter Rahmen mit 1600 kg Tragfähigkeit für schwere Batteriemodule
Industrielle Rack-montierte USV- und Batterie-Backup-Einheiten werden in Rechenzentren und Telekom-Zentralstellen eingesetzt, um Server und Vermittlungseinrichtungen bei Stromausfall mit Backup-Strom zu versorgen. Die 48U-Kapazität des Sentinel-Schranks bietet ausreichend Platz für mehrere USV-Module, Batteriestränge und zugehörige Stromverteilungsausrüstung – alles in einer einzigen, übersichtlichen Einheit.
Für Rack-montierte USV-48U-Anwendungen eliminiert der Sentinel-Schrank die Notwendigkeit separater USV-Racks oder Batterieräume und konsolidiert die gesamte kritische Strominfrastruktur in einem Schrank. Dies reduziert den Flächenbedarf, vereinfacht das Kabelmanagement und verbessert die Systemzuverlässigkeit durch integriertes Wärmemanagement und Überwachung.
3. Hochstrom-Stromverteilung mit DC-Stromschienen
Effiziente Stromverteilung ist das Rückgrat jeder kritischen Einrichtung. Der Sentinel Power Cabinet 48U integriert eine robuste DC-Stromschieneninfrastruktur für Hochstrom-DC-Verteilung über 2000A. Dieses Stromschienensystem verteilt die Leistung vom AC-Eingang und den USV-Modulen an die angeschlossenen Lasten – Server, Netzwerkausrüstung, industrielle Steuerungen und andere kritische Geräte.
Das Stromverteilungssystem unterstützt 3L+PE 600A AC-Eingangsstrom bei 400VAC und 480VAC, kompatibel mit sowohl 50Hz- als auch 60Hz-Betriebsfrequenzen. Diese Dual-Spannungs-, Dual-Frequenz-Kompatibilität macht den Schrank für den Einsatz in Einrichtungen weltweit geeignet.
Wichtige Stromverteilungsmerkmale umfassen:
- Werksseitig vorkonfektionierte vollständige AC-Eingangsverteilung und hochstromfähige DC-Stromschienen, die die Feldverdrahtungszeit und die Inbetriebnahme vor Ort drastisch reduzieren
- Symmetrischer 3-Phasen-Eingang zur Vermeidung von Neutralpunktverschiebung und Gewährleistung stabiler Stromqualität
- Skalierbare Ausgangsleistung von 10 kW bis 420 kW mit Unterstützung für bis zu sieben 60-kW-Leistungsmodule
- Hohe SCCR-Werte – standardmäßig 10kA SCCR mit optionalem 65kA SCCR-Upgrade für verbesserten Fehlerstromschutz
Für kritische Infrastruktur-Stromversorgungsracks reduziert die Kombination aus hochstromfähigen Stromschienen, modularen Leistungsmodulen und vorkonfektionierter Verteilung die Installationszeit erheblich und eliminiert das Risiko von Feldverdrahtungsfehlern. Der Schrank wird einsatzbereit geliefert – einfach den AC-Eingang anschließen, die USV-Module und Stromversorgungen installieren, und das System ist betriebsbereit.
4. Fortschrittliches Wärmemanagement für hochdichte Leistung
Hochdichte Stromversorgungssysteme erzeugen erhebliche Wärme. Ein Schrank, der 420 kW Leistung in einem 48U-Fußabdruck liefert, erfordert fortschrittliches Wärmemanagement, um die Komponententemperaturen innerhalb sicherer Betriebsgrenzen zu halten und die langfristige Zuverlässigkeit bei 100 % Einschaltdauer zu gewährleisten.
Der Sentinel Power Cabinet 48U verfügt über ein umfassendes Wärmemanagementsystem für den Dauerbetrieb bei Volllast:
- Redundante Hochdrucklüfter-Matrix mit über 2000 CFM Gesamtluftstrom für zuverlässige Kühlung
- 85 % offene perforierte Türen für minimalen Einlasswiderstand und maximalen Luftstrom
- Bereichsweise Temperatursensoren für Echtzeit-Thermalüberwachung
- Automatisierte Notfall-Leistungsdrosselung für zuverlässigen Überhitzungsschutz
- Präzisions-Thermalengineering ausgelegt für 30K bis 50K Temperaturanstieg über Umgebungstemperatur
Diese fortschrittliche Kühlarchitektur stellt sicher, dass USV-Module, Batteriepacks und Stromversorgungen auch unter maximalen Lastbedingungen innerhalb ihrer spezifizierten Temperaturbereiche betrieben werden. Das redundante Lüfterdesign bietet Fehlertoleranz – wenn ein Lüfter ausfällt, sorgen die verbleibenden Lüfter für ausreichenden Luftstrom und verhindern einen thermischen Stillstand.
Für USV-48U-Gehäuse mit PDU ist das Wärmemanagementsystem besonders wichtig, da Batterieleistung und -lebensdauer direkt von der Betriebstemperatur beeinflusst werden. Das Kühlsystem des Sentinel-Schranks hält optimale Batterietemperaturen aufrecht, verlängert die Batterielebensdauer und gewährleistet zuverlässige Backup-Stromversorgung bei Bedarf.
5. Sicherheit und Konformität: UL 508A, SCCR und NEC
Kritische Einrichtungen unterliegen strengen Sicherheits- und Regulierungsanforderungen. In Nordamerika muss elektrische Ausrüstung von der zuständigen Behörde (AHJ) genehmigt werden, bevor sie in Betrieb genommen werden darf. UL 508A ist der am weitesten verbreitete Standard für industrielle Schaltschränke in Nordamerika.
Der Sentinel Power Cabinet 48U ist vollständig UL-508A-konform und bietet:
- Zertifizierte industrielle Schaltschranksicherheit für den allgemeinen industriellen Einsatz bei Spannungen von 1000V oder weniger
- Ordnungsgemäße Komponentenauswahl und -verwendung gemäß UL-508A-Anforderungen
- SCCR-Validierung (Short Circuit Current Rating) – standardmäßig 10kA SCCR mit optionalem 65kA SCCR-Upgrade
- Konformität mit NEC-(NFPA-70-)Anforderungen für elektrische Installationen
NEC Article 645 regelt elektrische Installationen für Informationstechnologie-Ausrüstung (ITE) und umfasst Ausrüstung, Stromversorgungsverkabelung, Geräteverbindungsverkabelung und Erdung von ITE. Stromverteilungseinheiten für IT-Ausrüstung dürfen mehrere Schalttafeln in einem einzigen Gehäuse haben – eine Anforderung, die der Sentinel-Schrank mit seiner integrierten Stromschienen- und PDU-Infrastruktur erfüllt.
Weitere Sicherheitsmerkmale umfassen:
- Sicherheitstürverriegelung für sicheren Zugang während des Betriebs
- Zweikanalige Not-Aus-Funktion für schnelle Systemabschaltung
- Verstärkter Rahmen mit 1600 kg Tragfähigkeit für schwere Geräte
Für Einrichtungs-Backup-Strom-48U-Schrank-Anwendungen ist die UL-508A-Zertifizierung für die behördliche Konformität und Versicherungsanforderungen unerlässlich. Die Zertifizierung des Sentinel-Schranks stellt sicher, dass der Schrank den höchsten Sicherheits- und Zuverlässigkeitsstandards entspricht.
6. Netzkompatibilität und Stromqualität
Die Stromqualität ist ein entscheidender Faktor für kritische Einrichtungen. Schlechte Stromqualität – Oberschwingungsverzerrung, Phasenungleichgewicht und Störauslösungen – kann die Geräteleistung beeinträchtigen, die Effizienz verringern und unerwartete Ausfallzeiten verursachen.
Der Sentinel Power Cabinet 48U verfügt über fortschrittliche Netzkompatibilitätsmerkmale zur Aufrechterhaltung der Stromqualität und Gewährleistung des zuverlässigen Betriebs:
- Aktive Leistungsfaktorkorrektur zur Einhaltung von THDi unter 5 Prozent
- Gestaffelte Sanftanlaufsequenz zur Vermeidung von Störauslösungen vorgeschalteter Schutzschalter
- Symmetrischer 3-Phasen-Eingang zur Vermeidung von Neutralpunktverschiebung und Gewährleistung stabiler Spannung
- Kompatibilität mit sowohl 50Hz- als auch 60Hz-Betriebsfrequenzen für den weltweiten Einsatz
Diese Merkmale machen den Sentinel-Schrank für den Einsatz in Einrichtungen weltweit geeignet, unabhängig von den örtlichen Netzgegebenheiten. Die aktive Leistungsfaktorkorrektur stellt sicher, dass der Schrank dem vorgeschalteten Stromversorgungssystem eine nahezu einheitliche Leistungsfaktorlast bietet, den Blindleistungsbedarf minimiert und die Gesamtsystemeffizienz verbessert.
Für 48V-Busbar-Rechenzentren gewährleisten die Netzkompatibilitätsmerkmale des Schranks eine nahtlose Integration in die bestehende Infrastruktur der Einrichtung, unabhängig davon, ob diese bei 400VAC oder 480VAC, 50Hz oder 60Hz betrieben wird.
TPS 48U-Schränke für kritische Infrastruktur shop →
7. Technische Daten auf einen Blick
| Parameter | Spezifikation |
|---|---|
| Modell | Sentinel Power Cabinet Series 48U (Sentinel-X / Sentinel-Y) |
| Rack-Höhe | 48U (19-Zoll-Rack-Standard) |
| Außenabmessungen | 1000×1000×2200mm (B×T×H) |
| Nennspannung | 400VAC / 480VAC |
| Nennstrom | 600A |
| Eingangsfrequenz | 50Hz / 60Hz |
| Gesamtleistung | 10 kW – 420 kW |
| Leistungsmodule | Bis zu 7 × 60 kW |
| DC-Stromschienen-Kapazität | Über 2000A |
| SCCR-Wert | Standard 10kA / Optional 65kA |
| Zertifizierung | UL 508A |
| Kühlung | Redundante Lüfter, >2000 CFM |
| Tragfähigkeit | 1600 kg |
| THDi | <5% mit aktiver PFC |
| Sicherheitsmerkmale | Türverriegelung, zweikanaliger Not-Aus |
