Service de vente de transformateurs TPS : transformateurs de commande, d’isolement et pour machines-outils destinés aux applications industrielles

1. Pourquoi les transformateurs de commande industriels nécessitent une sélection spécifique à l’application

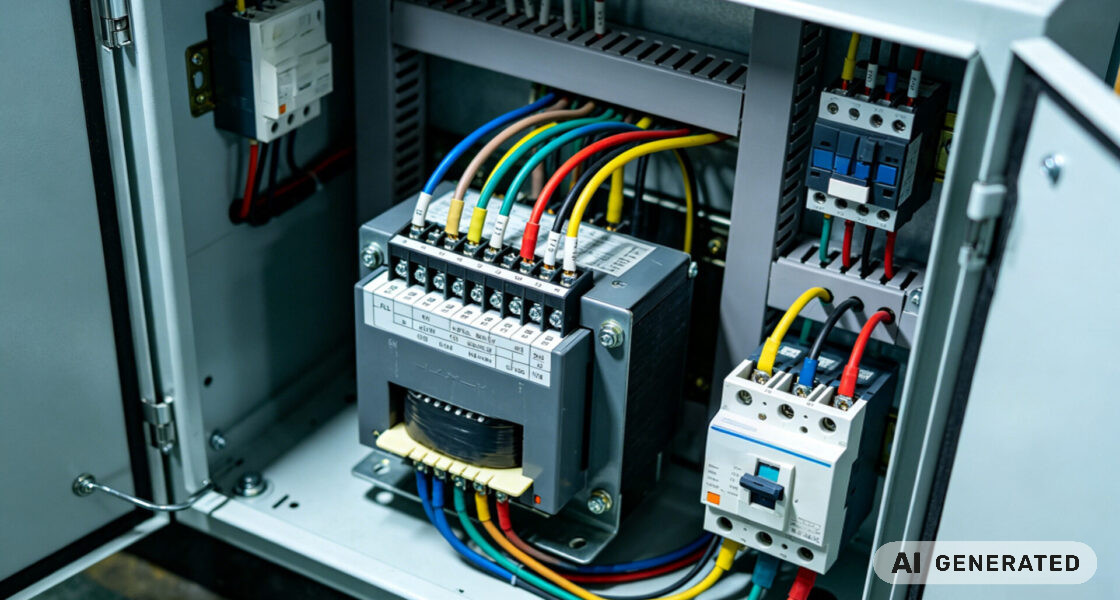

Dans une armoire de commande industrielle, un transformateur de commande est soumis à des exigences de fonctionnement différentes de celles d’un transformateur principalement destiné à des charges de puissance en régime permanent. Son rôle consiste généralement à fournir une tension secondaire adaptée aux circuits de commande et, lorsque l’architecture l’exige, à assurer une isolation galvanique entre l’alimentation et les équipements raccordés.

Les circuits de commande peuvent alimenter des bobines de contacteurs et de relais, des électrovannes, des API, des IHM, des relais de sécurité et d’autres équipements d’automatisation. Selon l’architecture du système, des tensions secondaires telles que 24 V AC ou 230 V AC peuvent être utilisées.

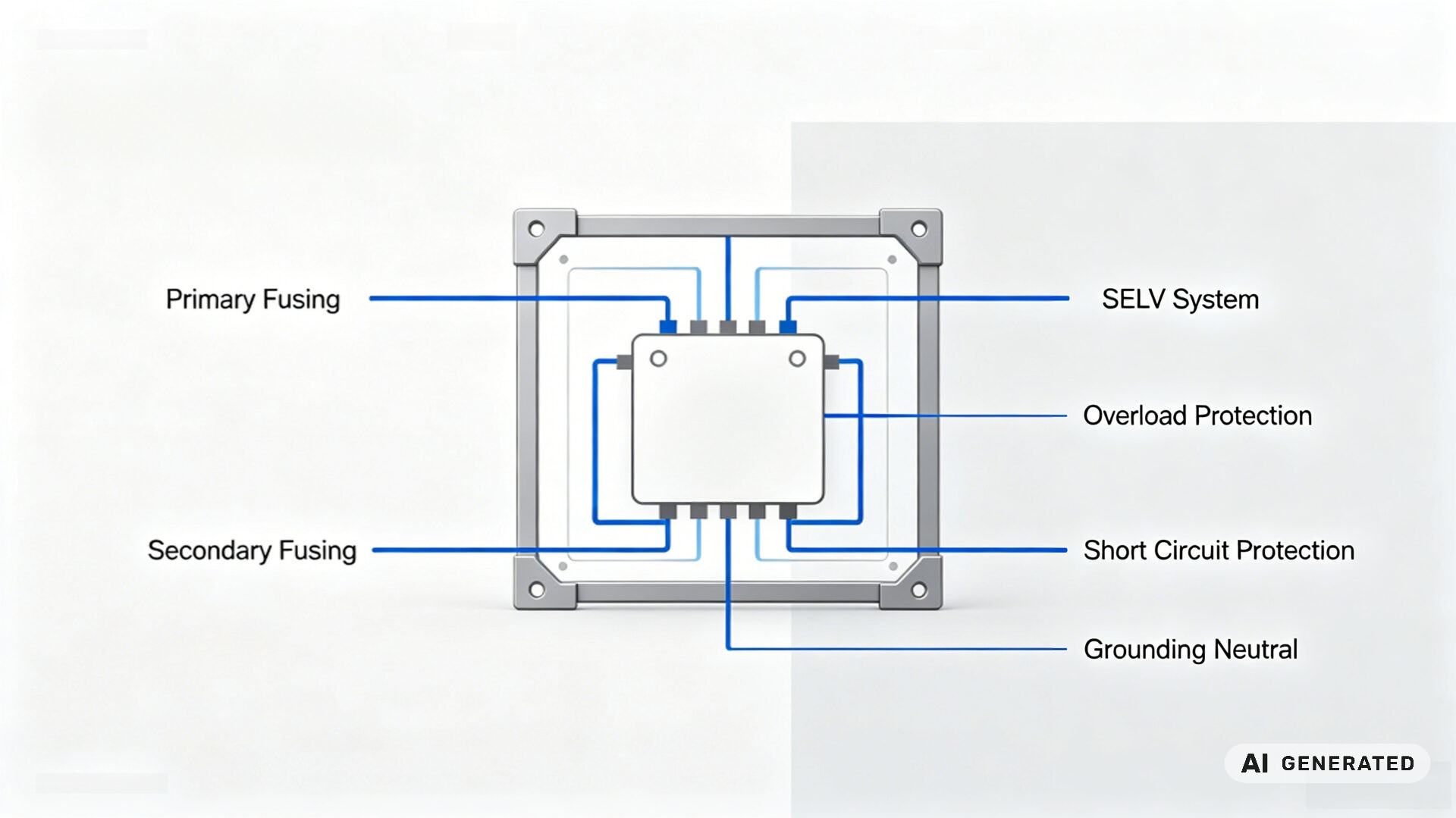

Le comportement des charges électromagnétiques lors de la commutation constitue un critère de sélection important. Les contacteurs, relais et électrovannes peuvent absorber, au moment de leur enclenchement, un courant nettement supérieur à leur courant en régime permanent. Le transformateur ne doit donc pas être sélectionné uniquement à partir de la puissance continue demandée en VA : il faut également tenir compte des besoins de courte durée liés au courant d’appel des charges raccordées.

Si le transformateur est sous-dimensionné pour ces conditions de fonctionnement, la tension secondaire peut chuter lors des commutations. Selon l’application et les équipements concernés, une chute de tension excessive peut contribuer au battement des contacteurs, au décrochage des relais, au redémarrage de certains équipements de commande ou à un fonctionnement instable de la machine.

La sélection doit également prendre en compte les normes et exigences réglementaires applicables à la machine, à l’armoire, à l’installation et au marché cible. Il peut notamment s’agir de UL 508A pour les panneaux de commande industriels en Amérique du Nord et de la série IEC/EN 61558 pour certaines applications de transformateurs et d’alimentations électriques.

TPS accompagne l’approvisionnement en transformateurs sur la base de ces exigences électriques et applicatives, y compris la documentation et les homologations requises pour le projet concerné. Pour une vue plus large des capacités commerciales et d’approvisionnement de TPS, voir TPS en tant que partenaire commercial mondial pour l’électronique.

2. Service de vente de transformateurs TPS : approvisionnement, sélection et fourniture

TPS Elektronik n’est pas limité à une seule marque de transformateurs. En tant que partenaire commercial mondial pour les composants électroniques et électromécaniques, TPS peut s’approvisionner auprès de différents fabricants en fonction des exigences de l’application.

Cette approche indépendante des fabricants permet de prendre en compte plusieurs paramètres du projet :

• tension primaire et tension secondaire ;
• fréquence ;
• besoin continu en VA ;
• caractéristiques de courant d’appel ;
• type et construction du transformateur ;
• homologations et normes requises ;
• conditions d’installation et d’environnement ;
• quantités et volumes de production ;
• délai et calendrier de livraison.

Le service peut couvrir des besoins allant des prototypes et préséries jusqu’à des approvisionnements récurrents pour la production en série. Lorsque cela est pertinent, TPS peut également participer aux clarifications techniques pendant le processus RFQ et coordonner la documentation produit et de conformité nécessaire.

Un exemple de l’approche plus globale de TPS en matière d’approvisionnement et d’exigences de marché est présenté dans l’étude de cas sur le partenariat commercial mondial et la conformité.

2.1 Types de transformateurs pour les applications industrielles

Selon l’application, TPS peut s’approvisionner dans différentes catégories de transformateurs industriels, notamment :

• transformateurs de commande, pour l’alimentation des contacteurs, relais, électrovannes et autres charges des circuits de commande ;
• transformateurs d’isolement, pour les applications nécessitant une séparation galvanique entre les circuits d’entrée et de sortie ;
• transformateurs pour machines-outils, destinés aux circuits de commande et auxiliaires intégrés aux équipements industriels ;
• transformateurs triphasés, pour les applications industrielles et d’automatisation nécessitant des puissances plus élevées ;
• transformateurs encapsulés, pour les applications dans lesquelles la construction doit répondre à des contraintes environnementales ou mécaniques particulières.

Les puissances nominales et les configurations disponibles dépendent du fabricant et de la gamme sélectionnée. Le choix du transformateur doit donc être basé sur les exigences électriques, mécaniques, environnementales et réglementaires réelles de l’application, et non sur la seule catégorie de produit.

Centraliser l’approvisionnement en transformateurs auprès d’un partenaire unique peut également simplifier les achats lorsqu’une machine ou un programme de production nécessite plusieurs types ou configurations de transformateurs.

2.2 Principaux critères de sélection : tension, puissance en VA et courant d’appel

Le dimensionnement correct commence par la définition des exigences d’entrée et de sortie. La tension primaire doit correspondre à l’alimentation disponible, tandis que la tension secondaire doit répondre aux besoins du circuit de commande raccordé. La fréquence, les tolérances de tension, les prises intermédiaires disponibles et le niveau d’isolement requis doivent également être définis.

La charge continue est généralement exprimée en voltampères (VA). Pour un transformateur de commande, la somme des charges en régime permanent ne constitue toutefois qu’une partie du dimensionnement. Le concepteur doit aussi tenir compte des charges susceptibles d’être alimentées simultanément et du courant d’appel des dispositifs électromagnétiques tels que les contacteurs et les relais.

Une évaluation technique type prend donc en compte :

1. le besoin continu total en VA des charges raccordées ;
2. les besoins de courant d’appel, exprimés en VA, des contacteurs, relais, électrovannes et dispositifs similaires ;
3. les charges susceptibles d’être alimentées simultanément ;
4. la chute admissible de la tension secondaire pendant la commutation ;
5. toute marge de dimensionnement requise par l’application ou par les règles de conception appliquées.

Plutôt que d’appliquer systématiquement une marge fixe en pourcentage, le dimensionnement devrait s’appuyer sur les caractéristiques réelles des charges et sur les données de sélection fournies par le fabricant du transformateur.

L’équipe technico-commerciale de TPS peut examiner les données disponibles pendant le processus RFQ et aider à identifier des solutions adaptées. Pour en savoir plus sur l’approche de TPS en matière d’approvisionnement et de logistique, voir l’optimisation de la chaîne d’approvisionnement pour l’électronique.

3. Normes et exigences de conformité : UL 508A et IEC 61558

Les normes et homologations constituent un élément important de la sélection d’un transformateur, en particulier lorsque les équipements sont destinés à plusieurs marchés internationaux.

Pour les panneaux de commande industriels destinés à l’Amérique du Nord, UL 508A peut être pertinente pour la construction et la certification du panneau complet. Le choix du transformateur doit donc être coordonné avec les exigences de conception du panneau, les normes applicables aux composants et le processus de certification ou de listing envisagé.

Pour le marché européen, les transformateurs peuvent relever de la législation de l’Union européenne applicable, notamment de la directive basse tension 2014/35/UE lorsque ses conditions d’application sont remplies. La série IEC 61558 et les normes EN correspondantes couvrent des exigences de sécurité relatives à différents transformateurs, inductances, blocs d’alimentation et combinaisons de ces équipements.

Les normes et homologations à appliquer dépendent du type de transformateur, de l’application, de la conception de l’équipement final et du marché cible. Le marquage CE, une certification UL, une certification CSA ou toute autre homologation ne doivent donc pas être considérés comme équivalents ou interchangeables.

TPS peut s’approvisionner en transformateurs conformément aux exigences d’homologation et de documentation spécifiées dans la RFQ. Les documents nécessaires devraient être définis dès la phase d’approvisionnement et vérifiés pour le produit sélectionné avant son intégration dans l’équipement final.

Un exemple de l’approche de TPS en matière de processus qualité documentés est disponible dans l’étude de cas sur l’assurance qualité.

4. Applications : armoires de commande, machines-outils et automatisation industrielle

Les transformateurs industriels sont utilisés dans de nombreuses applications d’automatisation et de construction de machines. Parmi les cas courants :

• Armoires de commande pour l’automatisation industrielle : un transformateur de commande peut alimenter les bobines de contacteurs, les relais et d’autres charges AC du circuit de commande. Un dimensionnement correct tenant compte des charges susceptibles de s’enclencher simultanément peut contribuer à maintenir la tension secondaire dans la plage de fonctionnement requise par les équipements raccordés.
• Isolation dans les machines-outils : un transformateur d’isolement peut assurer une séparation galvanique entre l’alimentation secteur et certains circuits de la machine. La puissance nominale nécessaire, le système d’isolation, les mesures de protection et les normes applicables dépendent de la conception de la machine et de son architecture électrique.
• Systèmes de commande de moteurs : les transformateurs de commande peuvent alimenter des contacteurs, démarreurs moteurs, dispositifs de protection et circuits auxiliaires. Lorsque plusieurs charges électromagnétiques peuvent commuter simultanément, leur courant d’appel cumulé devient un paramètre important pour le dimensionnement du transformateur.
• Équipements d’automatisation industrielle : des transformateurs peuvent être utilisés pour fournir des tensions AC spécifiques ou une isolation galvanique aux circuits auxiliaires de machines de production, de systèmes de test et d’équipements d’automatisation.

Dans l’ensemble de ces applications, la sélection du transformateur doit prendre en compte à la fois la charge continue et les conditions dynamiques de fonctionnement. Les caractéristiques de courant d’appel, la régulation de tension, l’isolation, le comportement thermique, les conditions d’installation et les normes applicables doivent être évalués dans le cadre de la conception électrique globale.

5. Liste des informations à fournir dans une RFQ pour un transformateur de commande industriel

Des données d’application complètes dès la phase RFQ peuvent simplifier les clarifications techniques et faciliter l’identification de solutions adaptées.

• Tension primaire : tension nominale d’entrée et prises intermédiaires ou plage de tension requises
• Tension secondaire : tension de sortie requise ou plusieurs tensions secondaires
• Fréquence : par exemple 50 Hz, 60 Hz ou 50/60 Hz selon l’application
• Charge continue : besoin total en VA dans les conditions normales de fonctionnement
• Charge d’appel : besoin en VA et caractéristiques de commutation des contacteurs, relais, électrovannes ou autres charges susceptibles de s’enclencher simultanément
• Type de transformateur : commande, isolement, machine-outil, triphasé, encapsulé ou autre construction requise
• Exigences d’installation : mode de montage, dimensions, configuration des bornes, exigences de boîtier et espace disponible
• Conditions environnementales : température, humidité, poussière, vibrations et autres conditions de fonctionnement pertinentes
• Normes et homologations : exigences UL, CSA, liées au marquage CE, IEC/EN ou autres exigences spécifiques au projet
• Documentation : déclarations, certificats, données techniques, plans ou documents de conformité requis
• Quantités et calendrier : volumes de prototypes, préséries et production série, avec les dates de livraison souhaitées

Soumettre une RFQ pour un transformateur industriel →

6. FAQ

Quelle est la différence entre un transformateur de commande et un transformateur de puissance standard ?
Un transformateur de commande est sélectionné en fonction des conditions de fonctionnement des circuits de commande industriels, en particulier lorsqu’ils alimentent des contacteurs, des relais et des électrovannes susceptibles de générer des courants d’appel élevés de courte durée. Outre le besoin continu en VA, le transformateur doit pouvoir maintenir une tension secondaire adaptée pendant ces commutations. Les transformateurs destinés principalement aux charges en régime permanent peuvent présenter des caractéristiques de fonctionnement différentes.

Comment dimensionner un transformateur de commande pour mon armoire ?
Il faut d’abord déterminer le besoin total continu en VA des charges raccordées, puis identifier les besoins de courant d’appel des composants électromagnétiques susceptibles d’être alimentés simultanément. Le transformateur doit ensuite être sélectionné à partir des données de dimensionnement et de régulation de tension fournies par le fabricant, en tenant compte de la chute de tension admissible, des conditions de fonctionnement et, le cas échéant, d’une marge propre à l’application. TPS peut accompagner cette sélection lorsque les données de charge nécessaires sont disponibles.

TPS peut-il fournir des transformateurs pour les marchés nord-américain et européen ?
TPS peut s’approvisionner en transformateurs pour des projets destinés à différents marchés. Les tensions d’entrée et de sortie, la fréquence, les normes, les homologations et les exigences documentaires doivent être précisées dans la RFQ afin que des solutions adaptées puissent être évaluées.

Quelles certifications ou normes faut-il spécifier ?
Cela dépend du type de transformateur, de l’application, de l’équipement final et du marché cible. Les exigences UL, CSA, liées au marquage CE ainsi que les normes IEC/EN ne sont pas interchangeables. Les exigences applicables doivent être définies dans le cadre de la stratégie de conformité de l’équipement final et communiquées lors de l’approvisionnement du transformateur.

Où trouver davantage d’informations sur les capacités commerciales et d’approvisionnement de TPS ?
Consultez la page du service TPS Global Sales Partner ou l’article consacré aux partenariats commerciaux mondiaux pour 2026.
