Systemintegratoren, Schaltschrankbauer und Beschaffungsteams scheitern selten, weil ihnen ein Maschinendesign fehlt. Sie verlieren Zeit—und Budget—wenn die kritischste Komponente in ihrem Schaltschrank, der industrielle Steuertransformator, zu spät, mit falschen Spannungsabgriffen oder ohne die erforderlichen UL 508A‑ oder IEC 61558‑Zertifizierungen geliefert wird, die für die Abnahmeprüfung der endgültigen Ausrüstung erforderlich sind. Ein Standard‑Leistungstransformator ist nicht dafür ausgelegt, die hohen Einschaltströme von Motorschützen zu bewältigen oder die stabile, isolierte Spannung bereitzustellen, die für empfindliche SPS und Sicherheitsrelais erforderlich ist. Die Folge können störende Auslösungen, Überhitzung und kostspielige Nacharbeiten vor Ort sein, die die Projektmargen schmälern.
Der transformer sales service von TPS Elektronik, bereitgestellt über das globale Vertriebspartnernetzwerk, eliminiert dieses Beschaffungsrisiko. The Durch die Bereitstellung eines kuratierten Angebots an industriellen Steuer‑, Automatisierungs- und Werkzeugmaschinentransformatoren, die mit vollständiger Rückverfolgbarkeit und Compliance‑Dokumentation beschafft werden, stellt TPS sicher, dass Schaltschrankbauer und OEMs den richtigen Transformator, mit den richtigen Zertifizierungen, pünktlich erhalten.
1. Warum ein dedizierter Steuertransformator für Industrieschaltschränke unverzichtbar ist

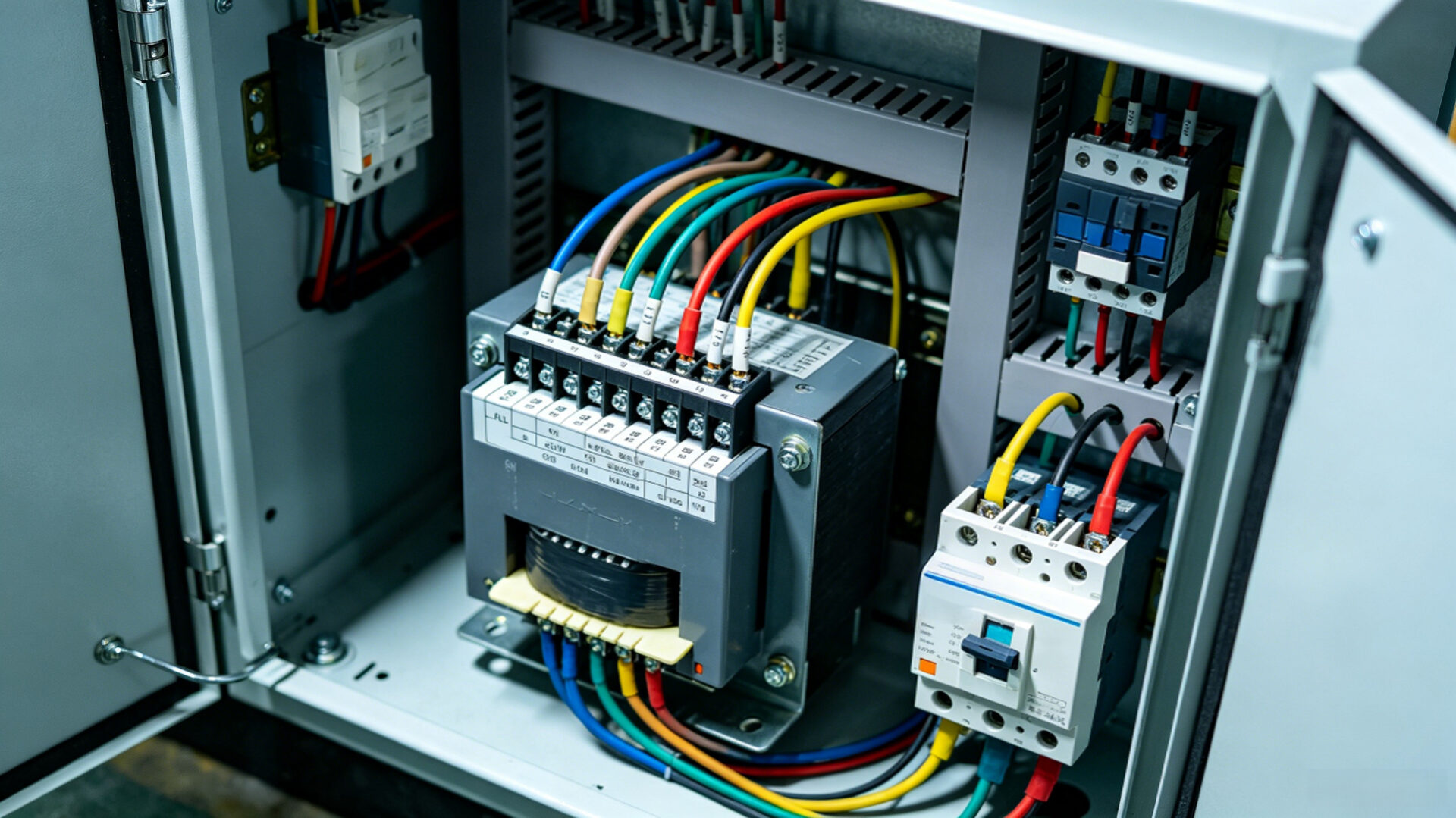

In einem industriellen Schaltschrank erfüllt der Steuertransformator einen grundlegend anderen Zweck als ein Standard‑Leistungstransformator. Seine Hauptaufgabe besteht darin, eine stabile, isolierte Niederspannung für empfindliche Steuerstromkreise bereitzustellen—typischerweise 24 V AC oder 230 V AC zur Versorgung von Schützspulen, SPS, HMIs und Sicherheitsrelais. Im Gegensatz zu einem Verteiltransformator muss ein Steuerstromkreis-Transformator mit einer hohen Impedanz ausgelegt sein, um den starken kurzzeitigen Überlastungen durch die hohen Einschaltströme von elektromagnetischen Schützen und Magnetventilen standzuhalten. Die Verwendung eines Standardtransformators in dieser Rolle führt zu erheblichen Spannungseinbrüchen, die Schützflattern, SPS‑Resets und letztendlich unvorhersehbares Maschinenverhalten verursachen können.
Aus diesem Grund spezifizieren erfahrene Schaltschrankbauer einen Transformator, der die Normen UL 508A oder IEC 61558 erfüllt. Diese Normen stellen sicher, dass der Transformator Kurzschlussbedingungen sicher bewältigen kann, das erforderliche Maß an Isolierung bietet (oft SELV oder PELV) und geprüft wurde, um seine Ausgangsspannung auch während kurzzeitiger Einschaltstromereignisse innerhalb akzeptabler Grenzen zu halten. Der globale Vertriebsservice von TPS versteht diese technischen Anforderungen und stellt sicher, dass die gelieferten Transformatoren nicht nur elektrisch korrekt, sondern auch vollständig für den Zielmarkt zertifiziert sind. Für einen breiteren Überblick über unsere Vertriebs- und Lieferfähigkeiten lesen Sie den umfassenden Leitfaden zu TPS als globaler Vertriebspartner für Elektronik.
2. TPS Transformer Sales service: Beschaffung, Auswahl und Lieferung
TPS Elektronik ist kein Einmarken‑Distributor. Als globaler Vertriebspartner mit tiefer Ingenieurkompetenz beschafft TPS Industrietransformatoren von einem Netzwerk zertifizierter Hersteller und wählt die optimale Lösung für jede Anwendung aus, anstatt eine einzelne Produktlinie zu forcieren. Dieser markenneutrale Ansatz stellt sicher, dass der spezifizierte Transformator den technischen Anforderungen, der Lieferzeit und dem Budget des Projekts am besten entspricht. Unser Service ist darauf ausgelegt, den gesamten Lebenszyklus zu unterstützen, von Prototypen bis hin zu Jahresverträgen mit hohem Volumen. Dieses Engagement für eine kundenorientierte Lieferung wird in unserer Fallstudie zur globalen Vertriebspartnerschaft und Compliance demonstriert.
2.1 Arten der gelieferten Transformatoren: Steuer-, Trenn- und Werkzeugmaschinentransformatoren
TPS liefert ein umfassendes Sortiment an Industrietransformatoren, das die überwiegende Mehrheit der Schaltschrank- und Werkzeugmaschinenanwendungen abdeckt. Dazu gehören einphasige Steuertransformatoren (typisch 40 VA bis 5 kVA) zur Versorgung von Schützspulen und elektronischen Steuerungen, Werkzeugmaschinen‑Trenntransformatoren, die eine galvanische Trennung zwischen dem Netz und der internen Maschinenverdrahtung bieten, sowie Drehstromtransformatoren für Automatisierungssysteme mit höherer Leistung. The Das Portfolio umfasst auch gekapselte Transformatoren für raue Umgebungen mit Staub, Feuchtigkeit oder Vibrationen. Dieses Sortiment ermöglicht es TPS, als einzige Bezugsquelle für die gesamte Transformatoren‑Stückliste eines Maschinenbauers zu dienen und die Beschaffung zu vereinfachen.
2.2 Wichtige Auswahlkriterien: Spannung, VA‑Leistung und Einschaltstrom
Die Auswahl des richtigen Transformators ist eine entscheidende technische Entscheidung. The Die Primärspannung muss zur Netzversorgung der Anlage passen, und die Sekundärspannung muss den Anforderungen des Steuerstromkreises entsprechen. Die Nennleistung des Transformators, gemessen in Voltampere (VA), ist nicht die einfache Summe aller stationären Steuerstrom‑Lasten; sie muss eine signifikante Sicherheitsmarge von mindestens 20 % enthalten und, was entscheidend ist, den Einschalt‑VA‑Wert aller gleichzeitig erregten Schütze und Relais berücksichtigen. Das Vertriebsingenieurteam von TPS kann bei dieser Dimensionierungsberechnung während des RFQ‑Prozesses unterstützen und die Anwendungsdaten des Schaltschrankbauers nutzen, um sicherzustellen, dass der ausgewählte Transformator während seiner gesamten Lebensdauer eine stabile Stromversorgung bietet. Für weitere Einblicke, wie wir unsere Kunden mit technischer Logistik unterstützen, besuchen Sie unsere Ressource zur Optimierung der Lieferkette für Elektronik.
3. Konformität und Zertifizierungen: UL 508A und IEC 61558
Für einen Schaltschrankbauer, der nach Nordamerika exportiert, muss der Steuertransformator als Teil der gesamten Schaltschrankzertifizierung UL 508A‑gelistet sein. Für den europäischen Markt ist die Einhaltung der Niederspannungsrichtlinie (2014/35/EU) obligatorisch, typischerweise nachgewiesen durch Konformität mit IEC 61558 (oder der harmonisierten EN 61558). TPS liefert nur Transformatoren, die die erforderlichen Zertifizierungen für den Zielmarkt besitzen, und mit jeder Lieferung wird ein Konformitätszertifikat bereitgestellt. Diese dokumentierte Konformität ist für den eigenen CE‑Kennzeichnungs‑ oder UL‑Listing‑Prozess des Schaltschrankbauers unerlässlich und reduziert den Verwaltungsaufwand und das Risiko der Nichtkonformität. Ein praktisches Beispiel für unser Engagement für dokumentierte Qualität finden Sie in unserem Qualitätssicherungs‑Kundenfall.
4. Anwendungsszenarien: Schaltschränke, Werkzeugmaschinen und Fabrikautomation
Von TPS gelieferte industrielle Steuertransformatoren werden in drei Hauptanwendungsbereichen innerhalb von Fertigungsanlagen eingesetzt:
- Schaltschränke für die Fabrikautomation: Ein einphasiger 500 VA‑Transformator liefert 230 V AC zur Versorgung von Dutzenden von Schützspulen und 24 V AC für eine SPS und ein HMI, alles von einer einzigen Einheit. Der Transformator gewährleistet eine stabile Spannung, selbst wenn ein großer Motorschütz anzieht, und verhindert so einen SPS‑Reset, der die gesamte Produktionslinie zum Stillstand bringen würde.
- Werkzeugmaschinen‑Trennung: Ein 1 kVA‑Werkzeugmaschinentransformator bietet galvanische Trennung für die interne Elektronik einer CNC‑Drehmaschine und schützt sie vor netzbedingten Transienten. Dieser dedizierte Transformator ist eine Schlüsselkomponente für die Bedienersicherheit und verhindert, dass Erdschlüsse vorgelagerte Schutzschalter auslösen.
- Schwerlast‑Motorsteuerungszentren: Ein dreiphasiger 10 kVA‑Transformator versorgt eine gesamte Sektion von Motorstartern mit Steuerspannung und besitzt die Robustheit, um den kombinierten Einschaltstrom mehrerer Schütze zu bewältigen und kritische Schutzrelais zuverlässig zu versorgen.
In all diesen Szenarien ist die Fähigkeit des Transformators zur Bewältigung hoher Einschaltströme von größter Bedeutung, eine Eigenschaft, die im folgenden Diagramm veranschaulicht wird. Diese Leistung ist ein direktes Ergebnis des normgerechten Designs und der Prüfungen, die TPS‑gelieferte Transformatoren durchlaufen.
5. RFQ-Checkliste für industrielle Steuertransformatoren
- Elektrische Spezifikation: Primär- und Sekundärspannung, Nennleistung (VA), Frequenz.
- Einschaltlast: Gesamter Einschalt‑VA‑Wert aller gleichzeitig erregten Schütze und Relaisspulen.
- Typ: Steuer-, Trenn-, Werkzeugmaschinen- oder gekapselter Transformator.
- Zertifizierungen: Erforderliche Kennzeichen (UL 508A, CE, CSA), anwendbare Norm (IEC 61558).
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Serienproduktionsvolumen mit Ziel-Lieferterminen.
6. FAQ
Was ist der Unterschied zwischen einem Steuertransformator und einem Standard‑Leistungstransformator?
Ein Steuertransformator ist speziell mit hoher Impedanz konstruiert, um den starken Einschaltströmen von Schützen und Magnetventilen ohne signifikanten Spannungsabfall standzuhalten, während ein Standard‑Leistungstransformator für stationäre Lasten ausgelegt ist.
Wie dimensioniere ich einen Steuertransformator für meinen Schaltschrank?
Berechnen Sie den gesamten stationären VA‑Wert aller angeschlossenen Lasten, fügen Sie eine Sicherheitsmarge von 20 % hinzu und verifizieren Sie dann, dass der Einschalt‑VA‑Wert des Transformators den gesamten Einschalt‑VA‑Wert aller gleichzeitig erregten induktiven Geräte übersteigt. Die Ingenieure von TPS können Sie bei dieser Berechnung unterstützen.
Liefert TPS Transformatoren sowohl für den nordamerikanischen als auch den europäischen Markt?
Ja. TPS liefert Transformatoren mit den korrekten Spannungsabgriffen und Zertifizierungen (UL 508A, CE gemäß IEC 61558) für beide Märkte und vereinfacht so den globalen Schaltschrankeinsatz.
Wo finde ich weitere Informationen zu den umfassenderen Vertriebs- und Lieferfähigkeiten von TPS?
Besuchen Sie die TPS Serviceseite für globale Vertriebspartner oder lesen Sie über globale Vertriebspartnerschaften für 2026.
