Systemintegratoren, Schaltschrankbauer und Beschaffungsteams in der industriellen Automatisierung scheitern selten, weil ihnen ein Schaltschrankdesign fehlt. Sie verlieren Zeit—und Budget—wenn CISPR 11-Emissionsgrenzwerte bei der formalen Zertifizierung überschritten werden, was kostspielige Filter-Neudesigns und Verzögerungen bei der Werksabnahme zur Folge hat.
Die EMV-Labordienstleistungen von TPS Elektronik sind darauf ausgelegt, dieses Risiko zu reduzieren: CISPR 11-Vorprüfungen für leitungsgeführte und gestrahlte Störaussendungen, Störfestigkeitsbewertung und enge Integration in die Entwicklung industrieller Geräte, damit Probleme vor der akkreditierten Zertifizierung gelöst werden.
1. Was ist CISPR 11-Vorprüfung?
CISPR 11-Vorprüfung bezeichnet den Prozess der Bewertung industrieller, wissenschaftlicher und medizinischer (ISM-)Geräte gegen die in CISPR 11 definierten Störaussendungsgrenzwerte, bevor das Produkt einem akkreditierten Labor zur formalen Zertifizierung vorgelegt wird. Das Ziel ist nicht, die formale Prüfung zu ersetzen—sondern mit Zuversicht in die formale Prüfung zu gehen, gestützt auf Messdaten statt Annahmen.
CISPR 11:2024 Edition 7.0 gilt für ISM-elektrische Geräte im Frequenzbereich 0 Hz bis 400 GHz und definiert sowohl Grenzwerte als auch Messverfahren für hochfrequente Störungen. Für Hersteller industrieller Geräte ist CISPR 11 die primäre Störaussendungsnorm, auf die die EU-EMV-Richtlinie 2014/30/EU und die FCC für ISM-Geräte in Nordamerika verweisen.
1.1 Gruppe 1 vs. Gruppe 2 und Klasse A vs. Klasse B: Was für Ihr Gerät gilt
CISPR 11 unterteilt Geräte in zwei Gruppen und zwei Klassen. Gruppe 1 gilt für Geräte, die nicht absichtlich hochfrequente Energie zur Materialbehandlung oder -analyse erzeugen. Gruppe 2 gilt für Geräte, die absichtlich hochfrequente Energie erzeugen und nutzen—wie Induktionserwärmungssysteme oder bestimmte Schweißgeräte. Klasse A gilt für Geräte, die für den Einsatz in industriellen Umgebungen bestimmt sind; Klasse B gilt für Geräte, die für Wohnumgebungen bestimmt sind und strengere Grenzwerte aufweisen.
Die meisten industriellen Schaltschränke, SPS-Systeme, Frequenzumrichter und Fabrikautomationsgeräte fallen unter Gruppe 1, Klasse A. Diese Klassifizierung bestimmt die anwendbaren Grenzlinien sowohl für CISPR 11 leitungsgeführte Störaussendungs-Vorprüfung als auch für CISPR 11 EMC pre compliance testing. Eine Fehlklassifizierung der Gruppe oder Klasse ist ein häufiger und teurer Fehler: Sie führt zur Prüfung gegen falsche Grenzwerte und letztlich zur erneuten Prüfung im akkreditierten Stadium.
1.2 Leitungsgeführte und gestrahlte Störaussendung: Was CISPR 11 tatsächlich misst
CISPR 11 spezifiziert zwei Messbereiche:
- Leitungsgeführte Störaussendung (150 kHz – 30 MHz): Gemessen am Netzanschluss mit einem Netznachbildungsnetzwerk (LISN) zwischen Stromversorgung und Prüfling. Schaltnetzteile, Motorantriebe und Takt-Oberwellen sind die dominierenden Verursacher. Das LISN stellt eine definierte 50 Ω-Impedanz bereit und isoliert die Messung von der Netzversorgung.

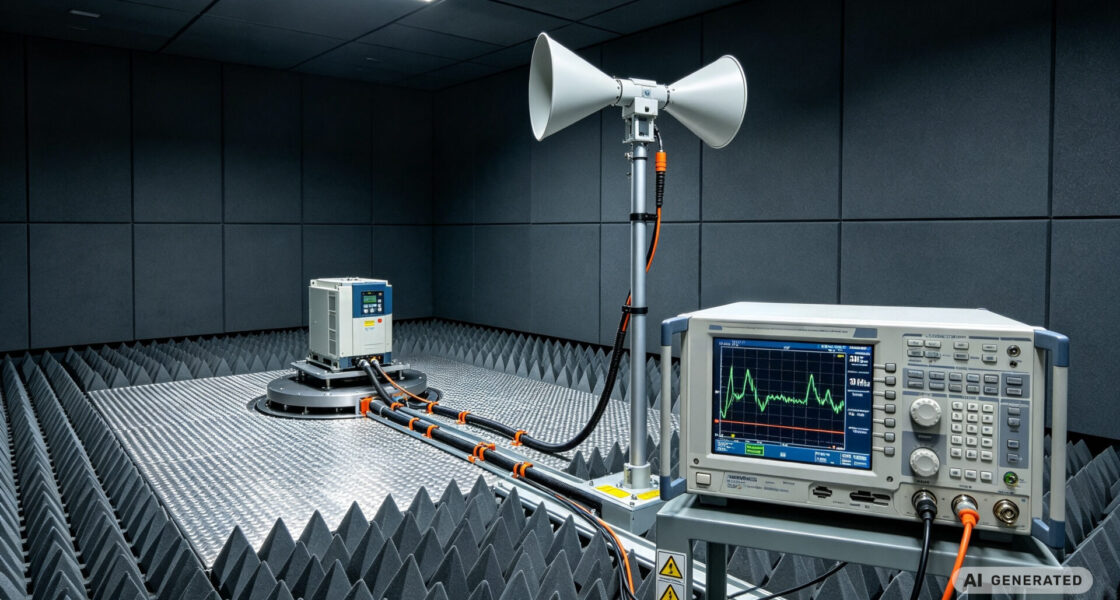

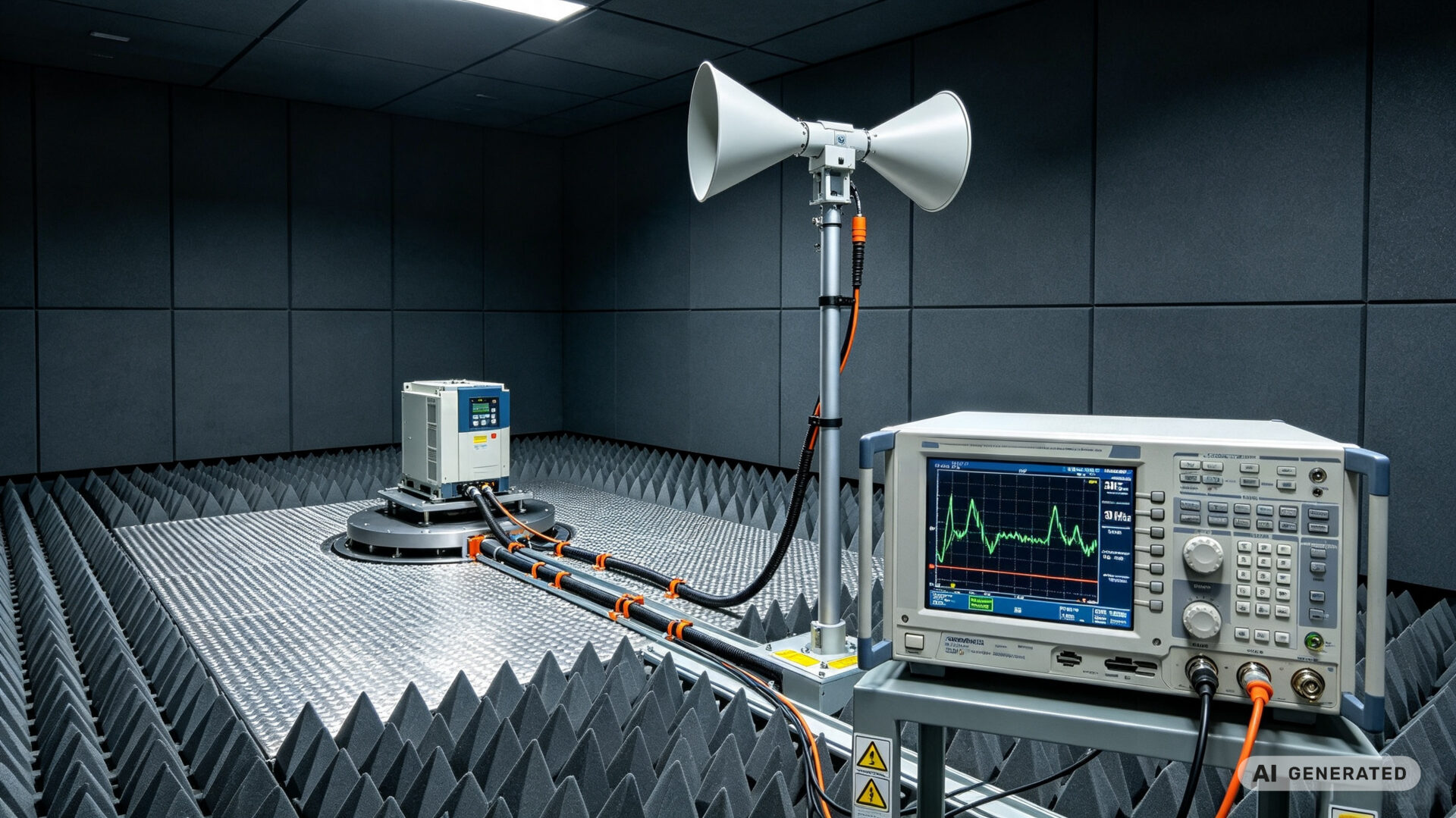

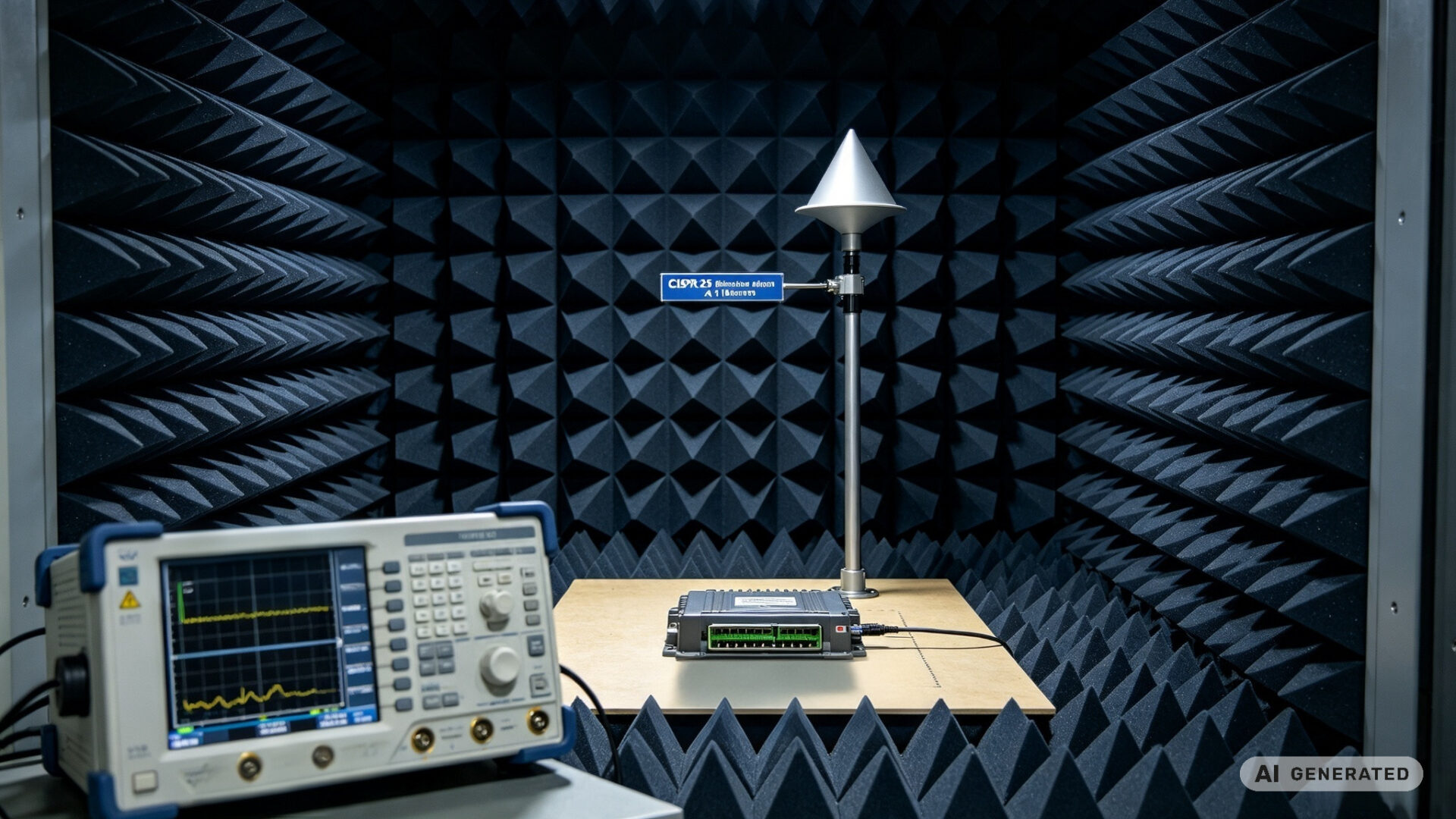

- Gestrahlte Störaussendung (30 MHz – 1 GHz, mit Edition 7-Erweiterungen über 1 GHz für Gruppe 1): Gemessen in einem Halbabsorberraum mit kalibrierten Antennen in spezifizierten Abständen. Kabelführung, Gehäuseschirmung und Erdungsarchitektur bestimmen, ob gestrahlte Störaussendungen bestehen oder durchfallen. CISPR 11:2024 führte Grenzwerte über 1 GHz für Gruppe 1-Geräte ein, in Übereinstimmung mit generischen Störaussendungsnormen und als Spiegelbild der zunehmenden Taktraten und drahtlosen Schnittstellen in industriellen Systemen.
Für eine vertiefte methodische Referenz siehe den Leitfaden zur EMV-Prüfung von TPS.
2. Warum industrielle EMV-Vorprüfung für RFQ-Ergebnisse wichtig ist
Formale EMV-Prüfungen in einem akkreditierten Labor sind teuer und termin kritisch. Ein einzelner CISPR 11-Fehler kann Wochen von Filter-Neudesign, Gehäusemodifikation und erneuten Prüfgebühren auslösen. Für Beschaffungsteams, die Lieferanten bewerten, ist dies kein technisches Detail—es ist ein Lieferkettenrisiko.
Die Daten stützen dies: Branchenumfragen zeigen konsistent, dass ein Großteil der industriellen Maschinen die EMV-Prüfung beim ersten Versuch nicht besteht. Die Fehlerquellen sind selten exotisch—unzureichende Gleichtaktfilterung an Motorantriebsausgangskabeln, schlechte Schirmabschirmung an Steuerleitungen oder unzureichende Erdung von Frequenzumrichtern sind wiederkehrende Ursachen. Jede davon ist während der Vorprüfung mit Standardinstrumentierung erkennbar.
Industrielle EMV-Vorprüfung verändert die Ökonomie der Zertifizierung. Durch leitungsgeführte und gestrahlte Störaussendungsmessungen während der Entwicklung—nicht nachdem das Design eingefroren ist—wird industrielle Geräte-EMV-Validierung zu einer iterativen Engineering-Aktivität statt eines binären Bestanden/Nicht-bestanden-Ereignisses.
Für Systemintegratoren und Schaltschrankbauer ist die betriebliche Dimension ebenso wichtig. Ein Frequenzumrichter, der CISPR 11 auf Komponentenebene besteht, kann bei Integration in einen Schaltschrank mit langen Motorkabeln und mehreren parallel betriebenen Antrieben dennoch unakzeptable Störaussendungen erzeugen. Fabrikautomations-EMV-Validierung auf Systemebene—nicht nur auf Komponentenebene—bestimmt, ob die Installation in der Fabrikhalle zuverlässig funktioniert.
Die Erfahrung von TPS mit industrieller Leistungselektronik-Compliance ist im EMV-Prüfungs-Kundenfall und im EMV-Compliance-Leitfaden dokumentiert.
3. Typische CISPR 11-Fehlerquellen bei industriellen Geräten
Vorprüfung ist am wertvollsten, wenn sie gezielt erfolgt. Die folgenden Fehlerquellen wiederholen sich über industrielle Gerätekategorien hinweg—von SPS-Schaltschränken bis zu Servoantriebssystemen.
- Motorantriebs-Ausgangskabel: Ungeschirmte oder unsachgemäß geschirmte Motorkabel wirken als Antennen. Gleichtaktströme auf den Ausgangsphasen strahlen oberhalb von 30 MHz effizient ab. Schirmabschirmung an beiden Enden mit 360°-Verbindung ist die Standard-Gegenmaßnahme.
- Eingangsfilterung von Schaltnetzteilen: Ein Netzteil, das CISPR 11 isoliert besteht, kann bei Belastung durch nachgeschaltete Motorantriebe durchfallen. Das Eingangsfilter muss für die leitungsgeführte Störaussendung auf Systemebene dimensioniert sein, nicht nur für die Standalone-Leistung des Netzteils.
- Erdungsarchitektur: Hochfrequenzströme folgen dem Weg des geringsten Scheinwiderstands, nicht dem Weg des geringsten Widerstands. Schaltschrank-Erdungsschienen, PE-Verbindungen und Schirmabschirmungen müssen für HF-Impedanz ausgelegt sein, nicht nur für Sicherheitserdung.
- Kabelführung im Schaltschrank: Das Mischen von Motorkabeln, Signalkabeln und Netzteil kabeln im selben Kanal schafft Kopplungspfade, die keine Filterung vollständig unterdrücken kann. Physische Trennung und Schirmung sind architektonische Anforderungen, keine nachträglichen Einfälle.
- SPS- und Kommunikationsschnittstellen: Ethernet-, CAN- und serielle Schnittstellen führen hochfrequente Signale ein, die von Kabelschirmen abstrahlen können. SPS-EMV-Vorprüfung muss diese Schnittstellen als Teil des Systems bewerten, nicht als isolierte Komponenten.
Die EMV-Testnachrichten und der Leitfaden für EMV und elektrische Sicherheitsprüfung von TPS bieten zusätzlichen technischen Kontext für diese Fehlerquellen.
Für ein bearbeitetes Beispiel, wie diese Fehlerquellen in der Praxis gelöst werden, siehe die EMV-Prüfungs-Zusammenarbeitsfallstudie.
4. Wie TPS Elektronik die CISPR 11-Vorprüfung unterstützt
TPS Elektronik betreibt ein EMV-Labor, das strukturierte Vorprüfungen für industrielle, medizinische und automobile Geräte anbietet. Für industrielle Hersteller basiert das Servicemodell auf drei Prinzipien: gegen die richtigen Grenzwerte messen, den dominierenden Fehlermechanismus identifizieren und Ergebnisse dokumentieren, die den formalen Zertifizierungsprozess unterstützen.
Der TPS-Vorprüfungs-Workflow umfasst:
- Klassifizierungsüberprüfung: Bestätigung der Gruppe 1/2- und Klasse A/B-Klassifizierung gegen die vorgesehene Einsatzumgebung, wodurch der häufigste und teuerste Vorprüfungsfehler vermieden wird.
- Leitungsgeführte Störaussendungsmessung: LISN-basierte Prüfung von 150 kHz bis 30 MHz mit Echtzeit-Spektrumanalyse und Grenzlinienvergleich.
- Gestrahlte Störaussendungsmessung: Halbabsorberraum-Prüfung von 30 MHz bis 1 GHz (mit Über-1-GHz-Fähigkeit für Edition 7-Anforderungen), einschließlich Kabel- und Gehäusebeitragsanalyse.

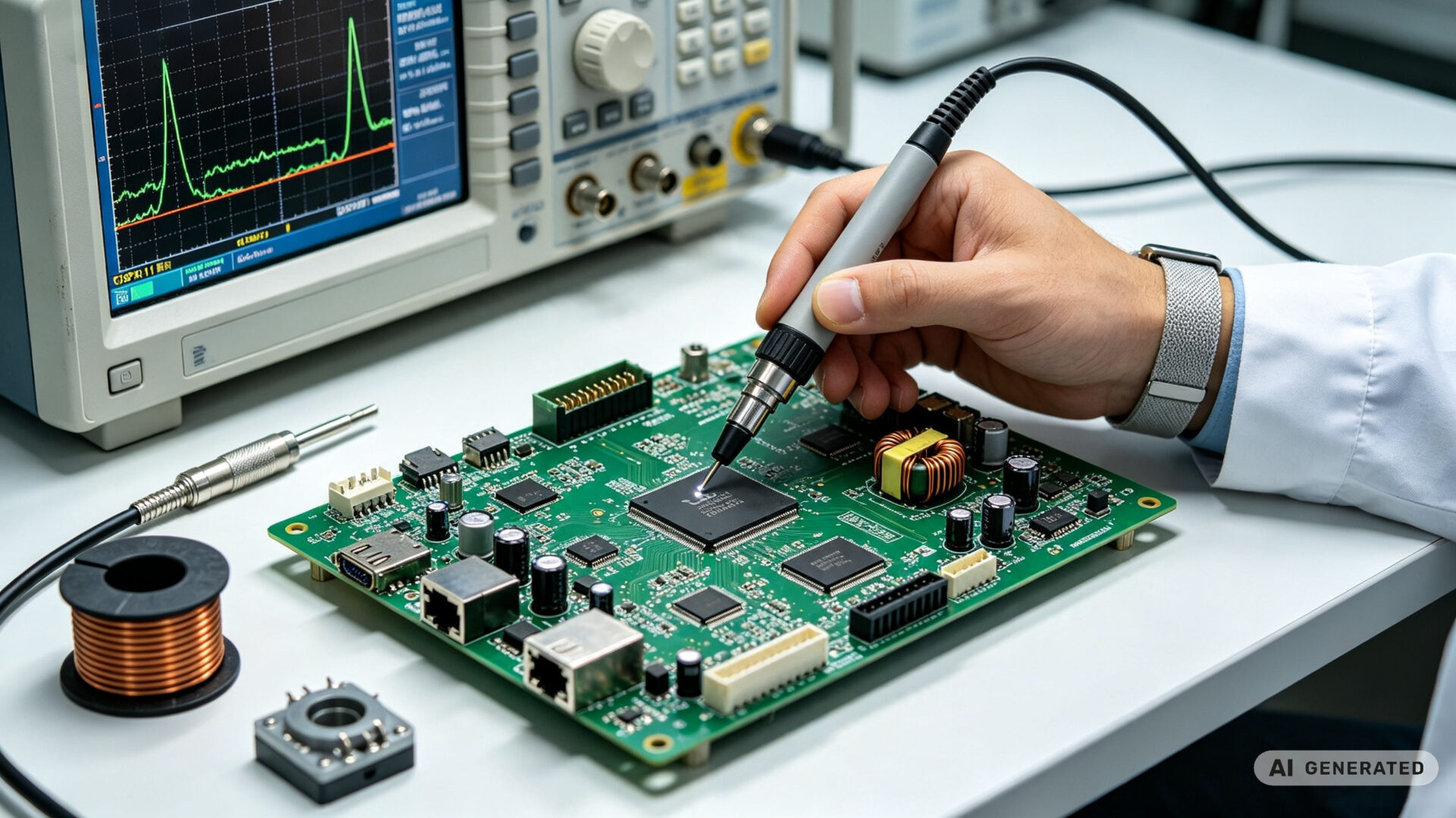

- Debugging-Unterstützung: Nahfeldsonierung, Stromzangenmessungen und Filterbewertung zur Isolierung der Störaussendungsquelle.
- Dokumentation: Prüfberichte, die CISPR 11-Klauseln referenzieren und zusammen mit formalen akkreditierten Prüfergebnissen eingereicht werden können.
Für industrielle Geräte, die für den europäischen Markt bestimmt sind, bietet die CISPR 11-Vorprüfung auch einen direkten Weg zur Dokumentation der Konformität mit der EMV-Richtlinie 2014/30/EU. Die Ressourcen von TPS zur EU-EMV-Richtlinie und Produktzertifizierung sowie zur integrierten EMV- und elektrischen Sicherheitsprüfung spiegeln diese Ausrichtung wider.
