Systemintegratoren, Schaltschrankbauer und Einkaufsteams in der Automobilelektronikbranche scheitern selten am Fehlen eines Produktdesigns. Sie verlieren Zeit – und Budget – wenn die CISPR 25 Prüfung der gestrahlten Störaussendung in einem akkreditierten Labor Fehler aufdeckt und kostspielige Neukonstruktionen, Nachprüfungsgebühren und Verzögerungen bei Fahrzeugprogramm-Meilensteinen erzwingt.
Die EMV-Laborleistungen von TPS Elektronik wurden entwickelt, um dieses Risiko zu reduzieren: Vorabprüfungen für CISPR 25 gestrahlte Störaussendungen, Bewertung leitungsgebundener Störaussendungen, Störfestigkeitsprüfungen, Abschirmungsbewertung und enge Integration mit Automobilentwicklungsteams, damit Probleme behoben werden, bevor die formelle Zertifizierung beginnt.
CISPR 25 Vorabprüfung der gestrahlten Störaussendung anfordern →
1. Was ist die CISPR 25 Prüfung der gestrahlten Störaussendung?
CISPR 25 ist die internationale Norm, die vom Internationalen Sonderkomitee für Funkstörungen (CISPR), einem Unterkomitee der Internationalen Elektrotechnischen Kommission (IEC), veröffentlicht wurde. Der vollständige Titel lautet „Fahrzeuge, Boote und Verbrennungsmotoren – Funkstöreigenschaften – Grenzwerte und Messverfahren zum Schutz von bordeigenen Empfängern.“
CISPR 25 definiert die Grenzwerte und Messverfahren für hochfrequente Störungen, die von Automobilkomponenten und Fahrzeugen erzeugt werden und bordeigene Funkempfänger stören könnten. Die Norm deckt sowohl leitungsgebundene Störaussendungen (Störungen, die sich über Strom- und Signalkabel ausbreiten) als auch gestrahlte Störaussendungen (elektromagnetische Felder, die sich über den Raum ausbreiten) ab.
Die CISPR 25 Prüfung der gestrahlten Störaussendung misst speziell die von einer Komponente – wie einem Steuergerät, Sensormodul, Motortreiber oder Infotainment-Gerät – abgestrahlten elektromagnetischen Felder über einen definierten Frequenzbereich. Diese Störungen können in Fahrzeugantennen (AM/FM, DAB, GPS, Mobilfunk, WLAN) einkoppeln und die Empfängerleistung beeinträchtigen, was zu hörbarem Rauschen, Datenverlust oder Signalverlust führen kann.
Die Norm gilt für Komponenten, die für den Einbau in Fahrzeuge, Boote und verbrennungsmotorisch angetriebene Geräte vorgesehen sind. Sie wird von führenden Automobil-OEMs weltweit referenziert, darunter Volkswagen, BMW, Daimler, Ford, General Motors, Toyota und Hyundai, und ist eng mit regionalen Standards wie folgenden abgestimmt:
- UNECE-Regelung Nr. 10 (ECE R10) – Europäische Fahrzeug-EMV-Vorschrift
- ISO 11452-Serie – Störfestigkeitsprüfungen für Automobilkomponenten
- SAE J1113-Serie – Nordamerikanische Automobil-EMV-Standards
- VDA 270 – EMV-Anforderungen der deutschen Automobilindustrie
Für Automobil-Tier-1-Zulieferer und OEMs ist die CISPR 25-Konformität nicht optional – sie ist eine Voraussetzung für die Komponentenzulassung und die Fahrzeugtypzulassung. Eine Komponente, die die CISPR 25 gestrahlte Störaussendung nicht besteht, darf nicht in ein Serienfahrzeug eingebaut werden.
2. Warum CISPR 25 für die Konformität von Automobilkomponenten entscheidend ist
Moderne Fahrzeuge enthalten Dutzende von elektronischen Steuergeräten (ECUs), Sensoren, Aktoren und Kommunikationsmodulen. Jede dieser Komponenten erzeugt elektromagnetische Störungen bei ihren Schaltfrequenzen und Oberschwingungen. In einer beengten Fahrzeugumgebung können diese Störungen in empfindliche Empfänger einkoppeln – AM/FM-Radio, DAB, GPS, Mobilfunk, WLAN, Bluetooth und Fahrzeug-zu-allem-Kommunikation (V2X).
Die CISPR 25 Prüfung der gestrahlten Störaussendung ist aus drei Gründen entscheidend:
1. Regulatorische Anforderung: Die Fahrzeugtypzulassung in Europa erfordert die Einhaltung von UNECE R10, das für komponentenbezogene Störaussendungen auf CISPR 25 verweist. In Nordamerika basieren OEM-spezifische Anforderungen (Ford, GM, Stellantis) auf CISPR 25 oder SAE J1113. Ohne CISPR 25-Konformität darf eine Komponente nicht legal in ein Serienfahrzeug eingebaut werden.
2. Fahrzeugleistung: Gestrahlte Störungen von einer Komponente können die Leistung einer anderen beeinträchtigen. Beispielsweise können Störungen von einem DC-DC-Wandler in die AM-Radioantenne einkoppeln und hörbares Brummen verursachen. Störungen von einem Motortreiber können den GPS-Empfang beeinträchtigen und die Navigationsgenauigkeit verringern. Die CISPR 25-Prüfung stellt sicher, dass jede Komponente mit den Empfängersystemen des Fahrzeugs kompatibel ist.
3. Kosten- und Terminrisiko: Die Entdeckung eines CISPR 25-Fehlers während der formellen Prüfung in einem akkreditierten Labor löst einen kostspieligen Neukonstruktionszyklus aus. Die Komponente muss modifiziert, erneut getestet und erneut validiert werden – was Fahrzeugprogramm-Meilensteine verzögert und Entwicklungskosten erhöht. Vorabprüfungen im EMV-Labor von TPS Elektronik identifizieren diese Probleme frühzeitig, wenn sie noch kostengünstig zu beheben sind.
Für Einkaufsteams und Elektroingenieure ist das Verständnis von CISPR 25 wesentlich für die Bewertung von Komponentenlieferanten und die Sicherstellung, dass gekaufte Komponenten die EMV-Anforderungen auf Fahrzeugebene erfüllen. Der EMV-Konformitätsleitfaden von TPS bietet zusätzlichen Kontext zu Automobil-EMV-Anforderungen.
Besprechen Sie Ihre Automobil-EMV-Prüfanforderungen mit TPS →
3. Testaufbau und Messmethodik
Die CISPR 25 Prüfung der gestrahlten Störaussendung wird in einer kontrollierten elektromagnetischen Umgebung durchgeführt, um genaue, wiederholbare Messungen zu gewährleisten. Die Norm definiert mehrere Testmethoden, wobei die ALSE-Methode (Absorber Lined Shielded Enclosure) die am weitesten verbreitete für Komponententests ist.

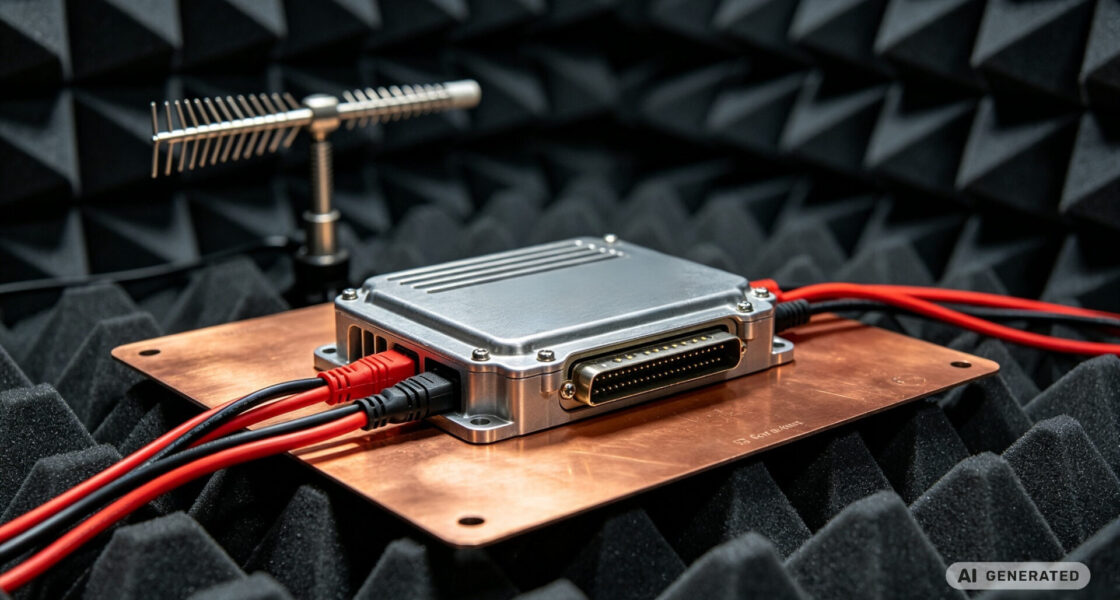

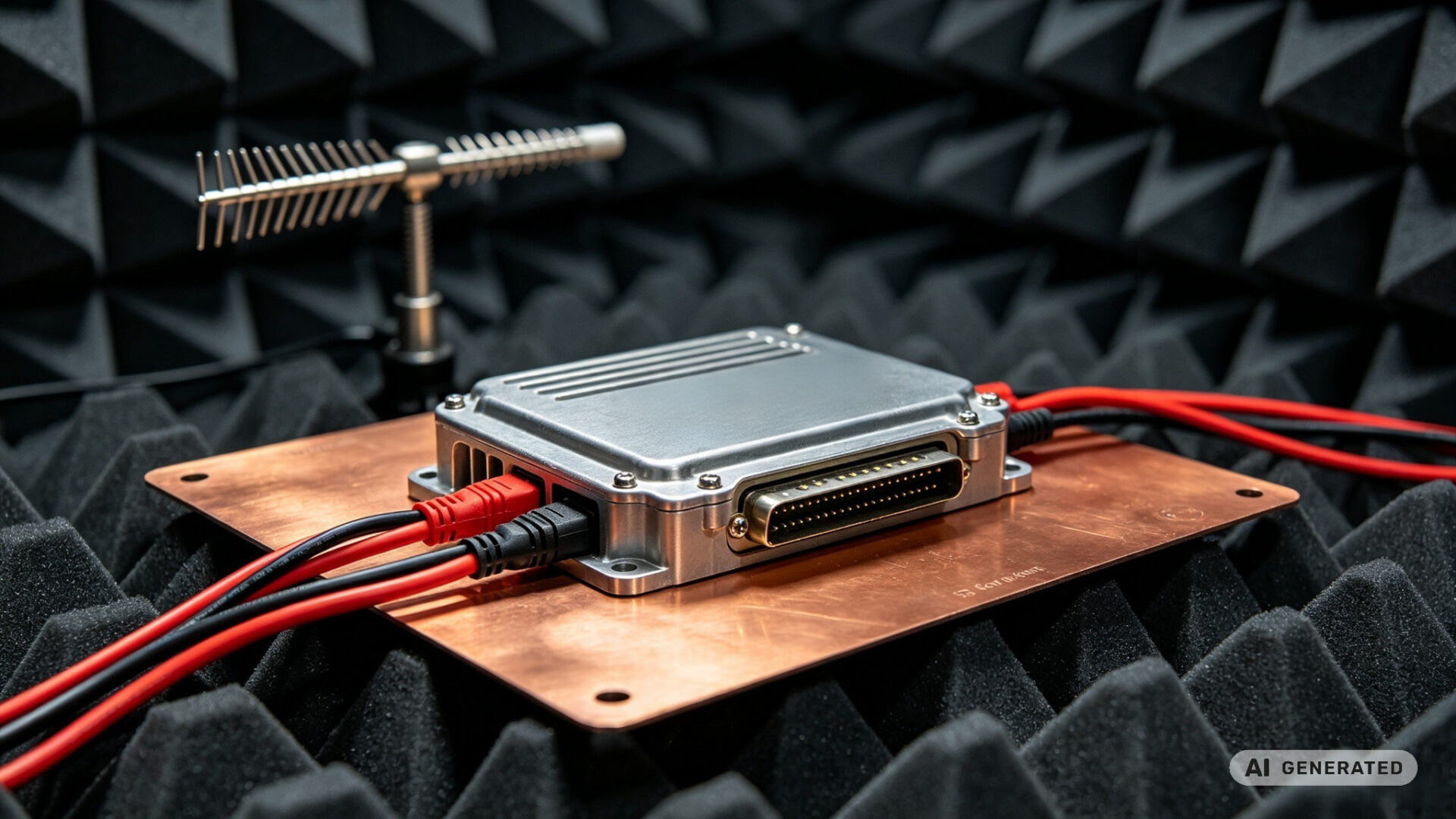

ALSE-Testaufbau:
Die ALSE-Methode verwendet ein geschirmtes Gehäuse, das mit funkabsorbierendem Material ausgekleidet ist, um Freiraumbedingungen zu simulieren. Zu den Hauptelementen gehören:
- Massefläche: Eine leitfähige Massefläche (typischerweise Kupfer oder verzinkter Stahl), die eine definierte Referenz für den Testaufbau bietet und das Fahrzeugchassis simuliert.
- Antennen: Kalibrierte Breitbandantennen, die in festgelegten Abständen (typischerweise 1 Meter für Komponententests) vom Prüfling (DUT) positioniert sind. Zu den Antennentypen gehören Bikonus-, Logarithmisch-Periodische und Hornantennen, ausgewählt nach dem Frequenzbereich.
- Rauscharmerversstärker: Wird zur Verstärkung schwacher Signale und zur Verbesserung der Messempfindlichkeit verwendet.
- Spektrumanalysator oder EMV-Empfänger: Wird zur Messung der Amplitude der Störungen bei jeder Frequenz verwendet. Moderne Empfänger entsprechen den CISPR 16-1-1-Anforderungen für Quasi-Spitzen-, Spitzen- und Mittelwertdetektion.
- DUT-Positionierung: Die Komponente wird in einer definierten Höhe und Ausrichtung relativ zur Massefläche und Antenne platziert, typischerweise 50mm über der Massefläche für Komponententests.
- Kabelverlegung: Strom- und Signalkabel werden in definierter Weise verlegt, um wiederholbare Messbedingungen zu gewährleisten.
Alternative Testmethoden:
Zusätzlich zu ALSE definiert CISPR 25 andere Methoden für spezifische Anwendungen:
- Stripline-Methode: Verwendet eine Stripline-Übertragungsleitung, um ein gleichmäßiges elektromagnetisches Feld um das DUT zu erzeugen. Geeignet für kleine Komponenten und Frequenzbereiche bis 1 GHz.
- TEM-Zellen-Methode: Verwendet eine transversalelektromagnetische Zelle, um ein definiertes Feld zu erzeugen. Geeignet für kleine Komponenten mit Abmessungen, die mit der Zelle kompatibel sind.
- Nahfeldmessung: Verwendet Sonden zur Messung von Nahfeldstörungen in der Nähe des DUT. Nützlich für Diagnosezwecke und zur Identifizierung von Störquellen.
Für die meisten Automobilkomponenten ist die ALSE-Methode die Referenzmethode und für die formelle Zertifizierung erforderlich. Das EMV-Labor von TPS Elektronik führt ALSE-Vorabprüfungen durch, um Komponenten auf die formelle Zertifizierung vorzubereiten.
4. Frequenzbereiche, Klassen und Grenzwerte
CISPR 25 definiert Grenzwerte für gestrahlte Störaussendungen über mehrere Frequenzbänder, von 150 kHz bis 2,5 GHz. Die Norm spezifiziert unterschiedliche Grenzwerte je nach Frequenzbereich, Fahrzeugtyp und Position der Komponente relativ zur Fahrzeugantenne.
Frequenzbänder für gestrahlte Störaussendungen:
| Frequenzbereich | Antennentyp | Typische Anwendungen |
|---|---|---|
| 150 kHz – 30 MHz | Stabantenne / Rahmen | AM-Rundfunk, Lang-/Mittelwelle |
| 30 MHz – 300 MHz | Bikonusantenne | FM-Rundfunk, VHF |
| 300 MHz – 1 GHz | Logarithmisch-periodische Antenne | UHF, Mobilfunk, GPS |
| 1 GHz – 2,5 GHz | Hornantenne | WLAN, Bluetooth, V2X |
CISPR 25 Klassen:
CISPR 25 definiert fünf Klassen (Klasse 1 bis Klasse 5) basierend auf der Strenge der Emissionsgrenzwerte. Klasse 5 ist die strengste und bietet den höchsten Schutz für bordeigene Empfänger. Die Klassenauswahl hängt von den Anforderungen des Fahrzeugherstellers und der Nähe der Komponente zu empfindlichen Antennen ab.
- Klasse 1: Am wenigsten streng, typischerweise für Komponenten weit entfernt von Antennen
- Klasse 2: Moderate Anforderungen für allgemeine Automobilkomponenten
- Klasse 3: Standardanforderungen für die meisten Fahrzeugkomponenten
- Klasse 4: Strenge Anforderungen für Komponenten in der Nähe empfindlicher Empfänger
- Klasse 5: Am strengsten, für kritische Komponenten in unmittelbarer Nähe zu Antennen
Das EMV-Labor von TPS Elektronik führt Vorabprüfungen für CISPR 25 gestrahlte Störaussendungen für Klasse 1 bis Klasse 5 mit kalibrierter Ausrüstung und normkonformen Methoden durch, um Probleme vor der formellen Zertifizierung zu identifizieren.
5. Fahrzeug-EMV: Von der Komponente zur Systemkonformität
Die CISPR 25 Komponentenprüfung ist ein Teil einer umfassenderen Fahrzeug-EMV-Konformitätsstrategie. Fahrzeughersteller müssen auch Fahrzeugprüfungen durchführen, um sicherzustellen, dass das komplette Fahrzeug die Anforderungen an gestrahlte Störaussendungen erfüllt.
Komponentenprüfung (CISPR 25): Wird an einzelnen Steuergeräten, Sensoren und Modulen in einer kontrollierten Laborumgebung durchgeführt. Überprüft, ob jede Komponente ihre spezifizierten Emissionsgrenzwerte bei isolierter Prüfung einhält.
Fahrzeugprüfung (CISPR 12 / UNECE R10): Wird am kompletten Fahrzeug auf einem Freifeldmessplatz (OATS) oder in einer Halbabsorberkammer durchgeführt. Überprüft, ob das Fahrzeug als Ganzes die Grenzwerte für gestrahlte Störaussendungen einhält.
Komponentenkonformität garantiert keine Fahrzeugkonformität. Wechselwirkungen zwischen Komponenten – wie Kopplung über gemeinsame Strom- und Masseleitungen, Kabelbaumresonanzen und Antennennähe-Effekte – können zu Fehlern auf Fahrzeugebene führen, selbst wenn einzelne Komponenten bestehen. Die Vorabprüfung auf Komponentenebene reduziert jedoch das Risiko von Fehlern auf Fahrzeugebene erheblich, indem sie sicherstellt, dass jede Komponente ausreichende Reserven hat.
TPS Elektronik unterstützt sowohl Komponenten- als auch System-EMV-Prüfungen durch seine EMV-Laborleistungen. Für Automobilkunden bietet TPS:
- CISPR 25 Vorabprüfung: Prüfung gestrahlter und leitungsgebundener Störaussendungen für Komponenten
- Designprüfung und DFM-Feedback: Identifizierung von EMV-Risikofaktoren in Schaltplänen, PCB-Layout und mechanischem Design
- Filterdesign-Unterstützung: Empfehlung von Filtertopologien und Komponentenwerten zur Einhaltung der Emissionsgrenzwerte
- Abschirmungsbewertung: Bewertung der Abschirmwirksamkeit und Empfehlung von Verbesserungen
- Vorabprüfberichte: Dokumentation, die die formelle Zertifizierung unterstützt
Für zusätzliche Einblicke in die Automobil-EMV lesen Sie den EMV-Konformitätsleitfaden und die EMV-Prüfungs-Fallstudie von TPS.
6. Der Vorabprüfungsvorteil für Automobilprogramme
Die formelle CISPR 25-Prüfung in einem akkreditierten Labor ist teuer und zeitkritisch. Ein einziger Fehlschlag kann Tausende Euro an Nachprüfungsgebühren und wochenlange Verzögerungen verursachen. Die Vorabprüfung im EMV-Labor von TPS Elektronik ist die Gegenmaßnahme.
So funktioniert die TPS-Vorabprüfung:
TPS führt CISPR 25 Vorabprüfungen der gestrahlten Störaussendung mit denselben Methoden und Standards wie akkreditierte Labore durch, jedoch mit der Flexibilität, schnell zu iterieren und technisches Feedback zu geben. Der Prozess umfasst:
- Designprüfung: TPS-Ingenieure prüfen Schaltpläne, PCB-Layout und mechanisches Design auf EMV-Risikofaktoren, bevor die Prüfung beginnt. Dies identifiziert potenzielle Probleme – wie schlechte Erdung, unzureichende Filterung oder Kabelverlegungsprobleme – die vor dem ersten Testlauf behoben werden können.
- Vorabprüfungsmessung: Die Komponente wird im EMV-Labor von TPS mit kalibrierten Antennen, rauscharmen Verstärkern und CISPR 16-1-1-konformen Empfängern getestet. Die Störungen werden über den gesamten Frequenzbereich gemessen und mit den geltenden CISPR 25-Klassengrenzwerten verglichen.
- Ursachenanalyse: Wenn die Störungen die Grenzwerte überschreiten, identifizieren TPS-Ingenieure die Quelle – ob Schaltwandler, Takt-Oberschwingung, Kabelresonanz oder Abschirmungslücke – und empfehlen spezifische Korrekturmaßnahmen.
- Iterative Verbesserung: Nach Modifikationen wird die Komponente erneut getestet, um zu überprüfen, ob die Störungen unter die erforderlichen Grenzwerte reduziert wurden. Dieser iterative Prozess wird fortgesetzt, bis die Komponente ausreichende Reserven für die formelle Zertifizierung hat.
- Dokumentation: TPS stellt einen Vorabprüfbericht zur Verfügung, der den Messaufbau, die Ergebnisse und alle vorgenommenen Modifikationen dokumentiert. Dieser Bericht kann während der formellen Zertifizierung referenziert und mit OEM-Kunden geteilt werden.
Für Automobil-Tier-1-Zulieferer und OEMs reduziert die Vorabprüfung das Risiko formeller Testfehler und beschleunigt Fahrzeugprogramm-Meilensteine. Die EMV-Prüfungs-Kooperations-Fallstudie von TPS veranschaulicht, wie TPS mit Automobilkunden zusammenarbeitet, um EMV-Probleme zu lösen.
7. Häufige Fehlerquellen und Designempfehlungen
Basierend auf den Erfahrungen von TPS mit CISPR 25 Vorabprüfungen im Automobilbereich sind die folgenden Fehlerquellen und Designempfehlungen besonders relevant.
Häufige Fehlerquellen:
- Schaltwandler-Oberschwingungen: DC-DC-Wandler und Motortreiber erzeugen Störungen bei ihrer Schaltfrequenz und deren Oberschwingungen. Diese können sich ohne ordnungsgemäße Filterung bis in die FM- und VHF-Bänder erstrecken.
- Takt-Oberschwingungen: Mikrocontroller, FPGAs und Kommunikationsschnittstellen erzeugen Takt-Oberschwingungen, die von PCB-Leiterbahnen und Kabeln abgestrahlt werden können.
- Kabelresonanzen: Strom- und Signalkabel können als Antennen wirken und Störungen bei Frequenzen abstrahlen, bei denen ihre Länge einer Viertelwellenlänge entspricht.
- Abschirmungslücken: Unzureichende Gehäuseabschirmung – wie Lücken um Steckverbinder, Lüftungsschlitze oder Nähte – ermöglicht das Austreten von Störungen.
- Erdungsprobleme: Schlechte Erdung erzeugt Gleichtaktströme, die Kabel und Gehäuse antreiben und die gestrahlten Störungen erhöhen.
Designempfehlungen:
- Filter an der Quelle: Platzieren Sie Differenz- und Gleichtaktfilter so nah wie möglich an der Störquelle – typischerweise am Eingang eines DC-DC-Wandlers oder am Ausgang eines Motortreibers.
- Schleifenflächen minimieren: Halten Sie Strom- und Rückleitungspfade nahe beieinander, um strahlende Schleifenflächen zu minimieren.
- Geschirmte Kabel verwenden: Geschirmte Kabel mit ordnungsgemäß abgeschlossenen Schirmen reduzieren gestrahlte Störungen von Kabelbäumen.
- Kontinuierliche Erdung sicherstellen: Bieten Sie eine niederimpedante Massefläche und vermeiden Sie Teilungen oder Schlitze, die Rückströme zu Umwegen zwingen.
- Für Abschirmung auslegen: Verwenden Sie leitfähige Dichtungen, durchgehende Nähte und abgeschirmte Lüftung, um die Abschirmwirksamkeit des Gehäuses aufrechtzuerhalten.
Weitere Informationen zum EMV-Design finden Sie im EMV- und elektrischen Sicherheitsprüfungsleitfaden von TPS.
