Systemintegratoren, Schaltschrankbauer und Beschaffungsteams scheitern selten, weil ihnen ein Schaltnetzteil‑Design fehlt. Sie verlieren Zeit. Und Budget — wenn die einzige kundenspezifische Magnetkomponente im Herzen dieses Netzteils bei keinem Katalogdistributor in der exakten Bauform, Induktivität und Isolationsspannung beschafft werden kann. Ein handelsüblicher EFD15‑Sperrwandler‑Transformator mag das richtige Übersetzungsverhältnis haben, aber seine Bauhöhe überschreitet die 12 mm‑Gehäusegrenze. Ein alternatives Teil passt zwar mechanisch, verursacht aber eine übermäßige Streuinduktivität. Die die Prüfung der leitungsgeführten Störaussendung nicht besteht und einen kostspieligen und zeitaufwändigen Redesign‑Zyklus nur wenige Wochen vor der geplanten Compliance‑Einreichung erzwingt.
Der Klein transformer coil winding service von TPS Elektronik wurde entwickelt, um dieses Risiko zu beseitigen. Durch die Fertigung kundenspezifischer Miniaturtransformatoren, Drosseln und Spulen nach exakten elektrischen, mechanischen und thermischen Spezifikationen überbrückt TPS die Lücke zwischen einem bewährten Referenzdesign und einem produktionsreifen Netzteil. Dieser Service ist speziell auf stromsparende Schaltnetzteile (SMPS) und kompakte DC‑DC‑Wandler bis etwa 100 W zugeschnitten, bei denen jeder Millimeter Bauhöhe und jedes Milliwatt Kernverlust berücksichtigt werden müssen.
1. Warum kundenspezifische Miniaturwicklung für stromsparende SMPS wichtig ist
In einem typischen isolierten 20 W‑Sperrwandler ist der Leistungstransformator gleichzeitig die sperrigste, schwerste und elektromagnetisch kritischste Komponente auf der Leiterplatte. Er bestimmt den Wirkungsgrad des Wandlers, seine elektromagnetische Störabstrahlung (EMI). Seine maximale Umgebungsbetriebstemperatur und — am kritischsten für kompakte Designs — seine gesamte Bauhöhe über der Platine. Ein Katalog‑Transformator, ausgewählt aus dem begrenzten Sortiment eines Distributors, geht fast immer bei mindestens einem dieser Parameter Kompromisse ein.
Ein Miniaturtransformer coil winding service vermeidet diese Kompromisse, indem er von der elektrischen Spezifikation ausgeht und die Magnetbaugruppe von außen nach innen konstruiert: Auswahl des kleinsten Kerns, der den geforderten Leistungsdurchsatz ohne Sättigung bewältigen kann, Spezifikation des Magnetdraht‑Querschnitts, der den Gleichstromwiderstand minimiert und gleichzeitig in das Spulenkörperfenster passt, und Anordnung der Wicklungslagen zur Minimierung von Streuinduktivität und Wicklungskapazität. Die resultierende Komponente ist ein voll funktionsfähiger Leistungstransformator, der exakt in die verfügbare PCB‑Grundfläche und das Höhenbudget passt und gleichzeitig die in der Produktspezifikation definierten Wirkungsgrad. Und EMI‑Ziele erfüllt. Die umfassendere Expertise von TPS in diesem Bereich wird in unserer Übersicht zu umfassenden elektronischen Designdienstleistungen für Komplettlösungen detailliert beschrieben. Die behandelt, wie kundenspezifische Magnetik in breitere Entwicklungsprogramme integriert wird.
2. TPS Kleintransformatoren‑Wicklungskompetenz
TPS Elektronik betreibt Präzisions‑Spulenwickelmaschinen, die Miniaturtransformatoren mit Kernabmessungen von nur etwa 8 mm (z. B. EE8.3, EP7 oder kleine Ringkerne) herstellen können. Der Service deckt das gesamte Spektrum stromsparender SMPS‑Topologien ab: Sperrwandler, Durchflusswandler, Gegentaktwandler, Halbbrücken- und resonante LLC‑Wandler. Jedes Wicklungsprojekt beginnt mit einer DFM‑Prüfung, die die elektrische Spezifikation gegen die mechanischen Randbedingungen des ausgewählten Kerns und Spulenkörpers verifiziert.
2.1 Unterstützte Geometrien und Kerntypen
TPS wickelt auf einer Vielzahl von Miniatur‑Ferritkerngeometrien, die jeweils ein anderes Gleichgewicht von Leistungsaufnahme, Schirmung und Höhenprofil bieten. Die folgende Tabelle fasst die typischen Anwendungen zusammen:
- EE‑, EF‑ und EFD‑Kerne: Dies sind die Arbeitstier‑Geometrien für Sperr- und Durchflusswandler, die moderate Leistungsaufnahme (5–50 W) mit einem niedrigen Profil bieten.
- EP- und EPC‑Kerne: Mit ihrem runden Mittelschenkel sind diese Kerne ideal für Anwendungen, bei denen eine kompakte Grundfläche und gute magnetische Schirmung erforderlich sind.
- RM- und P‑Kerne (Topfkerne): Sie bieten die beste Selbstschirmung und werden häufig für rauscharme Anwendungen wie Präzisions‑Analogversorgungen und empfindliche Sensorschaltungen ausgewählt.

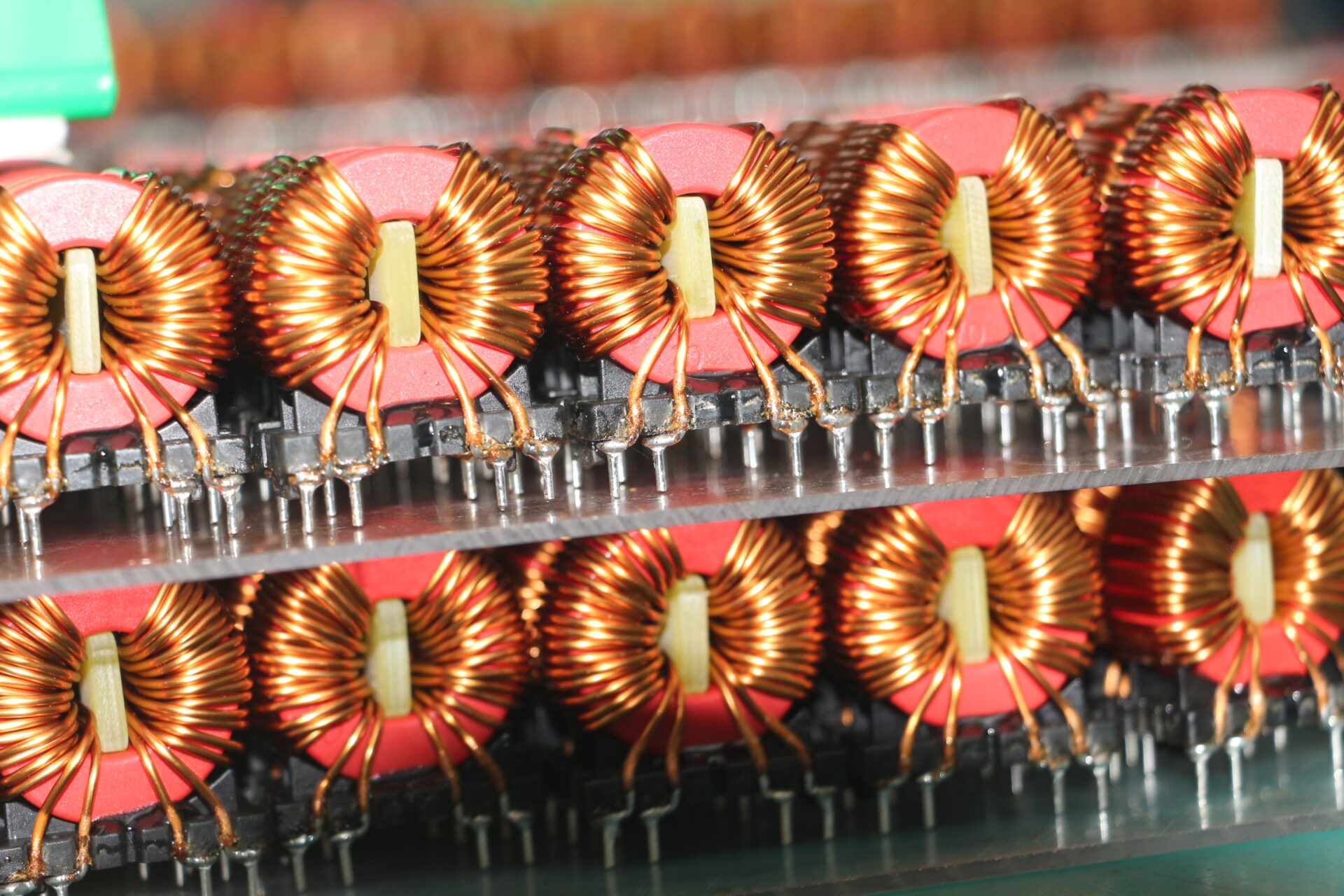

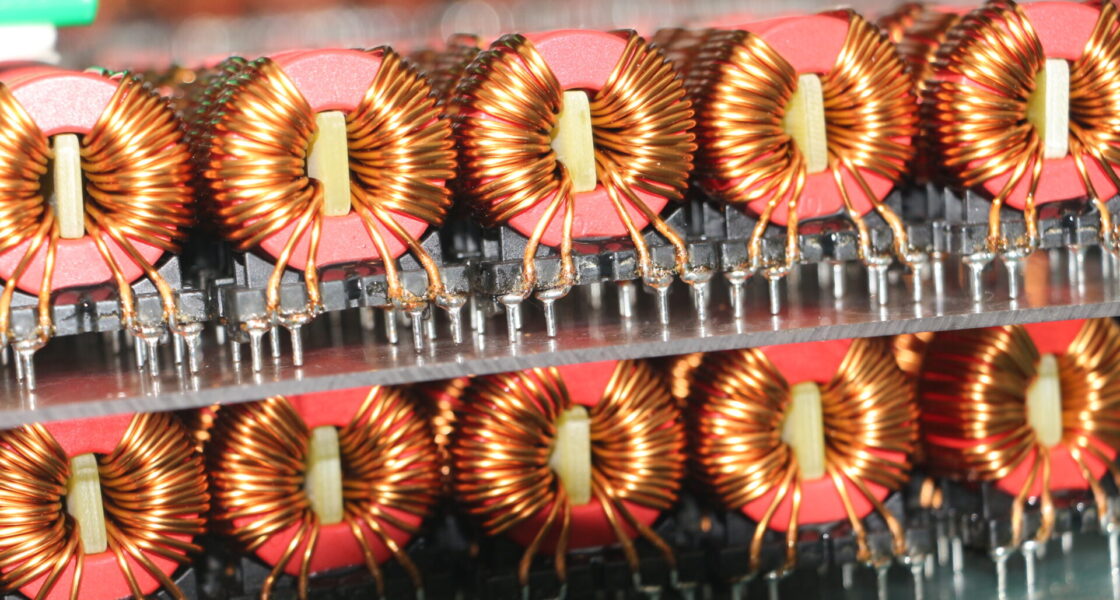

- Ringkerne: Verwendet für Gleichtaktdrosseln, Stromwandler und wo die absolut geringste Bauhöhe und das niedrigste abgestrahlte Feld benötigt werden.
- Planarkerne (z. B. E‑I, E‑E planar): Integriert mit PCB‑Wicklungen für Ultra‑Low‑Profile‑Designs.
Für jede Geometrie wählt TPS das geeignete Ferritmaterial — typischerweise MnZn‑Leistungsferrite wie 3C90, 3C94, N87 oder N97 — basierend auf der Betriebsfrequenz (20 kHz bis mehrere MHz), der Spitzenflussdichte und den erforderlichen Kernverlust‑Eigenschaften. Für höherfrequente GaN‑basierte Wandler, die oberhalb von 1 MHz arbeiten, werden verlustarme Materialien wie 3F4 oder N49 ausgewählt. Die Fähigkeiten von TPS im Design und in der Herstellung dieser Komponenten werden auch durch die breitere Erfahrung in Lieferkettenlösungen für elektronisches Design unterstützt, die die Materialverfügbarkeit sowohl für Prototyp- als auch für Produktionsvolumen sicherstellt.
2.2 Ultra‑Feindraht‑Handhabung und Isolierung

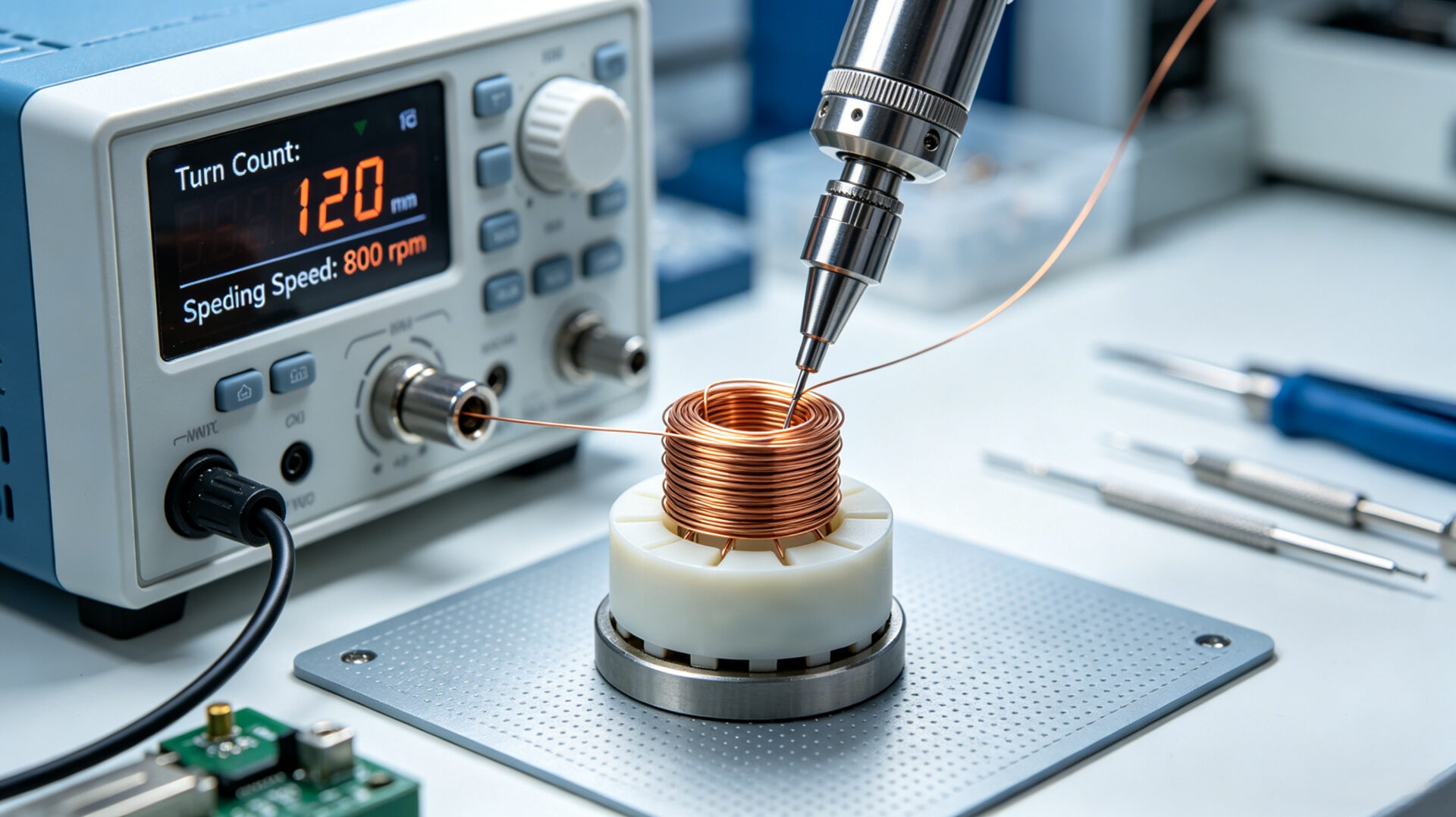

Miniaturtransformatoren für Wandler unter 20 W verwenden typischerweise Magnetdraht im Bereich von 0,05 mm bis 0,3 mm Durchmesser (AWG 44 bis AWG 29). Die Handhabung von Draht unter 0,1 mm erfordert eine präzise Zugregelung, um Drahtdehnung oder -bruch während des Wickelns zu vermeiden. Die CNC‑Wickelausrüstung von TPS hält eine kalibrierte Zugspannung über alle Spindeln aufrecht, und der Drahtisolationstyp — Polyurethan (lötbar, 130 °C), Polyester (155 °C) oder Polyimid (220 °C) — wird basierend auf der von der Anwendung geforderten Wärmeklasse ausgewählt.
Für Transformatoren, die eine verstärkte Isolierung erfordern — wie sie in medizinischen Netzteilen oder isolierten Gate‑Treibern verwendet werden — bringt TPS Zwischenlagen‑Isolierband (typischerweise Polyimid- oder Polyesterfolie) und Abstandsband auf, um die von IEC 62368‑1 oder IEC 60601‑1 spezifizierten Kriech- und Luftstrecken einzuhalten. Das Isolationssystem wird mit einer Dreifach‑Isolierdraht‑Strategie (Zusatz- oder verstärkte Isolierung) ausgelegt, wenn die Spulenkörpergeometrie mit Standard‑Magnetdraht keine ausreichende Kriechstrecke bietet, um die Konformität mit den Sicherheitsnormen zu gewährleisten. Diese Konstruktionspraktiken sind ein zentraler Bestandteil des TPS‑Ansatzes für Qualität und Effizienz in der Produktion.
3. Designüberlegungen: Streuung, Kopplung und EMI
In einem kompakten Sperrwandler ist die Streuinduktivität der stille Feind. Sie speichert Energie, die nicht auf die Sekundärseite übertragen wird, und setzt sie in einer Snubber‑Schaltung frei oder — schlimmer — verursacht eine Spannungsüberhöhung am Primärschalter. Ein Miniaturtransformator mit schlechter Kopplung (niedriger Kopplungskoeffizient zwischen Primär- und Sekundärseite) kann genug Gleichtaktstörungen durch die Wicklungskapazität erzeugen, um die Grenzwerte für die leitungsgeführte EMI bereits im ersten Test zu überschreiten.
TPS‑Ingenieure adressieren diese Probleme bereits in der Wicklungsdesign‑Phase. Die Streuinduktivität wird durch verschachtelte Wicklungstechniken minimiert — Aufteilen der Primärwicklung in zwei Lagen, die die Sekundärwicklung sandwichartig umschließen — oder durch die Verwendung einer Folienwicklung für die Sekundärseite in sehr flachen Designs. Die Wicklungskapazität wird durch die Wahl der Isolationsdicke und die Wicklungsanordnung (z. B. ein Z‑Wicklungsmuster anstelle eines einfachen Lage‑für‑Lage‑Ansatzes) kontrolliert. Diese Designoptimierungen, zusammen mit den breiteren Fertigungskapazitäten, sind Teil des integrierten Ansatzes, der in unserer Fallstudie zu Beschaffungslösungen beschrieben ist.
4. Elektrische Prüfung und Qualitätssicherung
Jeder von TPS gewickelte Miniaturtransformator durchläuft eine 100 %‑ige elektrische Prüfung, bevor er die Produktionsfläche verlässt. Das Standard‑Prüfprotokoll umfasst Induktivitäts- und Übersetzungsverhältnismessung, Streuinduktivität, Gleichstrom‑Wicklungswiderstand aller Wicklungen und Hochspannungsprüfung von Wicklung zu Wicklung und von Wicklung zu Kern bei der spezifizierten Isolationsspannung. Ein dokumentierter Prüfbericht mit Messwerten begleitet jedes Produktionslos.
Für Anwendungen, bei denen eine Teilentladungsprüfung erforderlich ist — wie bei Medizingeräten oder hochzuverlässiger Industrieausrüstung — kann TPS eine TE‑Prüfung durchführen, um die Abwesenheit von Hohlraumdefekten im Isolationssystem zu verifizieren, typischerweise bei Prüfspannungen von 1,25 bis 1,5 mal der Nennisolationsspannung. Das Los‑Rückverfolgbarkeitssystem, verbunden mit den in unserem Leitfaden zum Bestandsmanagement für Elektronik beschriebenen Praktiken, stellt die vollständige Material- und Prozessrückverfolgbarkeit für jede Charge magnetischer Komponenten sicher.

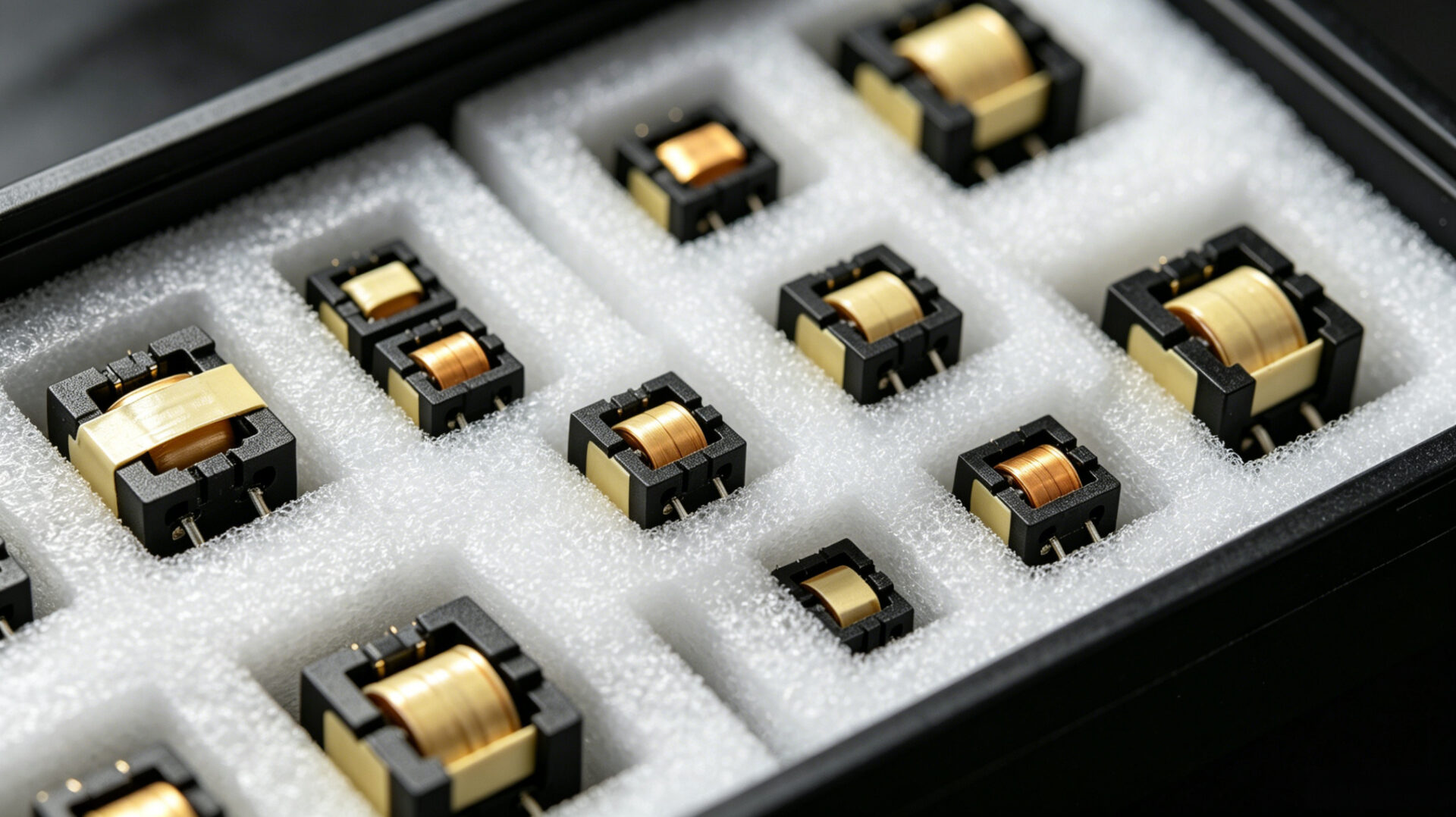

5. Konformität und Sicherheit: IEC 62368‑1, verstärkte Isolierung und EMV
Jeder Transformator, der eine Sicherheits‑Isolationsbarriere überbrückt, muss die relevante Produktsicherheitsnorm erfüllen. Für Industrie- und IT‑Geräte ist IEC 62368‑1 die maßgebende Norm, die Anforderungen an elektrischen Schlag, Feuer, mechanische und thermische Gefahren definiert. Für medizinische Anwendungen gilt IEC 60601‑1 mit strengeren Grenzwerten für Ableitstrom und Isolationsdicke.
TPS konstruiert Miniaturtransformatoren zur Erfüllung dieser Normen, indem die korrekten Isolationsmaterialien spezifiziert, Kriech- und Luftstrecken gegen die Betriebsspannung verifiziert und die erforderlichen Durchschlagsfestigkeits- und Teilentladungsprüfungen durchgeführt werden. Eine Konformitätserklärung unter Bezugnahme auf die anwendbaren Normen wird mit jedem Produktionslos bereitgestellt. TPS berücksichtigt auch die Rolle des Transformators in der gesamten EMV‑Leistung des Endprodukts; obwohl der Transformator eine passive Komponente im EMI‑Pfad ist, beeinflussen seine parasitären Kapazitäten und Kerneigenschaften die leitungsgeführte Störaussendung erheblich, ein Thema, das in unseren Ressourcen zur Verbesserung der Produktionseffizienz durch Prüfung weiter untersucht wird.
6. Anwendungsbeispiele: isolierte DC‑DC, Gate‑Treiber und Hilfsversorgungen
Miniaturgewickelte Transformatoren und Drosseln von TPS finden sich in einer Vielzahl kompakter Stromversorgungsanwendungen:
- Isolierte DC‑DC‑Wandler: Brick- und SIP‑Format‑Isolierwandler (1–30 W) für Industrie‑, Medizin- und Bahnstromversorgungen, bei denen verstärkte Isolierung und kompakte Größe von größter Bedeutung sind. Diese Designs verwenden oft EFD‑, EP- oder Planarkerne.
- Isolierte Gate‑Treiber: Impulstransformatoren für IGBT‑, MOSFET- und SiC‑Gate‑Treiberschaltungen, bei denen niedrige Wicklungskapazität, hohe dv/dt‑Festigkeit und ein konsistentes Übersetzungsverhältnis für sicheres Schalten entscheidend sind. Ringkerne oder kleine RM‑Kerne sind typische Wahlmöglichkeiten.
- Hilfsstromversorgungen: Standby‑Sperrwandler, die einige Watt aus einem Hochspannungs‑DC‑Bus liefern, wobei ein kundenspezifischer EE8- oder EF12‑Transformator die erforderliche Vorspannung in einer minimalen Grundfläche liefert.
- Isolierte Sensoren und Signalaufbereitung: Miniatur‑Stromwandler und Isolationsübertrager für analoge Signalpfade, bei denen Genauigkeit und Linearität entscheidend sind.
Besprechen Sie Ihre Miniaturtransformator‑Anforderungen mit TPS →
7. RFQ‑Checkliste für die Miniaturtransformator‑Wicklung
- Elektrische Spezifikation: Nominelle Eingangs‑ und Ausgangsspannung, Schaltfrequenz, Ausgangsleistung, Zielwirkungsgrad.
- Induktivität und Übersetzungsverhältnis: Primärinduktivität, Streuinduktivitäts‑Grenzwert, Übersetzungsverhältnis (NP:NS:NAux).
- Kernpräferenz: Bevorzugter Kerntyp/-größe oder eine maximale mechanische Hüllkurve (L × B × H in mm).
- Isolationsanforderungen: Funktions-, Basis- oder verstärkte Isolierung; Betriebsspannung und erforderliche Prüfspannung.
- Anschlussart: Durchsteck‑Pins (Pinabstand), SMD‑Pads oder freie Leitungen mit spezifizierter Länge.
- Anwendbare Normen: Sicherheitsnorm (IEC 62368‑1, IEC 60601‑1) und etwaige erforderliche Zertifizierungen.
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Serienvolumen mit Ziel-Lieferterminen.
- Dokumentation: Erforderliche Prüfberichte und Zertifikate.
8. FAQ
Was ist der kleinste Transformatorkern, den TPS wickeln kann?
TPS wickelt Kerne bis zu einer Größe von etwa 8 mm (z. B. EE8.3, EP7) unter Verwendung von Ultra‑Feindraht mit präziser Zugregelung. Das praktische Minimum hängt von der Anzahl der Windungen, dem Übersetzungsverhältnis und den Isolationsanforderungen ab.
Kann TPS Dreifach‑Isolierdraht für verstärkte Isolierung wickeln?
Ja. TPS wickelt regelmäßig Transformatoren mit Dreifach‑Isolierdraht (TEX‑E, TIW‑B usw.), um eine verstärkte Isolierung in kompakten Spulenkörpergrößen zu erreichen, bei denen Standard‑Abstandsband keine ausreichende Kriechstrecke bietet.
Liefert TPS Prototyp‑Stückzahlen für die Designvalidierung?
Ja. TPS unterstützt Prototyp‑Builds mit kurzen Lieferzeiten. Prototypen werden auf denselben Maschinen gewickelt, die für die Serienproduktion verwendet werden, was sicherstellt, dass die validierte Leistung im Volumen reproduzierbar ist.
Wie stellt TPS eine gleichbleibende Transformatorleistung über Produktionschargen hinweg sicher?
TPS verwendet kalibrierte CNC‑Wickelausrüstung, dokumentierte Einrichtungsverfahren und 100 %‑ige elektrische Prüfung. Los‑Rückverfolgbarkeit und Erstmusterprüfung (FAI) sind Standard und stellen die Konsistenz zwischen Prototyp und Produktion sicher.
