TPS Hochfrequenz‑Spulenwickelservice: Litzendraht- und Planarinduktorwicklung für GaN- und SiC‑Schaltnetzteiltransformatoren

1. Warum die Wickeltechnologie für GaN- und SiC‑Stromversorgungen wichtig ist

Wide‑Bandgap‑Halbleiter—GaN‑HEMTs und SiC‑MOSFETs—ermöglichen Stromrichter, die mit Frequenzen von 500 kHz bis zu mehreren MHz schalten, und reduzieren so die Größe der passiven Komponenten drastisch. Diese Frequenzerhöhung verschiebt jedoch den dominanten Verlustmechanismus in magnetischen Komponenten von den DC‑Kupferverlusten hin zu den AC‑Wicklungsverlusten. Der Skin‑Effekt begrenzt den Strom auf die Außenfläche eines Leiters, und der Proximity‑Effekt induziert Wirbelströme in benachbarten Windungen, was beides den effektiven AC‑Widerstand (Rac) der Wicklung erhöht. Bei 1 MHz weist ein massiver Kupferdraht mit einem Durchmesser von nur 0,5 mm eine Eindringtiefe von etwa 65 µm auf, was bedeutet, dass der größte Teil des Leiterquerschnitts keinen Strom führt. Der resultierende Rac kann fünf- bis zehnmal höher sein als der Gleichstromwiderstand.

Hochfrequenz‑ winding coil—insbesondere die Litzendraht‑Konstruktion und planare Wickelgeometrien—sind die einzigen praktischen Lösungen für dieses Problem. Der Wickelservice von TPS Elektronik ist speziell für diese MHz‑Anwendungen ausgelegt und liefert kundenspezifische Transformatoren und Drosseln, die Effizienz und thermische Leistung bei Frequenzen aufrechterhalten, bei denen Standard‑Magnetkomponenten versagen. Für einen breiteren Kontext, wie diese Spulen in produktionsreife Designs integriert werden, lesen Sie unsere Ressource zu EMS Wickelgütern und Spulenwicklung.

2. Litzendraht‑Wicklung: Design, Aderzahl und AC‑Widerstandsreduzierung

Litzendraht ist die primäre Lösung für Hochfrequenzwicklungen im Bereich von etwa 50 kHz bis 2 MHz. Er besteht aus mehreren einzeln isolierten Litzen, die in einem bestimmten Muster verdrillt sind, das die Stromverteilung über alle Litzen hinweg vergleichmäßigt und so den effektiven leitenden Querschnitt bei hohen Frequenzen erhöht. Die Anzahl der Litzen, ihr Einzeldurchmesser und das Verdrillungsmuster müssen sorgfältig auf der Grundlage der Betriebsfrequenz und der Wickelgeometrie ausgewählt werden. TPS konstruiert jede Litzwicklung entsprechend der spezifischen Frequenz, der Stromkurve und den räumlichen Gegebenheiten der Anwendung.

2.1 Skin‑Effekt und Proximity‑Effekt in Hochfrequenzwicklungen

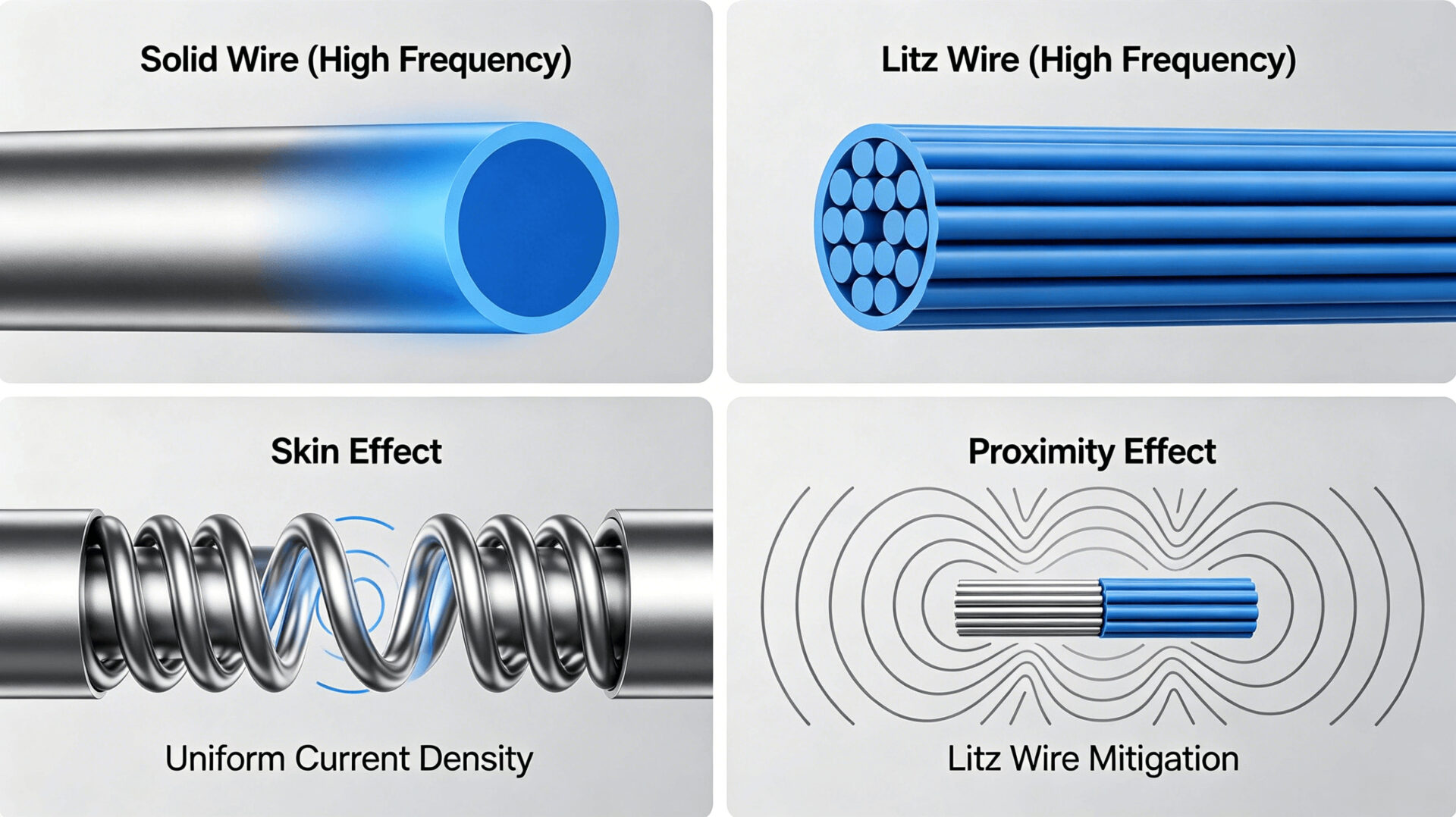

Der Skin‑Effekt ist die Tendenz von Hochfrequenzstrom, nahe der Oberfläche eines Leiters zu fließen. Die Tiefe, bei der die Stromdichte auf 1/e ihres Oberflächenwerts abfällt—die Eindringtiefe—beträgt bei 1 MHz für Kupfer etwa 65 µm. Der Proximity‑Effekt, der in mehrlagigen Wicklungen oft schwerwiegender ist als der Skin‑Effekt, entsteht durch das Magnetfeld benachbarter Windungen, das Wirbelströme induziert. In einer Massivdraht‑Transformatorwicklung mit mehreren Lagen kann der Proximity‑Effekt Rac im Vergleich zu Rdc um den Faktor 10 bis 100 erhöhen, was zu inakzeptabler Wärmeentwicklung und verringertem Wirkungsgrad führt.

Litzendraht mildert beide Effekte. Durch die Unterteilung des Leiters in viele feine Litzen—jede mit einem Durchmesser, der kleiner als die Eindringtiefe ist—und deren Verdrillung, sodass jede Litze über eine kurze Strecke jede radiale Position innerhalb des Bündels einnimmt, wird der Strom zu einer gleichmäßigen Verteilung gezwungen. TPS wählt den Litzendurchmesser, die Anzahl der Litzen und die Schlaglänge auf der Grundlage der Grundfrequenz der Anwendung und des Oberschwingungsgehalts der Stromkurve aus, wobei die Konstruktionsberechnungen für kritische Anwendungen durch Finite‑Elemente‑Analysen gestützt werden.

2.2 Litzendraht‑Konstruktion und Auswahl für den MHz‑Betrieb

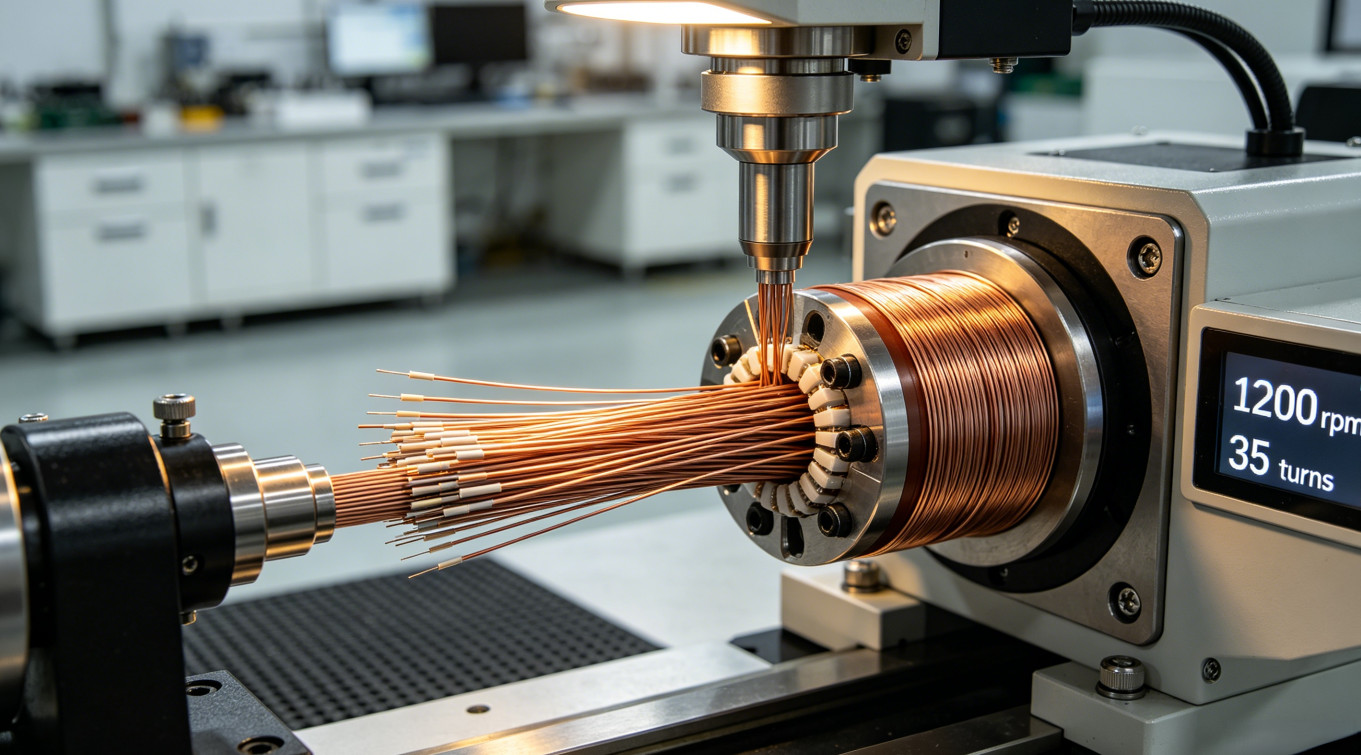

Für einen 1 MHz‑LLC‑Resonanzwandler könnte eine typische Litzendraht‑Spezifikation 100 Litzen mit einem Durchmesser von 0,05 mm (AWG 44) verwenden, die jeweils mit einer lötbaren Polyurethan‑Isolierung beschichtet sind. TPS kann Litzendraht von wenigen Litzen bis zu über 1.000 Litzen verarbeiten, mit Gesamtdurchmessern von unter 1 mm bis zu mehreren Millimetern. Der Draht wird auf hochpräzisen CNC‑Maschinen mit kontrollierter Spannung gewickelt, um Litzenbruch und Isolationsschäden zu vermeiden. Der Anschlussprozess—das Abisolieren der einzelnen Litzenisolierungen und das Löten oder Crimpen an den Anschluss—ist ein kritischer Schritt, den TPS nach dokumentierten Verfahren durchführt, um zuverlässige Verbindungen zu gewährleisten. Für einen tieferen Einblick in die Drahtisolationsarten lesen Sie unseren Leitfaden zu Drahtisolierung: Materialien, Typen und Anwendungen.

3. Planarinduktor- und Transformatorwicklung: flaches Profil, Hochfrequenzleistung

Für Wandler, die oberhalb von 1 MHz arbeiten, wo Litzendraht aufgrund von Litzen‑Proximity‑Effekten weniger effektiv wird, und für Anwendungen, die eine möglichst niedrige Bauhöhe erfordern, bieten planare Magnetstrukturen eine Alternative. Eine Planarwicklung ersetzt den traditionellen Runddraht durch flache Kupferleiterbahnen auf einer Leiterplatte oder einem gestanzten Kupfer‑Leadframe. Die Wicklungen sind in mehreren Lagen der Leiterplatte angeordnet, durch dünne Isolierung (typischerweise FR‑4 oder Polyimid) getrennt und umgeben einen flachen Ferritkern.

Planarwicklungen bieten mehrere Vorteile für den Hochfrequenzbetrieb. Die flache Leitergeometrie reduziert den AC‑Widerstand im Vergleich zu Runddraht, da der Strom über eine breitere Oberfläche verteilt wird. Der Abstand zwischen den Lagen kann präzise kontrolliert werden, wodurch die Streuinduktivität minimiert und eine ausgezeichnete Wiederholbarkeit in der Produktion gewährleistet wird. TPS konstruiert Planartransformatoren und -drosseln für Frequenzen bis zu mehreren MHz, sowohl mit PCB‑eingebetteten Wicklungen als auch mit diskreten Planarkernen. Die mechanische Integration dieser Komponenten—einschließlich Kernklemmung, Wärmemanagement und Anschlüssen—wird als Teil des Spulenwickelservice übernommen und gewährleistet eine produktionsreife Baugruppe. Beispiele für diese produktionsreifen Konstruktionen finden Sie in unserem Artikel über Ringkernspulen und serienreife Transformatoren.

4. Kernmaterialien und Isolierung für Wide‑Bandgap‑Wandler

Die Wahl des Magnetkernmaterials ist ebenso entscheidend wie die Wickeltechnik. Bei GaN‑Wandlern, die mit 1 MHz und mehr schalten, können herkömmliche Leistungsferrite (wie 3C94 oder N87) übermäßige Kernverluste aufweisen. TPS wählt die Kernmaterialien auf der Grundlage der spezifischen Frequenz‑, Flussdichte- und Temperaturanforderungen des Designs aus. Verlustarme MnZn‑Ferrite, die für den Betrieb von 1–3 MHz optimiert sind (wie 3F4, N49 oder Äquivalente), sind die Standardwahl für Resonanzdrosseln und -transformatoren. Für Anwendungen oberhalb von 5 MHz bieten NiZn‑Ferrite geringere Verluste, jedoch bei reduzierter Permeabilität.

Die Isolationsanforderungen sind bei hohen Frequenzen ebenfalls strenger. Die mit dem GaN‑Schalten verbundene hohe Spannungsanstiegsgeschwindigkeit (oft über 100 V/ns) belastet die Wicklungskapazität und die Isolierung. TPS verwendet geeignete Isolationsmaterialien—einschließlich dreifach isoliertem Draht für verstärkte Isolierung, Polyimidband für die Zwischenlagenisolierung und Abstandsband für die Kriechstromkonformität—die alle so ausgewählt sind, dass sie die Sicherheitsnormen der IEC 62368‑1 erfüllen. Für einen detaillierten Leitfaden zu Magnetfeldern und Spulenkonfigurationen lesen Sie unsere Ressource zu Helmholtz‑Spule und Anwendungen mit homogenen Magnetfeldern.

5. Elektrische Prüfung und Qualitätssicherung bei hohen Frequenzen

Standard‑LCR‑Messgeräte, die mit 1 kHz oder 10 kHz arbeiten, sind ungeeignet, um eine für den MHz‑Betrieb ausgelegte Wicklung zu charakterisieren. TPS führt die elektrische Prüfung bei der tatsächlichen Betriebsfrequenz der Komponente durch. Dies umfasst die Messung von Induktivität, AC‑Widerstand (Rac) und Gütefaktor bei Frequenzen bis zu 2 MHz mit Präzisions‑Impedanzanalysatoren. Auch Streuinduktivität und Wicklungskapazität werden gemessen, da diese Parameter das Schaltverhalten von GaN- und SiC‑Wandlern direkt beeinflussen.

Jede von TPS gefertigte Hochfrequenzwicklung wird einer 100 %‑igen elektrischen Prüfung unterzogen. Der Prüfbericht, der mit jedem Produktionslos geliefert wird, enthält alle gemessenen Parameter, die Prüfbedingungen und einen Vergleich mit der Spezifikation. Für sicherheitskritische Anwendungen wird eine Hochspannungsprüfung mit der erforderlichen Isolationsspannung durchgeführt. Dieser dokumentierte Qualitätsprozess entspricht dem umfassenderen EMS‑Qualitätsrahmen von TPS, wie in unserer Übersicht zur medizinischen Hochfrequenz‑Transformatorspulenwicklung beschrieben.

6. Anwendungsbeispiele: LLC‑Resonanzwandler, phasenverschobene Vollbrücke und Active‑Clamp‑Sperrwandler

Die Hochfrequenz‑Wicklungsservices von TPS unterstützen die gängigsten Topologien in der modernen Wide‑Bandgap‑Stromumwandlung:

• LLC‑Resonanzwandler: Erfordern eine Resonanzdrossel und einen Transformator mit eng kontrollierter Streuinduktivität und niedrigem AC‑Widerstand. TPS liefert Litzendraht‑gewickelte Resonanzdrosseln und verschachtelte Transformatoren, die für den Betrieb von 500 kHz bis 2 MHz optimiert sind.
• Phasenverschobene Vollbrückenwandler: Verwenden eine Ausgangsdrossel, die eine hohe DC‑Vormagnetisierung bei geringen AC‑Verlusten bewältigen muss. TPS konstruiert gapped Ferritdrosseln mit Litzendrahtwicklungen, um sowohl Kern- als auch Kupferverluste zu minimieren.
• Active‑Clamp‑Sperrwandler: Beliebt in USB‑PD‑Ladegeräten bis 100 W, die kompakte Transformatoren mit geringer Streuinduktivität und hohem Wirkungsgrad bei Frequenzen über 300 kHz erfordern. TPS wickelt diese Transformatoren mit feinem Litzendraht auf kleinen EFD‑ oder RM‑Kernen.
• GaN‑basierte Klasse‑E‑ und Klasse‑Φ‑Resonanzwechselrichter: Für die drahtlose Energieübertragung und HF‑Anwendungen liefert TPS Luftspulen und Ferritkernspulen mit präzisen Induktivitätswerten und hohen Gütefaktoren.

Diese Anwendungen unterstreichen die entscheidende Rolle des kundenspezifischen Wicklungsdesigns bei der Erreichung der Leistungsziele, die Wide‑Bandgap‑Halbleiter versprechen. Durch die Partnerschaft mit TPS erhalten Systemintegratoren und Beschaffungsteams Zugang zu einer einzigen Quelle sowohl für die Magnetkomponenten als auch für die umfassendere EMS‑Integration, die ein Netzteil vom Design bis zur Produktion bringt.

7. RFQ‑Checkliste für die Hochfrequenz‑Spulenwicklung

• Elektrische Spezifikation: Topologie (LLC, PSFB, Sperrwandler usw.), Schaltfrequenz, Nenneingangs‑/‑ausgangsspannung, Leistungsniveau.
• Induktivität und Übersetzungsverhältnis: Primärinduktivität, Streuinduktivitäts‑Grenzwert, Übersetzungsverhältnis (NP:NS:NAux).
• Wicklungsart: Litzendraht (Aderzahl/Durchmesser angeben, falls bekannt) oder Planar (PCB‑eingebettet oder diskret).
• Kernpräferenz: Kerntyp und -größe (EE, EFD, RM, PQ, Planar‑E‑I usw.) oder maximale mechanische Hüllkurve.
• Isolationsanforderungen: Basis, verstärkt oder funktional; Betriebsspannung und erforderliche Hochspannungs‑Prüfspannung.
• Ziel‑AC‑Widerstand: Maximal zulässiger Rac bei der Schaltfrequenz, falls bekannt.
• Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Serienproduktionsvolumen.
• Dokumentation: Erforderliche Prüfberichte, frequenzbereichsbezogene Messungen und Sicherheitszertifikate.

Reichen Sie Ihre RFQ für die Hochfrequenz‑Spulenwicklung ein →

8. FAQ

Welche maximale Frequenz kann TPS für Litzendrahtwicklungen unterstützen?
TPS kann Litzendrahtwicklungen anbieten, die für Grundfrequenzen bis etwa 2 MHz optimiert sind. Oberhalb dieser Frequenz werden in der Regel planare Wickeltechniken empfohlen, um Litzen‑Proximity‑Effekte innerhalb des Litzbündels zu minimieren.

Kann TPS Planartransformatoren auf kundenseitig bereitgestellten Leiterplatten wickeln?
Ja. TPS kann entweder die Planarwicklung in eine mehrlagige Leiterplatte integrieren oder eine vom Kunden bereitgestellte Leiterplatte verwenden und den Kern sowie die mechanische Hardware montieren, um den Transformator zu vervollständigen.

Wie misst TPS den AC‑Widerstand bei hohen Frequenzen?
TPS verwendet Präzisions‑Impedanzanalysatoren, die Rac und Gütefaktor bei Frequenzen bis zu 2 MHz messen können, mit Kelvin‑kontaktierten Vorrichtungen, um Leitungsfehler zu eliminieren.

Welche Kernmaterialien sind für Hochfrequenzdesigns verfügbar?
TPS führt eine breite Palette von verlustarmen MnZn‑Ferriten (3F4, N49 und Äquivalente), die für den Betrieb von 1–3 MHz optimiert sind, sowie NiZn‑Ferrite für höherfrequente Anwendungen.

Wo finde ich weitere Informationen zu den Spulenwickelfähigkeiten von TPS?
Besuchen Sie die TPS Serviceseite für Wickelgüter oder lesen Sie unsere technischen Leitfäden zu Ringkernspulen und Drosseln sowie zur medizinischen Hochfrequenz‑Transformatorwicklung.
