Für Systemintegratoren, Elektroingenieure und Einkaufsteams, die Hochfrequenz-DC-DC-Wandler entwickeln, ist der Transformator kein Standardbauteil. Es ist die Komponente, die den Wirkungsgrad, die EMV-Leistung und die Leistungsdichte bestimmt. Ein Transformator mit übermäßiger Streuinduktivität verschwendet Energie, erzeugt Wärme und strahlt elektromagnetische Störungen ab, die EMV-Prüfungen zum Scheitern bringen können. Bei resonanten Wandlern und Soft-Switching-Topologien kann eine zu hohe oder zu variable Streuinduktivität die Nullspannungsschaltung (ZVS) verhindern, den Wirkungsgrad verringern und die Belastung der Schaltbauelemente erhöhen.
Das transformer winding manufacturing process von TPS Elektronik adressiert diese Herausforderungen durch zwei bewährte Techniken: verschachtelte Wicklung zur Minimierung der Streuinduktivität und Litzendraht-Wicklung zur Reduzierung hochfrequenter Verluste. Von der Designunterstützung über das automatisierte CNC-Wickeln, die Isolierung, Tränkung und dokumentierte Prüfung bis hin zur Lieferung produziert TPS betriebsbereite magnetische Komponenten mit der konsistenten Leistung, die Hochfrequenz-DC-DC-Wandler erfordern.
1. Streuinduktivität: Der versteckte Leistungskiller in DC-DC-Wandlern
Die Streuinduktivität ist der magnetische Fluss, der nicht zwischen Primär- und Sekundärwicklung eines Transformators koppelt. In einem idealen Transformator verknüpft der gesamte Fluss beide Wicklungen. In der Realität entweicht ein Teil des Flusses durch die Luft oder die Isolierung zwischen den Wicklungen und erzeugt eine Serieninduktivität, die im Ersatzschaltbild erscheint.
Bei Hochfrequenz-DC-DC-Wandlern hat die Streuinduktivität mehrere nachteilige Auswirkungen:
- Energieverlust: Die Streuinduktivität speichert Energie, die abgebaut oder zurückgewonnen werden muss, was den Wandlungswirkungsgrad verringert
- Spannungsspitzen: Beim Abschalten der Schaltbauelemente erzeugt die in der Streuinduktivität gespeicherte Energie Spannungstransienten, die Halbleiter belasten und die EMV erhöhen
- EMV-Störungen: Das durch die Streuinduktivität im Zusammenspiel mit parasitären Kapazitäten verursachte Klingeln strahlt elektromagnetische Störungen ab
- Soft-Switching-Fehler: Bei resonanten Wandlern und LLC-Topologien verhindert eine zu hohe oder inkonsistente Streuinduktivität die ZVS und verringert den Wirkungsgrad
Die Herausforderung ist bei höheren Schaltfrequenzen besonders akut, da selbst kleine Streuinduktivitäten eine erhebliche Impedanz darstellen. Mit steigenden Anforderungen an die Leistungsdichte und Frequenzen im Bereich von mehreren hundert Kilohertz oder Megahertz wird die Streuinduktivität zu einer primären Designbeschränkung.
Für Einkaufsteams und Ingenieure, die transformer winding manufacturing process bewerten, ist die Fähigkeit, konsistent niedrige Streuinduktivität zu erreichen, ein entscheidendes Unterscheidungsmerkmal. Der Ansatz von TPS Elektronik – Kombination von verschachtelter Wicklungsgeometrie mit Litzendraht – adressiert diese Herausforderung sowohl auf struktureller als auch auf materieller Ebene.
2. Verschachtelte Wicklung: Die Lösung für Streuinduktivität
Die verschachtelte Wicklung ist eine Transformator-Konstruktionstechnik, bei der Primär- und Sekundärwicklungssegmente abwechselnd geschichtet werden, anstatt als diskrete Blöcke angeordnet zu sein. Diese Anordnung maximiert die magnetische Kopplung zwischen den Wicklungen und minimiert den als Streuung entweichenden Fluss.
Bei einer konventionellen Wicklungsanordnung werden Primär- und Sekundärwicklung als getrennte Blöcke auf den Spulenkörper gewickelt. Das Magnetfeld zwischen diesen Blöcken erzeugt einen erheblichen Streufluss. Bei einem verschachtelten Design wird die Primärwicklung in Abschnitte unterteilt und die Sekundärwicklung dazwischen platziert – oder umgekehrt – wodurch eine Struktur entsteht, bei der jede Primärwindung magnetisch nahe einer Sekundärwindung liegt.
Die Vorteile der verschachtelten Wicklung für das Transformator-Design mit niedriger Streuinduktivität sind erheblich:
- Bis zu 98,9 % Streuinduktivitätsreduzierung: Forschungen haben gezeigt, dass verschachtelte Wicklungen die Streuinduktivität im Vergleich zu konventionellen Wicklungsdesigns um fast zwei Größenordnungen reduzieren können
- Verbesserte Kopplung: Engere magnetische Kopplung bedeutet effizientere Energieübertragung und weniger gespeicherte Energie im Streupfad
- Bessere Lastregelung: Geringere Streuinduktivität reduziert den Spannungsabfall unter Last und verbessert die Regelung über den Betriebsbereich
- Reduzierte EMV: Weniger Klingeln bei Schaltübergängen bedeutet niedrigere abgestrahlte und leitungsgebundene Störungen
Die Verschachtelung kann in mehreren Konfigurationen implementiert werden – Primärseite geteilt, Sekundärseite geteilt oder vollständig verschachtelte Lagen – abhängig von den spezifischen Transformatoranforderungen. Für Sperrwandler, bei denen die Streuinduktivität die Spannungsspitze am primären Schalter direkt beeinflusst, ist die verschachtelte Wicklung besonders wertvoll.
Die Mehrachsen-CNC-Wickelmaschinen von TPS Elektronik können komplexe verschachtelte Wicklungsmuster mit der für die Serienproduktion erforderlichen Konsistenz herstellen. Das einmal validierte Wicklungsprogramm liefert bei jeder Einheit identische Wicklungsgeometrie – eine Wiederholgenauigkeit, die mit manuellem Wickeln nicht erreichbar ist.
3. Litzendraht: Haut- und Proximity-Effekt bei hohen Frequenzen überwinden
Bei hohen Schaltfrequenzen zeigt herkömmlicher Massivleiter den Hauteffekt – die Tendenz des Wechselstroms, sich nahe der Leiteroberfläche zu konzentrieren, wodurch der nutzbare Querschnitt effektiv verringert und der Widerstand erhöht wird. Der Proximity-Effekt – die Wechselwirkung der Magnetfelder zwischen benachbarten Leitern – erhöht den Wechselstromwiderstand zusätzlich, insbesondere bei eng gewickelten Transformatorspulen.
Litzendraht (vom deutschen „Litzendraht“) adressiert diese Verluste durch mehrere einzeln isolierte Einzeldrähte, die in einem bestimmten Muster geflochten oder verdrillt werden. Jede Litze ist dünn genug, dass der Hauteffekt bei der Betriebsfrequenz minimal ist, und die Umlaufverdrillung stellt sicher, dass jede Litze verschiedene Positionen im Bündel einnimmt, wodurch die Stromverteilung ausgeglichen und die Proximity-Effekt-Verluste minimiert werden.
Für Hochfrequenz-DC-DC-Transformator-Anwendungen bietet Litzendraht mehrere Vorteile:
- Reduzierter Wechselstromwiderstand: Litzendraht kann die hochfrequenten Wicklungsverluste im Vergleich zu Massivleiter gleichen Querschnitts um 50 % oder mehr reduzieren
- Geringere Temperaturerhöhung: Reduzierte Verluste bedeuten weniger Wärmeentwicklung, was die Transformatorzuverlässigkeit verbessert und höhere Leistungsdichte ermöglicht
- Besserer Wirkungsgrad: Geringere Wicklungsverluste führen direkt zu einem höheren Wandlungswirkungsgrad – besonders wichtig in Anwendungen, bei denen jedes Prozent zählt
- Flexibilität im Design: Litzendraht kann mit unterschiedlichen Litzenzahlen, Einzeldurchmessern und Isolationsarten für spezifische Frequenz- und Stromanforderungen spezifiziert werden
Die Auswahl der Litzendraht-Parameter – Litzenzahl, Einzeladerstärke und Verdrillungsschlag – muss für die spezifische Schaltfrequenz und Stromform optimiert werden. Das Engineering-Team von TPS Elektronik bietet DFM-Feedback (Design for Manufacturing), um sicherzustellen, dass die Drahtspezifikation sowohl den elektrischen Anforderungen als auch der Produktionsrealisierbarkeit entspricht.
Für isolierte DC-DC-Transformator-Wicklungen adressiert die Kombination aus verschachtelter Geometrie und Litzendraht sowohl magnetische als auch Leiterverluste – und liefert Transformatoren, die sowohl niedrige Streuinduktivität als auch niedrigen Wechselstromwiderstand erreichen.
4. Das TPS-transformer winding manufacturing process

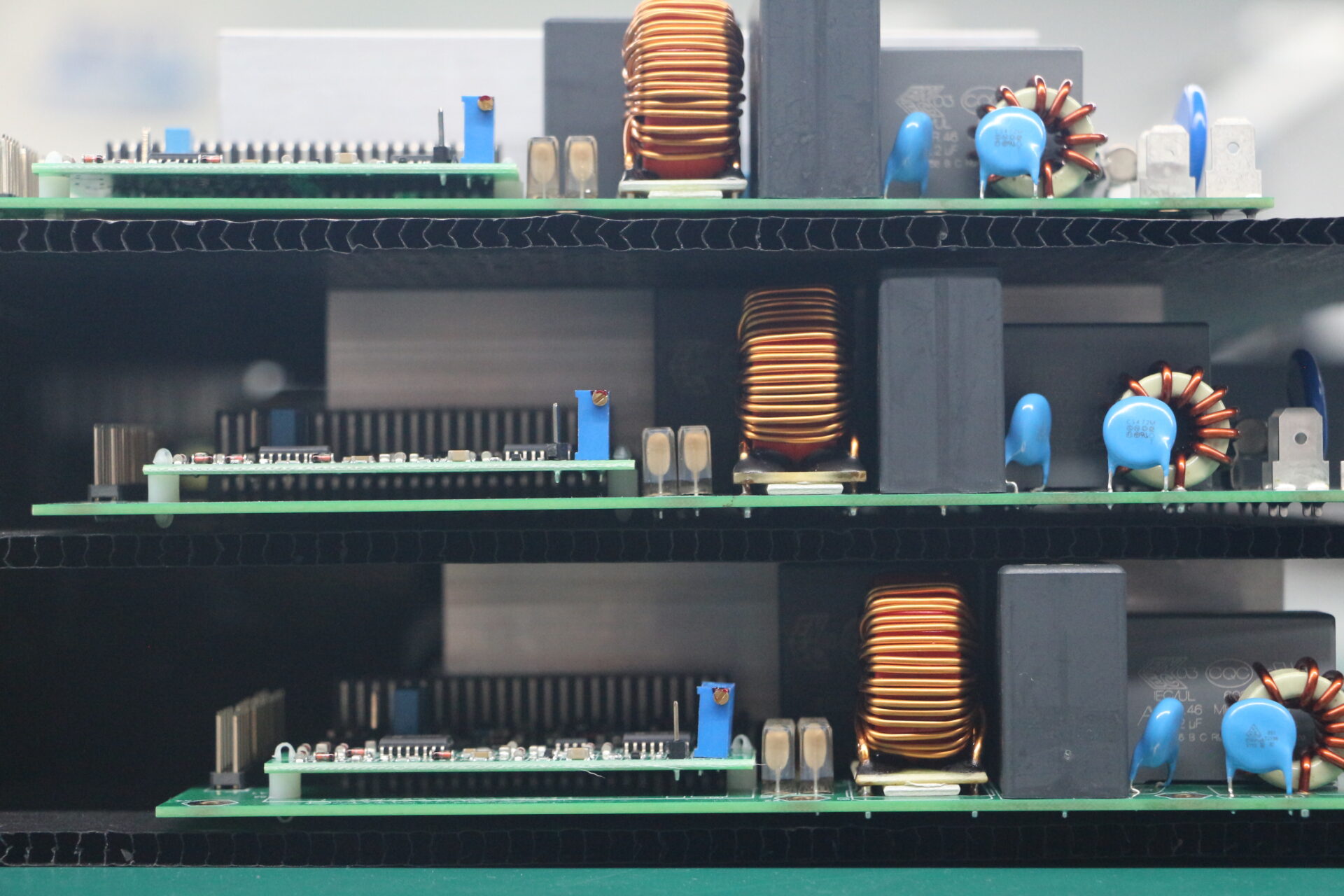

Das transformer winding manufacturing process von TPS Elektronik kombiniert automatisiertes Präzisionswickeln, umfassende Qualitätskontrolle und Integration in die übergeordneten EMS-Fähigkeiten, um betriebsbereite magnetische Komponenten zu liefern.
Konstruktions- und Designunterstützung:
- Kern- und Drahtauswahl: Beratung zu Ferrit- oder Pulverkernmaterialien, Drahtstärken und Isolationssystemen basierend auf den Anwendungsanforderungen
- Verschachtelte Wicklungsgeometrie: Auslegung von Primär-/Sekundärschichtanordnungen zur Minimierung der Streuinduktivität bei gleichzeitiger Gewährleistung der Herstellbarkeit
- Litzendraht-Spezifikation: Bestimmung von Litzenzahl, Stärke und Isolierung für optimale Hochfrequenzleistung
- Kriech- und Luftstreckenplanung: Platzierung von Randband und Spulenkörperdesign zur Erfüllung von IEC 62368-1 und anderen Sicherheitsnormen
Automatisiertes Wickeln:
- Mehrachsen-CNC-Wickeln: Präzise Drahtplatzierung mit dynamisch gesteuerter Spannung zur Vermeidung von Drahtdehnung und Isolationsschäden
- Verschachtelte Wicklungsfähigkeit: Komplexe Schichtsequenzen mit konsistenter Verschachtelung über Produktionsvolumina
- Litzendraht-Handhabung: Spezielle Wickelausrüstung zur Verarbeitung von Litzendraht ohne Beschädigung der Einzellitzenisolation
- Ringkern- und Spulenkörper-Wickeln: Flexible Wickelplattformen für verschiedene Kerngeometrien und Formfaktoren
Isolierung und Tränkung:
- Zwischenlagenisolierung: Präzise Platzierung von Randband und Isolationsmaterialien zur Erfüllung der Kriechstromanforderungen
- Tränkung und Vergießung: Optionale Einkapselung zur Verbesserung der mechanischen Stabilität, thermischen Leistung und des Umweltschutzes
- Dreifachisolierter Draht (TIW): Verfügbar für Anwendungen, die verstärkte Isolierung ohne zusätzliche Isolationsschichten erfordern
Konfektionierung und Montage:
- Pin- und Leadframe-Integration: Konfektionierung der Wicklungsenden an Pins, Leitungen oder Anschlüssen für die PCB-Montage
- Kundenspezifische Steckverbinder: Integration kundenspezifischer Steckverbinder oder Kabelbäume nach Bedarf
Der Spulenwickelservice von TPS Elektronik arbeitet als produktionsorientierter Workflow, nicht als reine Prototypen-Fertigung. Einmal validiert, ist das gleiche Wicklungsprogramm über Produktionsvolumina hinweg reproduzierbar – wodurch der erste und der tausendste Transformator elektrisch und mechanisch identisch sind.
5. Qualität und Prüfung: Konsistente Leistung sicherstellen
Bei Hochfrequenz-DC-DC-Wandler-Transformatoren geht es bei der Qualität nicht nur um die Erfüllung von Nennspezifikationen – es geht um Konsistenz über Produktionsvolumina. Ein Transformator, der auf dem Prüftisch gut funktioniert, aber von Einheit zu Einheit in Streuinduktivität oder Wicklungswiderstand variiert, schafft Feldzuverlässigkeitsprobleme, die teuer zu diagnostizieren und zu beheben sind.
Die Qualitätssicherung von TPS Elektronik für die Transformator-Wicklungsherstellung umfasst:
Prozessbegleitende Prüfung:
- Überwachung der Wickelspannung während des automatisierten Wickelns zur Erkennung von Abweichungen, die die Isolationsintegrität oder die elektrische Leistung beeinträchtigen könnten
- Überprüfung der Lagenausrichtung zur Sicherstellung einer konsistenten verschachtelten Geometrie
- Inspektion der Isolationsplatzierung zur Überprüfung der korrekten Positionierung von Randband und Zwischenlagenisolierung
End-of-Line-Prüfung:
- DCR-Messung: Überprüfung des Gleichstromwiderstands gegen Spezifikation zur Erkennung von Abweichungen bei Drahtstärke oder Wickelspannung
- Induktivitäts- (L) und Q-Faktor-Messung: Messung bei Betriebsfrequenz zur Überprüfung der Kernmontage und Wicklungsintegrität
- Polaritätstest: Überprüfung der korrekten Wicklungsorientierung für korrekte Phasenbeziehungen im Wandlerschaltkreis
- Hipot (Spannungsfestigkeit): Hochspannungsprüfung zur Überprüfung der Isolationsintegrität und Isolationsleistung
- Isolationswiderstand (IR): Messung des Isolationswiderstands zur Erkennung von Verunreinigungen oder Isolationsschäden
- Durchschlagprüfung: Optionale Prüfung zur Erkennung von Windungs-zu-Windungs-Isolationsschwächen
Dokumentation:
- Materialzertifikate: Vollständige Rückverfolgbarkeit von Kernmaterialien, Draht und Isolationskomponenten
- Prüfberichte: Dokumentierte Testergebnisse für jede Produktionscharge, einschließlich DCR-, L/Q-, Hipot- und IR-Werte
- Serialisierung: Eindeutige Kennungen auf jedem Transformator zur Rückverfolgbarkeit zu Produktionsaufzeichnungen und Testergebnissen
Für hocheffiziente DC-DC-Wandler-Transformator-Wicklungen bietet dieser Qualitätsrahmen die Gewissheit, dass jeder Transformator die erforderlichen Spezifikationen erfüllt – vom ersten Prototyp bis zur Hochvolumenproduktion.
