Systemintegratoren und Beschaffungsteams scheitern selten, weil ihnen ein Netzteildesign fehlt. Sie verlieren Zeit—und Budget—wenn eine Charge von 1.000 Industrienetzteilen die endgültige Abnahmeprüfung nicht besteht, weil die Isolationsbarriere im Transformator bei Betriebstemperatur zusammenbricht. Ein Transformator, der den Funktionstest besteht, aber nach sechs Monaten Dauerbetrieb in einem heißen Gehäuse ausfällt, verursacht eine Garantiebelastung, die den Ruf eines OEM weit mehr schädigen kann als die Kosten des Bauteils selbst.
Die coil winding technology von TPS Elektronik für Industriestromversorgungen wurde entwickelt, um dieses Risiko zu eliminieren. Durch den Einsatz automatisierter Mehrachsen‑Wickelsysteme, rigoroser Inline‑Qualitätskontrolle und einer vollständigen Palette elektrischer Prüfungen liefert TPS Transformatorenspulen in Großserie mit der konsistenten Isolation, der engen Kopplung und der Langzeitzuverlässigkeit, die industrielle Anwendungen erfordern.
Fordern Sie eine Transformatoren-Spulenwicklungsberatung an →
1. Warum die Wickeltechnologie die Transformatorzuverlässigkeit bestimmt
Ein Industriestromversorgungs‑Transformator ist eine täuschend einfache Komponente: ein Magnetkern, Kupferdraht und Isolierung. Doch die Art und Weise, wie dieser Draht auf den Kern aufgewickelt wird, bestimmt nahezu jeden kritischen Leistungsparameter. Eine Wicklung mit ungleichmäßiger Spannung erzeugt Hotspots, die die Isolierung im Laufe der Zeit schwächen. Eine Sekundärwicklung, die ohne ordnungsgemäße Zwischenlagenisolierung platziert wurde, besteht die Hochspannungsprüfung nach Temperaturwechseln nicht. Ein mit unzureichendem Abstandsband gewickelter Spulenkörper erfüllt nicht die Kriechstromanforderungen der IEC 62368‑1 und macht das gesamte Netzteil nicht konform.
Automatisierte Transformatorwickeltechnologie adressiert diese Fehlerquellen an ihrer Wurzel. Mehrachsen‑CNC‑Wickelmaschinen bringen den Magnetdraht Lage für Lage mit präzise kontrollierter Spannung auf und stellen so sicher, dass jede Windung an derselben Position wie die vorherige platziert wird. Diese Konsistenz ist mit manueller Wicklung nicht erreichbar, insbesondere in der Großserienproduktion, wo die Ermüdung des Bedieners Variabilität einführt. Der Ansatz von TPS zur Wicklungsautomatisierung wird in unserem umfassenden Überblick zu EMS Wickelgütern und Spulenwicklung weiter kontextualisiert.
2. TPS automatisierte coil winding technology

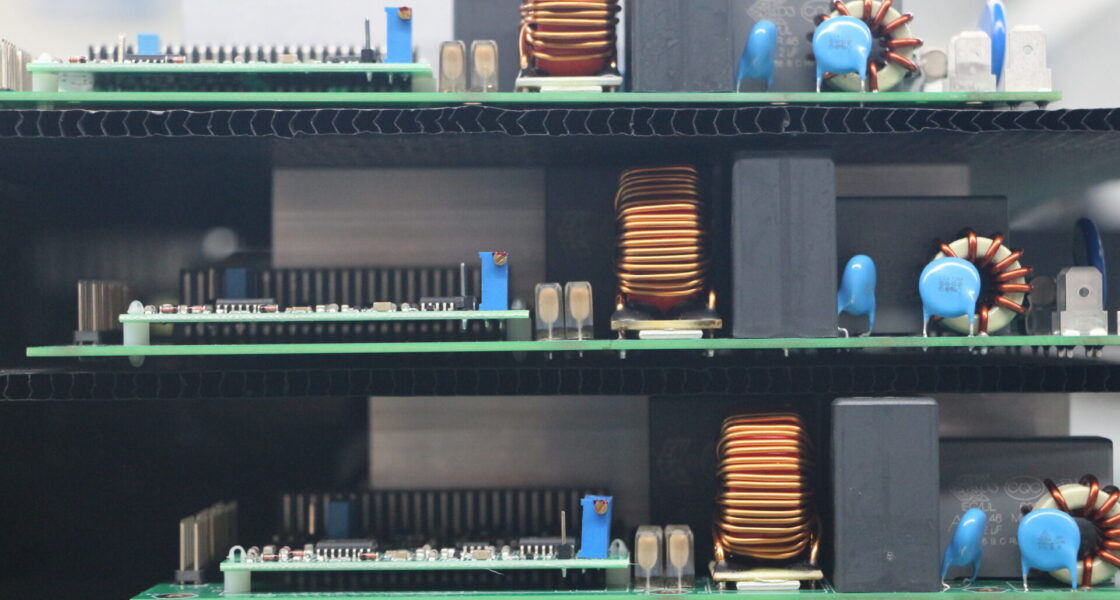

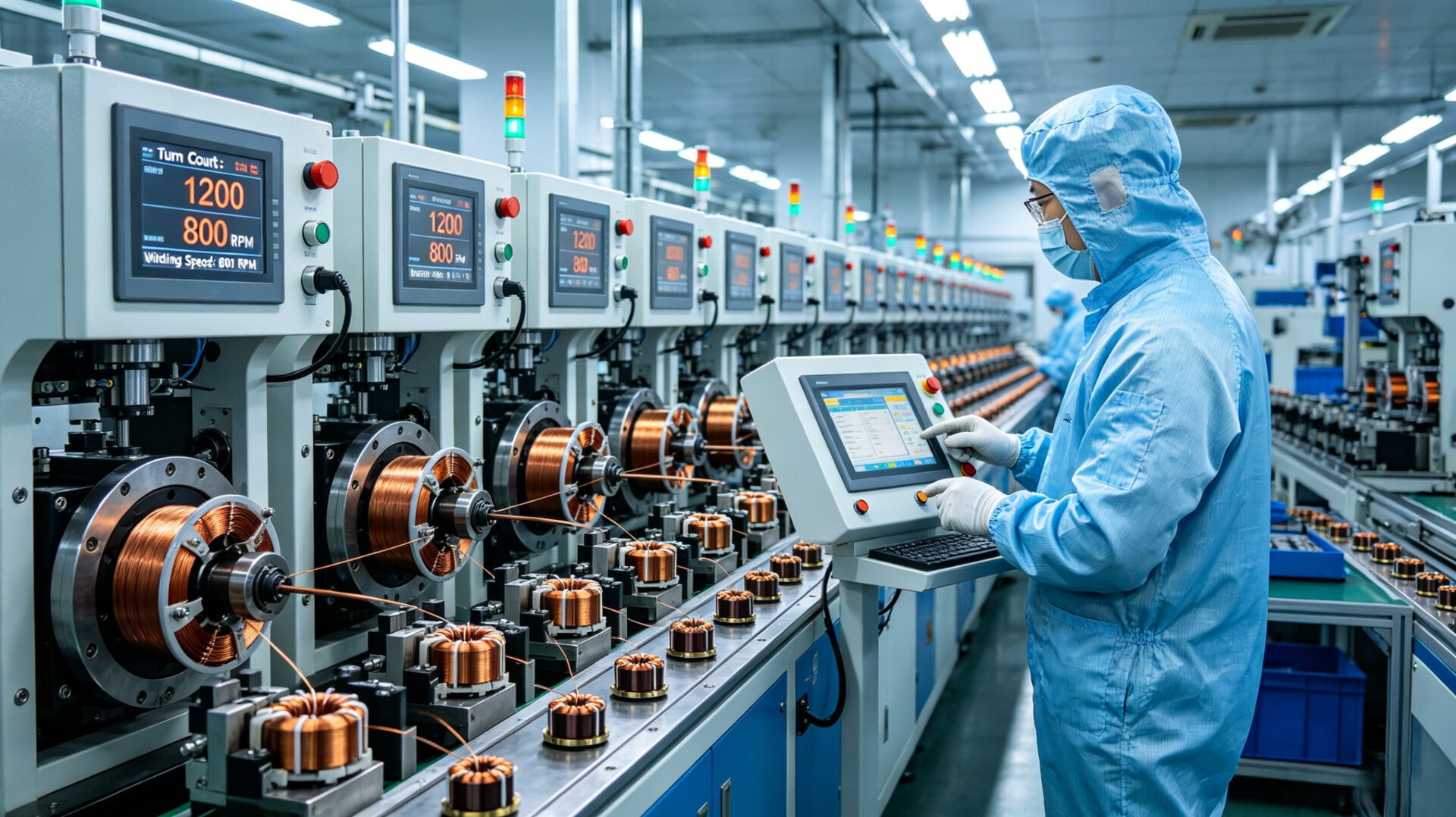

TPS Elektronik betreibt eine Flotte von Mehrachsen‑CNC‑Wickelmaschinen, die in der Lage sind, Transformatoren von Miniatur‑EFD‑Kernen für kompakte DC‑DC‑Wandler bis hin zu großen Ringkernen für Industriestromversorgungen zu produzieren. Die Technologie ist auf Wiederholbarkeit ausgelegt: Sobald ein Wickelprogramm für ein bestimmtes Transformatordesign validiert ist, ist jede nachfolgende auf dieser Maschine produzierte Einheit innerhalb enger elektrischer und mechanischer Toleranzen identisch.
2.1 Mehrachsen‑CNC‑Wicklung und Zugregelung
Das Herzstück der TPS‑Wicklungskompetenz ist die Fähigkeit, die Drahtplatzierung simultan in mehreren Achsen zu steuern. Dies ist besonders kritisch für komplexe Wickelmuster wie verschachtelte Sperrwandler‑Transformatoren, bei denen die Primärwicklung in zwei Lagen aufgeteilt wird, die die Sekundärwicklung sandwichartig umschließen, um die Streuinduktivität zu minimieren, oder für Ringkerntransformatoren, die eine gleichmäßige Umfangswicklung erfordern. Die Drahtspannung wird dynamisch geregelt, um Änderungen des Spulenkörperdurchmessers beim Aufbau der Lagen auszugleichen und Drahtdehnung sowie Isolationsschäden zu verhindern. Der bewährte produktionsreife Ansatz von TPS wird in unserer Ressource zu Ringkernspulen, dv/dt‑Drosseln und serienreifen Transformatoren detailliert beschrieben.
2.2 Isolationstechniken: Abstandsband, Zwischenlagenisolierung und Dreifach‑Isolierdraht
Die Isolation ist die primäre Sicherheitsfunktion des Transformators. TPS wendet mehrere Isolationsstrategien an, abhängig vom erforderlichen Isolationsniveau. Für Basis- und Funktionsisolierung wird Polyester- oder Polyimidband zwischen den Wicklungslagen angebracht. Für verstärkte Isolierung — erforderlich in medizinischen Netzteilen gemäß IEC 60601‑1 oder in Industrieantrieben, wo der Transformator eine Netz‑zu‑SELV‑Barriere überbrückt — verwendet TPS Abstandsband‑Konstruktion oder Dreifach‑Isolierdraht (z. B. TEX‑E). Die Wahl des Isolationsmaterials richtet sich nach der Wärmeklasse (130 °C, 155 °C oder 220 °C) und der erforderlichen Durchschlagsfestigkeit. Ein detaillierter Vergleich der Drahtisolationsarten ist in unserem Leitfaden zu Drahtisolierung: Materialien, Typen und Anwendungen verfügbar.
3. Qualitätssicherung und elektrische Prüfung

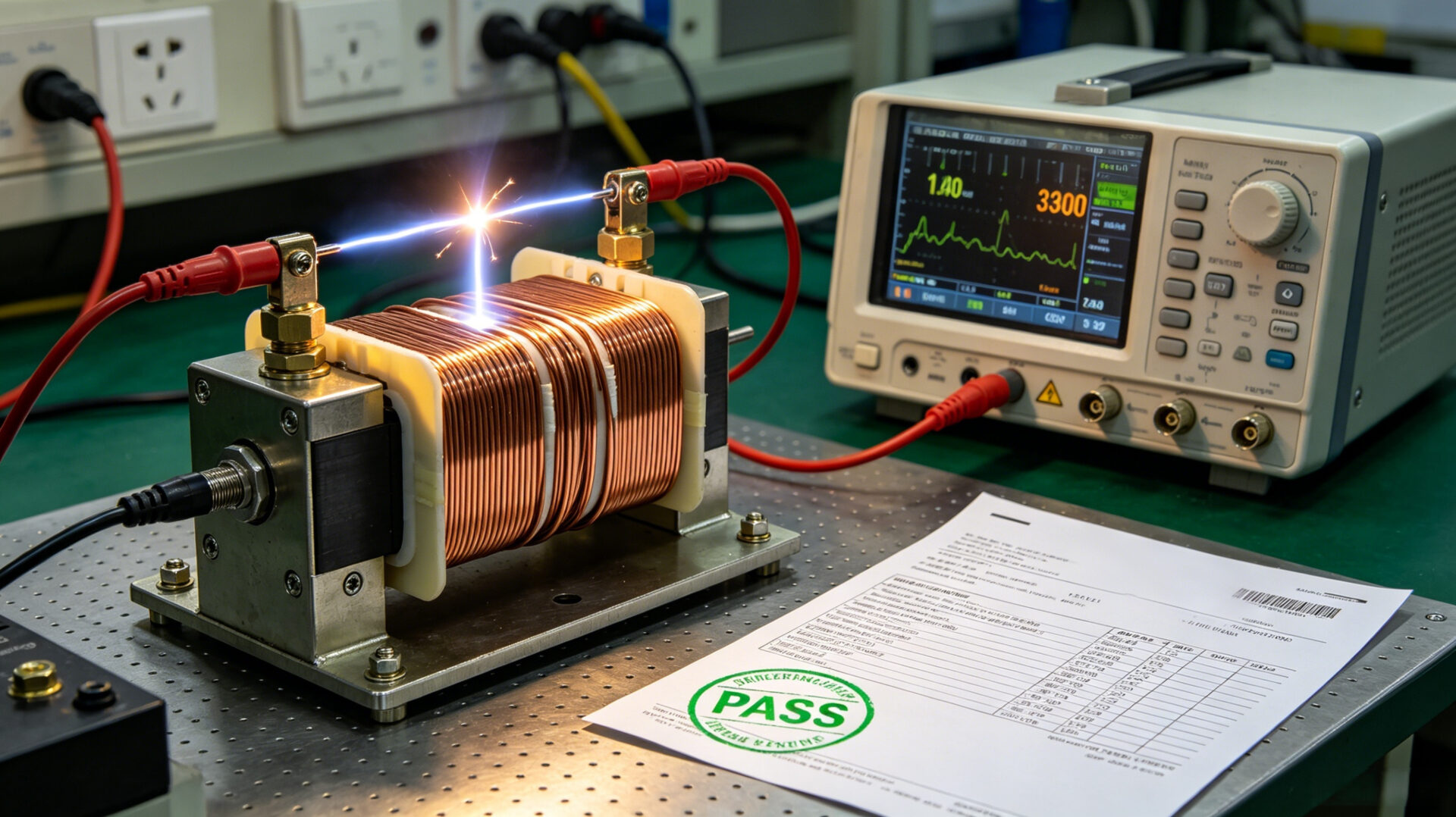

Automatisiertes Wickeln allein garantiert noch keine Qualität. TPS validiert jeden Transformator durch eine 100 %-ige elektrische Prüfung. Das Standard‑Prüfprotokoll umfasst die Verifizierung von Induktivität und Übersetzungsverhältnis, die Messung der Streuinduktivität, den Gleichstrom‑Wicklungswiderstand aller Wicklungen und die Hochspannungsprüfung bei der spezifizierten Isolationsspannung. Für hochzuverlässige Anwendungen können zusätzliche Prüfungen wie die Teilentladungsprüfung durchgeführt werden, um mikroskopische Hohlräume in der Isolierung zu erkennen, die schließlich zum Ausfall führen würden.
Dokumentierte Prüfberichte begleiten jedes Produktionslos und liefern einen objektiven Konformitätsnachweis. Für Medizin- und Industrie‑OEMs unterstützt diese Dokumentation die regulatorischen Einreichungen und reduziert die Notwendigkeit einer Wareneingangsprüfung beim Kunden.
4. Anwendungsbeispiele: EV‑Ladegeräte, Industrieautomation und medizinische Netzteile
Die coil winding technology von TPS unterstützt drei schnell wachsende Industriesektoren:
- EV‑Ladeinfrastruktur: Hochfrequenztransformatoren für On‑Board‑Ladegeräte (3,3–22 kW) und DC‑Schnellladestationen benötigen Isolationsspannungen von bis zu 4 kV und müssen effizient bei Frequenzen bis zu 300 kHz arbeiten. Die automatisierte Wicklung von TPS liefert die verschachtelten, streuinduktivitätsarmen Designs, die diese Wandler erfordern.
- Industrieautomations‑Netzteile: Hutschienen‑Netzteile für die Fabrikautomation benötigen eine Großserienproduktion konsistenter, kostengünstiger Sperr- und Durchflusswandler‑Transformatoren. Die automatisierte Wicklung stellt sicher, dass jede Einheit die Effizienz‑ und EMV‑Leistungsziele erreicht.
- Medizinische Netzteile: Patientengebundene Geräte erfordern eine verstärkte Isolierung mit strengen Ableitstromgrenzwerten. TPS wickelt Transformatoren für medizinische Netzteile unter Verwendung von Dreifach‑Isolierdraht und Abstandsband‑Techniken, die der IEC 60601‑1 entsprechen. Detaillierte Informationen zu dieser Anwendung finden Sie in unserer Ressource zu medizinischen Hochfrequenztransformatoren‑Spulenwicklungen.
5. RFQ‑Checkliste für industrielle Transformatorspulenwicklung
- Elektrische Spezifikation: Topologie (Sperrwandler, Durchflusswandler, LLC usw.), Ein‑/Ausgangsspannung, Leistungsniveau, Schaltfrequenz.
- Induktivität und Übersetzungsverhältnis: Primärinduktivität, Streuinduktivitäts‑Grenzwert, Übersetzungsverhältnis.
- Kernpräferenz: Kerntyp (EE, ETD, PQ, Ringkern) und maximale mechanische Abmessungen.
- Isolationsanforderungen: Basis- oder verstärkte Isolierung, Betriebsspannung, Hochspannungs‑Prüfspannung.
- Anwendbare Normen: IEC 62368‑1, IEC 61558, IEC 60601‑1 oder kundenspezifisch.
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und jährliche Produktionsvolumen.
6. FAQ
Was ist der Vorteil der automatisierten Wicklung gegenüber der manuellen Wicklung für Industrietransformatoren?
Die automatisierte Wicklung bietet eine konsistente Spannung, präzise Windungsplatzierung und identische elektrische Leistung über jede Einheit einer Produktionscharge hinweg. Diese Wiederholbarkeit ist mit manueller Wicklung nicht erreichbar, da die Ermüdung des Bedieners und die Schwankungen in der Fertigkeit Variabilität einführen, die die Isolationsqualität und Zuverlässigkeit beeinträchtigt.
Wie stellt TPS eine gleichbleibende Isolationsqualität in der Großserienproduktion sicher?
TPS verwendet kalibrierte CNC‑Wickelmaschinen mit Echtzeit‑Zugüberwachung, kombiniert mit einer 100 %-igen Hochspannungsprüfung an jedem Transformator. Die Chargen‑Rückverfolgbarkeit und die statistische Prozesskontrolle stellen sicher, dass jede Abweichung der Isolationsleistung erkannt und korrigiert wird, bevor sie die Produktion beeinträchtigt.
Welche maximale Isolationsspannung kann TPS erreichen?
Unter Verwendung von Dreifach‑Isolierdraht und Abstandsband‑Konstruktion kann TPS eine verstärkte Isolierung von bis zu 4 kV AC Betriebsspannung und entsprechende Hochspannungs‑Prüfspannungen erreichen und damit die Anforderungen der IEC 60601‑1 für medizinische Anwendungen erfüllen.
Wo finde ich weitere Informationen zu den umfassenderen Wicklungsfähigkeiten von TPS?
Besuchen Sie die TPS Serviceseite für Wickelgüter oder lesen Sie unsere technischen Ressourcen zu Ringkernspulen und dv/dt‑Drosseln und Helmholtz‑Spulen‑Anwendungen.
