Wie lassen sich der Skin-Effekt und die Näherungsverluste in Hochfrequenz-Schaltnetzteilen mit TPS-Kupferlitzendraht- und Folienwicklung minimieren?

11 Min Lesezeit
Geschrieben von
Tang Marcus
Veröffentlicht am
28. September 2026

Für Systemintegratoren, Leistungselektronik-Ingenieure und Einkaufsteams, die Hochfrequenz-Schaltnetzteile (SMPS) entwickeln, sind die Wicklungsverluste von Transformatoren kein nachrangiges Thema – sie sind eine primäre Randbedingung, die den Wirkungsgrad, das thermische Verhalten und die Zuverlässigkeit bestimmt. Bei Schaltfrequenzen über 50 kHz können Haut- und Proximity-Effekt den effektiven Wechselstromwiderstand von Kupferwicklungen um ein Vielfaches über den Gleichstromwert ansteigen lassen, wodurch Wärme entsteht, die den Wirkungsgrad verringert und die Lebensdauer der Komponenten verkürzt.

Der copper transformer coil winding service von TPS Elektronik adressiert diese Verluste durch spezielle Wickeltechniken – Litzendraht-Wicklung zur Verteilung des Stroms über mehrere isolierte Einzeladern und Kupferfolienwicklung zur Maximierung der Oberfläche und Minimierung des Wechselstromwiderstands. Von der Designunterstützung über das automatisierte Wickeln, die Isolierung, Tränkung und dokumentierte Prüfung bis hin zur Lieferung produziert TPS betriebsbereite Transformatoren mit der konsistenten Hochfrequenzleistung, die moderne SMPS-Designs erfordern.

Angebot für copper transformer coil winding anfordern →

1. Haut- und Proximity-Verluste: Die versteckten Effizienzkiller in SMPS-Transformatoren

Bei Hochfrequenz-SMPS-Transformatoren sind die Wicklungsverluste eine der Hauptquellen der Leistungsdissipation und beeinflussen direkt das thermische Verhalten, den Wandlungswirkungsgrad und die Lebensdauer der Komponenten. Während Gleichstromwiderstandsverluste einfach zu berechnen sind, sind Wechselstrom-Wicklungsverluste – verursacht durch Haut- und Proximity-Effekt – frequenzabhängige Phänomene, die den effektiven Wicklungswiderstand um ein Vielfaches über den Gleichstromwert ansteigen lassen können.

Hauteffekt entsteht durch das Verhalten des Wechselstroms in einem Leiter. Mit zunehmender Frequenz konzentriert sich der Strom zunehmend zur Außenfläche des Drahtes, anstatt gleichmäßig über den Querschnitt zu fließen. Das innere Leiter-Volumen wird untergenutzt, wodurch der nutzbare Querschnitt effektiv verringert und der Wechselstromwiderstand der Wicklung erhöht wird. Für Kupfer bei 20 °C beträgt die Hauttiefe etwa 8,5 mm bei 60 Hz, sinkt aber bei 100 kHz stark auf etwa 0,21 mm ab. Dies bedeutet, dass in einem standardmäßigen 1 mm dicken Kupferdraht bei 100 kHz fast der gesamte Strom auf eine dünne Außenhülle beschränkt ist – der Großteil des Leiters trägt fast nichts zur Stromleitung bei.

Proximity-Effekt ist eine zweite, oft unterschätzte Komponente der Wechselstrom-Wicklungsverluste. Er tritt auf, wenn das magnetische Wechselfeld einer Wicklung Wirbelströme in einem benachbarten Leiter induziert. Diese Wirbelströme fließen in kreisförmigen Bahnen innerhalb des Leiters und erzeugen zusätzliche ohmsche Verluste – sogar in einem Leiter, der selbst keinen Nennstrom führt. Anders als Hauteffekt-Verluste, die jeden Leiter einzeln betreffen, nehmen Proximity-Verluste mit der Anzahl der Wicklungslagen zu, was zu höheren Verlusten in mehrlagigen Designs führt.

Bei modernen Schaltnetzteilen – von PC-Netzteilen bis zu Solar-Wechselrichtern – sind etwa ein Drittel der gesamten Systemverluste auf induktive Komponenten zurückzuführen. Diese Verluste resultieren hauptsächlich aus diesen beiden physikalischen Phänomenen. Die effektivste Lösung bei hohen Frequenzen ist Litzendraht, der aus mehreren einzeln isolierten Litzen besteht, von denen jede dünner ist als die Hauttiefe bei der Zielbetriebsfrequenz. Für Hochstromanwendungen bietet die Kupferfolienwicklung einen alternativen Ansatz durch Maximierung der Oberfläche und Minimierung des Wechselstromwiderstands.

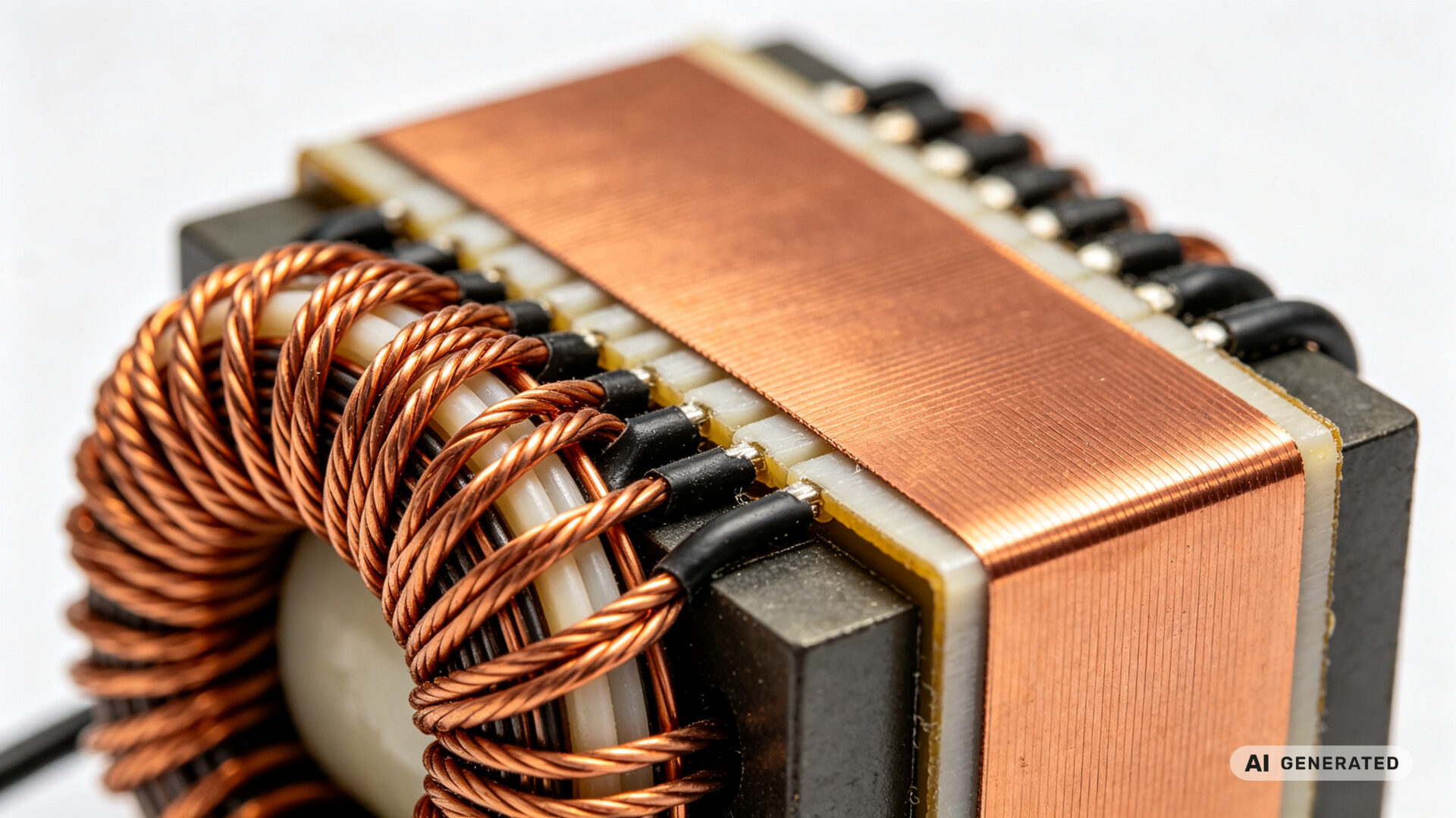

Copper Litz Wire and Foil Winding for High Frequency SMPS Transformers

Mehr über TPS-Transformatorwicklungsdienste erfahren →

2. Litzendraht-Wicklung: Haut-Effekt bei hohen Frequenzen überwinden

Litzendraht (vom deutschen „Litzendraht“) ist die branchenübliche Lösung zur Minimierung von Hauteffekt-Verlusten in Hochfrequenz-Transformatorwicklungen. Durch die Aufteilung eines großen Leiters in Dutzende oder Hunderte von einzeln isolierten feinen Litzen – wobei jeder Einzeldurchmesser kleiner als die doppelte Hauttiefe (2δ) ist – wird der Strom gezwungen, sich gleichmäßig über alle Litzen zu verteilen. Dies gewährleistet eine gleichmäßigere Stromverteilung über den Leiterquerschnitt und eliminiert Hauteffekt-Verluste effektiv.

Für Hochfrequenz-SMPS-Transformatoren im Bereich von 50 kHz bis 1 MHz bietet Litzendraht mehrere entscheidende Vorteile:

  • Reduzierter Wechselstromwiderstand: Litzendraht kann die hochfrequenten Wicklungsverluste im Vergleich zu herkömmlichem Lackdraht um 50–100 % reduzieren
  • Verbesserte Packungsdichte: Litzendraht kann in quadratische, trapezförmige oder rechteckige Formen gebracht werden, was die Qualität der Schaltungen optimiert und den Wechselstromwiderstand minimiert
  • Reduzierung des Proximity-Effekts: Die einzeln isolierten Litzen reduzieren auch die Stromverluste durch den Proximity-Effekt, der durch benachbarte Magnetfelder verursacht wird
  • Breiter Frequenzbereich: Litzendraht ist von etwa 10 kHz bis 1 MHz wirksam und deckt den Betriebsbereich der meisten SMPS-Designs ab

Die Wirksamkeit von Litzendraht hängt jedoch entscheidend von der richtigen Spezifikation ab. Der Einzeldurchmesser muss kleiner sein als die Hauttiefe bei der Betriebsfrequenz – bei 100 kHz bedeutet dies, dass jede Litze einen Durchmesser von weniger als etwa 0,42 mm haben muss. Die Anzahl der Litzen, die Schlaglänge, die Verseilungsart und die Isolierung beeinflussen alle die Verlustcharakteristik. Forschungen haben gezeigt, dass eine gezielte Optimierung dieser Parameter erhebliche Verbesserungen der Verlustcharakteristik bewirken kann.

Für Hochfrequenz-Kupferspulenwicklungen bietet TPS Elektronik Litzendraht-Wicklungen mit präzise spezifizierten Litzenkonfigurationen, optimiert für die spezifische Schaltfrequenz und die Stromanforderungen jedes SMPS-Designs. TPS betreibt eine Flotte von mehrachsigen automatisierten Wickelmaschinen für feine Lackdrähte bis AWG 40 mit Präzisionsspannungskontrolle zur Vermeidung von Drahtdehnung oder Isolationsschäden während des Wickelns.

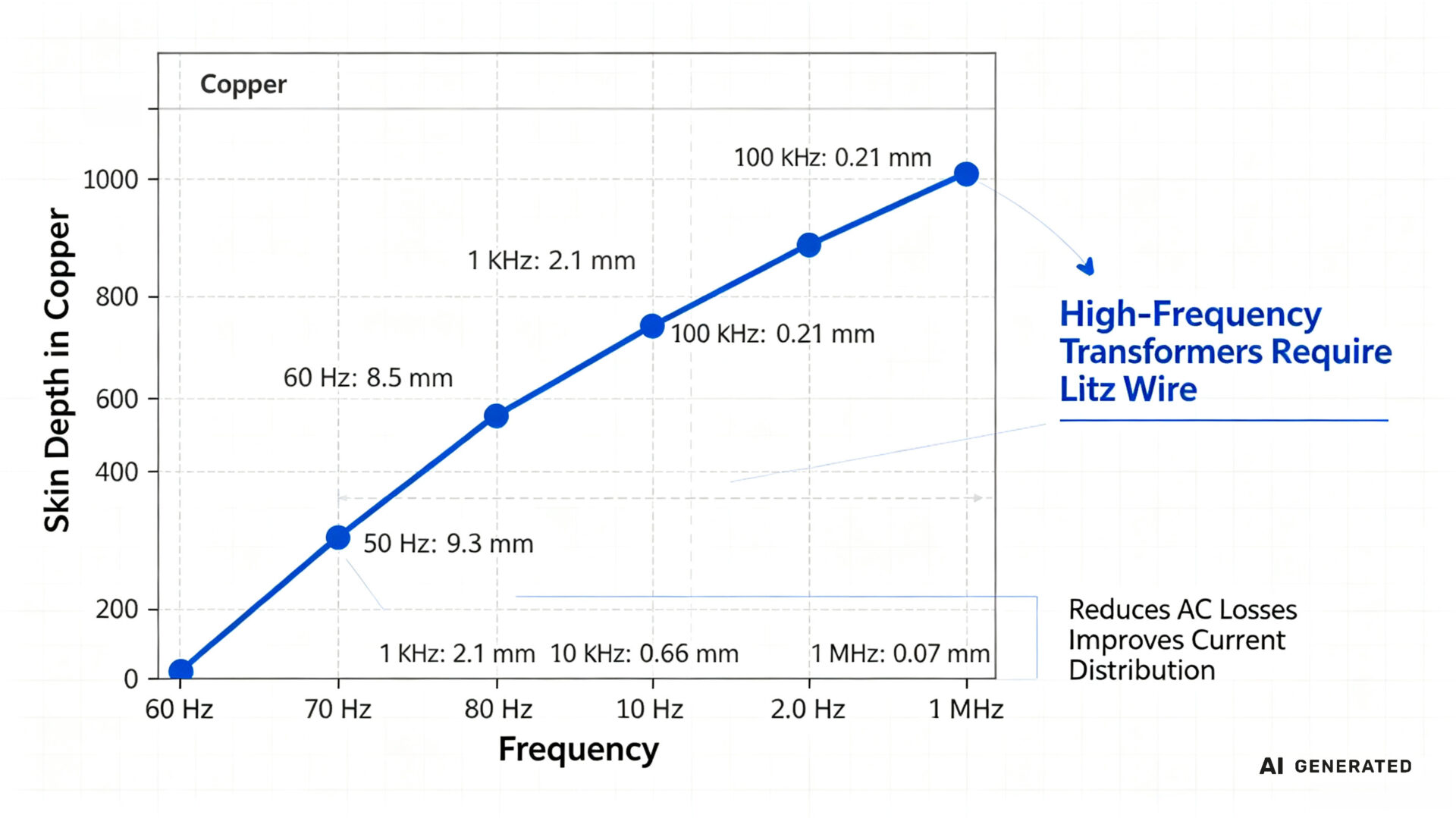

Skin Depth vs Frequency Chart for Copper Transformer Windings

3. Kupferfolienwicklung: Oberfläche für Hochstromanwendungen maximieren

Während Litzendraht die bevorzugte Lösung zur Reduzierung von Wechselstromverlusten in Hochfrequenzwicklungen ist, bietet die Kupferfolienwicklung deutliche Vorteile für Hochstromanwendungen, bei denen die Fensternutzung und die thermische Leistung entscheidend sind. Kupferfolien werden für eine bessere Nutzung des Fensterbereichs eingesetzt und bieten einen erhöhten Kupferfüllfaktor im Vergleich zu Litzendraht, der aufgrund der zusätzlichen Isolierung zwischen den Litzen einen geringeren Füllfaktor aufweist.

Für Hochstrom-SMPS-Transformatoren – insbesondere in EV-Ladegeräten, Schweißgeräten und großen Motorantrieben – bietet die Kupferfolienwicklung mehrere wesentliche Vorteile:

  • Überlegene Raumnutzung: Folienwicklungen maximieren den Kupferfüllfaktor im Transformatorfenster und ermöglichen eine höhere Leistungsdichte
  • Effektive Wärmeableitung: Kupferfolie leitet Wärme effektiver ab als Lackdraht, reduziert Hotspots und verbessert die thermische Leistung
  • Reduzierte Spannungsbelastung: Die Folienwicklung ermöglicht eine Reduzierung der Spannungsbelastungen zwischen den Windungen
  • Mechanische Robustheit: Foliengewickelte Komponenten bieten eine erhöhte mechanische Festigkeit im Vergleich zu drahtgewickelten Komponenten
  • Kosteneffizienz: Kupferfolie ist für Hochstromanwendungen deutlich kostengünstiger als Litzendraht

Für Hochfrequenz-Transformator-Designs ist oft eine Kombination aus Litzendraht für Primärwicklungen und hochbelastbarer Kupferfolie für sekundäre Hochstromausgänge der optimale Ansatz. Diese Hybridstrategie nutzt die Stärken beider Techniken: Litzendraht minimiert die Wechselstromverluste in der Primärseite, wo hochfrequente Schaltströme fließen, während Kupferfolie die hohen Gleich- und niederfrequenten Ströme in der Sekundärseite mit minimalem Widerstand und hervorragender thermischer Leistung bewältigt.

Für Kupferfolien-Transformatorwicklungen bietet TPS Elektronik Präzisionsfolienwicklung mit kontrollierter Spannung und Lagenausrichtung, die eine gleichbleibende elektrische Leistung und mechanische Integrität über Produktionsvolumina gewährleistet. Die Bandwickeldienste von TPS verwenden flaches Kupfer- oder Aluminiumband, um die Leiteroberfläche zu maximieren, den Wechselstromwiderstand erheblich zu reduzieren und eine außergewöhnliche Stromtragfähigkeit auf kompaktem Raum zu ermöglichen.

4. TPS-Fähigkeiten für copper transformer coil winding

Der Kupfer-Transformator-Spulenwickelservice von TPS Elektronik kombiniert Präzisionsfertigung, Engineering-Unterstützung und umfassende Qualitätssicherung in einem einzigen integrierten Workflow. TPS versteht EMS-Wickelgüter als produktionsorientierten Workflow – vom anfänglichen Magnetdesign und Rapid Prototyping bis zur vollautomatischen Serienfertigung.

Wickelfähigkeiten:

  • Litzendraht-Wicklung: Mehrlitzen-Litzendraht mit Einzeldurchmessern, optimiert für spezifische Schaltfrequenzen von 10 kHz bis 1 MHz
  • Kupferfolienwicklung: Flachbandwicklung für Hochstromanwendungen mit außergewöhnlicher Raumnutzung und thermischer Leistung
  • Verarbeitung feiner Drähte: Automatisiertes Wickeln von Lackdraht bis AWG 40 mit Präzisionsspannungskontrolle
  • Mehrere Kerngeometrien: Ringkern-, EI-, UI- und kundenspezifische Kernformen für verschiedene Transformator-Designs
  • Mehrachsen-CNC-Wickeln: Programmierbare Steigung und kontrollierte Spannung für gleichmäßige Windungen und reproduzierbare Kopplung

Konstruktions- und Designunterstützung:

TPS bietet umfassende Engineering-Unterstützung für kundenspezifische Transformator-Designs, einschließlich elektromagnetischer Simulation zur Modellierung von Kernsättigung, thermischen Hotspots und hochfrequenten Verlusten. TPS unterstützt bei der Auswahl der optimalen Drahtisolationsmaterialien und Kernmaterialien basierend auf Frequenzbereich, Leistungspegel und Umgebungsanforderungen.

Isolierung und Veredelung:

  • Zwischenlagenisolierung mit präziser Bandplatzierung für Kriech- und Luftstrecken
  • Tränkung, Vergießung oder Umspritzung für Vibrationsfestigkeit, Feuchtigkeitsschutz und akustische Leistung
  • Konfektionierungsoptionen einschließlich Lötfahnen, Leadframes und flexibler Leitungen

Anwendungsbereich:

TPS unterstützt Transformator-Projekte von Leistungs- und Signaldesigns bis hin zu Hochfrequenz-SMPS-Anwendungen. Dies ist besonders relevant in medizinischen, industriellen und leistungselektronischen Anwendungen, bei denen elektrische, mechanische und Dokumentationsanforderungen oft frühzeitig abgestimmt werden müssen. Der kundenspezifische Spulenwickelservice von TPS deckt Hochfrequenz-Leistungstransformatoren, Ringkerndrosseln, dv/dt-lterdrosseln und Magnetspulen für industrielle, medizinische und Automobilanwendungen ab.

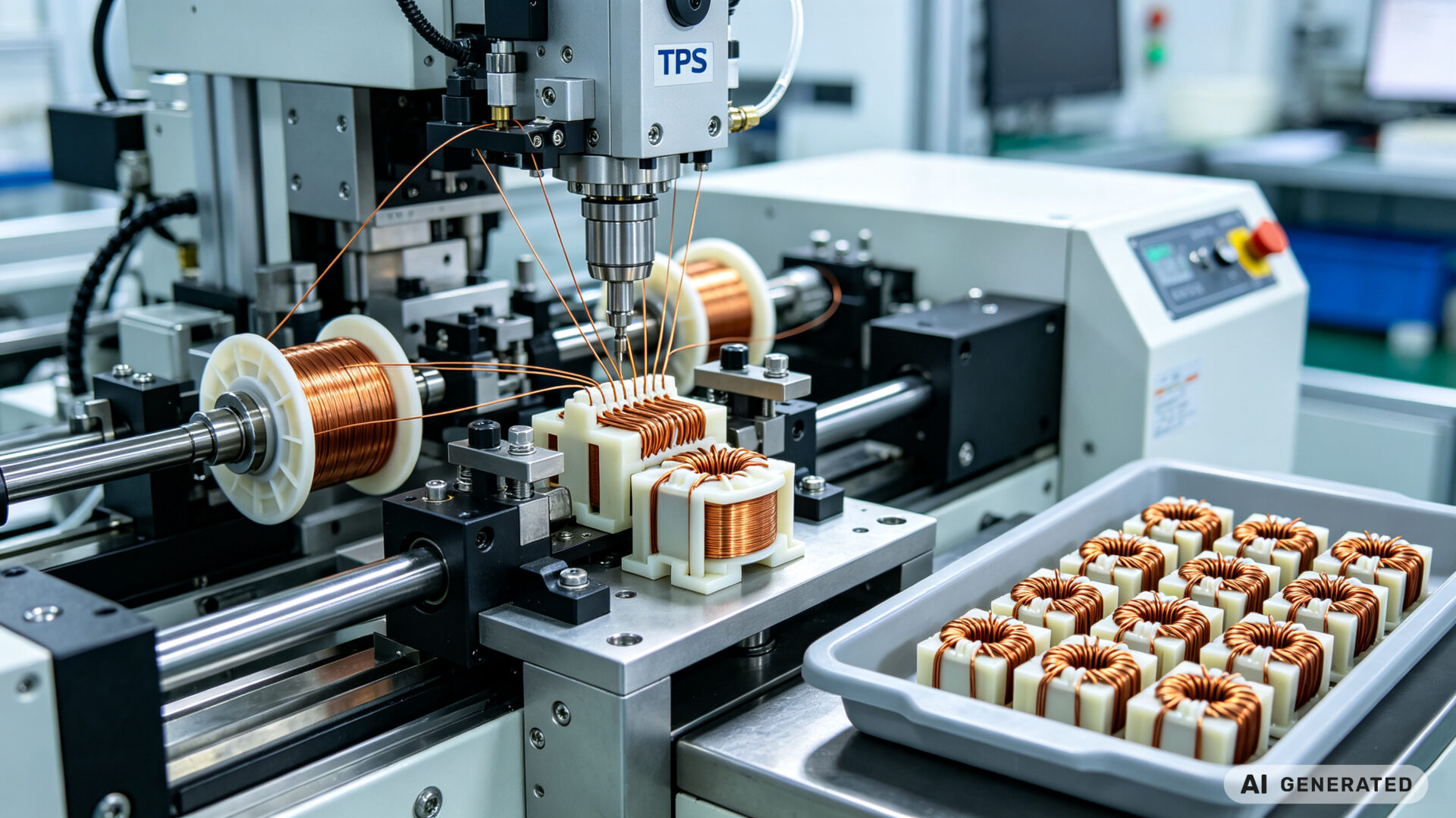

TPS Automated Coil Winding for High Frequency SMPS Transformers

Ihre RFQ für copper transformer coil winding in 24–48 Stunden anfordern →

5. Qualitätssicherung: Vom Prototyp zum betriebsbereiten Transformator

Für Hochfrequenz-SMPS-Transformatoren geht es bei der Qualität nicht nur um die Erfüllung von Nennspezifikationen – es geht um Konsistenz über Produktionsvolumina. Ein Transformator, der auf dem Prüftisch gut funktioniert, aber von Einheit zu Einheit in Wechselstromwiderstand oder Streuinduktivität variiert, schafft Feldzuverlässigkeitsprobleme, die teuer zu diagnostizieren und zu beheben sind.

Die Qualitätssicherung von TPS Elektronik für Kupfer-Transformator-Spulenwicklungen umfasst:

Designprüfung und DFM: TPS-Ingenieure prüfen Designs während der Angebotsphase und geben DFM-Feedback zur Optimierung von Wicklungsgeometrie, Isolationssystemen und Konfektionierungsansätzen für Herstellbarkeit und Zuverlässigkeit. Für EMS-gesteuerte Projekte umfasst dies typischerweise die Abstimmung von elektrischen Parametern (Induktivität, Widerstand, Windungsverhältnis), mechanischen Randbedingungen (Pin-Layout, Bauraum) und Prüfanforderungen.

Prozessbegleitende Prüfung:

  • Überwachung der Wickelspannung während des automatisierten Wickelns zur Erkennung von Abweichungen, die die Isolationsintegrität oder die elektrische Leistung beeinträchtigen könnten
  • Überprüfung der Lagenausrichtung zur Gewährleistung einer konsistenten Isolierung und Kopplung
  • Automatische Bandierung und Inline-Messung von Rdc, L und Q

End-of-Line-Prüfung:

  • Induktivität (L): Messung bei Betriebsfrequenz zur Überprüfung der Kernmontage und Wicklungsintegrität
  • Gleichstromwiderstand (Rdc): Überprüfung des Wicklungswiderstands gegen Spezifikation
  • Windungsverhältnis: Überprüfung der korrekten Wicklungsbeziehung für Transformatoranwendungen
  • Hipot (Spannungsfestigkeit): Hochspannungsprüfung zur Überprüfung der Isolationsintegrität und Isolationsleistung
  • Optionale Prüfung: Umwelt- und akustische Screening für hochbelastete Anwendungen

Dokumentation:

  • Materialzertifikate: Vollständige Rückverfolgbarkeit von Kernmaterialien, Draht und Isolationskomponenten
  • Prüfberichte: Dokumentierte Testergebnisse für jede Produktionscharge
  • Erstmusterprüfung (FAI): Umfassende Maß- und elektrische Berichte für das erste Teil jeder Produktionscharge

TPS Elektronik betreibt eine Flotte automatisierter Wickelmaschinen mit programmierbarer Spannung, Steigungskontrolle und Inline-Prüfung zur Unterstützung konsistenter und skalierbarer Produktion. Dies stellt sicher, dass der erste und der tausendste Transformator elektrisch und mechanisch identisch sind.

transformer coil winding

6. FAQ

Was ist der Unterschied zwischen Litzendraht- und Kupferfolienwicklung für Hochfrequenz-SMPS-Transformatoren?

Litzendraht besteht aus mehreren einzeln isolierten feinen Litzen, die den Strom gleichmäßig verteilen und Hauteffekt-Verluste bei hohen Frequenzen eliminieren. Er ist ideal für Primärwicklungen, in denen hochfrequente Wechselströme dominieren. Die Kupferfolienwicklung verwendet flache Kupferbleche, um die Oberfläche und die Fensternutzung zu maximieren, was sie ideal für hochstromführende Sekundärwicklungen macht, in denen Gleich- und niederfrequente Ströme dominieren. Viele Designs verwenden einen hybriden Ansatz: Litzendraht für Primärwicklungen und Folie für Sekundärwicklungen.

Bei welcher Frequenz wird der Hauteffekt in Kupfer-Transformatorwicklungen signifikant?

Der Hauteffekt wird signifikant, wenn der Leiterdurchmesser etwa die doppelte Hauttiefe überschreitet. Bei Kupfer und 100 kHz beträgt die Hauttiefe etwa 0,21 mm, was bedeutet, dass jeder Leiter mit mehr als etwa 0,42 mm Durchmesser signifikante Hauteffekt-Verluste aufweist. Für SMPS-Designs über 50 kHz sind Litzendraht oder andere Hauteffekt-Minderungstechniken typischerweise erforderlich.

Welchen typischen Frequenzbereich deckt Litzendraht in SMPS-Transformatoren ab?

Litzendraht ist von etwa 10 kHz bis 1 MHz wirksam und deckt den Betriebsbereich der meisten SMPS-Designs ab. Der optimale Einzeldurchmesser, die Anzahl der Litzen und der Isolierungstyp müssen basierend auf der spezifischen Schaltfrequenz und den Stromanforderungen der Anwendung spezifiziert werden.

Welchen Normen entsprechen TPS-Transformatorwicklungen?

TPS-Transformatorwicklungen werden gemäß den relevanten Sicherheitsnormen einschließlich IEC 61558-1, IEC 60601-1 (für medizinische Anwendungen) und UL/CSA-Normen entwickelt und gefertigt. Die Dokumentationspakete unterstützen die CE-Kennzeichnung und die behördliche Konformität.

Kann TPS Transformatoren mit sowohl Litzendraht- als auch Folienwicklungen entwickeln und fertigen?

Ja. TPS fertigt Transformatoren mit hybriden Wicklungskonfigurationen – Litzendraht für Primärwicklungen, in denen hochfrequente Schaltströme fließen, und Kupferfolie für sekundäre Hochstromausgänge. Dieser Ansatz nutzt die Stärken beider Techniken für optimale Leistung in Hochleistungs-SMPS-Designs.

Wie lange ist die typische Lieferzeit für kundenspezifische Kupfer-Transformator-Spulenwicklungen?

TPS erstellt Angebote innerhalb von 24–48 Stunden. Prototypenmengen sind typischerweise in 1–3 Wochen verfügbar, wobei die Serienproduktionszeiten von der Kernmaterialverfügbarkeit, der Drahtspezifikation und dem Prüfumfang abhängen. DFM-Feedback wird während der Angebotsphase bereitgestellt, um das Design für die Herstellbarkeit zu optimieren.

Bereit, Haut- und Proximity-Verluste in Ihren Hochfrequenz-SMPS-Transformatoren zu minimieren?
Kontaktieren Sie TPS Elektronik für technische Beratung, Prototypenbewertung und Produktionsunterstützung – von der Litzendraht- und Folienwicklung bis zur dokumentierten Serienfertigung.
