Systemintegratoren, Schaltschrankbauer und Beschaffungsteams scheitern selten, weil ihnen eine Netzteil‑Topologie fehlt. Sie verlieren Zeit—und Budget. Wenn ein scheinbar funktionsfähiger Prototyp die Prüfung der leitungsgeführten Störaussendung in einem akkreditierten EMV‑Labor um 20 dB verfehlt und wenige Wochen vor dem geplanten Produktstart ein vollständiges PCB‑Layout‑Redesign erzwingt. Die Ursache liegt selten im Schaltungsdesign selbst; es ist fast immer die physische Implementierung. Die Bauteilplatzierung, die Leiterbahnführung, das Erdungskonzept—die darüber entscheidet, ob ein Netzteil seine Effizienz‑, Wärme- und EMV‑Ziele erreicht.

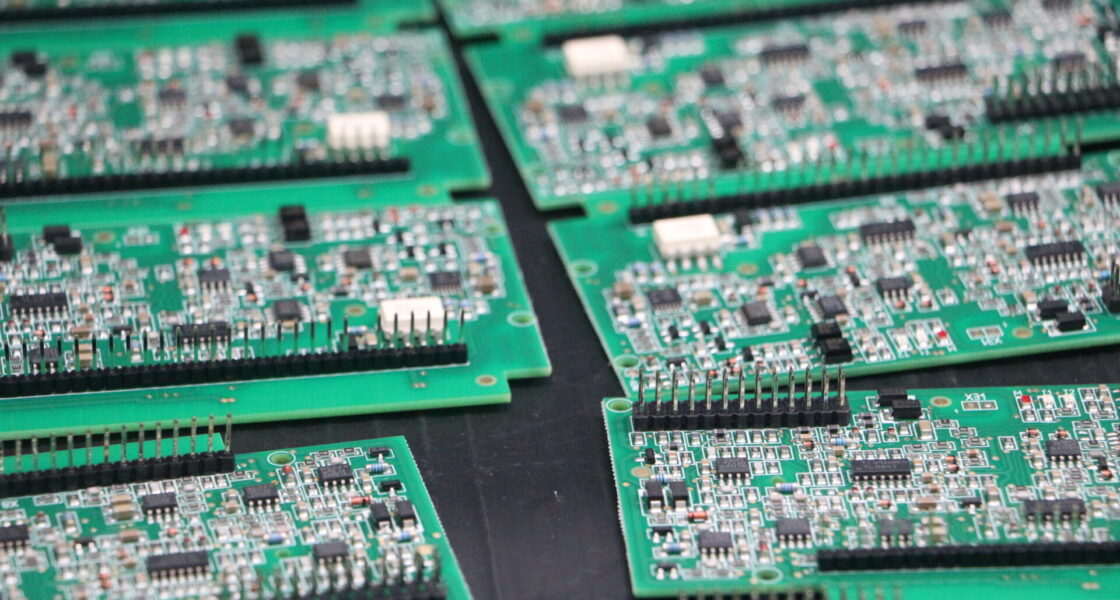

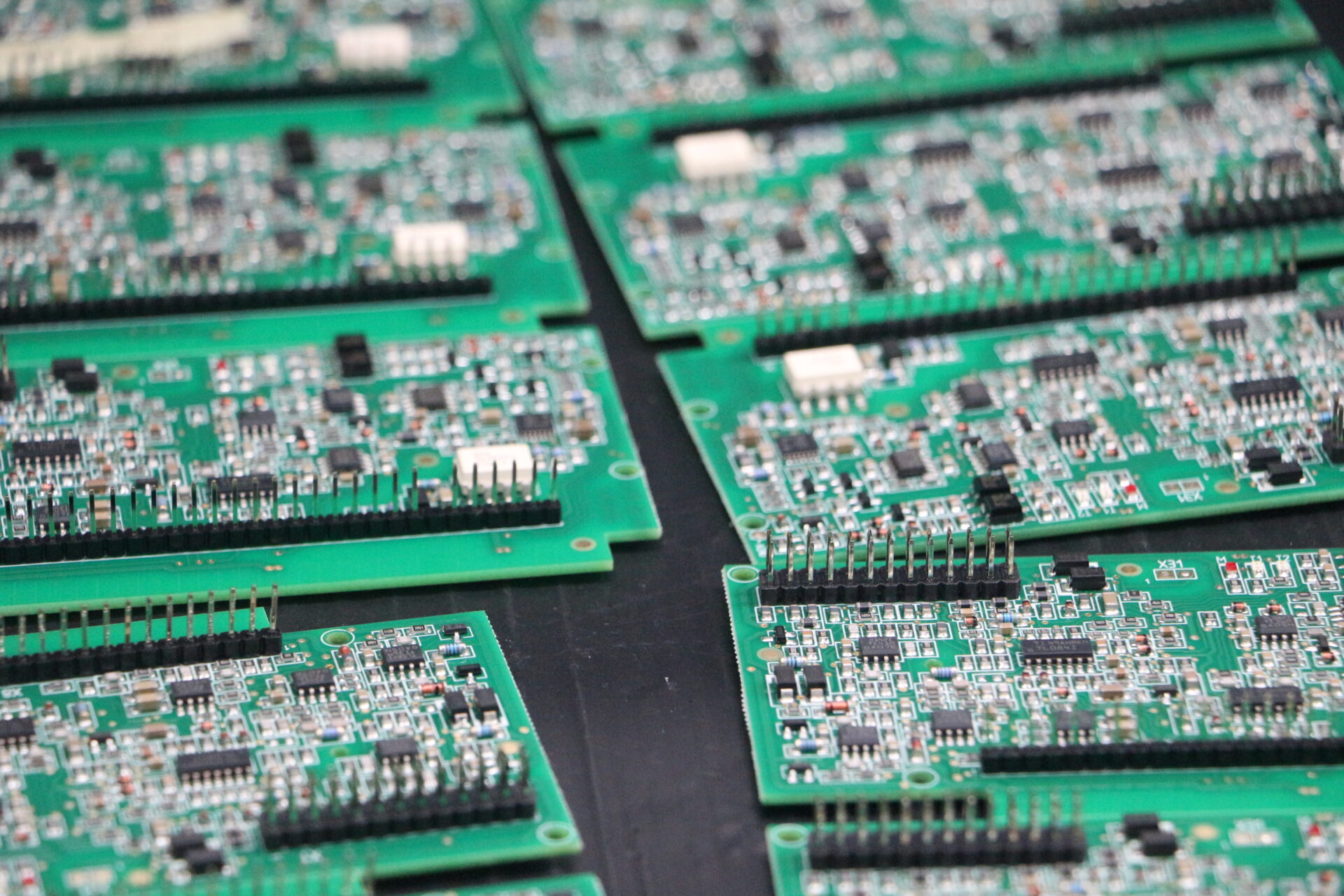

Der power supply circuit board Platinendesign‑Service von TPS Elektronik eliminiert dieses Risiko bereits in der Layout‑Phase. Durch die Integration von DFM‑ (Design for Manufacturability) Analyse und EMV‑bewussten Layout‑Techniken von der ersten Bauteilplatzierung an liefert TPS Stromversorgungs‑PCBs, die nicht nur elektrisch korrekt, sondern auch für die Großserienproduktion optimiert und darauf ausgelegt sind. Die EMV‑Konformitätsprüfung auf Anhieb zu bestehen. Dieser Service ist speziell für kompakte Schaltnetzteile und DC‑DC‑Wandler konzipiert, bei denen Platzbeschränkungen, Wärmemanagement und EMV‑Kontrolle gleichzeitig ausbalanciert werden müssen.
Fordern Sie eine Beratung zum Stromversorgungs‑PCB‑Design an →
1. Warum das power supply circuit board Design einen Spezialistenansatz erfordert
Eine Schaltnetzteil‑Leiterplatte (SMPS‑PCB) unterscheidet sich grundlegend von einer digitalen Logikplatine. Während eine Mikrocontroller‑Platine niederohmige Signale zwischen ICs führt, muss eine Netzteilplatine Hochspannungsisolation, Hochstrompfade, hochfrequente Schaltknoten und empfindliche Rückkopplungsnetzwerke—alle auf demselben Substrat—verwalten. Ein schlecht platzierter Schaltknoten kann Oberschwingungen bis in den MHz‑Bereich abstrahlen, die in benachbarte Signalleiterbahnen einkoppeln oder, schlimmer noch, in die Eingangsleitungen und zurück ins Wechselstromnetz gelangen. Das Ergebnis ist ein Versagen bei der Prüfung der leitungsgeführten Störaussendung, das durch keine nachträgliche Filterung wirtschaftlich behoben werden kann.
Spezialisiertes power supply circuit board Design erfordert nicht nur das Verständnis der Schaltungstopologie, sondern auch der parasitären Elemente, die das Layout selbst einführt. Jede Leiterbahn ist eine Induktivität; jede Flächenunterbrechung ist eine Schlitzantenne; jedes Via fügt Impedanz im Hochstrompfad hinzu. Das TPS‑Designteam bringt jahrzehntelange gesammelte Erfahrung in der Leistungselektronik in jedes Layout ein und stellt sicher, dass die physische Platine das beabsichtigte Schaltungsverhalten originalgetreu wiedergibt. Diese Expertise ist in die umfassenderen EMS‑Fähigkeiten von TPS eingebettet, wie im Leitfaden zu Elektronikfertigungsdienstleistungen beschrieben.
2. TPS Methodik für das power supply circuit board Design
TPS folgt einer strukturierten Designmethodik, die elektrische, thermische und fertigungstechnische Aspekte von Anfang an integriert. Der Prozess ist auf die spezifische Topologie zugeschnitten—sei es ein einfacher Sperrwandler, ein resonanter LLC‑Wandler oder ein mehrphasiger Abwärtsregler—sowie auf das angestrebte Leistungsniveau und den Formfaktor.
2.1 Schaltplanerfassung und Komponentenauswahl

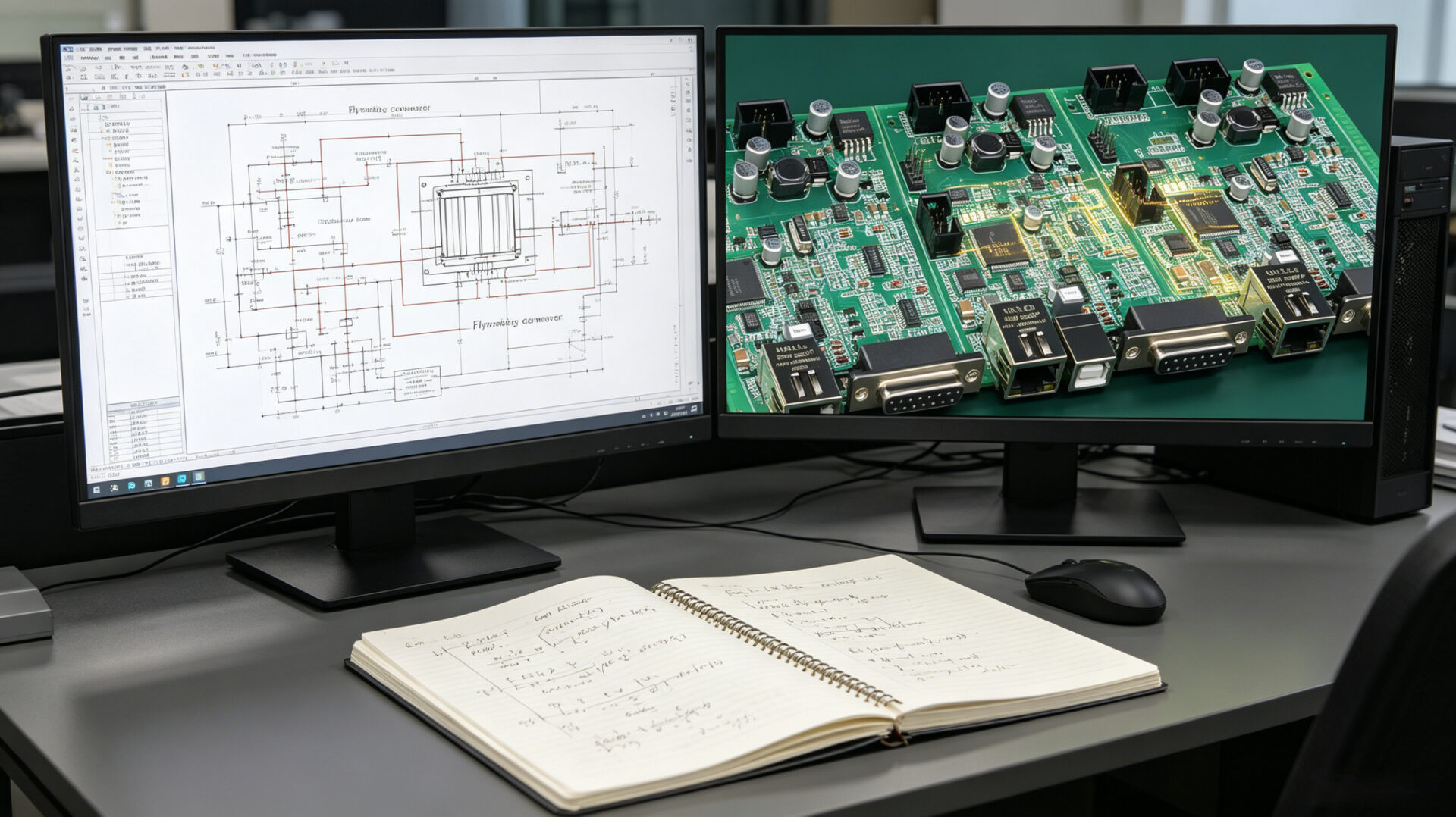

Der Designprozess beginnt mit der Schaltplanerfassung, bei der jede Komponente nicht nur nach ihren elektrischen Parametern, sondern auch nach ihrer Verfügbarkeit, ihren Kosten und ihrer Footprint‑Kompatibilität mit der angestrebten PCB‑Dichte ausgewählt wird. Die TPS‑Ingenieure arbeiten anhand der Kundenspezifikation—Eingangsspannungsbereich, Ausgangsspannung und -strom, Wirkungsgradziel und etwaige erforderliche Isolationsspannung—um die optimale Topologie und die wichtigsten Komponentenauswahlen vorzuschlagen. Diese Phase umfasst eine Überprüfung der Stückliste (BOM) anhand der zugelassenen Lieferantenliste von TPS, um das Risiko zu mindern, Komponenten auszuwählen, die sich in Zuteilung befinden oder deren Lebensdauer bald endet. Für einen tieferen Einblick, wie die Komponentenauswahl mit der Bestückung integriert wird, lesen Sie den Leitfaden zu elektronischen Bauteilen und PCB‑Bestückungstests.
2.2 EMV‑bewusstes Layout: Schleifen, Flächen und Isolation

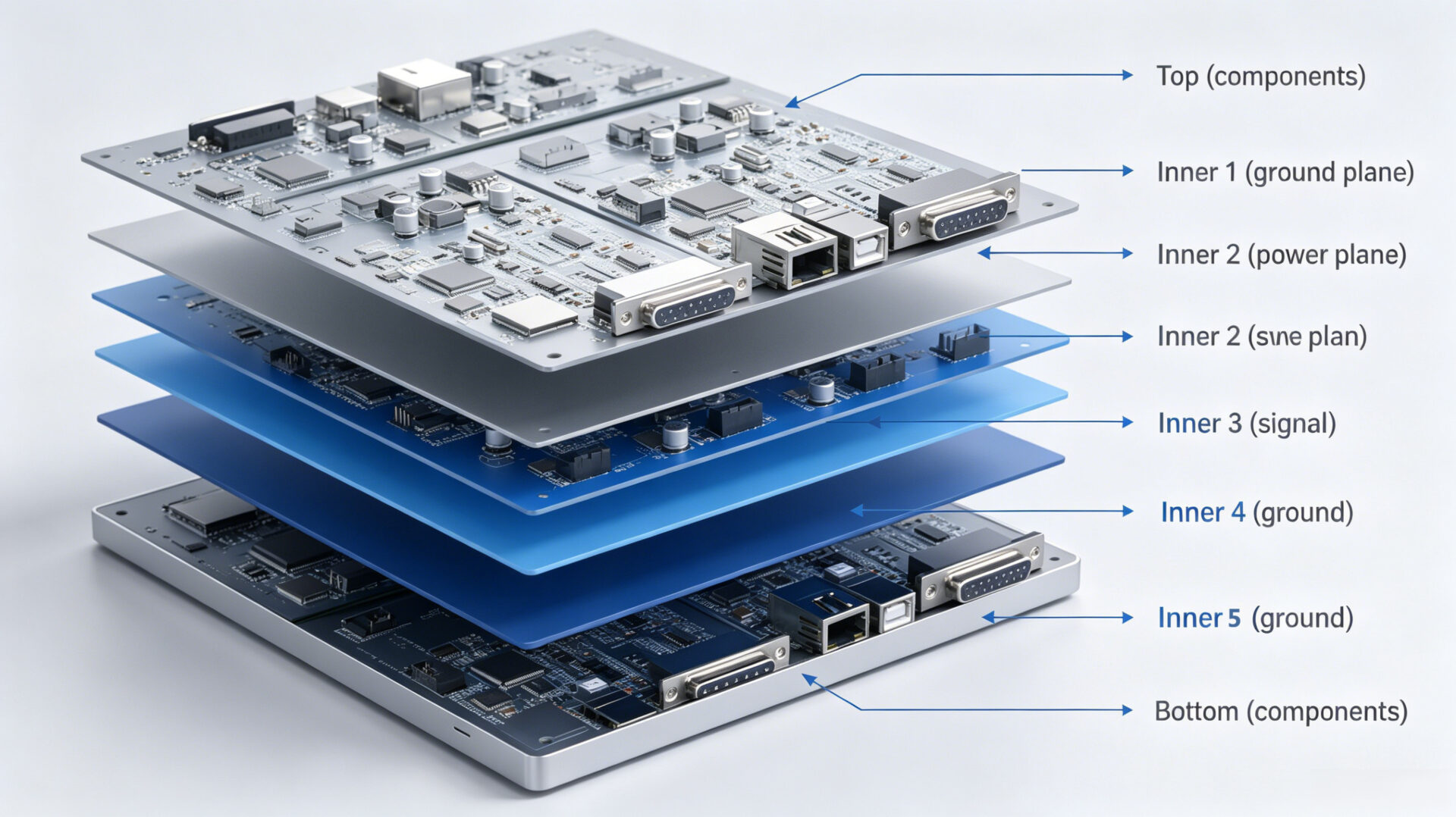

Das physische Layout ist der einflussreichste Einzelfaktor für die EMV‑Leistung eines Netzteils. TPS‑Ingenieure wenden bewährte Layout‑Prinzipien an, um elektromagnetische Störungen an ihrer Quelle zu minimieren. Die primäre Strategie besteht darin, die Fläche aller hochfrequenten Schaltschleifen zu minimieren—die engen physischen Schleifen, die vom Eingangskondensator, dem Schalttransistor und der Transformator‑Primärseite oder Drossel gebildet werden. TPS erreicht dies durch sorgfältige Bauteilplatzierung, die Verwendung ununterbrochener Masseflächen auf den Innenlagen und indem der Schaltknoten so kompakt wie möglich gehalten wird. Primär- und Sekundärseite sind durch eine klare Isolationsbarriere getrennt, wobei die Kriech- und Luftstrecken gegen die Anforderungen der IEC 62368‑1 verifiziert werden. Die Massefläche wird niemals willkürlich aufgetrennt; stattdessen werden die Bauteile so platziert, dass die Rückstrompfade kontrolliert werden. Die kritische Rückkopplungsleiterbahn wird fern von Hoch‑dv/dt‑Knoten geführt, um kapazitive Störsignale zu vermeiden. Diese Techniken werden durch die in unserem Leitfaden zur SMD‑PCB‑Bestückung und THT‑Bestückung beschriebenen Montagefähigkeiten ergänzt.
2.3 Wärmemanagement in dichten Stromversorgungs‑PCBs
Leistungshalbleiter und Magnetikkomponenten erzeugen erhebliche Wärme, und in einem kompakten Design muss diese Wärme ohne Beeinträchtigung der elektrischen Leistung abgeführt werden. TPS‑Designer nutzen das PCB‑Kupfer selbst als Wärmespreizer und spezifizieren dicke Kupferschichten (typisch 70 µm oder 105 µm, in Extremfällen bis zu 210 µm) für die Hochstrom‑Leistungspfade und die Flächen unter den Leistungsbauelementen. Thermische Vias—kleine galvanisierte Löcher, die Wärme von der Top‑Layer‑Komponenten‑Anschlussfläche zu inneren oder unteren Kupferflächen leiten—werden unter heißen Bauteilen platziert, um einen niederohmigen Wärmepfad zur gegenüberliegenden Platinenseite oder zu einem angebrachten Kühlkörper zu schaffen. Das Design berücksichtigt auch die Luftstromrichtung, wenn Zwangskühlung verwendet wird, und richtet Kühlkörper und hohe Bauteile so aus, dass die Luftstrombehinderung minimiert wird. Der Lagenaufbau ist so konzipiert, dass die Kupferbedeckung für die Wärmespreizung maximiert wird, während die für niedrige Induktivität und gute EMV‑Leistung erforderliche enge Strom‑Masse‑Kopplung beibehalten wird.
3. DFM‑Integration: von Anfang an auf Fertigbarkeit konstruieren
Eine häufige Falle beim ausgelagerten PCB‑Design ist ein Layout, das elektrisch perfekt, aber praktisch nicht fertigbar ist. TPS eliminiert dies, indem die DFM‑Prüfung direkt in den Designprozess integriert wird. Die Fertigungsingenieure von TPS überprüfen jedes Layout auf Probleme wie Bauteil‑zu‑Kante‑Abstände für den Werkzeugzugang, ausreichende Lötstopplack‑Stege zwischen feinpoligen Pads zur Vermeidung von Brücken und ein angemessenes Wärmeableitungsdesign für Bauteile, die mit großen Kupferflächen verbunden sind, um das Löten zu erleichtern. Dieser Ansatz der gleichzeitigen Entwicklung stellt sicher, dass das für den Prototypenbau freigegebene Design dasselbe ist, das ohne Änderungen in die Serienproduktion skaliert werden kann, was für die Einhaltung von Kosten- und Lieferzeitzielen unerlässlich ist. Für einen umfassenden Leitfaden zu den Bestückungsdienstleistungen, die auf die Designphase folgen, lesen Sie den Leitfaden für Leiterplattenbestückungsdienste und die Übersicht über Rapid Prototyping und medizinische PCB‑Bestückung.
4. EMV‑Vorprüfung und Designvalidierung

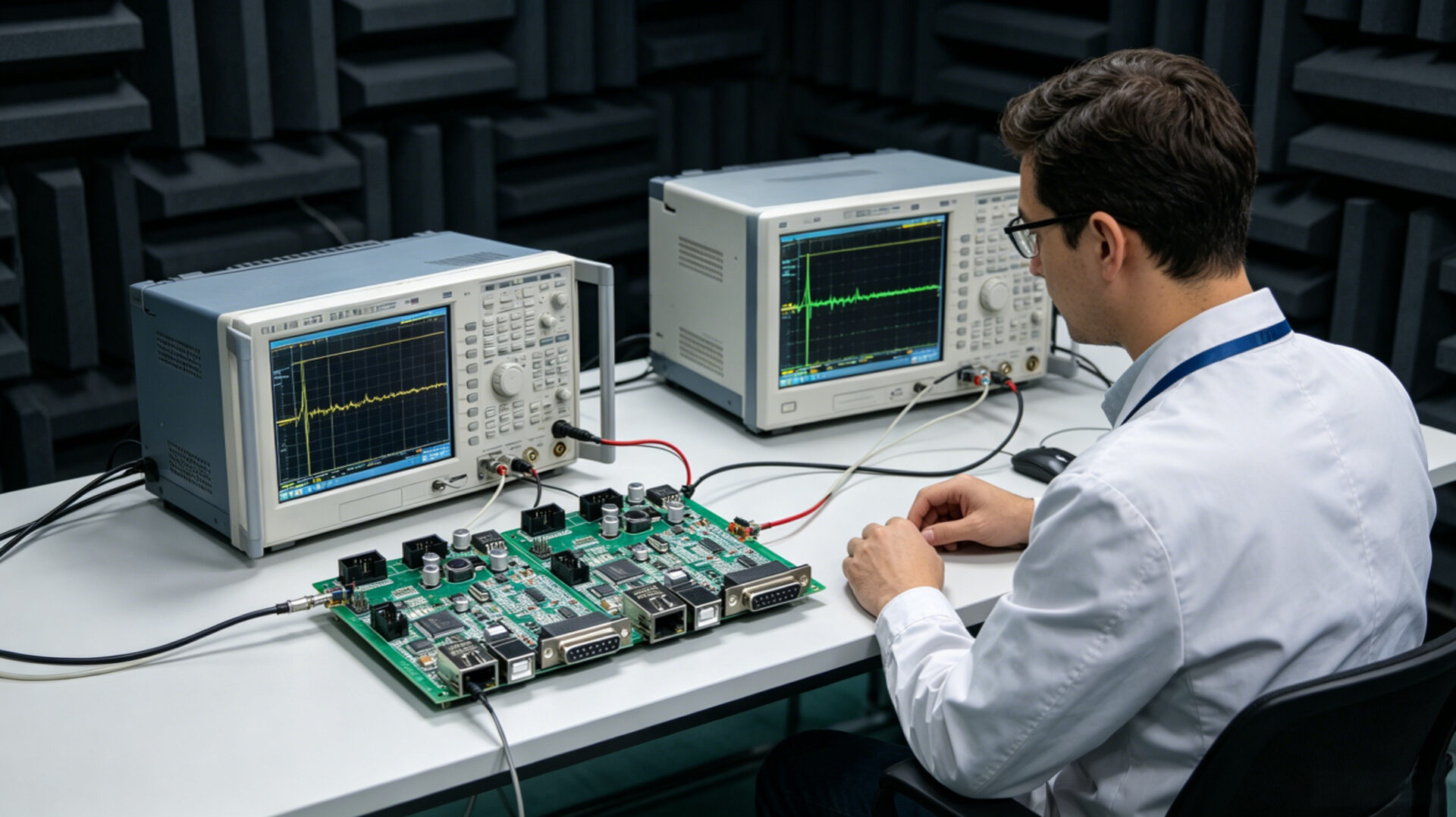

Sobald die Prototyp‑PCBs bestückt sind, kann TPS interne EMV‑Vorprüfungen durchführen, um das Design gegen die Zielnormen zu validieren—typischerweise CISPR 32 / EN 55032 für leitungsgeführte und gestrahlte Störaussendung. Dies ist kein vollständiger Zertifizierungstest, bietet aber eine hohe Sicherheit, dass das Design in einem akkreditierten Labor bestehen wird. Werden Überschreitungen der Grenzwerte festgestellt, analysiert das TPS‑Team die Ursache und setzt Korrekturmaßnahmen um. Hinzufügen von Snubbern, Anpassen der Gate‑Treiber‑Widerstände oder Modifizieren der Abschirmung—und testet erneut, bis das Design die geforderten Grenzwerte einhält. Diese iterative Schleife, die vor der formellen Zertifizierung durchgeführt wird, spart Wochen an Zeitplanverzögerung und Tausende an Wiederholungsprüfgebühren.
5. Dokumentation und Designübergabe
Zum Abschluss des Designservices liefert TPS ein vollständiges Dokumentationspaket. Dies umfasst die nativen Designdateien (Schaltplan und PCB‑Layout), Fertigungsdaten (Gerber‑Daten, NC‑Bohr, Bestückungsdaten), eine umfassende Stückliste mit zugelassenen Alternativen, die Konstruktionsberechnungsnotizen und den Vorprüfbericht. Dieses Paket gibt dem Kunden das vollständige Eigentum am Design und stellt gleichzeitig alles zur Verfügung, was zur Fertigung der Platine bei TPS oder einem alternativen EMS‑Anbieter benötigt wird.
6. Anwendungsbeispiele: Sperrwandler, LLC‑Resonanzwandler und DC‑DC‑Wandler
Der kundenspezifische Stromversorgungs‑PCB‑Designservice von TPS unterstützt die gängigsten Topologien in der industriellen und kommerziellen Stromumwandlung:
- AC‑DC‑Sperrwandler: Für Leistungspegel bis etwa 100 W, die eine sorgfältige Beachtung der Transformatorplatzierung, des Snubber‑Layouts und der Primär‑Sekundär‑Isolation erfordern.
- LLC‑Resonanzwandler: Für Anwendungen mit höherer Leistung und hohem Wirkungsgrad, bei denen das Layout des Resonanzkreises und die Gate‑Treiber‑Führung entscheidend für das Erreichen des Zero‑Voltage‑Switching sind.
- DC‑DC‑Abwärts- und Aufwärtswandler: Für Point‑of‑Load‑Regelung, Batterieladung und verteilte Stromversorgungsarchitekturen, bei denen die Platzierung von Eingangs‑ und Ausgangskondensatoren direkt die Schleifenstabilität und EMV bestimmt.
- Mehrfachausgangs- und Hilfsversorgungen: Für Systeme, die mehrere isolierte oder nicht isolierte Spannungsschienen benötigen, oft mit strengen Anforderungen an die Querregelung.
7. RFQ‑Checkliste für kundenspezifisches Stromversorgungs‑PCB‑Design
- Elektrische Spezifikation: Eingangsspannungsbereich, Ausgangsspannung(en) und -strom/‑ströme, Gesamtausgangsleistung, Wirkungsgradziel, bevorzugte Schaltfrequenz.
- Isolationsanforderungen: Funktions‑, Basis- oder verstärkte Isolierung; Betriebsspannung und erforderliche Hochspannungs‑Prüfspannung.
- Mechanische Randbedingungen: Maximale PCB‑Abmessungen, Höhenbeschränkungen, bevorzugte Steckerpositionen und Befestigungslochpositionen.
- EMV‑Ziele: Anwendbare Störaussendungsnormen (z. B. CISPR 32 Klasse A oder B, EN 55032) und Störfestigkeitsnormen (Normenreihe IEC 61000‑4‑x).
- Produktionsvolumen: Voraussichtliches Jahresvolumen, das die Komponentenauswahl und Design‑for‑Manufacturing‑Entscheidungen beeinflusst.
- Dokumentation: Erforderliche Dateiformate, Konstruktionsberichte und Prüfdokumentation.
- Zusätzliche Dienstleistungen: Ob Prototyping, Bestückung und EMV‑Vorprüfung als Teil des Projekts erforderlich sind.
Reichen Sie Ihre RFQ für das Stromversorgungs‑PCB‑Design ein →
8. FAQ
Entwirft TPS das gesamte Netzteil oder nur das PCB‑Layout?
TPS bietet einen vollständigen Designservice von der Schaltplanerfassung bis zu produktionsreifen Gerber‑Dateien. Dies umfasst Komponentenauswahl, Schaltplandesign, PCB‑Layout, DFM‑Prüfung und EMV‑Vorprüfung.
Welche EDA‑Tools verwendet TPS für das PCB‑Design?
TPS verwendet professionelle EDA‑Tools, die für komplexe mehrlagige Stromversorgungsdesigns geeignet sind. Native Designdateien werden als Teil des endgültigen Lieferumfangs bereitgestellt.
Kann TPS für die Großserienfertigung konstruieren?
Ja. DFM ist von Anfang an in den Designprozess integriert und stellt sicher, dass das Layout für die automatisierte SMT‑Bestückung, das Wellenlöten und den In‑Circuit‑Test optimiert ist.
Bietet TPS EMV‑Vorprüfungen als Teil des Designservices an?
Ja, die EMV‑Vorprüfung ist ein integraler Bestandteil des Designvalidierungsprozesses und wird im eigenen EMV‑Labor von TPS durchgeführt.
Wo finde ich weitere Informationen zu den umfassenderen PCB‑Design- und Bestückungsfähigkeiten von TPS?
Besuchen Sie die TPS Serviceseite für PCB‑Bestückung oder lesen Sie unsere Leitfäden zu elektronischen Bauteilen und Bestückung und zu Leiterplattenbestückungsdiensten.
