Systemintegratoren, Schaltschrankbauer und Beschaffungsteams scheitern selten, weil ihnen ein Schaltungsdesign fehlt. Sie verlieren Zeit—und Budget—wenn ein präzisionsgefrästes Elektronikgehäuse aus einer allgemeinen Fertigungsstätte mit den Befestigungslöchern für die Leiterplatte um einen halben Millimeter versetzt ankommt oder ein Kupferkühlkörper nicht die erforderliche Ebenheit für einen ordnungsgemäßen thermischen Kontakt mit den Leistungshalbleitern aufweist. Diese mechanischen Fehler führen zu elektrischen Ausfällen, verursachen Überhitzung, EMV‑Leckagen und kostspielige Feldrückläufer.
Der high precision cnc machining von TPS Elektronik eliminiert diese Integrationsrisiken. Durch die Lieferung von Engtoleranz‑Aluminium- und Kupferkomponenten, die speziell für Elektronikgehäuse, Kühlkörper und HF‑Hohlräume entwickelt wurden—und durch die Integration der mechanischen Fertigung mit seiner Kernkompetenz in der Elektronik—stellt TPS sicher, dass jedes gefräste Teil perfekt passt und seine vorgesehene thermische oder elektromagnetische Funktion erfüllt. Dieser Service ist für OEMs konzipiert, die mehr als nur ein gefrästes Teil benötigen; sie brauchen eine zuverlässige, präzisionsgefertigte Komponente, die sich nahtlos in ein komplexes elektronisches System integriert.
1. Warum Präzisions-CNC-Bearbeitung für elektronische Systeme entscheidend ist
In hochdichten elektronischen Systemen ist das mechanische Gehäuse nicht nur eine schützende Hülle. Es ist eine kritische Komponente, die strukturelle Unterstützung für Leiterplatten bietet, als Kühlkörper für Leistungsbauelemente fungiert und einen Faraday‑Käfig für die elektromagnetische Verträglichkeit (EMV) bildet. Wenn die Ebenheit einer Kühlkörper-Montagefläche bereits um 50 µm abweicht, kann der resultierende Luftspalt die Sperrschichttemperatur eines Leistungstransistors um 10 °C oder mehr erhöhen, was die Alterung beschleunigt und möglicherweise thermisches Durchgehen verursacht. Wenn ein HF‑Hohlraumfilter mit Maßfehlern von nur wenigen Mikrometern gefertigt wird, verschiebt sich die Mittenfrequenz des Filters und verschlechtert die Leistung des gesamten Kommunikationssystems.
High precision cnc machining ist die Schlüsseltechnologie, die diese anspruchsvollen geometrischen Anforderungen erfüllt. Im Gegensatz zu Standard-Bearbeitungsdiensten, die mit allgemeinen Toleranzen von ±0,1 mm arbeiten, erreicht der Präzisionsservice von TPS routinemäßig Toleranzen von ±5 µm für kritische Merkmale wie Ebenheit, Parallelität und Positionsgenauigkeit. Dieses Präzisionsniveau stellt sicher, dass Kühlkörper einen innigen thermischen Kontakt herstellen, Gehäuse eine zuverlässige EMV‑Abschirmung bieten und HF‑Hohlräume mit der exakten Designfrequenz schwingen. Für einen umfassenden Überblick, wie die Bearbeitung in breitere elektronische Fertigungsdienstleistungen integriert wird, siehe den TPS-Leitfaden zur Präzisions-CNC-Bearbeitung mit hoher Genauigkeit.
2. TPS Präzisions-CNC-Bearbeitungsfähigkeit
TPS Elektronik betreibt fortschrittliche CNC-Bearbeitungszentren, die zur 5‑Achs-Simultanbearbeitung fähig sind. Dies ermöglicht die Herstellung komplexer Geometrien in einer einzigen Aufspannung, was die Genauigkeit verbessert und die Durchlaufzeit verkürzt. Der Service deckt das gesamte Spektrum an Präzisionskomponenten ab, die für elektronische Systeme benötigt werden, von einfachen Montagehalterungen bis hin zu komplexen Mehrkammer‑HF‑Filtern. Für einen detaillierten Überblick über die eingesetzten Anlagentypen lesen Sie den TPS-Leitfaden zu Fräsmaschinentypen und die Diskussion zu besten CNC-Fräsmaschinen-Optionen.
2.1 Präzisions-Aluminiumbearbeitung für Gehäuse und HF‑Hohlräume
Aluminiumlegierungen—typischerweise 6061‑T6 oder 5052‑H32—sind die bevorzugten Werkstoffe für Elektronikgehäuse und HF‑Hohlräume aufgrund ihres hervorragenden Festigkeits‑Gewichts‑Verhältnisses, guter Wärmeleitfähigkeit, natürlicher Korrosionsbeständigkeit und einfacher Bearbeitbarkeit. TPS bearbeitet Aluminiumgehäuse mit Merkmalen wie präzise positionierten Leiterplatten-Montageböcken, Steckerausschnitten mit engen Positionstoleranzen für mehrpolige Steckverbinder und EMV‑Dichtungsnuten für eine effektive Abschirmung. Das Innere von HF‑Hohlräumen erfordert eine außergewöhnliche Oberflächengüte und geometrische Genauigkeit, um Signalverluste zu minimieren. TPS erreicht die erforderliche Oberflächenqualität durch optimierte Zerspanungsstrategien, einschließlich Hochgeschwindigkeitsbearbeitung mit polierten Hartmetallwerkzeugen und kontrollierter Kühlmittelzufuhr, und gewährleistet so eine gleichbleibende Qualität über die Produktionschargen hinweg.
2.2 Präzisions-Kupferbearbeitung für Kühlkörper und Thermokomponenten
Kupfer ist in der Hochleistungselektronik aufgrund seiner überlegenen Wärmeleitfähigkeit—etwa 385 W/m·K, nahezu das Doppelte von Aluminium—unverzichtbar. Die Duktilität und Abrasivität von Kupfer machen es jedoch deutlich schwieriger, es mit engen Toleranzen zu bearbeiten. TPS hat spezielle Bearbeitungsstrategien für Kupfer entwickelt und verwendet diamantbeschichtete oder polierte Hartmetallwerkzeuge, kontrollierte Spanabfuhr und optimierte Vorschübe, um gratfreie, hochpräzise Kühlkörper, Wärmespreizer und Stromschienen zu produzieren. Die resultierenden Komponenten weisen eine Ebenheit von unter 5 µm über die Montagefläche auf und gewährleisten so einen maximalen Wärmeübergang zur Kühllösung.
3. Enge Toleranzen erreichen: ±5 µm und darunter
Das Erreichen von Präzision im Mikrometerbereich in einer Produktionsumgebung erfordert mehr als nur eine hochwertige Werkzeugmaschine. TPS kombiniert mehrere Schlüsseltechnologien, um eine gleichbleibende Genauigkeit zu gewährleisten. Thermische Kompensationssysteme überwachen Maschinen- und Umgebungstemperaturen und passen die Achspositionen in Echtzeit an, um der thermischen Ausdehnung entgegenzuwirken. Ausgewuchtete Werkzeughalter mit einem Rundlauf unter 3 µm minimieren Vibrationen und stellen sicher, dass das Schneidwerkzeug exakt der programmierten Bahn folgt. Prozessintegriertes Antasten mit in die Maschinenspindel integrierten Messtastern misst kritische Merkmale zwischen den Bearbeitungsschritten und aktualisiert automatisch die Werkstück-Nullpunkte, um jede festgestellte Abweichung zu kompensieren.

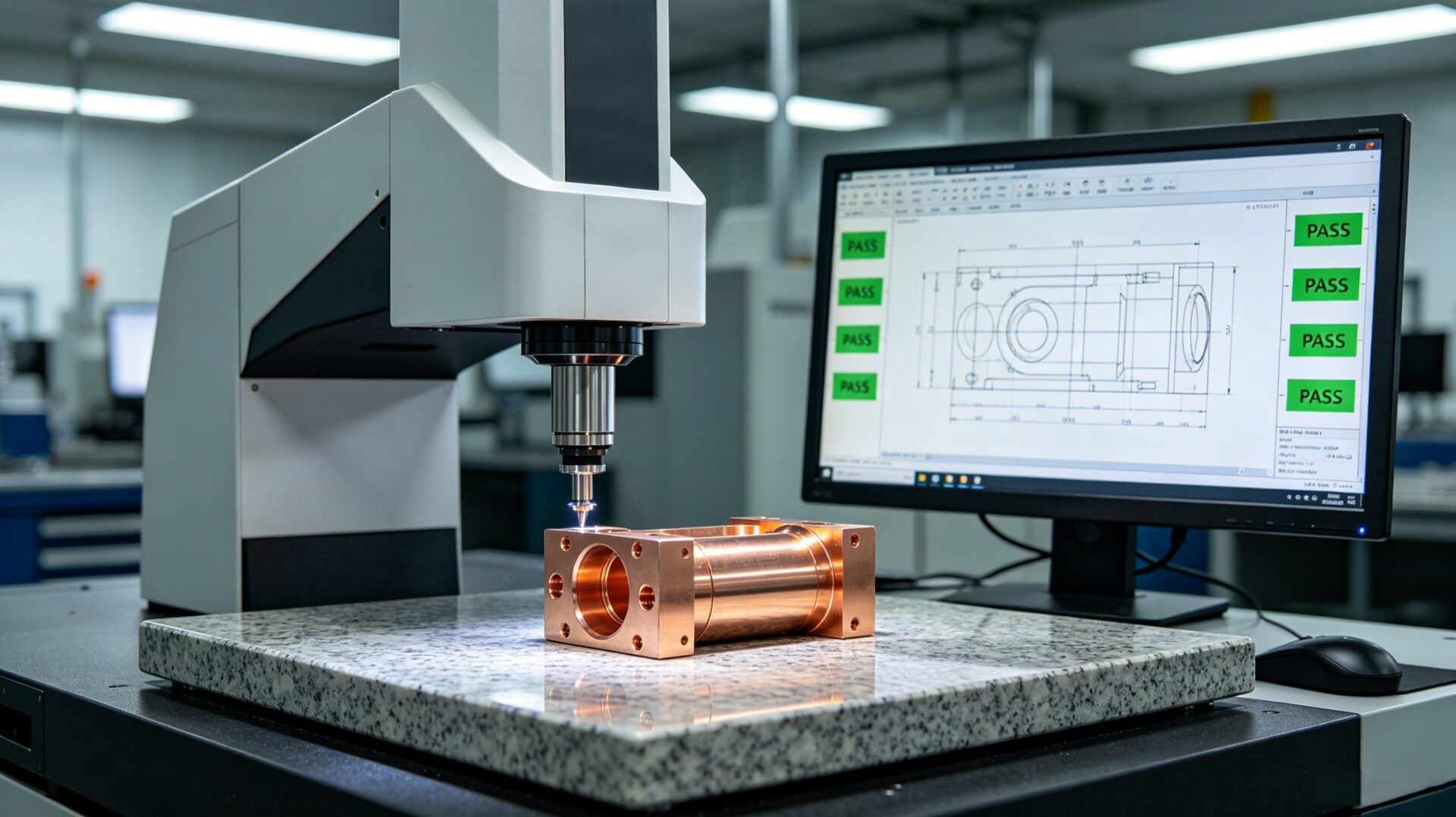

Für die anspruchsvollsten Anwendungen setzt TPS ein klimatisiertes Messlabor mit Koordinatenmessgeräten (KMG) ein, die eine volumetrische Genauigkeit von 1,5 µm aufweisen. Jedes kritische Maß wird gegen das CAD‑Modell verifiziert, und vollständige Maßprotokolle werden mit jedem Produktionslos bereitgestellt. Dieser Prozess steht im Einklang mit dem skalierbaren Ansatz, der in unserem Leitfaden zur EMS CNC-Bearbeitung: Präzisionsbearbeitung vom Prototyp bis zur Serie beschrieben ist.
4. DFM-Integration: Die Lücke zwischen mechanischem Design und PCB-Layout schließen

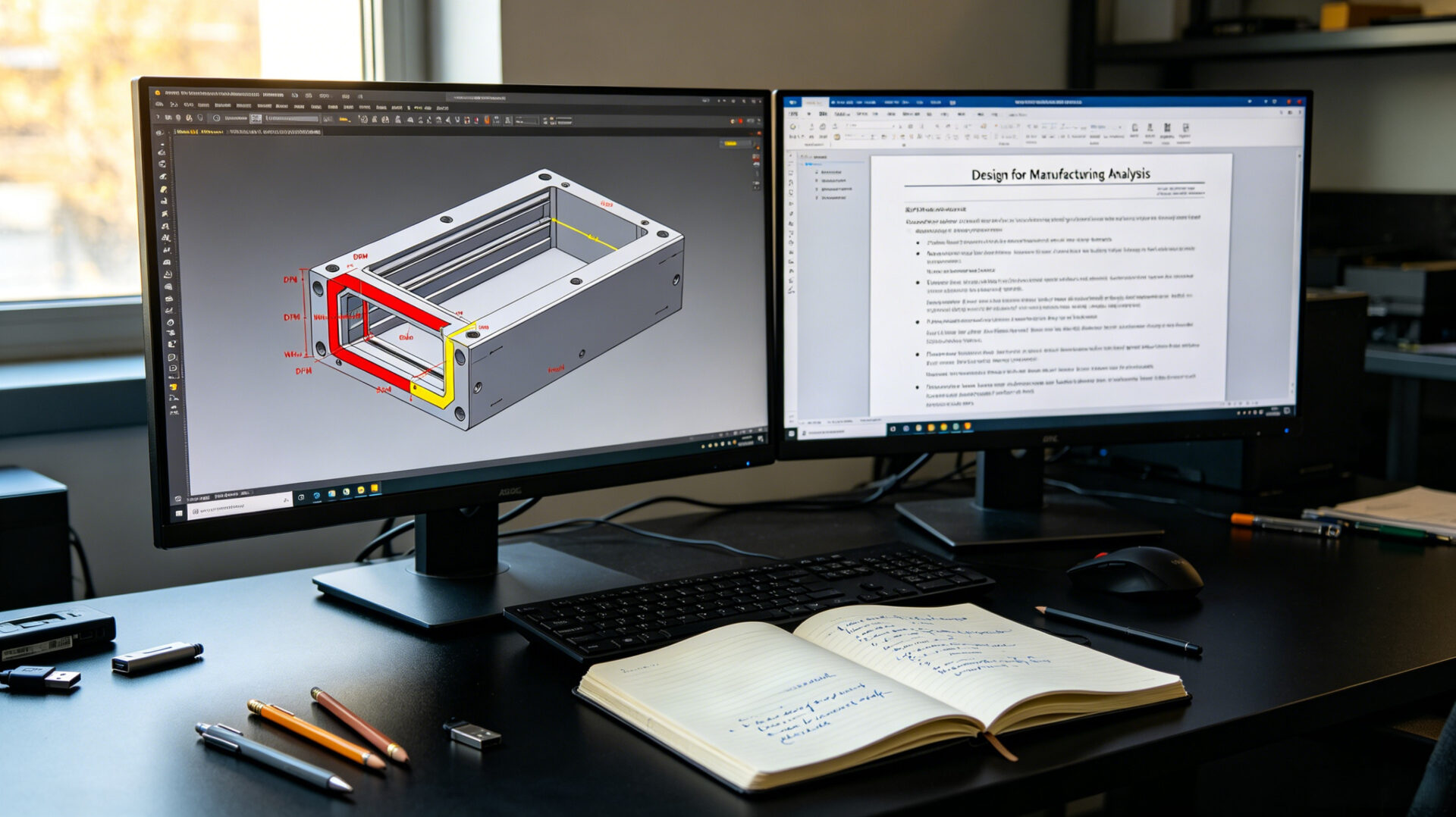

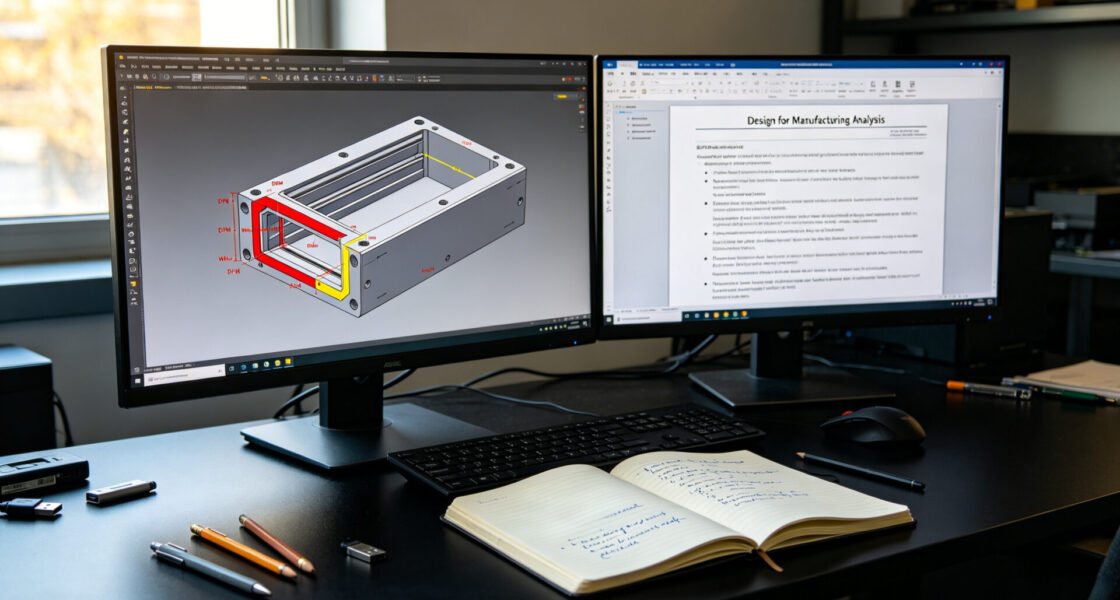

Eine häufige Fehlerquelle bei der externen Bearbeitung ist die Trennung zwischen mechanischem Design und elektronischem Design. Ein Zerspaner kann ein Teil liefern, das jedes Maß auf der Zeichnung erfüllt, und dennoch passt das endgültige Gehäuse nicht korrekt zur Leiterplatte, weil die Zeichnungsbezüge unabhängig von der Platinenkontur und den Steckerpositionen gewählt wurden. TPS eliminiert dieses Risiko durch eine integrierte Design-for-Manufacturability (DFM)-Prüfung. Das CAD‑Modell des Gehäuses wird mit den Daten der Leiterplattenbestückung überlagert, und kritische Schnittstellen—Befestigungslochmuster, Steckerausschnitte, Wärmeleitpad-Kontaktflächen—werden auf Ausrichtung und Toleranzakkumulation überprüft. Dieser Prozess, der auch die Vorrichtungsstrategie und Fertigbarkeit abdeckt, wird in unserer Ressource zum EMS CNC-Fräsen für Elektronik: RFQ, DFM & Vorrichtungsstrategie näher erläutert.
5. Qualitätssicherung und Messtechnik
Präzision ohne Verifikation ist bedeutungslos. TPS führt eine 100 %-ige Maßprüfung aller kritischen Merkmale durch, wobei eine Kombination aus prozessintegriertem Antasten und KMG‑Verifikation nach dem Prozess eingesetzt wird. Das Standard-Prüfprotokoll umfasst die Verifikation von Ebenheit, Parallelität, Rechtwinkligkeit und Positionstoleranzen anhand des CAD‑Modells des Kunden. Materialzertifikate und vollständige Maßprotokolle werden mit jeder Lieferung bereitgestellt und unterstützen die internen Qualitätsaudits und regulatorischen Einreichungen des Kunden. Für Medizin‑, Automobil- oder Luftfahrtanwendungen, die PPAP- oder Erstmusterprüfberichte (FAI) nach AS9102 erfordern, kann TPS den Prüfablauf entsprechend strukturieren.
6. Anwendungsbeispiele: Gehäuse, Kühlkörper und HF‑Hohlräume
Die TPS Präzisions-CNC-Bearbeitung bedient drei kritische Anwendungsbereiche in der Elektronikindustrie:

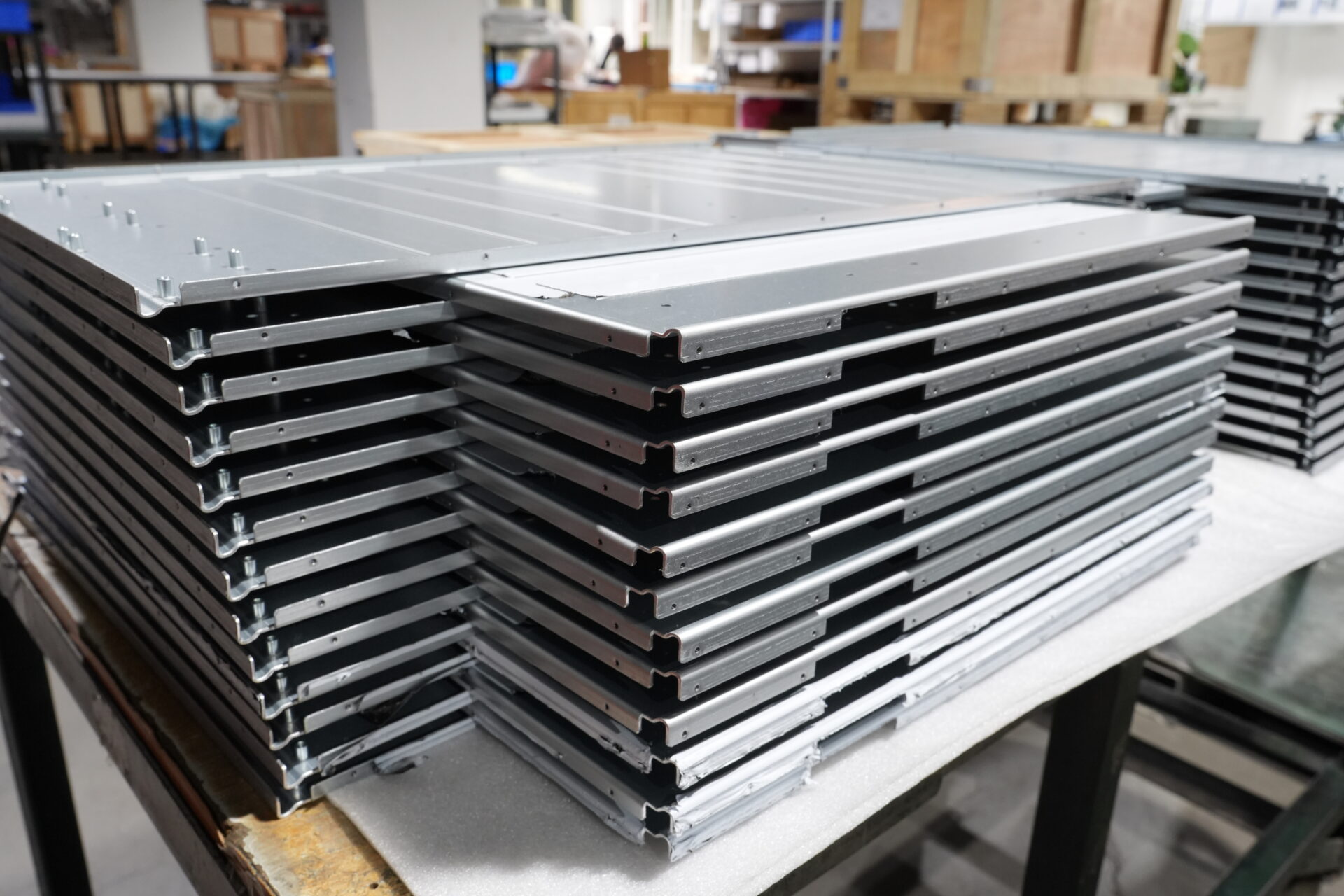

- Elektronikgehäuse: Kundenspezifische Aluminiumgehäuse für Embedded-Systeme, Industriesteuerungen und Medizingeräte, bei denen präzise Steckerausrichtung und Leiterplattenmontage essenziell sind.
- Kühlkörper: Hochleistungs-Kupfer- oder Aluminiumkühlkörper für Leistungsverstärker, CPUs, GPUs und Laserdioden, bei denen die Oberflächenebenheit und die Rippengeometrie direkt die thermische Leistung bestimmen.
- HF‑Hohlräume: Komplexe Aluminium- oder Messinghohlräume für Filter, Oszillatoren und Verstärker in der Telekommunikation und Radartechnik, bei denen eine geometrische Genauigkeit im Mikrometerbereich die Resonanzfrequenz und die Einfügedämpfung bestimmt.
7. RFQ-Checkliste für Präzisions-CNC-Bearbeitung
- CAD-Modelle und Zeichnungen: 3D-STEP- oder IGES-Dateien mit GD&T-Anmerkungen für alle kritischen Merkmale. Native CAD-Dateien werden akzeptiert.
- Materialspezifikation: Legierung und Temper (z. B. Al 6061‑T6, Cu‑C11000), Anforderungen an Beschichtung oder Oberflächenbehandlung.
- Toleranzanforderungen: Ziele für Ebenheit, Positions- und Profiltoleranzen. Geben Sie an, welche Merkmale funktionskritisch sind.
- Leiterplatten-Schnittstellendaten: Platinenkontur, Steckerpositionen und Befestigungslochpositionen für die Ausrichtungsprüfung.
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Serienvolumen mit Ziel-Lieferterminen.
- Prüfung und Dokumentation: Gewünschte Maßprotokolle, Materialzertifikate und etwaige kundenspezifische FAI‑ oder PPAP‑Formate.
8. FAQ
Welche Toleranzen kann TPS bei der CNC-Bearbeitung von Aluminium und Kupfer erreichen?
TPS erreicht routinemäßig Toleranzen von ±5 µm für kritische Merkmale wie Ebenheit, Positionsgenauigkeit und Profiltoleranzen. Die erreichbare Toleranz hängt von der Teilegeometrie, dem Material und der Merkmalsgröße ab.
Kann TPS sowohl Prototypen- als auch Serienstückzahlen bearbeiten?
Ja. Prototypen werden auf denselben Anlagen und mit derselben Prozessdokumentation wie die Serienproduktion gefertigt, was einen nahtlosen Übergang vom Prototyp zum Volumen ohne Requalifizierung gewährleistet.
Welche Oberflächenveredelungen sind verfügbar?
TPS bietet eine Reihe von Oberflächenveredelungen an, darunter Eloxieren (klar, schwarz oder farbig), Chromatieren, Chemisch‑Nickel‑Beschichtung und Versilberung für HF‑Anwendungen.
Wie stellt TPS sicher, dass gefräste Gehäuse zur Leiterplattenbestückung passen?
Wir führen eine integrierte DFM‑Prüfung durch, bei der das CAD‑Modell des Gehäuses mit den Daten der Leiterplattenbestückung überlagert wird. Kritische Schnittstellen werden vor Bearbeitungsbeginn auf Ausrichtung und Toleranzakkumulation überprüft.
Wo finde ich weitere Informationen zu den CNC-Bearbeitungsfähigkeiten von TPS?
Besuchen Sie die TPS CNC-Frässervice-Seite oder lesen Sie unsere technischen Übersichten zu Fräsmaschinentypen und EMS CNC-Fräsen für Elektronik.
