Systemintegratoren, Schaltschrankbauer und Beschaffungsteams scheitern selten, weil ihnen ein Schaltungsdesign fehlt. Sie verlieren Zeit — und Budget — wenn das mechanische Gehäuse, das diese Schaltung beherbergt, nicht passt, nicht abschirmt oder nicht rechtzeitig geliefert wird. Ein kundenspezifisches Aluminiumgehäuse, das bei einer allgemeinen Fertigungsstätte bestellt wurde, kann mit den Befestigungslöchern für die Leiterplatte an der falschen Stelle ankommen, einfach weil die Werkstatt die mechanischen Abmessungen der Platine nicht kannte. Oder ein industrielles Stahlgehäuse fällt bei der EMV‑Prüfung (Elektromagnetische Verträglichkeit) durch, weil die Nähte nicht für elektrische Durchgängigkeit konstruiert wurden.
Der kundenspezifische Blechgehäuse‑Service von TPS Elektronik eliminiert diese Integrationsrisiken. Durch das Angebot präzisionsgefertigter Aluminium- und Stahlgehäuse, die speziell für elektronische und industrielle Geräte entwickelt wurden, und durch die Integration der mechanischen Fertigung mit seiner Kernkompetenz in der Elektronik liefert TPS Gehäuse, die auf Anhieb passen, effektiv abschirmen und die erforderlichen gesetzlichen Normen erfüllen. Dieser Service ist für OEMs konzipiert, die mehr als einen einfachen Metallkasten benötigen; sie brauchen eine zuverlässige, wiederholbare Gehäuselösung vom Prototyp bis zum Volumen.
Fordern Sie eine Beratung für ein kundenspezifisches Gehäuse an →
1. Warum kundenspezifische Metallgehäuse eine strategische Komponente sind
Das Gehäuse eines elektronischen Systems ist seine physische Schnittstelle zur Außenwelt und erfüllt in anspruchsvollen Umgebungen kritische strukturelle, thermische und EMV‑Abschirmfunktionen. Wenn ein Beschaffungsteam ein kundenspezifisches Metallgehäuse bei einem allgemeinen Metallverarbeiter bestellt, steht es oft vor einer versteckten Integrationslast: Der Verarbeiter ist nicht dafür verantwortlich, dass die Leiterplatte korrekt passt, die Steckverbinder mit den Ausschnitten fluchten oder die Erdung für die EMV‑Konformität ausreichend ist. Diese Verantwortlichkeiten fallen auf den Systemintegrator zurück, der dann Lücken bei der Endmontage entdeckt, was zu kostspieligen Nacharbeiten und möglichen Lieferverzögerungen führt.
Ein kundenspezifisches Blechgehäuse von TPS Elektronik löst dies, indem es als strategischer Partner fungiert, der das gesamte mechatronische System versteht. Durch die Nutzung integrierter Fertigungsabläufe und ein tiefes Verständnis der Elektronikverpackung stellt TPS sicher, dass das Gehäuse jedes Mal auf Anhieb passt. Für einen umfassenden Überblick über die Kernfertigungsfähigkeiten besuchen Sie die Serviceseite zur kundenspezifischen Blechfertigung und Präzisionsmetallverarbeitung.
2. TPS Präzisionsgehäuse‑Fertigungsfähigkeit
TPS betreibt eine integrierte Blechverarbeitungslinie, die flache Metallbleche unter einem Dach in fertige, montagefertige Gehäuse verwandelt. Diese vertikale Integration ist entscheidend für die Aufrechterhaltung von Maßkonsistenz und eines optimierten Produktionszeitplans.

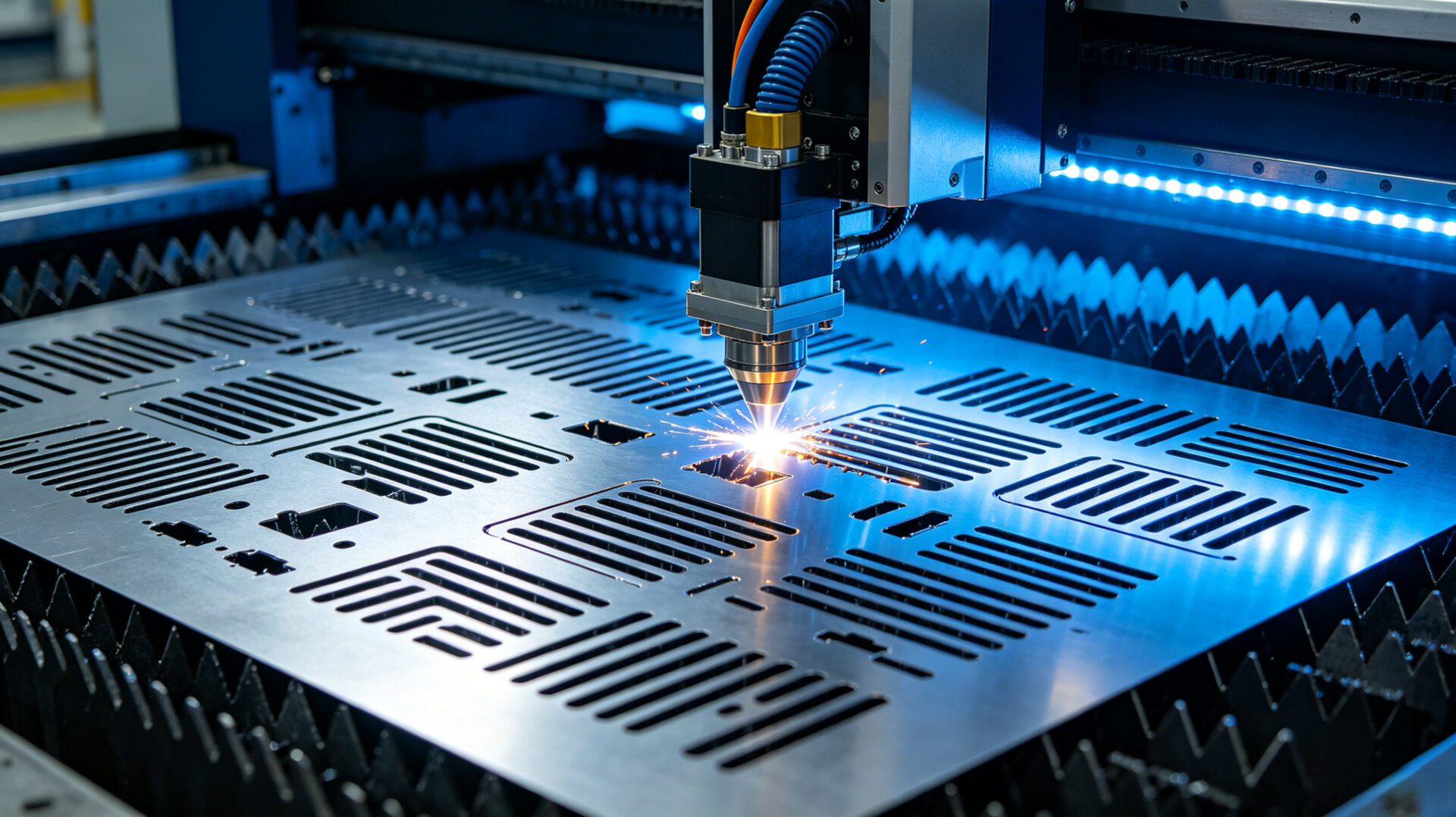

2.1 Laserschneiden und CNC‑Stanzen
Der erste Schritt bei der Gehäusefertigung ist das Schneiden der Platine, die das Außenprofil, Lüftungsschlitze und Steckerausschnitte umfasst. TPS setzt Faserlaserschneiden für hochpräzise Arbeiten an Materialien von 0,8 mm bis 8 mm Dicke ein. Dieses Verfahren erreicht eine Maßtoleranz von ±0,1–0,2 mm und stellt sicher, dass komplexe Merkmale wie D‑Sub‑Steckeröffnungen sauber und präzise aus Stahl- und Aluminiumblech geschnitten werden. Der Faserlaserschneidprozess ist schnell und erzeugt eine saubere Kante, die nur minimale Nachbearbeitung erfordert.
2.2 CNC‑Biegen und Umformen
Nach dem Schneiden werden die Platten zu einer CNC‑Abkantpresse gebracht. TPS verwendet Offline‑Programmierung und Biegesimulation, um zu gewährleisten, dass das erste physische Teil mit dem 3D‑CAD‑Modell übereinstimmt, ein entscheidender Schritt zur Minimierung von Materialabfall und Durchlaufzeit. Eine Biegewinkelkonsistenz von ±0,5° wird über Produktionsläufe hinweg eingehalten, was wesentlich ist, um sicherzustellen, dass sich Gehäusechassis und Abdeckungen zu einer rechtwinkligen, starren Struktur zusammenfügen. Die Biegefähigkeiten, zentral für das Erreichen einer präzisen Passform, werden in unserer Übersicht zu RFQ‑sicheren CNC‑Biegedienstleistungen detailliert beschrieben.

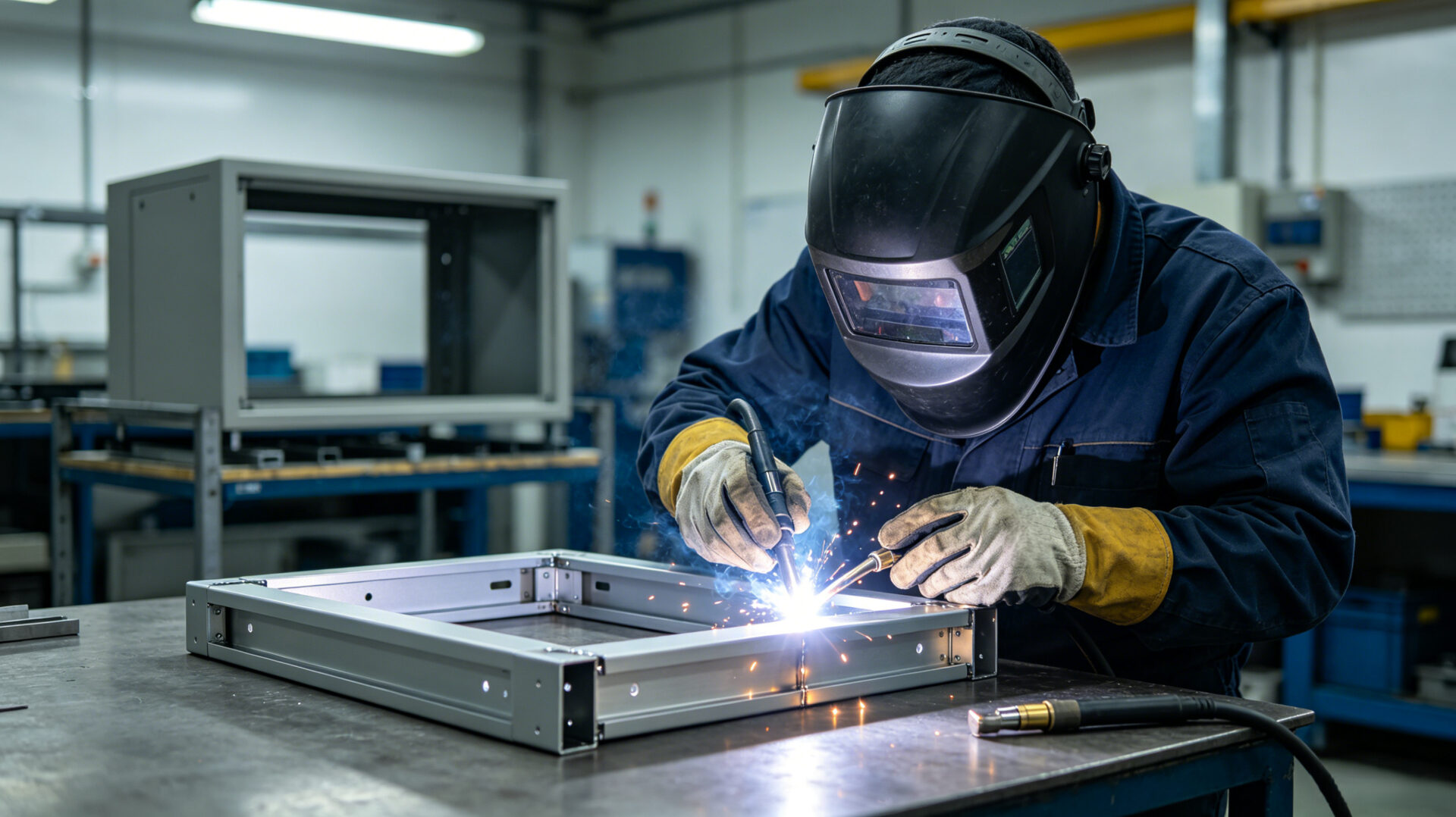

2.3 Schweißen und Montage
Für Gehäuse, die strukturelle Nähte erfordern, setzt TPS MIG‑Schweißen für robuste Stahlrahmen und WIG‑Schweißen für kosmetische oder Präzisionsverbindungen an Aluminium ein. Die Schweißparameter werden durch dokumentierte Verfahren kontrolliert, um den Wärmeverzug zu minimieren. Für einen detaillierten Vergleich dieser Schweißtechniken verweisen wir auf unsere Ressourcen zum MIG‑Schweißen und den Unterschieden zwischen MIG- und WIG‑Schweißen. Nach dem Schweißen können Ecken für ein nahtloses Erscheinungsbild glatt geschliffen werden.
2.4 Oberflächenveredelung und Beschichtung
Der letzte Schritt im Fertigungsprozess ist die Oberflächenbehandlung. TPS bietet Pulverbeschichtung (in Standard RAL 7035 Lichtgrau oder Sonderfarben), Nasslackierung und Eloxieren an. Diese Veredelungen bieten Korrosionsbeständigkeit und elektrische Durchgängigkeit der Erdung. Eine Qualitätsprüfung mit einem Schichtdickenmessgerät stellt eine konsistente, haltbare Beschichtung sicher. Diese vollständige Integration von Schneiden, Biegen, Fügen und Veredeln unter einem einzigen Qualitätsmanagementsystem unterscheidet einen schlüsselfertigen Blechverarbeitungsservice für Elektronikgehäuse.
3. Materialauswahl: Aluminium vs. Stahl für Gehäuse
Die Wahl des richtigen Metalls für ein Gehäuse ist eine entscheidende Entscheidung, die Gewicht, Haltbarkeit, EMV‑Leistung und Kosten beeinflusst. TPS arbeitet mit den gängigsten Güten für Elektronik- und Industriegehäuse.
3.1 Aluminiumgehäuse
Aluminium (typischerweise 5052‑H32 oder 6061‑T6) wird aufgrund seines hervorragenden Festigkeits‑Gewichts‑Verhältnisses, seiner natürlichen Korrosionsbeständigkeit und seiner guten Wärmeleitfähigkeit häufig für Elektronikgehäuse gewählt. Es ist ideal für tragbare Instrumente, Luftfahrtkomponenten und Anwendungen, bei denen Gewicht eine primäre Rolle spielt. TPS kann Aluminiumgehäuse mit einer natürlichen gebürsteten Oberfläche, einer klar eloxierten Beschichtung für erhöhte Haltbarkeit oder einer kundenspezifischen pulverbeschichteten Farbe liefern.
3.2 Stahlgehäuse
Kaltgewalzter Stahl (wie DC01) und Edelstahl (304) sind die bevorzugte Wahl für Industrieausrüstungsgehäuse, die eine hohe mechanische Festigkeit und Haltbarkeit erfordern. Stahl bietet eine inhärente magnetische Abschirmung, was ein erheblicher Vorteil zur Reduzierung niederfrequenter elektromagnetischer Störungen ist. TPS‑Stahlgehäuse werden typischerweise zum Korrosionsschutz pulverbeschichtet, mit Optionen für eine strukturierte Oberfläche, um Fingerabdrücke und Kratzer zu verbergen.
4. Design für Fertigbarkeit und EMV‑Aspekte

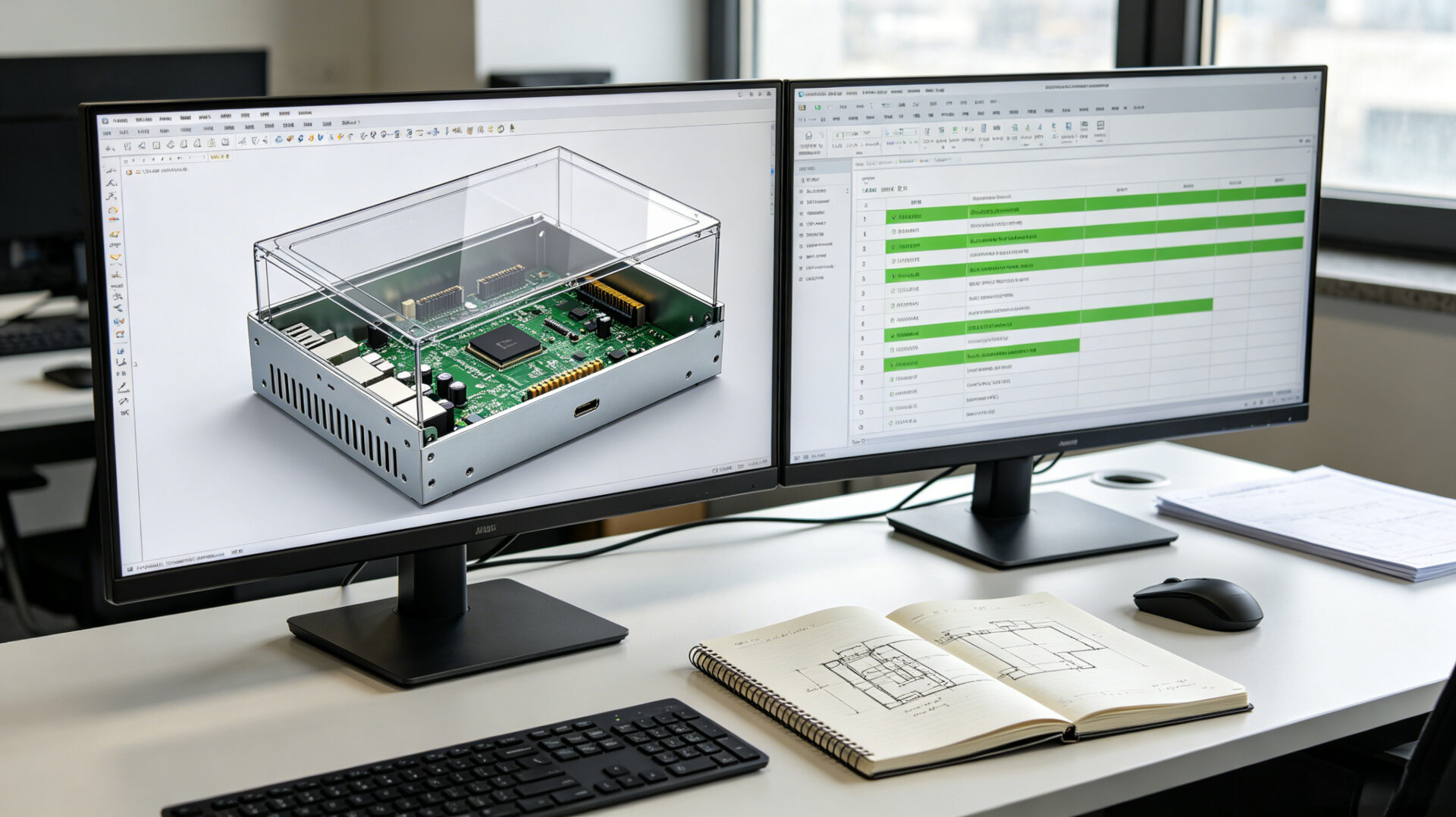

Eine häufige Ursache für Gehäusenacharbeit ist ein Design, das am Bildschirm perfekt funktioniert, aber schwierig herzustellen ist. Der integrierte Ansatz von TPS beginnt mit einer Design‑for‑Manufacturability (DFM)‑Prüfung, die potenzielle Probleme wie unzureichendes Material für eine Gewindebohrung oder einen Biegeradius, der für das angegebene Metall zu eng ist, erkennt, bevor Stahl geschnitten wird. Ein gut konstruiertes Gehäuse ist auch ein Schlüsselelement in einer EMV‑Strategie. TPS konstruiert Gehäuse mit überlappenden Nähten und sieht leitfähige Dichtungen vor, um einen kontinuierlichen leitfähigen Pfad um die Elektronik zu gewährleisten. Diese strukturelle Abschirmung ist eine Voraussetzung für das Bestehen von Prüfungen der gestrahlten Störaussendung und Störfestigkeit wie CISPR 32 und IEC 61000‑4‑3 und reduziert die Abhängigkeit des Systems von kostspieliger On‑Board‑Filterung.
5. Anwendungsbeispiele: Elektronik, Industriesteuerung und Telekommunikation
Kundenspezifische TPS‑Metallgehäuse dienen als grundlegendes Gehäuse für eine breite Palette technischer Geräte in verschiedenen Branchen. Die Anpassungsfähigkeit des Services macht es für alles geeignet, von einfachen Projektboxen bis hin zu komplexen integrierten Systemen.
- Industrielle Schalttafeln: Robuste Stahlgehäuse für Fabrikhallen‑SPS, Motorantriebe und Mensch‑Maschine‑Schnittstellen (HMIs), die Staub, Vibrationen und Temperaturextremen standhalten müssen.
- Prüf- und Messgeräte: Präzisionsgefertigte Aluminium‑Chassis und Frontplatten für laborgeeignete Elektronik. Diese erfordern oft feine Oberflächen, siebgedruckte Beschriftungen und enge Toleranzen für die Steckerausrichtung.
- Telekom- und Netzwerkausrüstung: 19‑Zoll‑Rack‑Montagegehäuse und Außenschränke aus Aluminium oder Stahl, konzipiert für die einfache Integration von Leiterplatten, Netzteilen und Verkabelung.
- Medizingerätegehäuse: Saubere, leicht zu desinfizierende Stahlgehäuse für Diagnosegeräte, die so konstruiert sind, dass sie Sicherheits- und EMV‑Normen wie IEC 60601‑1 erfüllen.
6. RFQ‑Checkliste für Custom Sheet Metal Enclosures
- CAD‑Daten: 3D‑STEP‑Dateien und 2D‑DXF‑Zeichnungen mit GD&T‑Anmerkungen für kritische Merkmale.
- Materialspezifikation: Metallart und -güte (z. B. AL 5052, Stahl DC01), Blechdicke.
- Oberflächenausführung: Pulverbeschichtung (RAL‑Code), Eloxieren (klar oder farbig) oder Passivieren für Edelstahl.
- Stückzahlen und Zeitplan: Prototypenmenge, Pilotserienvolumen und prognostiziertes Serienproduktionsvolumen.
- Leiterplatten‑ und Komponentenschnittstellen: Platinenkontur, Befestigungslochpositionen und Steckerdaten für die Passungskontrolle.
- Prüfanforderungen: FAI (Erstmusterprüfung), Maßprotokolle, Materialzertifikate.
- Anwendbare Normen: Relevante EMV- oder Sicherheitsnormen für die Zielbranche.
Reichen Sie Ihre RFQ für ein kundenspezifisches Blechgehäuse ein →
7. FAQ
Was ist die typische Lieferzeit für einen kundenspezifischen Aluminium- oder Stahlgehäuse-Prototyp?
Die Lieferzeiten variieren je nach Komplexität und Material und liegen in der Regel zwischen wenigen Tagen und wenigen Wochen. TPS konzentriert sich auf die Bereitstellung schneller, hochwertiger Prototypen mit denselben Produktionsanlagen, um einen nahtlosen Übergang zum Serienvolumen zu gewährleisten.
Kann TPS sowohl das mechanische Gehäuse als auch die elektronische Baugruppe im Inneren handhaben?
Ja. Dies ist ein Kernvorteil von TPS als Electronic Manufacturing Services (EMS)‑Anbieter. Wir können das Gehäuse fertigen, die Leiterplatte herstellen, die Elektronik integrieren und das komplette System testen — alles unter einem Dach.
Was ist das kleinste und größte Gehäuse, das TPS fertigen kann?
Wir können kleine Gehäuse mit einer Kantenlänge von nur wenigen Zentimetern bis hin zu großen Industrieschränken mit über zwei Metern Höhe fertigen. Unser integrierter Prozess ist an eine breite Palette von Projektgrößen anpassbar.
Kann TPS mit speziellen Materialien wie Edelstahl arbeiten?
Ja. Neben gängigem Aluminium und kaltgewalztem Stahl hat TPS die Fähigkeit, Edelstahl für Anwendungen zu verarbeiten, die eine hohe Korrosionsbeständigkeit erfordern.
Bietet TPS Unterstützung beim EMV‑Design für Gehäuse?
Ja. Das Design‑Team von TPS kann Sie zu Nahtkonstruktion, Dichtungsauswahl und Erdungsstrategien beraten, damit Ihr Gehäuse zu einem effektiven Teil Ihrer EMV‑Abschirmlösung wird.
Wo kann ich mehr über den gesamten Prozess erfahren?
Besuchen Sie die TPS Serviceseite für Blechverarbeitung oder lesen Sie unseren detaillierten Leitfaden zur Bearbeitung von Elektronikgehäusen.
