Wie managt man Wärmewiderstand und Sperrschichttemperatur in Hochleistungs-IGBT- und MOSFET-Modulen mit maßgeschneiderten Aluminium Kühlkörperlösungen von TPS?

11 Min Lesezeit
Geschrieben von
Tang Marcus
Veröffentlicht am
12. Juni 2026

Für Systemintegratoren und Schaltschrankbauer, die mit Hochleistungs-Halbleitermodulen arbeiten, ist das Wärmemanagement keine Nebensache. Es entscheidet direkt darüber, ob ein IGBT-Wechselrichter oder ein MOSFET-basierter Motorantrieb seinen ersten thermischen Zyklus übersteht oder katastrophal im Feld ausfällt. Wenn die Sperrschichttemperatur das zulässige Maximum überschreitet — typischerweise 150 °C für Silizium-IGBTs und 175 °C für SiC-MOSFETs — erfährt das Bauelement beschleunigte Alterung, Parameterdrift und letztendlich Zerstörung.

Die Auswahl eines richtig konstruierten Aluminium Kühlkörper ist der direkteste verfügbare technische Eingriff. TPS Elektronik bietet ein kuratiertes Sortiment maßgeschneiderter Aluminium Kühlkörper, die den gesamten Wärmepfad adressieren: vom Halbleiter-Übergang durch das Gehäuse, über die thermische Schnittstelle, bis hin zur Umgebungsluft durch natürliche oder forcierte Konvektion. Das Verständnis, wie man den Wärmewiderstand von Aluminium Kühlkörpern und die Berechnung der Sperrschichttemperatur handhabt, ist entscheidend für zuverlässiges Systemdesign.

Der Wärmepfad: vom Übergang zur Umgebung

Jeder Leistungshalbleiter arbeitet in einem Wärmewiderstandsnetzwerk. Die am Silizium-Übergang erzeugte Wärme muss mehrere Grenzflächen durchqueren, bevor sie die Umgebungsluft erreicht. Der gesamte Wärmewiderstand vom Übergang zur Umgebung wird ausgedrückt als:

RthJA = RthJC + RthCS + RthSA

Dabei ist RthJC der Übergang-zu-Gehäuse-Wärmewiderstand — ein fester Wert, der vom Halbleiterhersteller bestimmt und im Gerätedatenblatt gemäß IEC 60747-9 für IGBTs dokumentiert ist. RthCS repräsentiert den Gehäuse-zu-Kühlkörper-Wärmewiderstand, der fast ausschließlich von der Qualität der thermischen Schnittstelle abhängt: Oberflächenebenheit, Anpressdruck und der Wärmeleitfähigkeit des Interface-Materials. RthSA ist der Kühlkörper-zu-Umgebung-Wärmewiderstand, der durch die Kühlkörpergeometrie, das Material, die Oberflächenbehandlung und die Luftstrombedingungen bestimmt wird.

Die Sperrschichttemperatur wird dann wie folgt berechnet:

Tj = Ta + Pd × RthJA

wobei Ta die Umgebungstemperatur und Pd die gesamte Verlustleistung ist. Für ein IGBT-Modul, das 200 W in einer 40 °C-Umgebung abführt, ergibt ein Gesamt-RthJA von 0,5 K/W eine Sperrschichttemperatur von 140 °C — gefährlich nahe an der typischen 150 °C-Grenze. Die Reduzierung von RthJA durch Auswahl eines Kühlkörpers mit niedrigerem Widerstand senkt Tj direkt und verlängert die Lebensdauer des Bauelements.

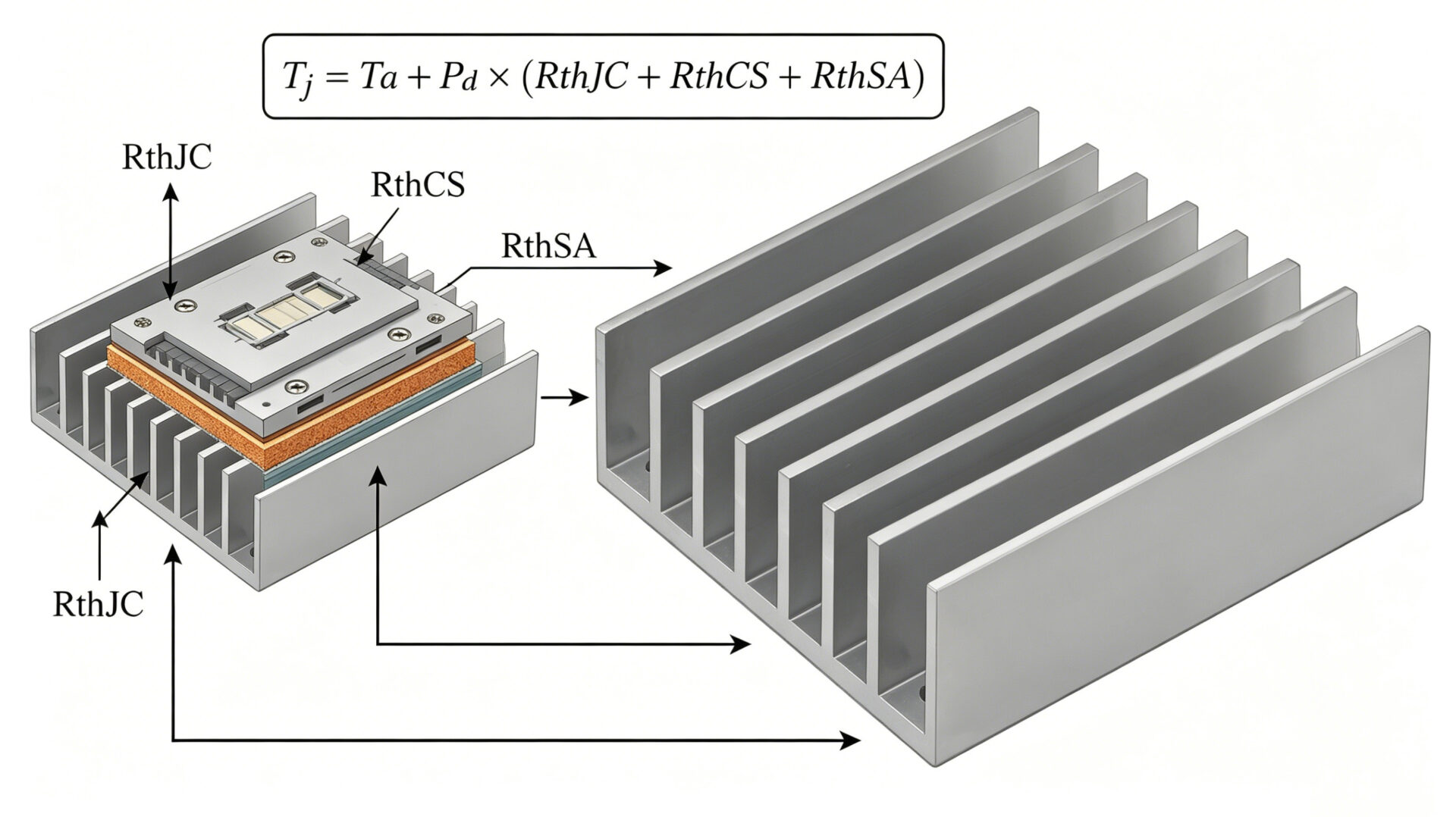

TPS Custom Aluminum Heat Sink IGBT Module Thermal Resistance Junction Temperature Management TPS Maßgeschneiderter Aluminium-Kühlkörper IGBT-Modul Wärmewiderstand Sperrschichttemperatur-Management

Der Systemintegrator oder Schaltschrankbauer hat den größten Einfluss auf RthSA, da die Kühlkörpergeometrie, das Material und die Kühlstrategie vollständig unter der Kontrolle des Designers stehen. Für ein tieferes Verständnis, wie Aluminium Kühlkörper in verschiedenen Szenarien arbeiten, lesen Sie die detaillierte TPS-Analyse zur Effizienz von Aluminium Kühlkörpern in verschiedenen Kühlszenarien.

Kühlkörper-Designparameter: Rippengeometrie, Oberfläche und Luftstrom

Die Leistung eines Aluminium Kühlkörper wird hauptsächlich durch sein geometrisches Design bestimmt. Rippen vergrößern die für konvektive Wärmeübertragung verfügbare Oberfläche — den dominanten Kühlmechanismus, der 70–90 % der gesamten Wärmeableitung in einem gut konstruierten Kühlkörper ausmacht. Entscheidende Designparameter sind Rippenhöhe, Rippendicke, Rippenabstand und Grundplattendicke.

Höhere Rippen vergrößern die Oberfläche, verlängern aber auch den Wärmeleitpfad von der Basis zur Rippenspitze. Dünnere Rippen erlauben mehr Rippen pro Breiteneinheit, reduzieren jedoch die strukturelle Steifigkeit. Der Rippenabstand ist besonders kritisch: Bei natürlicher Konvektion ermöglicht ein größerer Abstand (typischerweise 8–15 mm), dass sich auftriebsgetriebene Luftströmung ohne Störung zwischen benachbarten Grenzschichten entwickelt. Bei forcierter Konvektion werden dichtere Rippenanordnungen (2–5 mm Abstand) praktikabel, da der Lüfter den Strömungswiderstand überwindet und höhere Wärmeübertragungsraten pro Volumeneinheit ermöglicht.

Die Grundplattendicke bestimmt, wie effektiv sich Wärme lateral vom Halbleiter-Montagebereich zu weiter entfernten Rippen verteilt. Für IGBT-Module mit konzentrierten Wärmequellen sind Grundplattendicken von 8–12 mm üblich; für verteilte Wärmequellen wie mehrere MOSFETs können dünnere Grundplatten ausreichen.

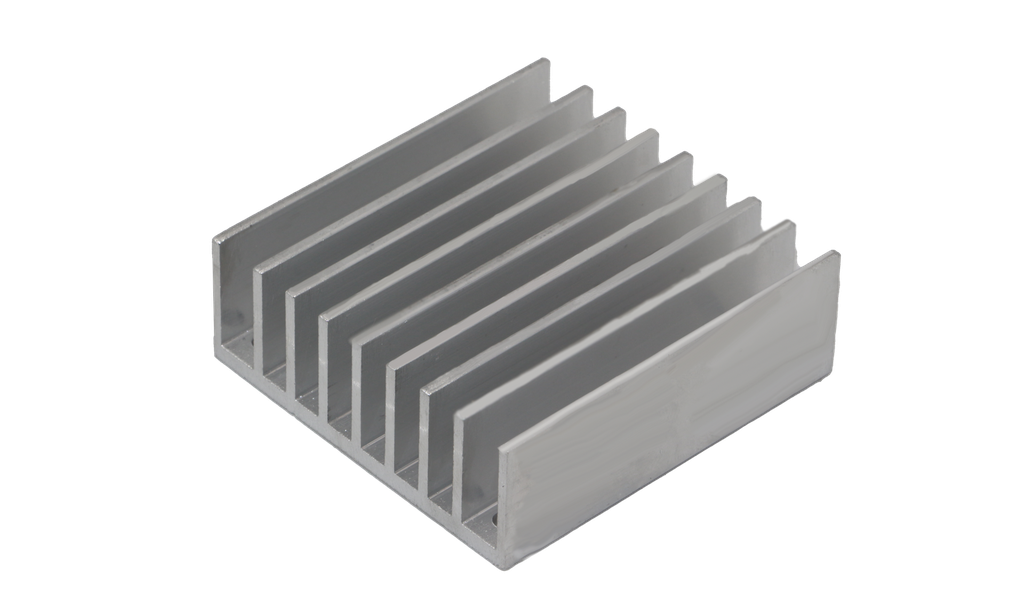

Die Standard-Kühlkörper-Produktlinie von TPS — einschließlich HS1006 (57,9 × 21 × 37 mm) und HS1005 (57,9 × 21 × 60 mm) — bietet sofort verfügbare Lösungen für kleinere Leistungsbauelemente. Für anspruchsvollere IGBT- und MOSFET-Anwendungen, die kundenspezifische Geometrien erfordern, bietet TPS Design- und Fertigungsdienstleistungen an, die Rippengeometrie, Grundplattenabmessungen und Montagemerkmale auf spezifische thermische Anforderungen zuschneiden.

Natürliche vs. forcierte Konvektion: Entscheidungskriterien

Die Wahl zwischen natürlicher und forcierter Konvektionskühlung hat systemische Konsequenzen jenseits der thermischen Leistung. Natürliche Konvektion beruht auf auftriebsgetriebener Luftströmung — warme Luft steigt an den Rippen auf und zieht kühlere Luft von unten nach — und benötigt keinen Lüfter, keine Stromversorgung und erzeugt keine akustischen Geräusche. Sie ist die bevorzugte Lösung für geschlossene Gehäuse, medizinische Geräte und Anwendungen, bei denen die Lüfterzuverlässigkeit ein Problem darstellt. Allerdings benötigen Naturkonvektions-Kühlkörper größere Rippenabstände und höhere Rippen, was zu einem größeren Gesamtvolumen für eine gegebene Verlustleistung führt.

Forcierte Konvektion verwendet einen Lüfter oder ein Gebläse, um Luft durch die Rippenkanäle zu treiben. Dies ermöglicht dichtere Rippenanordnungen, ein kleineres Kühlkörpervolumen und einen deutlich niedrigeren Wärmewiderstand. Ein Kühlkörper mit RthSA von 1,0 K/W unter natürlicher Konvektion kann bei moderater forcierter Luftströmung 0,3 K/W erreichen — eine dreifache Verbesserung. Der Nachteil ist, dass der Lüfter zum Single Point of Failure wird: Fällt der Lüfter aus, steigt der Wärmewiderstand abrupt an, und die Halbleiter-Sperrschichttemperatur kann innerhalb von Sekunden ihren Grenzwert überschreiten.

Für Schaltschrankbauer, die Kühlkörper in industrielle Gehäuse integrieren, sollte der Entscheidungsprozess das gesamte System berücksichtigen. Bestimmen Sie die maximal zulässige Sperrschichttemperatur für das spezifische IGBT- oder MOSFET-Bauelement aus seinem Datenblatt. Berechnen Sie die Verlustleistung im Worst-Case-Betrieb. Messen oder schätzen Sie die maximale Umgebungstemperatur innerhalb des Gehäuses. Wählen Sie dann einen Kühlkörper mit ausreichend niedrigem RthSA. Wenn das erforderliche RthSA forcierte Konvektion verlangt, integrieren Sie eine Lüfterüberwachung oder Redundanz in das Systemdesign.

TPS liefert Kühlkörper, die für beide Kühlregime optimiert sind. Standardprofile eignen sich für Naturkonvektionsumgebungen, während kundenspezifische Designs Lüftermontageflansche und Luftstromoptimierungsmerkmale für forcierte Konvektionsanwendungen integrieren können. Durchsuchen Sie die komplette Kühlkörper-Kategorie bei TPS Kühlkörper-Zubehör.

Materialien und Oberflächenbehandlungen: Alulegierungen, Eloxieren und Wärmeleitpasten

Aluminium ist das dominierende Material für leistungselektronische Kühlkörper, weil es eine vorteilhafte Kombination aus Wärmeleitfähigkeit, geringer Dichte, Korrosionsbeständigkeit und Fertigbarkeit bietet. Die am häufigsten verwendeten Legierungen sind 6063 und 6061. Aluminium 6063-T5 bietet eine Wärmeleitfähigkeit von etwa 193–209 W/m·K und ausgezeichnete Extrudierbarkeit, was es zur bevorzugten Wahl für extrudierte Kühlkörperprofile mit komplexen Rippengeometrien macht. Aluminium 6061-T6 bietet eine höhere mechanische Festigkeit (Zugfestigkeit etwa 310 MPa) bei etwas geringerer Wärmeleitfähigkeit (etwa 171 W/m·K) und eignet sich für Anwendungen, die strukturelle Tragfähigkeit neben dem Wärmemanagement erfordern.

Die Oberflächenbehandlung beeinflusst sowohl die thermische Leistung als auch die Haltbarkeit. Eloxiertes Aluminium hat ein höheres Emissionsvermögen als unbehandeltes Aluminium, was den Strahlungswärmeübergang verbessert — ein sekundärer, aber bedeutsamer Beitrag, insbesondere in Naturkonvektions-Anwendungen, wo Strahlung 10–25 % des gesamten Wärmeübergangs ausmachen kann. Schwarz-Eloxieren wird häufig wegen seines hohen Emissionsvermögens und seiner ästhetischen Konsistenz spezifiziert. Klar-Eloxieren bewahrt das natürliche Aluminium-Aussehen und verbessert dennoch die Korrosionsbeständigkeit. TPS-Kühlkörper sind mit beiden Oberflächenoptionen sowie kundenspezifischen Oberflächenbehandlungen für spezifische Umgebungsanforderungen erhältlich.

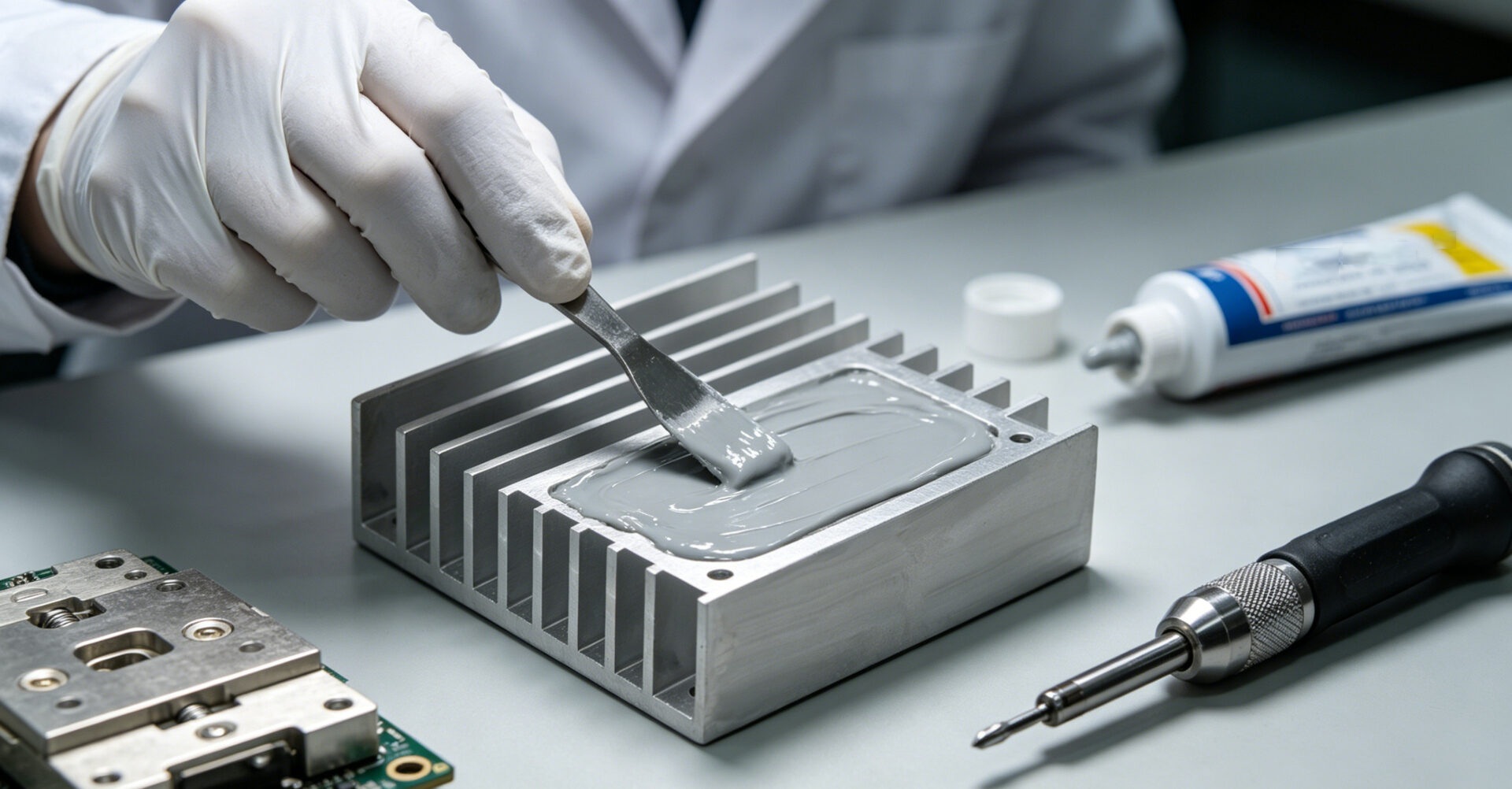

Die Auswahl des Wärmeleitmaterials (TIM) wird oft übersehen, hat aber einen überproportionalen Einfluss auf den gesamten Wärmewiderstand. Die Grenzfläche zwischen einem Halbleitergehäuse und einer Kühlkörpergrundplatte besteht aus mikroskopischen Luftspalten, die als thermische Isolatoren wirken. Eine ordnungsgemäß aufgetragene Wärmeleitpaste, ein Phasenwechselmaterial oder ein Wärmeleitpad füllt diese Spalten und reduziert RthCS von potenziell 0,5–1,0 K/W (trockener Kontakt) auf 0,05–0,2 K/W.

Maßgeschneiderte TPS Aluminium-Kühlkörper: Extrusion, CNC-Bearbeitung und Integration

Standard-Kühlkörper bedienen viele Anwendungen, aber Hochleistungs-IGBT- und MOSFET-Module erfordern oft maßgeschneiderte Geometrien. Standard-Kühlkörperprofile passen möglicherweise nicht zum Befestigungslochmuster eines bestimmten Leistungsmoduls oder überschreiten die begrenzten Abmessungen eines bestehenden Gehäuses. TPS Elektronik adressiert diese Anforderungen durch eine Kombination von Aluminium-Extrusion und CNC-Bearbeitungsmöglichkeiten.

Extrusion ist die primäre Fertigungsmethode für TPS-Kühlkörperprofile. Der Prozess presst erhitzte Aluminiumbarren durch eine geformte Matrize und produziert lange Kühlkörperstränge mit konsistenter Querschnittsgeometrie. Diese Methode ist kosteneffektiv für mittlere bis hohe Stückzahlen und kann komplexe Rippenformen produzieren, die mit anderen Fertigungstechniken unpraktisch wären.

CNC-Bearbeitung ergänzt die Extrusion durch Merkmale, die nicht im Extrusionswerkzeug geformt werden können: präzise Befestigungslöcher, Transistor-Montageschlitze (typischerweise TO-220-, TO-247- oder TO-3P-Muster), Aussparungen für hohe Bauelemente und bearbeitete Ebenheit auf der Montagefläche. Für Prototyp-Stückzahlen oder Kleinserienproduktion kann TPS komplette Kühlkörper aus massiver Aluminiumplatte fräsen, was maximale geometrische Freiheit ohne Extrusionswerkzeug-Investition bietet.

TPS bietet maßgeschneiderte Kühlkörper-Design- und Fertigungsdienstleistungen über die Kühlkörper-Produktkategorie an. Der Beschaffungsprozess beginnt mit einer Überprüfung der thermischen Anforderungen, Leistungsmodul-Spezifikationen und mechanischen Randbedingungen.

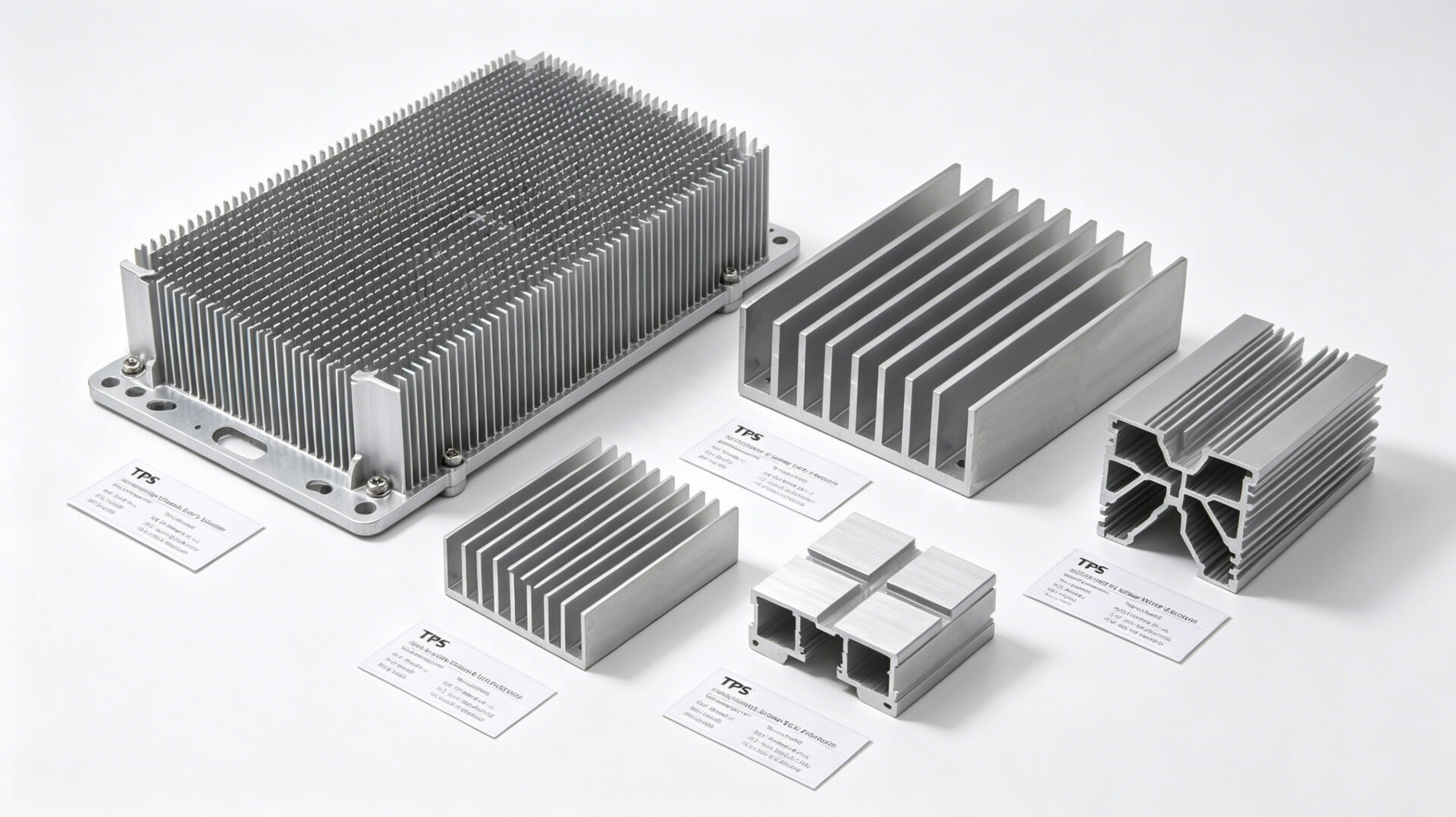

TPS Custom Aluminum Heat Sink CNC Machined Profiles IGBT MOSFET Cooling Solutions Product Line TPS Maßgeschneiderte Aluminium-Kühlkörper CNC-gefräste Profile IGBT MOSFET Kühlungslösungen Produktlinie

Anwendungsszenarien: IGBT-Wechselrichter, MOSFET-Motorantriebe und Netzteile

IGBT-Wechselrichter-Kühlung

Industrielle Motorantriebe und Erneuerbare-Energien-Wechselrichter verwenden typischerweise IGBT-Module in Halbbrücken- oder Sixpack-Konfigurationen, die 100–500 W pro Modul abführen. Diese Anwendungen verlangen forcierte Konvektionskühlung mit dichten Rippenanordnungen und profitieren oft von maßgeschneiderten Kühlkörpern, die direkt mit dem Wechselrichtergehäuse integriert werden.

MOSFET-Motorantriebskühlung

MOSFET-basierte Antriebe für Servomotoren, Robotik und EV-Hilfssysteme verwenden oft mehrere diskrete Bauelemente (TO-247- oder TO-220-Gehäuse), die auf einem gemeinsamen Kühlkörper montiert sind. CNC-gefräste TPS-Kühlkörper können präzise positionierte Befestigungslöcher für jedes Bauelement enthalten.

Netzteil-Wärmemanagement

Schaltnetzteile erzeugen Wärme in Gleichrichterdioden, Schalttransistoren und magnetischen Komponenten. TPS Aluminium Kühlkörper bieten Kühlung für Netzteile in natürlichen und forcierten Konvektionskonfigurationen. Lesen Sie die TPS-Analyse zur Effizienz von Aluminium Kühlkörpern für detaillierte Anwendungsberatung.

Normen und Zertifizierungen

Das Wärmemanagement unterstützt direkt die Einhaltung von Sicherheitsnormen wie IEC 62368-1, die fordert, dass zugängliche Oberflächen und Komponenten festgelegte Temperaturgrenzen unter normalen und Einzelfehlerbedingungen nicht überschreiten. Das Sperrschichttemperatur-Management gemäß IEC 60747-9 stellt sicher, dass Halbleiterbauelemente innerhalb ihrer thermischen Nennwerte betrieben werden. Weitere Ressourcen finden Sie in der TPS News-Sektion.

RFQ-Checkliste für maßgeschneiderte Kühlkörperbeschaffung

Um den Angebotsprozess zu beschleunigen, bereiten Sie folgende Informationen vor:

  • Leistungshalbleiter-Spezifikationen: Bauelementtyp (IGBT, MOSFET, SiC-MOSFET), Gehäusetyp, Anzahl der Bauelemente pro Kühlkörper.
  • Thermische Anforderungen: Maximale Verlustleistung pro Bauelement (W), maximale Umgebungstemperatur (°C), maximal zulässige Sperrschichttemperatur (°C).
  • Kühlstrategie: Natürliche oder forcierte Konvektion.
  • Mechanische Randbedingungen: Maximal zulässige Kühlkörperabmessungen (L × B × H in mm), Befestigungslochmuster, Gewichtsbeschränkungen.
  • Oberflächenausführung: Natur, klar eloxiert oder schwarz eloxiert.
  • Produktionsvolumen: Prototypenmenge, Vorserienmenge und Ziel-Jahresvolumen.

Entdecken Sie TPS Kühlkörper-Lösungen und fordern Sie ein Angebot an →

Häufig gestellte Fragen

Wie berechne ich den benötigten Kühlkörper-Wärmewiderstand für mein IGBT-Modul?
Verwenden Sie die Formel RthSA = (Tj_max − Ta) / Pd − (RthJC + RthCS). Entnehmen Sie RthJC aus dem IGBT-Datenblatt, schätzen Sie RthCS mit 0,1–0,2 K/W bei ordnungsgemäßer TIM-Anwendung und verwenden Sie Ihre maximale Umgebungstemperatur und Verlustleistung. Das Ergebnis ist der maximal akzeptable Kühlkörper-zu-Umgebung-Wärmewiderstand.

Was ist der Unterschied zwischen 6063 und 6061 Aluminium für Kühlkörper?
6063-T5 bietet eine höhere Wärmeleitfähigkeit (ca. 193–209 W/m·K) und bessere Extrudierbarkeit — ideal für komplexe Rippenprofile. 6061-T6 bietet höhere mechanische Festigkeit, aber etwas geringere Wärmeleitfähigkeit (ca. 171 W/m·K). TPS empfiehlt 6063 für die meisten Anwendungen, es sei denn, strukturelle Festigkeit ist die primäre Anforderung.

Kann TPS Kühlkörper mit kundenspezifischen Befestigungslochmustern liefern?
Ja, TPS bietet CNC-Bearbeitungsdienstleistungen, die präzise Befestigungslöcher, Schlitze und Aussparungen in extrudierte oder Platten-Kühlkörper einbringen.

Welche Oberflächenausführungen sind für TPS Aluminium Kühlkörper verfügbar?
TPS bietet Natur (unbehandelt), klar eloxiert und schwarz eloxiert an. Schwarz-Eloxieren wird für Anwendungen empfohlen, bei denen Strahlungswärmeübertragung signifikant ist.

Bietet TPS Unterstützung bei der thermischen Auslegung oder Simulation an?
TPS-Ingenieure überprüfen thermische Anforderungen, empfehlen Kühlkörpergeometrien und können berechnete Wärmewiderstandswerte für vorgeschlagene Designs zur Verfügung stellen.

Wo finde ich weitere Informationen zu Aluminium Kühlkörper-Designprinzipien?
Lesen Sie die TPS-Analyse zur Effizienz von Aluminium Kühlkörpern und Anwendungsszenarien oder durchsuchen Sie das komplette Kühlkörper-Sortiment.
