Für Systemintegratoren, Schaltschrankbauer und technisch orientierte Beschaffungsteams ist der physische Schrank, der Server und Switches beherbergt, längst nicht mehr nur ein Blechgehäuse. Er ist die zentrale Drehscheibe der Stromverteilung. Wenn ein Rack mehrere Power Distribution Units (PDUs), eine unterbrechungsfreie Stromversorgung (USV) und eine dichte Kabelführung aufnehmen muss, erzwingt ein Standard‑IT‑Rack oft gefährliche Kompromisse. Unzureichende Tiefe blockiert den USV‑Einschub. Fehlende Seitenkanäle verhindern die saubere vertikale PDU‑Montage. Und ein schwacher Rahmen riskiert den Kollaps unter schweren Batterielasten.
Der TPS Power Integrated Data Center Cabinet löst diese Probleme auf struktureller Ebene. Speziell für die PDU- und USV‑Integration ausgelegt, kombiniert dieses 19‑Zoll‑Rack‑Gehäuse lasttragende Stahlkonstruktion, normgerechte Montageschienen und großzügige rück- und seitenseitige Zugänglichkeit. Es verwandelt ein passives Gehäuse in ein aktives Element einer optimierten Stromverteilungsarchitektur. Der hier beschriebene Schrank — der TPS 42U Industrieschrank — ist ab Lager verfügbar und kann mit mehreren PDU- und USV‑Montageoptionen konfiguriert werden.
Was ein Power Integrated Data Center Cabinet ist
Ein Power Integrated Data Center Cabinet ist ein 19‑Zoll‑Rack‑Gehäuse, das nicht nur Server und Switches, sondern auch die für ihren Betrieb notwendige Stromverteilungs- und Backup‑Ausrüstung aufnimmt. Anders als ein Allzweck‑Serverrack bietet ein echtes Power‑Integration‑Cabinet dedizierte Montagekanäle für vertikale (0U) PDUs, verstärkte Bodenschienen für das USV‑Batteriegewicht und verbesserte Kabelführungswege, die Strom- und Datenkabel physisch trennen.

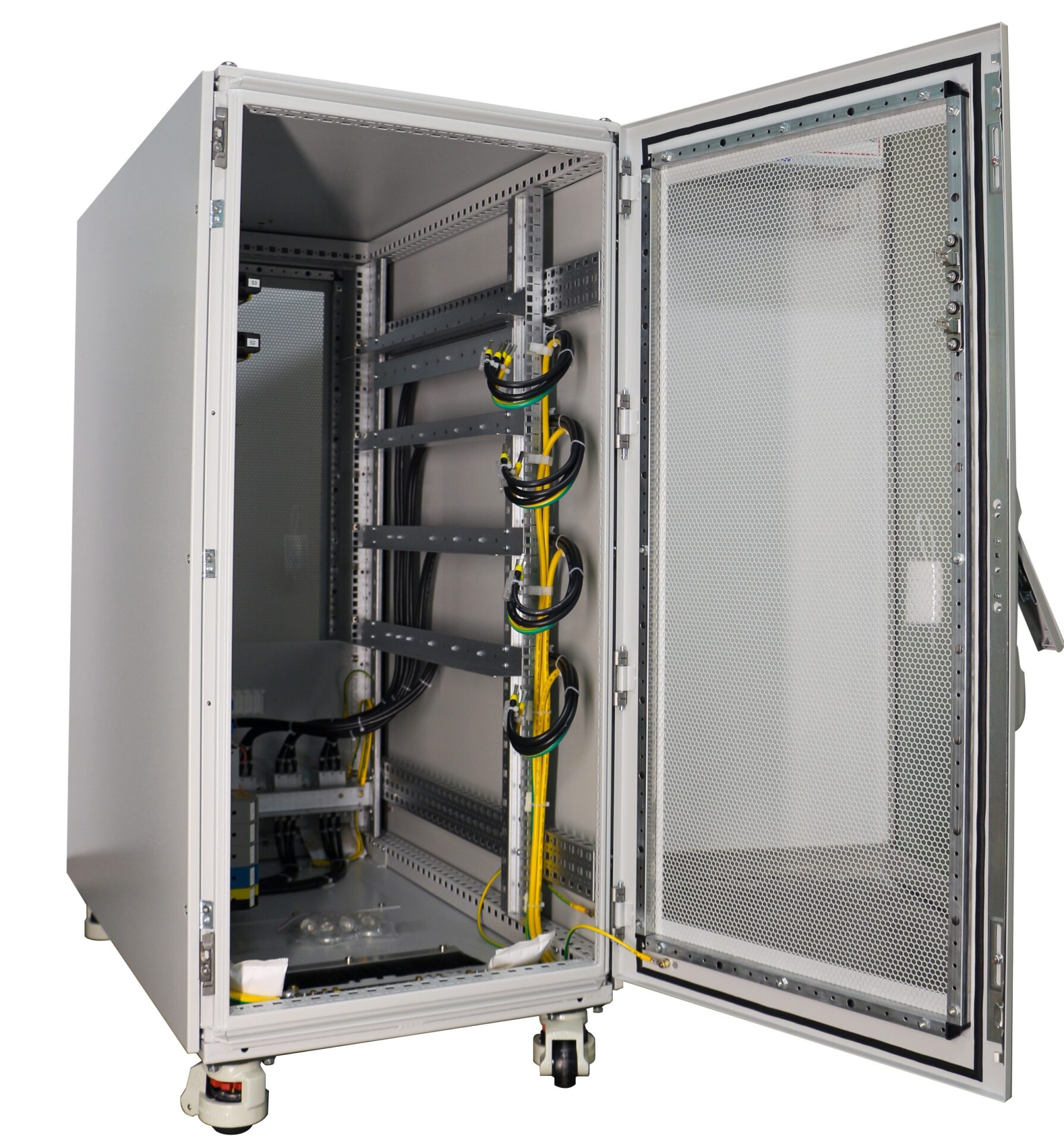

Der TPS 42U Cabinet erreicht dies durch eine modulare, freistehende Konstruktion mit den Außenabmessungen 610 × 1070 × 2120 mm (B × T × H). Die 1070 mm Tiefe bieten reichlich Freiraum für lange USV‑Chassis und tiefe Serverschienen, während die 2120 mm Höhe 42 Höheneinheiten vertikalen Geräteraum bereitstellt. Die vorderen und hinteren Einzeltüren verwenden Vierkantrohr‑Verstärkung und Schwenkhebelverschlüsse (TS007‑System mit M6×12‑Schrauben), sodass der Schrank auch bei schwerer Bodenlast und dichter Rückverkabelung formstabil bleibt. Der Rahmen ist aus Stahlblech mit einer Pulverbeschichtung in RAL 7035 gefertigt, und die abnehmbaren Deckel- und Bodenbleche ermöglichen flexible Kabeleinführungen sowohl für Top‑of‑Rack- als auch Bottom‑of‑Rack‑Einspeisung.

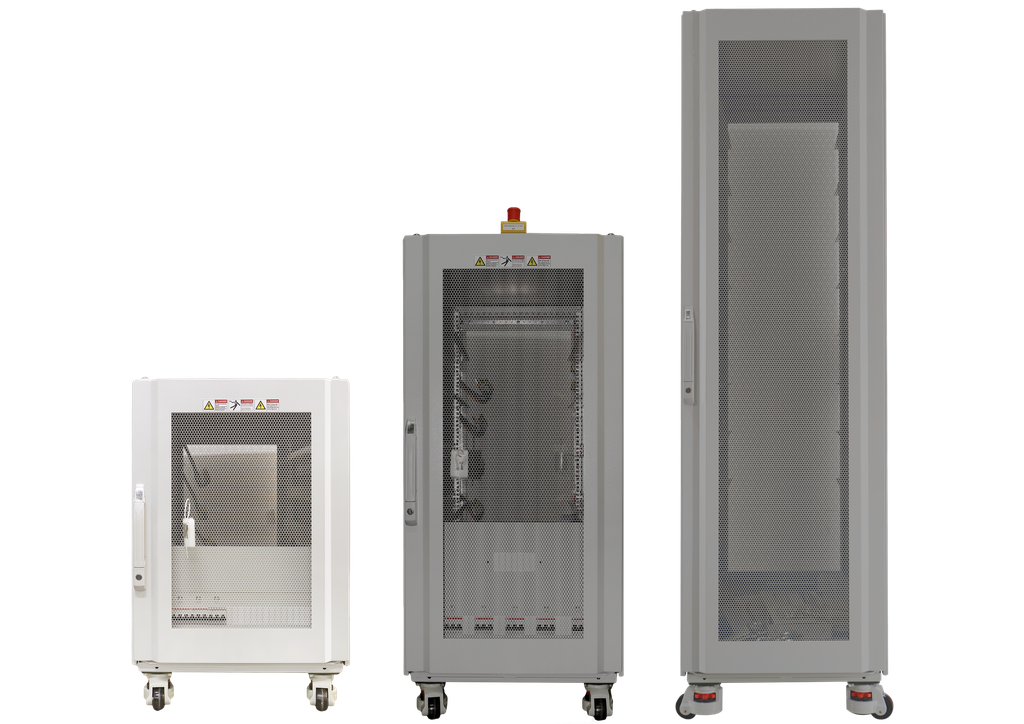

Für kleinere Installationen bietet TPS auch den 15U Schrank und den 24U Schrank an, die dieselbe Rahmenkonstruktion und Power‑Integration‑Merkmale teilen. Die gesamte Produktpalette ist auf der TPS 19‑Zoll‑Schrankkategorie-Seite einsehbar.

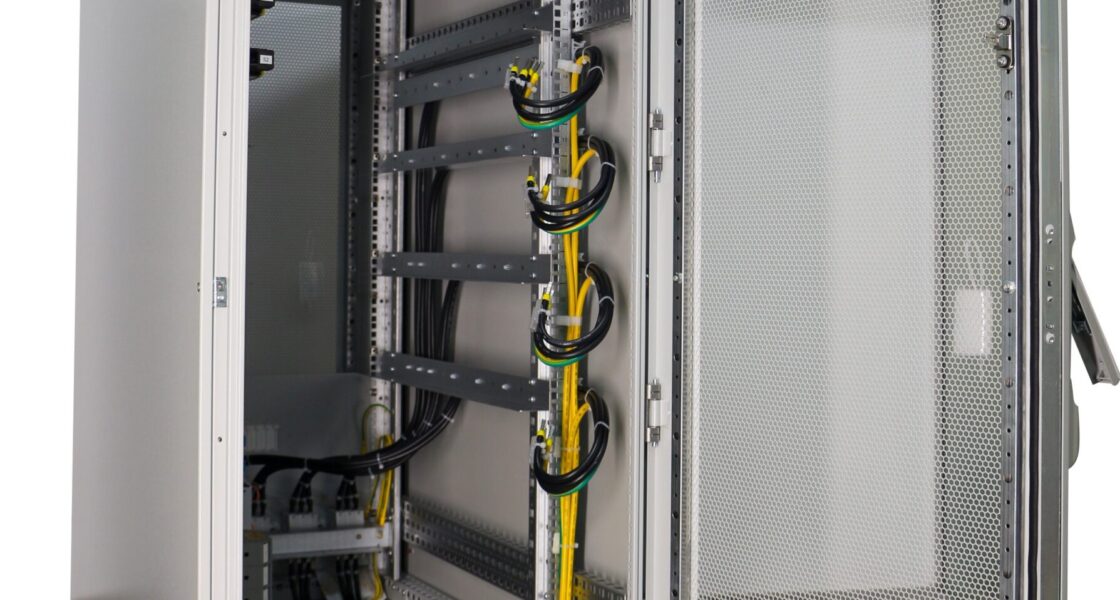

PDU‑Montage: horizontale und vertikale 0U‑Kanäle
Ein häufiger Fehler bei der Rack‑Spezifikation ist es, PDUs als nachträglichen Gedanken zu behandeln und sie wertvollen horizontalen U‑Raum belegen zu lassen, der für umsatzgenerierende Geräte reserviert sein sollte. Ein gut konstruiertes Power Integrated Cabinet bietet dedizierte vertikale Montagekanäle, die 0U PDUs ohne Verbrauch von Höheneinheiten aufnehmen. Der TPS 42U Cabinet integriert diese Kanäle entlang der hinteren und seitlichen Rahmenprofile.

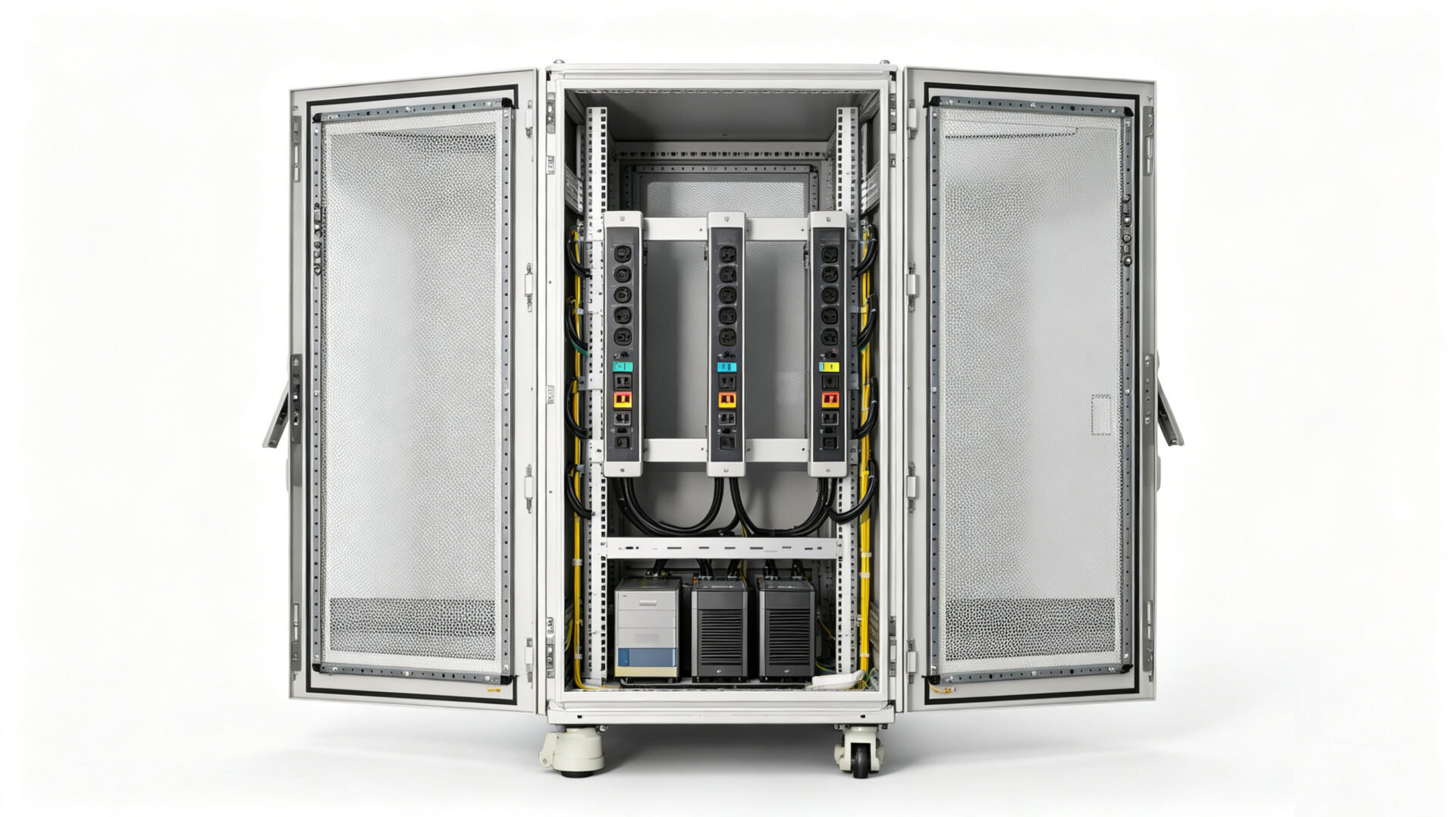

Der 512,5 mm Abstand zwischen den vorderen und hinteren 19‑Zoll‑Montageschienen schafft einen großzügigen rückseitigen Servicebereich. Dieser Raum reicht aus, um bis zu drei vertikale PDUs zu montieren — beispielsweise eine für A‑Einspeisung, eine für B‑Einspeisung und eine für die Management‑Netzwerkversorgung — und dennoch Platz für vertikale Kabelmanager zu lassen. Jede PDU kann ein dreiphasiges intelligentes Modell mit messenden Einzelausgängen sein, das über die abnehmbare Deckelplatte oder die hinteren Türausschnitte mit der Anlagenversorgung verbunden ist.
Horizontale PDUs (1U oder 2U) können ebenfalls in den 19‑Zoll‑Standardschienen montiert werden, aber die vertikalen Kanäle sind das entscheidende Unterscheidungsmerkmal für die Stromintegration. Sie halten die Netzkabel kurz und direkt, reduzieren Spannungsabfälle und beseitigen das Kabelgewirr von Verlängerungskabeln, das nachträgliche PDU‑Installationen plagt. Für weiteren Kontext zu Rack‑Integrationspraktiken siehe die TPS News‑Sektion.
USV‑Integration: Bodenmontage, Stabilität und Luftstrom
Rack‑USV‑Geräte stellen eine doppelte Herausforderung dar: Sie sind schwer und benötigen ungehinderten Luftstrom zur Kühlung sowohl im Normalbetrieb als auch bei Batterieentladung. Ein Standard‑Serverrack mit leichter Bodenkonstruktion kann sich unter einer 60 kg schweren 4U‑USV durchbiegen und benachbarte Geräte verschieben. Der TPS Cabinet begegnet dem mit einem verstärkten Bodenbereich und Schwerlast‑Lenkrollen, die für eine statische Last von 1 200 kg ausgelegt sind.
Durch die Platzierung der USV am Boden des Racks bleibt der Schwerpunkt niedrig. Diese Konfiguration positioniert die USV auch nahe am Anlagenstromeingang und der Haupt‑PDU, wodurch die Kabellängen minimiert werden. Das abnehmbare Bodenblech ermöglicht eine Bodeneinführung der Stromkabel, die direkt in die USV‑Eingangsklemmen geführt werden können, ohne Datenkabel zu kreuzen. Die 150°‑Türscharniere und festen Seitentüren bieten vollen Zugang zur USV‑Frontplatte und zum Batteriefach für Wartungsarbeiten, ohne benachbarte Geräte entfernen zu müssen.
Die USV‑Integration erfordert auch die Berücksichtigung des Wärmemanagements. Die perforierten Front- und Rücktüren unterstützen den Front‑to‑Rear‑Luftstrom, und die großzügige Innentiefe stellt sicher, dass die USV‑Abluft nicht in die Server‑Ansaugung rezirkuliert. Bei der Spezifikation eines Power Integrated Cabinet sollte immer die USV‑Luftstromrichtung (Front‑to‑Rear oder Front‑to‑Side) überprüft und mit der Rack‑Kühlstrategie abgestimmt werden.
IEC 60297- und EIA‑310‑D‑Konformität
Maßliche Konformität ist die unsichtbare Infrastruktur eines Rechenzentrums. Wenn ein Schrank die von IEC 60297‑3‑100 und EIA‑310‑D definierten 19‑Zoll‑Montagenormen nicht erfüllt, passen PDUs, USV‑Schienen und Server‑Slide‑Kits verschiedener Hersteller nicht ohne Änderungen. Der TPS 42U Cabinet wird nach diesen exakten Standards gefertigt.

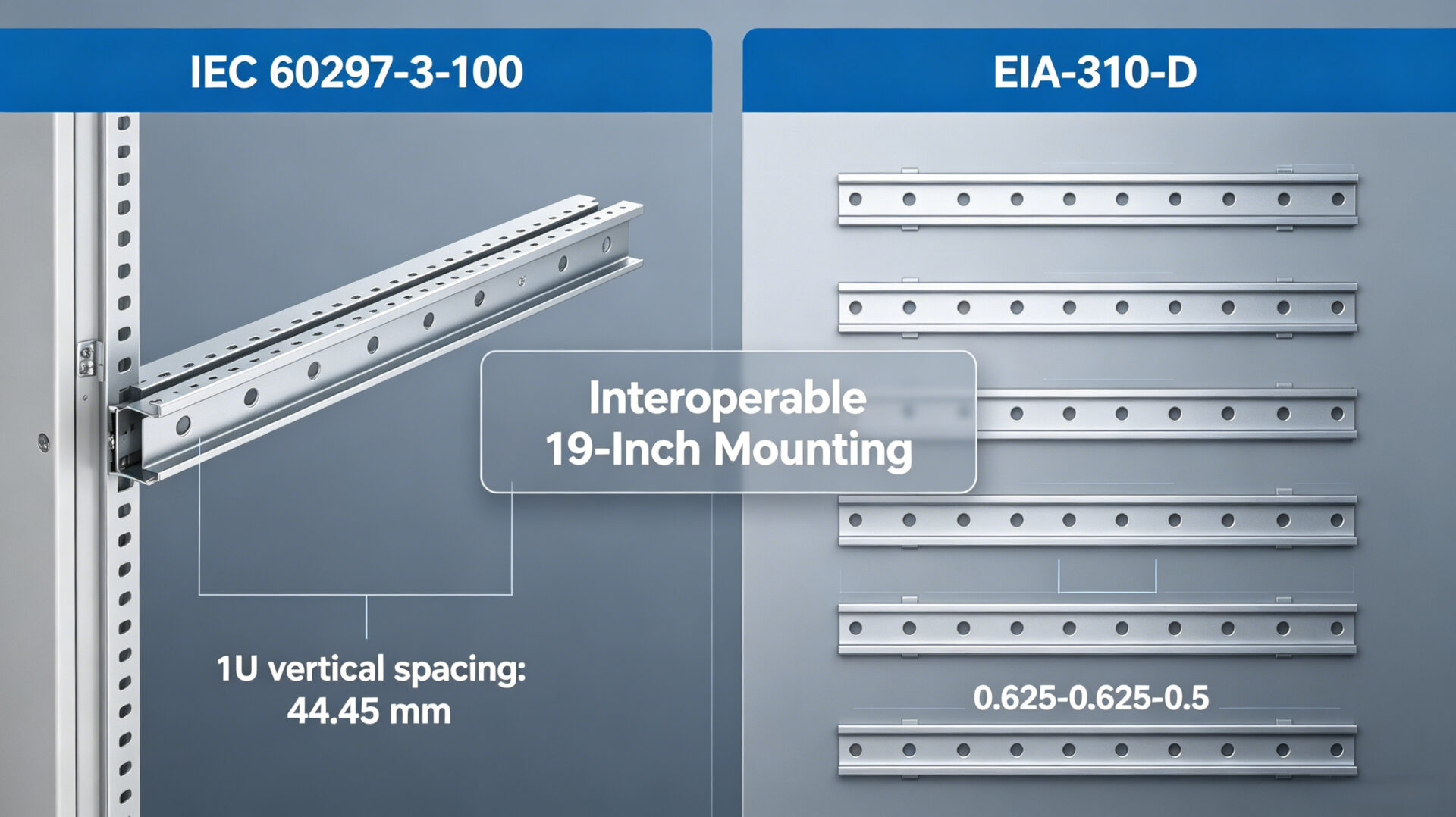

IEC 60297‑3‑100 legt die grundlegenden Abmessungen der 482,6‑mm‑Reihe (19 Zoll) fest: die vertikale 1U‑Teilung von 44,45 mm, den horizontalen Lochabstand von 465 mm und die tiefenorientierte Montageflansch‑Geometrie. EIA‑310‑D definiert dieselbe vertikale Einheit (1U = 1,75″ = 44,45 mm) und das alternierende Lochmuster von 0,625″‑0,625″‑0,5″. Beide Normen werden in übergeordneten Sicherheitsrichtlinien wie IEC 62368‑1 referenziert. TPS stellt für jeden Schrank eine Konformitätserklärung bereit, die die Compliance‑Dokumentation des Integrators unterstützt.
Tragfähigkeit und Rahmenintegrität
Ein Rechenzentrumsschrank, der eine USV beherbergt, muss für deutlich mehr als das statische Gewicht der darin untergebrachten Geräte ausgelegt sein. Der TPS 42U Cabinet ist für eine statische Last von 1 200 kg und eine dynamische Last von 1 000 kg ausgelegt. Diese Werte repräsentieren die gleichmäßige Last, die Rahmen, Lenkrollen und Montageschienen ohne bleibende Verformung tragen können.

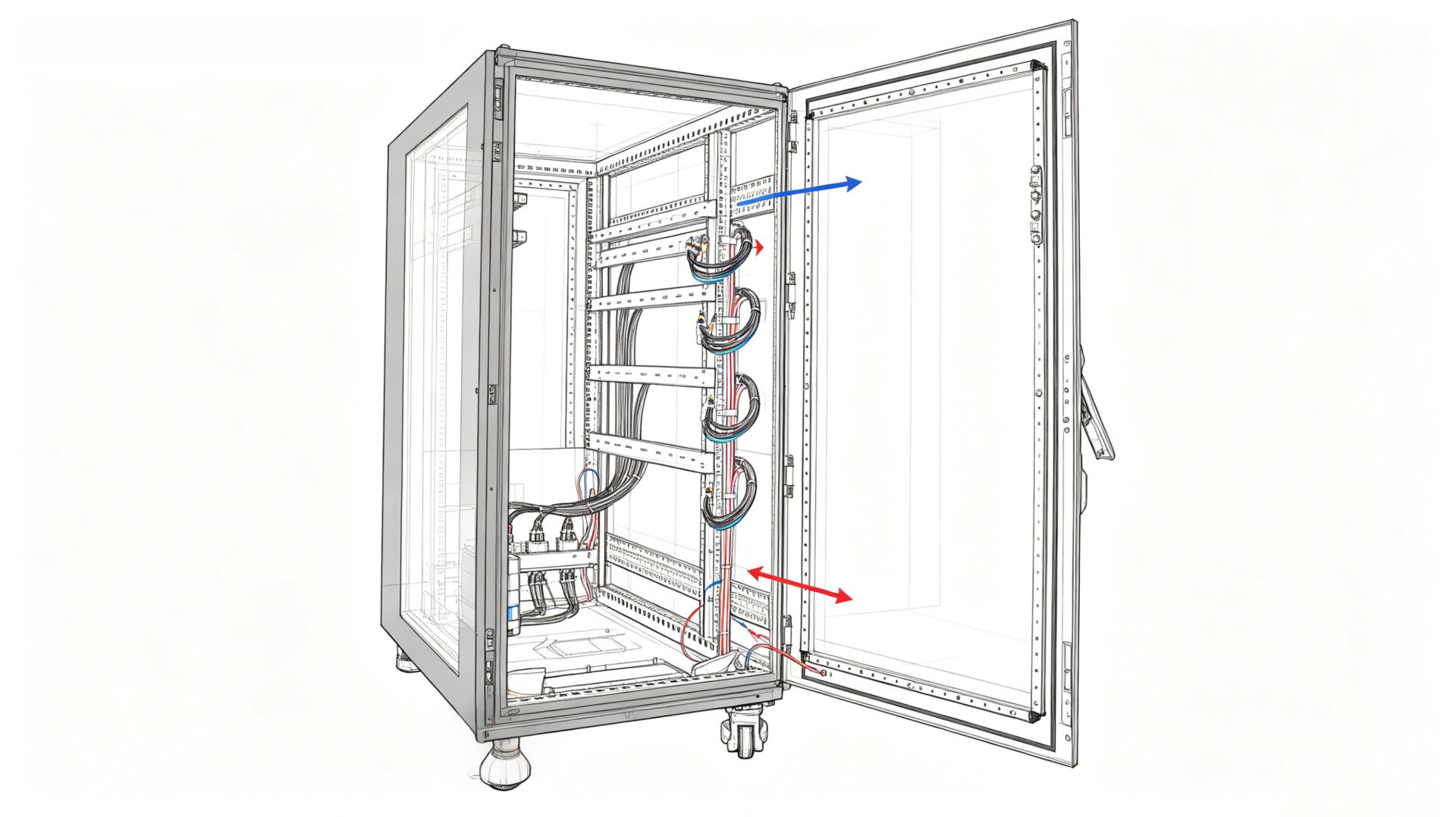

Die strukturelle Integrität beginnt mit dem geschweißten Stahlrahmen und den verstärkten Deckel- und Bodenblechen. Der Lastpfad verläuft von den 19‑Zoll‑Montageschienen über diese Bleche in vier Schwerlast‑Lenkrollen. Jede Lenkrolle ist höhenverstellbar, sodass der Schrank auf unebenen Rechenzentrumsböden nivelliert werden kann. Die TS007‑Schwenkhebelverschlüsse an den Türen tragen zur Gesamtstabilität bei und verhindern ein Absacken der Türen, das den Gerätezugang beeinträchtigen könnte. Für Beschaffungsteams liefert eine geprüfte Tragfähigkeit den objektiven Nachweis, dass der Schrank unter dem Gewicht einer voll bestückten USV- und Serverkonfiguration nicht versagen wird — ein Risiko, das beim Kauf nicht zertifizierter Racks oft übersehen wird.
Anwendungsleitfaden für Rechenzentren
Der TPS Power Integrated Cabinet erfüllt mehrere Rollen innerhalb eines Rechenzentrums oder Colocation‑Standorts:
- Dedizierter Stromverteilungsschrank: Ein 42U‑Schrank, der ausschließlich mit PDUs, USV‑Bypass‑Schaltern und intelligenten Strommessgeräten bestückt ist. Dieses Rack konsolidiert alle Strommanagement‑Funktionen in einem einzigen, physisch gesicherten Gehäuse.
- Integriertes Server‑Plus‑Power‑Rack: Ein Rack, das Server im oberen Bereich und eine USV plus PDUs im unteren Bereich beherbergt und so eine eigenständige Strominsel schafft. Diese Konfiguration ist in Edge‑Rechenzentren und Remote‑Standorten üblich, wo separate Stromracks unpraktisch sind.
- Industrieller Steuerungs‑Power‑Schrank: In Fabrikumgebungen kann derselbe Schrank eine SPS, I/O‑Module, eine USV und DC‑Netzteile für Feldgeräte beherbergen — alles innerhalb desselben EIA‑310‑D‑konformen Rahmens. Die abnehmbaren Bleche und konfigurierbaren Montagehalterungen vereinfachen die Feldverdrahtung und Wartung.
Weitere Informationen zur gesamten 19‑Zoll‑Gehäusereihe finden Sie auf der TPS 19‑Zoll‑Schränke und Chassis Seite.
RFQ‑Checkliste
Um die Angebotserstellung und Bewertung für einen Power Integrated Data Center Cabinet zu optimieren:
- Schrankhöhe: 42U angeben, oder 15U / 24U für kleinere Installationen erwägen. Link zur 42U Schrank Produktseite.
- PDU‑Konfiguration: Anzahl der vertikalen PDUs, Phase (ein‑ oder dreiphasig), Steckdosentypen (C13/C19), intelligent vs. einfach.
- USV‑Spezifikation: USV‑Modell, Abmessungen, Gewicht und Luftstromrichtung.
- Stromeinspeisung: Oben- oder Unteneinführung, bevorzugter Einspeisepunkt und erforderliche Ausschnitte.
- Zubehör: Lenkrollen, Nivellierfüße, Kabelmanager, zusätzliche Ablagen.
- Dokumentation: IEC 60297‑Konformitätszertifikat, Tragfähigkeitszertifikat, CE‑Erklärung.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Standard‑Serverrack und einem Power Integrated Data Center Cabinet?
Ein Power Integrated Cabinet bietet dedizierte 0U‑Montagekanäle für vertikale PDUs, verstärkte Bodenschienen für das USV‑Gewicht und verbessertes Kabelmanagement. Einem Standardrack können diese Merkmale fehlen, was Nachrüsthalterungen erfordert und den Luftstrom beeinträchtigt.
Kann der TPS 42U Cabinet eine 4U‑Rack‑USV aufnehmen?
Ja. Der Schrank hat eine statische Tragfähigkeit von 1 200 kg und eine Tiefe von 1 070 mm und nimmt die meisten 4U‑USV‑Modelle auf. Der verstärkte Boden und die Schwerlast‑Lenkrollen gewährleisten Stabilität unter Batteriegewicht.
Enthält der Schrank PDUs und USV, oder werden diese separat verkauft?
Der Schrank ist das Gehäuse. PDUs, USV‑Geräte und Kabelmanager werden entsprechend den Projektanforderungen spezifiziert und installiert. TPS kann kompatible Stromversorgungsgeräte liefern; kontaktieren Sie uns während des RFQ‑Prozesses.
Ist der TPS Cabinet konform mit IEC 60297 und EIA‑310‑D?
Ja. Die 19‑Zoll‑Montageschienen, der horizontale Lochabstand von 465 mm und die vertikale Einheit von 44,45 mm erfüllen beide Normen. Ein Konformitätszertifikat wird mit jedem Schrank geliefert.
Wo kann ich die gesamte Produktpalette einsehen?
Besuchen Sie die 19‑Zoll‑Schrankkategorie für 15U, 24U und 42U Modelle oder die Produktlinien‑Übersicht.
