Wenn es um die Verfügbarkeit von Rechenzentren oder die Kontinuität industrieller Prozesse geht, wird der von Ihnen spezifizierte 42U cabinet zu mehr als einem Blechgehäuse – er wird zur lasttragenden, stromverteilenden und normenkritischen Plattform. Systemintegratoren, Schaltschrankbauer und technische Einkäufer zählen nicht nur Höheneinheiten; sie stimmen mechanische Festigkeit, Standardkonformität, thermische Pfade und elektrische Integration auf eine einzige Infrastrukturentscheidung ab.
Ein Schrank, der in das 19‑Zoll‑Raster passt, aber keine nachweisbare Konformität mit IEC 60297 und EIA‑310‑D aufweist oder das volle Gewicht dichter Server‑Cluster und batteriegestützter USV‑Einheiten nicht tragen kann, erzeugt Risiken, die erst bei der Abnahmeprüfung – oder schlimmer noch – im laufenden Betrieb sichtbar werden.

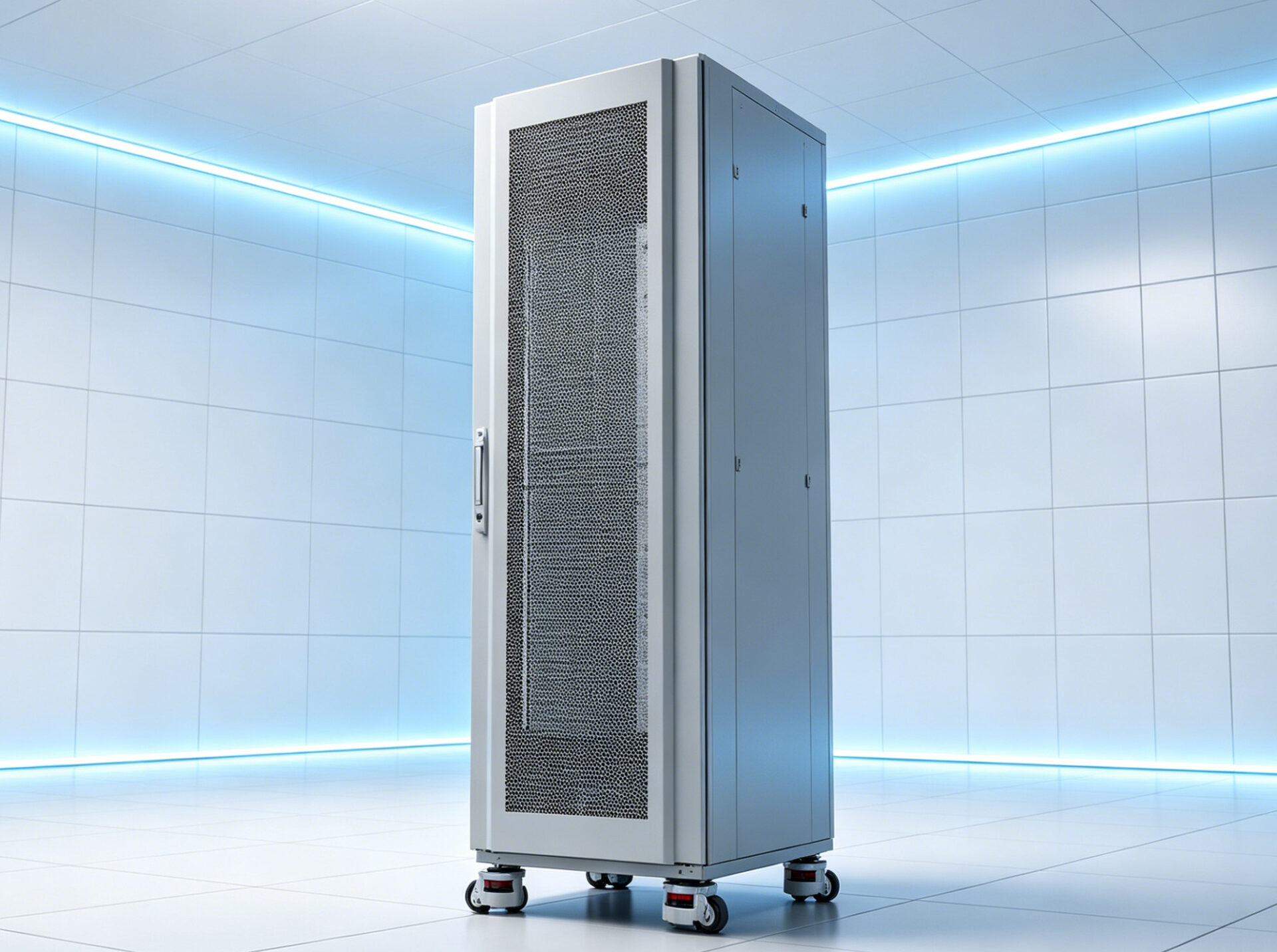

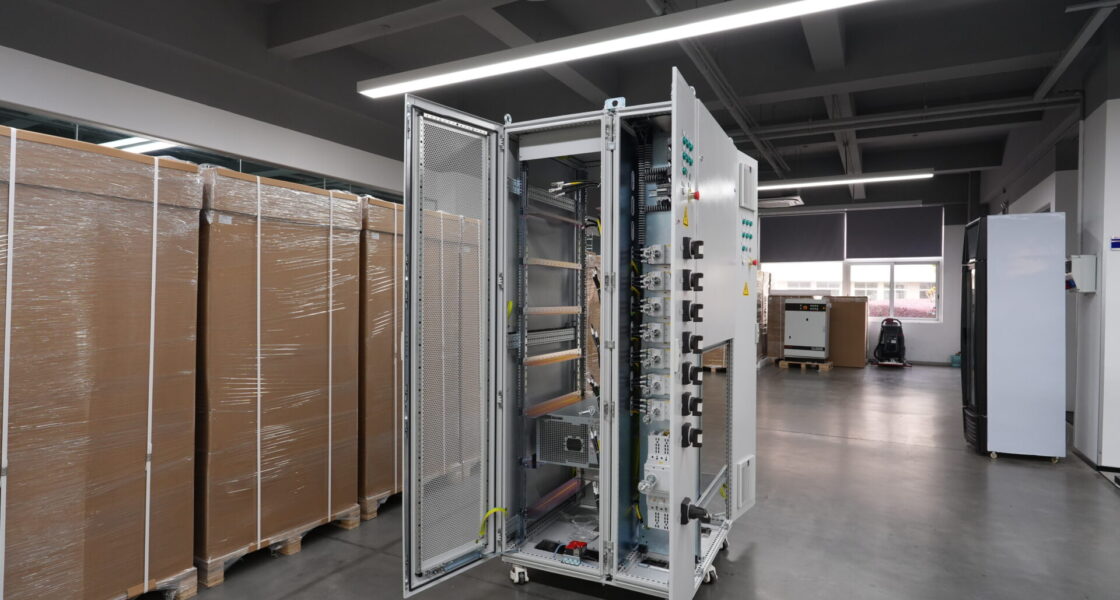

Der TPS 42‑HE‑Industrieschrank (19 Zoll) geht diese Anforderungen auf Ingenieursebene an. Gefertigt aus pulverbeschichtetem Stahlblech (RAL 7035), mit durch Vierkantrohre verstärkten Türen, einem modularen Rahmen und einer zertifizierten Tragfähigkeit von 1 000 kg dynamisch / 1 200 kg statisch, ist er für Rechenzentrums‑Power‑Racks, Industrie‑Steuerschränke und schwere Servergehäuse ausgelegt.
Designphilosophie und Tragfähigkeit
Der TPS 42U cabinet folgt dem Prinzip „einmal bauen, überall einsetzen“. Seine modulare Rahmenbauweise ermöglicht den gleichzeitigen Einsatz als 19‑Zoll‑Serverschrank, industrieller Datenschrank und Steuerungsschrank. Das freistehende Design, getragen von 4× GD‑100 höhenverstellbaren Lenkrollen mit Fuma‑Kugellagern und optionalen Heberingen, erleichtert die Positionierung selbst in engen Serverräumen oder Werkshallen.
Die Verwendung von vorderen und hinteren Einzeltüren mit Schwenkhebelverschlüssen und 150°‑Scharnieren, die in jedem Winkel fixiert werden können, sowie abnehmbare Deckel und Böden sorgen für flexible Kabeleinführung und Luftstromführung. TS007‑Schwenkhebelbefestigungen mit M6×12‑Schrauben halten den Rahmen auch unter Last und beim Transport stabil.

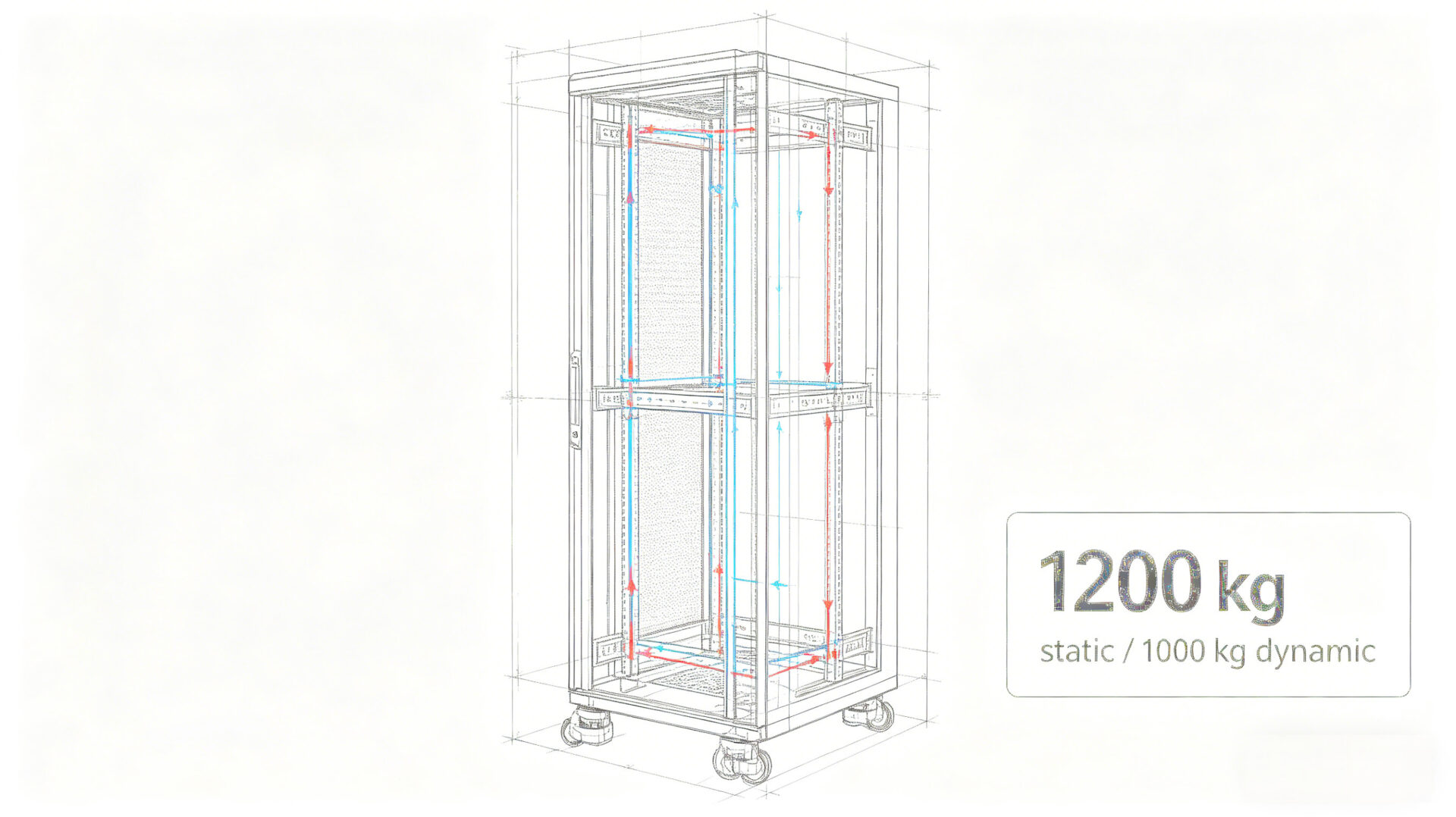

Die Tragfähigkeit ist das entscheidende Abgrenzungsmerkmal in der BoFu‑Phase. Der TPS 42‑HE‑Schrank ist mit 1 000 kg dynamisch und 1 200 kg statisch spezifiziert. Der Lastpfad verläuft von den 19‑Zoll‑Montageschienen über die verstärkten Deckel‑ und Bodenbleche in die geschweißten Eckblöcke und verteilt das Gewicht gleichmäßig auf alle vier Lenkrollen – eine Voraussetzung für dichte Server‑Cluster, schwere USV‑Batterien und umfangreiche Speicherarrays.
Für Einkaufsteams, die eine 42U cabinet spezifikation bewerten, bedeutet der statische Lastwert direkte Sicherheitsreserven für künftige Erweiterungen ohne erneute Strukturzertifizierung. Betrachten Sie auch die kleineren Gehäuse derselben Produktfamilie: den TPS 15‑HE‑Schrank und den TPS 24‑HE‑Schrank, welche die identische 19‑Zoll‑Logik und Materialqualität teilen.
Abmessungen und 19‑Zoll‑Normkonformität
Die Außenabmessungen betragen 610 × 1070 × 2120 mm (B×T×H) und bieten 42 HE vertikalen Einbauraum. Der Montageraum entspricht dem 482,6‑mm‑Standard (19 Zoll) mit justierbaren vorderen und hinteren Profilschienen. Standardmäßig stehen 6×3‑HE‑ oder 4×4‑HE‑Brackets pro Seite zur Verfügung. Der 512,5‑mm‑Abstand zwischen vorderer und hinterer Schiene gewährleistet Kompatibilität mit tiefen Servern, Blade‑Chassis und langen USV‑Einheiten.
Die 42‑HE‑Gehäusespezifikation umfasst zudem eine durchgehende 4,0‑mm‑Erdungskupferschiene, eine Montageschiene und eine Kabelwanne – alles als Standardlieferumfang, der Nachrüstteile überflüssig macht.

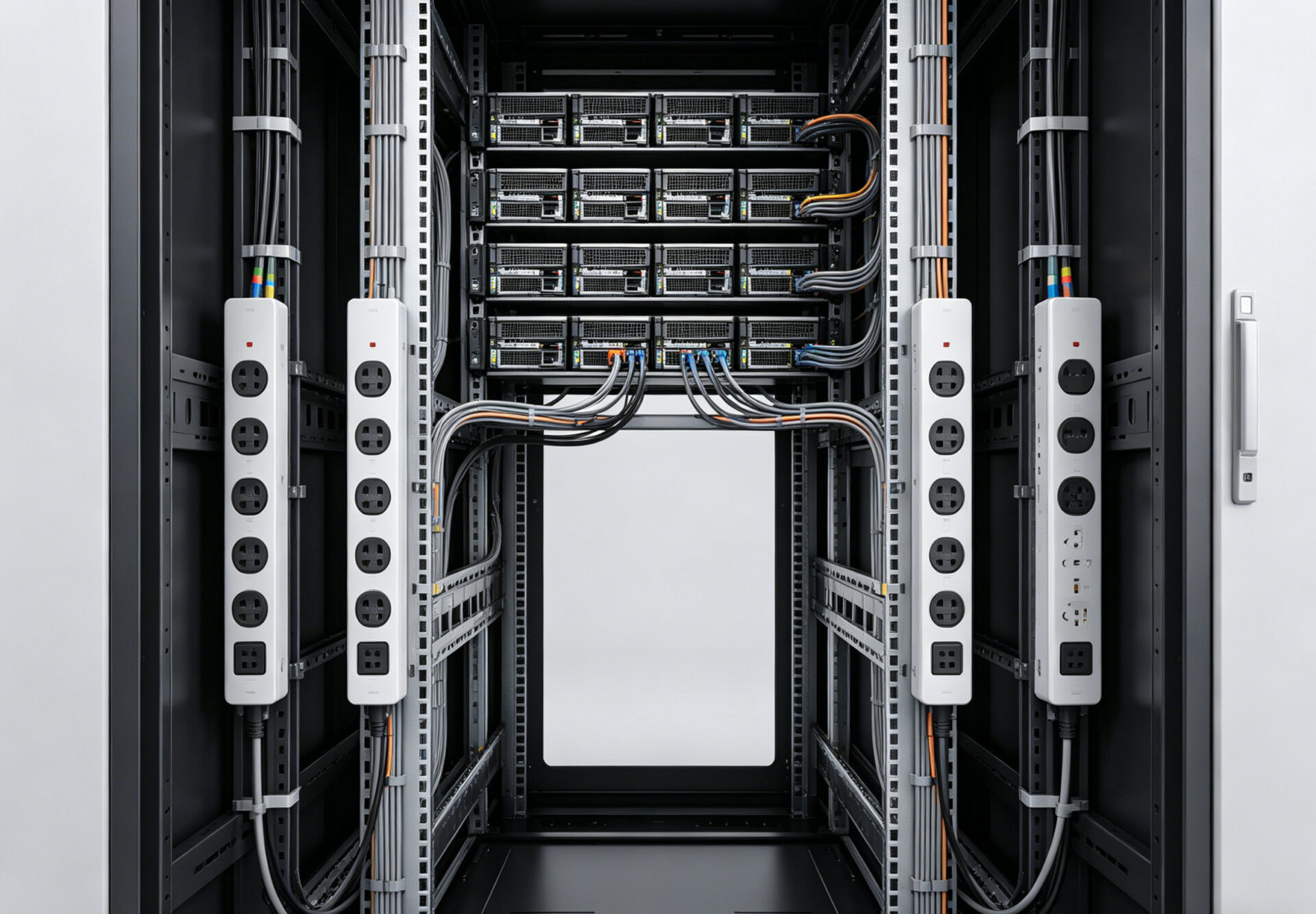

Rack‑PDU‑Integration und Stromverteilung
Eine wirksame Stromverteilung im 42‑HE‑Schrank beginnt mit der Möglichkeit, PDUs so zu montieren, dass sie keine wertvollen Höheneinheiten blockieren. Das TPS‑Design erlaubt sowohl horizontale (1 HE/2 HE) als auch vertikale (0 HE) Rack‑PDUs in den rückseitigen und seitlichen Kanälen. Bei 512,5 mm Rahmenabstand steht genügend Tiefe für dreiphasige messende PDUs und intelligente Stromleisten zur Verfügung.
Systemintegratoren sollten eine 20 %‑Reserve in der PDU‑Gesamtlast einplanen (die „80 %‑Regel“), um Fehlauslösungen bei Spitzenlast oder Umschaltvorgängen zu vermeiden. Die dualen Netzeingänge in den abnehmbaren Deckel‑ und Bodenblechen unterstützen A+B‑Stromversorgungen ohne Feldänderungen.
Vergleichen Sie die Stromverteilungsoptionen über die gesamte 19‑Zoll‑Schrankkategorie hinweg.

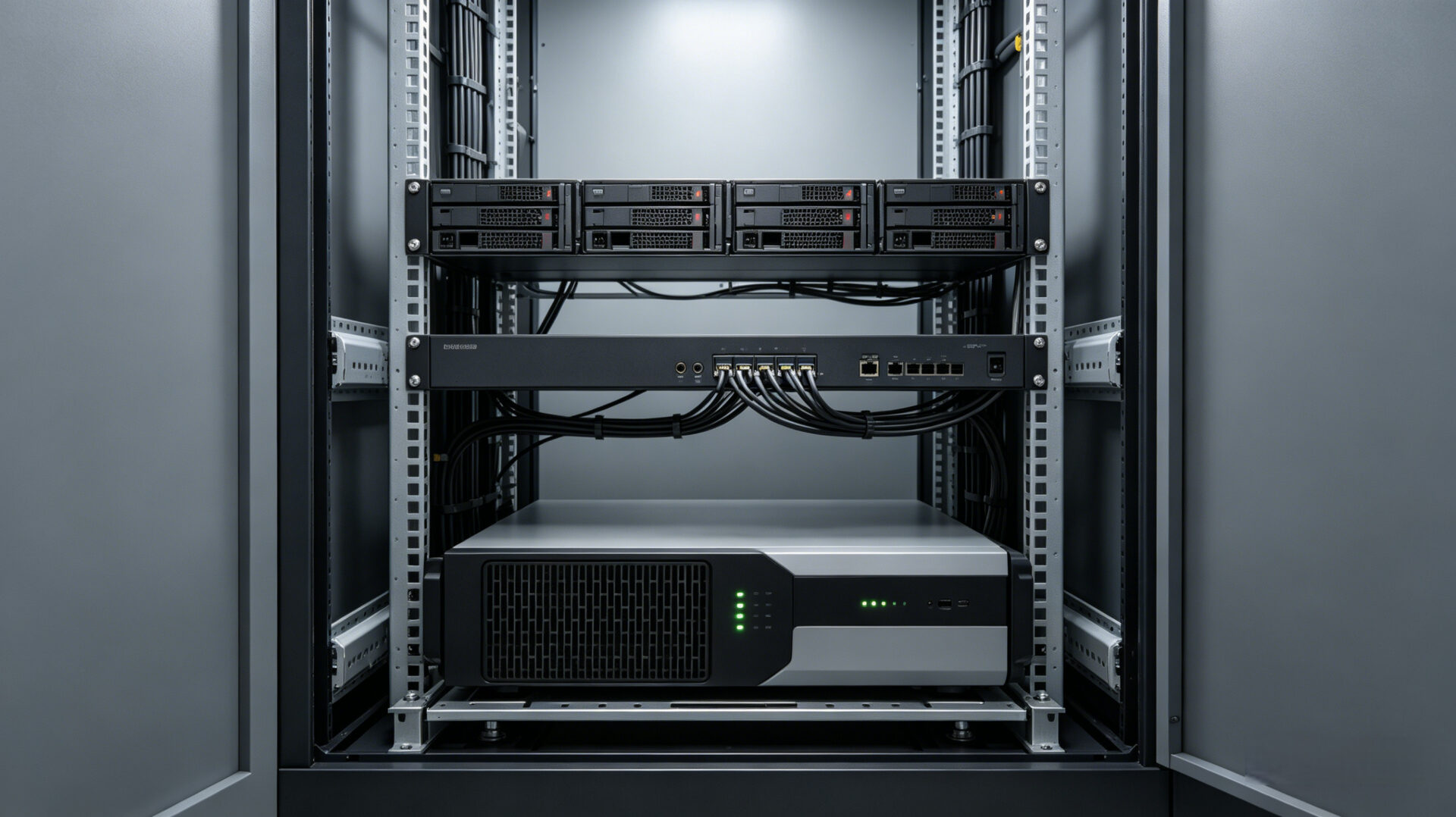

USV‑Rack‑Montage und Stromredundanz
Ein USV‑Rack‑Montageschrank muss nicht nur dem statischen Gewicht der Batteriemodule standhalten, sondern auch Vibrationen und thermische Lasten bei längerem Batteriebetrieb aufnehmen. Der TPS 42U cabinet nimmt Rack‑USV‑Systeme bis 6 kVA auf und erlaubt die empfohlene Bodenmontage für einen tiefen Schwerpunkt.
Für N+1‑redundante Konfigurationen beseitigen die zwei Netzeingänge und der großzügige Kabelmanageraum die typischen Konflikte zwischen USV‑Bypass‑Verkabelung und Serverzugang. Weitere USV‑kompatible Gehäuse finden Sie in der 19‑Zoll‑Schrankfamilie.

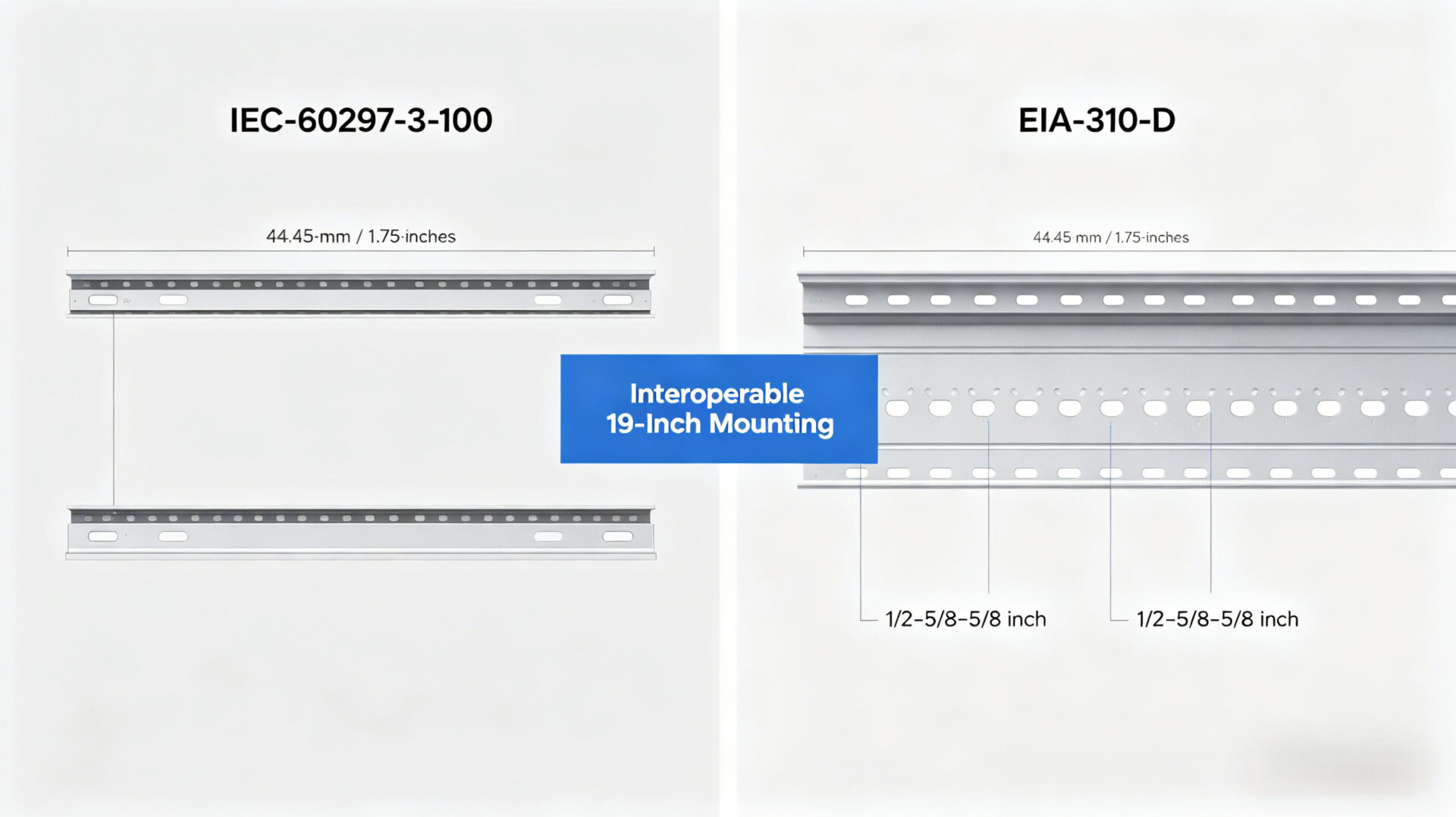

IEC‑60297‑ und EIA‑310‑D‑Konformität
IEC 60297‑3‑100 – Der internationale mechanische Standard
IEC 60297‑3‑100 definiert die grundlegenden Abmessungen der 482,6‑mm‑Reihe (19 Zoll): Frontplatten, Baugruppenträger, Chassis und Schränke. Konformität garantiert die mechanische Austauschbarkeit aller montierten Geräte – herstellerunabhängig. Die wesentlichen Maße sind: 44,45 mm (1 HE) vertikale Teilung, 465 mm horizontaler Lochabstand und tiefenorientierte Flanschgeometrie.
EIA‑310‑D – Der nordamerikanische Standard
EIA‑310‑D legt das vertikale Lochbild (1 HE = 1,75″ = 44,45 mm) und das alternierende 0,625″‑Raster fest und ist der Maßstab für Colocation‑Anbieter und Hyperscale‑Rechenzentren in den USA.
Beide Normen werden in Sicherheits‑ und EMV‑Richtlinien wie IEC 62368‑1 und CISPR 32 / EN 55032 referenziert. Einkaufsteams sollten eine Konformitätserklärung bereits in der Angebotsphase anfordern.
Anwendungsszenarien für Industrie und Rechenzentrum
Industrie‑Steuerungsschrank
Das 42‑HE‑Gehäuse dient als CNC‑Schaltschrank, SPS‑Verteilerschrank oder DCS‑Gehäuse. Optionale Vorintegration von NOT‑HALT (M32‑PV), ABB S 203M‑K32‑Schutzschaltern, Siemens‑Türkontakten und FINDER 24‑V‑Relais ist verfügbar.
- 3‑HE‑ oder 4‑HE‑Chassis‑Versionen mit vorverdrahteten Schutzschaltern
- 4,0‑mm‑Erdungskupferschiene für Potenzialausgleich
- 150°‑Türscharniere mit Schwenkhebelverriegelung für Sicherheitsinterlocks
Server‑ und Netzwerkschrank
Als dediziertes Rechenzentrums‑Rack nimmt das 42‑HE‑System bis zu 42× 1‑HE‑Server, ToR‑Switches und SAN‑Arrays auf. Perforierte Türen unterstützen den Front‑to‑Rear‑Airflow mit über 80 % Ventilationsrate, konform zu ASHRAE TC 9.9.
- Justierbare Montageschienen in 25‑mm‑Schritten
- Integrierte Kabelwanne und Montageschiene
- 0‑HE‑PDU‑Montagekanäle mit vertikalen Kabelmanagern
Stromverteilungs‑Hub
Richten Sie den Schrank als zentrales Power‑Rack mit intelligenten PDUs, USV‑Bypass‑Schaltern und messenden Stromleisten ein. Die duale Netzeinspeisung und die thermisch dimensionierte Kupferschiene unterstützen bis zu 60 kVA Drehstromverteilung.
RFQ‑Checkliste für Systemintegratoren
- Benötigte SKU: 42‑HE‑Schrank (RA1107), 3‑HE‑ oder 4‑HE‑Bracket‑Version wählen
- Geforderte statische und dynamische Lastwerte
- PDU‑Typ (horizontal/vertikal 0 HE), Phasen und Steckdosenanzahl
- USV‑Modell, Gewicht und Schienenkit‑Kompatibilität
- Türperforation und Luftmengenziel (CFM)
- Werksseitig zu integrierende Elektrik (Schutzschalter, Relais, NOT‑HALT)
- Zielzertifikate (CE, UL, VDE)
- CAD‑ oder STEP‑Modellformat
Jetzt Angebot für TPS 42‑HE‑Schrank anfordern →
Häufig gestellte Fragen
Ist der TPS 42‑HE‑Schrank sowohl IEC 60297‑ als auch EIA‑310‑D‑konform?
Ja. Der Schrank folgt dem 482,6 mm‑Montagestandard und hält das 1‑HE = 44,45 mm‑Raster beider Spezifikationen ein.
Wie hoch ist die maximale Tragfähigkeit?
1 000 kg dynamisch und 1 200 kg statisch – geeignet für schwere Servercluster, USV‑Systeme und industrielle Steuerungstechnik.
Kann ich vertikale 0‑HE‑PDUs installieren?
Ja, die rückseitigen Kanäle nehmen bis zu drei vertikale PDUs auf, und der 512,5‑mm‑Rahmenabstand bietet ausreichend Tiefe.
Welche Zertifizierungen trägt der Schrank?
Er ist gemäß CE, UL, VDE, CCC und SAA konstruiert, mit salzsprühgetesteter Pulverbeschichtung (96 h nach ASTM B117).
Wo finde ich die gesamte Produktfamilie?
Besuchen Sie die 19‑Zoll‑Schrankkategorie oder die Produktübersicht.
