Für Systemintegratoren, Schaltschrankbauer und technisch orientierte Beschaffungsteams ist die physische Werkbank, auf der Elektronik montiert, geprüft und repariert wird, nicht nur ein Möbelstück. Sie ist die primäre Verteidigung gegen eine unsichtbare, aber unerbittliche Bedrohung: elektrostatische Entladung. Ein einziges ESD‑Ereignis — für menschliche Sinne nicht wahrnehmbar — kann ein empfindliches MOSFET‑Gate‑Oxid schädigen oder den Speicher eines Mikrocontrollers korrumpieren und latente Defekte verursachen, die erst nach dem Einsatz des Produkts im Feld auftreten. Wenn ein Reparaturtechniker eine BGA‑Komponente auf einer nicht‑ESD‑Bank austauscht, kann das Ersatzteil beschädigt werden, bevor es überhaupt gelötet ist, was zu einer No‑Fault‑Found‑Rückgabe führt, die sowohl Marge als auch Reputation untergräbt.
Die TPS ESD Workbench — verfügbar in feststehenden, höhenverstellbaren und L‑förmigen Konfigurationen — wurde entwickelt, um dieses Risiko an der Quelle zu beseitigen. Durch die Bereitstellung einer vollständig konformen, statisch‑dissipativen Arbeitsfläche mit integrierter Erdung, robuster mechanischer Konstruktion und Kompatibilität mit einem vollständigen Satz von ESD‑Zubehör verwandelt die TPS‑Werkbank einen gewöhnlichen Montagetisch in einen zertifizierten EPA‑Arbeitsplatz (ESD‑Schutzzone). Dieser Artikel untersucht die TPS ESD‑Werkbank‑Plattform, mit besonderem Fokus auf das Modell Lifting‑1890, und erklärt, warum sie das Fundament einer zuverlässigen, statisch sicheren Elektronikfertigung bildet.
Warum ESD‑Werkbänke für die Elektronikmontage und Reparatur unverzichtbar sind
In einer Elektronikmontage- oder Reparaturumgebung werden ständig ESD‑empfindliche Bauelemente gehandhabt. Eine mit Mikrocontrollern, FPGAs und präzisen Analog‑ICs bestückte Leiterplatte kann bereits durch eine Entladung von nur 100 V beschädigt werden — weit unter der menschlichen Wahrnehmungsschwelle von etwa 3.000 V. Standard‑Holz- oder Metallwerkbänke bieten keinen kontrollierten Ableitpfad, sodass sich statische Ladung auf der Oberfläche, den Werkzeugen und dem Körper des Bedieners ansammeln kann. Wenn ein geladener Bediener eine Leiterplatte aufnimmt, kann die resultierende Entladung Komponenten sofort zerstören oder, schlimmer noch, latente Schäden verursachen, die den Funktionstest bestehen, aber Wochen später im Feld ausfallen.
Ein ordnungsgemäß konstruierter statisch sicherer Montagearbeitsplatz verhindert dies, indem sichergestellt wird, dass alle Oberflächen, Werkzeuge und Personen auf demselben elektrischen Potenzial gehalten werden und jede erzeugte Ladung über einen kontrollierten Widerstandspfad zur Erde abfließt. Die TPS ESD‑Werkbank erreicht dies durch eine Kombination aus einer statisch‑dissipativen HPL‑Laminat‑Arbeitsfläche, einem geerdeten Stahlrahmen und integrierten Armband‑Erdungspunkten — alles verifiziert nach den Anforderungen der IEC 61340‑5‑1. Für eine breitere Perspektive, wie ESD‑Schutz in Fertigungsqualitätssysteme integriert wird, siehe die TPS Service‑Übersicht.
Erdung und Oberflächenwiderstand: IEC 61340‑5‑1 Konformität
Das entscheidende Merkmal einer ESD workbench ist nicht ihre Höhe oder ihre Ablagen — es ist der kontrollierte elektrische Pfad von der Arbeitsfläche zur Anlagenerde. Ohne diesen Pfad ist die Werkbank lediglich ein Tisch. IEC 61340‑5‑1, die internationale Norm zum Schutz elektronischer Bauelemente vor elektrostatischen Phänomenen, definiert die Anforderungen an ein ESD‑Kontrollprogramm, einschließlich der Erdung von EPA‑Arbeitsplätzen und der Grenzwerte für den Oberflächenwiderstand.
Innerhalb einer EPA muss jede Oberfläche, auf der ESD‑empfindliche Bauelemente abgelegt werden, einen Punkt‑zu‑Erde‑Widerstand (Rgp) von unter 1 × 10⁹ Ω und einen Punkt‑zu‑Punkt‑Widerstand (Rpp) innerhalb definierter Grenzen aufweisen. Die TPS ESD‑Werkbank erreicht dies durch eine 25 mm starke HPL‑Laminat‑Oberfläche mit kontrolliertem spezifischem Widerstand und einen dedizierten Erdungspunkt am Stahlrahmen. Der Erdungspunkt wird über ein Erdungskabel mit einem integrierten 1 MΩ‑Strombegrenzungswiderstand mit der Anlagenerde verbunden — ein Standard‑Sicherheitsmerkmal, das das Personal schützt und gleichzeitig den Erdungspfad aufrechterhält. Alle TPS‑Arbeitsplätze — einschließlich des Lifting‑1890 — bewahren eine stabile ESD‑Leistung über einen relativen Luftfeuchtigkeitsbereich von 10 % bis 60 %, wodurch sie für Umgebungen mit eingeschränkter Feuchtigkeitskontrolle geeignet sind.
Arbeitsflächen‑Design: HPL‑Laminat, Haltbarkeit und Ergonomie
Die Arbeitsfläche ist die physische Schnittstelle zwischen dem Techniker und der Aufgabe. Die TPS ESD workbench verwendet eine 25 mm starke HPL‑Oberfläche in RAL 7035 Lichtgrau. HPL wird durch das Verpressen mehrerer Schichten phenolharzgetränkten Kraftpapiers unter hohem Druck und hoher Temperatur hergestellt und ergibt ein dichtes, dimensionsstabiles Material, das gegen übliche Chemikalien wie Isopropylalkohol, Flussmittelentferner und milde Säuren beständig ist.
Die ESD‑Eigenschaft wird durch die Einarbeitung leitfähiger Elemente in die Laminatstruktur erreicht und erzeugt eine dissipative Oberfläche mit kontrolliertem spezifischem Widerstand. Die 25 mm Dicke bietet die notwendige mechanische Steifigkeit, um schwere Prüfgeräte, Netzteile und Leiterplatten‑Vorrichtungen ohne Durchhängen zu tragen, während die glatte, porenfreie Oberfläche die Reinigung erleichtert und Partikelkontamination verhindert.
Das Modell Lifting‑1890 verfügt über einen elektrisch verstellbaren Höhenbereich von 720 mm bis 1.060 mm, sodass die Bediener während einer Schicht zwischen sitzender und stehender Position wechseln können. Diese Sit‑Stand‑Fähigkeit ist nicht nur ein ergonomischer Komfort; sie reduziert direkt die Ermüdung des Bedieners, verbessert die Konzentration und senkt das Auftreten von repetitiven Belastungsverletzungen, die die Lötqualität und den Durchsatz beeinträchtigen können. Der elektrische Hebemechanismus ist für eine gleichmäßige statische Last von 200 kg und eine dynamische Last von 100 kg ausgelegt, sodass die Werkbank auch bei voller Bestückung mit Instrumenten stabil bleibt. Für weitere Details zur Arbeitsflächenleistung in Elektronikumgebungen siehe die TPS News‑Sektion.
Produktübersicht: Feststehende, Hebbare und L‑förmige ESD‑Arbeitsplätze
Das TPS ESD workbench ‑Portfolio ist in drei Formfaktoren gegliedert, die jeweils für spezifische Arbeitsablaufanforderungen konzipiert sind. Alle Modelle teilen dieselben Kernmerkmale: IEC 61340‑5‑1 konforme statisch‑dissipative HPL‑Laminat‑Oberfläche, geerdeter Stahlrahmen mit RAL 7035 Pulverbeschichtung und volle Zubehörkompatibilität.
Feststehende ESD‑Arbeitsplätze
Feststehende Werkbänke sind das Fundament der Produktlinie. Verfügbar in mehreren Größenvarianten — einschließlich Fixed‑1260 (1.220 × 600 × 760 mm), Fixed‑1575 (1.550 × 750 × 760 mm) und Fixed‑1890 (1.850 × 900 × 760 mm) — unterstützen diese Werkbänke eine gleichmäßige statische Last von 500 kg. Der schwere Stahlrahmen bietet Korrosionsbeständigkeit und strukturelle Steifigkeit für dauerhafte Produktionslinieninstallationen.

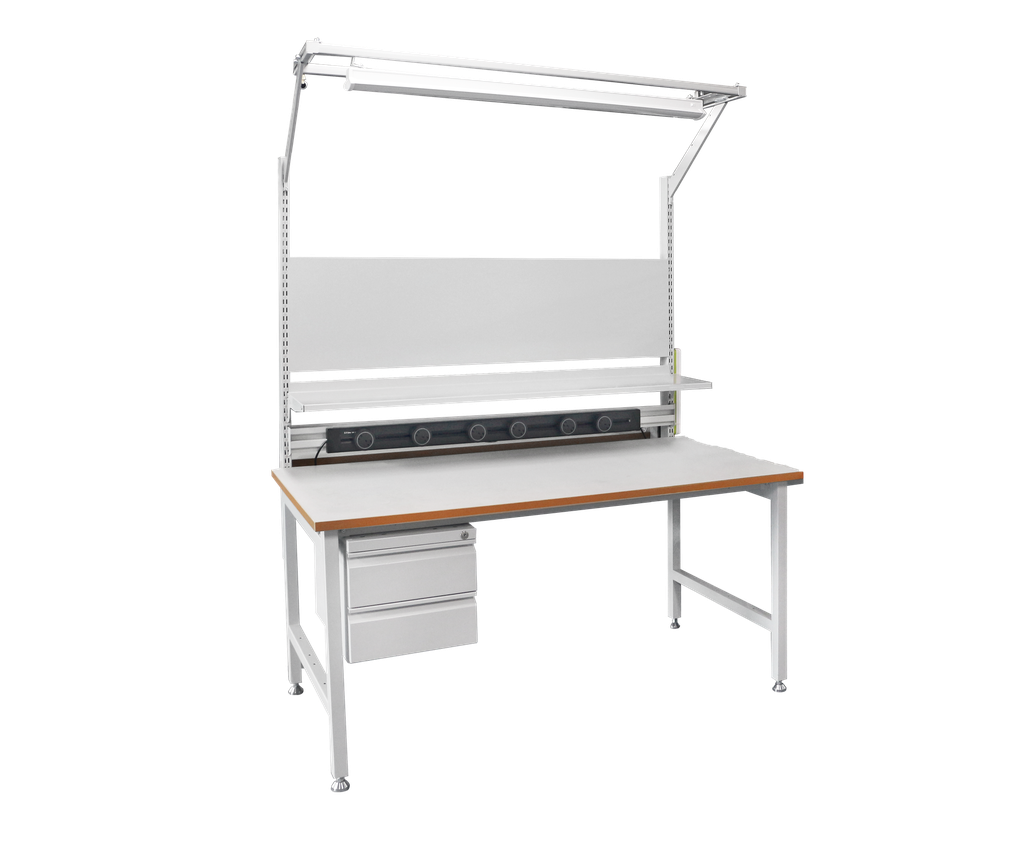

ESD Workbench Fixed-1890
Hebbare ESD‑Arbeitsplätze

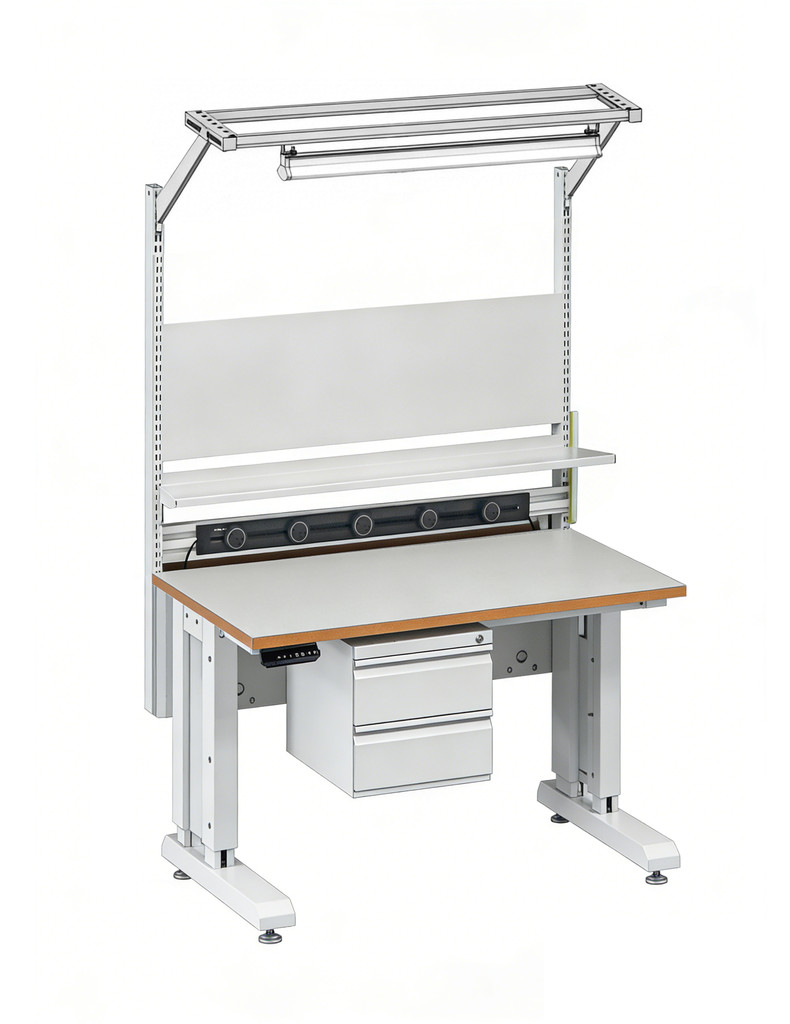

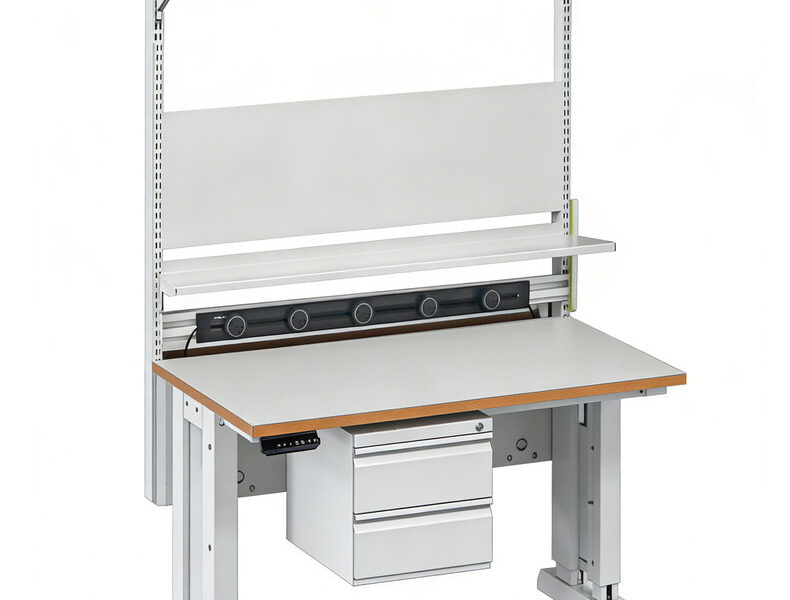

Höhenverstellbare Modelle umfassen den Lifting‑1260, Lifting‑1575 und das Flaggschiff Lifting‑1890. Diese Werkbänke verfügen über einen elektrischen Hebemechanismus mit einem Höhenbereich von 720–1.060 mm und unterstützen eine statische Last von 200 kg und eine dynamische Last von 100–130 kg je nach Modell. Der Lifting‑1890 bietet mit seiner extragroßen 1.830 × 900 mm Arbeitsfläche Platz für große Prüfaufbauten und mehrere Bediener.
L‑förmige ESD‑Arbeitsplätze

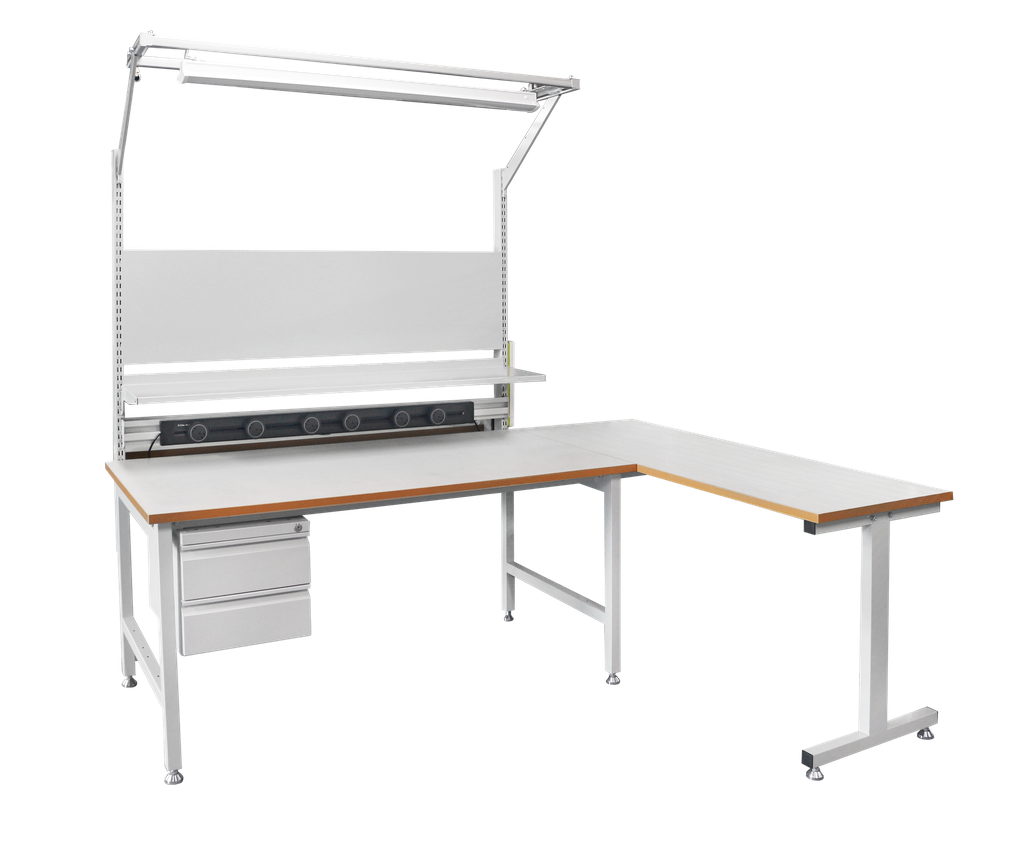

Für Labore mit begrenzter Stellfläche maximieren L‑förmige Konfigurationen die nutzbare Fläche auf kompaktem Raum. Verfügbar als L‑shaped‑12060, L‑shaped‑15375 und L‑shaped‑18390, unterstützen diese Arbeitsplätze eine gleichmäßige statische Last von 500 kg und bieten Platz für zwei gleichzeitige Bediener, ideal für kollaborative Reparatur- und Testumgebungen.
Die gesamte Produktlinie ist auf der TPS ESD‑Werkbank‑Kategorieseite verfügbar.
Zubehör‑Ökosystem: Ablagen, Beleuchtung, Schubladen und Stromschienen
Eine Werkbank ohne geeignetes Zubehör zwingt die Bediener zur Improvisation — Instrumente werden auf instabilen Oberflächen gestapelt, Kabel über den Arbeitsbereich drapiert und es wird unter unzureichender Beleuchtung gearbeitet. TPS ESD‑Arbeitsplätze sind für die Kompatibilität mit einem vollständigen Zubehör‑Ökosystem vorkonzipiert, das die Werkbank in einen vollständigen, organisierten Arbeitsplatz verwandelt.
Zum Standardzubehör gehören antistatische Stahlablagen (649 mm Tiefe) für die Instrumentenaufbewahrung, eine 40 W LED‑Leuchte (5.000 K weißes Licht) für detaillierte Inspektion und Lötarbeiten, Hängeschubladen für Werkzeug- und Komponentenaufbewahrung, eine Rückwand mit Werkzeughaltern und eine Stromschiene (deutsche Standardsteckdosen, optionale Netzwerk- und Druckluftschnittstellen) für die zentrale Stromverteilung. Alle Zubehörteile teilen die RAL 7035‑Ausführung und sind für die Schnellmontage ausgelegt, was eine Neukonfiguration bei sich ändernden Arbeitsabläufen ermöglicht.
Anwendungsszenarien: Montage, Reparatur und Qualitätskontrolle
TPS ESD‑Werkbänke erfüllen drei Hauptrollen in Elektronikfertigungs- und Serviceumgebungen:
- Elektronikmontage: In Leiterplatten‑Bestückungslinien bietet die Werkbank eine statisch sichere Oberfläche für manuelle Platzierung, Löten und Inspektion. Die extragroße Fläche des Lifting‑1890 nimmt mehrere Leiterplatten und Montagevorrichtungen auf, während die Höhenverstellbarkeit den Bedienern erlaubt, ihre Haltung für Präzisionslötarbeiten zu optimieren.
- Reparatur- und Nacharbeitsplätze: Für Reparaturtechniker, die Rückläufer bearbeiten, stellt die Werkbank sicher, dass ESD‑empfindliche Komponenten während der Demontage, Diagnose und Wiederzusammenbau geschützt sind. Der integrierte Armband‑Erdungspunkt und die dissipative Oberfläche verhindern Ladungsaufbau während der Handhabung.
- Qualitätskontroll- und Prüfplätze: In QC‑Laboren unterstützt die Werkbank Prüfgeräte, Oszilloskope und Tastköpfe in einer geerdeten Umgebung und eliminiert Messfehler durch statische Störungen. Die Zubehörablagen organisieren Prüfleitungen und Adapter und reduzieren Unordnung und Rüstzeit.
RFQ‑Checkliste für ESD‑Werkbänke
- Arbeitsplatztyp: Feststehend, höhenverstellbar (Hebbar) oder L‑förmige Konfiguration.
- Abmessungen: Gewünschte Arbeitsflächenabmessungen (L × B × H in mm) oder Standardgröße wählen.
- Lastanforderungen: Maximale statische und dynamische Last pro Arbeitsplatz.
- Zubehör: Antistatische Stahlablage, LED‑Leuchte, Hängeschublade, Rückwand, Stromschiene, ESD‑Stuhl.
- Oberflächenausführung: Standard RAL 7035 HPL‑Laminat‑Oberfläche oder kundenspezifische Farbanforderungen.
- Konformitätsdokumentation: IEC 61340‑5‑1 Konformitätszertifikat, Oberflächenwiderstands‑Prüfberichte.
- Stückzahl und Zeitplan: Anzahl der Arbeitsplätze und Lieferzeitplan.
Durchsuchen Sie TPS ESD‑Werkbank‑Lösungen und fordern Sie ein Angebot an →
Häufig gestellte Fragen
Welcher Norm entspricht die TPS ESD‑Werkbank?
TPS ESD‑Arbeitsplätze sind vollständig konform mit IEC 61340‑5‑1:2016, der internationalen Norm zum Schutz elektronischer Bauelemente vor elektrostatischen Phänomenen. Die Konformität wird durch Punkt‑zu‑Punkt- und Punkt‑zu‑Erde‑Widerstandsmessungen verifiziert, stabil über 10 % bis 60 % relative Luftfeuchtigkeit.
Was ist der Unterschied zwischen den feststehenden, hebbaren und L‑förmigen ESD‑Arbeitsplätzen?
Feststehende Arbeitsplätze bieten eine permanente, 760 mm hohe Arbeitsfläche mit 500 kg statischer Tragfähigkeit. Hebbare Arbeitsplätze verfügen über eine elektrische Höhenverstellung (720–1.060 mm) für Sit‑Stand‑Ergonomie, mit 200 kg statischer Last. L‑förmige Konfigurationen maximieren den Platz für Zwei‑Bediener‑Arbeitsabläufe, ebenfalls mit 500 kg statischer Last.
Kann die TPS ESD‑Werkbank schwere Prüfgeräte tragen?
Ja. Der Lifting‑1890 unterstützt eine gleichmäßige statische Last von 200 kg und eine dynamische Last von 100 kg, ausreichend für mehrere Oszilloskope, Netzteile und Prüfvorrichtungen. Feststehende Modelle unterstützen bis zu 500 kg statische Last.
Welches Zubehör ist mit der TPS ESD‑Werkbank kompatibel?
Ein vollständiges Zubehör‑Ökosystem ist verfügbar, einschließlich antistatischer Stahlablagen, 40 W LED‑Leuchten, Hängeschubladen, Rückwänden mit Werkzeughaltern, Stromschienen mit deutschen Standardsteckdosen und ESD‑Stühlen. Alle Zubehörteile sind für die Schnellmontage und werkzeuglose Neukonfiguration ausgelegt.
Wo finde ich die vollständigen Produktspezifikationen?
Besuchen Sie die TPS ESD‑Werkbank‑Kategorieseite oder kontaktieren Sie den TPS‑Vertrieb über die TPS Services‑Seite für detaillierte Datenblätter.
