Für Systemintegratoren, Schaltschrankbauer und Einkaufsteams, die Elektronik der nächsten Generation entwickeln, ist die Bestückung von ultrafeinen Raster- und hochdichten BGA-Komponenten kein Routineprozess – es ist eine Herausforderung der Präzisionsfertigung, die leistungsfähige EMS-Partner von denen unterscheidet, die nicht liefern können. Ein µBGA mit 0,4 mm Raster und 400 Lötkugeln lässt keinen Raum für Fehler. Eine falsch ausgerichtete Bestückung, ein Hohlraum in einer verdeckten Lötstelle oder eine thermische Abweichung während des Reflow-Lötens können eine gesamte hochwertige Baugruppe unbrauchbar machen.
Die SMT assembly services von TPS Elektronik wurden entwickelt, um diese Herausforderung zu meistern: moderne Bestückungsautomaten für ultrafeine Raster-Komponenten, kontrollierte Reflow-Profile für hohlraumfreies BGA-Löten und umfassende Prüfung einschließlich 3D-AOI und Röntgen für verdeckte Lötstellen. Von der DFM-Prüfung bis zur Serienproduktion liefert TPS hochdichte Leiterplattenbaugruppen nach IPC-A-610 Klasse 2 oder Klasse 3, zertifiziert nach ISO 9001, ISO 13485 und IATF 16949.
1. Die BGA-Bestückungs-Herausforderung: Warum Standard-SMT-Linien versagen
Eine Standard-SMT-Linie, die 4-lagige FR-4-Platinen mit 0603-Passivbauteilen und QFP-ICs bestückt, arbeitet innerhalb breiter Prozessfenster. Dieselbe Linie kann eine 12-lagige HDI-Platine mit 01005-Komponenten, blinden Mikrovias und BGAs mit 0,4 mm Raster nicht ohne grundlegende Änderungen an Schablonendesign, Lotpastenauswahl, Reflow-Profilierung und Prüfmethodik bestücken. Das Prozessfenster verengt sich mit zunehmender Komponentendichte erheblich.
Hier versagen viele Leiterplattenbestückungsdienste. Ein Anbieter, der „BGA-Fähigkeit“ vermarktet, verfügt möglicherweise nicht über die zur Überprüfung verdeckter Lötstellen erforderliche Röntgenprüfung. Ein Anbieter, der „Rigid-Flex-Erfahrung“ beansprucht, verfügt möglicherweise nicht über die speziellen Trägervorrichtungen, die ein Verziehen der Flexbereiche während des Reflow-Lötens verhindern. Für Systemintegratoren und Einkaufsteams, die Partner für komplexe Leiterplattenbaugruppen bewerten, bedeuten diese Fähigkeitslücken ein direktes Projektrisiko – manifestiert in niedriger Erstausbeute, unvorhersehbaren Lieferzeiten oder Feldausfällen, die Margen und Reputation schädigen.
TPS Elektronik begegnet diesem Problem mit einem integrierten EMS-Ansatz. Der Leiterplattenbestückungsservice ist in eine breitere Fertigungsinfrastruktur eingebettet, die Komponentenbeschaffung, DFM-Engineering, mechanische Integration und Endprüfung umfasst. Für hochdichte BGA-Bestückung und Feinraster-Leiterplattenbestückung stellt diese Integration sicher, dass jeder Aspekt des Bestückungsprozesses kontrolliert und dokumentiert wird.
2. Moderne Ausrüstung für ultrafeine Raster und Mikrobauteile
Die hochdichte Leiterplattenbestückung erfordert Ausrüstung, die Komponenten mit außergewöhnlicher Präzision bei gleichzeitig hohem Durchsatz bestücken kann. Die SMT-Linien von TPS Elektronik verfügen über Hochgeschwindigkeits-Bestückungsautomaten, die ultrafeine Raster-Komponenten bis hinunter zu 01005 (metrisch) verarbeiten können. Dies gewährleistet perfekte Lötstellen für komplexe Komponenten wie BGAs und QFNs, die für die hochdichte Leiterplattenbestückung entscheidend sind.
Zu den wichtigsten Ausrüstungsmerkmalen für die fortgeschrittene SMT-Bestückung gehören:
- Hochgeschwindigkeitsbestückung: Moderne automatisierte Bestückung erreicht bis zu ~80.000 Bauteile pro Stunde mit einer Bestückungsgenauigkeit von etwa ±25 µm, abhängig von Ausrüstung, Design und Prozesseinstellungen
- Bildverarbeitungssysteme: Fortschrittliche Komponentenausrichtungskameras gewährleisten die präzise Platzierung von ultrafeinen Raster-BGAs mit minimalem Versatz
- Mehrzonen-Reflow-Öfen: Profiliert für exaktes thermisches Management komplexer thermischer Profile für HDI- und BGA-Baugruppen
- 3D-Lotpasteninspektion (SPI): Überprüft das Pastenvolumen und die -form auf Pads, die nur 0,2 mm × 0,3 mm groß sein können
Für Mikro-BGA-Leiterplattenbestückung stellt die Kombination aus hochpräziser Bestückung und präziser Prozesskontrolle sicher, dass selbst die kleinsten Komponenten korrekt platziert und zuverlässig gelötet werden. TPS unterstützt sowohl bleifreie (RoHS/REACH) als auch bleihaltige Lötprofile mit dokumentierter Rückverfolgbarkeit und klaren Build-Reports.
3. Prozesskontrolle: Schablonendesign, Pastendruck und Reflow-Profile
Die hochdichte BGA-Bestückung erfordert eine sorgfältige Prozesskontrolle in jeder Phase der SMT-Linie. Der Ansatz von TPS Elektronik für fortgeschrittene SMT assembly services umfasst eine strenge Kontrolle von Schablonendesign, Lotpastendruck und Reflow-Profilierung.
Schablonendesign für HDI und Feinraster-Komponenten:
Das Schablonendesign für HDI erfordert oft gestufte Schablonen mit unterschiedlichen Dicken für Feinraster- und Grobrasterbereiche auf derselben Platine. TPS unterstützt dies durch seinen Schablonenbeschaffungs- und Qualifizierungsprozess und stellt sicher, dass Öffnungsverhältnisse und Druckparameter für jedes spezifische Leiterplattendesign optimiert sind. Die typische Rakelkraft wird zwischen 22–67 N (5–15 lbf) für eine konsistente Pastenablagerung kalibriert.
Lotpasteninspektion (SPI):
TPS verwendet 3D-SPI, um das Lotpastenvolumen und die -form auf jedem Pad vor der Komponentenbestückung zu überprüfen. Dies ist besonders wichtig für Feinraster-BGA-Pads, wo Pastenvolumenschwankungen zu Öffnungen, Brücken oder Hohlräumen führen können. TPS kontrolliert die BGA- und QFN-Bestückungsqualität durch eine Kombination aus Prozesskontrolle und Inspektion.
Reflow-Profilierung:
BGA-Komponenten erfordern kontrollierte Reflow-Atmosphären und präzise thermische Profile. TPS entwickelt und validiert für jede Baugruppe Reflow-Profile und verwendet bei Bedarf thermische Coupons zur Profilverifikation. Feinraster-, uBGA/CSP/QFN- und 01005-Passivbauteile werden mit hohlraumarmen Reflow-Profilen verarbeitet, um Hohlräume zu minimieren und zuverlässige Lötstellen zu gewährleisten.
4. Prüfung und Qualität: 3D-AOI und Röntgen für verdeckte Lötstellen
BGA-Komponenten stellen eine besondere Prüfungsherausforderung dar: Die Lötstellen sind unter dem Bauteilkörper verborgen und für die optische Standardprüfung unsichtbar. TPS Elektronik begegnet diesem Problem mit 3D-AOI- und Röntgenprüfung für BGAs und BTCs.
3D-Automatische Optische Inspektion (AOI):
Die 3D-AOI prüft sichtbare Aspekte der Baugruppe, einschließlich Bestückungsgenauigkeit, Lötstellenform und Oberflächendefekten. Bei Feinraster-Komponenten bietet die 3D-AOI die erforderliche Auflösung, um feine Defekte zu erkennen, die eine 2D-Inspektion übersehen würde.
Röntgenprüfung:

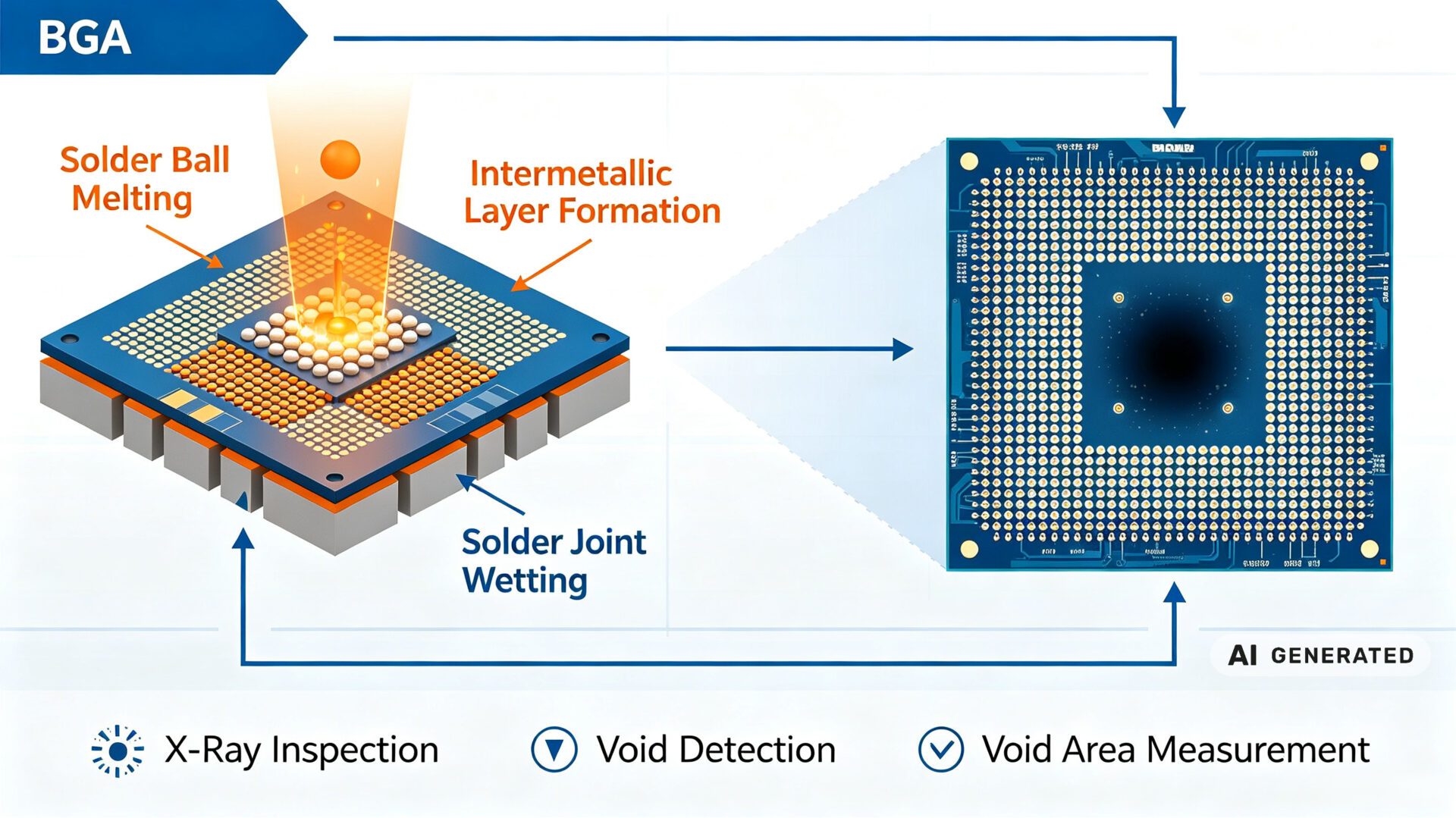

Die Röntgenprüfung ist für die Überprüfung verdeckter Lötstellen unter BGAs, QFNs und anderen bodenseitig kontaktierten Bauteilen unerlässlich. TPS verwendet Röntgen zur Erkennung von:
- Löthohlräumen: Hohlräumen in BGA-Lötstellen, die die mechanische und elektrische Zuverlässigkeit beeinträchtigen können
- Brückenbildung: Unbeabsichtigten Lötverbindungen zwischen benachbarten Kugeln
- Unzureichendem Lot: Verbindungen mit unzureichendem Lotvolumen
- Fehlausrichtung: Komponenten, die nicht richtig auf ihren Pads zentriert sind
Typische Maßnahmen zur BGA-Prozesskontrolle umfassen Pastenvolumenmanagement, kontrollierte Reflow-Atmosphäre, Röntgenprüfung verdeckter Verbindungen und den Einsatz thermischer Coupons zur Profilverifikation. Solche Kontrollen sind besonders wichtig in regulierten Bereichen wie der Medizin- und Automobilelektronik.
Für BGA-Nacharbeit und -Bestückung bietet TPS auch Nacharbeits- und Reparaturdienste an, einschließlich NPI-Inbetriebnahme, ECO-Umsetzung, BGA-Reball/Rework und Lifecycle-Support für OEM-Programme.
5. Mikrobauteile-Fähigkeit: 01005 und darüber hinaus
Hochdichte Leiterplattenbaugruppen sind zunehmend auf Mikrobauteile angewiesen, um die erforderliche Funktionalität auf begrenztem Platinenraum zu erreichen. 01005-metrische Passivbauteile gehören zu den kleinsten verfügbaren Standardkomponenten – sie messen nur 0,4 mm × 0,2 mm – und stellen erhebliche Handhabungs- und Bestückungsherausforderungen dar.
Die hochdichte SMT-Bestückung von TPS Elektronik umfasst die zuverlässige Bestückung von 01005-Passivbauteilen, QFN-Komponenten und uBGA/CSP-Gehäusen. Wichtige Überlegungen für die Mikrobauteil-Bestückung sind:
- Schablonendesign: Optimierte Öffnungsverhältnisse für konsistente Pastenablagerung auf winzigen Pads
- Bestückungsprogrammierung: Spezielle Bestückungsparameter für kleine, leichte Komponenten ohne Fehlausrichtung
- Reflow-Profilierung: Hohlraumarme Profile, die Hohlräume minimieren und Tombstoning verhindern
- Prüfung: 3D-AOI mit ausreichender Auflösung zur Überprüfung von Bestückung und Lötstellenqualität
Für Mikroelektronik-SMT-Bestückung ist die Fähigkeit, 01005 und andere Mikrobauteile zuverlässig zu bestücken, ein entscheidendes Unterscheidungsmerkmal. Die Hochgeschwindigkeits-Bestückungsautomaten von TPS sind in der Lage, ultrafeine Raster-Komponenten bis hinunter zu 01005 (metrisch) zu verarbeiten und gewährleisten so perfekte Lötstellen für komplexe Komponenten wie BGAs und QFNs.
6. TPS-Fortgeschrittene SMT-Bestückungsfähigkeiten
Die SMT assembly services von TPS Elektronik für ultrafeine Raster- und hochdichte BGA-Komponenten kombinieren moderne Ausrüstung, Prozesskontrolle und umfassende Qualitätssicherung in einem einzigen integrierten Workflow.
Bestückungsfähigkeiten:
- Oberflächenmontage (SMT): Feinraster, uBGA/CSP/QFN, 01005-Passivbauteile mit hohlraumarmen Reflow-Profilen
- Durchkontaktierung (THT): Selektiv-, Wellen- oder kontrolliertes Handlöten mit Vorrichtungen und AOI
- Misch- & Spezialprozesse: Rigid-Flex und Flex, Press-Fit, Abschirmungen, Kühlkörper, LED-Optiken, Magnetik-Integration
- Box-Build-Integration: Thermomanagement und Endmontage
Engineering-Unterstützung:
- DFM/DFA-Feedback: Frühzeitige Designprüfung zur Optimierung von Herstellbarkeit und Prüfbarkeit
- Prototyping & NPI: Schnelle Schablonen, zügiges Kitting, klare Build-Notes; EVT-Inbetriebnahme und Rework
- Turnkey-Beschaffung: Full- oder Teil-Turnkey: BoM-Sourcing, Wareneingangs-QC, Fertigung und Logistik
Qualität und Prüfung:
- 3D-AOI & Röntgen für BGAs/BTC: Umfassende Prüfung sichtbarer und verborgener Lötstellen
- ICT, Flying-Probe, Boundary-Scan, FCT: In-Circuit- und Funktionstests mit Firmware-Flash
- IPC-A-610 Klasse 2/3-Konformität: Dokumentiert nach höchsten Verarbeitungsstandards
- Serialisierung & MES-Anbindung: Vollständige Rückverfolgbarkeit und Qualitätsdokumentation
- Ionische Sauberkeitsprüfungen: Überprüfung der Platinenreinheit für Zuverlässigkeit
Zertifizierungen:
- ISO 9001: Qualitätsmanagementsystem
- ISO 13485: Qualitätsmanagement für Medizinprodukte
- IATF 16949: Qualitätsmanagement für die Automobilindustrie
TPS unterstützt Projekte vom Rapid Prototyping bis zur Hochvolumenserienproduktion mit dokumentierten Prozessen, die Wiederholbarkeit und Rückverfolgbarkeit in jeder Phase gewährleisten. Für hochdichte Verbindungsbaugruppen und fortschrittliche Leiterplattenbestückungstechnologie bietet TPS die Fähigkeiten, Qualität und Dokumentation, die komplexe Elektronikprojekte erfordern.
