Für Systemintegratoren und Prüfingenieure, die Präzisionsmesslabore betreiben, ist die Werkbank nicht nur ein Möbelstück. Sie ist das physische Fundament. Auf dem empfindliche Instrumente, Netzteile, Oszilloskope und Spektrumanalysatoren eingesetzt werden. Eine Werkbank, die elektrostatische Entladungen nicht kontrolliert, die Kabelführung nicht handhabt oder die Instrumentenmontage nicht unterstützt, verursacht Messfehler, die sich über jeden auf dieser Oberfläche gewonnenen Datenpunkt vervielfachen.
TPS Elektronik adressiert diese Anforderungen mit einer umfassenden Linie labortauglicher ESD-Tischlösungen. Jeder Arbeitsplatz im TPS-Portfolio integriert eine statisch-dissipative laminierte Arbeitsfläche, modulare Zubehörmontage, konfigurierbares Kabelmanagement und die Konformität mit IEC 61340-5-1. Der internationalen Norm zum Schutz elektronischer Bauelemente vor elektrostatischen Phänomenen. Beschaffungsteams, die diese Werkbänke spezifizieren, erhalten eine einheitliche Lösung für ESD-sichere Laborinfrastruktur, die die Lieferantenanzahl reduziert und die Abnahmedokumentation vereinfacht.
Warum ESD-Kontrolle für Labor-Test- und Messumgebungen wichtig ist
In Präzisionsmessumgebungen ist die elektrostatische Entladung nicht nur ein Zuverlässigkeitsproblem für die zu testenden Komponenten. Sie ist eine direkte Quelle von Messunsicherheit. Statische Ladung, die sich auf einer nicht-dissipativen Arbeitsfläche ansammelt, koppelt kapazitiv in hochohmige Messschaltungen ein und verzerrt die Messwerte von Digitalmultimetern, Oszilloskop-Tastköpfen und Spektrumanalysatoren. Ein Prüfingenieur, der versucht, einen rauscharmen Verstärker auf einer nicht-ESD-Bank zu charakterisieren. Verbringt möglicherweise Stunden damit, scheinbare Rauschböden zu verfolgen, die in Wirklichkeit Artefakte des Arbeitsplatzes selbst sind.
TPS ESD-Arbeitsplätze eliminieren diese Variable, indem sie sicherstellen, dass die gesamte Arbeitsfläche einen kontrollierten Widerstandspfad zur Erde aufrechterhält. Die 25mm HPL-Laminat-Oberfläche bietet eine statisch-dissipative Fläche. Die die Oberflächenwiderstandsanforderungen von ANSI/ESD S20.20 erfüllt: Widerstand gegen Erde (Rtg) unter 1×10⁹ Ohm für Oberflächen, die mit ESD-empfindlichen Gegenständen in Kontakt kommen. Innerhalb eines ESD-geschützten Bereichs (EPA) fordert IEC 61340-5-1, dass alle Arbeitsflächen, Ablagen und zugänglichen leitfähigen Elemente eine Potenzialausgleichsverbindung zu einem gemeinsamen Erdungspunkt aufrechterhalten. Der TPS-Arbeitsplatzrahmen — in RAL 7035 Pulverbeschichtung ausgeführt — und die ESD-HPL-Laminat-Oberfläche bilden gemeinsam eine vollständig konforme EPA-Grundlage, wenn sie über die integrierten Erdungspunkte an die Anlagenerde angeschlossen sind.
Für weiteren Kontext, wie elektrostatischer Schutz in übergreifende Fertigungsqualitätssysteme integriert wird, siehe die TPS-Übersicht über Services. Zusätzliche technische Details zur Oberflächenmaterial-Leistung sind in der TPS-Analyse zur Effizienz von Aluminium-Kühlkörpern verfügbar — relevant, wenn wärmeabgebende Testgeräte auf ESD-Arbeitsflächen platziert werden.

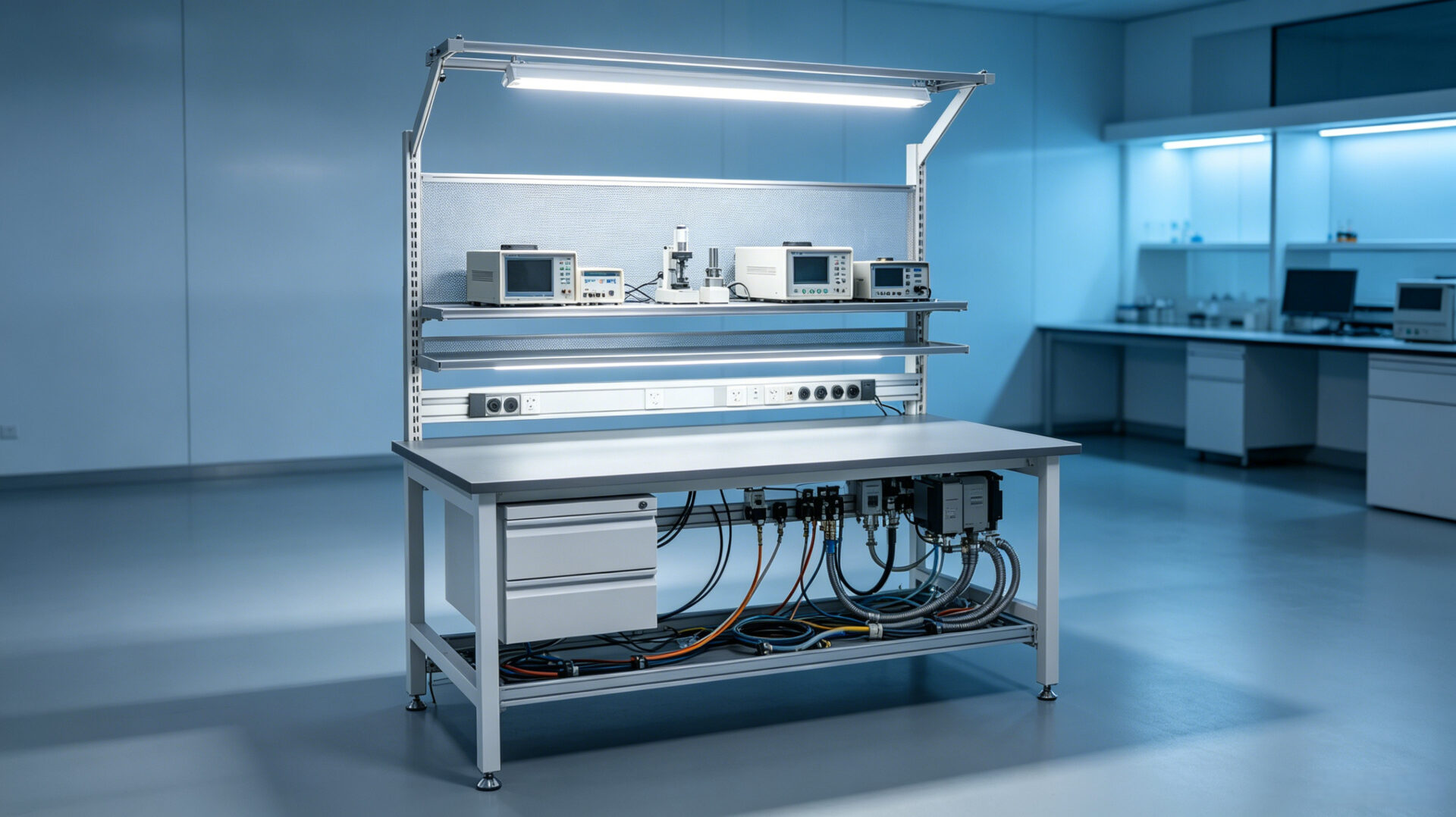

Kabelmanagementsysteme: Organisation von Strom-, Daten- und Druckluftleitungen
Ein Laborarbeitsplatz, der einen Spektrumanalysator, zwei Oszilloskope, ein programmierbares DC-Netzteil und einen Test-PC beherbergt, erzeugt ein erhebliches Kabelaufkommen. Netzkabel, BNC-Kabel, USB-Leitungen und Tastkopfverbindungen verwickeln sich schnell, wenn sie nicht systematisch geführt werden. Diese Unordnung ist nicht nur ein ästhetisches Problem: schlecht geführte Kabel verursachen mechanische Belastungen an den Instrumentensteckern, schaffen Stolperfallen und — entscheidend — ermöglichen unbeabsichtigte Antennenstrukturen, die elektromagnetische Störungen in empfindliche Messaufbauten abstrahlen oder einkoppeln.
Unkontrollierte Kabel bringen mehrere betriebliche Risiken in einer Laborumgebung mit sich. Lose über die Tischfläche hängende Messleitungen können an Gerätekanten hängenbleiben und bei kritischen Messungen plötzlich abreißen. Gebündelte Kabel ohne Trennung zwischen Strom- und Signalleitungen werden zu unbeabsichtigten Koppelpfaden für Störsignale und verschlechtern die erfasste Signalqualität. Eine Ansammlung nicht verankerter Kabel überträgt bei jeder Neupositionierung von Geräten mechanische Spannungen direkt auf die Lötstellen der Steckverbinder wertvoller Instrumente, was zu vorzeitigen Steckerausfällen und intermittierenden Messfehlern führt, die notorisch schwer zu diagnostizieren sind.
TPS adressiert das Kabelmanagement als integriertes Designmerkmal, nicht als nachträglichen Gedanken. Das modulare Rahmendesign ermöglicht Kabelführungskanäle unter der Arbeitsfläche und entlang der Rückseite des Arbeitsplatzes. Stromschienen, die am hinteren Rahmen montiert sind, bieten organisierte Anschlusspunkte für elektrische Energie, Netzwerkverbindungen und Druckluftschnittstellen — wodurch alle Versorgungsanschlüsse an einem zugänglichen Ort konsolidiert werden, anstatt über die Tischplatte verstreut zu sein. Dieser systematische Ansatz zum Kabelmanagement eliminiert die üblichen Fehlerquellen, die mit unkontrollierter Verkabelung verbunden sind.
Der industrieübliche Ansatz — pulverbeschichtete Stahl-Kabelwannen, die unter der Tischplatte montiert sind — bietet eine organisierte und sichere Führung für alle Strom-, Daten- und Druckluftleitungen. TPS-Arbeitsplätze verfolgen eine ähnliche Philosophie: Kabel werden durch Kanäle geführt, die in den modularen Rahmen integriert sind, wobei hintere Eintrittspunkte die Leitungen von der Arbeitsfläche fernhalten. Dieses System hält die Arbeitsfläche für Instrumente frei und gewährleistet gleichzeitig vollen Zugang zu den Kabeln für die Neukonfiguration. Für Umgebungen mit häufigen Gerätewechseln — wie F&E-Labore oder Mehrzweck-Prüfplätze — ermöglicht das Schnellmontage-Design der TPS-Zubehörteile eine werkzeuglose Neupositionierung der Kabelmanagement-Komponenten, in Übereinstimmung mit der breiteren modularen Designphilosophie, die das gesamte TPS ESD-Workshop-Sortiment kennzeichnet.

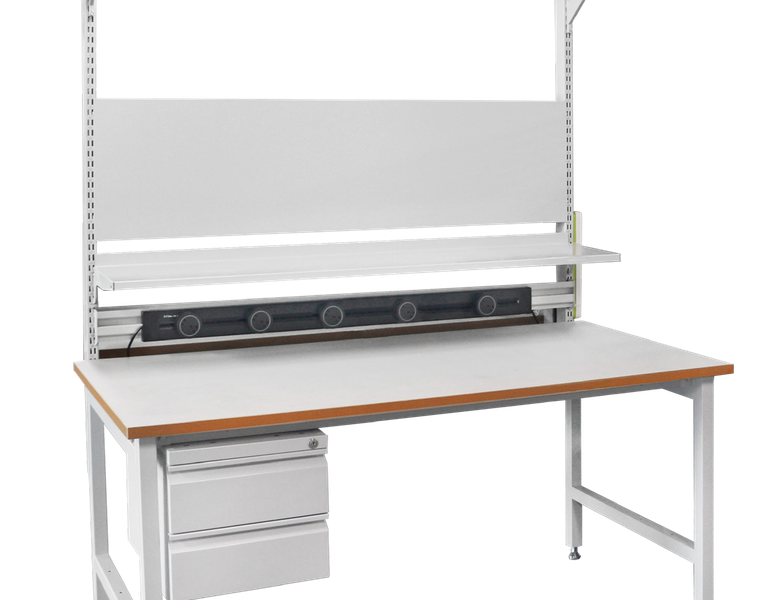

Instrumentenablage und Stromschienen-Integration
Test- und Messlabore akkumulieren Instrumente. Oszilloskope, Signalgeneratoren, Spektrumanalysatoren und Multimeter konkurrieren um horizontale Tischfläche. Ohne eine vertikale Lagerstrategie stapeln sich Instrumente unsicher, Belüftungswege werden blockiert, und der Arbeitsraum schrumpft auf einen Punkt, an dem produktives Arbeiten schwierig wird.
TPS ESD-Arbeitsplätze adressieren dies durch konfigurierbare antistatische Stahlablagen. Die Standardablage hat eine Tiefe von 649mm und trägt eine ESD-sichere Lackierung in RAL 7035, passend zum Arbeitsplatzrahmen. Schwere Instrumente — wie ältere Spektrumanalysatoren mit einem Gewicht von 15–25 kg — benötigen eine Ablage, die sich unter Last nicht durchbiegt. Das in den modularen Rahmen integrierte TPS-Ablagesystem verteilt das Gewicht durch die Stahlstruktur, anstatt sich auf freitragende Halterungen zu verlassen. Für L-förmige Konfigurationen mit zwei Bedienern können Ablagen so positioniert werden, dass sie beide Bediener gleichzeitig bedienen und die Notwendigkeit doppelter Instrumentierung reduzieren.
Ergänzend zur physischen Ablage kommt die integrierte Stromschiene — ein Merkmal, das die Instrumenten-Stromverteilung konsolidiert. Anstatt einzelne Netzkabel von jedem Instrument zu Wandsteckdosen zu führen (was Erdschleifen verursacht und Bodenfläche verbraucht), bietet die Stromschiene mehrere Standardsteckdosen, RJ45-Netzwerkanschlüsse und Druckluftschnittstellen an einem einzigen zugänglichen Ort entlang der Rückseite des Arbeitsplatzes. Diese Konsolidierung vereinfacht sowohl die Ersteinrichtung als auch die spätere Neukonfiguration. Die Stromschiene ist mit internationalen elektrischen Standards kompatibel und unterstützt die vielfältigen Anforderungen globaler Labore.

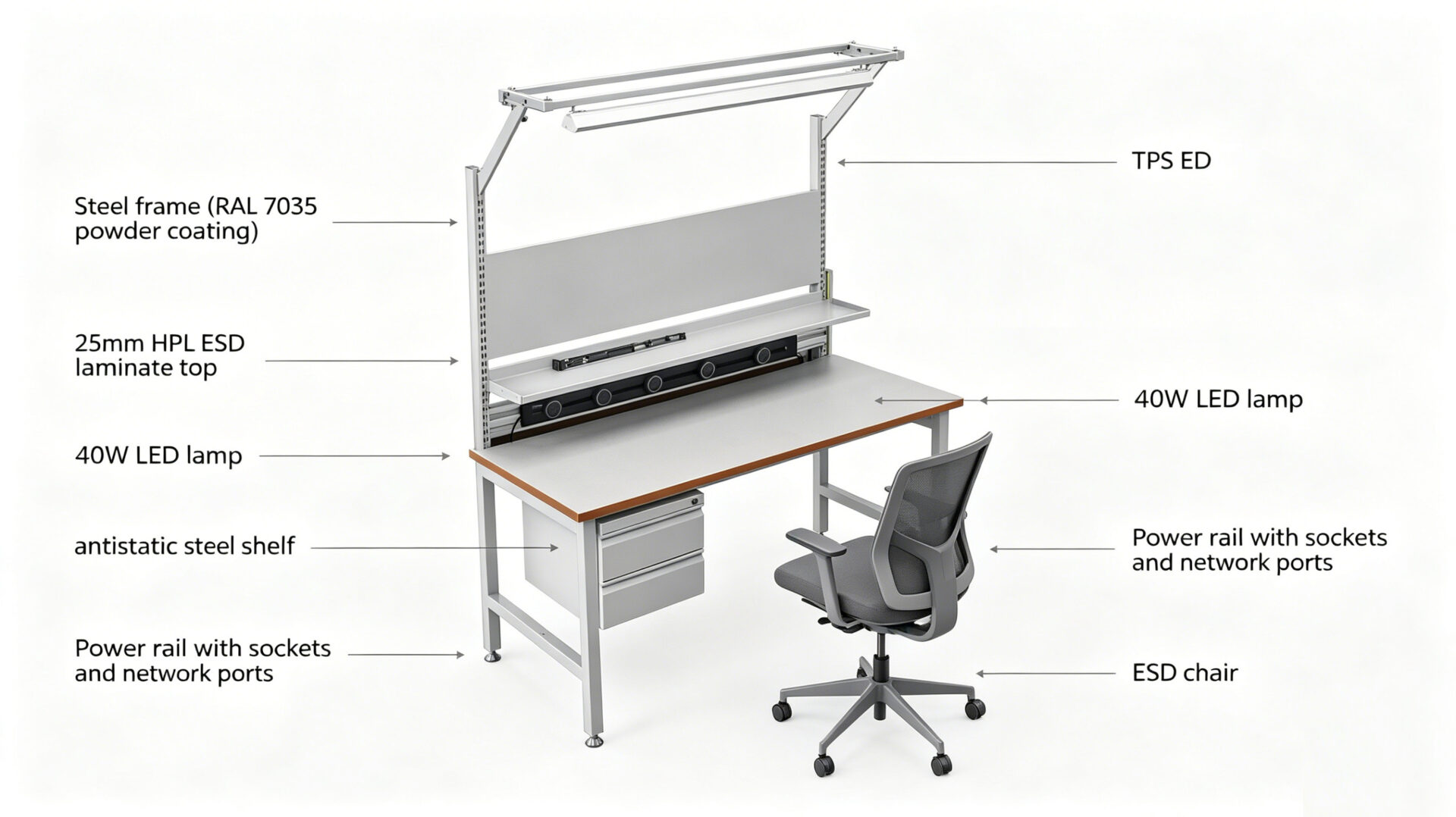

Arbeitsflächen-Design für Präzisionsmessanwendungen
Die Arbeitsfläche ist der Ort, an dem Physik auf Technik trifft. Für Präzisionsmessungen muss die Oberfläche mehrere Randbedingungen gleichzeitig erfüllen: statische Ableitung, mechanische Ebenheit, chemische Beständigkeit und thermische Stabilität. Die TPS-Arbeitsplätze verwenden eine 25mm dicke HPL (Hochdrucklaminat)-Oberfläche in RAL 7035 Lichtgrau. HPL wird durch das Verpressen mehrerer Schichten von phenolharzgetränktem Kraftpapier unter hohem Druck und hoher Temperatur hergestellt, wodurch ein Material entsteht, das dicht, dimensionsstabil und beständig gegen übliche Laborchemikalien einschließlich Isopropylalkohol, milden Säuren und Reinigungslösungsmitteln ist.
Die ESD-Eigenschaft von HPL-Laminat wird durch die Einarbeitung leitfähiger Elemente in die Laminatstruktur erreicht, wodurch eine Oberfläche mit kontrolliertem spezifischem Widerstand typischerweise im Bereich von 1×10⁶ bis 1×10⁹ Ohm entsteht. Dieser Bereich ist dissipativ und nicht leitend — das bedeutet, statische Ladung fließt mit kontrollierter Geschwindigkeit zur Erde ab, anstatt sich abrupt zu entladen, was selbst empfindliche Komponenten beschädigen könnte. Die Dicke (25mm) bietet die mechanische Steifigkeit, die notwendig ist, um schwere Instrumente ohne Durchhängen zu tragen, während die glatte, porenfreie Oberfläche die Reinigung erleichtert und Partikelkontamination verhindert, die optische oder Halbleiter-Testverfahren beeinträchtigen könnte.
Die in TPS-Arbeitsplätze integrierte 40W LED-Leuchte bietet 5000K weißes Licht mit einer Farbwiedergabe, die für detaillierte Inspektionsarbeiten geeignet ist — Ablesen von Bauteilkennzeichnungen, Prüfen von Lötstellen und Überprüfen von Steckerausrichtungen. Eine angemessene Beleuchtung reduziert die Augenbelastung während langer Messsitzungen und minimiert das Risiko von Anschlussfehlern, die empfindliche Geräte beschädigen könnten.
Über diese Standardmerkmale hinaus bietet TPS kundenspezifische Abmessungen für Labore mit spezifischen räumlichen Einschränkungen. Die feststehenden, höhenverstellbaren und L-förmigen Konfigurationen — die im folgenden Produktlinien-Überblick behandelt werden — bieten eine vollständige Palette von Arbeitsplatzformaten, ohne dabei die ESD-Konformität oder die Bauqualität zu beeinträchtigen.

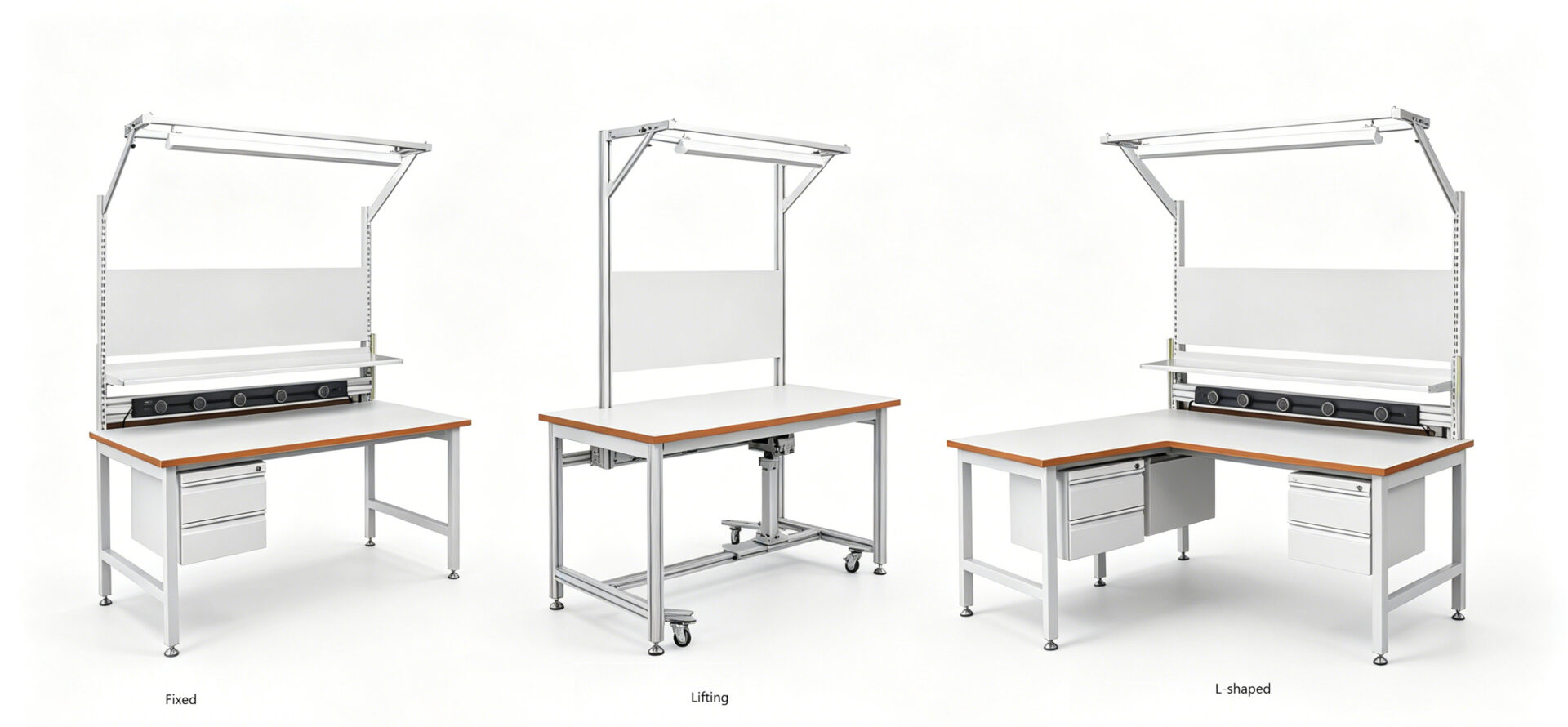

Produktlinien-Übersicht: Feststehende, Hebbare und L-förmige ESD-Arbeitsplätze
Feststehende Arbeitsplätze: Schwerlast, hohe statische Belastung
Fest stehende ESD-Arbeitsplätze sind das Fundament der TPS-Produktlinie. Verfügbar in mehreren Größenvarianten — einschließlich Fixed-1260 (1220×600×760mm), Fixed-1575 (1550×750×760mm) und Fixed-1890 (1850×900×760mm) — unterstützen diese Werkbänke eine gleichmäßige statische Belastung von 500kg. Der schwere Stahlrahmen mit RAL 7035 Pulverbeschichtung bietet Korrosionsbeständigkeit und strukturelle Steifigkeit, die für dauerhafte Laborinstallationen geeignet ist. Fest stehende Stationen dienen Anwendungen, bei denen die Tischhöhe konstant bleibt, wie dedizierte Testracks, Kalibrierstationen und Produktionslinien-Prüfplätze.
Höhenverstellbare Arbeitsplätze: ergonomische Sit-Steh-Flexibilität
Für Labore, in denen mehrere Bediener einen Arbeitsplatz teilen oder in denen ergonomische Flexibilität eine Anforderung ist, bietet TPS Hebbare ESD-Arbeitsplätze mit elektrisch verstellbarer Höhe. Der Lifting-1260 (1200×600mm) verstellt sich von 720mm auf 1060mm und unterstützt 200kg statische Last und 130kg dynamische Last. Der Lifting-1575 (1530×750mm) und der Lifting-1890 (1830×900mm) bieten größere Arbeitsflächen mit ähnlichen Höhenbereichen. Diese Sit-Steh-Arbeitsplätze ermöglichen es den Bedienern, während einer Schicht zwischen sitzender und stehender Position zu wechseln, was die Ermüdung während längerer Messsitzungen reduziert und gleichzeitig den vollen ESD-Schutz über den gesamten Höhenbereich aufrechterhält.
L-förmige Arbeitsplätze: Platzoptimierung für zwei Bediener
Für Labore mit knapper Stellfläche maximieren L-förmige ESD-Arbeitsplätze die nutzbare Fläche innerhalb eines kompakten Fußabdrucks. Verfügbar in den Konfigurationen L-shaped-12060, L-shaped-15375 und L-shaped-18390, weisen diese Arbeitsplätze Doppelflächen-Layouts mit primärer und sekundärer Arbeitsplatte auf, die im rechten Winkel verbunden sind. Alle L-förmigen Varianten unterstützen 500kg gleichmäßige statische Last und entsprechen IEC 61340-5-1:2016. Das eckenoptimierte Design ermöglicht zwei Bedienern gleichzeitig an einem einzigen Arbeitsplatz zu arbeiten, was L-förmige Konfigurationen besonders geeignet für kollaborative Testumgebungen, Schulungslabore und Produktionszellen macht, in denen mehrere Techniker in enger Nähe arbeiten.

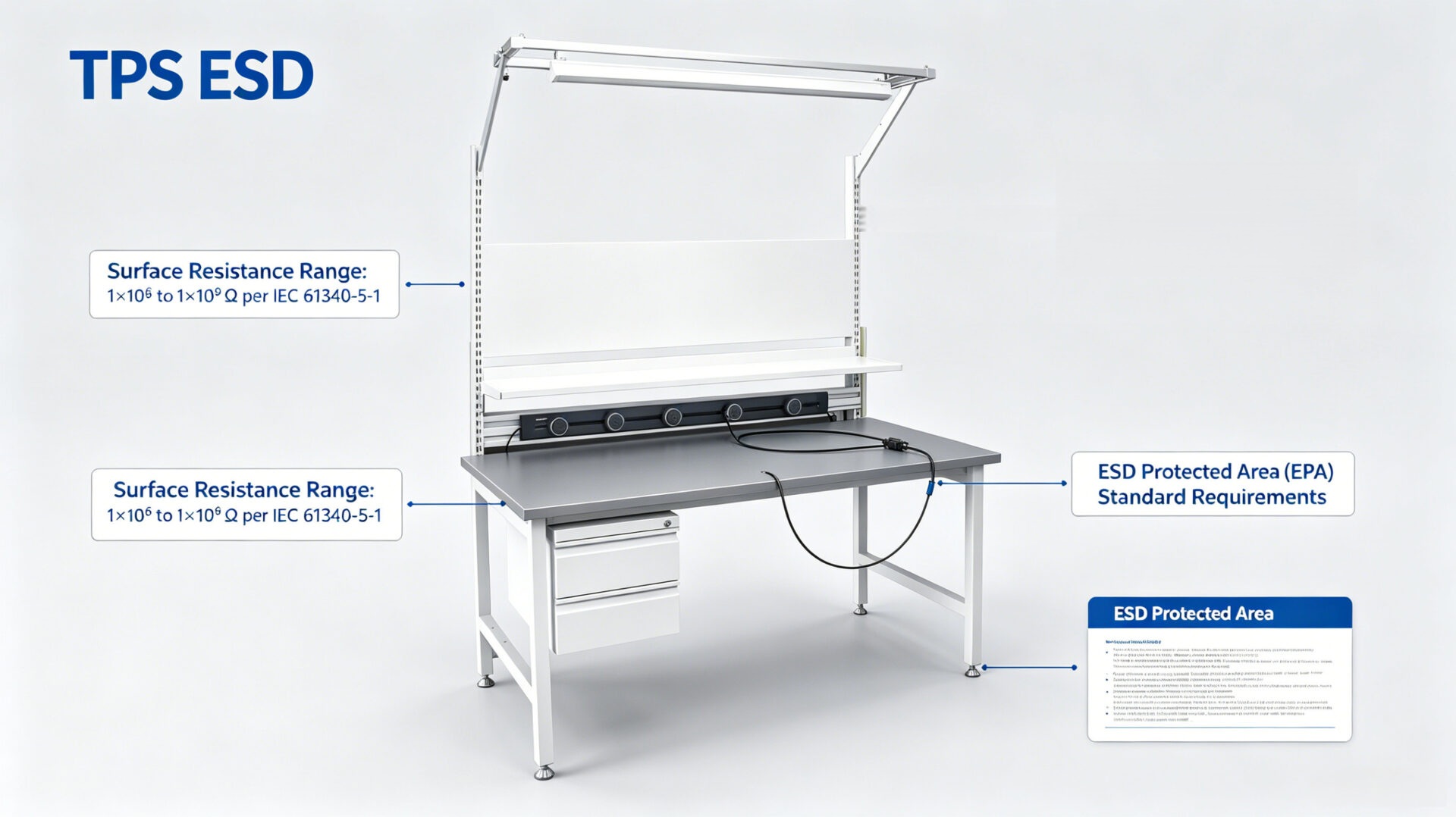

Konformität und Zertifizierung: IEC 61340‑5‑1 und ANSI/ESD S20.20
Für Systemintegratoren und Beschaffungsteams ist „ESD-sicher“ ohne Bezug auf eine spezifische Norm nicht aussagekräftig. In Europa und international regelt IEC 61340-5-1 den Schutz elektronischer Bauelemente vor elektrostatischen Phänomenen innerhalb eines ESD-geschützten Bereichs (EPA). Diese Norm legt die Gestaltung, Einrichtung, Umsetzung und Aufrechterhaltung eines ESD-Kontrollprogramms fest. ANSI/ESD S20.20 erfüllt die entsprechende Rolle in Nordamerika und definiert die Anforderungen an ein ESD-Kontrollprogramm einschließlich Arbeitsplatz-Erdung, Personen-Erdung und Verpackung.
TPS ESD-Arbeitsplätze sind konform mit den Anforderungen der IEC 61340-5-1:2016 zur punkt-zu-punkt und punkt-zu-erde statischen Kontrolle. Die 25mm HPL-Laminat-Arbeitsfläche bietet einen dissipativen Pfad zur Erde, der mit den in IEC 61340-5-1 und ANSI/ESD S20.20 definierten Oberflächenwiderstandsanforderungen übereinstimmt. In den Stahlrahmen integrierte Erdungspunkte ermöglichen den Anschluss an den gemeinsamen Erdungspunkt der Anlage über Standard-Erdungskabel. In Kombination mit geeigneten ESD-Sitzgelegenheiten — wie dem TPS ESD Chair1 oder ESD Chair2, die mit dem gesamten Arbeitsplatzprogramm kompatibel sind — wird eine vollständig konforme EPA-Arbeitsplatzkonfiguration erreicht.
Für Dokumentationszwecke stellt TPS Konformitätszertifikate und Prüfberichte bereit, die die Audit-Anforderungen der Kunden unterstützen. Das modulare Design vereinfacht auch die regelmäßige Überprüfungsprüfung, da einzelne Komponenten auf Durchgang zur Erde geprüft werden können, ohne den gesamten Arbeitsplatz zu demontieren. Für zusätzliche technische Ressourcen konsultieren Sie den Bereich TPS News und Einblicke.
RFQ-Checkliste für die ESD-Arbeitsplatzbeschaffung
- Arbeitsplatztyp: Feststehend, höhenverstellbar (Hebbar) oder L-förmige Konfiguration.
- Abmessungen: Gewünschte Arbeitsflächenabmessungen (L×B×H in mm) oder Auswahl einer Standardgröße aus der TPS-Produktlinie.
- Lastanforderungen: Maximale statische und dynamische Last pro Arbeitsplatz.
- Zubehör: Antistatische Stahlablage, LED-Leuchte (40W, 5000K), Stromschiene, ESD-Stuhl-Typ (Chair1 oder Chair2).
- Oberflächenausführung: Standard RAL 7035 HPL-Laminat-Oberfläche oder kundenspezifische Farbanforderungen.
- Kundenspezifische Abmessungen: Falls Standardgrößen nicht zum Laborlayout passen, gewünschte Abmessungen angeben.
- Konformitätsdokumentation: IEC 61340-5-1 Konformitätszertifikate, Oberflächenwiderstands-Prüfberichte, Erdungsdurchgangs-Prüfung.
- Stückzahl: Anzahl der Arbeitsplätze und Lieferzeitplan.
Durchsuchen Sie TPS ESD-Arbeitsplatzlösungen und fordern Sie ein Angebot an →
Häufig gestellte Fragen
Welcher Norm entspricht die TPS ESD-Werkbank?
TPS ESD-Arbeitsplätze sind konform mit IEC 61340-5-1:2016 für elektrostatischen Schutz in Elektronik-Fertigungsumgebungen. Die ESD HPL-Laminat-Arbeitsfläche erfüllt die Oberflächenwiderstandsanforderungen (< 1×10⁹ Ω), die sowohl unter IEC 61340-5-1 als auch ANSI/ESD S20.20 anerkannt sind.
Kann TPS ESD-Arbeitsplätze mit kundenspezifischen Abmessungen liefern?
Ja. TPS bietet anpassbare Größen für spezifische Arbeitsplatzlayouts. Sowohl feststehende als auch L-förmige Konfigurationen können mit kundenspezifischen Flügellängen und -höhen (Standardhöhe 760mm) angepasst werden. Kundenspezifische Abmessungen sollten während der RFQ-Phase angegeben werden.
Welches Zubehör ist für TPS ESD-Arbeitsplätze verfügbar?
Standardzubehör umfasst die 25mm ESD HPL-Laminat-Oberfläche (RAL 7035), antistatische Stahlablage (649mm Tiefe), 40W LED-Leuchte (5000K weißes Licht), Stromschiene (Integration von Standardsteckdosen, Netzwerkanschlüssen und Druckluftschnittstellen) und ESD-Stühle (Chair1: 420–560mm; Chair2: 600–780mm Höhe).
Sind die Hebbaren Arbeitsplätze elektrisch verstellbar?
Ja. TPS Hebbare Arbeitsplätze bieten eine elektrisch verstellbare Höhe von 720mm bis 1060mm und unterstützen den Sit-Steh-Betrieb. Die dynamischen Lastwerte reichen von 100kg bis 130kg je nach Modell, mit statischen Lasten bis 200kg.
Welche Tragfähigkeit können TPS ESD-Arbeitsplätze unterstützen?
Feststehende und L-förmige ESD-Arbeitsplätze unterstützen eine gleichmäßige statische Last von 500kg. Hebbare Arbeitsplätze unterstützen 200kg statische Last mit dynamischen Lastwerten von 100–130kg je nach Modell. Eine gleichmäßige Lastverteilung über die Arbeitsfläche wird vorausgesetzt.
