Was ist der TPS ESD‑Wagen für Labor- und Testumgebungen mit verstellbaren Ablagen und Erdung und warum ist er der Schlüssel für statisch sicheres Testen?

Was ein TPS ESD‑Wagen ist und warum Mobilität in einer EPA zählt

Ein ESD‑Wagen — auch als ESD‑Cart oder antistatischer Wagen bezeichnet — ist eine mobile Komponente einer elektrostatisch geschützten Zone (EPA). Er ist dafür konzipiert, die sichere Handhabung und den Transport von ESD‑empfindlichen Bauelementen außerhalb fester Werkbänke zu unterstützen.

Feste Werkbänke bleiben die Basis jeder EPA. Aber reale Arbeitsabläufe in Testlaboren, Reparaturzentren und Fertigungslinien verlangen Mobilität. Ein Techniker, der Oszilloskope an mehreren Testracks kalibriert, benötigt eine geerdete Ablage für Werkzeuge und Tastzubehör, die mit ihm wandert. Ein Leiterplatten‑Nacharbeitsplatz, der drei Montagelinien bedient, braucht einen Wagen, der neu positioniert werden kann, ohne die ESD‑Schutzkette zu unterbrechen. Ein ESD‑geschützter Wagen adressiert diese Szenarien, indem er Bauelemente während der Handhabung und Bewegung in einer kontrollierten, geerdeten Umgebung hält.

Die TPS ESD‑Wagen‑Palette — Modelle TPS‑RV01 bis TPS‑RV03 und TPS‑TV01 bis TPS‑TV03 — ist um einen Ganzstahlrahmen mit einer ESD‑kompatiblen Pulverbeschichtung aufgebaut. Diese Oberflächenbeschaffenheit gewährleistet eine kontrollierte Ableitung elektrostatischer Ladung und stellt sicher, dass sich auf dem Wagenkörper oder den Ablagen keine Ladung ansammelt. Der Rahmen ist aus Stahl gefertigt, der die für industrielle Umgebungen erforderliche mechanische Robustheit bietet und zugleich einen definierten Widerstandspfad zur Erde aufrechterhält.

Erdung und Oberflächenwiderstand: IEC 61340‑5‑1 Konformität

Das bestimmende Merkmal eines ESD‑Wagens sind nicht seine Ablagen oder Rollen — es ist der kontrollierte elektrische Pfad von der Arbeitsfläche zur Anlagenerde. Ohne diesen Pfad ist der Wagen lediglich ein Transportwagen. IEC 61340‑5‑1, die internationale Norm für den Schutz elektronischer Bauelemente vor elektrostatischen Phänomenen, definiert die Anforderungen an ein ESD‑Kontrollprogramm einschließlich EPA‑Ausstattung, Erdung und Oberflächenwiderstandsgrenzwerten.

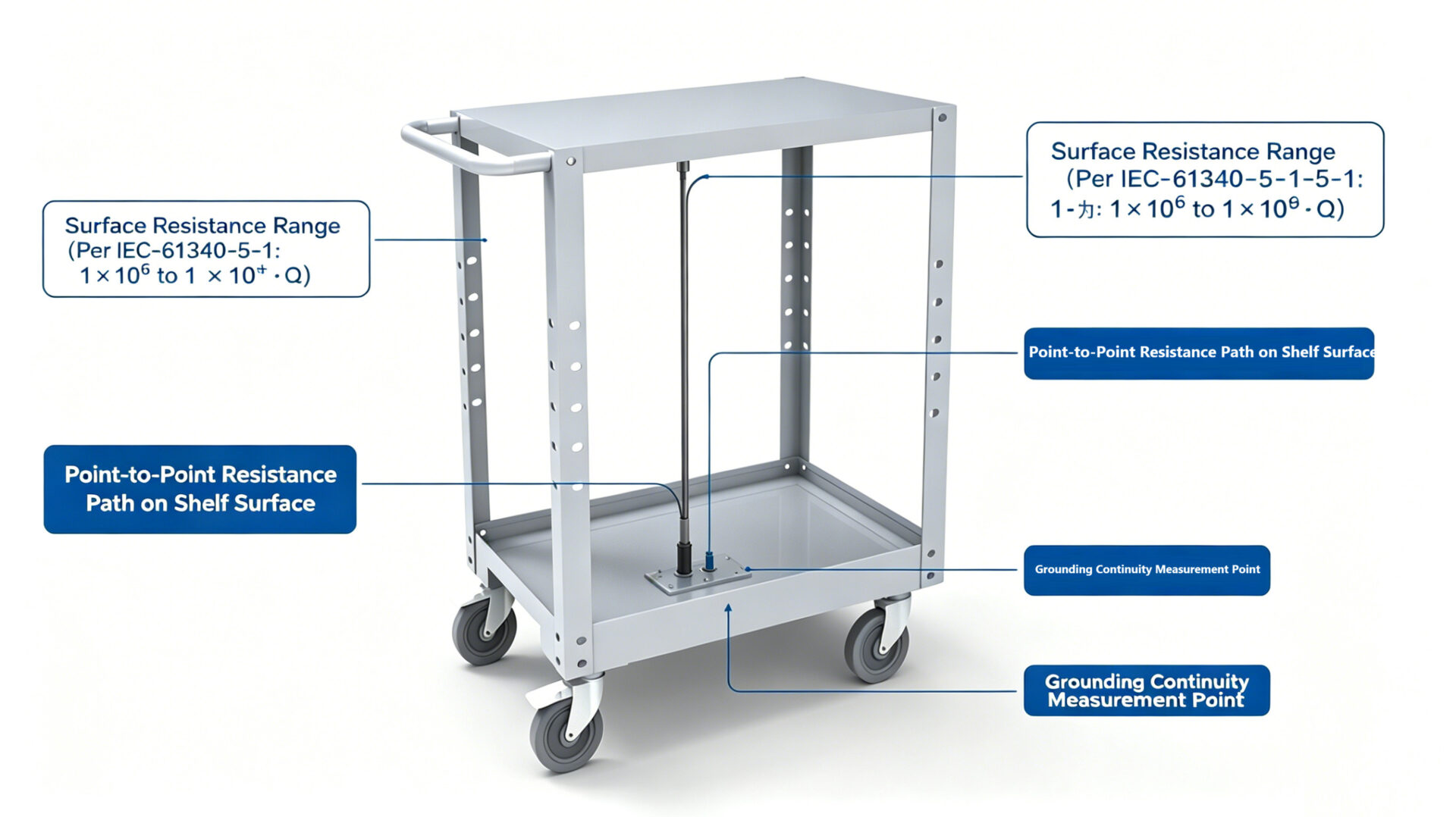

Innerhalb einer EPA muss jede Oberfläche, auf der ESD‑empfindliche Bauelemente abgelegt werden, einen Widerstand gegen Erde von unter 1 × 10⁹ Ω (1 GΩ) aufweisen. Dies stellt sicher, dass statische Ladung kontrolliert zur Erde abfließt — schnell genug, um eine Ansammlung zu verhindern, aber langsam genug, um eine schnelle Entladung zu vermeiden, die selbst empfindliche Bauelemente beschädigen könnte. Der TPS ESD‑Wagen erreicht dies durch die Kombination des dissipativen pulverbeschichteten Stahlrahmens, der ESD‑Laminat- oder dissipativen Ablageflächen und eines dedizierten Erdungspunkts am Rahmen. Dieser Erdungspunkt wird über ein Spiralkabel mit einem integrierten 1 MΩ‑Strombegrenzungswiderstand mit der Anlagenerde verbunden — ein Standard‑Sicherheitsmerkmal, das das Personal schützt und zugleich den Erdungspfad aufrechterhält.

Die regelmäßige Überprüfung der Erdungsdurchgängigkeit und des Oberflächenwiderstands ist ein wesentlicher Bestandteil der EPA‑Instandhaltung. TPS empfiehlt, den Oberflächenwiderstand und die Erdungsdurchgängigkeit in festgelegten Intervallen mit kalibrierten Prüfgeräten zu messen und die Anwender darin zu schulen, das Erdungskabel anzuschließen, wann immer der Wagen für ESD‑empfindliche Arbeiten genutzt wird.

Verstellbare Ablagen und mechanische Tragfähigkeit

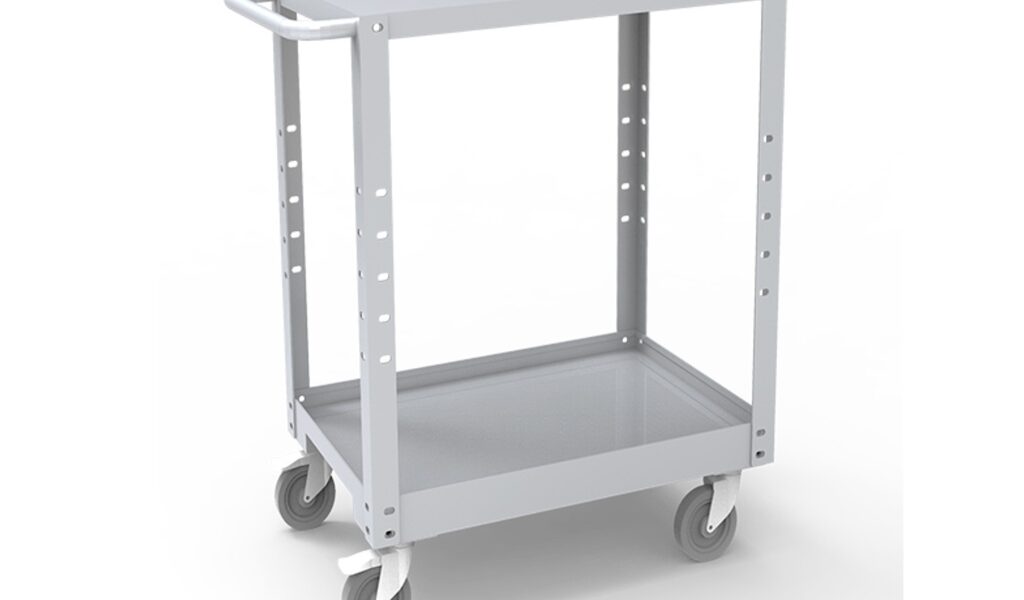

Wagen mit festen Höhen zwingen die Bediener, sich der Geometrie des Wagens anzupassen. Verstellbare Ablagen kehren dieses Verhältnis um: Der Wagen passt sich dem Arbeitsablauf an. TPS ESD‑Wagen sind in Ein‑Ablage‑ und Mehr‑Ablage‑Konfigurationen erhältlich. Mehr‑Ablage‑Modelle — wie der TPS‑RV02 und TPS‑RV03 — ermöglichen die Positionierung der Ablagen in verschiedenen Höhen entlang des Rahmens, sodass hohe Geräte auf einer Ebene und flache Bauteilbehälter auf einer anderen Platz finden.

Die Tragfähigkeit ist mit 50 kg pro Ablage und 150 kg pro Wagen für die TPS RV‑Serie spezifiziert. Diese Werte sind keine Marketing‑Schätzwerte; sie stellen die gleichmäßige statische Last dar, die der Ganzstahlrahmen und die Ablagehalterungen ohne bleibende Verformung tragen können. Für Beschaffungsteams bedeutet dies, dass ein einzelner Wagen einen Spektrumanalysator, zwei Netzteile und einen Satz ESD‑Bauteilbehälter aufnehmen kann, ohne seine Nennkapazität zu überschreiten. Die Standardabmessungen von 600 × 500 × 750 mm bieten eine Arbeitsfläche, die für ein Tischgerät plus einen Laptop oder Dokumentationsordner ausreicht und dennoch kompakt genug ist, um durch normale Laborflure zu navigieren.

Für weiteren Kontext, wie ESD‑sichere Arbeitsflächen in übergreifende Fertigungsabläufe integriert werden, siehe die TPS‑Übersicht der Services.

Mobilitätsmerkmale: Rollen, Feststellbremsen und Rahmendesign

Ein ESD‑Wagen, der nicht sicher bewegt werden kann, untergräbt seinen eigenen Zweck. TPS stattet jeden Wagen mit vier Lenkrollen aus, von denen zwei feststellbar sind. Die Lenkfunktion erlaubt das Manövrieren des Wagens in beengten Räumen — zwischen Testracks, durch Labortüren und entlang von Werkbänken. Die Feststellbremsen an zwei Rollen sorgen dafür, dass der Wagen nach der Positionierung während der Nutzung stabil steht und unbeabsichtigte Bewegungen verhindert werden, die Geräte umkippen oder Kabel trennen könnten.

Die Ganzstahlrahmen‑Konstruktion trägt sowohl zur Mobilität als auch zur Stabilität bei. Ein leichter Rahmen ließe sich leichter schieben, würde aber unter Last vibrieren und sich verformen, was zum Verrutschen empfindlicher Geräte oder zum Lösen von Verbindungskabeln führen könnte. Der Stahlrahmen liefert die Masse und Steifigkeit, die erforderlich sind, um Vibrationen während der Bewegung zu dämpfen, während die Pulverbeschichtung vor Korrosion in feuchten oder chemisch aktiven Umgebungen schützt. Die Standardfarbe ist RAL 7035 Lichtgrau, passend zur TPS ESD‑Arbeitsplatz‑Produktlinie, was eine visuelle Einheitlichkeit innerhalb einer EPA ermöglicht.

Produktpalette: Ein‑Ablage‑, Mehr‑Ablage‑ und Schwerlast‑ESD‑Wagen

Das TPS ESD‑Wagen‑Portfolio ist in zwei Serien gegliedert: die RV‑Serie (Standardmodelle) und die TV‑Serie (Variantenmodelle). Die wichtigsten Konfigurationen sind nachfolgend zusammengefasst:

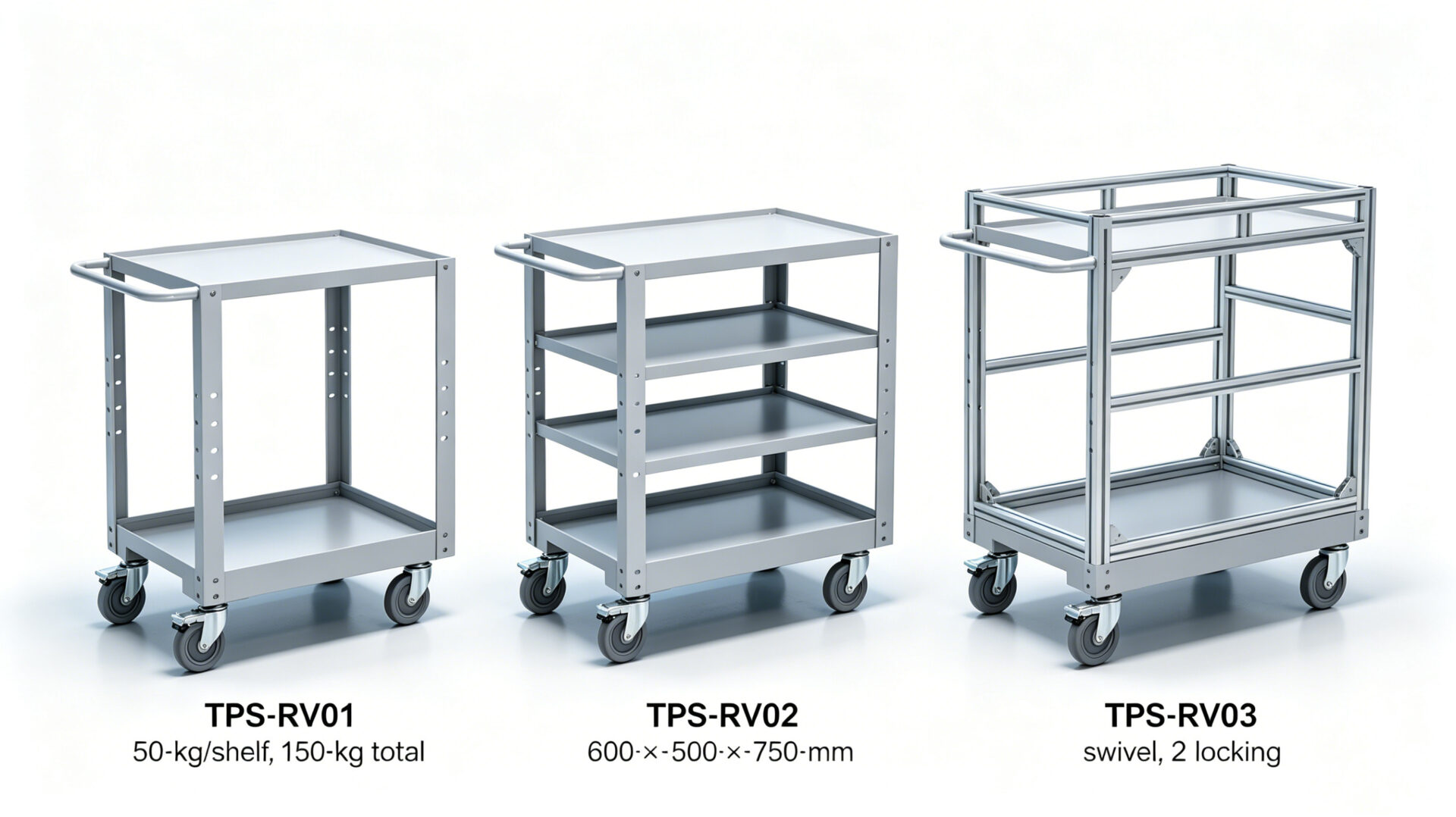

RV‑Serie — Standard‑ESD‑Wagen

• TPS‑RV01 (WESD00088): Ein‑Ablage‑Konfiguration, 150 kg Gesamttragfähigkeit, 600 × 500 × 750 mm. Das Basismodell für den allgemeinen Gerätetransport innerhalb einer EPA.
• TPS‑RV02 (WESD00089): Mehr‑Ablage‑Konfiguration, 50 kg/Ablage und 150 kg gesamt, 600 × 500 × 750 mm. Verstellbare Ablagen ermöglichen die organisierte Aufbewahrung von Geräten, Werkzeugen und Bauteilbehältern auf getrennten Ebenen.
• TPS‑RV03 (WESD00070): Mehr‑Ablage‑Konfiguration mit verstärktem Rahmen, 50 kg/Ablage und 150 kg gesamt, 600 × 500 × 750 mm. Die zusätzliche Verstärkung eignet sich für Umgebungen mit häufigem Neupositionieren.

TV‑Serie — Varianten‑ESD‑Wagen

• TPS‑TV01 (WESD00071): Ein‑Ablage‑Konfiguration, 150 kg Gesamttragfähigkeit, 650 × 450 × 750 mm. Eine etwas größere Grundfläche als die RV‑Serie, geeignet für breitere Geräte.
• TPS‑TV02 (WESD00072): Erweiterte Höhe, 150 kg Gesamttragfähigkeit, 650 × 450 × 1160 mm. Die zusätzliche Höhe nimmt Einschubgeräte oder höhere Gerätestapel auf.
• TPS‑TV03 (WESD00073): Kompaktvariante, 150 kg Gesamttragfähigkeit, 650 × 450 × 750 mm.

Diese Modelle bieten strukturierte Optionen für die Implementierung mobiler ESD‑Arbeitsplätze innerhalb einer EPA. Alle Modelle teilen dieselben Kernmerkmale — Ganzstahlkonstruktion, dissipative Pulverbeschichtung, integrierter Erdungspunkt und Feststellrollen — wobei Abmessungen und Ablagekonfigurationen die Hauptunterscheidungsmerkmale sind. Die gesamte Produktpalette ist auf der TPS ESD‑Wagen‑Kategorieseite einsehbar.

Anwendungsleitfaden für Labor- und Testumgebungen

TPS ESD‑Wagen erfüllen drei unterschiedliche Rollen in Labor- und Testumgebungen:

Mobiler Gerätewagen

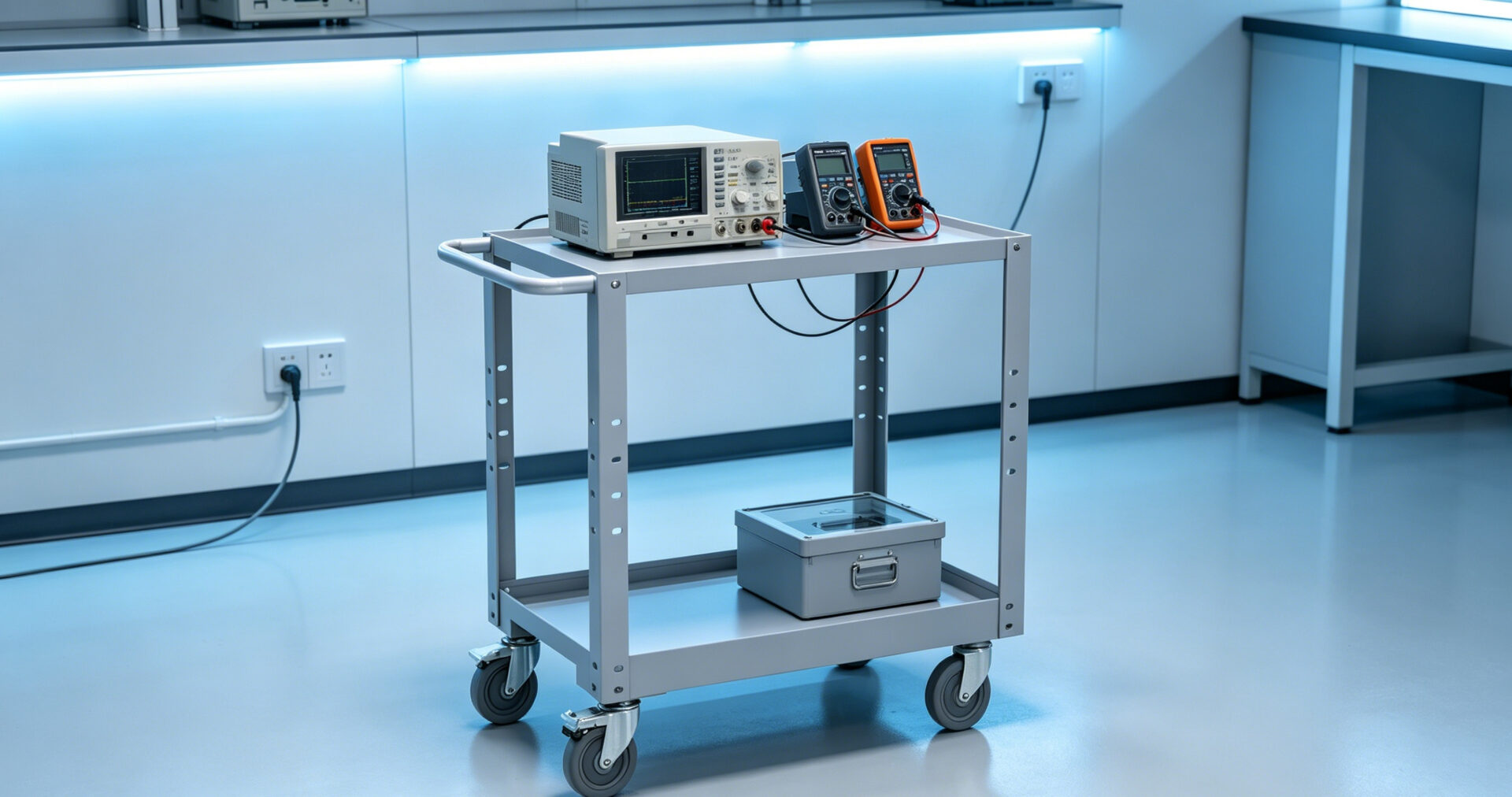

Oszilloskope, Spektrumanalysatoren, Signalgeneratoren und Multimeter sind teuer und ESD‑empfindlich. Ein TPS‑RV01‑Wagen bietet eine dedizierte mobile Plattform für ein einzelnes Tischgerät, sodass es geerdet zwischen den Teststationen bewegt werden kann. Die Feststellrollen sorgen für Stabilität während der Messung, und das Erdungskabel hält den ESD‑Schutz an jedem Standort aufrecht.

Messgeräte‑Arbeitsplatz

Für Messaufbauten mit mehreren Geräten — wie einen Kalibrierarbeitsplatz für automatisierte Testgeräte (ATE) — organisiert ein TPS‑RV02 oder TPS‑RV03 mit verstellbaren Ablagen Geräte, Tastköpfe, Adapter und Dokumentation auf getrennten Ebenen. Die Mehr‑Ablage‑Konfiguration platziert schwere Geräte für einen tiefen Schwerpunkt auf der unteren Ablage und leichteres Zubehör für ergonomischen Zugriff auf der oberen Ablage.

Bauteilhandhabung und -transport

In der Leiterplattenbestückung und -nacharbeit müssen ESD‑empfindliche Platinen und Bauelemente zwischen Arbeitsplätzen transportiert werden, ohne die EPA zu verlassen. Ein TPS ESD‑Wagen mit ESD‑sicheren Behältern oder Kästen auf den Ablagen dient als mobile Kommissionierstation und reduziert Handhabungsschritte und das damit verbundene ESD‑Risiko. Alle Modelle unterstützen die Integration von modularem Zubehör wie ESD‑Tabletts, Leiterplatten‑Racks und Werkzeughaltern.

Für weitere Informationen zum ESD‑Schutz in Fertigungsumgebungen siehe die TPS News‑Sektion.

RFQ‑Checkliste

Um die Angebotserstellung und Bewertung für einen ESD‑Wagen zu beschleunigen:

• Benötigtes Modell: TPS‑RV01, RV02, RV03, TV01, TV02 oder TV03 basierend auf Ablagekonfiguration und Abmessungen angeben.
• Stückzahl: Prototyp‑Evaluierungsgerät, Pilotmenge und Serienproduktionsvolumen.
• Zubehör: ESD‑Tabletts, Behälter, Leiterplatten‑Racks, Werkzeughalter, zusätzliche Ablagen.
• Erdungsanforderungen: Standard‑Anlagenerdungsanschluss oder kundenspezifische Erdungsschnittstelle.
• Oberflächenausführung: Standard RAL 7035 Lichtgrau oder Sonderfarbe falls erforderlich.
• Dokumentation: IEC 61340‑5‑1‑Konformitätszertifikat, Oberflächenwiderstands‑Prüfbericht, Erdungsdurchgängigkeits‑Nachweis.
• Lieferung: Einzellieferung oder gestaffelte Lieferung an mehrere Standorte.

Durchsuchen Sie TPS ESD‑Wagen‑Lösungen →

Häufig gestellte Fragen

Was ist der Unterschied zwischen der TPS RV‑ und TV‑ESD‑Wagen‑Serie?
Die RV‑Serie (TPS‑RV01, RV02, RV03) verwendet eine Grundfläche von 600 × 500 mm und ist die Standardpalette. Die TV‑Serie (TPS‑TV01, TV02, TV03) verwendet eine Grundfläche von 650 × 450 mm und umfasst ein Modell mit erweiterter Höhe (TV02, 1160 mm). Beide Serien teilen dieselbe Gesamttragfähigkeit von 150 kg, die dissipative Ganzstahlkonstruktion und die Feststellrollen.

Sind die Ablagen bei Mehr‑Ablage‑Modellen einzeln verstellbar?
Ja. Mehr‑Ablage‑Modelle wie der TPS‑RV02 und TPS‑RV03 ermöglichen die Positionierung der Ablagen in verschiedenen Höhen entlang des Rahmens, sodass Geräte und Komponenten unterschiedlicher Größe untergebracht werden können. Jede Ablage ist für 50 kg gleichmäßige Last ausgelegt.

Welches Erdungskabel wird für den TPS ESD‑Wagen benötigt?
Der Wagenrahmen verfügt über einen dedizierten Erdungspunkt. Dieser sollte über ein Spiralkabel mit integriertem 1 MΩ‑Strombegrenzungswiderstand mit einer verifizierten Anlagenerde verbunden werden. Das Erdungskabel wird typischerweise als Zubehör bestellt; kontaktieren Sie TPS während des RFQ‑Prozesses, um es einzuschließen.

Ist der TPS ESD‑Wagen konform mit IEC 61340‑5‑1?
Ja. Der dissipative pulverbeschichtete Stahlrahmen und die ESD‑Laminat‑Ablageflächen sind darauf ausgelegt, die in IEC 61340‑5‑1 definierten Oberflächenwiderstandsanforderungen für EPA‑Arbeitsflächen zu erfüllen (< 1 × 10⁹ Ω gegen Erde). Eine regelmäßige Überprüfungsprüfung wird als Teil der EPA‑Instandhaltung empfohlen.

Können die Rollen durch leitfähige Rollen für den Reinraumeinsatz ersetzt werden?
Der Standard‑TPS‑ESD‑Wagen ist mit ESD‑sicheren Rollen ausgestattet. Für Reinraum- oder spezielle Umgebungsanforderungen kontaktieren Sie TPS, um Rollenmaterial- und Leitfähigkeitsspezifikationen zu besprechen.
