Wie lassen sich ESD-Schäden beim Transport empfindlicher Leiterplattenbaugruppen in Nachbearbeitungs- und Reparaturstationen mit dem TPS ESD PCB-Wagen vermeiden?

1. Das ESD-Risiko: Warum der Transport von Leiterplatten zwischen Nacharbeitsstationen gefährlich ist

Elektrostatische Entladung (ESD) ist ein häufiges, aber oft unterschätztes Risiko in der Elektronikfertigung. Moderne elektronische Bauteile werden zunehmend kompakter und empfindlicher, was sie anfälliger für elektrostatische Entladungen macht als frühere Generationen. Eine besondere Herausforderung ist der latente Ausfall – von ESD betroffene Bauteile können während der Prüfung noch funktionieren, aber später im Betrieb ausfallen.

In Nacharbeits- und Reparaturumgebungen ist das Risiko noch größer. Eine Leiterplatte, die bereits die erste Prüfung bestanden hat, kann mehrfach zwischen Arbeitsstationen transportiert werden – von der ersten Inspektion zur Nacharbeit, dann zur Prüfung und schließlich zurück zur Montagelinie. Bei jedem Transport kann die ESD-Schutzkette unterbrochen werden, wenn die Transportmethode nicht ordnungsgemäß ausgelegt ist.

Häufige Risiken beim Leiterplattentransport in Nacharbeitsumgebungen:

• Ladungsansammlung: Nicht-ESD-Wagen können durch Bewegung statische Ladung erzeugen und diese bei Berührung auf empfindliche Bauteile übertragen
• Unterbrechung des Erdungspfads: Wenn eine Leiterplatte einen geerdeten Arbeitstisch ohne eine geerdete Transportlösung verlässt, geht der ESD-Schutz verloren
• Mechanische Schäden: Instabiler Transport kann dazu führen, dass Leiterplatten verrutschen, zusammenstoßen oder herunterfallen, was über ESD-Bedenken hinaus physische Schäden verursacht
• Kreuzkontamination: Mehrere Leiterplatten auf einer nicht-ESD-Oberfläche können Ladung zwischen den Baugruppen übertragen

Ein ordnungsgemäß konstruierter ESD-Wagen löst dieses Problem, indem er eine mobile, geerdete Plattform bietet, die den ESD-geschützten Bereich (EPA) dorthin erweitert, wo die Arbeit stattfindet. Innerhalb eines EPA muss jede Oberfläche, auf der ESD-empfindliche Bauteile platziert werden, einen Erdungswiderstand von unter 1 × 10⁹ Ω (1 GΩ) aufweisen, um sicherzustellen, dass statische Ladung kontrolliert abfließt.

TPS-ESD-Wagen-Sortiment entdecken →

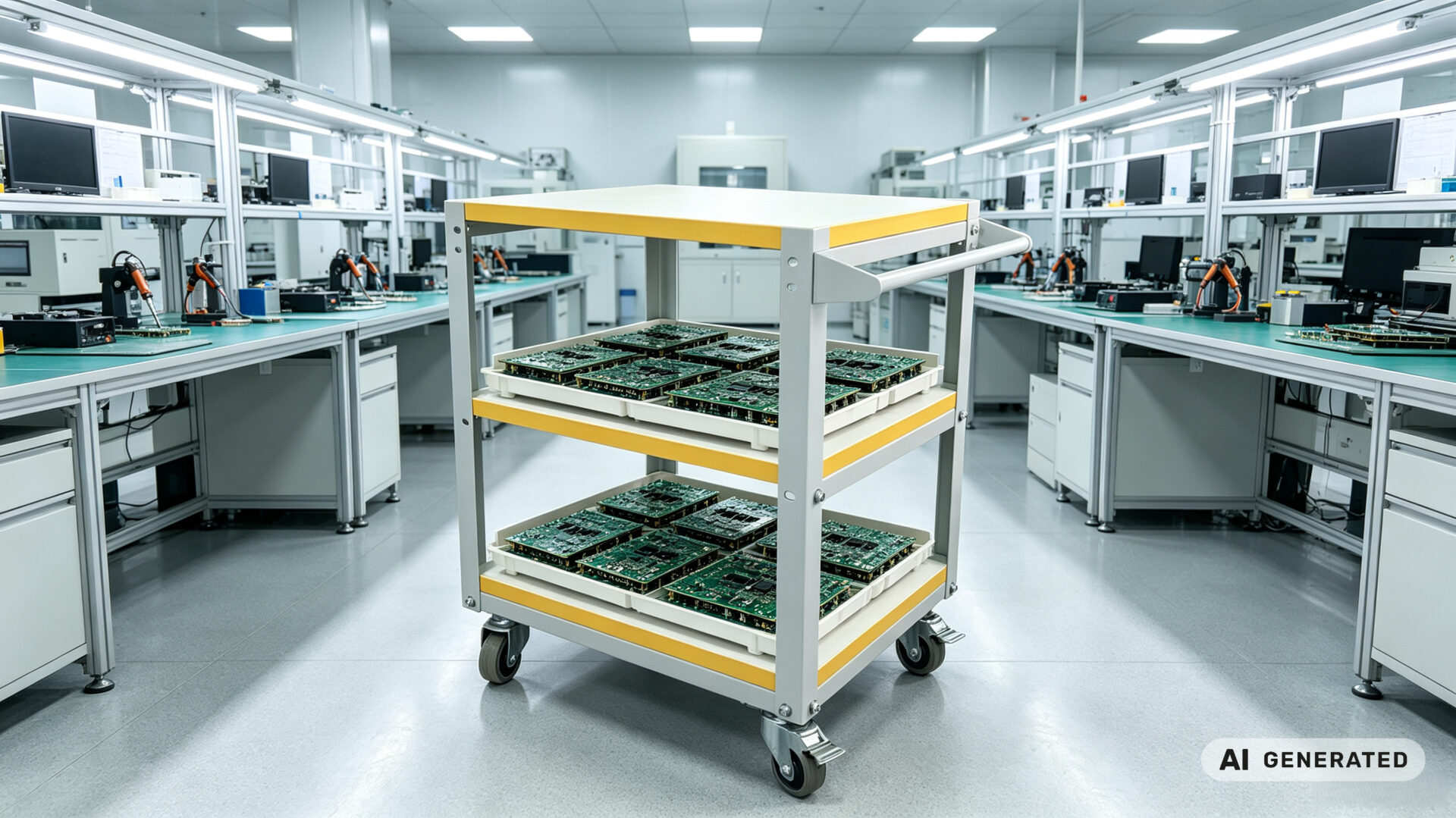

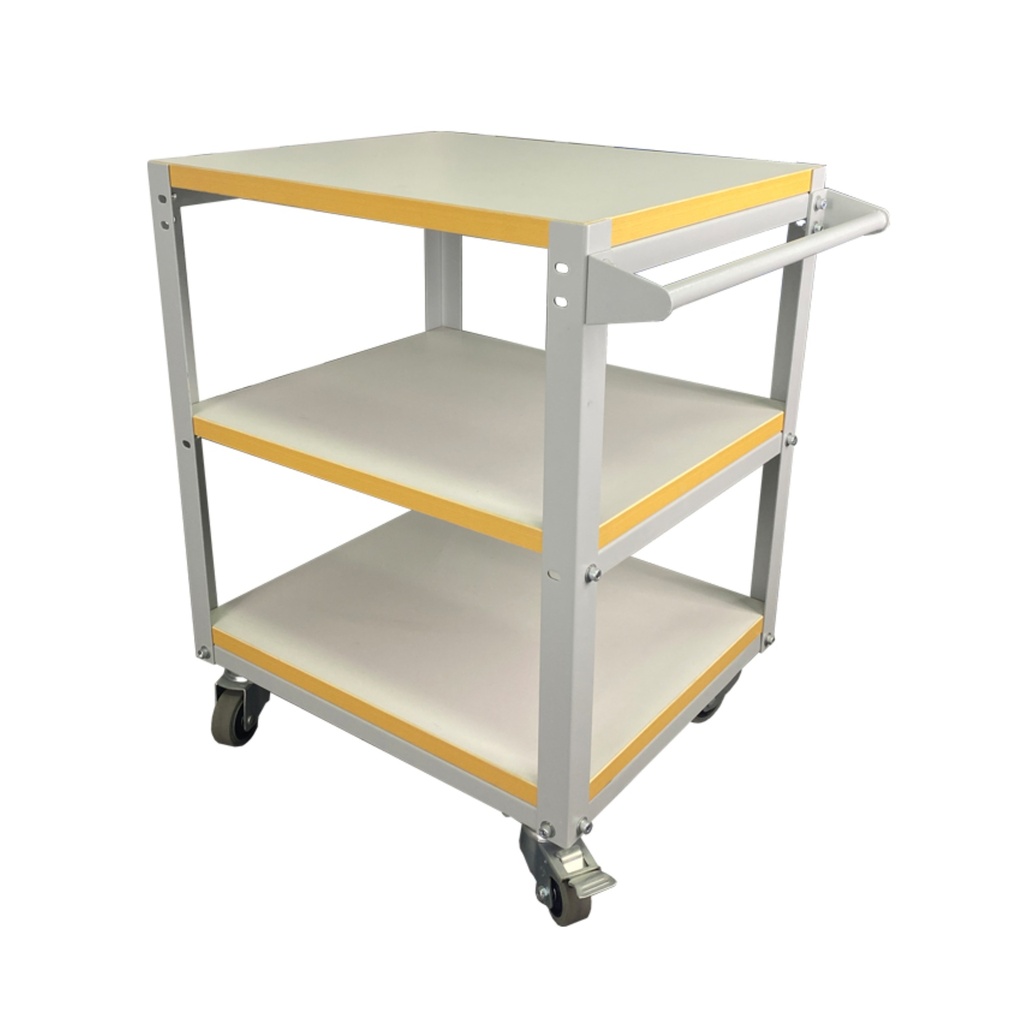

2. Produktübersicht: TPS-RV03 ESD PCB trolley

Der TPS-RV03 (Artikelnummer: ESD1067, Herstellercode: WESD00070) ist ein robuster, ESD-sicherer Fahrwagen aus Vollstahl, der für anspruchsvolle Industrieumgebungen entwickelt wurde, in denen zuverlässige Schutzmaßnahmen gegen statische Aufladung von größter Bedeutung sind. Als mobiler Wagen, Sicherheitswagen, ESD-Transportwagen, ESD-sicherer Wagen und Werkstattwagen bietet er den wesentlichen ESD-Schutz für die Handhabung empfindlicher Komponenten wie Leiterplatten.

Die wichtigsten Merkmale auf einen Blick:

• Vollstahl-ESD-sichere Konstruktion: Vollständig aus Stahl mit ESD-Pulverlack für dauerhaften und zuverlässigen Schutz vor statischer Aufladung in industriellen Umgebungen
• Hohe Tragfähigkeit: Unterstützt 50 kg pro Ebene und 150 kg pro Wagen – ein hochbelastbarer ESD-sicherer Wagen für den Einsatz in Fabrik und Werkstatt
• Stabile Mobilität mit Feststellrollen: Ausgestattet mit ESD-Universalrollen, von denen zwei mit Feststellbremsen versehen sind, für sicheren Transport und stabilen Stand
• Industrielle Standardgröße: Kompakte Abmessungen von 600×500×750 mm passen nahtlos in verschiedene Arbeitsplatzlayouts und Produktionslinien
• Anpassbares Design: Auf Anfrage in anderen Größen erhältlich, bietet Flexibilität als kundenspezifischer ESD-Wagen oder Industriefahrwagen
• Vielseitige industrielle Anwendung: Geeignet als Werkstattwagen, Fabrikwagen oder allgemeiner antistatischer Wagen für die statisch empfindliche Fertigung und Handhabung

Der TPS-RV03 ist Teil der TPS-RV- und TV-Serie von ESD-Wagen, die mit einem Vollstahlrahmen und ESD-kompatibler Pulverbeschichtung konstruiert sind, die eine kontrollierte Ableitung elektrostatischer Ladung ermöglicht. Dies stellt sicher, dass sich keine Ladung auf dem Wagenkörper oder den Ablagen ansammelt.

3. Vollstahlkonstruktion: Haltbarkeit trifft auf Schutz vor statischer Aufladung

Das entscheidende Merkmal eines ESD-Wagens sind nicht seine Ablagen oder Rollen – es ist der kontrollierte elektrische Pfad von der Arbeitsfläche zum Gebäudeerdungspunkt. Ohne diesen Pfad ist der Wagen nur ein Fahrwagen.

Der TPS-RV03 basiert auf einem Vollstahlrahmen mit ESD-kompatibler Pulverbeschichtung. Und diese Oberflächenbeschaffenheit ermöglicht eine kontrollierte Ableitung elektrostatischer Ladung und stellt sicher, dass sich keine Ladung auf dem Wagenkörper oder den Ablagen ansammelt. Der Rahmen besteht aus Stahl, der die für industrielle Umgebungen erforderliche mechanische Robustheit bietet und gleichzeitig einen definierten Ableitungswiderstand zur Erde aufrechterhält.

Und die wichtigsten Vorteile der Vollstahl-ESD-Konstruktion:

• Haltbarkeit: Die Stahlkonstruktion hält den Strapazen des täglichen Einsatzes in geschäftigen Produktions- und Nacharbeitsumgebungen stand
• Gleichmäßige Ableitung statischer Ladung: Die ESD-Pulverbeschichtung bietet gleichmäßige, langlebige ableitfähige Eigenschaften
• Mechanische Stabilität: Der starre Stahlrahmen verhindert Durchbiegen oder Verziehen unter Last und gewährleistet einen stabilen Leiterplattentransport
• Leichte Reinigung: Die pulverbeschichtete Oberfläche ist leicht zu reinigen und zu pflegen, wodurch das Kontaminationsrisiko verringert wird
• Lange Lebensdauer: Die Vollstahlkonstruktion mit ESD-Beschichtung übertrifft Kunststoffalternativen in anspruchsvollen Industrieumgebungen

Für ESD-sichere Reparaturwagen stellt die Vollstahlkonstruktion sicher, dass der Wagen seine ableitfähigen Eigenschaften über Jahre hinweg beibehält, im Gegensatz zu Kunststoffwagen, die mit der Zeit altern, reißen oder ihre ESD-Eigenschaften verlieren können.

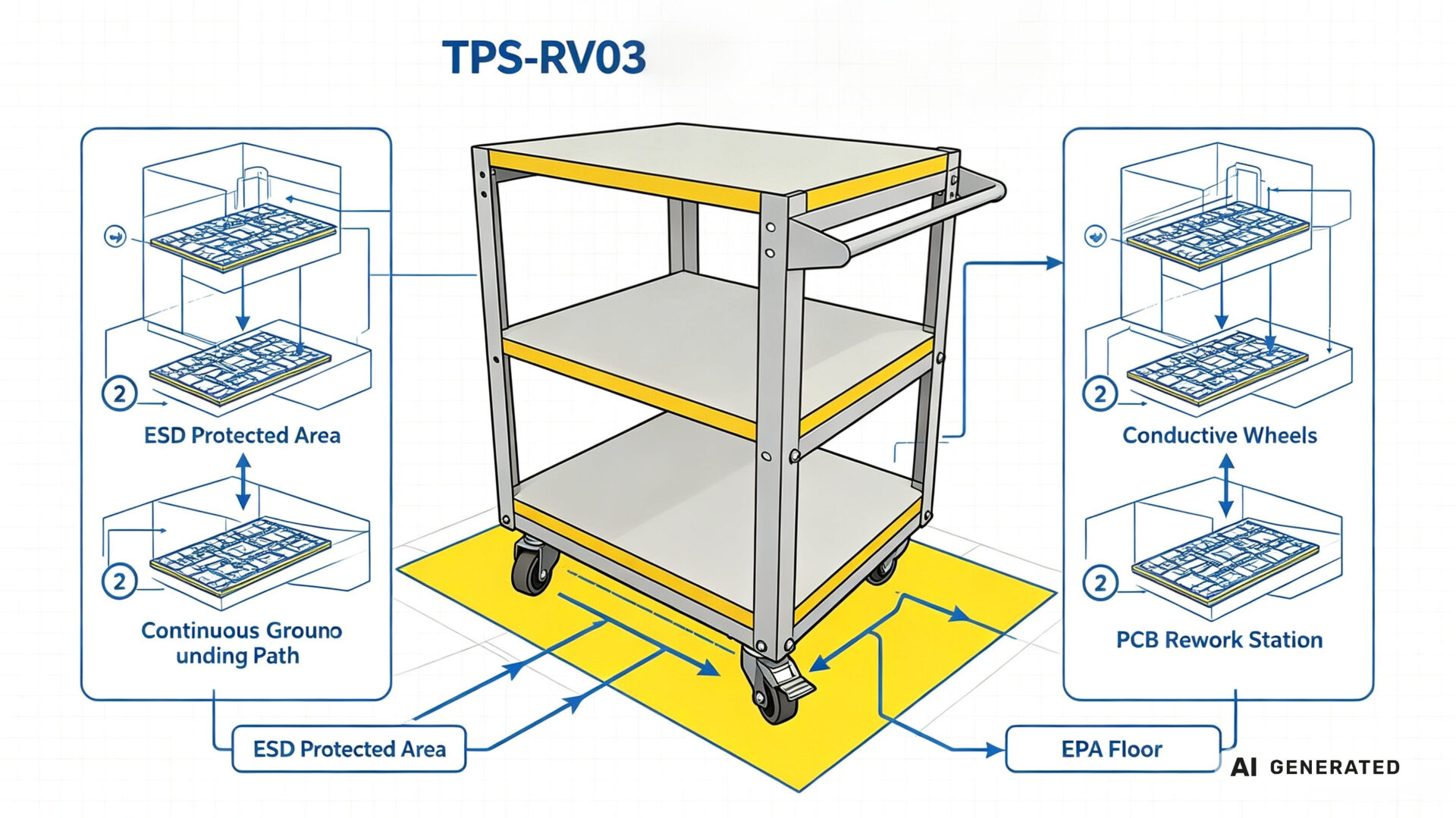

4. Der Erdungspfad: Wie ein ESD-Wagen die EPA-Integrität aufrechterhält

IEC 61340-5-1, der internationale Standard für den Schutz elektronischer Bauelemente vor elektrostatischen Phänomenen, definiert die Anforderungen an ein ESD-Kontrollprogramm, einschließlich EPA-Ausrüstung, Erdung und Grenzwerte für den Oberflächenwiderstand.

Innerhalb eines EPA muss jede Oberfläche, auf der ESD-empfindliche Bauteile platziert werden, einen Erdungswiderstand von unter 1 × 10⁹ Ω (1 GΩ) aufweisen. Dies stellt sicher, dass statische Ladung kontrolliert abfließt – schnell genug, um eine Ansammlung zu verhindern, aber langsam genug, um eine schnelle Entladung zu vermeiden, die selbst empfindliche Bauteile beschädigen könnte.

Der TPS-RV03 erreicht die Konformität mit IEC 61340-5-1 durch eine Kombination aus:

• Ableitfähigem pulverbeschichtetem Stahlrahmen: Bietet kontrollierte Ladungsableitung über die gesamte Wagenstruktur
• ESD-Laminat oder ableitfähigen Ablagenoberflächen: Stellt sicher, dass auf den Ablagen platzierte Leiterplatten immer mit einer ableitfähigen Oberfläche in Kontakt sind
• Dediziertem Erdungspfad: Ein kontinuierlicher elektrischer Pfad von den Ablagenoberflächen über den Stahlrahmen und die leitfähigen Rollen zum EPA-Boden
• ESD-Universalrollen: Leitfähige oder ableitfähige Rollen, die den Pfad zur Erde vervollständigen und gleichzeitig Mobilität ermöglichen

Typische Oberflächenwiderstandswerte für ESD-Materialien liegen je nach Anwendung und Normenanforderungen im Bereich von 10⁶ bis 10⁹ Ohm. Der TPS-RV03 ist so ausgelegt, dass er diese Anforderungen erfüllt und sicherstellt, dass die ESD-Schutzkette von dem Moment an intakt bleibt, in dem eine Leiterplatte den Arbeitstisch verlässt, bis sie die nächste Station erreicht.

5. Tragfähigkeit: 50 kg pro Ebene, 150 kg pro Wagen

In Nacharbeits- und Reparaturumgebungen müssen mehrere Leiterplatten, Werkzeuge und Komponenten gleichzeitig transportiert werden. Ein Wagen mit unzureichender Tragfähigkeit erzwingt mehrere Fahrten, was die Effizienz verringert und das ESD-Risiko erhöht.

Der TPS-RV03 bietet eine erhebliche Tragfähigkeit für anspruchsvolle Industrieanwendungen:

• Pro Ebene: 50 kg Tragfähigkeit, geeignet für mehrere Leiterplatten, Werkzeugablagen oder Komponentenbehälter
• Pro Wagen: 150 kg Gesamttragfähigkeit, unterstützt schwere Lasten ohne Beeinträchtigung der Stabilität oder Mobilität

Diese Tragfähigkeit wird durch die Vollstahlkonstruktion erreicht, die die für schwere Lasten erforderliche strukturelle Integrität ohne Durchbiegen oder Versagen bietet. Der verstärkte Rahmen stellt sicher, dass auch voll beladene Ablagen während des Transports stabil und sicher bleiben.

Für Leiterplatten-Nacharbeitswagen ist die Tragfähigkeit von 50 kg pro Ebene besonders wertvoll. Eine einzige Ebene kann aufnehmen:

• Mehrere Leiterplatten, die auf Nacharbeit warten
• Werkzeugablagen mit Lötkolben, Lupen und Handwerkzeugen
• Komponentenbehälter mit Ersatzteilen
• Prüfvorrichtungen und Messgeräte

Diese Kapazität reduziert die Anzahl der Fahrten zwischen den Arbeitsstationen, verbessert die Arbeitseffizienz und verkürzt die Handhabungszeit, die Leiterplatten dem ESD-Risiko aussetzt.

6. Mobilität und Stabilität: Feststellbare Rollen für sichere Positionierung

Mobilität ist in einer Nacharbeitsumgebung unerlässlich, in der ein einzelner Techniker oder eine Station mehrere Montagelinien bedienen kann. Mobilität ohne Stabilität ist jedoch gefährlich – ein instabiler Wagen kann umkippen, Leiterplatten fallen lassen oder sich beim Be- und Entladen unerwartet bewegen.

Der TPS-RV03 verfügt über ESD-Universalrollen, von denen zwei mit Feststellbremsen ausgestattet sind, für eine sichere stationäre Positionierung. Dieses Design bietet:

• Leichte Mobilität: ESD-Rollen ermöglichen eine einfache Bewegung über EPA-Böden, ohne statische Ladung zu erzeugen
• Sichere Positionierung: Feststellrollen verhindern unbeabsichtigte Bewegungen während des Be- und Entladens sowie während der Nachbearbeitung
• Stabilität unter Last: Die Radkonfiguration gewährleistet Stabilität auch bei voll beladenem Wagen
• Kontinuierliche Erdung: Leitfähige Rollen erhalten den Erdungspfad auch während der Bewegung aufrecht

Die Feststellrollen sind besonders wichtig in Nacharbeitsanwendungen, bei denen:

• Leiterplatten beim Platzieren und Entnehmen präzise gehandhabt werden müssen
• Werkzeuge und Komponenten während des Gebrauchs stabil bleiben müssen
• Der Wagen während des Anschlusses an Geräte oder Prüfvorrichtungen in Position bleiben muss

Für ESD-Leiterplatten-Reparaturwagen stellt die Kombination aus Mobilität und Stabilität sicher, dass der Wagen bei Bedarf schnell neu positioniert werden kann, aber während kritischer Vorgänge fest an seinem Platz bleibt.

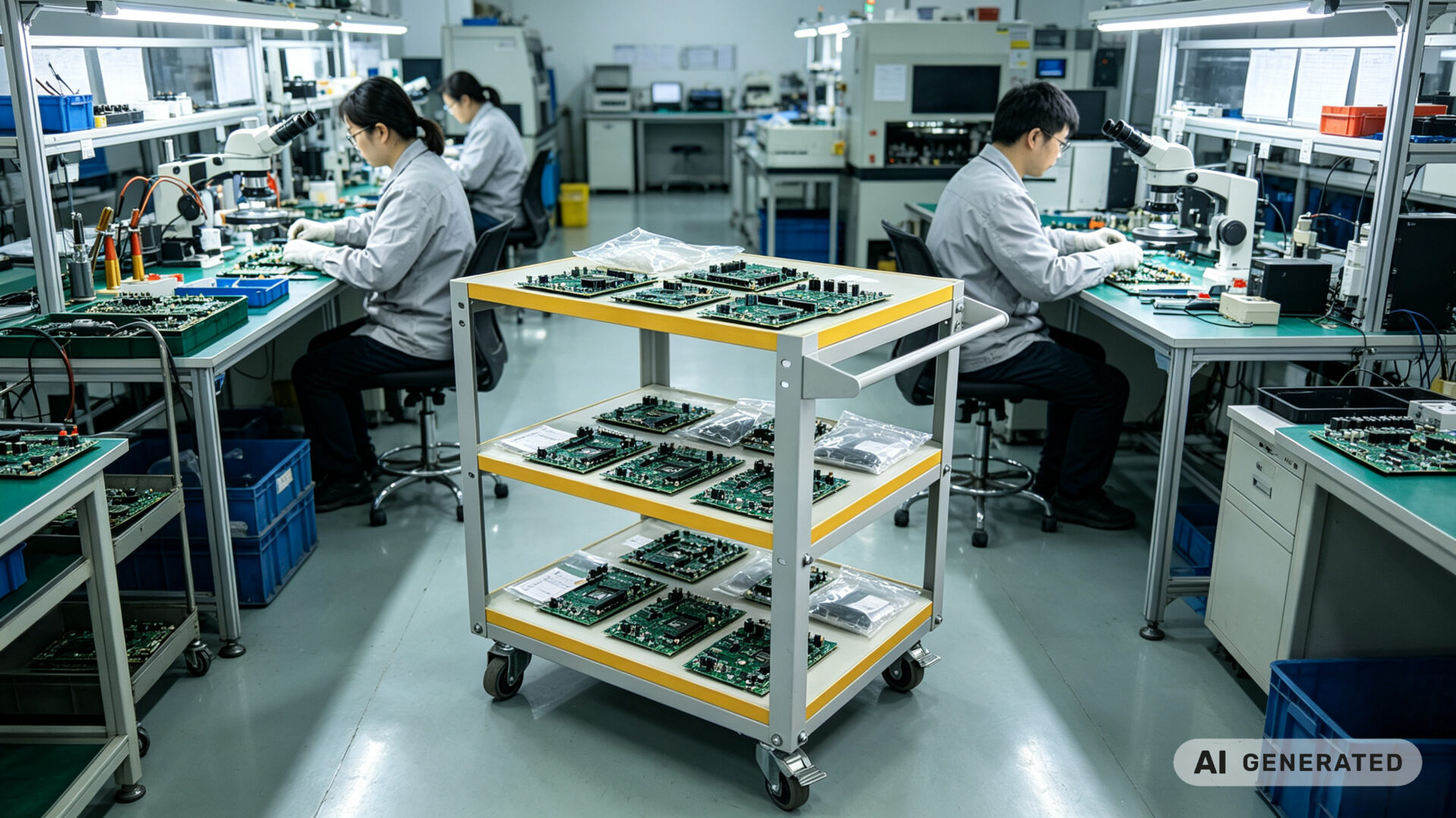

7. Anwendungen: Nacharbeit, Reparatur und mehr

Der TPS-RV03 ESD PCB trolley ist für eine breite Palette industrieller Anwendungen konzipiert, bei denen statisch empfindliche Komponenten sicher gehandhabt und transportiert werden müssen.

Hauptanwendungen:

• Leiterplatten-Nacharbeitsstationen: Transport von Baugruppen zwischen Inspektion, Nacharbeit und Prüfung
• Elektronik-Reparaturwerkstätten: Bewegung empfindlicher Platinen zwischen Diagnose-, Reparatur- und Qualitätskontrollbereichen
• Unterstützung von Montagelinien: Bereitstellung von Komponenten und Abholung fertiger Baugruppen von mehreren Produktionslinien
• Wareneingangsprüfung: Transport von Leiterplatten vom Wareneingang zu den Prüfstationen
• Lager- und Lagerbereiche: Bewegung von Leiterplatten zwischen Lagerorten und Produktionsbereichen

Branchen:

• Elektronikfertigung: Leiterplattenbestückung, SMT-Linien und Endmontage
• Automobilelektronik: Handhabung von Steuergeräten, Sensoren und Steuermodulen
• Medizintechnik: Montage und Prüfung empfindlicher Elektronik
• Luft- und Raumfahrt sowie Verteidigung: Handhabung hochzuverlässiger Leiterplatten
• Telekommunikation: Reparatur und Nacharbeit von Netzwerkgeräten

Für empfindliche Leiterplatten-Transportwagen bietet der TPS-RV03 den ESD-Schutz, die Tragfähigkeit und die Mobilität, die die moderne Elektronikfertigung erfordert. Der Wagen ist auf Anfrage auch in anderen Größen erhältlich und bietet Flexibilität für spezifische betriebliche Anforderungen.

TPS ESD-Leiterplattenwagen shop →

8. Technische Daten auf einen Blick

Das gesamte ESD-Wagen-Sortiment anzeigen →

9. FAQ
