Systemintegratoren, Schaltschrankbauer und Beschaffungsteams in der industriellen Automatisierung scheitern selten, weil ihnen ein Steuerungsdesign fehlt. Sie verlieren Zeit—und Budget—wenn ein Standardgehäuse in einer Waschumgebung korrodiert, undicht wird oder die Inspektion nicht besteht, was kostspielige Auswechslungen erzwingt und die Werksabnahme verzögert.
Die Blechverarbeitungsdienstleistungen von TPS Elektronik sind darauf ausgelegt, dieses Risiko zu eliminieren: NEMA 4X Netzteilgehäuse aus Edelstahl 304 oder 316L, mit durchgehend verschweißten Nähten, FDA-konformen Silikondichtungen und geneigten Oberseiten, die IP66/IP69K-Waschanforderungen erfüllen.
Besprechen Sie Ihre NEMA 4X power supply enclosure mit TPS →
1. Was ist ein NEMA 4X power supply enclosure?
Ein NEMA 4X power supply enclosure ist ein elektrisches Gehäuse, das von der National Electrical Manufacturers Association für den Innen- und Außenbereich klassifiziert wurde und Schutz gegen fallenden Schmutz, Regen, Schneeregen, Schnee, windgetragenen Staub, Spritzwasser, Schlauchwasser und Korrosion bietet. Die „X“-Kennzeichnung zeigt spezifisch die Korrosionsbeständigkeit an—das Merkmal, das NEMA 4X von NEMA 4 unterscheidet.
Die Klassifizierung ist in NEMA 250, Enclosures for Electrical Equipment (1000 Volts Maximum), definiert, mit äquivalenten Anforderungen in ANSI/UL 50E. Gemäß der NEMA 250 Norm sind Typ-4X-Gehäuse „für den Innen- oder Außenbereich konstruiert, um Personen einen Schutzgrad gegen versehentlichen Kontakt mit den eingeschlossenen Geräten zu bieten; einen Schutzgrad gegen fallenden Schmutz, Regen, Schneeregen, Schnee, windgetragenen Staub, Spritzwasser und Schlauchwasser; und Korrosion; und die durch äußere Eisbildung am Gehäuse nicht beschädigt werden“.
Für industrielle Automatisierungs-Netzteilanwendungen ist die NEMA 4X-Klassifizierung die Mindestanforderung, wenn das Gehäuse Waschverfahren, chemischen Reinigungsmitteln oder korrosiven atmosphärischen Bedingungen ausgesetzt ist. Ein waschbarer Netzteilgehäusekasten muss seine Dichtung unter direktem Wasserstrahl aufrechterhalten und gleichzeitig den korrosiven Auswirkungen von Reinigungsmitteln, ätzenden Reinigern und Desinfektionschemikalien widerstehen.
TPS NEMA 4X Gehäusekapazitäten ansehen →

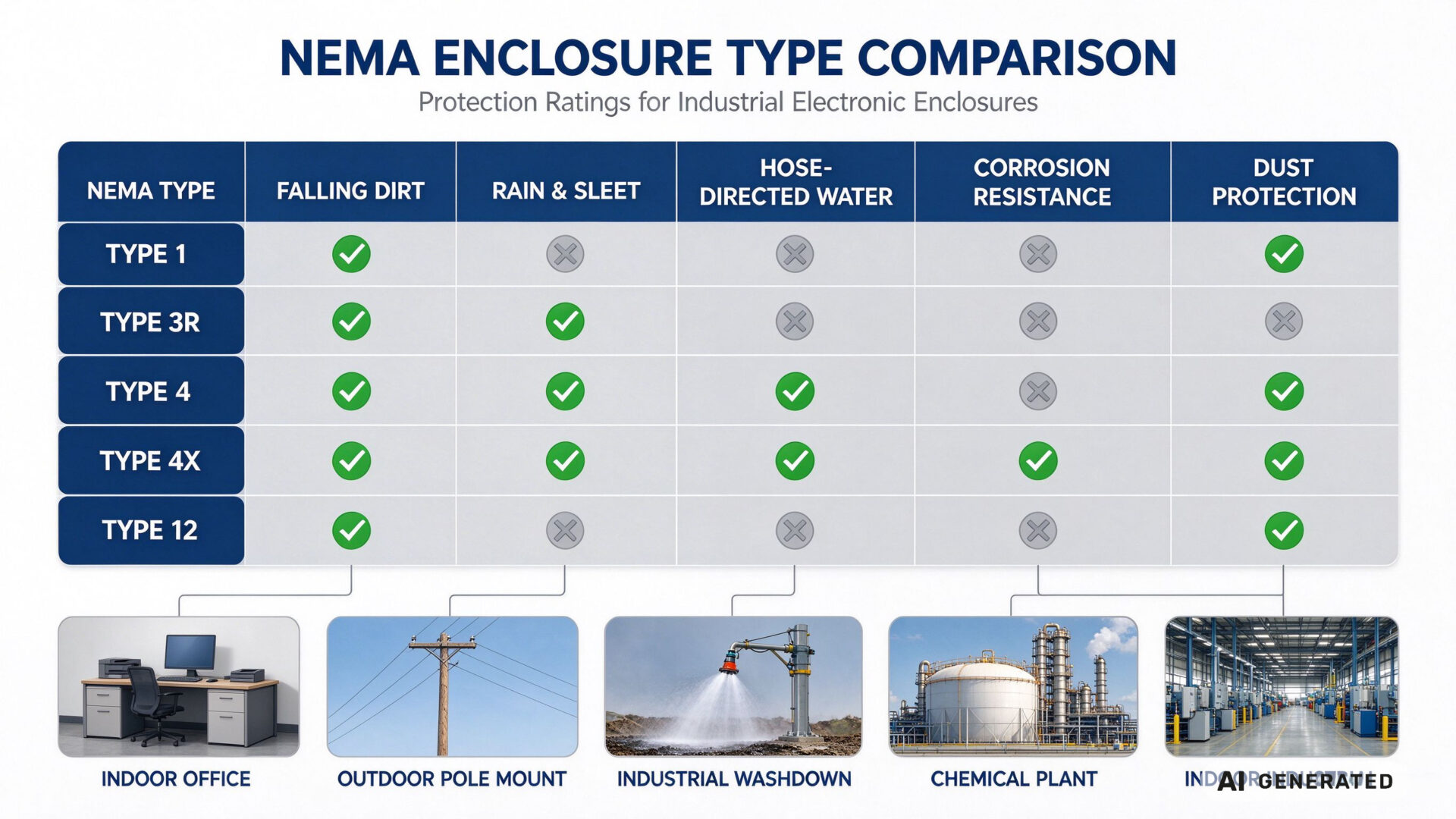

1.1 NEMA 4X vs. IP66/IP69K: das duale Klassifizierungssystem verstehen
Industrielle Geräte, die global eingesetzt werden, tragen typischerweise sowohl NEMA- als auch IP-Klassifizierungen. Das IP-Klassifizierungssystem (Ingress Protection) ist in IEC 60529 definiert und gibt den Schutzgrad gegen Feststoffe und Flüssigkeiten an. NEMA 4X Gehäuse erreichen üblicherweise IP66-, IP67- oder IP69K-Klassifizierungen, je nach spezifischem Design und Testverfahren.
Der praktische Unterschied ist für die Spezifikation von Bedeutung. IP66 bietet Schutz gegen starke Wasserstrahlen aus jeder Richtung. IP67 fügt Schutz gegen vorübergehendes Eintauchen hinzu. IP69K bietet Schutz gegen Hochdruck-Hochtemperatur-Waschverfahren auf kurze Distanz—bis zu 80°C bei 100 bar aus 10–15 cm Entfernung. Für Lebensmittel- und Pharmaverarbeitungsumgebungen, in denen intensive Sanitärverfahren Standard sind, ist IP69K-Fähigkeit oft die operative Anforderung, auch wenn die formale Spezifikation NEMA 4X vorsieht.
| Schutzart | Wasserschutz | Korrosionsschutz | Typische Anwendung |
|---|---|---|---|
| NEMA 3R | Falling rain, Schnee | Keiner | Außenbereich, belüftet |
| NEMA 4 | Schlauchwasser | Keiner | Innenwaschung, lackierter Stahl |
| NEMA 4X | Schlauchwasser | Ja (304/316L SS oder Polymere) | Waschung, Chemie, Lebensmittelverarbeitung |
| NEMA 12 | Tropfend, leichtes Spritzen | Keiner | Innen, Staub und Ölnebel |
| IP66 | Starke Wasserstrahlen | Materialabhängig | Außen, intensive Industrie |
| IP69K | Hochdruck-Hochtemperatur-Waschung | Materialabhängig | Lebensmittel, Pharma, Hygienebereiche |
1.2 Warum NEMA 3R oder NEMA 12 für Waschumgebungen nicht ausreicht
Ein NEMA 3R-Gehäuse ist für fallenden Regen und Schnee ausgelegt, verlässt sich jedoch auf Lüftungslamellen, die heiße Luft entweichen lassen. Bei Schlauchwasser oder Hochdruckreinigung werden diese Lamellen zu Wassereintrittspunkten. NEMA 3R-Gehäuse bestehen typischerweise aus lackiertem Kohlenstoffstahl, der mit der Zeit korrodiert, wenn er Reinigungschemikalien und Feuchtigkeit ausgesetzt ist.
NEMA 12-Gehäuse sind für den Innenbereich ausgelegt und schützen gegen zirkulierenden Staub und leichtes Spritzen nicht-korrosiver Flüssigkeiten. Sie sind nicht für Schlauchwasser oder Korrosionsbeständigkeit klassifiziert. In einer Lebensmittelverarbeitungsanlage, in der die Ausrüstung täglich mit ätzenden Reinigern gewaschen wird, versagt ein NEMA 12-Gehäuse innerhalb von Wochen—die Dichtung degradiert, Wasser dringt durch die Türdichtung ein und das Netzteil im Inneren wird beschädigt.
Die Spezifikation des Industrieautomations-Netzteilgehäuses sollte der Worst-Case-Umgebungsbelastung entsprechen, nicht dem Durchschnittszustand. Wenn die Anlage Hochdruckreiniger verwendet, muss das Gehäuse vollständig versiegelt und korrosionsbeständig sein.

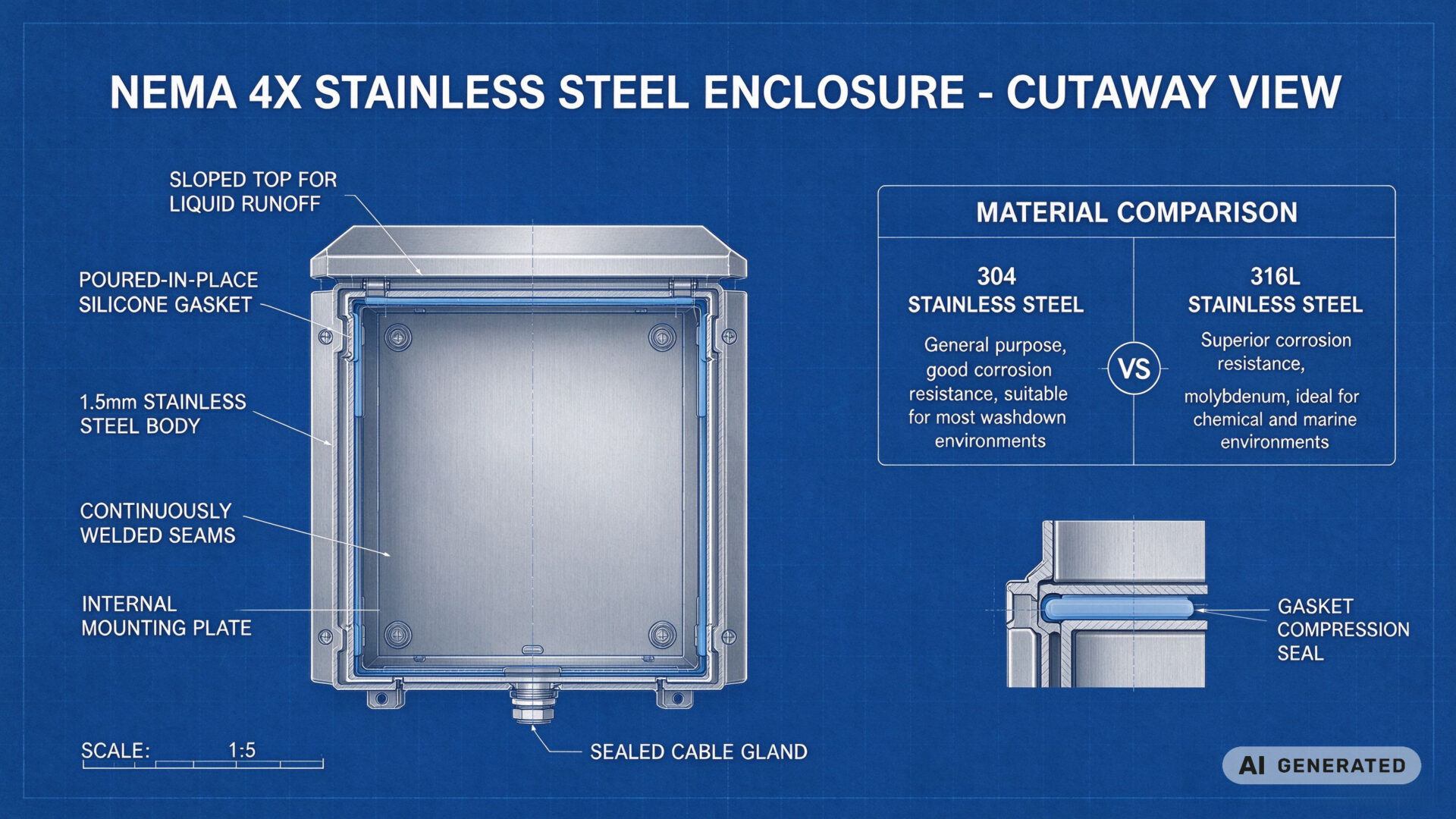

2. Edelstahl-Materialauswahl: 304 vs. 316L für korrosive Umgebungen
Die Materialwahl für ein Edelstahl-power supply enclosure bestimmt seine Lebensdauer in der Zielumgebung. Zwei Güten dominieren die NEMA 4X-Gehäusekonstruktion: Edelstahl 304 und 316L.
Edelstahl Typ 304 enthält etwa 18–20% Chrom und 8–10,5% Nickel. Er bietet Korrosionsbeständigkeit gegen die meisten korrosiven Lösungsmittel, Alkalien und einige Säuren, was ihn für Waschumgebungen mit Standardreinigungsmitteln geeignet macht. Er ist die Standardwahl für Lebensmittelverarbeitungsbereiche, in denen keine aggressiven Chloride vorhanden sind.
Edelstahl Typ 316L fügt 2–3% Molybdän hinzu, was die Beständigkeit gegen Chloride und Industriechemikalien erheblich verbessert. Für Pharmaanlagen, Chemieverarbeitungsbetriebe und Küsteninstallationen, in denen Salzspritzbelastung ein Faktor ist, ist 316L die geeignete Güte. Die „L“-Kennzeichnung zeigt niedrigen Kohlenstoffgehalt an, was das Risiko der Schweißsensibilisierung reduziert—eine kritische Überlegung, wenn der Gehäusekorpus durchgehendes Schweißen erfordert.
Das Fertigungsverfahren ist ebenso wichtig. NEMA 4X Gehäuse erfordern durchgehend verschweißte, glatt geschliffene Nähte—Punktschweißen oder gefaltete Nähte halten die IP66/IP69K-Dichtung unter Hochdruckreinigung nicht aufrecht. Die Oberflächenbeschaffenheit muss glatt sein (typischerweise 400er Körnung für Hygieneanwendungen), um Bakterienansammlungen zu verhindern und die Reinigung zu erleichtern. Eine geformte Lippe am Gehäuse schließt fließende Flüssigkeiten und Verunreinigungen von der Dichtungsfläche aus.
Die kundenspezifischen Blechfertigungsfähigkeiten von TPS umfassen MIG- und TIG-Schweißen, CNC-Biegen und Oberflächenveredelung, die für die NEMA 4X-Gehäuseproduktion geeignet sind. Der MIG vs. TIG Schweißvergleich dokumentiert, wie die Schweißmethode die Nahtintegrität und Korrosionsbeständigkeit beeinflusst.
3. Wasch- und Hygieneanforderungen für Lebensmittel-, Getränke- und Pharmaanlagen
In der Lebensmittel- und Getränkeverarbeitung müssen die elektrischen Gehäuse automatisierter Geräte mehr als die NEMA 4X Wasser- und Korrosionsanforderungen erfüllen. Hygienische Designprinzipien gelten: Das Gehäuse muss Ansammlungen von Flüssigkeiten und Verunreinigungen verhindern, die Bakterien beherbergen könnten, und alle Materialien im Lebensmittelbereich müssen ungiftig und reinigungsfähig sein.
Wesentliche Anforderungen für Gehäuse in Lebensmittel- und Getränkekontakt- oder Verarbeitungsbereichen:
- IP69-Klassifizierung nach IEC 60529 für Geräteschutz gegen Hochdruckwaschung
- Gehäusekorpus aus 1,5 mm Typ 304 Edelstahl mit 400er Oberflächenbeschaffenheit für Schutz vor Bakterien und Korrosion
- FDA-konforme Silikondichtungen gemäß FDA 21 CFR 177.2600 für Lebensmittelschutz, blau für einfache Erkennung durch Vision-Systeme
- Innenliegende Scharniere zur Reduzierung von Bakterien beherbergenden Fangpunkten und zur Verhinderung vorzeitigen Korrosionsversagens
- Spaltfreie, konvexe Verschlussmechanismen auf Außenflächen zur Verhinderung von Bakterienretention
- Geneigte Oberseite mit mindestens 30 Grad für Flüssigkeitsabfluss und um zu verhindern, dass Gegenstände auf dem Gehäuse abgelegt werden
Gemäß der Food Traceability Final Rule der FDA müssen bis 2026 alle Betriebe, die Lebensmittel lagern, verpacken, verarbeiten und herstellen, neue Rückverfolgbarkeitsanforderungen erfüllen. Die Konnektivität automatisierter Geräte muss diese Rückverfolgbarkeit unterstützen—und die Konstruktion dieser Geräte muss hygienische Designanforderungen erfüllen. Das Lebensmittelverarbeitungs-power supply enclosure ist daher nicht nur ein Schutzgehäuse, sondern ein Bestandteil der Lebensmittelsicherheitsinfrastruktur der Anlage.
4. Innenintegration: Netzteile, DIN-Schiene und Thermomanagement in NEMA 4X Gehäusen
Ein NEMA 4X-Gehäuse ist konstruktionsbedingt vollständig versiegelt. Dies schafft eine thermische Managementherausforderung: Die vom Netzteil im Inneren erzeugte Wärme hat keinen Konvektionsweg zum Entweichen. Der interne Temperaturanstieg muss durch sorgfältige Komponentenauswahl und, wo erforderlich, durch versiegelte Wärmetauscherlösungen gemanagt werden.
Das interne Layout eines NEMA 4X Netzteilgehäuses sollte adressieren:
- Netzteilauswahl: Wählen Sie Netzteile mit hohem Wirkungsgrad (≥90%), um die interne Wärmeerzeugung zu minimieren. DIN-schienenmontierbare Netzteile sind die Standardwahl für Industrieautomationsgehäuse.
- Thermische Analyse: Berechnen Sie den internen Temperaturanstieg basierend auf der gesamten Verlustleistung und der Gehäuseoberfläche. Für Gehäuse über 50W Verlustleistung sollten versiegelte Wärmetauscher oder Klimageräte in Betracht gezogen werden, die für NEMA 4X Umgebungen klassifiziert sind.
- DIN-Schiene und Montageplatte: Das Gehäuse sollte eine verzinkte oder Edelstahl-Montageplatte und DIN-Schiene für Netzteil- und Komponentenmontage enthalten. Kabeleinführungen sollten NEMA 4X-zertifizierte Kabelverschraubungen verwenden.
- Erdung und Verbindung: Ein Verbindungsbolzen an der Tür und ein Erdungsbolzen im Gehäusekorpus gewährleisten ordnungsgemäße elektrische Kontinuität. Dies ist kritisch für Sicherheit und EMV-Leistung.
- UL 508A-Konformität: Wenn das Gehäuse eine industrielle Schalttafel beherbergt, muss die Baugruppe UL 508A entsprechen. Alle im Gehäuse verwendeten Komponenten müssen eine geeignete UL-Zulassung haben, und die Schalttafel muss einen Türriegel haben, um zu verhindern, dass das System bei geöffneten Türen eingeschaltet wird.
TPS integriert Netzteilauswahl, DIN-Schienen-Layout und thermische Analyse in den Gehäusespezifikationsprozess. Die EMS-Blechverarbeitungsressource für Elektronikgehäuse dokumentiert, wie elektrisches und mechanisches Design in NEMA 4X-Anwendungen zusammenlaufen.

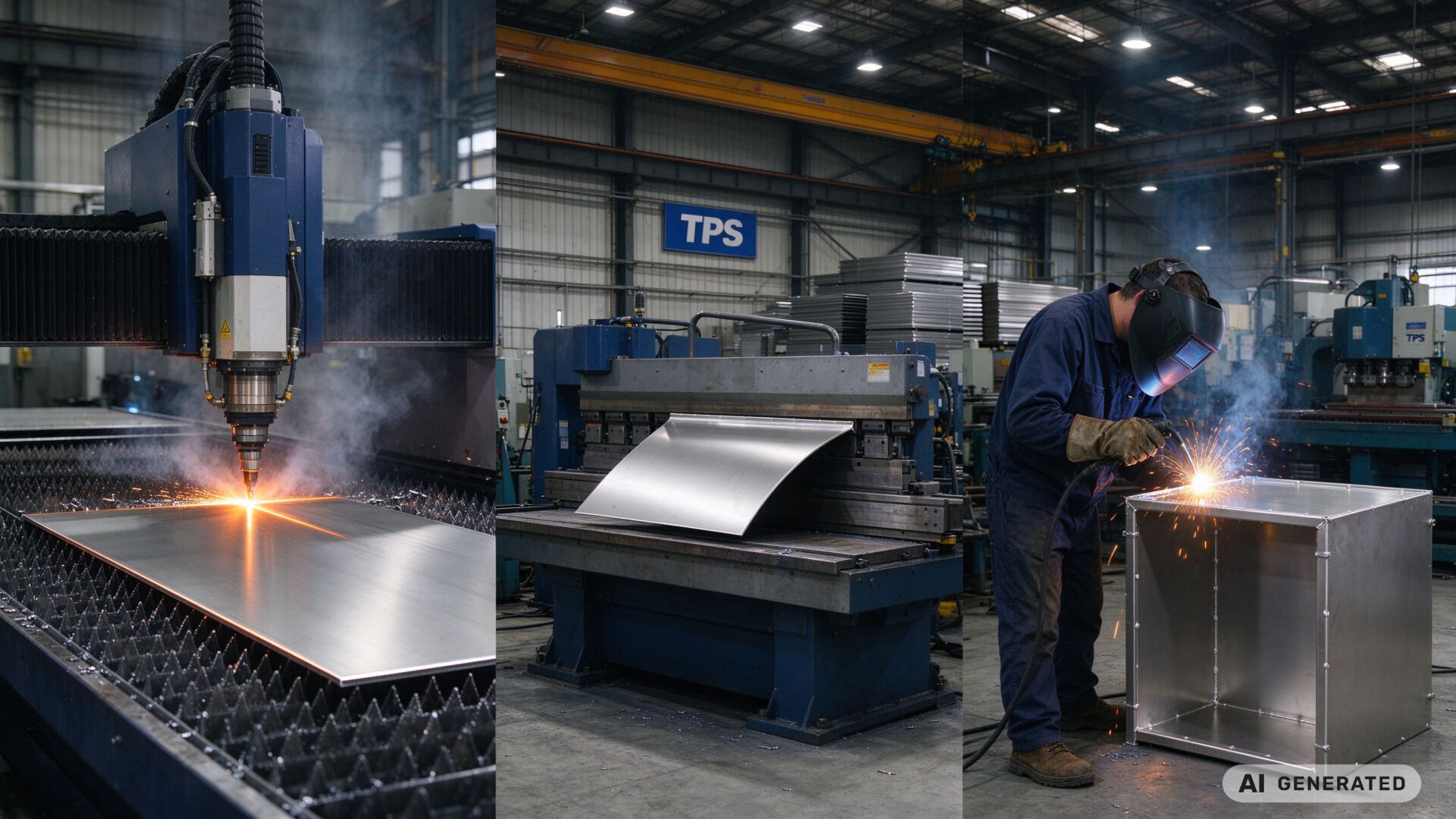

5. TPS Blechverarbeitungskapazitäten für NEMA 4X Gehäuse
TPS Elektronik betreibt Blechverarbeitungskapazitäten, die speziell für die NEMA 4X-Gehäuseproduktion konfiguriert und in seine EMS- und Elektronikmontagedienstleistungen integriert sind.
Fertigungsprozess
| Schritt | Fähigkeit | Relevanz für NEMA 4X |
|---|---|---|
| Laserschneiden | Faserlaser, Edelstahl bis 6mm | Präzise Ausschnitte für Kabelverschraubungen, DIN-Schiene und Türbeschläge |
| CNC-Biegen | Pressbremse mit mehrachsigem Hinteranschlag | Geformte Lippe am Gehäuse zum Ausschluss fließender Flüssigkeiten |
| MIG/TIG-Schweißen | Durchgehendes Nahtschweißen, glatt geschliffen | Wasserdichte Nähte für IP66/IP69K-Klassifizierung erforderlich |
| Oberflächenveredelung | Gebürstete Oberfläche, 400er Körnung für Hygiene | Glatte Oberflächen verhindern Bakterienansammlungen |
| Dichtungsinstallation | Eingegossenes Silikon, FDA-konform | Dichtungsintegrität für Waschschutz |
Der RFQ-sichere CNC-Biegeservice bietet schnelle Angebotserstellung für kundenspezifische Gehäuseprojekte. Für Projekte mit Schweißarbeiten dokumentiert die MIG-Schweißgeräte-Ressource die Ausrüstung und Prozesskontrollen für Gehäusenahtschweißen.
6. RFQ-Checkliste für NEMA 4X power supply enclosure
Um Angebotserstellung und Bewertung zu beschleunigen, geben Sie bei der Anforderung eines NEMA 4X Netzteilgehäuse-Angebots die folgenden Informationen an:
- Gehäuseabmessungen: Außenbreite × Höhe × Tiefe und interner Montageraumbedarf
- Materialgüte: Edelstahl 304 oder 316L, Wandstärke, Oberflächenbeschaffenheitsspezifikation
- Eindringschutzziel: IP66 oder IP69K und ob NEMA 4X-Zertifizierung für die Inspektion erforderlich ist
- Netzteil-Spezifikation: Spannung, Strom, DIN-Schienenmontage und Wärmeabgabe (für interne Temperaturanalyse)
- Tür- und Zugangskonfiguration: Einzel- oder Doppeltür, Scharnierseite, Verschlussmechanismustyp
- Hygienische Designanforderungen: Geneigter Oberseitenwinkel, FDA-konforme Dichtung, spaltfreie Befestigungselemente (für Lebensmittel/Pharma)
- Kabeleinführungsanforderungen: Anzahl und Größe der Kabelverschraubungen, NEMA 4X-zertifizierte Verschraubungsspezifikation
- Dokumentationsbedarf: Materialzertifikate, IP-Prüfberichte, UL 508A-Dokumentation, Maßzeichnungen
Die Angabe dieser Details reduziert Klärungszyklen während der Bewertung. Das Engineering-Team von TPS kann Materialauswahl, thermische Analyse und Dichtungsarchitekturdesign als Teil des RFQ-Prozesses unterstützen.
