Für Systemintegratoren, Schaltschrankbauer und technisch orientierte Beschaffungsteams ist das 24 V DC Netzteil die kritischste Komponente in jedem industriellen Steuerschrank. Es ist nicht nur eine Stromquelle. The Es bestimmt, ob die SPS nach einem fabrikweiten Spannungseinbruch zuverlässig hochfährt. Es diktiert, ob Sensorwerte unter schwankenden Lasten genau bleiben. Und es trägt die Last der regulatorischen Konformität — die SELV‑Klassifizierung, die EMV‑Grenzwerte, die Sicherheitsisolation —, die während der Werksabnahme dokumentiert und nachgewiesen werden muss.
Die TPS 24v dc power supply‑Serie ist für diese Anforderungen konstruiert. Sie umfasst mehrere Formfaktoren — Hutschiene, Schaltschrankeinbau und Open‑Frame — mit Leistungen von 30 W bis 180 W. Alle Modelle teilen eine gemeinsame Architektur: universeller 85–264 V AC Eingang, geregelter 24 V SELV Ausgang, aktive PFC bei leistungsstärkeren Geräten und eine Reihe von Schutzfunktionen gegen Überlast, Kurzschluss, Überspannung und Übertemperatur. Dieser Artikel untersucht die TPS 24V DC Netzteil‑Produktlinie und erläutert, warum sie das elektrische Fundament für einen zuverlässigen Maschinenbetrieb bildet.
Warum 24V DC der Standard für die Industrieautomation ist
Das 24 V DC Spannungsniveau ist seit Jahrzehnten das Rückgrat der industriellen Steuerungstechnik. Es stellt einen bewussten technischen Kompromiss dar. Die Spannung ist hoch genug, um Relais, Schütze und Magnetventile über lange Kabelwege ohne übermäßigen Strom oder Spannungsabfall zu versorgen. The Dennoch ist sie niedrig genug, um als Sicherheitskleinspannung (Safety Extra‑Low Voltage, SELV) gemäß IEC 61140 eingestuft zu werden, was bedeutet, dass das Risiko eines elektrischen Schlags grundsätzlich begrenzt ist. Dies vereinfacht die Schaltschrankkonstruktion, da SELV‑Stromkreise nicht dieselben Kriech- und Luftstrecken oder Schutzerdungsanforderungen wie Netzspannungskreise benötigen.
In einem typischen Automatisierungs‑Steuerschrank versorgt ein einzelnes 24 V DC Netzteil die SPS‑CPU und I/O‑Module, Dutzende von Sensoren (fotoelektrisch, induktiv, Ultraschall) und zahlreiche Aktoren (Meldeleuchten, Magnetventile, kleine DC‑Motoren). Das Netzteil muss eine stabile Ausgangsspannung unter stark variierenden Lastbedingungen aufrechterhalten — von nahezu null Strom, wenn die Maschine im Leerlauf ist, bis zum vollen Nennstrom, wenn alle Ausgänge aktiv sind. Sinkt die Spannung unter etwa 20 V, kann die SPS in einen undefinierten Zustand geraten, und Sensoren können fehlerhafte Signale erzeugen. Deshalb muss ein industrielles Schaltnetzteil 24V mehr als nur die richtige Nennspannung liefern. Es muss eine enge Regelung, ein schnelles Einschwingverhalten und eine ausreichende Überbrückungszeit bieten, um kurze Netzeinbrüche zu überstehen.
Übersicht der TPS 24V DC Netzteil‑Serie

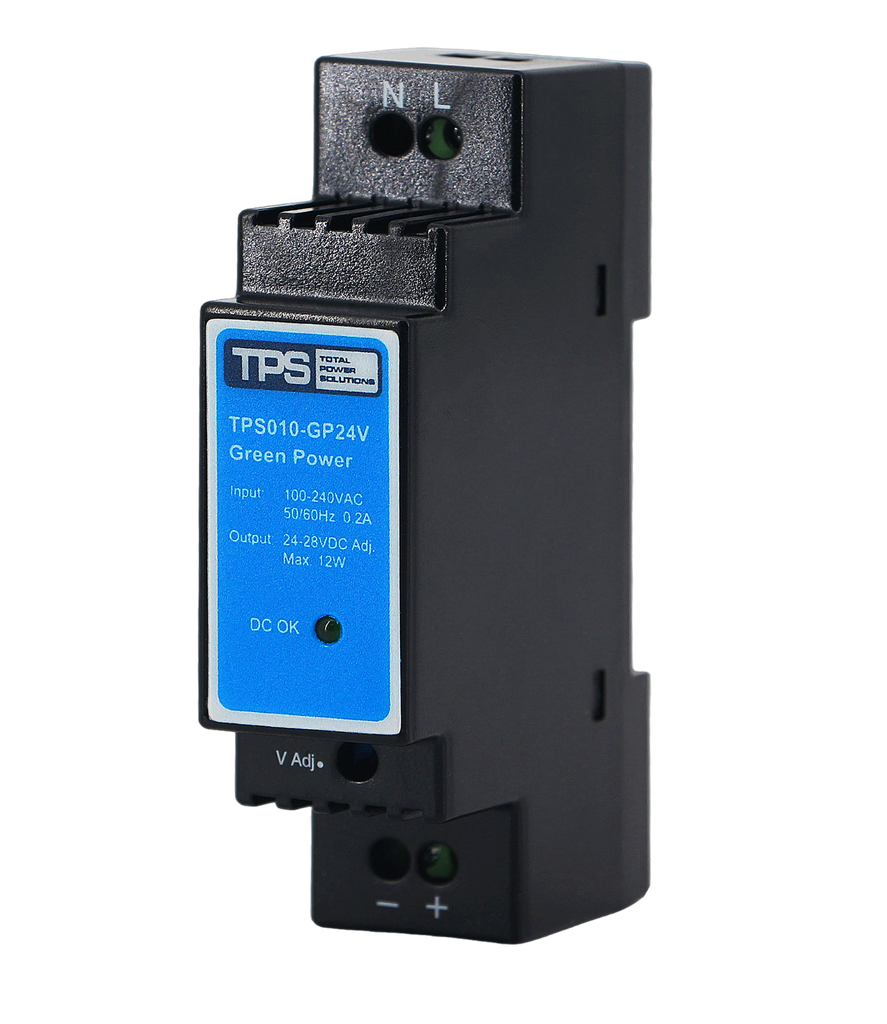

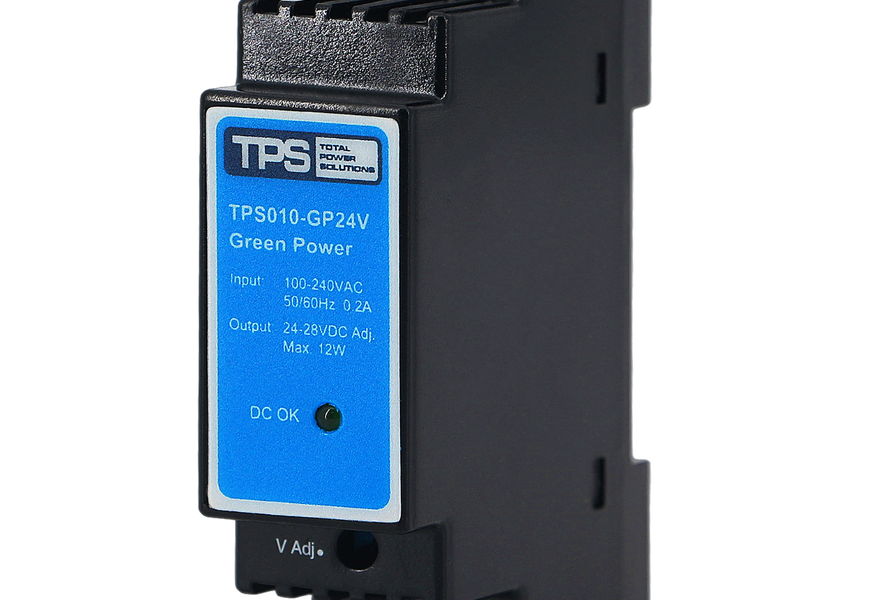

Die TPS 24v dc power supply ist nach Leistung und Formfaktor gegliedert. The Die kompakte TPS010‑Serie beginnt bei 30 W in einem schlanken Hutschienengehäuse, ideal für kleine Steuerschränke mit begrenztem Platz. Die TPS030‑Serie skaliert auf 130 W mit aktiver PFC und versorgt größere SPS‑Installationen und verteilte I/O‑Racks. Für Anwendungen, die eine Open‑Frame‑Integration erfordern — wie die Einbettung des Netzteils in ein größeres Gerät — bietet die TPS‑GSH180S‑Serie 180 W in einem kompakten PCB‑Montageformat. Eine vollständige Übersicht finden Sie auf der TPS Netzteil‑Kategorieseite.
Für Schaltschrankbauer ist der Hutschienen‑Formfaktor die bevorzugte Wahl, da er die Montage standardisiert und die Verdrahtung vereinfacht. TPS Hutschienen‑Netzteile verfügen über klar beschriftete, leicht zugängliche Schraubklemmen, die Ring- oder Gabelkabelschuhe aufnehmen, die Installationszeit verkürzen und das Risiko loser Verbindungen minimieren. Es sind auch Versionen für den Schaltschrankeinbau verfügbar, für Gehäuse ohne Hutschiene. Alle Modelle sind für die Kühlung durch natürliche Konvektion ausgelegt, sodass keine Lüfter erforderlich sind, die ausfallen und die Systemzuverlässigkeit beeinträchtigen können. Für weitere Informationen zu Strategien der Netzteilintegration besuchen Sie die TPS News‑Sektion.
Elektrische Leistung: Eingangsbereich, Wirkungsgrad und Regelung
Ein universeller AC‑Eingangsbereich von 85–264 V AC (und 120–370 V DC bei den meisten Modellen) ist ein charakteristisches Merkmal der TPS 24V DC Netzteil‑Linie. Dieser Bereich deckt das gesamte Spektrum der weltweiten Netzspannungen ab, von 100 V AC in Japan bis 240 V AC in Europa, mit ausreichend Spielraum für Spannungsschwankungen. Der Weitbereichseingang vereinfacht auch die Bestandsverwaltung für OEMs, die Geräte in mehrere Regionen liefern: Eine Netzteil‑Teilenummer bedient alle Ziele und eliminiert das Risiko, ein 115 V‑Gerät an eine 230 V‑Versorgung anzuschließen.

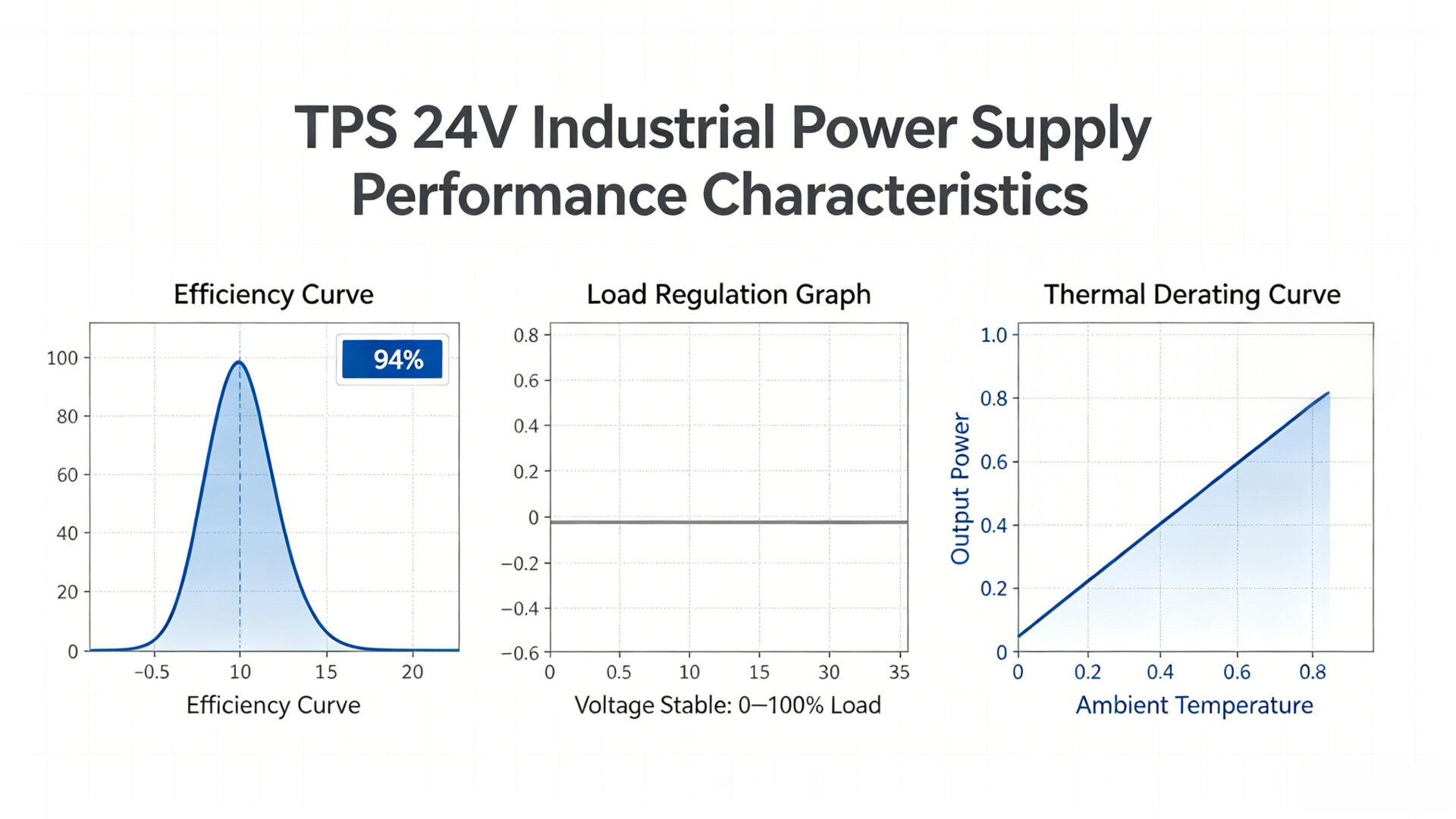

Der Wirkungsgrad ist aus zwei Gründen ein wichtiger Parameter. Erstens reduziert ein höherer Wirkungsgrad die Verlustwärme, die im Steuerschrank abgeführt werden muss, senkt die Umgebungstemperatur und verlängert die Lebensdauer aller Komponenten. Zweitens reduziert er direkt den Energieverbrauch über die Betriebsdauer der Maschine. TPS‑Netzteile erreichen typische Wirkungsgrade von über 90 %, wobei die aktive PFC bei leistungsstärkeren Modellen den Leistungsfaktor auf 0,95 oder besser verbessert. Dies reduziert den aus dem Netz entnommenen Effektivstrom, was wiederum die Belastung der vorgeschalteten Leitungsschutzschalter und Leitungen verringert.
Die Ausgangsregelung wird als Linien- und Lastregelung spezifiziert, typischerweise innerhalb von ±1 % über den gesamten Eingangsspannungsbereich und von Leerlauf bis Volllast. Ein Potentiometer auf der Frontplatte ermöglicht die Feineinstellung der Ausgangsspannung — zum Beispiel von den nominellen 24 V auf 27 V, um einen langen Kabelweg zu einer entfernten Sensoranordnung zu kompensieren. Ripple und Rauschen werden auf niedrigem Niveau gehalten, wodurch sichergestellt wird, dass empfindliche analoge Schaltungen und Kommunikationsmodule eine saubere Versorgung erhalten. Detaillierte technische Daten finden Sie in den Produktdatenblättern auf der Netzteil‑Kategorieseite.
Schutzfunktionen: Überlast, Kurzschluss und thermisch
Industrielle Umgebungen sind unerbittlich. Ein falsch verdrahteter Sensor kann einen Kurzschluss auf der 24 V‑Schiene verursachen. Ein blockierter Aktor kann übermäßigen Strom ziehen und blockieren. Ein Steuerschrank mit unzureichender Belüftung kann Temperaturen erreichen, die Elektrolytkondensatoren schädigen. Das Netzteil muss all diese Bedingungen ohne Ausfall überstehen und die nachgeschalteten Geräte so weit wie möglich schützen.

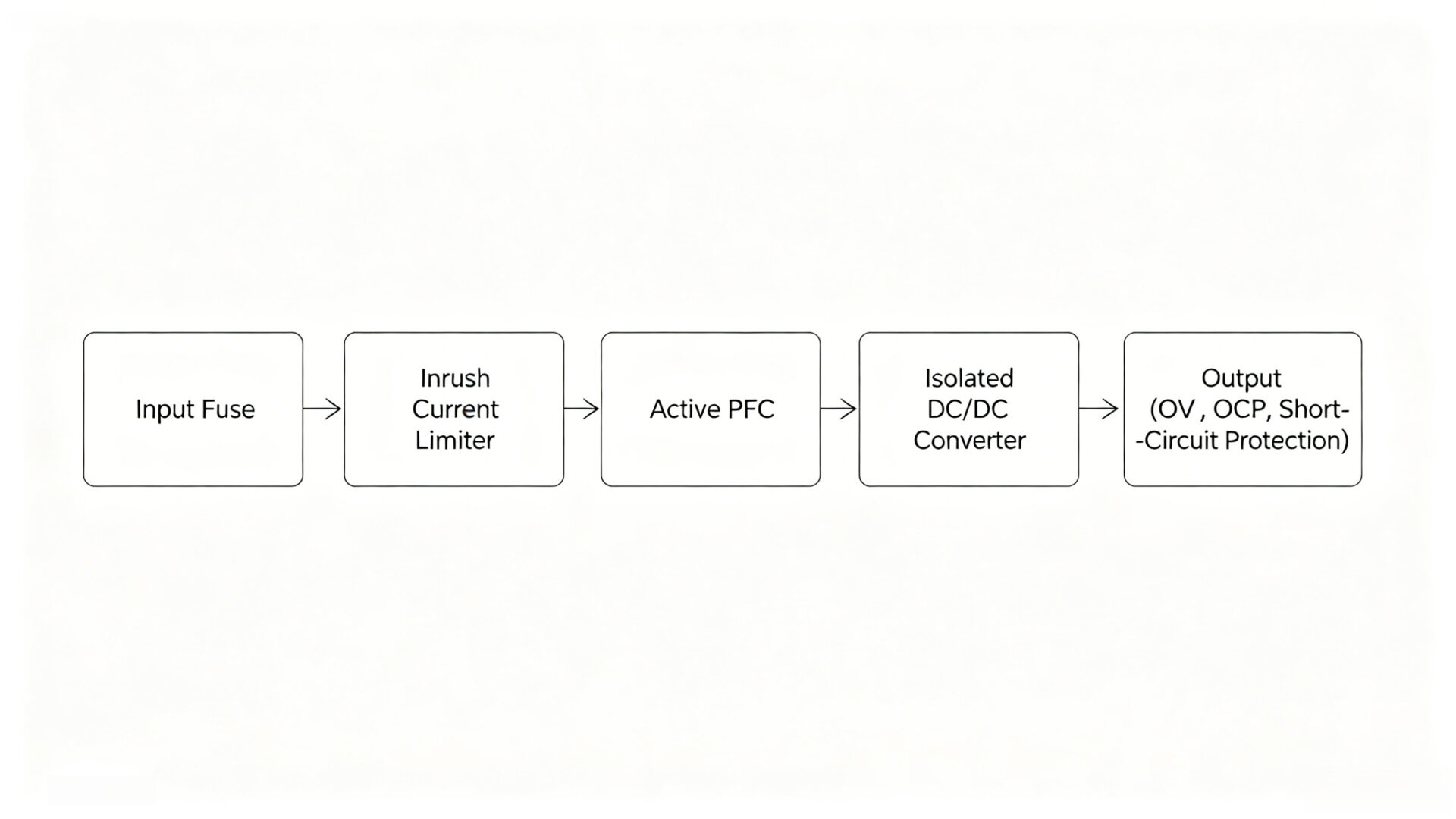

TPS 24V DC Netzteile enthalten eine Standardreihe von Schutzfunktionen. Der Überlastschutz begrenzt den Ausgangsstrom, wenn die Last den Nennwert überschreitet, typischerweise unter Verwendung einer Konstantstrom‑Charakteristik, die es der Spannung erlaubt zu sinken, während ein sicherer Strompegel aufrechterhalten wird. Der Kurzschlussschutz ist eine Erweiterung des Überlastschutzes: Wenn der Ausgang kurzgeschlossen wird, geht das Netzteil in einen Hiccup‑Modus über und versucht periodisch neu zu starten und prüft, ob der Fehler behoben ist. Der Überspannungsschutz schaltet den Ausgang ab, wenn die interne Regelschleife versagt und die Ausgangsspannung über einen sicheren Schwellenwert steigt — eine entscheidende Schutzmaßnahme für teure SPS- und I/O‑Module. Der Übertemperaturschutz überwacht die Innentemperatur und schaltet das Gerät ab, wenn die sicheren Grenzwerte überschritten werden.
Diese Schutzfunktionen sind nicht nur Sicherheitsmerkmale; sie sind Betriebszeit‑Merkmale. Ein Netzteil, das bei einem Fehler sauber abschaltet und sich automatisch erholt, wenn der Fehler behoben ist, hält eine Produktionslinie am Laufen. Ein Netzteil, das bei einer vorübergehenden Überlast dauerhaft ausfällt, stoppt die Linie und erfordert einen Wartungseinsatz. Diese Unterscheidung ist entscheidend für Schaltschrankbauer und Systemintegratoren, die auf hohe Verfügbarkeit auslegen. Für eine breitere Diskussion zur Netzteilszuverlässigkeit besuchen Sie die TPS Service‑Übersicht und die verfügbaren technischen Ressourcen.
Mechanische Integration: Hutschiene, Schaltschrankeinbau und Verdrahtung

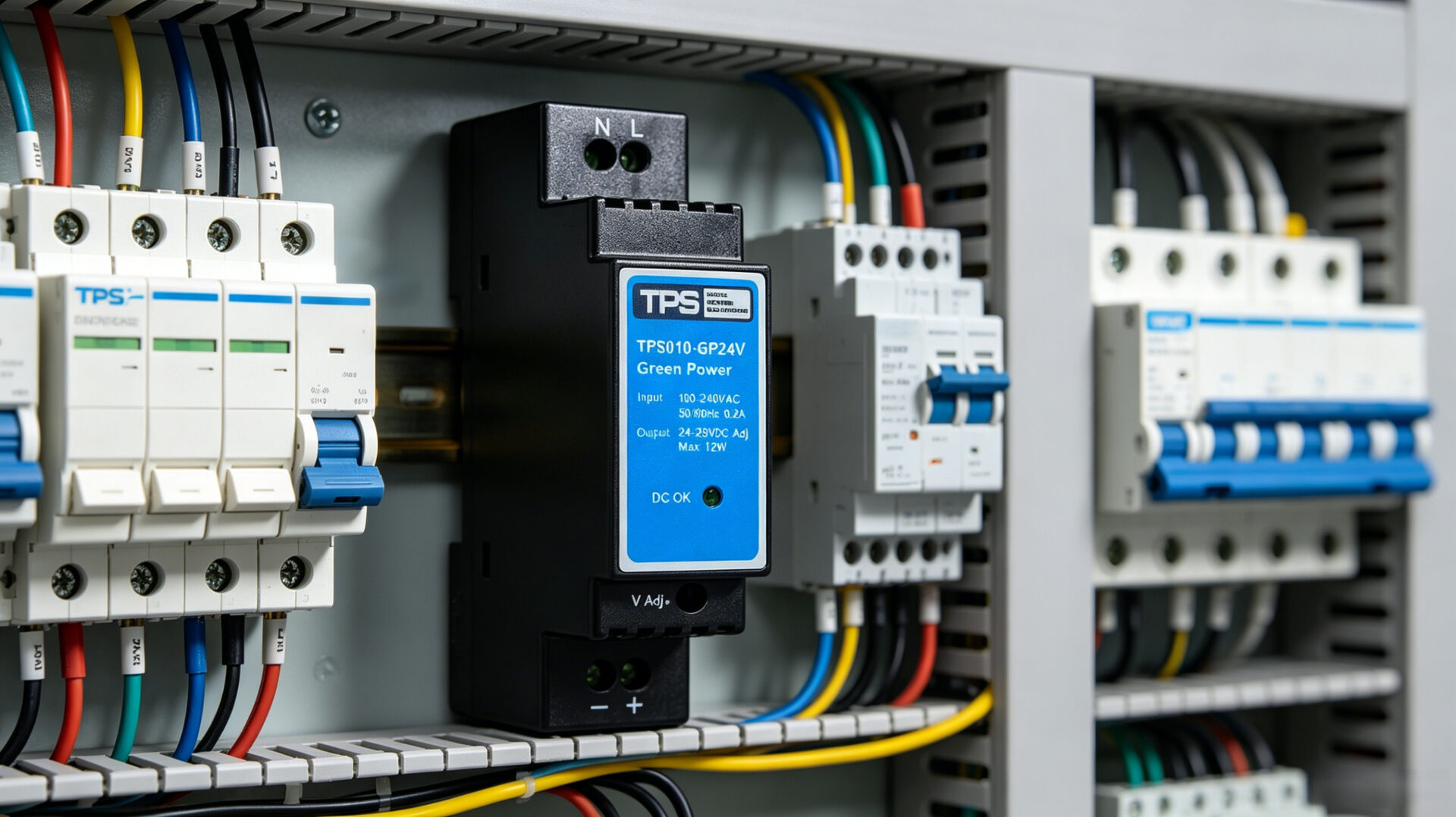

Die physische Installation eines Netzteils in einem Steuerschrank beeinflusst sowohl die elektrische Leistung als auch die Wartungsfreundlichkeit. Die Hutschienenmontage — standardisiert nach EN 60715 — ermöglicht es, Netzteile zusammen mit anderen Hutschienengeräten einzurasten und so ein kompaktes, organisiertes Layout zu schaffen. TPS Hutschienen‑Netzteile verwenden ein robustes Metallgehäuse mit Belüftungsschlitzen, die für vertikale Konvektionsluftströmung ausgelegt sind. Die Gehäuseabmessungen folgen den gängigen industriellen Breiten (z. B. 35 mm, 55 mm oder 85 mm), was die Platzierung im Schaltschranklayout erleichtert.
Die Verdrahtung ist ein praktisches Anliegen, das bei der Komponentenauswahl oft übersehen wird. TPS‑Netzteile verfügen über klar beschriftete Schraubklemmen, die eine Reihe von Leiterquerschnitten aufnehmen. Die Eingangsklemmen sind typischerweise durch eine physische Barriere von den Ausgangsklemmen getrennt, wodurch das Risiko eines versehentlichen Kontakts zwischen Netz- und SELV‑Stromkreisen reduziert wird. Die DC‑Ausgangsklemmen sind oft doppelt vorhanden (Plus- und Minus‑Paare), sodass der Ausgang ohne zusätzliche Reihenklemmen zu mehreren Lasten durchgeschleift werden kann. Allein diese Funktion kann bei einem komplexen Schaltschrank erhebliche Verdrahtungszeit sparen. Für Schaltschrankbauer, die ihre Verdrahtungsprozesse weiter optimieren möchten, bietet TPS zusätzliches Zubehör und Integrationsberatung über seine technischen Ressourcen.
Konformität und Sicherheit: SELV, IEC 62368‑1 und EMV
Für jedes Produkt, das für den europäischen Markt bestimmt ist, ist die Einhaltung der geltenden Richtlinien obligatorisch. Ein 24V DC geregeltes Netzteil fällt unter die Niederspannungsrichtlinie (2014/35/EU) und die EMV‑Richtlinie (2014/30/EU). TPS‑Netzteile sind so konstruiert und geprüft, dass sie die IEC 62368‑1 erfüllen, die gefahrenbasierte Sicherheitsnorm für AV‑, ICT- und Industrieausrüstung. Diese Norm regelt den Schutz gegen elektrischen Schlag, Feuer, mechanische und thermische Gefahren — alles relevant für ein in einem Steuerschrank installiertes Netzteil.
Die SELV‑Klassifizierung ist besonders bedeutsam. Im normalen Betrieb und unter Einzelfehlerbedingungen bleibt die Ausgangsspannung unter 60 V DC, und die Isolierung zwischen dem Netzeingang und dem SELV‑Ausgang ist verstärkt. Das bedeutet, dass der 24 V‑Stromkreis nicht dieselbe Schutzerdung wie der Netzstromkreis benötigt, was die Schaltschrankverdrahtung vereinfacht und das Risiko von Erdschleifen reduziert. TPS stellt mit jedem Produkt eine Konformitätserklärung und unterstützende Prüfberichte bereit, was den Dokumentationsaufwand für Systemintegratoren und Schaltschrankbauer während ihres eigenen CE‑Kennzeichnungsprozesses reduziert. Für die EMV wird die Konformität mit EN 55032 (CISPR 32) Klasse B für die Störaussendung und der Normenreihe IEC 61000‑4‑x für die Störfestigkeit nachgewiesen.
Anwendungsleitfaden: SPS, Sensoren, Aktoren
Das TPS 24v dc power supply unterstützt drei Hauptanwendungsbereiche in der Industrieautomation:
- SPS und Steuerungslogik: Das Netzteil versorgt die SPS‑CPU und I/O‑Module mit der stabilen, rauscharmen Spannung, die für eine zuverlässige Programmausführung und genaue analoge Eingangsablesungen erforderlich ist. Die Überbrückungszeit (typisch 20–30 ms bei Volllast) erlaubt es der SPS, kurze Netzeinbrüche ohne Neustart zu überstehen.
- Sensoren und Messumformer: Fotoelektrische Sensoren, Näherungsschalter, Drucktransmitter und Temperatursensoren benötigen alle eine saubere 24 V‑Versorgung. Die niedrige Restwelligkeit und das geringe Rauschen des TPS‑Netzteils verhindern Messfehler, die Fehlalarme oder falsche Steueraktionen auslösen könnten.
- Aktoren und Feldgeräte: Magnetventile, Meldeleuchten, kleine DC‑Motoren und Steuerrelais ziehen intermittierende Ströme, die stark variieren können. Das schnelle Einschwingverhalten und die robuste Überlastfähigkeit des TPS‑Netzteils stellen sicher, dass diese Lasten ohne Spannungseinbrüche versorgt werden, die andere Stromkreise auf derselben Schiene beeinträchtigen könnten.
RFQ‑Checkliste für 24V DC Netzteile
- Leistungsbedarf: Gesamter DC‑Laststrom (in Ampere) oder Leistung, einschließlich Anlaufstrom und Reserven für künftige Erweiterungen.
- Formfaktor: Hutschiene, Schaltschrankeinbau oder Open‑Frame.
- Eingangsspannung: Nennnetzspannung und etwaige Sonderbedingungen (z. B. nur 120 V AC, nur 230 V AC oder universell).
- Redundanz: Einzelversorgung, N+1‑Parallelbetrieb oder 1+1‑redundante Konfiguration.
- Umgebungsbedingungen: Umgebungstemperaturbereich, Höhe, Luftfeuchtigkeit und etwaige besondere Verschmutzungsgrade.
- Zertifizierungen: IEC 62368‑1 (Standard), UL 62368‑1, IEC 60601‑1 (Medizin) oder kundenspezifisch.
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Serienvolumen mit Ziel-Lieferterminen.
- Dokumentation: Prüfberichte, CE‑Konformitätserklärung, Materialdeklarationen.
Durchsuchen Sie TPS 24V DC Netzteile und fordern Sie ein Angebot an →
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem 24V DC Netzteil und einem 24V Batterieladegerät?
Ein 24V DC Netzteil liefert eine geregelte konstante Spannung, um Geräte kontinuierlich zu betreiben. Ein Batterieladegerät ist zum Laden einer Batterie ausgelegt und kann ein anderes Ladeprofil (Konstantstrom, Erhaltungsladung usw.) verwenden. TPS‑Netzteile sind für die direkte Geräteversorgung und nicht für die Batterieladung ausgelegt, es sei denn, sie sind speziell dafür konfiguriert.
Können TPS 24V Netzteile parallel für Redundanz oder höhere Leistung geschaltet werden?
Ja, viele TPS‑Modelle unterstützen Parallelbetrieb mit aktiver Stromaufteilung oder einfacher N+1‑Redundanz unter Verwendung externer OR‑ing‑Dioden. Konsultieren Sie das jeweilige Produktdatenblatt oder kontaktieren Sie das TPS‑Engineering für eine Konfigurationsberatung.
Enthalten TPS 24V Netzteile eine aktive PFC?
Aktive PFC ist bei Modellen ab 100 W enthalten. Leistungsschwächere Modelle verwenden passive PFC oder erfüllen die Oberschwingungsstromgrenzwerte ohne aktive Korrektur, abhängig vom jeweiligen Design.
Was ist SELV und warum ist es wichtig?
SELV steht für Safety Extra‑Low Voltage, definiert durch IEC 61140. Ein SELV‑Stromkreis arbeitet mit einer Spannung, die niedrig genug ist, um einen elektrischen Schlag unter Normal- und Einzelfehlerbedingungen zu verhindern, und er ist galvanisch von gefährlichen Spannungen getrennt. Die Verwendung eines SELV‑Netzteils vereinfacht die Schaltschrank‑Sicherheitskonstruktion und die Konformität.
Wo finde ich die technische Dokumentation für TPS‑Netzteile?
Datenblätter, Installationsanleitungen und Konformitätszertifikate sind auf der TPS Netzteil‑Produktseite oder über die technischen Ressourcen von TPS verfügbar.
