Systemintegratoren, Schaltschrankbauer und Beschaffungsteams scheitern selten, weil ihnen eine Telekom‑Spezifikation fehlt. Sie verlieren Zeit—und Budget—wenn ein Außen‑Basisstationsschrank, der auf einem windgepeitschten Dach oder an einem feuchten Küstenstandort aufgestellt wurde, bereits im ersten Betriebsjahr durch eindringendes Wasser oder Korrosion ausfällt. Ein einziges beschädigtes Gehäuse kann eine 5G‑Funkzelle außer Betrieb setzen, weitreichende Dienstunterbrechungen verursachen und einen teuren Notfall‑Austausch erzwingen. Die Integrität dieses Schranks—seine Schweißnähte, seine Dichtungen, seine Beschichtung—ist die erste und letzte Verteidigungslinie für die empfindliche Elektronik im Inneren.
Der custom sheet metal fabrication service von TPS Elektronik für Outdoor‑Telekom‑Schränke wurde entwickelt, um dieses Risiko zu eliminieren. Durch die Integration von Präzisions‑CNC‑Fertigung mit wetterfesten Konstruktionsprinzipien und strengem Korrosionsschutz liefert TPS IP65‑zertifizierte Gehäuse, die über Jahrzehnte hinweg eine trockene, stabile Innenumgebung aufrechterhalten, unabhängig von den äußeren Bedingungen. Dieser Artikel untersucht den TPS‑Ansatz zur Fertigung dieser kritischen Telekom‑Assets und erklärt, warum ein umweltgerechtes Design für die Netzzuverlässigkeit unerlässlich ist.
1. Warum Outdoor‑Telekom‑Schränke eine spezialisierte Blechfertigung erfordern
Telekommunikationsinfrastruktur wird zunehmend am Netzwerkrand eingesetzt, oft an Standorten ohne vorhandenen Schutzraum. Eine 5G‑Remote‑Radio‑Einheit (RRU) und die zugehörige Stromversorgungs- und Glasfaserverteilungsausrüstung müssen in einem Schrank untergebracht werden, der extremen Temperaturschwankungen von -40 °C bis +55 °C, starkem Regen, Treibsand und in Küstengebieten salzhaltigem Nebel standhält. Ein Standard‑NEMA‑1‑Innengehäuse wird unter diesen Bedingungen innerhalb weniger Monate katastrophal versagen. Eindringendes Wasser durch eine schlecht abgedichtete Naht oder ein korrodiertes Türscharnier führt zu Kondensation, Kurzschlüssen und schließlich zum Geräteausfall.
Ein wetterfestes Blechgehäuse, das aus geeigneten Materialien mit vollständig geschweißten Nähten und Hochleistungsdichtungen gefertigt ist, ist die einzige praktikable Lösung. Das Gehäuse muss so konstruiert und geprüft sein, dass es IP65 erfüllt—vollständiger Schutz gegen Staubeintritt und Schutz gegen Strahlwasser aus beliebigem Winkel. Die konsistente Erreichung dieser Bewertung in der Serienproduktion erfordert einen Hersteller mit fundierter Erfahrung in der Präzisionsblechfertigung und dem Engagement für dokumentierte Qualitätsprozesse. Der Ansatz von TPS Elektronik zu diesen Herausforderungen basiert auf seinen umfassenden kundenspezifischen Blechfertigungs- und Präzisionsfertigungsfähigkeiten.
2. TPS kundenspezifische Blechfertigung für IP65‑Gehäuse
Der Fertigungsservice von TPS Elektronik für Outdoor‑Telekom‑Gehäuse ist ein vollständig integrierter Workflow, der Materialauswahl, Präzisionszuschnitt und -umformung, Roboterschweißen und fortschrittliche Oberflächenveredelung umfasst. Durch die Kontrolle des gesamten Prozesses unter einem Dach stellt TPS sicher, dass das Endprodukt die strengen Maß- und Umweltleistungsanforderungen der Telekommunikationsbranche erfüllt.
2.1 Materialauswahl: verzinkter Stahl und Edelstahl
Die Wahl des Grundmaterials ist die erste und wichtigste Entscheidung bei der Fertigung eines Außengehäuses. Für die meisten Anwendungen verwendet TPS feuerverzinkten Stahl (typischerweise DC01- oder S235JR‑Güten), der einen hervorragenden Korrosionsschutz durch eine Opfer‑Zinkschicht bietet. Für stark korrosive Küsten- oder Industrieumgebungen fertigt TPS Schränke aus Edelstahl der Güte 304 oder 316L, der inhärenten Korrosionsschutz ohne nachträgliches Verzinken bietet. Das Blech wird mit vollständiger Materialrückverfolgbarkeit bezogen, und mit jedem Produktionslos werden Zertifikate bereitgestellt, wie in unserem Leitfaden zur EMS‑Blechverarbeitung für Elektronikgehäuse beschrieben.
2.2 Schweißen, Abdichten und Dichtungen für IP65‑Integrität

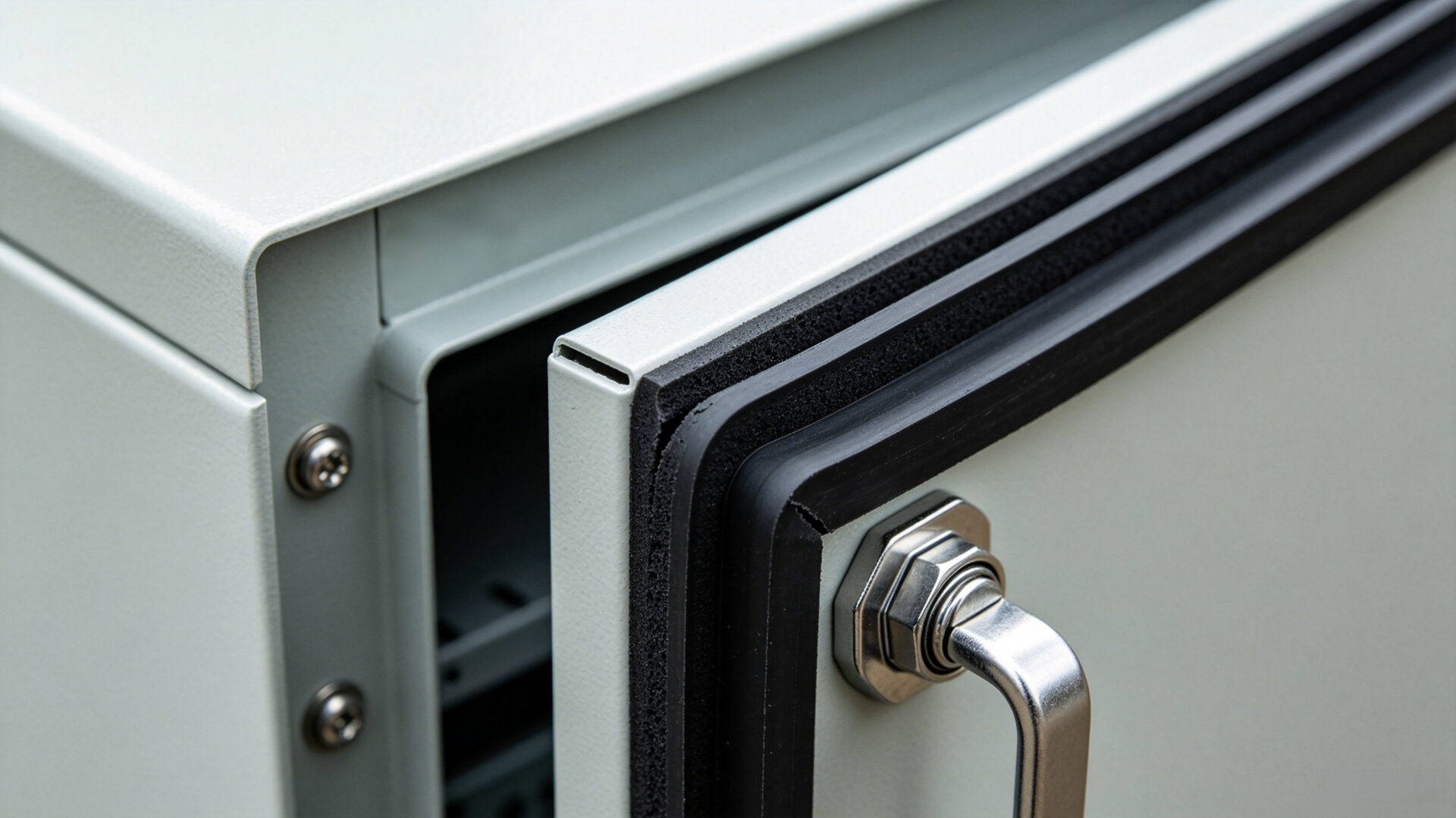

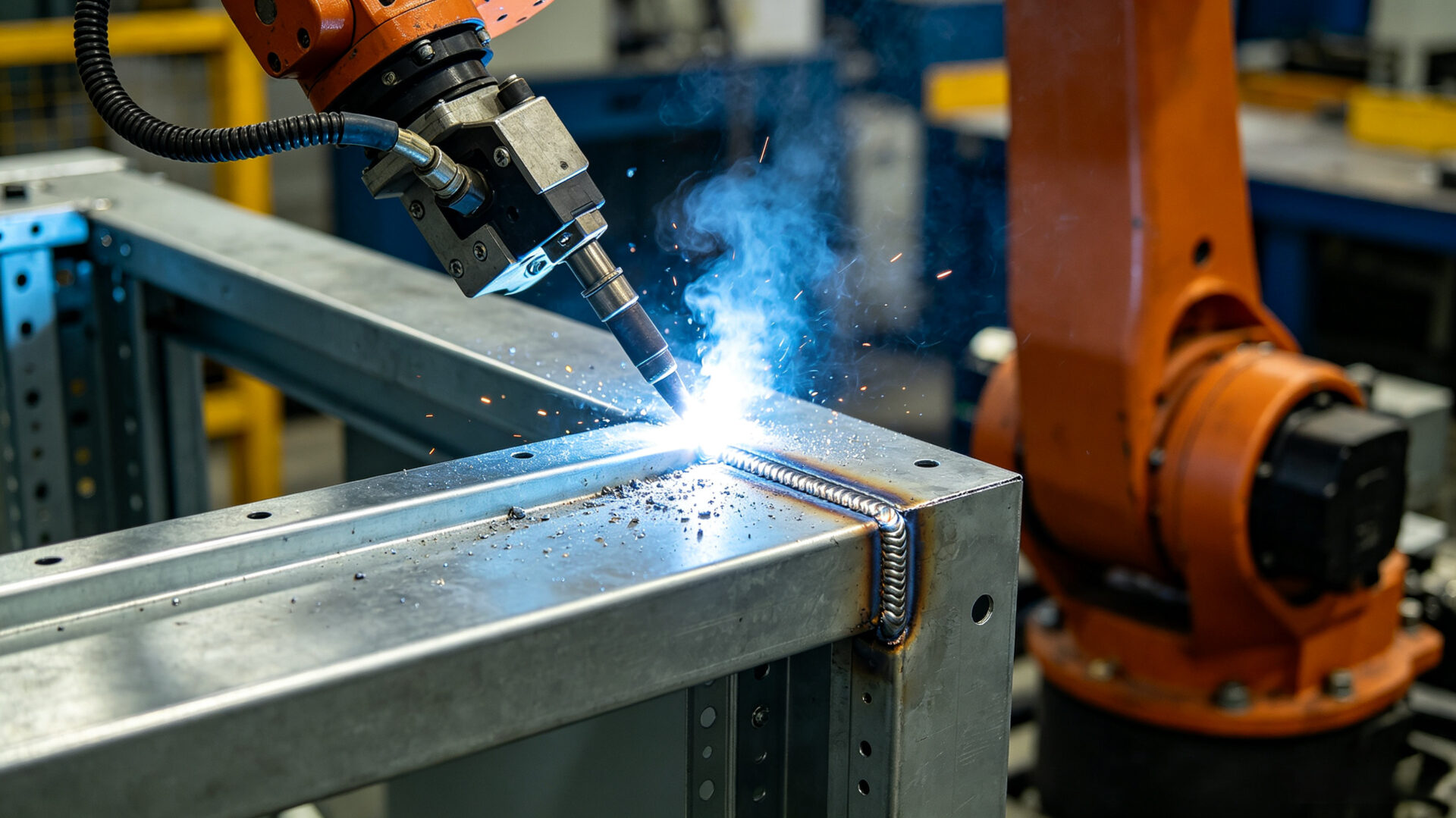

Die häufigste Eintrittsstelle für Wasser in einem gefertigten Gehäuse ist die Naht zwischen zwei Metallpaneelen. Um diese Schwachstelle zu beseitigen, verwendet TPS durchgehendes MIG‑Schweißen für alle strukturellen Nähte. Wie in unserem Vergleich der MIG‑ vs. WIG‑Schweißunterschiede beschrieben, ist MIG aufgrund seiner Geschwindigkeit und tiefen Einbrands bei dickeren Stählen die bevorzugte Technik. Nach dem Schweißen werden alle Nähte glatt geschliffen, und es wird eine Polyurethan- oder Silikondichtmasse aufgetragen, um eine wasserdichte Barriere zu gewährleisten. Für abnehmbare Paneele und Türen verwendet TPS geschlossenzellige EPDM‑Dichtungen, die in einem geformten Kanal komprimiert werden und eine zuverlässige Kompressionsdichtung bilden, die ihre Elastizität und Leistung über Tausende von Öffnungszyklen und über den gesamten Betriebstemperaturbereich beibehält.
2.3 Korrosionsschutz: Oberflächenveredelung und Pulverbeschichtung

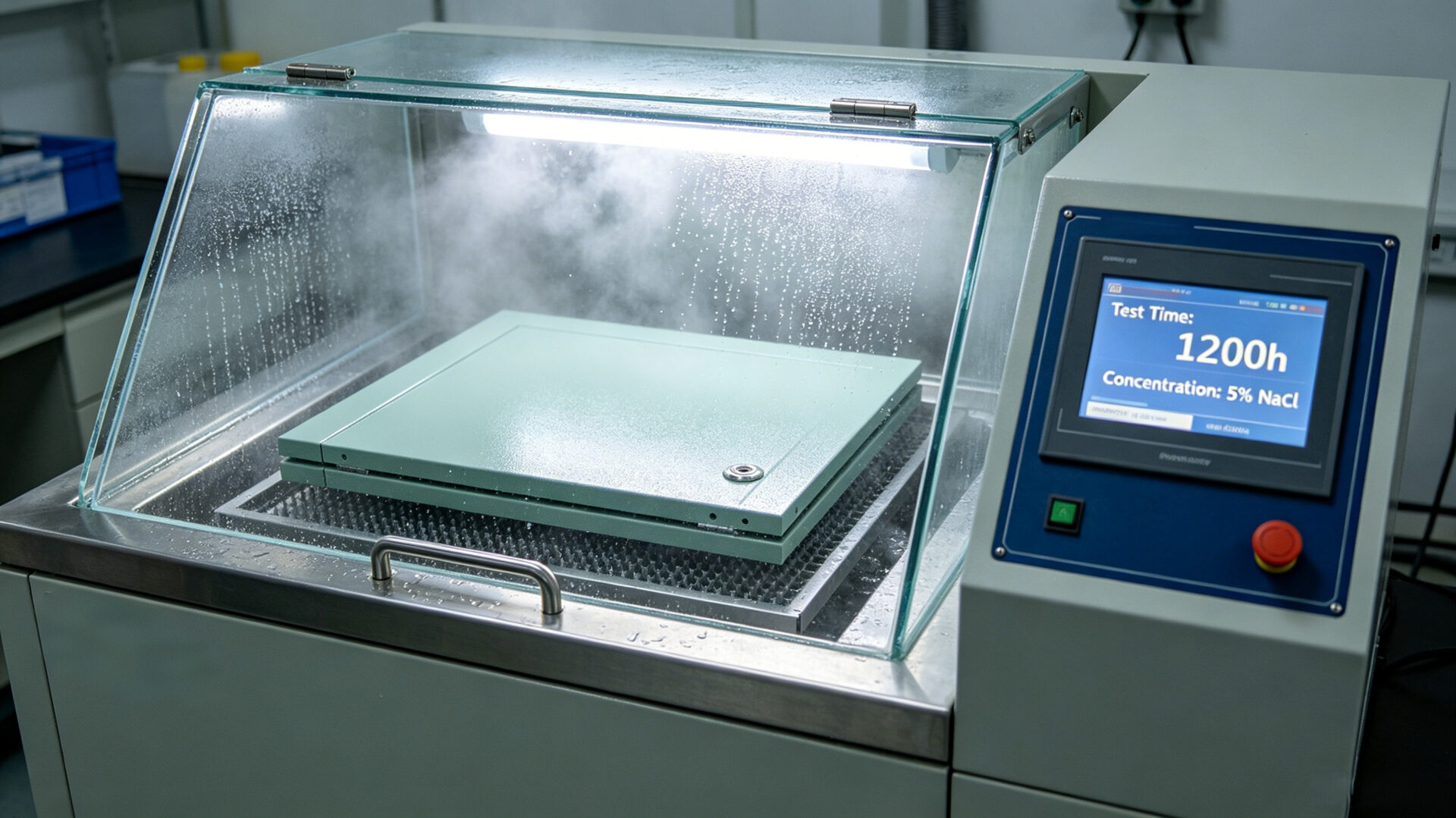

Die äußere Oberflächenveredelung ist die letzte Barriere gegen die Elemente. TPS appliziert eine Hochleistungs‑Polyester‑Pulverbeschichtung auf eine vorbehandelte Oberfläche. Der Vorbehandlungsprozess, der Entfettung und Phosphatierung umfasst, gewährleistet maximale Haftung der Pulverbeschichtung. Das Polyesterpulver ist speziell aufgrund seiner UV‑Beständigkeit ausgewählt, um Kreidung und Farbverblassen über Jahre direkter Sonneneinstrahlung zu verhindern. Diese Beschichtung wird auf Salzsprühnebelbeständigkeit geprüft und übertrifft typischerweise 1.000 Stunden nach ISO 9227, was einen robusten Schutz gegen Korrosion bietet. Diese vollständige Integration von Schneiden, Biegen, Fügen und Veredeln ist das Markenzeichen eines schlüsselfertigen EMS‑Blechverarbeitungsservice.
3. Konformität und Normen: IEC 60529 und ETSI‑Umgebungsklassen
Eine IP65‑Einstufung ist kein Vorschlag, sondern ein zertifiziertes Prüfergebnis, das durch IEC 60529 definiert ist. Die „6“ bedeutet vollständigen Schutz gegen Staubeintritt (staubdicht), und die „5“ bedeutet Schutz gegen Strahlwasser aus einer Düse (6,3 mm) aus beliebiger Richtung. TPS kann zertifizierte IP65‑Prüfberichte für seine gefertigten Gehäuse bereitstellen und so deren Konformität verifizieren. Für den europäischen Telekom‑Markt sind die Gehäuse zudem so ausgelegt, dass sie die relevanten ETSI‑Umgebungsklassen erfüllen (wie EN 300 019‑1‑4 für ungeschützte Außenstandorte), die Temperatur‑, Feuchtigkeits- und Sonneneinstrahlungsanforderungen spezifizieren. Diese dokumentierte Konformität ist für Netzbetreiber unerlässlich, um das Gehäuse für den Einsatz zu qualifizieren, und ist ein Standardbestandteil des TPS‑Qualitätssicherungspakets.
4. Anwendungsszenarien: 5G‑Basisstationen, Small Cells und Stromversorgungsschränke
- 5G‑Makro‑Basisstationsschränke: Große, ein- oder zweitürige Gehäuse zur Aufnahme von RRUs, Stromverteilungseinheiten und Batterie‑Backup‑Systemen. Diese erfordern robuste, lasttragende Rahmen und ein effektives Management der Sonneneinstrahlung.
- Small Cell- und Straßenmöbel‑Schränke: Kompakte, ästhetisch gestaltete Gehäuse zur Montage an Masten oder in städtischen Straßenmöbeln. Die CNC‑Bearbeitung von TPS ermöglicht Lüftungsschlitze, Kabeleinführungsausschnitte und vandalismussichere Verriegelungsmechanismen.
- Outdoor‑Stromversorgungs- und Batterieschränke: Gehäuse, die speziell für das Wärmemanagement von Batterien und Gleichrichtern ausgelegt sind und oft integrierte Wärmetauscher‑Montageflansche und abgedichtete Kabelverschraubungen erfordern.
5. RFQ‑Checkliste für Outdoor‑Telekom‑Schränke
- Umweltanforderungen: Angestrebte IP‑/NEMA‑Schutzart, Betriebstemperaturbereich und spezifische Korrosionsanforderungen (Küste, Industrie).
- Mechanisches Design: Außenabmessungen (H×B×T), bevorzugtes Material (verzinkter Stahl, 1.4301, 1.4404) und Türkonfiguration.
- Wärmemanagement: Wärmelast der internen Geräte und bevorzugte Kühlmethode (natürliche Konvektion, Zwangsbelüftung, Wärmetauscher).
- Compliance‑Ziele: Prüfung nach IEC 60529, ETSI‑Umgebungsklassen und CE‑Kennzeichnungsanforderungen.
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Serienproduktionsvolumen.
6. FAQ
Was ist der Unterschied zwischen IP65 und NEMA 4?
IP65 und NEMA 4 sind in Bezug auf Staub- und Wasserschutz vergleichbar. TPS konstruiert nach dem spezifischen Zertifizierungsstandard, der für Ihren Zielmarkt erforderlich ist.
Kann TPS die Integration des Wärmemanagements für Outdoor‑Schränke übernehmen?
Ja, als Teil unseres Mechatronik‑Service kann TPS Wärmetauscher, Lüfter und Wärmemanagement‑Steuerungen in das Schrankdesign integrieren.
Wie stellt TPS die Langlebigkeit der Pulverbeschichtung sicher?
Wir verwenden Hochleistungs‑Polyesterpulver mit UV‑Stabilisatoren und validieren die Haltbarkeit der Beschichtung durch beschleunigte Bewitterungs- und Salzsprühtests.
Wo finde ich weitere Informationen zu den umfassenderen Blechbearbeitungsfähigkeiten von TPS?
Besuchen Sie die TPS Serviceseite für Blechverarbeitung oder lesen Sie unseren Leitfaden zur Bearbeitung von Elektronikgehäusen.
