Systemintegratoren und Rechenzentrums-Bereitstellungsteams scheitern selten, weil ihnen eine Serverspezifikation fehlt. Sie verlieren Zeit—und Budget—wenn die kritische Phase der Kupferverkabelung im Schrank als unorganisierte, vor Ort improvisierte Aufgabe behandelt wird. Ein unsachgemäß gestalteter Kabelführungsweg führt zu blockiertem Luftstrom, überhitzten Switches und einem chaotischen Knäuel von Patchkabeln, das einen einfachen Serveraustausch in eine stundenlange Verfolgungs- und Entwirrungsaktion verwandelt. Für eine Hyperscale- oder Colocation‑Einrichtung vervielfachen sich diese Ineffizienzen über Hunderte von Schränken und schaffen ein erhebliches Betriebsrisiko.
Der cabinet cable management von TPS Elektronik bietet eine strukturierte, technisch durchdachte Lösung für die Kupferverkabelung in Server- und Netzwerk-Racks von Rechenzentren. Durch die Integration von vorkonfektionierten Trunkkabeln, horizontalen und vertikalen Kabelmanagern, Patchpanels sowie umfassender Kennzeichnung und Dokumentation verwandelt TPS das Innere eines Racks von einer potenziellen Fehlerquelle in ein Musterbeispiel für Effizienz und Zuverlässigkeit.
1. Warum strukturierte Schrankverkabelung für die Rechenzentrumsleistung unerlässlich ist
Das Innere eines Rechenzentrumsschranks ist ein Mikrokosmos der Infrastruktur der gesamten Einrichtung. Es beherbergt Server, Switches, Stromverteilungseinheiten und die Kupfer- und Glasfaserverkabelung, die sie verbindet. Wenn diese Verkabelung ohne strukturierten Plan installiert wird—mit gerade verfügbaren Patchkabeln, die lose über Geräteschienen verlaufen—sind die Folgen gravierend. Der Luftstrom wird blockiert, die Geräte laufen heißer und ihre Lebensdauer verkürzt sich. Die Fehlersuche wird zum Albtraum, da das Verfolgen eines einzelnen Kabels durch ein verwickeltes Bündel identisch aussehender Patchkabel zehnmal länger dauern kann als nötig. Beim Hinzufügen oder Entfernen eines Servers besteht das Risiko, versehentlich angrenzende Geräte zu trennen.
Ein Ansatz mit einem strukturierten Verkabelungs-Rackschrank löst diese Probleme bereits in der Planungsphase. Bevor ein einziges Kabel installiert wird, ist jede Verbindung erfasst: Welcher Serverport wird über welchen Patchpanel‑Port mit welchem Switch‑Port verbunden. Die Kabelführungswege sind definiert, und die korrekten Längen werden so berechnet, dass die Kabel sauberen, direkten Routen ohne übermäßigen Durchhang folgen. Das Ergebnis ist ein Schrank, der leicht zu warten, thermisch effizient und vollständig dokumentiert ist. Der Ansatz von TPS hierzu basiert auf seiner umfangreichen Erfahrung mit EMS-Kabelkonfektion, geprüft und dokumentiert.
2. TPS Strukturierte Verkabelungskomponenten: Trunks, Patchpanels und Kabelmanager
Der Schrank-cabinet cable management von TPS basiert auf drei physischen Kernkomponenten, die zusammenwirken, um ein sauberes, organisiertes und wartbares Rack-Inneres zu schaffen. Jede Komponente wird auf die spezifischen Rack-Abmessungen und die Port-Konfiguration des Projekts zugeschnitten.
2.1 Vorkonfektionierte Kupfer‑Trunk‑Assemblies

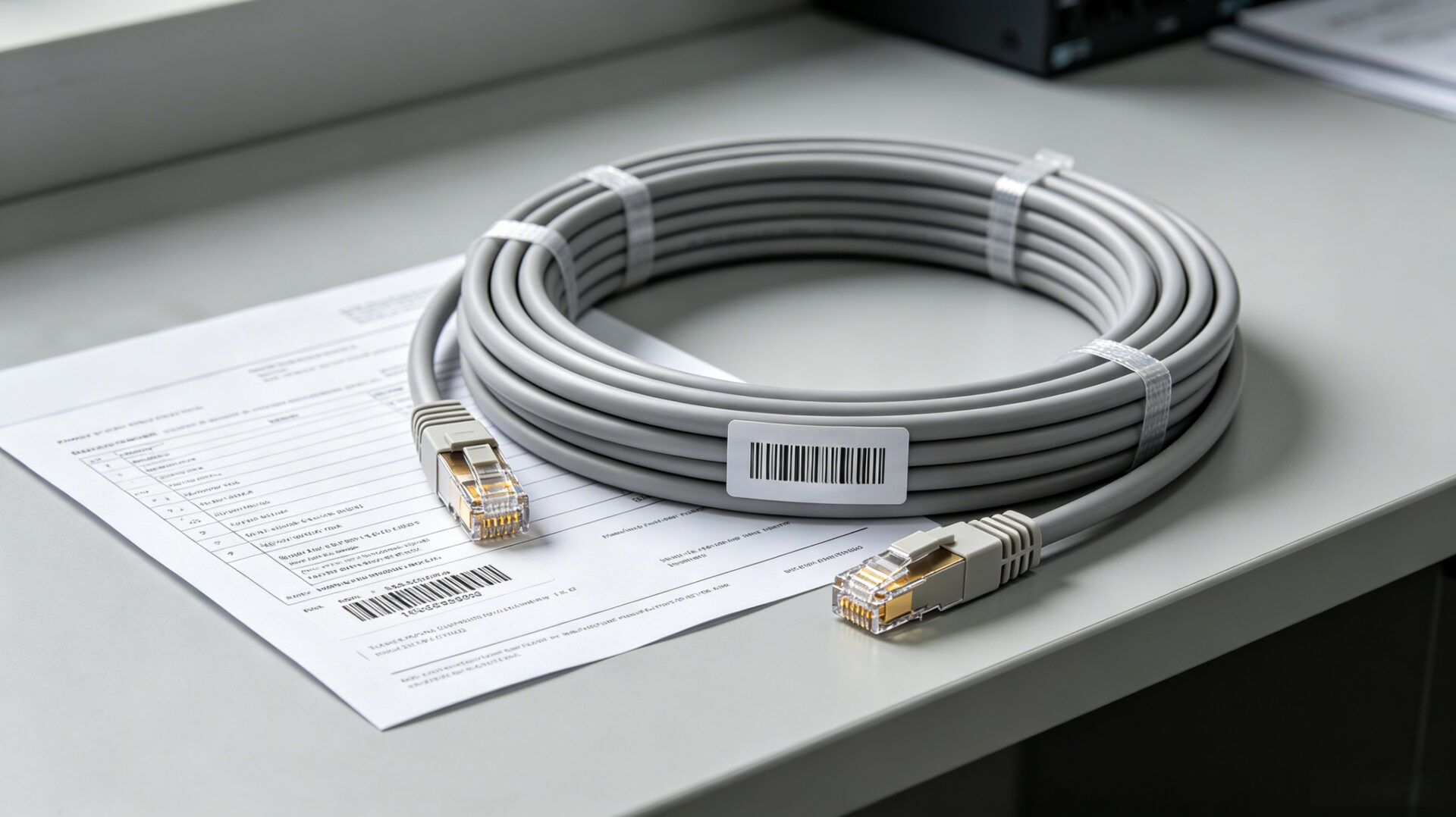

Die Grundlage eines effizienten Schrankverkabelungssystems ist das Trunkkabel. Anstatt Dutzende einzelner Patchkabel von einem Switch zu einem Patchpanel zu führen, fertigt TPS ein einziges, mehrpaariges Cat6A‑Kupfer‑Trunkkabel, das an beiden Enden mit RJ45‑Steckern konfektioniert ist. Diese Trunks werden auf die exakte Länge für das jeweilige Schrankmodell gefertigt, wodurch Durchhang vermieden und Überlastung reduziert wird. Jeder Trunk wird zu 100 % im Werk geprüft, und ein detaillierter Prüfbericht—einschließlich Wiremap, NEXT und Rückflussdämpfung—wird mit jeder Baugruppe geliefert. Dies macht eine Zertifizierungsprüfung vor Ort nach der Installation überflüssig und spart erhebliche Inbetriebnahmezeit. Für zusätzlichen technischen Kontext zur Kupferkabelkonfektion siehe unseren Leitfaden zu BNC-Steckverbindertypen und die damit verbundene Präzision für die Datenübertragung.
2.2 Patchpanel-Integration und Port-Mapping

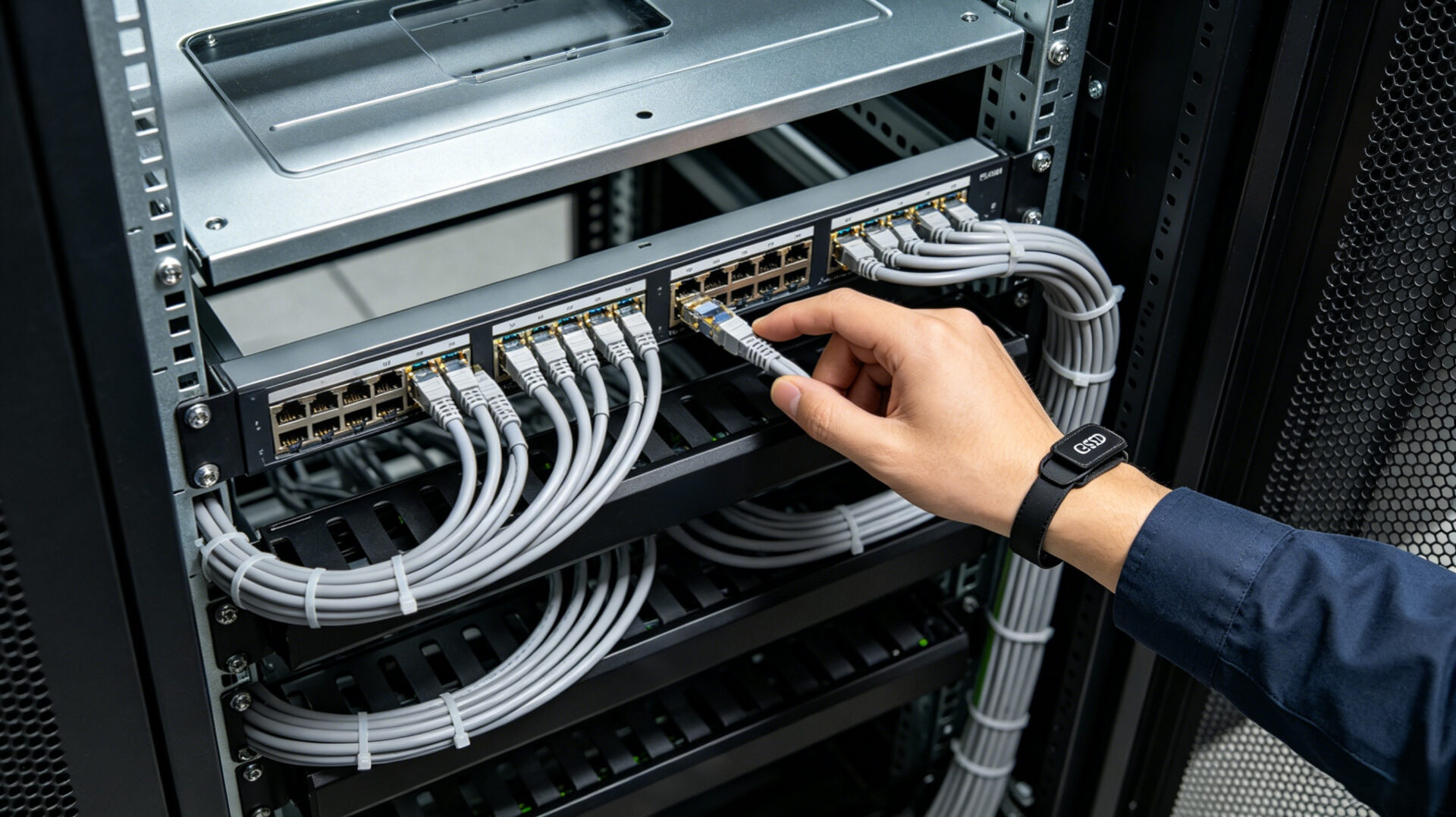

Das Patchpanel ist der zentrale Verteilungspunkt innerhalb des Schranks. TPS integriert branchenübliche 24‑Port- oder 48‑Port‑Cat6A‑Patchpanels in das Rack-Layout, positioniert für einen optimalen Kabelfluss. Jeder Port am Patchpanel ist einem spezifischen Serverport und Switch‑Port zugeordnet, und dieses Mapping wird sowohl auf einem physischen Etikett als auch in einem digitalen Kabelplan dokumentiert. Dies eliminiert das Rätselraten, das Ad‑hoc‑Installationen plagt, bei denen ein Techniker, der eine fehlerhafte Verbindung sucht, in einem Bündel nicht beschrifteter Kabel hinter dem Panel fischen muss. Das Patchpanel ist mit dem Rack-Rahmen geerdet und gewährleistet einen kontinuierlichen Erdungspfad für geschirmte Verkabelungssysteme.
2.3 Kabelmanager und Verlegedisziplin

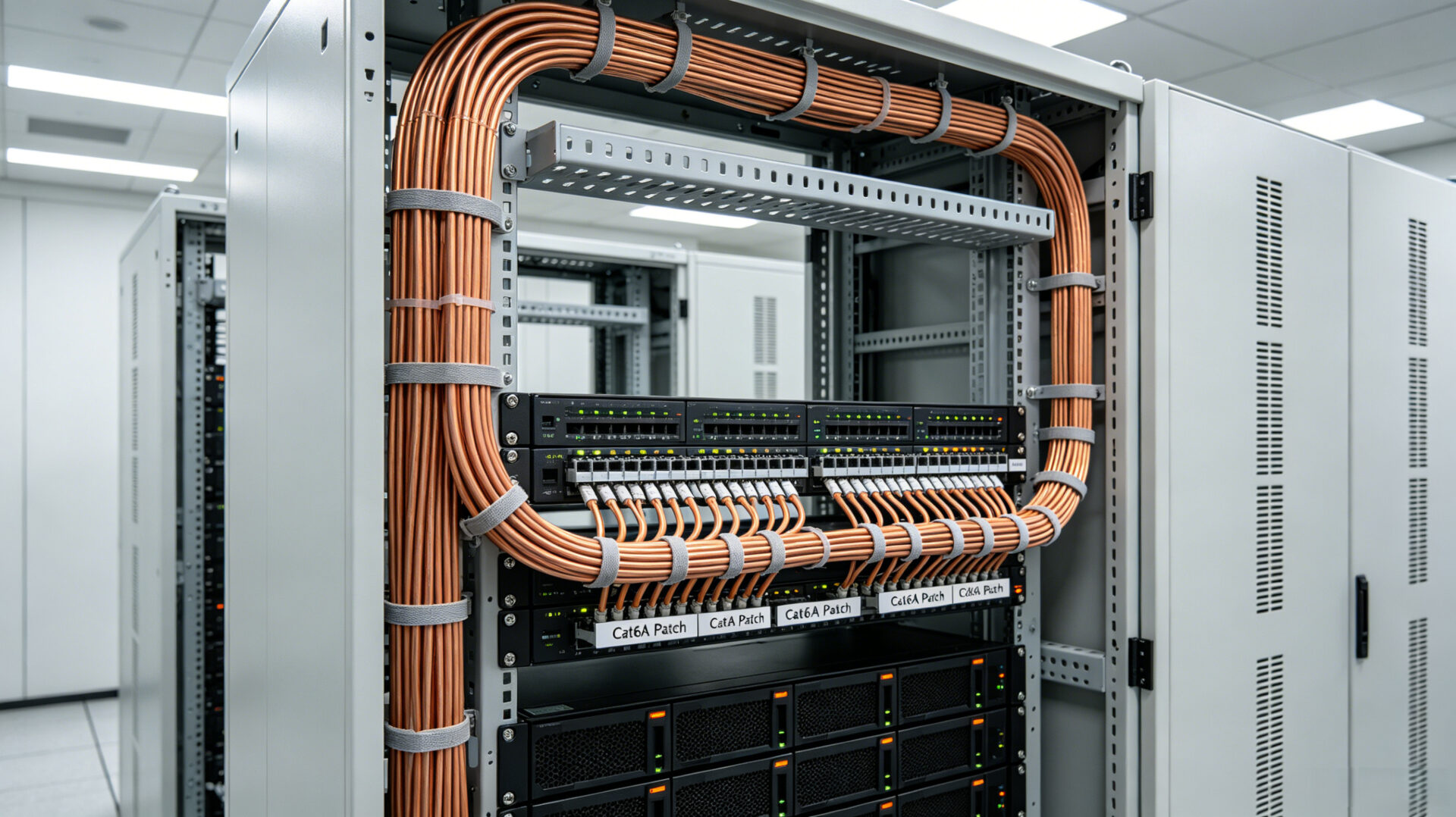

Kabelmanager sind die stillen Helden eines gut organisierten Racks. TPS installiert horizontale Kabelmanager zwischen Patchpanels und Switches, um Patchkabel seitlich zu führen, und vertikale Kabelmanager entlang der Seitenschienen des Racks, um Trunkkabel vom Patchpanel-Bereich zu den darunter liegenden Servern zu leiten. Alle Kabel werden mit Klettband gebündelt, niemals mit Kabelbindern, um einfache Ergänzungen und Änderungen ohne Schneiden zu ermöglichen. Die Verlegedisziplin folgt einer einfachen Regel: Stromkabel auf einer Seite des Racks, Datenkabel auf der anderen Seite, und niemals unnötig kreuzend. Diese Trennung minimiert elektromagnetische Störungen und hält die Luftstromwege frei.
3. Dokumentation und Kennzeichnung

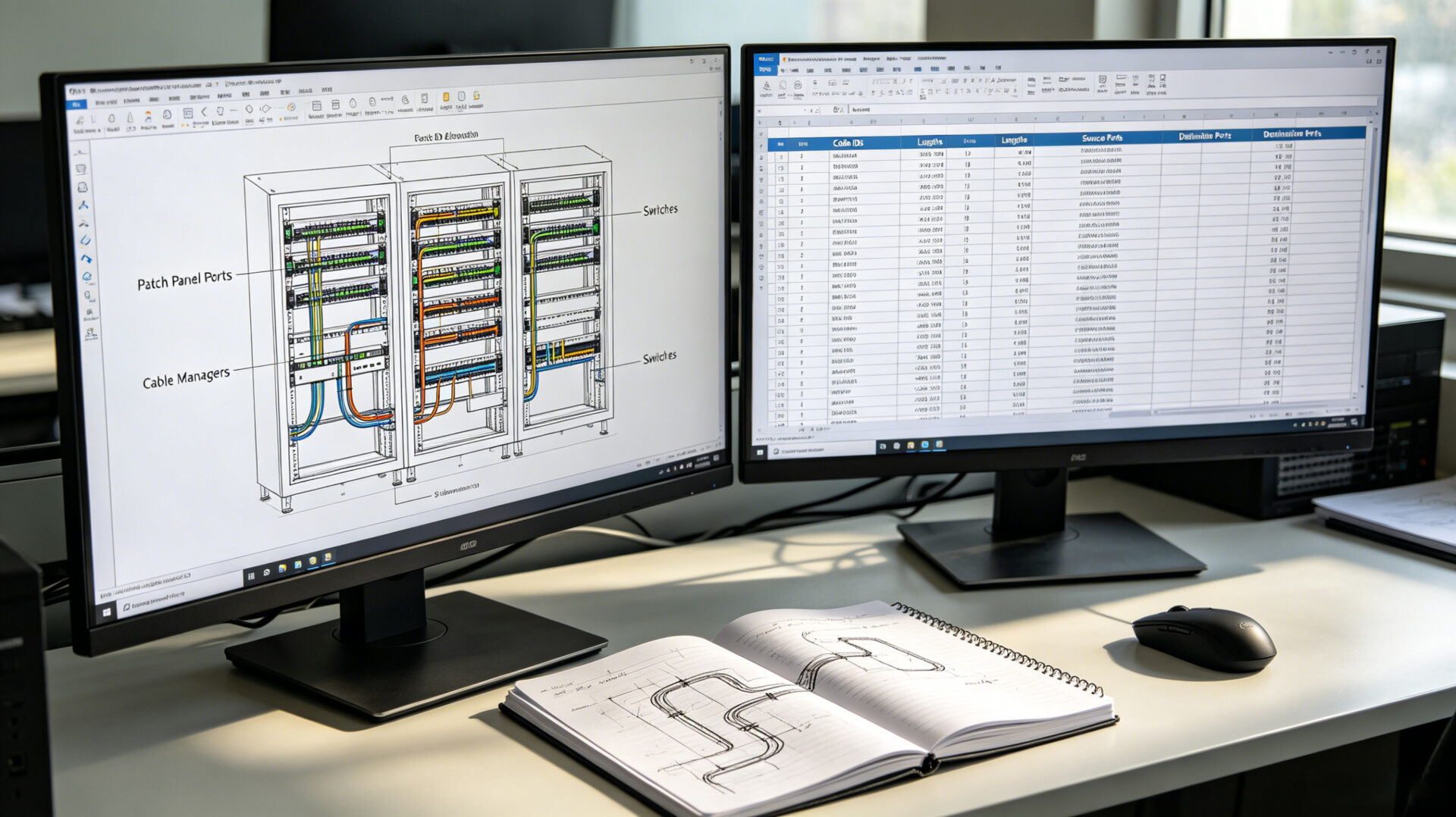

Eine strukturierte Verkabelung ist nur so gut wie ihre Dokumentation. TPS liefert ein vollständiges Dokumentationspaket mit jedem cabinet cable management-Projekt. Dies umfasst eine Rack-Aufbauzeichnung, die die Position jedes Patchpanels, Switches und Kabelmanagers zeigt; einen Kabelplan, der jede Kabel‑ID, ihre Quell- und Zielports und ihre Länge auflistet; sowie Werkprüfberichte für jede Trunk-Baugruppe. Physische Etiketten werden mit maschinell bedruckten, haltbaren Bändern an beiden Enden jedes Kabels angebracht und bleiben über die gesamte Lebensdauer der Installation lesbar. Diese Dokumentation unterstützt die Fehlersuche, die zukünftige Kapazitätsplanung und behördliche Audits. Für eine breitere Diskussion über die Bedeutung der Dokumentation in der Kabelkonfektion siehe unseren Leitfaden zu EMS-Kabelkonfektion, geprüft und dokumentiert.
4. Luftstrommanagement und thermische Überlegungen
In einem hochdichten Serverrack ist das Wärmemanagement eine primäre Designvorgabe. Ein Bündel unorganisierter Kabel direkt vor einem Serverabluftauslass kann die Innentemperatur des Servers um mehrere Grad erhöhen, die Lebensdauer der Komponenten verkürzen und den Energieverbrauch steigern. Der Schrank-Kabelmanagementservice von TPS ist darauf ausgelegt, freie Luftstromwege zu erhalten, indem Kabel entlang der Seiten und der Rückseite des Racks geführt, Blindplatten zur Verhinderung von Rezirkulation eingesetzt und sichergestellt werden, dass Kabel die Lufteinlass- oder Abluftöffnungen nicht behindern. Dieser Ansatz entspricht den ASHRAE TC 9.9‑Richtlinien für die Rechenzentrumskühlung und hilft der Einrichtung, ihr Ziel für die Energieeffektivität (Power Usage Effectiveness, PUE) einzuhalten.
5. Anwendungsszenarien: Top‑of‑Rack, End‑of‑Row und Edge‑Deployments
- Top‑of‑Rack (ToR) Switching: In einer ToR‑Architektur liefert TPS kurze, vorkonfektionierte Kupfer‑Trunks, die den ToR‑Switch direkt mit dem Patchpanel verbinden, mit organisierter vertikaler Verkabelung zu den darunter liegenden Servern.
- End‑of‑Row (EoR) Verkabelung: Für EoR‑Deployments entwirft und fertigt TPS längere Trunkkabel, die vom End‑of‑Row‑Patchpanel zu mehreren Schränken führen, mit strukturierter Verlegung durch Überkopf- oder Unterflurtrassen.
- Edge- und Mikro-Rechenzentrums-Deployments: Für kompakte, vorkonfigurierte Edge‑Schränke kann TPS einen vollständig verkabelten Schrank als einzelne, werksgeprüfte Einheit liefern, bereit für den sofortigen Einsatz bei Lieferung.
6. RFQ-Checkliste für das Schrank-Kabelmanagement
- Rack-Spezifikationen: Schrankmodell, Abmessungen (Höhe in HE, Breite, Tiefe) und internes Layout.
- Geräteliste: Anzahl der Server, Switches und Patchpanels pro Schrank, mit Portanzahlen.
- Kupferverkabelungstyp: Cat6, Cat6A oder andere; geschirmt oder ungeschirmt.
- Port-Mapping: Ein Portzuweisungsplan, oder TPS kann bei der Erstellung basierend auf der Gerätetopologie helfen.
- Trunkkabel-Präferenz: Vorkonfektionierte Trunks oder feldkonfektioniert, mit spezifischen Längen falls bekannt.
- Kennzeichnungsschema: Kundenspezifische Namenskonvention für Kabel‑IDs.
- Stückzahlen und Zeitplan: Anzahl der Schränke und Zieltermin für die Bereitstellung.
- Dokumentation: Erforderliche Prüfberichte und Bestandsdokumentation.
7. FAQ
Was ist der Unterschied zwischen einem Trunkkabel und einem Patchkabel?
Ein Trunkkabel ist eine mehrpaarige Kabelbaugruppe, die einen Switch in einem einzigen, hochdichten Bündel mit einem Patchpanel verbindet und einzelne Patchkabel ersetzt. Es reduziert Überlastung und wird auf die exakte Länge maßgefertigt.
Kann TPS das Kabelmanagement für bestehende, aktive Schränke während eines Retrofits bereitstellen?
Ja. TPS kann eine schrittweise Migration von unstrukturierter zu strukturierter Verkabelung planen und durchführen und die Ausfallzeiten während des Übergangs minimieren.
Welche Prüfungen werden an Kupfer‑Trunk‑Assemblies durchgeführt?
Jeder Trunk wird zu 100 % im Werk geprüft, mit einem Bericht einschließlich Wiremap, NEXT, Rückflussdämpfung und Einfügedämpfung. Dies macht eine Zertifizierungsprüfung vor Ort überflüssig.
Wo finde ich weitere Informationen zu den umfassenderen Kabelkonfektionsfähigkeiten von TPS?
Besuchen Sie die TPS Serviceseite für Kabelkonfektion oder erkunden Sie unsere Ressourcen zu EMS-Glasfaserkabelbaugruppen.
