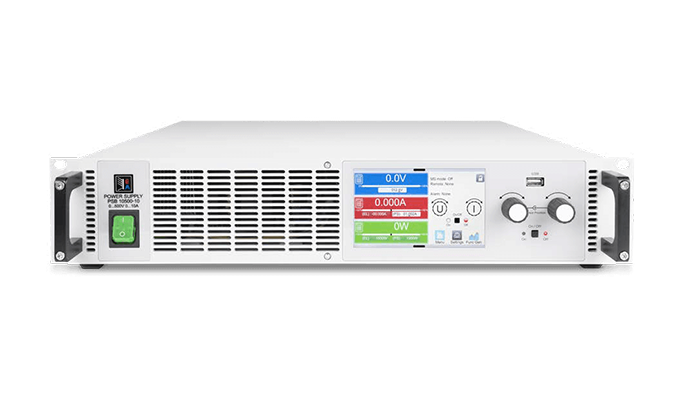

Für Systemintegratoren, Testingenieure und Beschaffungsteams, die automatische Testsysteme (ATE – Automated Test Equipment) aufbauen, ist Platz im Rack ein kostbares Gut. Jede Höheneinheit (HE / U), die für die Stromversorgung aufgewendet wird, fehlt für Messinstrumente, Schaltmatrizen oder den Prüfling (DUT) selbst. Darüber hinaus erfordern moderne Testprotokolle Netzteile, die nicht nur leistungsstark, sondern auch hochgradig reaktionsschnell, präzise und einfach in komplexe Software-Ökosysteme zu integrieren sind. Die Lösung liegt in der rack mount programmable dc power supply. Insbesondere High-Density-1U- und 2U-Geräte wie die EA-PS 9000 1U-Serie (z. B. das EA-PS 9080-50 1U) definieren neu, was in einem 19-Zoll-Rack möglich ist. Diese Geräte liefern bis zu 1500 W Autoranging-Leistung auf einer kompakten 1U-Grundfläche und bieten die Flexibilität, Präzision und digitale Konnektivität, die für fortschrittliche Forschung und Entwicklung, elektronische Tests und Prototypenvalidierung erforderlich sind.
Entdecken Sie unser komplettes Sortiment an programmierbaren DC-Netzteilen →
1. Was ist eine programmable DC power supply im ATE?
Wenn Ingenieure fragen: „what is programmable dc power supply?“, geht die Antwort weit über die bloße Bereitstellung von Spannung und Strom hinaus. Im Kontext von automatischen Testsystemen (ATE) ist eine ATE programmable power supply ein hochkomplexes Instrument. Sie ermöglicht es Testskripten, Ausgangsspannung, Stromgrenzen und Leistungsschwellen in Echtzeit über digitale Schnittstellen (wie USB, Ethernet oder RS-232) dynamisch anzupassen.
Im Gegensatz zu Standardnetzteilen mit festem Ausgang kann ein configurable DC power system komplexe reale Bedingungen simulieren – wie z. B. den Spannungsabfall einer Batterie beim Anlassen eines Motors oder die schwankenden Leistungsprofile von Solarmodulen. Diese dynamische Steuerung ist unerlässlich, um die Leistung und Sicherheit elektronischer Komponenten zu validieren, bevor sie in die Massenproduktion gehen.
Für kleinere Aufbauten verwenden Ingenieure möglicherweise eine desktop programmable DC power supply, aber für Tests im industriellen Maßstab sind Rack-Montagelösungen zwingend erforderlich.
2. Hohe Leistungsdichte: Der Vorteil des 1U 19-Zoll-Racks

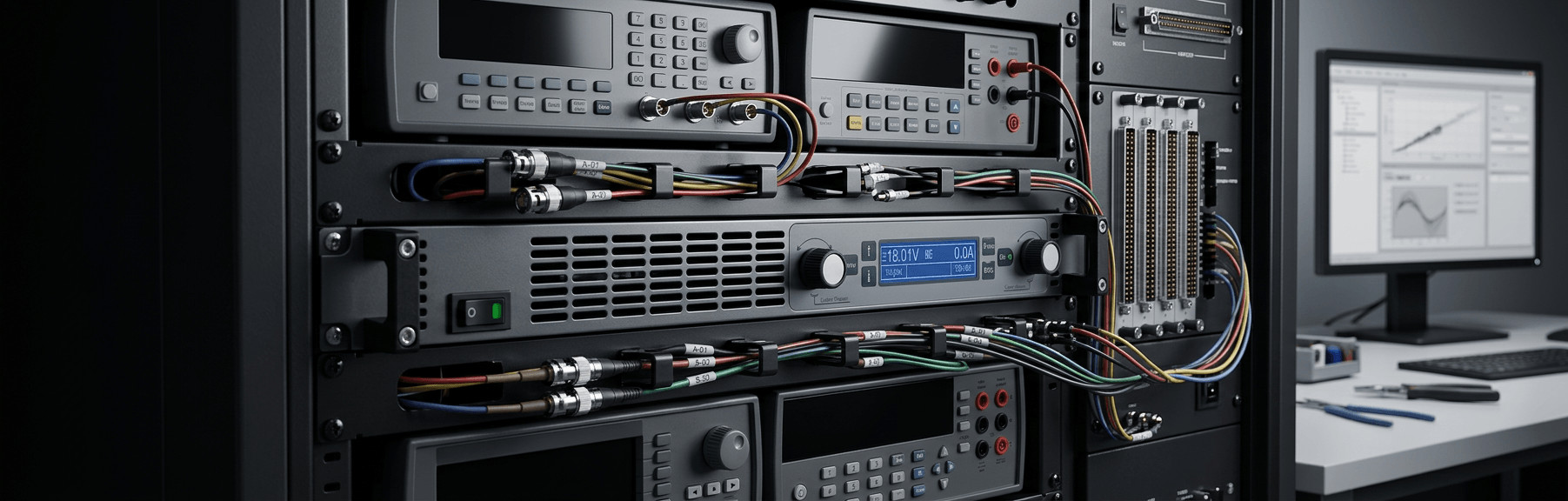

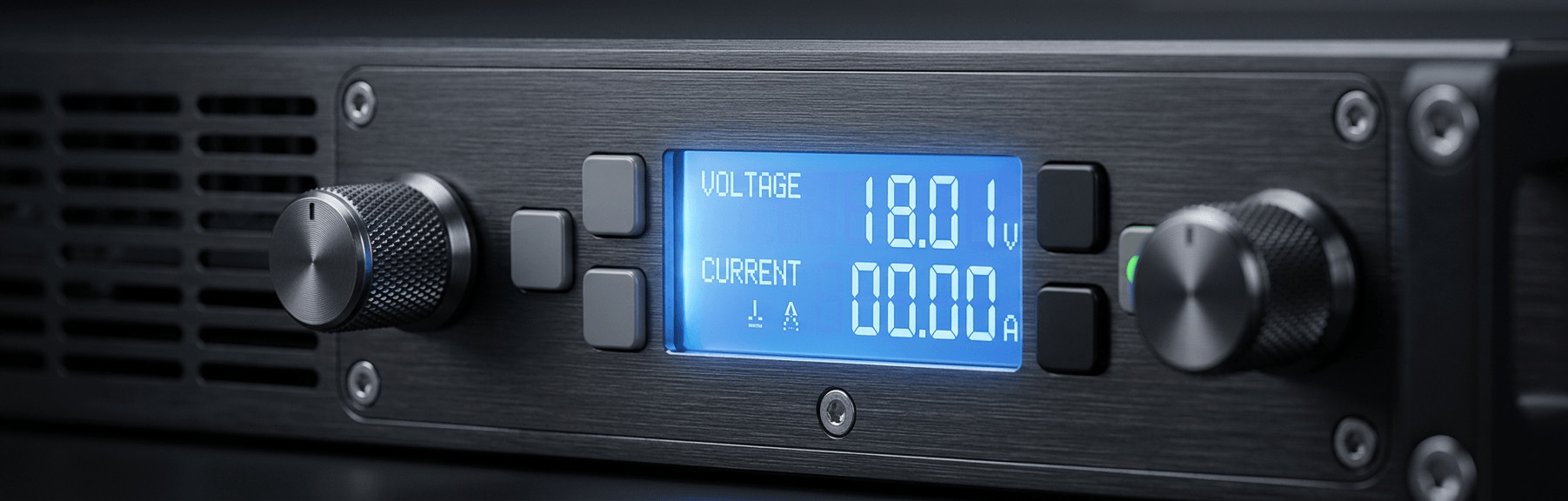

Die größte Herausforderung beim ATE-Design ist die Verwaltung des physischen Platzbedarfs. Eine high density DC power supply löst dieses Problem, indem sie maximale Leistung in minimales Volumen packt. Das Modell EA-PS 9080-50 1U ist ein Paradebeispiel dafür und liefert 1500 W Leistung in einem kompakten 1U (1,75 Zoll hoch) 19-Zoll-Rack-Gehäuse (19″ x 1U x 500 mm).
Die Verwendung einer 1U programmable DC supply ermöglicht es Systemintegratoren, mehrere Einheiten zu stapeln, um ein multi channel programmable DC power supply System zu erstellen, ohne massive, bodenstehende Schränke zu benötigen. Dieses platzsparende Design ist entscheidend für moderne Labore und Produktionshallen, in denen Platz teuer ist.
Für Systeme, die noch mehr Leistung benötigen, können Ingenieure auf 2U programmable power supply Einheiten oder sogar 3U programmable DC power supply Systeme skalieren und dabei dieselbe modulare Architektur beibehalten.
3. Flexibles Autoranging: Mit weniger mehr erreichen
Eines der leistungsstärksten Merkmale eines modernen rack mount DC power module ist die Autoranging-Ausgangsstufe. Herkömmliche Netzteile haben einen rechteckigen Arbeitsbereich – sie können die maximale Leistung nur bei maximaler Spannung und gleichzeitig maximalem Strom liefern.
Eine Autoranging programmable DC power supply 1U passt jedoch die Spannungs- und Stromgrenzen automatisch an, um eine konstante maximale Ausgangsleistung (z. B. 1500 W) über einen viel breiteren Betriebsbereich aufrechtzuerhalten. Beispielsweise kann das EA-PS 9080-50 1U hohe Spannungen (bis zu 80 V) bei niedrigeren Strömen oder hohe Ströme (bis zu 50 A) bei niedrigeren Spannungen liefern, während es stets innerhalb seiner 1500-W-Grenze bleibt.
Diese Flexibilität bedeutet, dass eine einzige automated test equipment power supply eine Vielzahl von Geräten testen kann. Dadurch entfällt die Notwendigkeit, mehrere herkömmliche Netzteile mit unterschiedlichen Spannungs-/Stromwerten zu kaufen und im Rack zu montieren. Dies reduziert die Investitionsausgaben (CapEx) erheblich und vereinfacht die ATE-Architektur.
4. Elektrische Präzision: Effizienz, Restwelligkeit und Genauigkeit
Bei elektronischen Tests wirkt sich die Qualität der an den Prüfling (DUT) gelieferten Leistung direkt auf die Gültigkeit der Testergebnisse aus. Eine high power density DC supply darf keine Kompromisse bei der Signalintegrität eingehen.
Effizienz und aktive PFC
Die EA-PS 9000 1U-Serie zeichnet sich durch einen Wirkungsgrad von bis zu 91 % aus, was Energieverluste deutlich reduziert und die thermische Belastung im ATE-Rack senkt. Sie verfügt über eine aktive Leistungsfaktorkorrektur (PFC = 0,99), die die Kompatibilität mit 100…264V AC-Netzen (45…65Hz) weltweit gewährleistet und gleichzeitig harmonische Verzerrungen im Stromnetz der Einrichtung minimiert.
Präzision und geringe Restwelligkeit
Für die Validierung empfindlicher Prototypen sind Spannungs- und Stromgenauigkeit von größter Bedeutung. Dieses Gerät bietet eine Spannungsgenauigkeit von <0,1 % (vom Nennwert) und eine Lastregelung von <0,05 %. Die Stromgenauigkeit liegt bei <0,2 % mit einer Lastregelung von <0,15 %.
Entscheidend ist, dass die compact programmable DC supply durch geringe Restwelligkeit (Ripple) eine außergewöhnliche Stabilität beibehält: ≤100 mV PP (Hochfrequenz) / 5,2 mV RMS (Niederfrequenz) für Spannung und ≤4 mA RMS für Strom. Dies stellt sicher, dass Schaltrauschen des Netzteils empfindliche Messungen nicht stört.
5. Konnektivität: Isolierte Schnittstellen, SCPI und LabView
Ein ATE-System ist nur so gut wie seine Software-Integration. Eine echte programmable DC power supply ATE muss fehlerfrei mit dem Master-Controller kommunizieren.

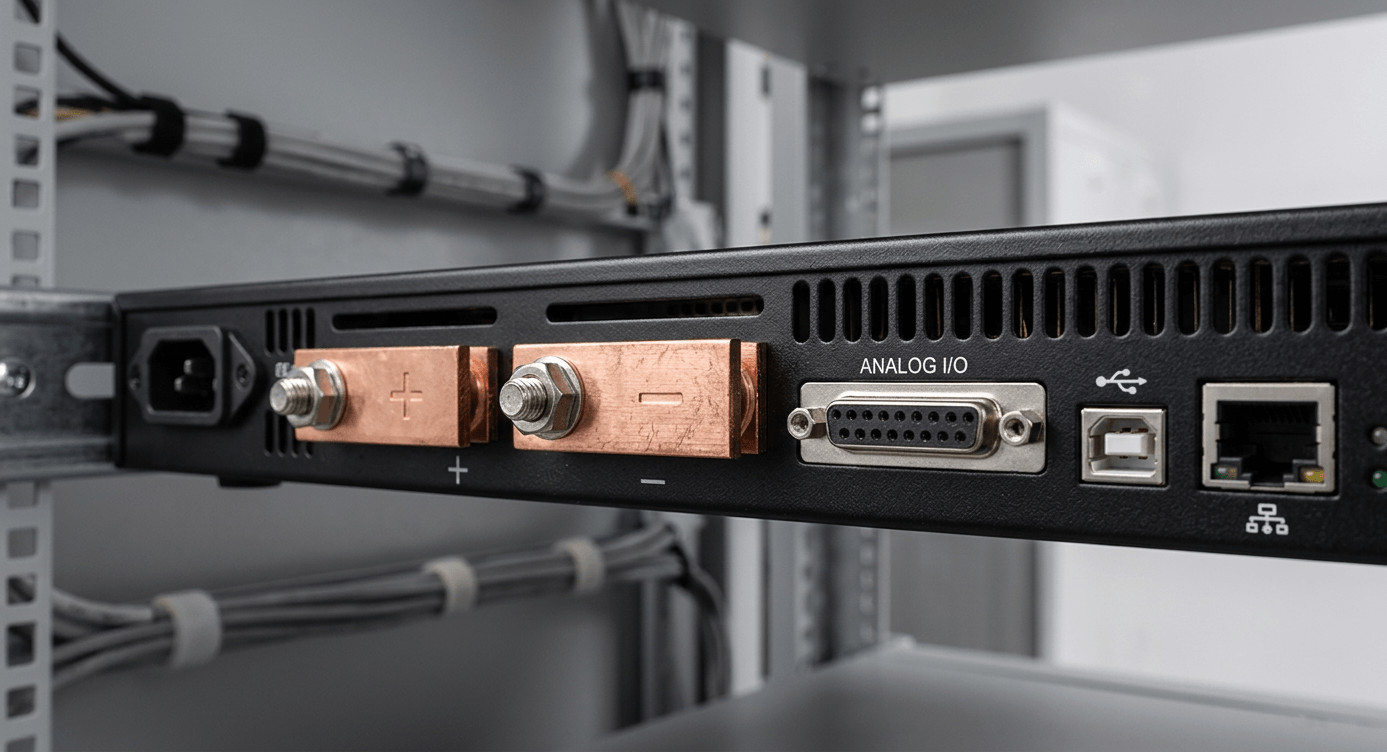

Das EA-PS 9080-50 1U verfügt über galvanisch getrennte Schnittstellen, um Erdschleifen zu vermeiden und empfindliche Steuergeräte zu schützen. Es umfasst:
- Analoge Schnittstelle: Ein 15-poliger D-Sub-Anschluss, der 0…5V oder 0…10V Signale zum Einstellen und Überwachen von Spannung/Strom akzeptiert.
- Digitale Schnittstellen: USB- und Ethernet-Ports sind Standard und unterstützen die Industriestandard-Protokolle SCPI (Standard Commands for Programmable Instruments) und ModBus RTU.

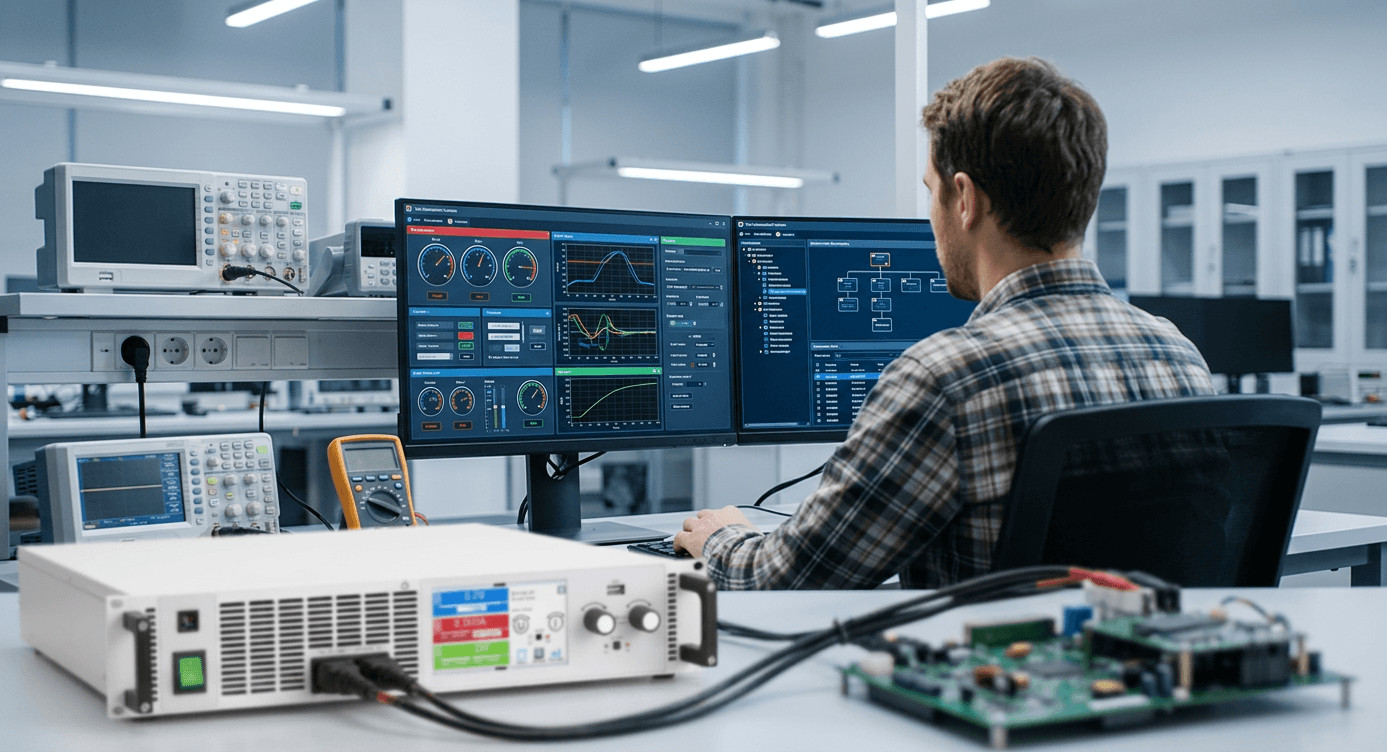

Für Softwareentwickler ist das Gerät vollständig kompatibel mit National Instruments LabView VIs, was eine schnelle Entwicklung kundenspezifischer Testanwendungen ermöglicht. Zusätzlich ist die Software „EA Power Control“ für Windows im Lieferumfang enthalten, die ein Multi-Unit-Management direkt nach dem Auspacken ermöglicht. Für Systeme, die eine höhere Leistung erfordern, können Einheiten über einen Share-Bus parallel geschaltet werden und fungieren so als kohärente modular programmable power supply.
6. Umfassender Schutz und thermisches Management
Beim Testen unbewiesener Prototypen sind Anomalien zu erwarten. Das Netzteil muss sowohl sich selbst als auch den Prüfling schützen. Die EA-PS 9000 1U-Serie umfasst ein umfassendes Paket an Sicherheitsfunktionen:
- Überspannungsschutz (OVP): Schaltet den DC-Ausgang sofort ab, wenn die Spannung einen sicheren Schwellenwert überschreitet.
- Überstromschutz (OCP) & Überleistungsschutz (OPP): Verhindert, dass der Prüfling zerstörerische Mengen an Strom oder Leistung zieht.
- Übertemperaturschutz (OTP): Schützt die internen Komponenten des Netzteils.
Die Kühlung wird durch intelligente, temperaturgesteuerte Lüfter geregelt, die ihre Drehzahl anpassen, um optimale Innentemperaturen aufrechtzuerhalten und gleichzeitig akustische Geräusche zu minimieren. Das Gerät arbeitet zuverlässig zwischen 0…50 °C und erfüllt strenge Normen wie EN 60950 (Sicherheit), EN 61326 (EMV) und EN 55022 Klasse B (Emissionen). Verbindliche Informationen zu Normen finden Sie bei der International Electrotechnical Commission (IEC).
7. Anwendungen für modulare programmierbare Netzteile
Die Vielseitigkeit eines rack mount DC supply high density Geräts macht es ideal für verschiedene anspruchsvolle Sektoren:
- Prüfung von Automobilkomponenten: Simulation von Fahrzeugbatterienetzen (12V, 24V, 48V) zum Testen von Steuergeräten (ECUs), Infotainment-Systemen und Beleuchtungsmodulen.
- Halbleiter-Burn-In: Bereitstellung einer stabilen, langfristigen Stromversorgung für beschleunigte Lebensdauertests von Mikrochips.
- DC-DC-Wandler-Validierung: Fungiert als präzise, einstellbare Eingangsquelle zum Testen der Effizienz und Regelung nachgeschalteter Leistungswandler.
Für industrielle Anwendungen mit extrem hoher Leistung können Sie auch unsere 60kW programmierbare DC-Netzteil Lösungen erkunden.
8. RFQ- und Spezifikations-Checkliste
Wenn Sie eine rack mount programmable dc power supply für Ihr ATE beschaffen, stellen Sie sicher, dass Sie Folgendes spezifizieren, um das genaueste Angebot zu erhalten:
- Maximale Spannung und Stromstärke: (z. B. 80V, 50A).
- Gesamtleistungsbedarf: (z. B. 1500W) und ob Autoranging erforderlich ist.
- Formfaktor: 1U, 2U oder bench top rack mount power supply.
- Erforderliche Schnittstellen: USB, Ethernet, RS-232, Analog (isoliert oder nicht isoliert).
- Software-Kompatibilität: SCPI, ModBus, LabView VIs.
- Eingangsspannung: Einphasige (100-264V AC) oder dreiphasige Anforderungen.
