Für Systemintegratoren, Schaltschrankbauer und technische Einkäufer ist der Platz im Rack in Rechenzentren und automatisierten Testeinrichtungen ein wertvolles Gut. Jeder Zentimeter eines 19-Zoll-Racks schlägt sich direkt in Betriebskosten, Herausforderungen beim Wärmemanagement und dem Platzbedarf der Anlage nieder.
In der Vergangenheit erforderten hohe Ausgangsleistungen klobige, schwere Netzteile, die mehrere Höheneinheiten (3U, 4U oder mehr) beanspruchten. Heute hat sich das Paradigma verschoben. Die Nachfrage nach einer high power density DC Lösung hat zur Entwicklung ultrakompakter, hocheffizienter Stromversorgungssysteme geführt, die kompromisslose Leistung ohne Platzverlust liefern.
In diesem umfassenden technischen Leitfaden untersuchen wir, was ein programmierbares Gleichstromnetzteil ist, wie ein 1U programmable DC supply den Platz in Rechenzentren und Laboren optimiert und warum Funktionen wie Autoranging, aktive PFC und isolierte Schnittstellen für moderne Elektroingenieure entscheidend sind. Wir werden speziell die Fähigkeiten der EA-PS 9000 1U-Serie beleuchten, einem Maßstab für precision programmable DC power.
Was ist ein programmierbares DC-Netzteil mit hoher Leistungsdichte?
Ein dc programmable power supply ist ein fortschrittliches elektronisches Testgerät, das einen hochstabilen, präzise gesteuerten Gleichstromausgang (DC) liefert. Im Gegensatz zu Standardnetzteilen mit festem Ausgang ermöglicht ein programmierbares Gerät Ingenieuren die dynamische Anpassung von Spannungs-, Strom- und Leistungsgrenzen – entweder manuell über die Frontplatte oder remote über digitale/analoge Schnittstellen.
Der Begriff „Hohe Leistungsdichte“ bezieht sich auf das Verhältnis von Ausgangsleistung zum physischen Volumen des Geräts. Früher hätte ein 1500W-Netzteil möglicherweise ein 3U- oder 4U-Chassis erfordert. Heute haben führende programmable power supply manufacturers Lösungen wie das EA-PS 9080-50 1U entwickelt, das 1500W Leistung (0-80V, 0-50A) in ein bemerkenswert kompaktes 1U 19″ Rack-Mount-Chassis (19″ x 1U x 500mm) packt.
Diese Entwicklung wird durch Fortschritte in der Mikroprozessorsteuerung, Hochfrequenz-Schalttopologien und fortschrittlichen Wärmeableitungsmaterialien vorangetrieben. Für Ingenieure, die eine high voltage programmable DC source oder eine Hochstromlösung benötigen, bieten diese kompakten Einheiten beispiellose Flexibilität.
Der 1U-Vorteil: Optimierung des Rack-Platzes im Rechenzentrum

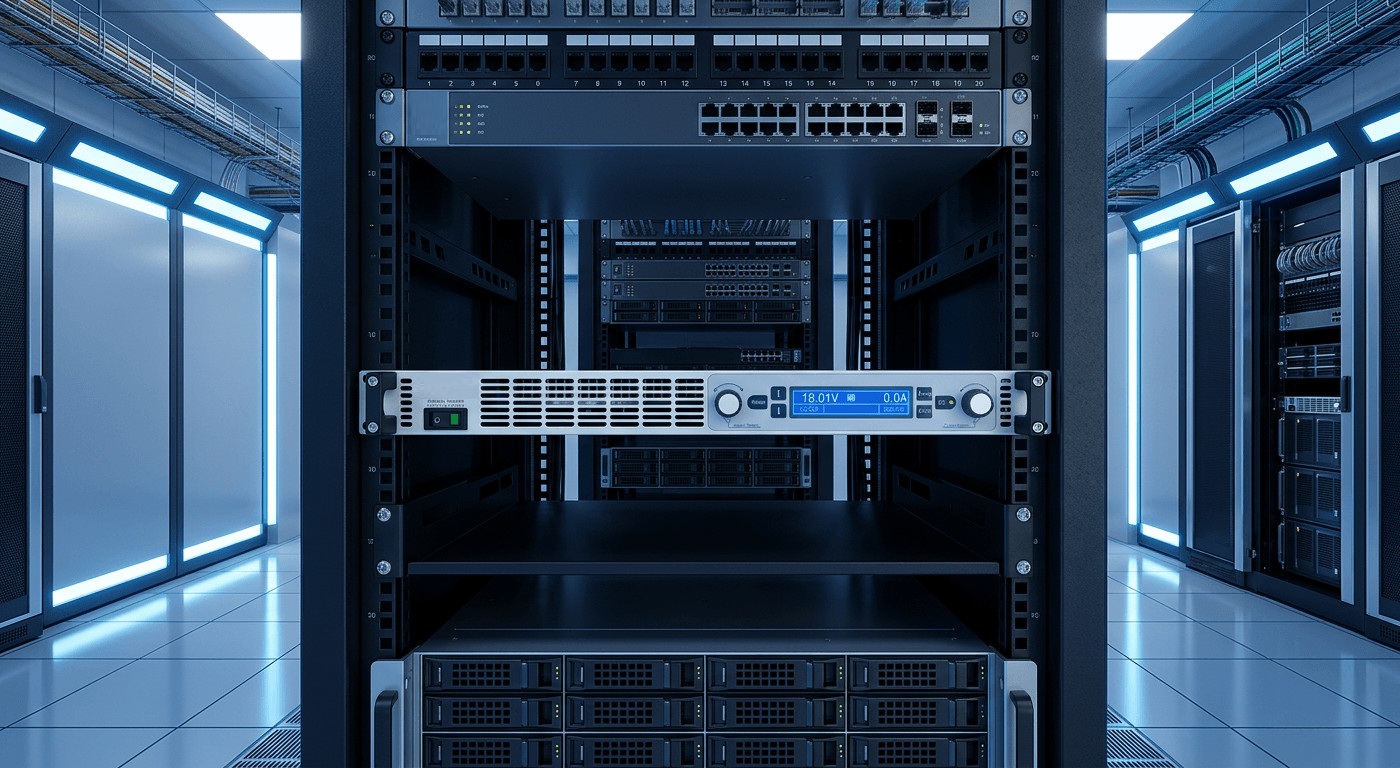

In Rechenzentren und großen automatisierten Testeinrichtungen (ATE) ist Rack-Platz teuer. Ein Standard-Server-Rack bietet 42U vertikalen Platz. Bei der Integration eines programmable DC power supply system für Server-Burn-in-Tests, Komponentenvalidierung oder Telekommunikationsstromversorgung ermöglicht die Minimierung des Platzbedarfs der Strominfrastruktur mehr umsatzgenerierende Server oder Testknoten pro Rack.
Der Wandel zu Rack Mount DC Power High Density
Durch den Einsatz eines 1U programmable DC supply können Systemintegratoren mehrere Einheiten stapeln, um Hochleistungs-Parallelsysteme zu schaffen, ohne signifikant Rack-Fläche zu opfern. Beispielsweise ergibt die Kombination von drei 1U 1500W-Einheiten ein 4500W-System in nur 3U Platz, während ältere Technologien für dieselbe Leistung ein ganzes Rack benötigen würden.

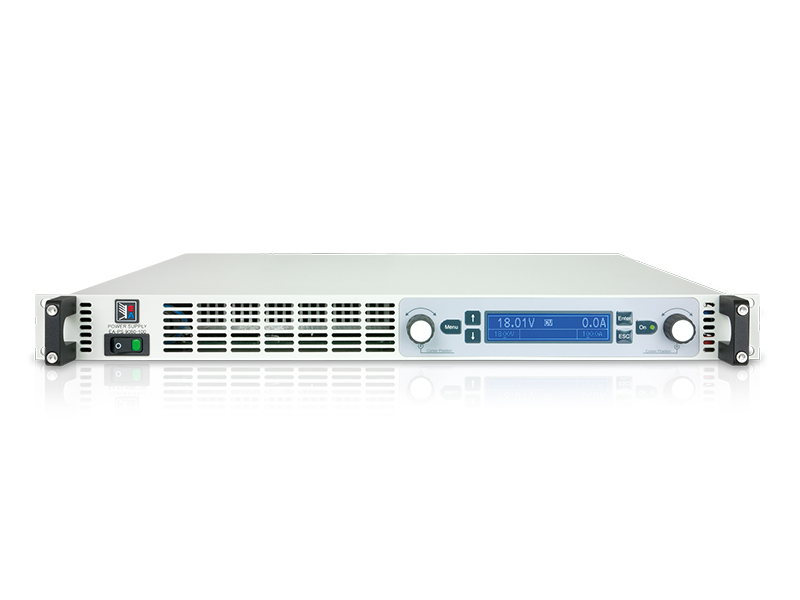

Darüber hinaus verfügt die EA-PS 9000 1U-Serie über ein vorderes Bedienfeld, das mit Drehknöpfen, Drucktasten und einem klaren blauen LCD ausgestattet ist, das Werte, Status und Alarme anzeigt. Ein entscheidendes Merkmal für Rechenzentrumsumgebungen ist die Bedienfeldsperre (Panel Lock), die unbeabsichtigten Missbrauch oder versehentliche Parameteränderungen durch Techniker, die in engen Rack-Gängen arbeiten, verhindert.

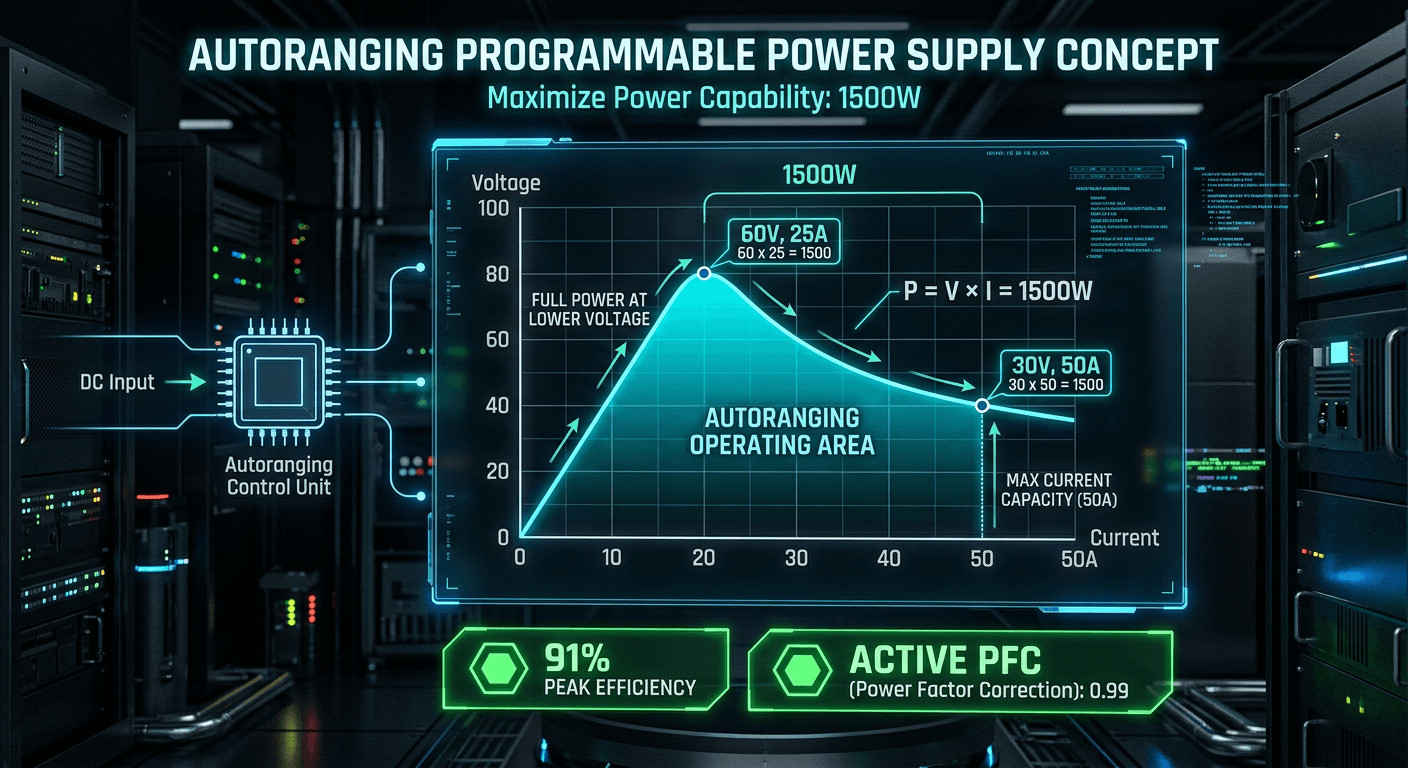

Autoranging: Maximierung der 1500W Ausgangsleistung
Einer der bedeutendsten technologischen Sprünge bei einem modernen high wattage programmable DC Netzteil ist die Implementierung von „Autoranging“-Ausgangsstufen.
Herkömmliche Netzteile haben eine rechteckige Betriebskurve. Wenn Sie ein 80V, 18,75A Netzteil (1500W) kaufen, erhalten Sie die 1500W nur, wenn Sie bei exakt 80V arbeiten. Wenn Ihr Test 40V erfordert, ist der maximale Strom immer noch auf 18,75A begrenzt, was bedeutet, dass Sie nur 750W der Kapazität des Geräts nutzen können.
Das EA-PS 9080-50 1U nutzt einen flexiblen Autoranging-Ausgang. Es passt die verfügbare Spannung und den Strom automatisch an, um sicherzustellen, dass der Benutzer die vollen 1500W über einen viel breiteren Betriebsbereich abrufen kann. Es kann 80V bei 18,75A oder 30V bei 50A liefern. Diese Flexibilität bedeutet, dass eine einzige programmierbares Gleichstromnetzteil mehrere Netzteile mit festem Bereich ersetzen kann, was die Investitionsausgaben und den Rack-Platz weiter reduziert.
Hinweis: Das Gerät drosselt seine Ausgangsleistung intelligent auf 1000W, wenn der AC-Eingang unter 150V AC fällt, und gewährleistet so Stabilität auch in Einrichtungen mit schlechter Stromqualität.
Effizienz, aktive PFC und Wärmemanagement
Beim Einsatz eines data center power supply sind Wärmemanagement und Energieeffizienz von größter Bedeutung. Hitze ist der Feind der elektronischen Langlebigkeit, und ineffiziente Netzteile erfordern massive HLK-Systeme zur Kompensation.
Bis zu 91% Effizienz
Die EA-PS 9000 1U-Serie liefert bis zu 91% Effizienz. Diese hohe Effizienz reduziert Energieverluste drastisch, was bedeutet, dass weniger Wärme in das Rack abgeleitet wird. Dies ermöglicht das ultrakompakte 1U-Design und verringert die Kühllast für die Klimaanlagen der Einrichtung.
Aktive Leistungsfaktorkorrektur (PFC)
Industrienetze und Rechenzentren regulieren die Stromqualität streng. Dieses Gerät verfügt über aktive PFC und erreicht einen Leistungsfaktor (PF) von 0,99. Es arbeitet nahtlos mit Weitbereichs-100…264V AC-Netzen (45…65Hz). Aktive PFC minimiert die Blindleistung, reduziert harmonische Verzerrungen im Wechselstromnetz und gewährleistet die Einhaltung internationaler Stromqualitätsstandards. Dies ist entscheidend, wenn Dutzende von rack mount DC programmable Einheiten in einer einzigen Einrichtung installiert werden.
Präzision und geringe Restwelligkeit
Effizienz geht nicht auf Kosten der Präzision. Das Gerät besticht durch eine Spannungsgenauigkeit von <0,1% und eine Lastregelung von <0,05%. Das Design mit geringer Restwelligkeit gewährleistet absolute Stabilität für empfindliche Elektronik: 100 mV PP (HF) / 5,2 mV RMS (LF) Spannungsrestwelligkeit und nur 4 mA RMS Stromrestwelligkeit.
Galvanisch getrennte Schnittstellen & Softwaresteuerung
In der automatisierten Prüfung und industriellen Steuerung muss ein Netzteil fehlerfrei mit SPS, Industrie-PCs und DAQ-Systemen kommunizieren. Das EA-PS 9080-50 1U zeichnet sich als precision programmable DC power Einheit durch seine umfassende Konnektivität aus.

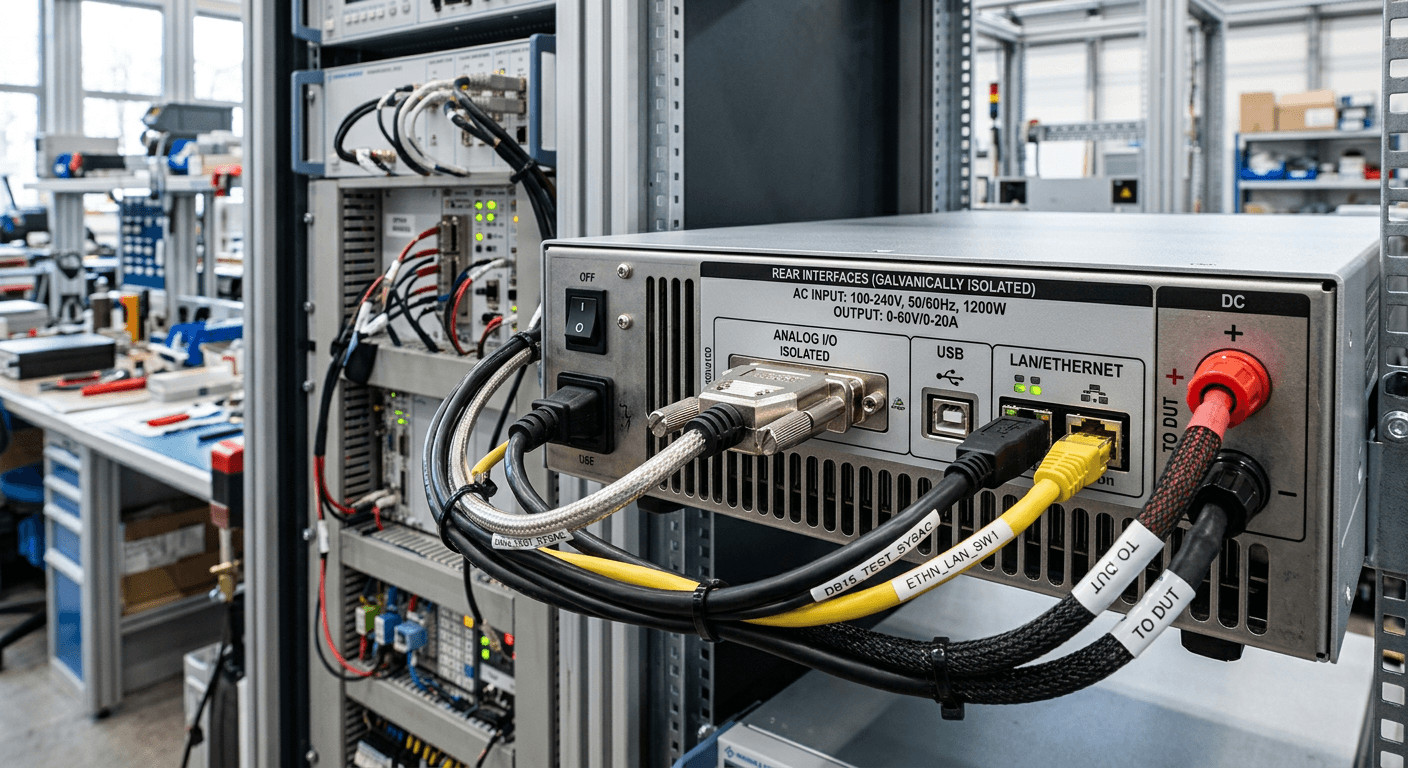

Galvanisch getrennte analoge und digitale Ports
Erdschleifen und elektrisches Rauschen können empfindliche DAQ-Geräte zerstören. Dieses Gerät verfügt über galvanisch getrennte Schnittstellen, um dies zu verhindern. Es umfasst eine 15-polige D-Sub-Analogschnittstelle (0…5V oder 0…10V Signale zum Einstellen und Überwachen) sowie digitale Schnittstellen (USB und Ethernet).
SCPI, ModBus und LabView Integration
Für Softwareingenieure, die ein automatisiertes custom programmable power supply Rig aufbauen, unterstützt das Gerät branchenübliche SCPI-Befehle und ModBus RTU-Protokolle. Es ist vollständig kompatibel mit LabView VIs für kundenspezifische Anwendungen. Darüber hinaus enthält es die Software „EA Power Control“ für Windows, die eine intuitive Verwaltung mehrerer Einheiten, Datenprotokollierung und die Generierung einer programmable power supply pulse Sequenz für dynamische Lasttests ermöglicht.
Für Systeme, die mehr Leistung benötigen, unterstützt das Gerät Remote Sensing und Parallelbetrieb über einen Share Bus, sodass mehrere Einheiten als eine einzige, massive Stromquelle fungieren können.
Hauptanwendungen: Vom Batterietest bis zur F&E
Die Vielseitigkeit eines 1U programmable DC supply macht es in verschiedenen Sektoren unverzichtbar:
- Server-Burn-in im Rechenzentrum: Bereitstellung von stabilem, hochstromigem Gleichstrom zum Testen von Server-Motherboards und Komponenten vor der Bereitstellung.

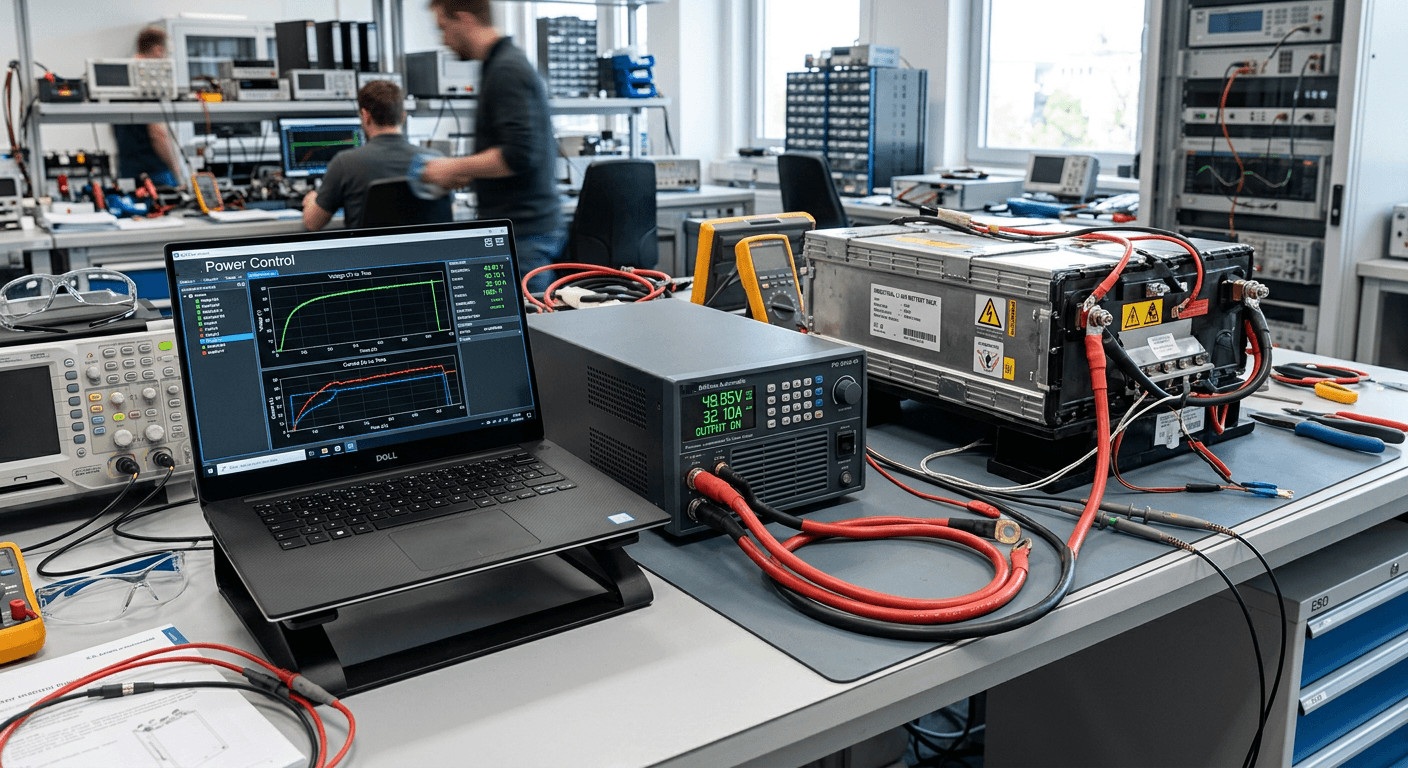

- Battery Test Power Supply: Die präzise Spannungs- und Stromregelung in Kombination mit der Softwareprotokollierung macht es ideal zum Laden und Testen von Industriebatteriepacks, EV-Modulen und Energiespeichersystemen.
- F&E und Prototypenvalidierung: Ingenieure verlassen sich auf lab programmable DC power, um verschiedene Betriebsbedingungen, Spannungseinbrüche und Stromstöße zu simulieren, um die Widerstandsfähigkeit von Prototypen zu validieren.
- Automatisierte Testgeräte (ATE): Der 1U-Formfaktor und die SCPI-Kompatibilität ermöglichen es Schaltschrankbauern, diese Einheiten in dichte ATE-Racks für End-of-Line-Fertigungstests zu integrieren.
Umfassender Schutz und Sicherheitsstandards
Beim Umgang mit 1500W Gleichstrom ist Sicherheit nicht verhandelbar. Die EA-PS 9000 1U-Serie ist mit einer vollständigen Suite von Schutzfunktionen ausgestattet, die den DC-Ausgang bei Erkennung von Anomalien automatisch abschalten:
- OVP (Überspannungsschutz): Schützt das zu prüfende Gerät (DUT) vor Spannungsspitzen.
- OCP (Überstromschutz): Verhindert eine übermäßige Stromaufnahme, die die Verkabelung oder das DUT beschädigen könnte.
- OPP (Überleistungsschutz): Stellt sicher, dass das Gerät innerhalb seines sicheren Arbeitsbereichs bleibt.
- OTP (Übertemperaturschutz): Arbeitet mit temperaturgesteuerten Lüftern zusammen, die ihre Geschwindigkeit anpassen, um optimale Innentemperaturen aufrechtzuerhalten.
Das Gerät erfüllt strenge internationale Standards, einschließlich EN 60950 (Sicherheit), EN 61326 (EMV) und EN 55022 Klasse B (Emissionen). Mit einem Gewicht von ca. 10,5 kg und einer Betriebstemperatur von 0…50 °C ist es eine robuste, zuverlässige Wahl für Hochstrom- und Mittelklasse-Aufgaben.
Beschaffungs- & RFQ-Checkliste
Wenn Sie als Beschaffungsingenieur oder Systemintegrator eine Angebotsanfrage (RFQ) für ein programmierbares Gleichstromnetzteil vorbereiten, stellen Sie sicher, dass Sie Folgendes angeben, um das genaueste Angebot zu erhalten:
- Spannungs- und Strombereich: Geben Sie die maximal erforderliche Spannung und den maximalen Strom an (z. B. 0-80V, 0-50A).
- Formfaktor: Fordern Sie ausdrücklich ein 1U programmable DC supply an, wenn der Platz im Rack begrenzt ist. (Prüfen Sie unsere 2U, 3U oder 4U Optionen für höheren Leistungsbedarf).
- Schnittstellenanforderungen: Bestätigen Sie den Bedarf an galvanisch getrennten Analog-, USB-, Ethernet-Schnittstellen oder spezifischen Protokollen wie ModBus/SCPI.
- Autoranging-Fähigkeit: Stellen Sie sicher, dass das Gerät Autoranging bietet, um den Leistungsnutzen über verschiedene Testaufbauten hinweg zu maximieren.
- Zubehör: Vergessen Sie nicht, notwendiges programmable power accessories wie Share-Bus-Kabel oder Rack-Mount-Schienen einzubeziehen.
Häufig gestellte Fragen (FAQ)
1. Was ist der Hauptvorteil eines programmierbaren DC-Netzteils mit Autoranging?
Autoranging ermöglicht es dem Netzteil, seine maximalen Spannungs- und Stromgrenzen automatisch anzupassen, um die volle Ausgangsleistung (z. B. 1500W) über einen breiteren Betriebsbereich aufrechtzuerhalten. Dies bedeutet, dass ein Autoranging-Gerät mehrere Netzteile mit festem Bereich ersetzen kann, was Kosten und Rack-Platz spart.
2. Warum ist die galvanische Trennung für die analogen und digitalen Schnittstellen wichtig?
Die galvanische Trennung verhindert, dass Erdschleifen und elektrisches Rauschen zwischen dem Netzteil und Ihren empfindlichen Steuergeräten (wie einem PC oder einer SPS) wandern. Dies gewährleistet genaue Steuersignale und schützt Ihre DAQ-Systeme vor Hochspannungsschäden.
3. Kann ich mehrere 1U programmierbare DC-Netzteile parallel schalten?
Ja. Die EA-PS 9000 1U-Serie unterstützt den Parallelbetrieb über einen Share Bus. Dadurch können mehrere Einheiten die Last gleichmäßig verteilen und als ein einziges, leistungsstärkeres System fungieren, das einfach über die EA Power Control Software verwaltet wird.
4. Ist dieses Gerät für Batterietests geeignet?
Absolut. Als battery test power supply machen seine hohe Präzision, geringe Restwelligkeit und Software-Protokollierungsfunktionen es ideal für Ladezyklen, die Simulation des Batterieverhaltens und die Validierung von Energiespeichersystemen in F&E-Umgebungen.
5. Wie geht das Gerät mit niedriger AC-Eingangsspannung um?
Das Gerät verfügt über einen weiten Eingangsbereich (100…264V AC). Um jedoch seine internen Komponenten zu schützen, drosselt es seine maximale Ausgangsleistung intelligent von 1500W auf 1000W, wenn der AC-Eingang unter 150V AC fällt.
