Systemintegratoren und Schaltschrankbauer, die an Hochfrequenz-Stromrichtern arbeiten, stehen vor einer hartnäckigen Herausforderung. Magnetische Komponenten — Transformatoren, Drosseln und Spulen — sind selten ab Lager in der exakten Spezifikation verfügbar, die ihr Design erfordert. Ein Standard-Katalogteil mag den Induktivitätswert erfüllen, versagt aber mit hoher Wahrscheinlichkeit bei der Kernverlustleistung bei der Betriebsfrequenz, überschreitet den verfügbaren Bauraum oder weist nicht die geforderte Isolationsspannung auf. Wenn der Einkauf dieses Problem zu lösen versucht, indem die magnetische Stückliste auf mehrere Wickelbetriebe verteilt wird, resultiert dies in fragmentierter Dokumentation, uneinheitlichen Isolationsverfahren und Prüfberichten, die sich nicht auf dieselben Normen beziehen.
Der coil winding service von TPS Elektronik adressiert diese Fragmentierung mit einem integrierten Fertigungsansatz. Anstatt Magnetkomponenten als Standardware zu behandeln, wickelt TPS Spulen nach den exakten elektrischen, mechanischen und thermischen Spezifikationen, die das Design erfordert — und stellt eine vollständige Prüfdokumentation bereit, die die regulatorische Einreichung des Endprodukts unterstützt. Dieser Service umfasst Hochfrequenz-Leistungstransformatoren, Ringkerndrosseln, dv/dt-Filterdrosseln und Solenoidspulen für industrielle, medizinische und Automotive-Anwendungen.
1. Warum kundenspezifische Spulenwicklung für Systemintegratoren und den Einkauf wichtig ist
Wenn Einkaufsteams Magnetkomponenten beschaffen, besteht die Versuchung, nach einer Standard-Teilenummer zu suchen, die der geforderten Spezifikation nahekommt. Diese Abkürzung scheitert oft bei Hochfrequenz-Leistungsanwendungen oberhalb von 100 kHz. Eine Katalogdrossel, die für einen bestimmten Strom bei 50 kHz ausgelegt ist, kann bei 200 kHz übermäßige Kernverluste aufweisen und den Stromrichter um 30 % oder mehr zurückstufen. Ein Transformator mit ausreichender Isolation bei Gleichspannung kann die Teilentladungsprüfung bei den erhöhten Schaltfrequenzen von GaN-basierten Designs nicht bestehen.
Ein coil winding service eliminiert diese Kompromisse. Die Wickelgeometrie — Windungszahl, Drahtquerschnitt, Lagenanordnung und Zwischenlagenisolierung — wird gezielt für die Zielfrequenz, Spannung und Stromkurve ausgelegt. Diese Optimierung ist kein Luxus. Sie bestimmt direkt, ob der Stromrichter seinen Wirkungsgrad während der Abnahmeprüfung erreicht und ob er die Grenzwerte für leitungsgeführte Störaussendung nach CISPR 32 bzw. EN 55032 einhält.
Für detaillierten technischen Hintergrund zu Wicklungs-Isolationsmaterialien siehe den TPS-Ratgeber zu Drahtisolierung: Materialien, Typen und Anwendungen. Für einen breiteren Überblick über den Spulenwickelservice-Umfang siehe die Ressource zu EMS Wickelgüter und Spulenwicklung.
2. Übersicht der TPS-Spulenwicklungsfähigkeiten: Mehrachsen-, Ringkern- und Spulenkörper-Technologien
Die Wickelgeometrie bestimmt die magnetische, elektrische und thermische Leistung der fertigen Komponente. TPS Elektronik betreibt Präzisions-Spulenwickelmaschinen, die Spulen in mehreren Geometrien produzieren können. Der Service deckt das gesamte Spektrum ab — von einfachen Solenoidspulen bis hin zu komplexen Mehrfachwicklungs-Hochfrequenztransformatoren mit verschachtelten Primär- und Sekundärabschnitten.
2.1 Mehrachsen-Wicklung und Drahtzugregelung
Mehrachsen-CNC-Wickelmaschinen steuern die Drahtzuführposition in mehreren Freiheitsgraden simultan, wodurch der Draht präzise auf dem Spulenkörper oder Kern platziert werden kann. Die Drahtzugregelung ist ein kritischer Parameter — zu wenig Zug erzeugt lose Windungen, die unter Last vibrieren und hörbare Geräusche sowie mechanischen Abrieb der Isolierung verursachen. Zu viel Zug dehnt den Draht, verringert seinen Querschnitt und erhöht den Widerstand. TPS hält eine kalibrierte Zugregelung über alle Wickelspindeln aufrecht, wobei die Zugwerte entsprechend dem Drahtdurchmesser (typisch 0,1 mm bis 3,0 mm) und dem Isolationsmaterial gewählt werden.

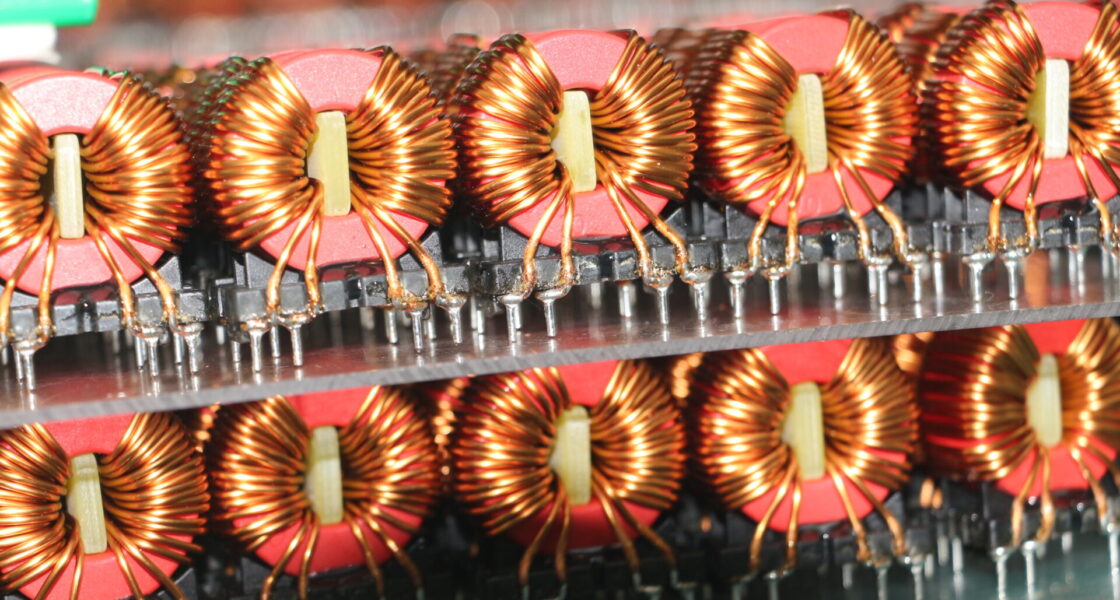

2.2 Ringkern-Spulenwicklung für Leistungsanwendungen
Ringkerne bieten die höchste Induktivität pro Volumeneinheit und die geringste externe Magnetfeldabstrahlung aller Kerngeometrien. Diese Eigenschaften machen Ringkerndrosseln und -transformatoren zur bevorzugten Wahl für kompakte Stromrichter, bei denen elektromagnetische Störungen minimiert werden müssen. Allerdings ist die Ringkernwicklung mechanisch komplex: Der Draht muss wiederholt durch die Mittelbohrung des Kerns geführt werden, was die Wickelgeschwindigkeit begrenzt und spezialisierte Ringkernwickelmaschinen mit Shuttle-Mechanismen oder Hakenwickelköpfen erfordert.
TPS fertigt kundenspezifische Ringkernwicklungen auf Ferrit-, Eisenpulver- und amorphen Metallkernen mit für die Zielanwendung optimierten Wicklungsverhältnissen. Typische Produkte umfassen Gleichtaktdrosseln für die EMV-Filterung, Stromwandler für die Leistungsmessung und Gate-Treibertransformatoren für IGBT- und MOSFET-Schaltschaltungen. Für detaillierte Anwendungsbeispiele siehe die TPS-Ressource zu EMS-Wicklungsprodukten: Ringkernspulen, dv/dt-Drosseln und serienreife Transformatoren.
2.3 Spulenkörper-Wicklung und Lagenisolierung
Die Spulenkörperwicklung verwendet einen vorgeformten Spulenkörper, auf den Draht in präzisen Lagen gewickelt wird. Diese Technik ist der Standard für Hochfrequenz-Leistungstransformatoren, da sie eine kontrollierte Verschachtelung von Primär- und Sekundärwicklungen zur Minimierung der Streuinduktivität ermöglicht und das Einfügen von Isolierband oder Abstandsband zwischen den Wicklungslagen zur Erfüllung von Hochspannungs-Isolationsanforderungen gestattet. TPS führt Spulenkörperwicklungen auf ein- und mehrteiligen Körpern aus und produziert Transformatoren mit Isolationswerten bis zu 4 kV und darüber. Weitere Informationen siehe die TPS-Wickelgüter-Serviceseite.
3. Auswahl des isolierten Magnetdrahts: Polyurethan, Polyester und Polyimid
Die Magnetdraht-Isolierung ist die einzige Materialschicht, die spannungsführende Windungen voneinander und vom Kern trennt. Die Wahl des falschen Isolationsmaterials für die Betriebstemperatur oder Spannungsbelastung führt zu vorzeitigem Ausfall — einem Kurzschluss, der die Spule innerhalb von Millisekunden in einen Widerstandsheizer verwandelt. TPS wählt die Magnetdraht-Isolierung basierend auf den elektrischen und thermischen Anforderungen jedes Wicklungsprojekts aus den drei häufigsten Isolationsarten aus:
Polyurethan-isolierter Draht (Grad 1, Wärmeklasse 130 °C) bietet den Vorteil der direkten Lötbarkeit — die Isolierung verdampft bei Löttemperatur (ca. 375 °C), was mechanisches Abisolieren überflüssig macht. Dieser Draht ist die erste Wahl für kompakte Solenoidspulen, Relaisspulen und Niederspannungs-Signaltransformatoren, bei denen Fertigungseffizienz und Verbindungszuverlässigkeit Priorität haben.
Polyester-isolierter Draht (Grad 2, Wärmeklasse 155 °C) bietet eine dickere Isolationsschicht mit höherer Durchschlagsfestigkeit. Er wird häufig in industriellen Transformatoren, Drosseln und Induktivitäten bei moderaten Temperaturen eingesetzt.
Polyimid-isolierter Draht (Grad 2, Wärmeklasse 220 °C) bietet die höchste Temperaturbeständigkeit und ausgezeichnete chemische Beständigkeit. Dieser Draht wird für Hochfrequenz-Leistungstransformatoren in kompakten Gehäusen mit Umgebungstemperaturen über 100 °C, für Fahrmotordrosseln in Bahnanwendungen und für Luftfahrt-Magnetkomponenten spezifiziert. Ein detaillierter Vergleich dieser Isolationsarten ist im TPS-Artikel über Drahtisolierung: Materialien und Anwendungen verfügbar.
4. Hochfrequenz-Transformator-Wicklung: Kernauswahl, Proximity-Effekt und Wicklungskapazität
Das Design von Hochfrequenztransformatoren — typischerweise für Schaltfrequenzen oberhalb 100 kHz — erfordert das simultane Management mehrerer elektromagnetischer Phänomene, die bei Netzfrequenz vernachlässigbar sind. Der Verlustleistungsmechanismus verschiebt sich von rein ohmschen Verlusten zu einer Kombination aus Skin-Effekt, Proximity-Effekt und Kernverlusten. Die Wicklungskapazität wird zu einem kritischen Parameter, da sie die Gleichtakt-Störkopplung zwischen Primär- und Sekundärkreis bestimmt und direkt die Signatur der leitungsgeführten Störaussendung des Netzteils beeinflusst.
Der Skin-Effekt zwingt den Strom bei hohen Frequenzen, in einer dünnen Schicht an der Leiteroberfläche zu fließen. Oberhalb von 100 kHz zeigt massiver Kupferdraht mit mehr als etwa 0,5 mm Durchmesser eine signifikante Eindringtiefen-Reduktion, was den effektiven AC-Widerstand erhöht. Hochfrequenzlitze — bestehend aus mehreren einzeln isolierten Litzen, die in einem bestimmten Muster verdrillt sind — mildert diesen Effekt durch Vergrößerung der effektiven Leiteroberfläche. TPS wickelt Hochfrequenztransformatoren mit Hochfrequenzlitze, wo die Betriebsfrequenz und der Strom dies erfordern.
Die Kernmaterialauswahl ist ebenso kritisch. Ferritkerne (MnZn für Frequenzen bis ca. 2 MHz, NiZn für höhere Frequenzen) bieten geringe Wirbelstromverluste, sättigen aber bei niedrigeren Flussdichten als Siliziumstahl. TPS-Ingenieure spezifizieren das Kernmaterial und die Geometrie basierend auf der Zielbetriebsfrequenz, dem Leistungsniveau und den thermischen Randbedingungen. Für ein Beispiel hochfrequenter Magnetik-Auslegung siehe den TPS-Artikel zu Helmholtz-Spulen und Anwendungen mit homogenen Magnetfeldern.
5. Medizinische und Hochspannungs-Isolationsanforderungen
Medizinische elektrische Geräte nach IEC 60601‑1 stellen strenge Isolationsanforderungen an Leistungstransformatoren. Diese umfassen verstärkte Isolierung zwischen Primär- und Sekundärwicklungen, Mindest-Kriech- und Luftstrecken, die die industriellen Anforderungen überschreiten, sowie Teilentladungsprüfungen zur Verifizierung der Abwesenheit von Hohlraumdefekten im Isolationssystem. TPS Elektronik fertigt medizintaugliche kundenspezifisch gewickelte Transformatoren mit dokumentierter Konformität zu diesen Anforderungen. Für eine detaillierte Betrachtung dieses Themas siehe die TPS-Ressource zu EMS-Wickelwaren: medizinische Hochfrequenztransformatoren-Spulenwicklungen.
Auch in nicht-medizinischen Anwendungen, in denen verstärkte Isolierung nicht vorgeschrieben ist, führt TPS eine Hochspannungsprüfung (Hipot) an jeder kundenspezifisch gewickelten Spule durch, um zu verifizieren, dass die Isolierung der spezifizierten Prüfspannung — typisch 1,5 kV bis 4 kV AC je nach Anwendung — ohne Durchschlag standhält. Die Prüfparameter werden im mit jeder Lieferung bereitgestellten Losprüfbericht dokumentiert.
6. Elektrische Prüfung und Dokumentation: Induktivität, Gütefaktor und Hochspannungsprüfung
Eine kundenspezifisch gewickelte Spule, die korrekt aussieht, kann dennoch elektrisch defekt sein. Ein teilweise kurzgeschlossener Windungszweig, eine umgekehrte Wickelrichtung oder eine angeritzte Isolationsschicht, die die Sichtprüfung besteht, kann Feldausfälle verursachen, die teuer zu diagnostizieren und zu reparieren sind. TPS führt eine 100 %-Elektroprüfung an jeder kundenspezifisch gewickelten Spule durch und verifiziert die Parameter, die für die Endanwendung relevant sind.
Die wesentlichen elektrischen Prüfungen umfassen Induktivitätsmessung bei der spezifizierten Prüffrequenz und -amplitude mit Präzisions-LCR-Messgeräten, Gütefaktor- oder Verlustfaktormessung zur Verifizierung der Kern- und Kupferverluste, DC-Wicklungswiderstandsmessung für jeden Wicklungsabschnitt, Übersetzungsverhältnisprüfung an Mehrfachwicklungstransformatoren sowie Hochspannungsprüfung für die Isolationsintegrität von Wicklung zu Wicklung und von Wicklung zu Kern. Ein dokumentierter Prüfbericht begleitet jedes Produktionslos, wobei die Messwerte auf kalibrierte Messgeräte rückführbar sind.
Für Einkaufsteams erfüllt diese Dokumentation mehrere Zwecke. Sie liefert einen objektiven Konformitätsnachweis für die Wareneingangsprüfung und reduziert den Bedarf an Wiederholungsprüfungen im Kundenbetrieb. Sie unterstützt regulatorische Einreichungen durch den Nachweis, dass jede Magnetkomponente ihre spezifizierten Parameter erfüllt. Und sie schafft eine rückverfolgbare Aufzeichnung, die die Ursachenanalyse im unwahrscheinlichen Fall eines Feldproblems vereinfacht.
7. RFQ-Checkliste für kundenspezifische Spulenwicklung
Für ein genaues Angebot benötigt TPS folgende Informationen für jede kundenspezifisch gewickelte Spule:
- Spulentyp: Transformator, Drossel, Spule, Solenoid oder Ringkernspule.
- Elektrische Spezifikation: Induktivität, Übersetzungsverhältnis (für Transformatoren), Nennstrom (DC und/oder Effektivwert), Betriebsfrequenzbereich, maximaler DC-Widerstand.
- Kernspezifikation: Kernmaterial (Ferrit, Eisenpulver, amorphes Metall, Siliziumstahl), Kerngeometrie (E-Kern, Ringkern, PQ, RM), Kernabmessungen, wenn ein spezifischer Kern erforderlich ist.
- Drahtspezifikation: Drahtquerschnitt (AWG oder mm Durchmesser), Isolationsmaterial (Polyurethan, Polyester, Polyimid), Hochfrequenzlitze falls zutreffend.
- Isolationsanforderungen: Wicklung-zu-Wicklung Isolationsspannung, Wicklung-zu-Kern Isolationsspannung, verstärkte oder Basisisolierung nach IEC 60601‑1 falls zutreffend.
- Mechanische Randbedingungen: Maximale Komponentengrundfläche (L × B × H in mm), Anschlussart (Leitungen, Pins, SMD-Pads), Einbaulage.
- Produktionsmenge: Prototyp, Pilot und Serienproduktionsvolumen mit Ziel-Lieferterminen.
- Dokumentationsanforderungen: Standard-Prüfbericht, spezifische Prüfnormen-Konformität (IEC, UL), Materialzertifizierung.
Reichen Sie Ihre RFQ für kundenspezifische Spulenwicklung ein →
8. FAQ
Welche Spulentypen kann TPS wickeln?
TPS wickelt Hochfrequenz-Leistungstransformatoren, Ringkerndrosseln und -transformatoren, Spulenkörper-Drosseln und -Induktivitäten, dv/dt-Filterdrosseln, Solenoidspulen und Gleichtaktdrosseln. Kernmaterialien umfassen Ferrit, Eisenpulver, amorphes Metall und Siliziumstahl.
Welche Drahtquerschnitte und Isolationsmaterialien verarbeitet TPS?
TPS verarbeitet Draht von etwa 0,1 mm bis 3,0 mm Durchmesser (AWG 38 bis AWG 9). Die drei Hauptisolationsarten sind Polyurethan (direkt lötbar, 130 °C), Polyester (155 °C) und Polyimid (220 °C). Hochfrequenzlitze ist für Hochfrequenzanwendungen verfügbar.
Führt TPS bei jeder Spule eine elektrische Prüfung durch?
Ja. Jede kundenspezifisch gewickelte Spule erhält eine 100 %-Elektroprüfung einschließlich Induktivität, DC-Widerstand, Übersetzungsverhältnis (Transformatoren) und Hochspannungsprüfung. Ein dokumentierter Prüfbericht begleitet jedes Produktionslos.
Kann TPS Spulen für Medizingeräte-Anwendungen wickeln?
Ja. TPS fertigt medizintaugliche kundenspezifisch gewickelte Transformatoren mit verstärkter Isolierung nach IEC 60601‑1-Anforderungen, einschließlich der Einhaltung von Kriechstrecken, Luftstrecken und Teilentladungsprüfung.
Welche Informationen benötigt TPS für ein Angebot zur kundenspezifischen Spulenwicklung?
Spulentyp, Induktivität und Strombelastbarkeit, Betriebsfrequenzbereich, Kernmaterial-Präferenz, Drahtspezifikationen, Isolationsspannungsanforderungen, mechanische Randbedingungen, Zielmenge und geforderte Dokumentation. Eine vollständige RFQ-Checkliste ist oben verfügbar.
Wo finde ich weitere Informationen zu den Wicklungsfähigkeiten von TPS?
Besuchen Sie die TPS-Wickelgüter-Serviceseite, die Übersicht zum EMS-Coil Winding Service und die technische Ressource zu Ringkernspulen und dv/dt-Drosseln.
