Systemintegratoren, Schaltschrankbauer und Einkaufsteams scheitern selten am Produktdesign. Sie verlieren Zeit – und Budget – wenn elektromagnetische Verträglichkeitsprobleme bei der formalen Konformitätsprüfung auftreten, kostspielige Neukonstruktionen erzwingen und die Markteinführung verzögern.
Die EMV-Labordienstleistungen von TPS Elektronik sind darauf ausgelegt, dieses Risiko zu reduzieren: Vorab EMV prüfung von Störaussendungen (leitungsgeführt und gestrahlt), Störfestigkeitsprüfungen, Bewertung von Schirmungslösungen und enge Integration mit der Entwicklung, damit Probleme behoben werden, bevor die Zertifizierung beginnt.
1. Warum EMV-Prüfung RFQ-Ergebnisse und Projektzeitpläne beeinflusst
In der Elektronikentwicklung wird EMV-Prüfung oft als letzter Verifikationsschritt behandelt – etwas, das nach dem Prototypenbau erledigt wird. Dieser Ansatz birgt erhebliches Risiko. Wenn emc testing conducted emissions oder gestrahlte Emissionen in einem akkreditierten Labor durchfallen, folgen wochenlange Nacharbeiten, erneute Prüfgebühren und verzögerte Markteinführung. Für den Einkauf bedeutet das ungeplante Kosten und Terminunsicherheit. Für die Entwicklung bedeutet es, Layout-, Filter- und Schirmungsentscheidungen zu überdenken, die früher hätten validiert werden sollen.
Ein integrierter EMV-Laboransatz verändert diese Dynamik. Durch Vorab EMV prüfungen während der Entwicklung – einschließlich emc conducted emissions test und emc radiated emissions testing – werden Probleme erkannt, wenn sie noch kostengünstig zu beheben sind. Das EMV-Labor von TPS Elektronik ist darauf ausgelegt, diesen iterativen Prozess zu unterstützen und bietet sowohl Störaussendungs- als auch Störfestigkeitsprüfungen nach IEC-, CISPR- und Automobilnormen.
Aus diesem Grund suchen erfahrene Käufer nicht nur nach emc testing conducted emissions Dienstleistungen. Sie suchen einen Partner, der versteht, wie EMV mit Hardware-Design, PCB-Layout und Systemarchitektur zusammenhängt – jemanden, der ihnen hilft, mit Vertrauen in die formelle Zertifizierung zu gehen. Die TPS-Ressourcen zu elektromagnetischer Verträglichkeitsprüfung und Compliance-Leitfäden spiegeln diese Integrationslogik wider.
2. Störaussendungsprüfung: leitungsgeführte und gestrahlte Emissionen
Die Störaussendungsprüfung misst die elektromagnetische Energie, die ein Gerät unbeabsichtigt erzeugt. Überschreiten die Emissionen die in Normen wie CISPR 11, CISPR 22 oder CISPR 32 definierten Grenzwerte, kann das Produkt nicht in regulierten Märkten vermarktet werden. Zwei Kategorien von Emissionen werden geprüft: leitungsgeführte und gestrahlte.
2.1 Leitungsgeführte Störaussendung: Netzanschluss und Steuerleitungen

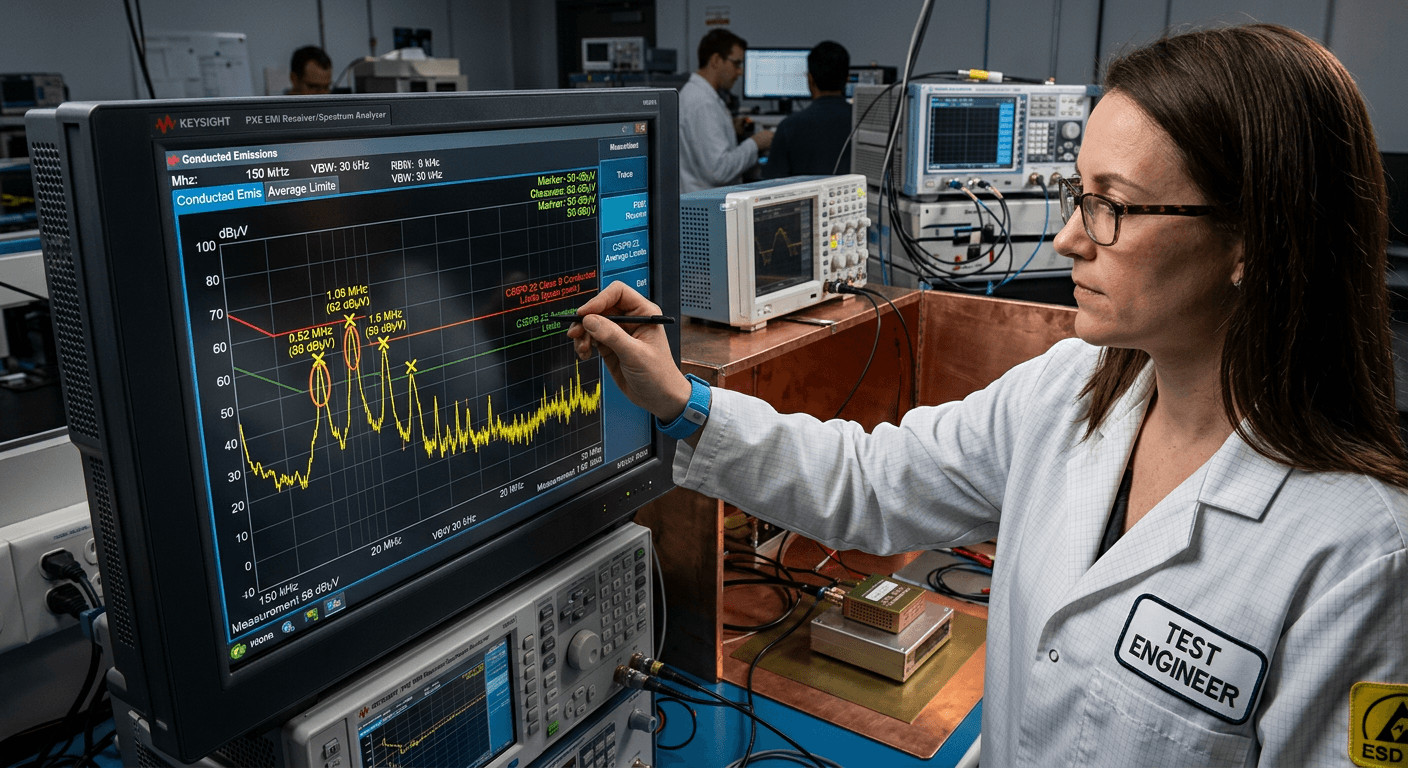

Emc testing conducted emissions konzentriert sich auf Störungen, die sich über Strom- und Signalkabel ausbreiten. Mit einem Netzsimulator (LISN) und Spektrumanalysator messen wir Störungen auf AC-Netz, DC-Versorgungsleitungen und Steuerports. Die emc testing part 2 conducted emissions (CISPR 16-2-1) definiert das Messverfahren. Häufige Fehlerquellen sind Schaltnetzteile, Taktfrequenz-Oberschwingungen und unzureichende Filterung.
In unserem Labor führen wir leitungsgeführte Störaussendungsmessungen im Rahmen der Vorab EMV prüfung durch, um problematische Frequenzen früh zu identifizieren. Wir geben umsetzbares Feedback: Ferrite hinzufügen, Filterkomponenten anpassen oder PCB-Layout zur Reduzierung von Gleichtaktströmen modifizieren.
2.2 Gestrahlte Störaussendung: Gehäuse und Kabel

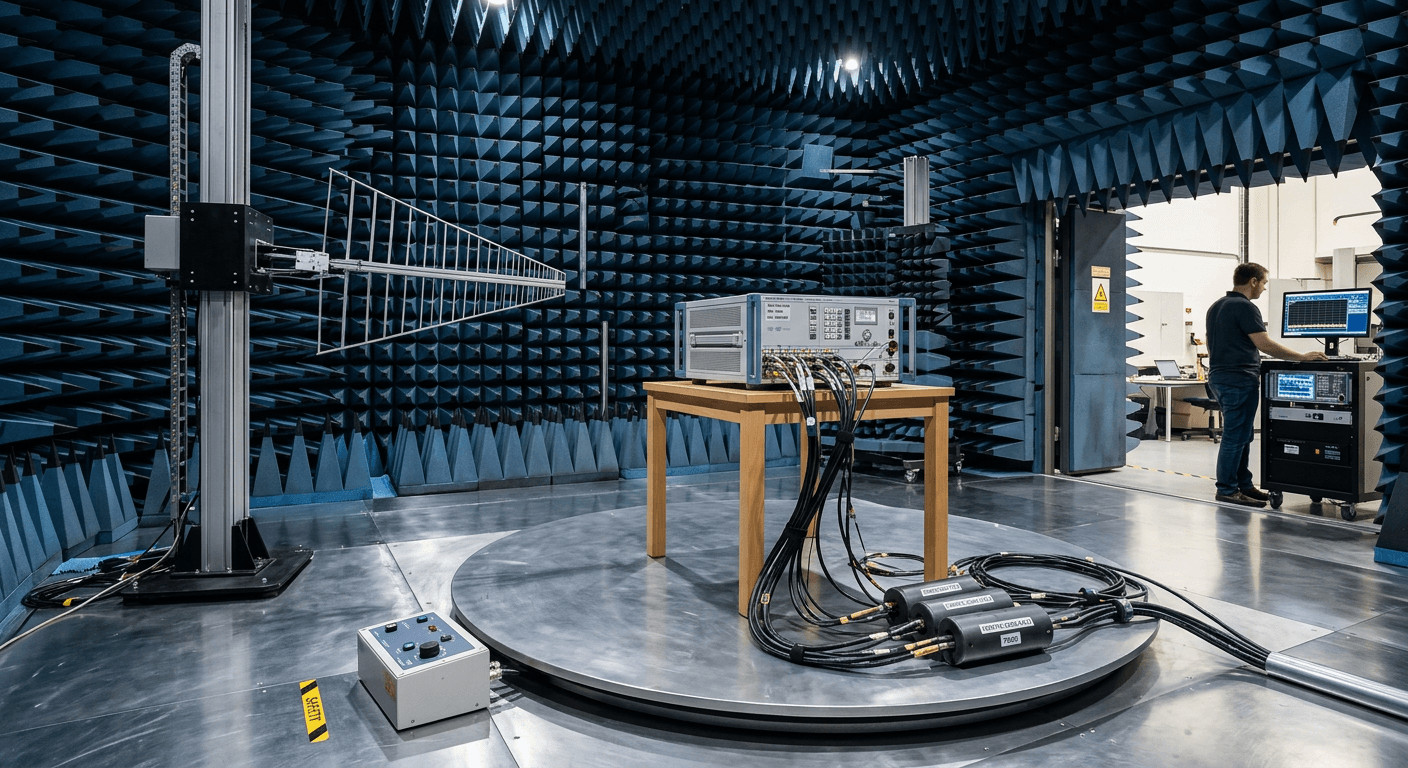

Emc radiated emissions testing misst elektromagnetische Felder, die vom Gerät und seinen Kabeln abgestrahlt werden. Die Prüfung findet in einem Halbabsorberraum mit kalibrierten Antennen in definierten Abständen statt. Gestrahlte Emissionen entstehen oft durch hochfrequente Digitalsignale, Schaltwandler und unzureichend geschirmte Kabel. Früherkennung durch Vorab EMV prüfung ermöglicht es Entwicklungsteams, Schirmung, Kabelführung und Gehäusedichtungen zu bewerten, bevor Produktionswerkzeuge beauftragt werden.
Für eine vertiefte Betrachtung der Störaussendungsprüfung siehe unseren Leitfaden zur EMV-Prüfung.
3. Störfestigkeitsprüfung: zuverlässiger Betrieb unter Störeinflüssen
Störaussendung betrifft die Beeinflussung anderer. Störfestigkeit betrifft die Widerstandsfähigkeit gegen Beeinflussung. Bei der Störfestigkeitsprüfung wird das Gerät definierten elektromagnetischen Störungen ausgesetzt, um zu verifizieren, dass es bestimmungsgemäß arbeitet. Normen wie IEC 61000-4-2 (ESD), IEC 61000-4-3 (gestrahlte HF), IEC 61000-4-4 (elektrische schnelle Transienten), IEC 61000-4-5 (Surge) und IEC 61000-4-6 (leitungsgeführte HF) definieren Prüfmethoden und Prüfpegel.
Für Medizinprodukte definiert die collateral standard electromagnetic disturbances-requirements and tests (IEC 60601-1-2) zusätzliche Störfestigkeitsanforderungen. In unserem Labor führen wir Störfestigkeitsprüfungen durch, um Kunden zu helfen zu verstehen, wie ihre Geräte unter realen Störszenarien reagieren – von elektrostatischer Entladung während der Handhabung bis zu Netzüberspannungen in Industrieumgebungen.
Electromagnetic disturbance testing ist besonders kritisch für Systeme mit Mikrocontrollern, empfindlichen Analogschaltungen oder drahtloser Kommunikation. Ein Gerät, das die Störaussendungsprüfung besteht, aber bei der Störfestigkeit versagt, kann dennoch Feldausfälle verursachen, die zu Gewährleistungsansprüchen und Reputationsschäden führen. Vorab-Störfestigkeitsprüfung gibt Entwicklungsteams Sicherheit vor der formellen Zertifizierung.
Für Praxisbeispiele siehe unsere Fallstudien: EMV-Prüfung Kundenfall und kombinierter EMV- und Sicherheitsfall.
4. Elektromagnetische Schirmungslösungen: wenn Emissionen eingedämmt werden müssen
Manchmal erzeugt ein Gerät selbst mit optimiertem PCB-Layout und Filterung Emissionen, die an der Quelle nicht vollständig unterdrückt werden können. In diesen Fällen wird eine electromagnetic shielding solution erforderlich. Schirmung kann verschiedene Formen annehmen: leitfähige Beschichtungen auf Kunststoffgehäusen, Metallkappen über empfindlichen Schaltkreisen, gedichtete Nähte oder geschirmte Kabel.

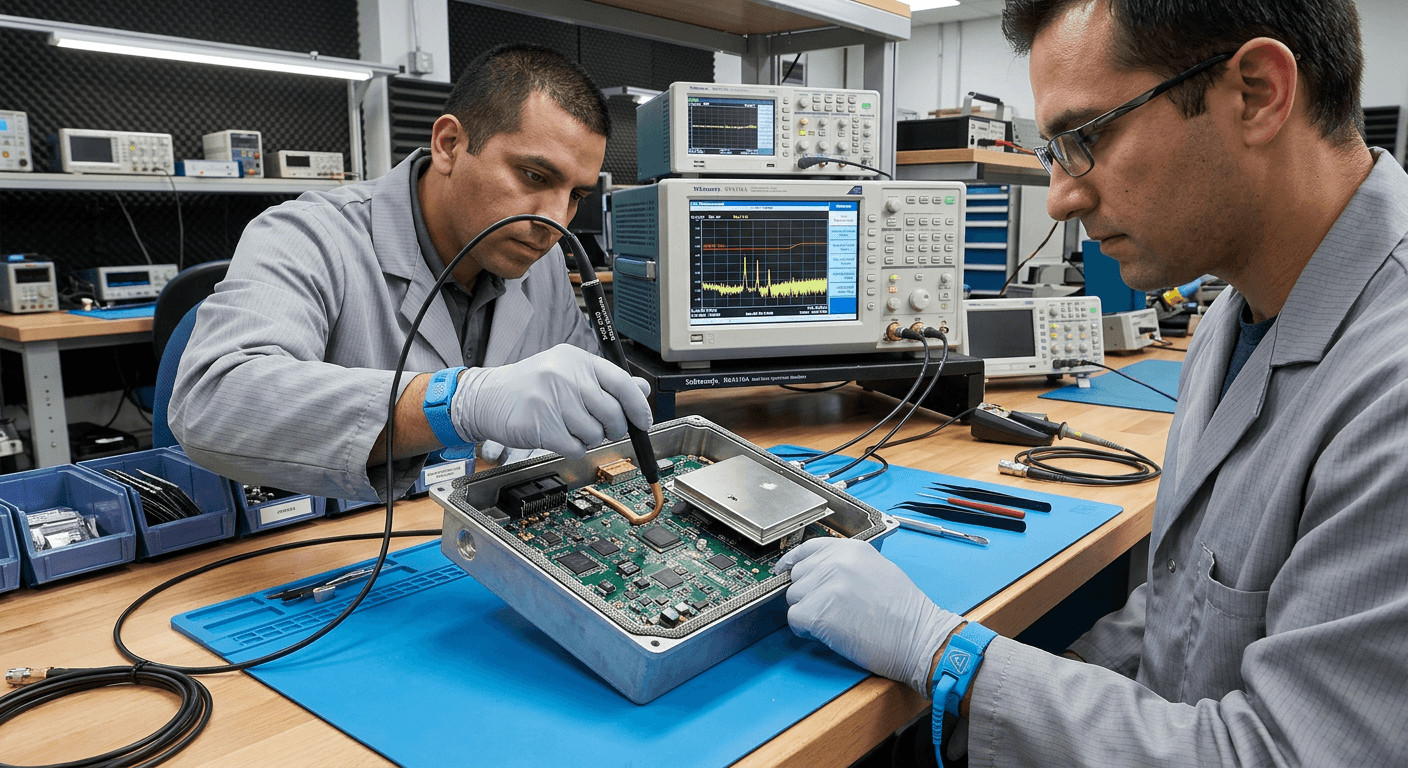

Unser EMV-Labor kann die Schirmwirkung durch Nahfeld-Sondierung und Messungen im Absorberraum bewerten. Wir helfen Kunden bei der Auswahl geeigneter Schirmungsmaterialien und verifizieren, dass die implementierte Schirmung die Emissionen auf akzeptable Werte reduziert. Dies ist besonders relevant für Hochleistungswandler, HF-Module und Geräte mit externen Kabeln, die als Antenne wirken.
Schirmung ersetzt kein gutes Design, ist aber ein wertvolles Werkzeug, wenn Emissionen nicht durch Filterung und Layout allein gelöst werden können. Wir geben Empfehlungen auf Basis von Messdaten, nicht von Vermutungen.
Für weitere Einblicke siehe unseren EMV- und Sicherheitsprüfungs-Leitfaden.
5. Der Vorabprüfungsvorteil: Probleme vor der formalen Prüfung beheben
Formelle EMV-Prüfungen in akkreditierten Labors sind teuer und zeitkritisch. Ein einziger Fehlschlag kann Tausende Euro an Nachprüfgebühren und wochenlange Verzögerungen verursachen. Vorabprüfung ist das Gegenmittel.
Bei TPS ist unser pre compliance testing laboratory Ansatz in unsere Entwicklungs- und EMS-Dienstleistungen integriert. Wir führen leitungsgeführte und gestrahlte Störaussendungsprüfungen, Störfestigkeitsprüfungen und Schirmungsbewertungen an Prototypen, Vorserien und sogar frühen Produktionsmustern durch. Ziel ist nicht nur das Bestehen von Tests, sondern der Aufbau intrinsisch robuster Produkte.
Unser Prozess umfasst:
- Frühzeitige Bewertung: Prüfung von Schaltplänen, PCB-Layout und mechanischem Design auf EMV-Risikofaktoren.
- Vorabmessung: Durchführung derselben Prüfungen wie in akkreditierten Labors, mit kalibrierten Geräten und normgerechten Methoden.
- Iterative Verbesserung: Umsetzung von Änderungen – Filterung, Layout-Anpassungen, Schirmungsergänzungen – und Nachprüfung zur Verifikation der Wirksamkeit.

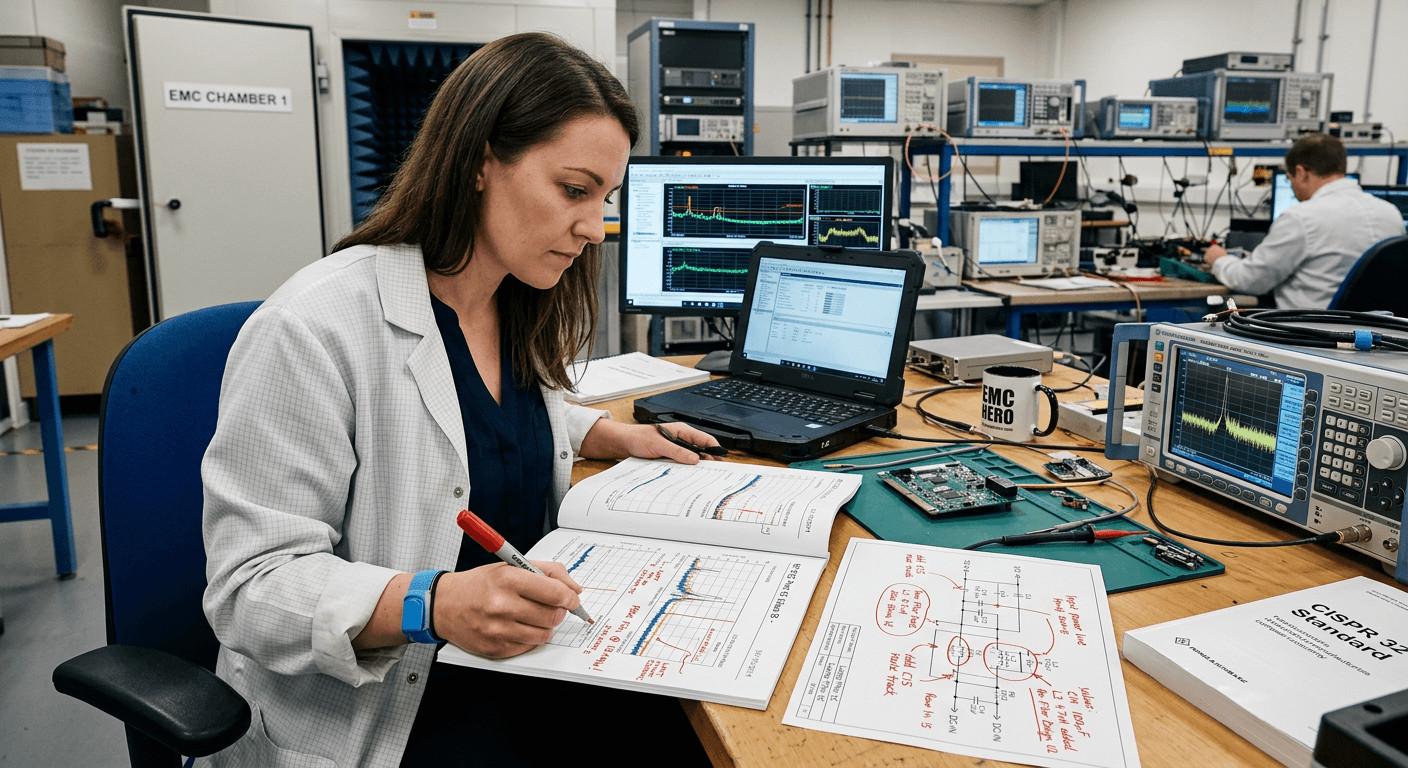

- Dokumentation: Bereitstellung von Prüfberichten, die bei der formellen Zertifizierung referenziert werden können.
Dieser Ansatz ist besonders wertvoll für Entwickler von Medizinprodukten. Für amplifiers medical equipment sind sowohl Störaussendungs- als auch Störfestigkeitsanforderungen streng. Unsere EMV-Labor für Medizinprodukte Ressource zeigt, wie wir diesen Sektor unterstützen.
6. EMV für Medizinprodukte: Kollateralnormen und besondere Anforderungen
Elektromedizinische Geräte müssen IEC 60601-1-2 erfüllen, die collateral standard electromagnetic disturbances-requirements and tests. Diese Norm stellt höhere Störfestigkeitsanforderungen als allgemeine Industrieausrüstung, was der Kritikalität medizinischer Anwendungen Rechnung trägt. Sie definiert auch die wesentliche Leistung: die Funktion, die auch unter Störeinflüssen sicher bleiben muss.

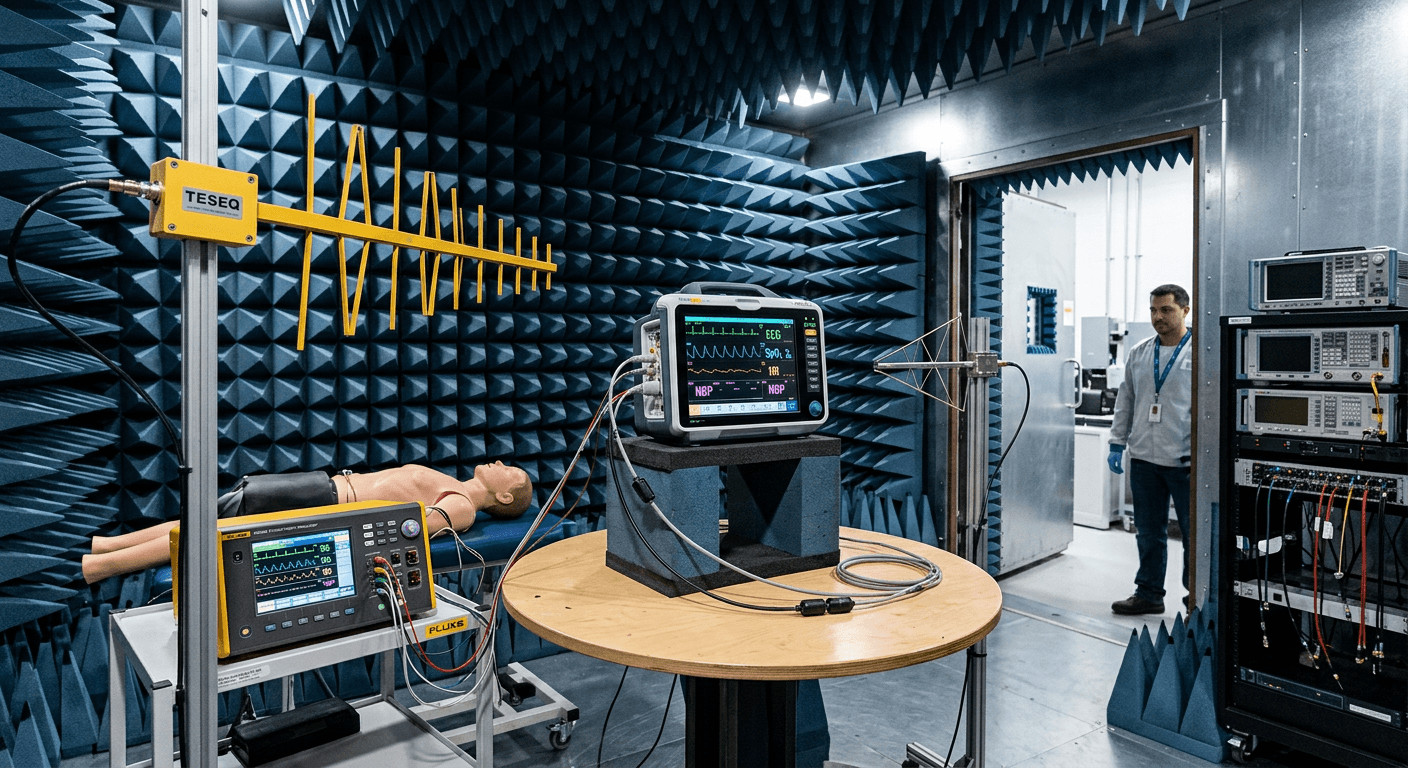

TPS verfügt über umfangreiche Erfahrung mit der Prüfung von Medizinprodukten, von Patientenmonitoren bis zu Therapiegeräten. Unsere Labordienstleistungen helfen Entwicklern von Medizinprodukten, die spezifischen EMV-Anforderungen für ihre Produkte zu verstehen, einschließlich:
- Störfestigkeitsprüfung nach IEC 61000-4-3 bis 30 V/m für lebenserhaltende Geräte.
- Leitungsgeführte Störaussendungsprüfung nach CISPR 11, Gruppe 1 oder Gruppe 2.

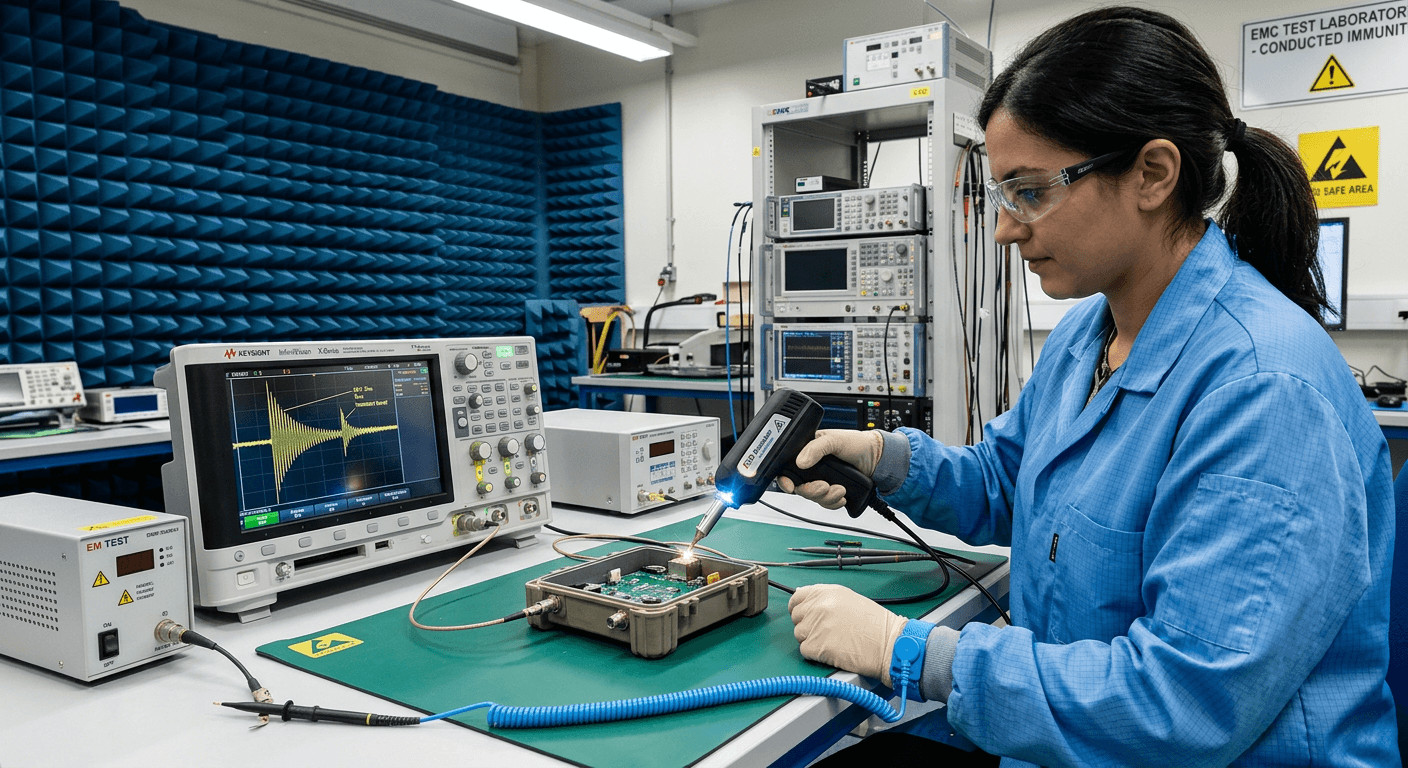

- ESD-Prüfung mit Kontakt- und Luftentladung bis ±8 kV / ±15 kV.
Für die Integration von Medizinprodukt-Software und Hardware siehe unseren Leitfaden zur Medizinproduktesoftware-Entwicklung und elektrische Sicherheitsprüfung für Medizinprodukte.
7. Die EU-EMV-Richtlinie und weltweiter Marktzugang
Für Produkte, die für den europäischen Markt bestimmt sind, ist die Konformität mit der EU-EMV-Richtlinie (2014/30/EU) obligatorisch. Die Richtlinie verlangt, dass Geräte so ausgelegt und gefertigt werden, dass die erzeugten elektromagnetischen Störungen einen bestimmten Pegel nicht überschreiten und dass die Geräte eine ausreichende Störfestigkeit für ihren vorgesehenen Einsatz haben.
Der Nachweis der Konformität erfolgt in der Regel durch die Anwendung harmonisierter Normen (wie EN 55032 für Störaussendung und EN 61000-6-1/2 für Störfestigkeit). Unser Labor führt Prüfungen nach diesen Normen durch und stellt Dokumentationen bereit, die die CE-Kennzeichnung unterstützen. Für Automobilanwendungen unterstützen wir auch european automotive safety standards und ECE R10.
Die Erfahrung von TPS mit der european emc directive ist in unseren Ressourcen dokumentiert: EU-EMV-Richtlinie und Produktzertifizierung und Störfestigkeit und Störaussendung unter der Richtlinie.
