Systemintegratoren und OEMs scheitern selten, weil ihnen ein funktionsfähiges Design fehlt. Sie verlieren Zeit—und Budget—wenn die mechanische Montage von Dutzenden kleiner Einzelhalterungen, Befestigungselementen und Montageplatten zu einem versteckten Engpass in der Produktion wird. Ein führender Hersteller von Industrie‑Verpackungsmaschinen stand bei seinem neuen Hochgeschwindigkeits‑Kartonmodul genau vor dieser Herausforderung. Der erste Prototyp erforderte über 15 Arbeitsstunden pro Einheit, allein um die Rahmen- und Sensorbefestigungsstruktur aus einem Satz von 17 separaten Aluminiumteilen zusammenzubauen. Die Komplexität der Montage verlangsamte nicht nur den Durchsatz, sondern führte auch zu potenziellen Ausrichtungsfehlern und Ausfallrisiken.
Der Mehrachsen-aluminum cnc machining service von TPS Elektronik wurde hinzugezogen, um dieses Problem zu lösen. Durch eine Design‑für‑Fertigung‑Prüfung und den Einsatz von 5‑Achs‑CNC‑Technologie gelang es TPS, die 17‑teilige Baugruppe erfolgreich zu einer einzigen, monolithischen, präzisionsgefrästen Aluminiumhalterung zu konsolidieren. Diese Fallstudie beschreibt die Zusammenarbeit und die Fertigungstechniken, die die Montagezeit drastisch reduzierten, die Qualität verbesserten und die Markteinführungszeit verkürzten.
Fordern Sie eine Beratung zur Mehrachsen-CNC-Bearbeitung an →
1. Die Herausforderung der Montagezeit
Die Hauptsensor- und Aktorbefestigungsstruktur der Verpackungsmaschine war ursprünglich als geschraubte Baugruppe aus 17 Einzelkomponenten konzipiert: lasergeschnittene Halterungen, Gewindeabstandshalter und Adapterplatten. Jedes Teil musste manuell ausgerichtet und mit kalibrierten Drehmomentschlüsseln angezogen werden. Der dokumentierte Montageprozess, einschließlich Qualitätskontrollen, dauerte über 16 Stunden pro Maschine und verursachte einen erheblichen Engpass während einer kritischen Hochlaufphase. Die Abhängigkeit des Designs von zahlreichen Befestigungselementen erhöhte zudem das Risiko von Lockerungen durch Maschinenvibrationen, was die Langzeitzuverlässigkeit bedrohte. Das Beschaffungsteam benötigte dringend einen Partner, der einen kundenspezifischen Aluminium-CNC-Bearbeitungsservice liefern konnte, um diese Teile zu einer einzigen, präzisionsgefrästen Komponente zu konsolidieren.
2. Die TPS Mehrachsen-CNC-Integrationslösung
TPS schlug ein vollständiges Redesign der Struktur vor und nutzte dabei seine umfangreiche Erfahrung in der Präzisionsbearbeitung für integrierte mechatronische Systeme. Die Lösung basierte auf der 5‑Achs‑CNC‑Bearbeitung eines massiven Blocks aus 6061‑T6‑Aluminium, einer Technik, die es ermöglicht, komplexe Geometrien mit Hinterschneidungen und schrägen Bohrungen in einer einzigen Aufspannung zu fertigen. Dieser Ansatz ist eine Kernkompetenz, die in unserer Übersicht zu Fräsmaschinentypen und der Diskussion zu besten CNC-Fräsmaschinen-Optionen beschrieben wird.
2.1 Design für Integration: von 17 Teilen zu einem
Der Designprozess begann mit einer detaillierten DFM-Prüfung. Die Ingenieure von TPS arbeiteten eng mit dem Kunden zusammen, um sicherzustellen, dass alle kritischen Montagepunkte, Sensorziele und Kabelführungskanäle der ursprünglichen 17‑teiligen Baugruppe in einem einzigen, monolithischen Design originalgetreu reproduziert wurden. Interne 3D‑gedruckte Prototypen des neuen Teils wurden angefertigt, um Form und Passung vor der Aluminiumbearbeitung zu validieren. Das endgültige Design eliminierte nicht nur alle 102 Befestigungselemente, sondern reduzierte auch das Gesamtgewicht um 15 % und verbesserte die strukturelle Steifigkeit, wie in unserem zugehörigen Service zur Präzisionsbearbeitung vom Prototyp bis zur Serie beschrieben.
2.2 Präzisions‑5‑Achs‑Bearbeitung und Materialauswahl

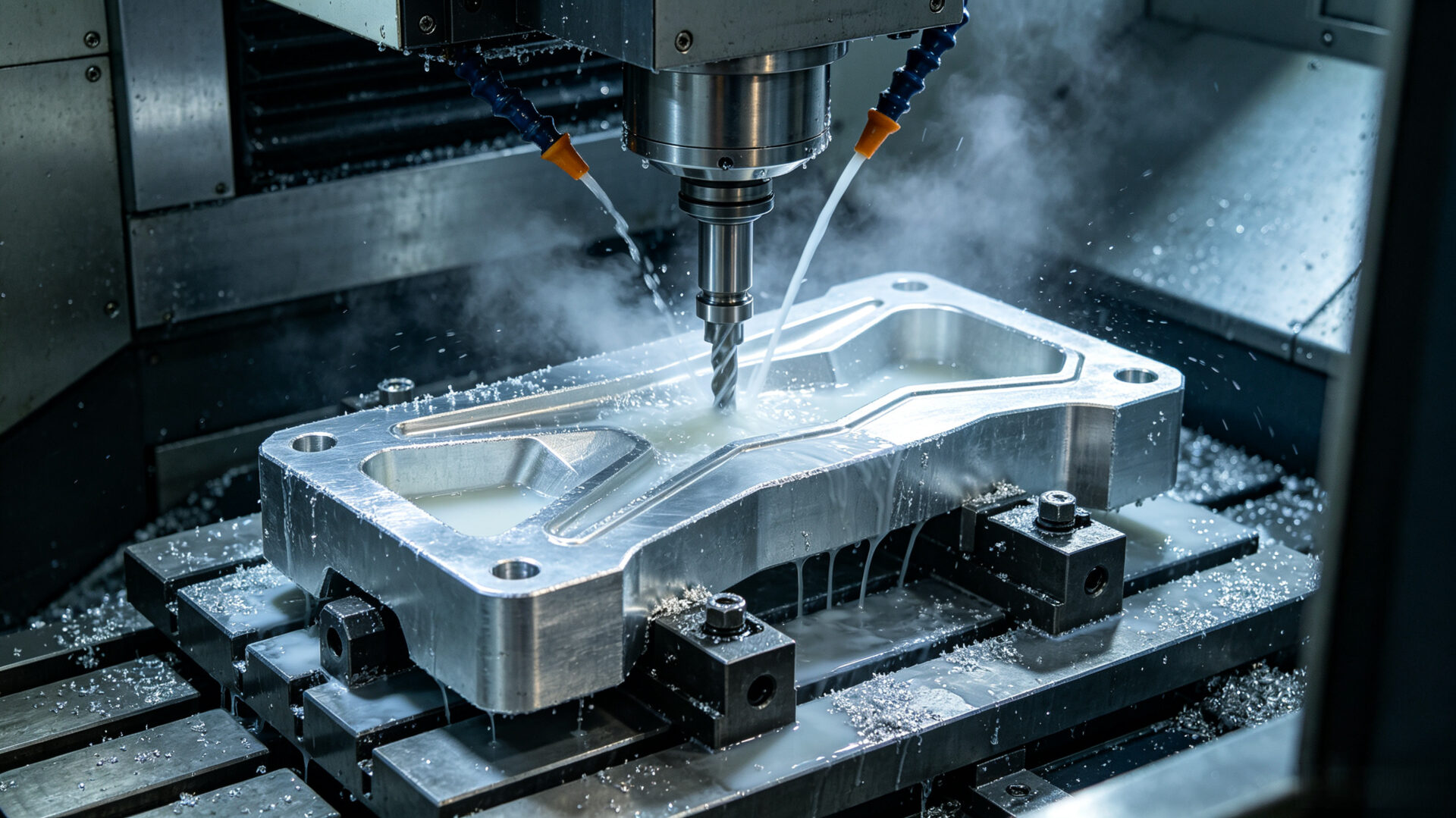

Die monolithische Halterung wurde aus einem einzigen Block der Luftfahrtqualität 6061‑T6‑Aluminium gefertigt, das aufgrund seines hervorragenden Festigkeits‑Gewichts‑Verhältnisses, seiner Korrosionsbeständigkeit und seiner Bearbeitbarkeit ausgewählt wurde. Ein 5‑Achs‑CNC‑Bearbeitungszentrum wurde eingesetzt, um in einer einzigen Aufspannung alle fünf zugänglichen Seiten des Teils zu bearbeiten. Dies eliminierte die Toleranzakkumulation, die beim Umspannen eines Teils für mehrere 3‑Achs‑Operationen auftritt, und stellte sicher, dass jede Befestigungsbohrung, jeder Lagersitz und jedes Sensorausrichtungsmerkmal perfekt orientiert war. Der gesamte Bearbeitungszyklus wurde in einem Bruchteil der Zeit abgeschlossen, die zuvor für die Montage der mehrteiligen Struktur benötigt wurde. Die dabei eingesetzten Hochgeschwindigkeits‑Zerspanungsstrategien werden in unserer Übersicht zum EMS CNC-Fräsen für Elektronik: DFM und Vorrichtungsstrategie näher erläutert.
3. Messbare Ergebnisse: reduzierte Montagezeit und Kosten
Der Wechsel zur monolithischen, TPS‑gefrästen Halterung brachte sofortige, quantifizierbare Vorteile. Die Gesamtmontagezeit für den Rahmen wurde von über 16 Stunden auf nur 2 Stunden reduziert, was einer Verkürzung des direkten Arbeitsaufwands pro Einheit um 87 % entspricht. Dies ermöglichte es dem Kunden, seine tägliche Produktionsleistung zu verdoppeln, ohne zusätzliche Montagetechniker einzustellen. Darüber hinaus reduzierte der Wegfall von 102 Befestigungselementen und den damit verbundenen manuellen Ausrichtungsschritten die direkten Materialkosten pro Einheit um 18 %. Der mit jeder Halterung gelieferte KMG‑Prüfbericht garantierte die Maßhaltigkeit und machte eine Nachjustierung und Nacharbeit nach der Montage überflüssig. Diese Erfolgsgeschichte veranschaulicht perfekt den Wert der Integration von Präzisions‑CNC‑Bearbeitung mit einem ganzheitlichen Verständnis des Endmontageprozesses.
4. RFQ-Checkliste für integrierte Aluminiumhalterungen
- CAD-Modelle: 3D-STEP-Dateien des gewünschten monolithischen Designs oder die ursprüngliche Baugruppe, damit TPS eine integrierte DFM-Lösung vorschlagen kann.
- Materialspezifikation: Legierungspräferenz (z. B. 6061‑T6), Oberflächenveredelung (Eloxieren, Chemisch‑Beschichten) und erforderliche Materialzertifikate.
- Funktionale Anforderungen: Gewindebohrungsgrößen, kritische Ebenheitsanforderungen und etwaige Einpressgewinde.
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Serienproduktionsvolumen.
- Prüfanforderungen: KMG‑Berichterstattung und PPAP‑Dokumentation, falls zutreffend.
5. FAQ
Was ist der Hauptvorteil einer monolithisch gefrästen Halterung gegenüber einer Baugruppe?
Sie eliminiert die Toleranzakkumulation, reduziert den Montageaufwand drastisch und verbessert die strukturelle Steifigkeit durch den Wegfall von Schraubverbindungen, was zu einem zuverlässigeren und kosteneffizienteren Endprodukt führt.
Wie viele Teile können typischerweise in einer einzigen CNC-Halterung konsolidiert werden?
Es gibt keine feste Grenze, aber Baugruppen mit wenigen bis über 20 Einzelkomponenten können oft zu einem einzigen, optimierten Monolithen zusammengefasst werden.
Kann TPS die notwendige Oberflächenveredelung nach der Bearbeitung übernehmen?
Ja, TPS bietet eine vollständige Palette von Oberflächenveredelungen an, einschließlich Eloxieren (klar, schwarz oder farbig) und Chromatieren, alles als integrierter Service.
