Systemintegratoren, Beschaffungsteams und Elektroingenieure in der Unterhaltungselektronik scheitern selten, weil ihnen ein Produktkonzept fehlt. Sie verlieren Zeit—und Budget—wenn Störaussendungen die CISPR 32- oder FCC Part 15-Grenzwerte während der formalen Zertifizierung überschreiten, was Notfall-Filter-Neudesigns erzwingt und den Marktstart verzögert.
Das EMI test lab von TPS Elektronik ist darauf ausgelegt, dieses Risiko zu reduzieren: CISPR 32- und FCC Part 15-Vorprüfungen für Störaussendungen, Nahfeld-Debugging, Filterbewertung und enge Integration in die Entwicklung, damit Probleme vor der akkreditierten Zertifizierung gelöst werden.
1. Die Kundenherausforderung: Unterhaltungselektronikgerät besteht Störaussendungsprüfung nicht
Ein europäisches Unternehmen für Unterhaltungselektronik (Name unter NDA zurückgehalten) entwickelte einen Smart-Home-Hub mit integriertem WLAN, Bluetooth und Schaltnetzteil. Während der Vorabgespräche mit einem Testhaus erfuhr das Unternehmen, dass die geplante formale Zertifizierung gefährdet war: Vorläufige Messungen deuteten darauf hin, dass die Störaussendungen die CISPR 32 Klasse B-Grenzwerte im Bereich 30–230 MHz überschreiten würden.
Das Produkt war drei Wochen von einer Einzelhandelsstartverpflichtung entfernt. Eine fehlgeschlagene Zertifizierung würde Umsatzverzögerungen, teure Nachtestungen und möglicherweise ein Redesign des Gehäuses und der Leiterplatte bedeuten. Das Unternehmen benötigte eine schnelle, genaue Diagnose—keinen vollständigen Zertifizierungsservice, sondern einen Vorprüfungspartner, der die Ursache identifizieren und Korrekturmaßnahmen vor dem formalen Laborbesuch verifizieren konnte.
2. CISPR 32 und FCC Part 15: Was Unterhaltungselektronik erfüllen muss
Unterhaltungselektronik, die in der Europäischen Union verkauft wird, muss die EMV-Richtlinie 2014/30/EU einhalten, die CISPR 32 als harmonisierte Störaussendungsnorm für Multimedia-Geräte listet. In den Vereinigten Staaten regeln die FCC Part 15 Subpart B-Vorschriften unbeabsichtigte Strahler. Beide Normen definieren Störaussendungsgrenzwerte für Wohnumgebungen.
2.1 CISPR 32 Klasse B-Grenzwerte für Wohnumgebungen
CISPR 32 Klasse B-Grenzwerte gelten für Geräte, die für den Einsatz in Wohnumgebungen bestimmt sind. Für Störaussendungen bei 3 Metern Messabstand gelten:
- 30–230 MHz: 40 dBμV/m Quasi-Peak
- 230–1000 MHz: 47 dBμV/m Quasi-Peak
Diese Grenzwerte sind etwa 10 dB strenger als Klasse A (Industrie). Das Messverfahren ist in CISPR 16-2-3 definiert, unter Verwendung eines Halbabsorberraums, kalibrierter Antennen und eines Quasi-Peak-Detektors mit spezifizierten Bandbreiten.
2.2 FCC Part 15 Subpart B: unbeabsichtigte Strahler
FCC Part 15 Subpart B gilt für unbeabsichtigte Strahler, einschließlich digitaler Geräte und Peripheriegeräte. Die Störaussendungsgrenzwerte für Klasse B-Digitalgeräte bei 3 Metern sind mit CISPR 22 und CISPR 32 harmonisiert, mit denselben 40 dBμV/m (30–88 MHz), 43,5 dBμV/m (88–216 MHz), 46 dBμV/m (216–960 MHz) und 54 dBμV/m (über 960 MHz) Quasi-Peak-Grenzwerten. Die Einhaltung von FCC Part 15 ist für jedes in den USA vermarktete Digitalgerät erforderlich.
Für den Kunden war die praktische Konsequenz klar: Eine einzelne Störaussendungsspitze, die den Grenzwert überschreitet, würde sowohl die EU- als auch die US-Marktzugangsanforderungen verletzen. Der EMV-Compliance-Leitfaden und der Leitfaden zur EMV-Prüfung von TPS bieten zusätzlichen Kontext zu diesen Normen.
Besprechen Sie Ihre CISPR 32 / FCC Part 15-Anforderungen mit TPS →
3. Wie das TPS EMI test lab das Problem löste
TPS erhielt den Prototyp des Kunden und führte einen vollständigen Störaussendungs-Vorprüfungsscan im Halbabsorberraum durch. Der Scan wurde gemäß CISPR 32-Messverfahren durchgeführt und deckte 30 MHz bis 1 GHz mit horizontaler und vertikaler Antennenpolarisation ab.
3.1 Erster Störaussendungs-Scan und Diagnose
Der erste Scan bestätigte die Besorgnis des Kunden: Eine deutliche Emission bei 120 MHz überschritt den CISPR 32 Klasse B-Grenzwert um 6 dB. Eine zweite Oberwelle bei 240 MHz überschritt ebenfalls den Grenzwert. Die Emissionen waren in beiden Polarisationen vorhanden, was auf eine Gleichtaktstromquelle auf der Leiterplatte oder den Kabeln hindeutete.
3.2 Ursache: 120 MHz-Oberwelle vom Schaltregler

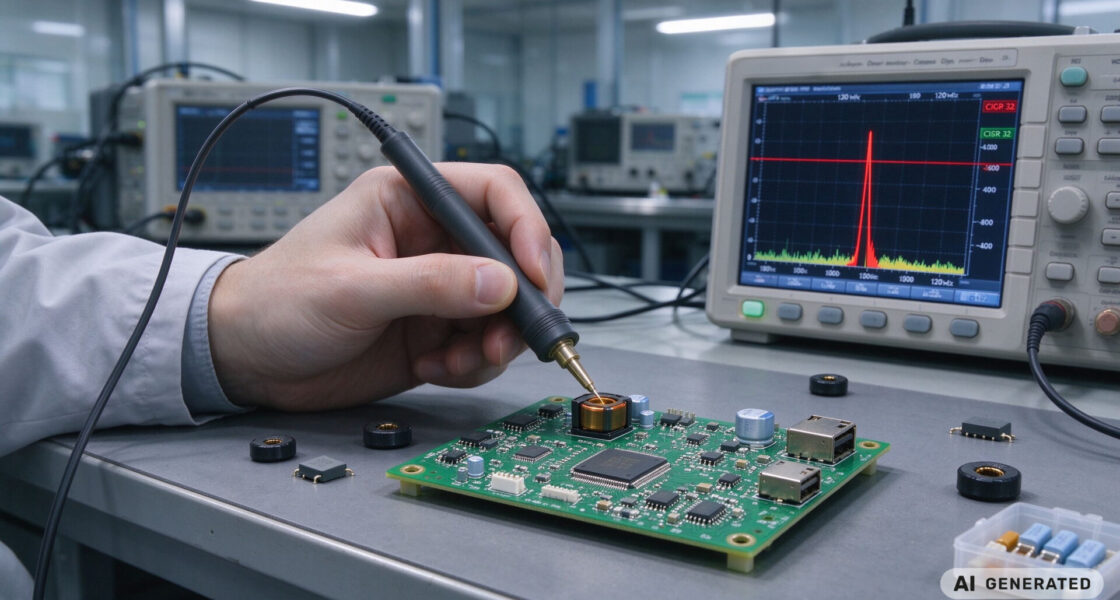

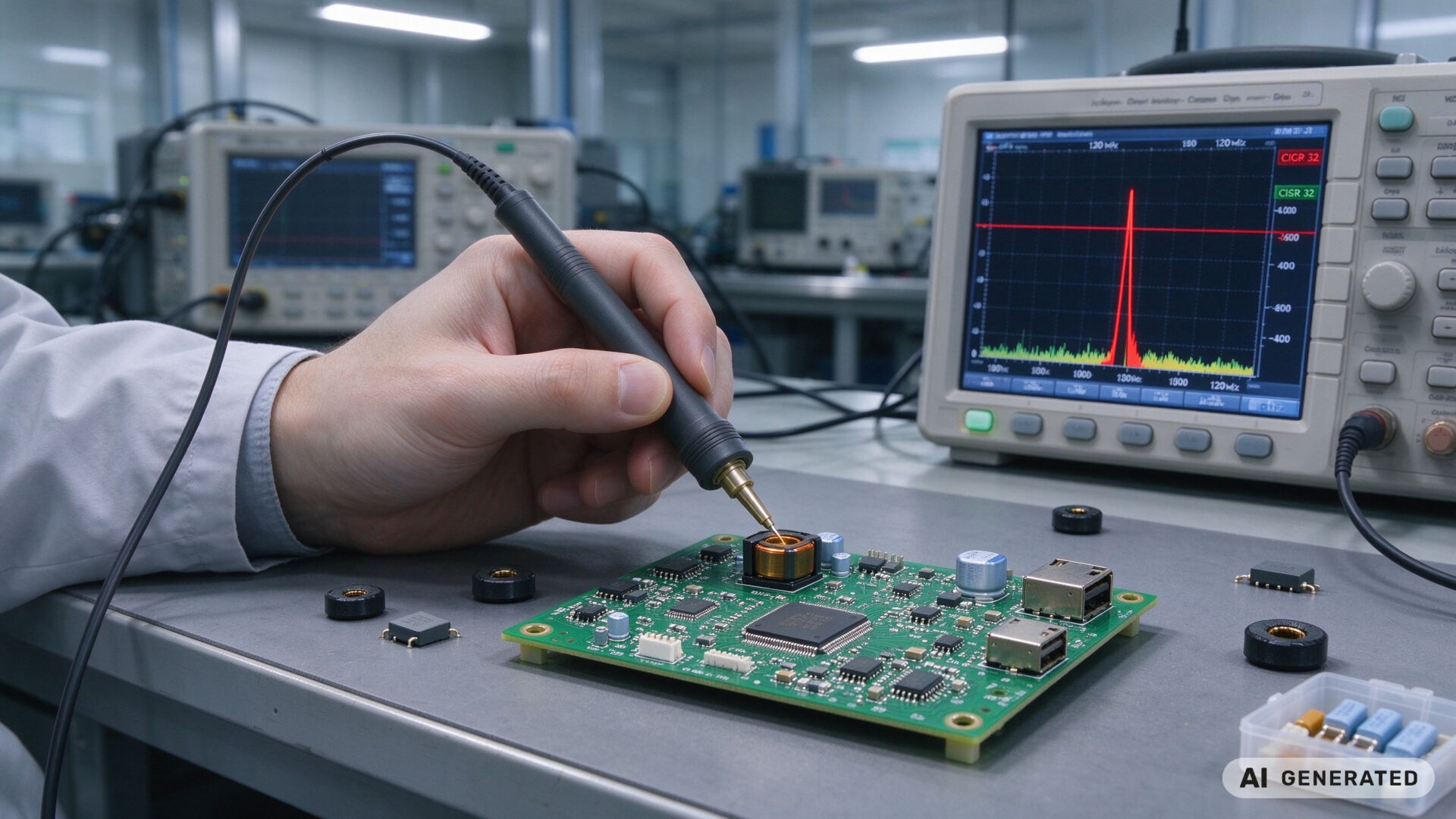

Mit Nahfeldsonden lokalisierten TPS-Ingenieure die Emissionsquelle auf die Schaltreglerschaltung. Die 1,2 MHz Schaltfrequenz des Reglers hatte eine 100. Oberwelle bei 120 MHz, die auf das Eingangsleistungskabel einkoppelte und strahlte. Der vorhandene Eingangsfilter war für leitungsgeführte Störaussendungen ausgelegt, hatte jedoch unzureichende Dämpfung bei 120 MHz.
3.3 Filter- und Layout-Modifikationen
TPS empfahl eine dreiteilige Korrekturmaßnahme:
- Hinzufügen einer Gleichtaktdrossel am DC-Eingangskabel, ausgelegt für den Betriebsstrom und mit hoher Impedanz bei 120 MHz.
- Verbesserung der Leiterplatten-Erdung um den Schaltregler, wodurch die Schleifenfläche für Hochfrequenzströme reduziert wird.
- Hinzufügen eines kleinen Ferritkerns am Schaltknoten des Reglers, um die Flankensteilheit zu verlangsamen und die Oberwellenenergie zu reduzieren.

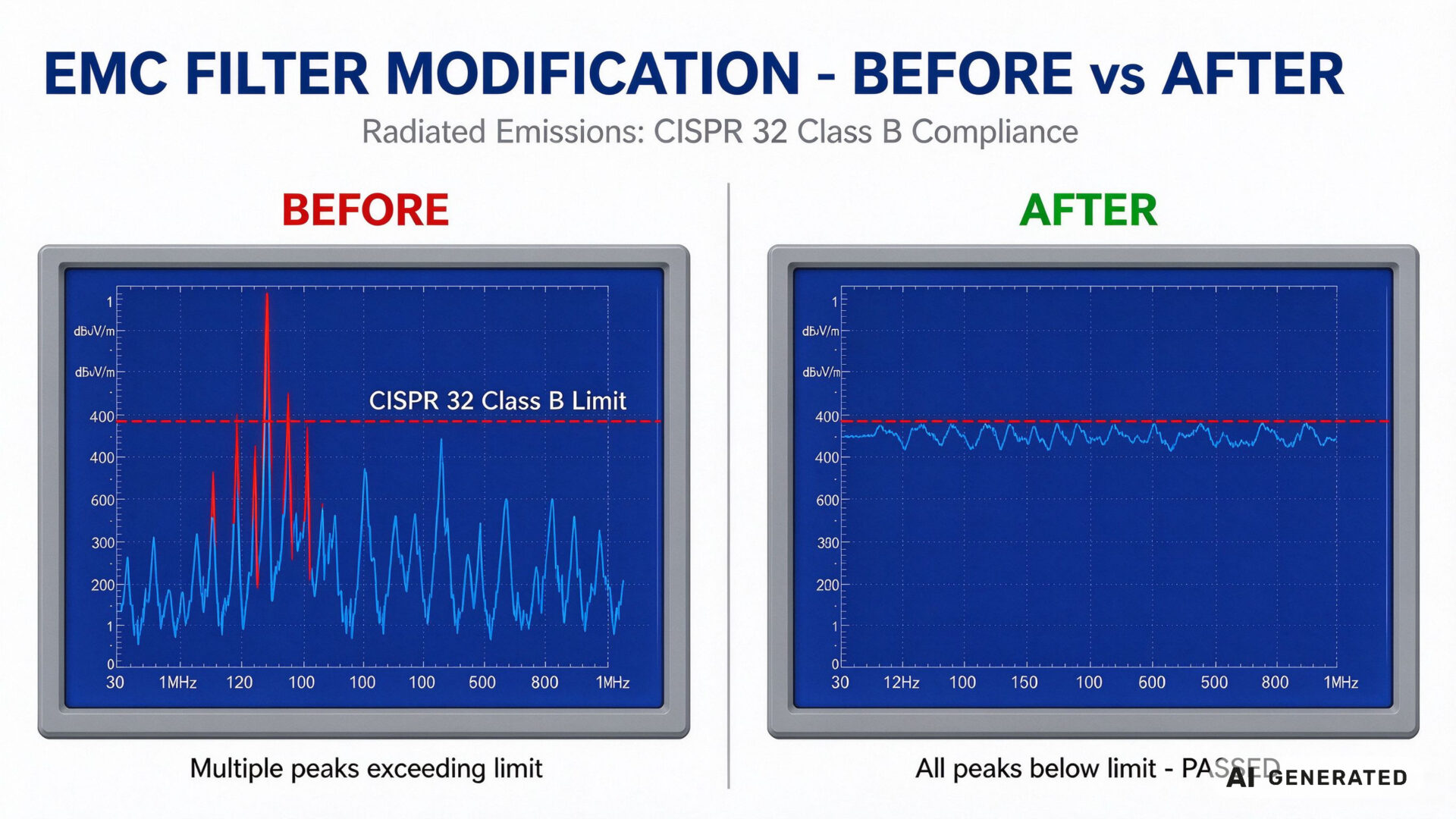

Diese Modifikationen wurden am Prototyp umgesetzt und erneut getestet. Die 120 MHz-Spitze wurde um 12 dB reduziert und lag damit 6 dB unter dem CISPR 32 Klasse B-Grenzwert. Die 240 MHz-Oberwelle wurde ebenfalls unter den Grenzwert reduziert.
4. Gemessene Ergebnisse und Kundennutzen
Der Kunde ging mit Zuversicht zur formalen Zertifizierung in ein akkreditiertes Testhaus. Der formale Test bestätigte, dass das Produkt sowohl die CISPR 32 Klasse B- als auch die FCC Part 15 Subpart B-Störaussendungsgrenzwerte mit Reserve einhielt. Der Marktstart verlief planmäßig.
TPS stellte einen detaillierten Vorprüfungsbericht bereit, der den anfänglichen Fehler, die Ursachenanalyse, die Korrekturmaßnahmen und die abschließende bestandene Messung dokumentierte. Dieser Bericht wurde vom Qualitätsteam des Kunden akzeptiert und in der technischen Akte für die EU-Konformitätserklärung referenziert.
Dieses Projekt spiegelt den breiteren Ansatz von TPS für EMV-Vorprüfungen wider. Der EMV-Prüfungs-Kundenfall und die EMV-Prüfungs-Zusammenarbeitsfallstudie dokumentieren ähnliche Engagements. Für Projekte, die sowohl EMV als auch elektrische Sicherheit erfordern, siehe den Leitfaden für EMV und elektrische Sicherheitsprüfung.
