Für Hersteller von Medizinprodukten ist das Nichtbestehen der formalen Prüfung der elektromagnetischen Verträglichkeit (EMV) ein kostspieliger Albtraum. Wenn ein neues medizinisches Gerät in einem akkreditierten Prüflabor durchfällt, löst dies eine Kaskade von Verzögerungen aus: wochenlange Redesigns, teure Nachprüfungsgebühren und ein verschobener FDA- oder CE-Markteintritt. Systemintegratoren und Elektroingenieure wissen, dass das Bestehen der strengen Norm IEC 60601-1-2 mehr als nur Glück erfordert – es erfordert eine proaktive Risikominderung.
Diese Kundenfallstudie untersucht, wie ein führender Anbieter von Gesundheitstechnologie mit dem EMC-Prüflabor von TPS Elektronik zusammenarbeitete. Durch die Nutzung unserer Pre-Compliance-Tests und frühen Design-Review-Services konnten kritische Probleme bei gestrahlten Emissionen und der Störfestigkeit erfolgreich gelöst werden, was ein reibungsloses Bestehen in der formalen akkreditierten Einrichtung sicherstellte.
Fordern Sie eine EMV-Vorab-Beratung für Medizinprodukte an →
1. Die Herausforderung: Scheitern beim FDA EMC Compliance Testing
Unser Kunde, ein innovativer Entwickler von hochpräzisen Patientenüberwachungssystemen, stand unter enormem Zeitdruck, sein neues Produkt auf dem US-amerikanischen und europäischen Markt einzuführen. Sie übersprangen Pre-Compliance-Prüfungen und gingen für die formale Zertifizierung direkt zu einem IEC 60601 accredited test lab. Das Ergebnis war ein harter Fehlschlag.
Das Gerät überschritt die strengen Grenzwerte für medical device radiated emissions im Bereich von 200 MHz bis 500 MHz, verursacht durch ungeschirmte Hochgeschwindigkeits-Datenbusse. Darüber hinaus kam es während der Prüfung der elektrostatischen Entladung (ESD) zu nicht behebbaren System-Resets – ein kritischer Verstoß gegen die Protokolle des patient safety EMC testing gemäß IEC 60601-1-2. Angesichts einer potenziellen Verzögerung von sechs Monaten und Zehntausenden von Euro an Nachprüfungsgebühren benötigten die Beschaffungs- und Engineering-Teams dringend ein medical device EMC lab, das die Grundursachen vor ihrem nächsten formalen Testtermin diagnostizieren und beheben konnte.
2. Die Lösung: Early EMC Design Review und Intervention
Der Kunde beauftragte das pre-certification EMC lab von TPS Elektronik, um die Kontrolle über seinen Projektzeitplan zurückzugewinnen. Im Gegensatz zu formalen Zertifizierungsstellen, die nur einen „Bestanden/Nicht bestanden“-Bericht liefern, ist unser Ansatz zutiefst kollaborativ und technikorientiert. Wir leiteten sofort ein early EMC design review ein.
Unsere Ingenieure analysierten das PCB-Layout, die Erdungsarchitektur und das Gehäusedesign. Wir stellten fest, dass die Erdungsstrategie für die Display-Schnittstelle einen Dipolantenneneffekt erzeugte, der hochfrequentes Rauschen abstrahlte. Durch die Nutzung unserer Expertise im Bereich EMV-Labor und elektrische Sicherheitsprüfung für Medizinprodukte schlugen wir sofortige, umsetzbare Layout-Modifikationen und Filterstrategien vor, ohne dass eine komplette mechanische Überarbeitung erforderlich war.
3. Durchführung von EMC Pre-Scan Testing in unserem Labor
Nach der Implementierung der anfänglichen Designänderungen brachten wir den Prototyp für ein rigoroses EMC pre-scan testing in unser EMC-Prüflabor. Unser Ziel war es, die genauen Bedingungen des formalen CE medical EMC test und der FDA-Anforderungen zu simulieren, was uns schnelle Iterationen ermöglichte.
3.1 Minderung der Medical Device Radiated Emissions

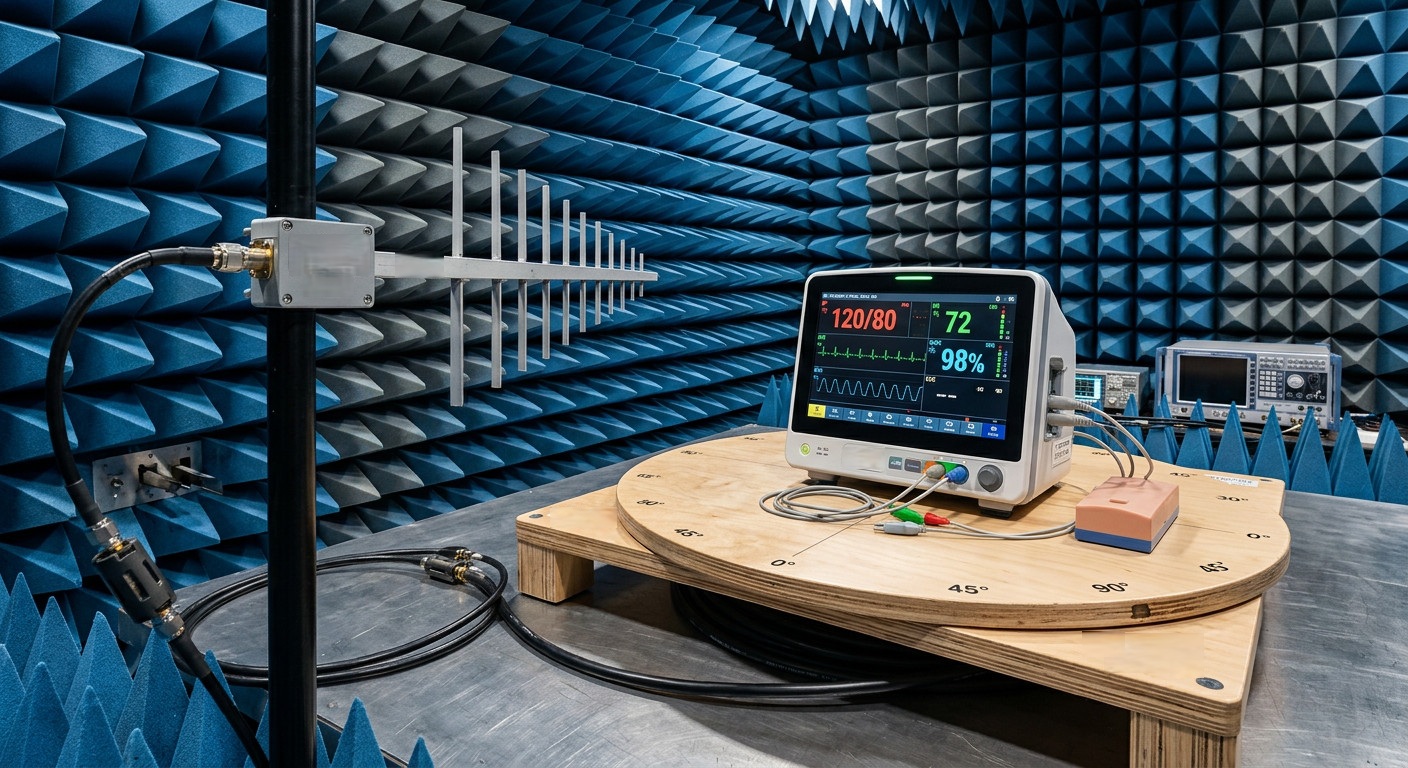

Mit unserer Halbabsorberkammer und Nahfeldsonden lokalisierten wir die genauen Quellen der medical device radiated emissions. Wir brachten gezielt Ferritperlen an der internen Verkabelung an und optimierten die leitfähige Dichtung um den Displayrahmen. Da wir als Pre-Compliance EN 60601-1-2 EMC lab agieren, konnten wir innerhalb von Stunden testen, modifizieren und erneut testen – ein Prozess, der in einer formalen Zertifizierungseinrichtung Wochen dauern würde.
3.2 Sicherstellung des Patient Safety EMC Testing (Störfestigkeit)
Die Standards für medical electrical equipment EMC erfordern eine außergewöhnliche Störfestigkeit gegenüber externen Störungen. Ein Patientenmonitor darf nicht neu starten, wenn eine Krankenschwester ihn berührt, nachdem sie über einen Teppichboden gelaufen ist. Wir setzten das Gerät schweren ESD-Schlägen und gestrahlten HF-Störfestigkeits-Sweeps aus. Durch die Verbesserung der Platzierung der TVS-Dioden (Transient Voltage Suppression) an den I/O-Ports eliminierten wir die System-Resets und stellten eine robuste healthcare device EMC compliance sicher.
4. Der Brückenschlag zum IEC 60601 Accredited Test Lab
Es ist wichtig zu verstehen, dass TPS Elektronik Pre-Compliance-Tests anbietet, nicht die endgültige akkreditierte Zertifizierung. Unsere medical EMC test facility fungiert jedoch als entscheidende Brücke zum Erfolg. Als der Patientenmonitor des Kunden unsere Einrichtung verließ, hatten wir den dokumentierten Nachweis, dass er weit innerhalb der von der FDA und der europäischen Medizinprodukteverordnung (MDR) geforderten Margen funktionierte.
Wir stellten dem Kunden einen umfassenden Pre-Compliance-Bericht zur Verfügung, in dem die genauen Filterkomponenten und verwendeten Abschirmmaterialien detailliert aufgeführt waren. Dies ermöglichte es dem Beschaffungsteam, die Stückliste (BOM) vertrauensvoll zu aktualisieren, in dem Wissen, dass das Design finalisiert und bereit für das formale IEC 60601-1-2 EMC testing war.
5. Ergebnisse: Effiziente Medical Device EMC Certification
Ausgestattet mit einem robusten, vorab getesteten Design kehrte der Kunde in das formale akkreditierte Prüflabor zurück. Das Ergebnis? Ein Erfolg im ersten Anlauf. Durch die Partnerschaft mit dem EMC-Prüflabor von TPS Elektronik für die Vorprüfung vermied der Kunde einen zweiten kostspieligen Fehlschlag, sparte schätzungsweise sechs Wochen Entwicklungszeit und brachte sein Produkt planmäßig auf den Markt.
Diese Fallstudie beweist, dass EMC testing for medical devices niemals ein nachträglicher Gedanke sein sollte. Die Integration von Pre-Compliance-Tests in Ihren Entwicklungszyklus ist die kostengünstigste Strategie, um einen globalen Marktzugang zu erreichen. Erfahren Sie mehr über unseren Ansatz in unserem Leitfaden zur Prüfung der elektromagnetischen Verträglichkeit.
Sichern Sie Ihren Zertifizierungszeitplan mit unseren EMV-Vorprüfungsdiensten →
6. FAQ
Was ist der Unterschied zwischen einem EMV-Pre-Compliance-Labor und einem akkreditierten Prüflabor?
Ein akkreditiertes Prüflabor bietet die formale, rechtsverbindliche Zertifizierung, die von Aufsichtsbehörden (wie der FDA oder CE) gefordert wird. Ein Pre-Compliance emc test laboratory wie TPS Elektronik konzentriert sich auf die Engineering-Phase – die Identifizierung und Behebung von EMV-Problemen während der Entwicklung, damit das Gerät den formalen akkreditierten Test beim ersten Versuch besteht, was Zeit und Geld spart.
Warum ist das IEC 60601-1-2 EMC testing so schwer zu bestehen?
Medizinprodukte arbeiten in Umgebungen mit hohem elektromagnetischem Rauschen (Krankenhäuser) und sind direkt mit Patienten verbunden. Daher erlegt der Standard IEC 60601-1-2 EMC testing im Vergleich zu industrieller Standardelektronik viel strengere Grenzwerte sowohl für Emissionen (keine Störung anderer lebensrettender Geräte) als auch für die Störfestigkeit (kein Ausfall bei Störungen) auf.
Wann sollten wir ein medical device EMC lab für Pre-Scan-Tests beauftragen?
Sie sollten ein pre-certification EMC lab bereits in der Phase des ersten funktionsfähigen Prototyps beauftragen. Die Durchführung eines early EMC design review vor der Finalisierung des PCB-Layouts oder des mechanischen Gehäuses verhindert kostspielige Werkzeugänderungen und beschleunigt die gesamte Markteinführungszeit.
Kann TPS Elektronik sowohl bei der EMV als auch bei der elektrischen Sicherheit für Medizinprodukte helfen?
Ja. Während sich dieser Fall auf die EMV konzentriert, bietet TPS Elektronik auch umfassende Pre-Compliance-Unterstützung für die elektrische Sicherheit. Weitere Informationen zu unserem integrierten Ansatz finden Sie in unserem Leitfaden zur elektrischen Sicherheitsprüfung und EMV-Konformität.
