Für Systemintegratoren, Schaltschrankbauer und Beschaffungsteams ist die Entwicklung eines neuen mechatronic system mit versteckten Risiken behaftet. Das mechanische Design mag fehlerfrei und die Softwarelogik solide sein, aber wenn Hochleistungsmotoren und empfindliche Steuerelektronik auf engstem Raum koexistieren müssen, wird elektromagnetische Interferenz (EMI) zum ultimativen Projektkiller. Kürzlich sah sich ein führender europäischer Hersteller von industrial axial fans genau diesem Szenario gegenüber. Ihre neue Linie intelligenter Lüftungssysteme fiel wiederholt bei formellen EMV-Konformitätsprüfungen durch, was die Markteinführung um Monate verzögerte. Diese Fallstudie beschreibt, wie die Partnerschaft mit TPS Elektronik für umfassende Mechtronik-Lösungen – vom PCB-Redesign bis zur precision parts production – ihren EMI-Albtraum löste und die Produktfreigabe sicherte.
1. Die Herausforderung: EMI in hochintegrierten Mechatroniksystemen

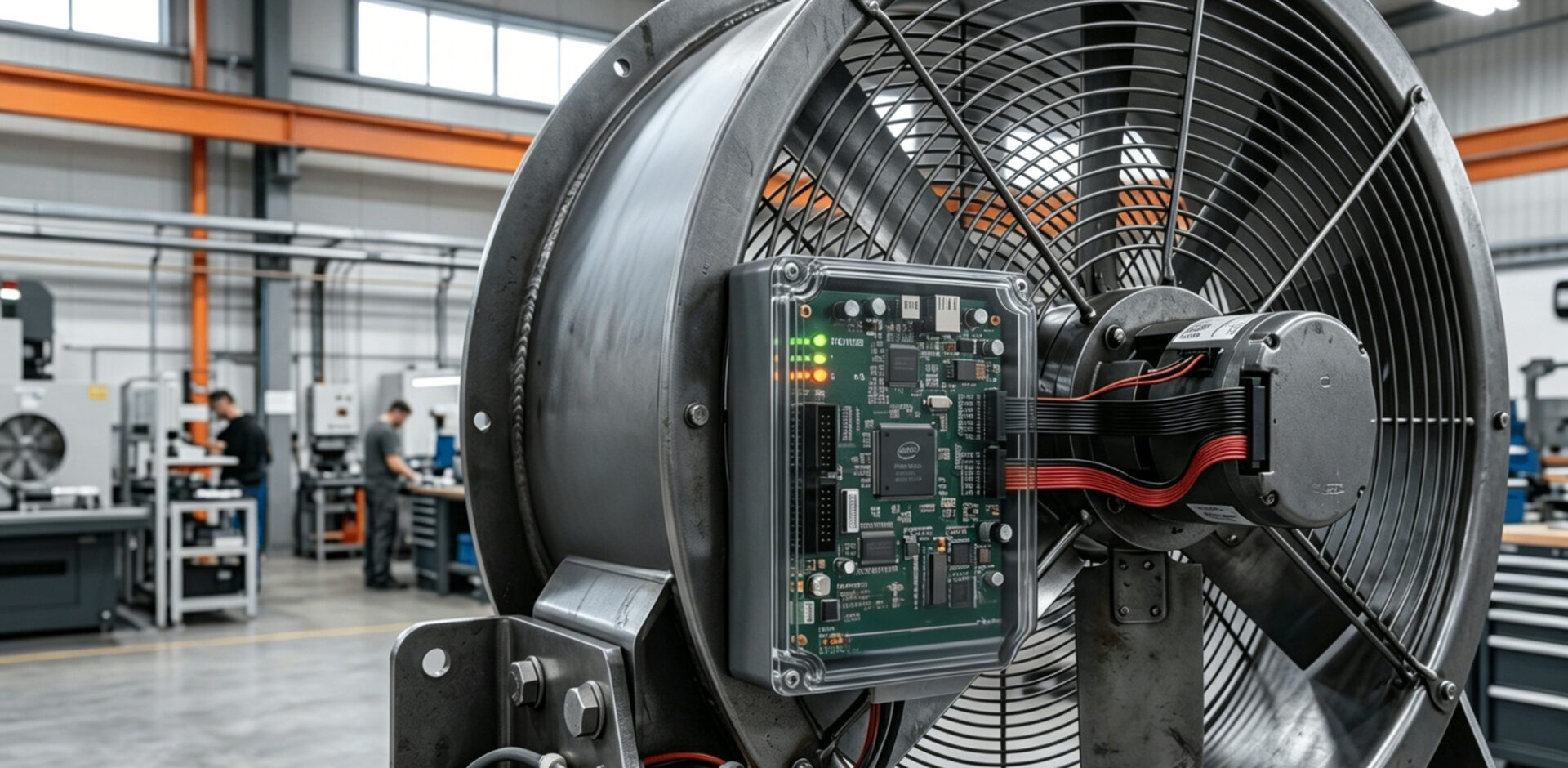

Der Kunde, ein bekannter Akteur im HLK-Sektor, entwickelte eine neue Generation von axial exhaust fans industrial. Das Ziel war es, intelligent mechatronic systems zu schaffen, bei denen der Frequenzumrichter (VFD), die SPS-Steuerungslogik und der Motor selbst in einem einzigen, kompakten Gehäuse integriert waren.
Während der formellen Zertifizierung fielen die Einheiten jedoch bei den Tests der leitungsgebundenen Störaussendungen (CISPR 11) kläglich durch. Das hochfrequente Schalten der IGBTs im Motorantrieb koppelte Rauschen auf das AC-Netz zurück und störte die integrierten Sensorsignale. Der Kunde, dem es an internem EMV-Fachwissen und fortschrittlichen machining precision components-Fähigkeiten für kundenspezifische Abschirmungen mangelte, wandte sich an TPS Elektronik.
2. Ursachenanalyse: Warum die axial exhaust fans industrial versagten
Unser Ingenieurteam brachte die fehlerhaften Prototypen sofort in unser Pre-Compliance-EMV-Labor. Durch strenge Tests identifizierten wir zwei Hauptprobleme, die in schlecht integrierten systems mechatronics häufig auftreten:
- Schlechte PCB-Erdung: Der Motorantrieb und die empfindlichen SPS-Steuerungssysteme teilten sich eine schlecht konzipierte Massefläche, wodurch hochfrequentes Schaltrauschen (hohes di/dt) die Steuersignale verfälschen konnte.
- Unzureichende Abschirmung: Das ursprüngliche Kunststoffgehäuse bot keinerlei Eindämmung für gestrahlte Emissionen. Die Kabel, die die Leiterplatte mit dem Motorstator verbanden, fungierten als Antennen.
Um dies zu beheben, benötigte der Kunde mehr als nur einen Leiterplattenbestücker; er brauchte eine echte mechatronics company, die in der Lage war, sowohl den elektronischen als auch den mechanischen Bereich gleichzeitig anzugehen.
3. Die TPS-Lösung: Neugestaltung des mechatronischen Systems
TPS Elektronik schlug ein ganzheitliches Redesign vor und nutzte unsere Expertise in Mechatronik und Robotik, um die EMI-Probleme zu lösen, ohne die Gesamtfläche des Lüfters zu vergrößern.
3.1 PCB-Layout-Optimierung für die Motorsteuerung
Zunächst überarbeitete unser Elektronikteam die Leiterplatte. Wir trennten den Hochleistungs-Motorantriebsteil von der Niederspannungs-Steuerlogik und implementierten strikte Stern-Erdungstechniken. Wir integrierten auch kundenspezifische Gleichtaktdrosseln und X/Y-Kondensatoren direkt auf der Platine, um leitungsgebundene Emissionen an der Quelle zu unterdrücken – ein entscheidender Schritt für zuverlässige mechtronic solutions.
3.2 Machining precision components für EMV-Abschirmung

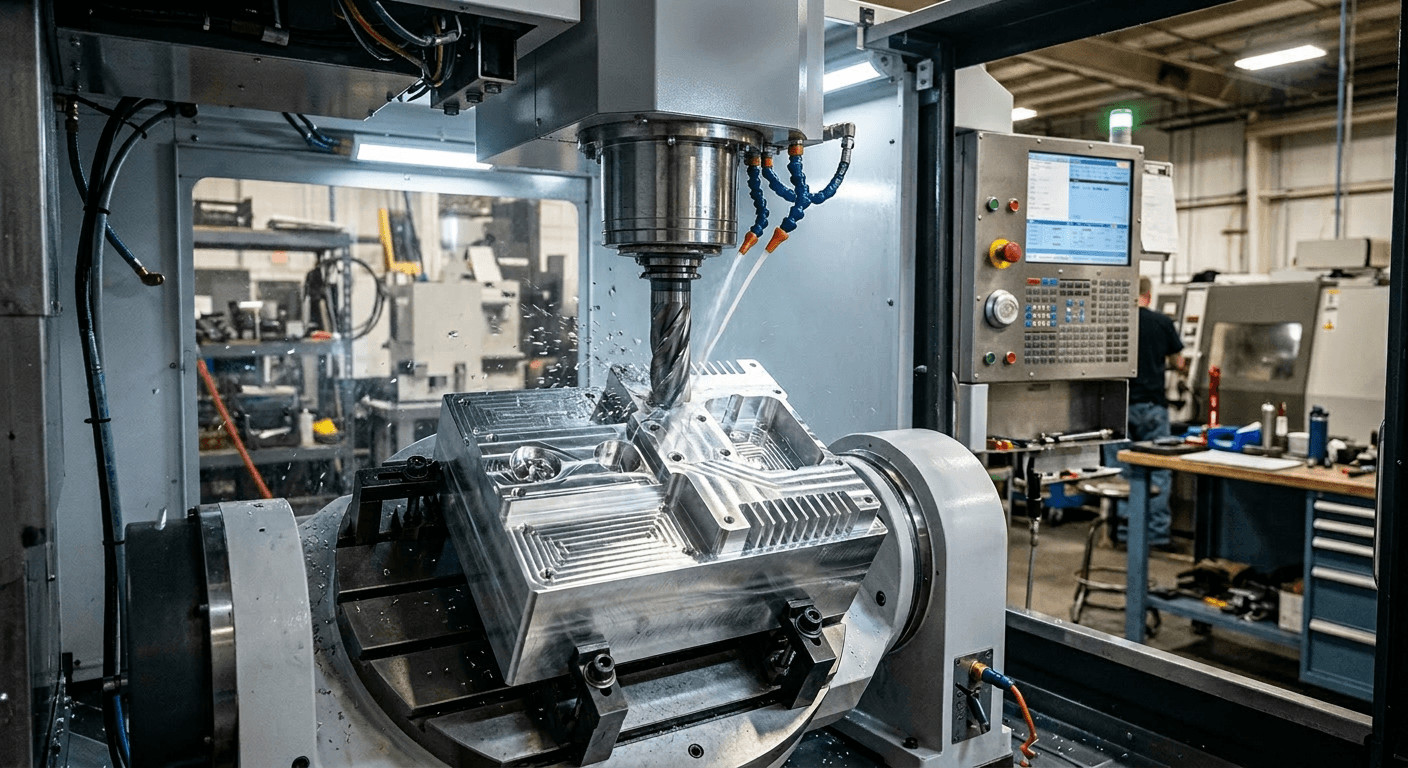

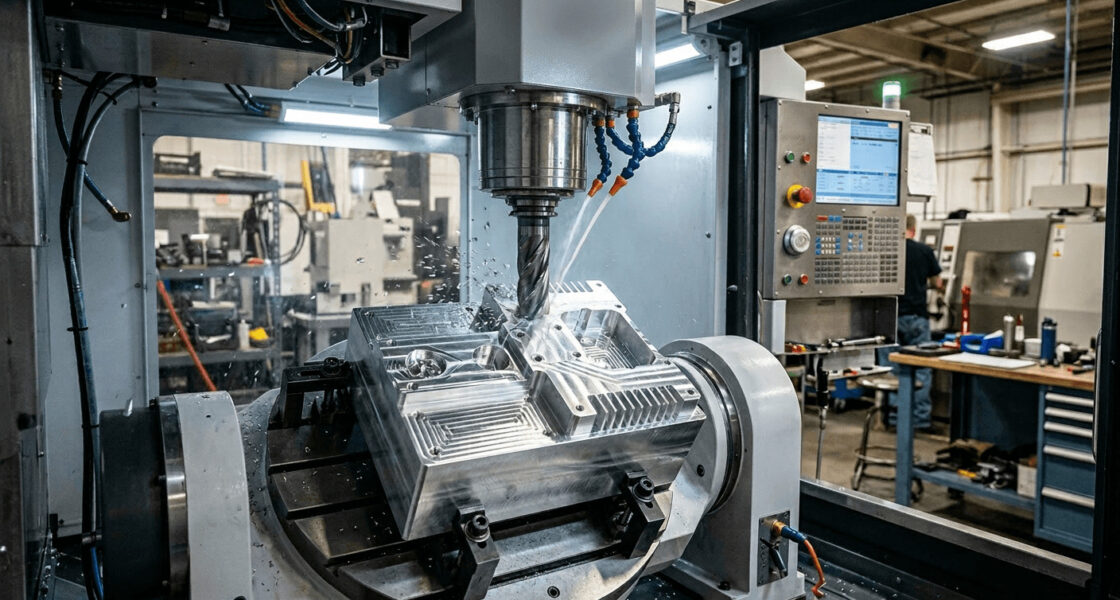

Die Lösung der gestrahlten Emissionen erforderte mechanische Eingriffe. Unter Rückgriff auf unsere Präzisionsbearbeitungsfähigkeiten entwarfen und fertigten wir ein kundenspezifisches Aluminium-Abschirmgehäuse für die Leiterplatte. Dieses Gehäuse fungierte nicht nur als Faradayscher Käfig zur Eindämmung von HF-Rauschen, sondern diente auch als hocheffizienter Kühlkörper für die Leistungselektronik.
Indem wir die precision parts production im eigenen Haus kontrollierten, stellten wir sicher, dass das neue Metallgehäuse perfekt in das bestehende aerodynamische Profil der radial fans passte.
4. Das Ergebnis: EMV bestanden und Markteintritt

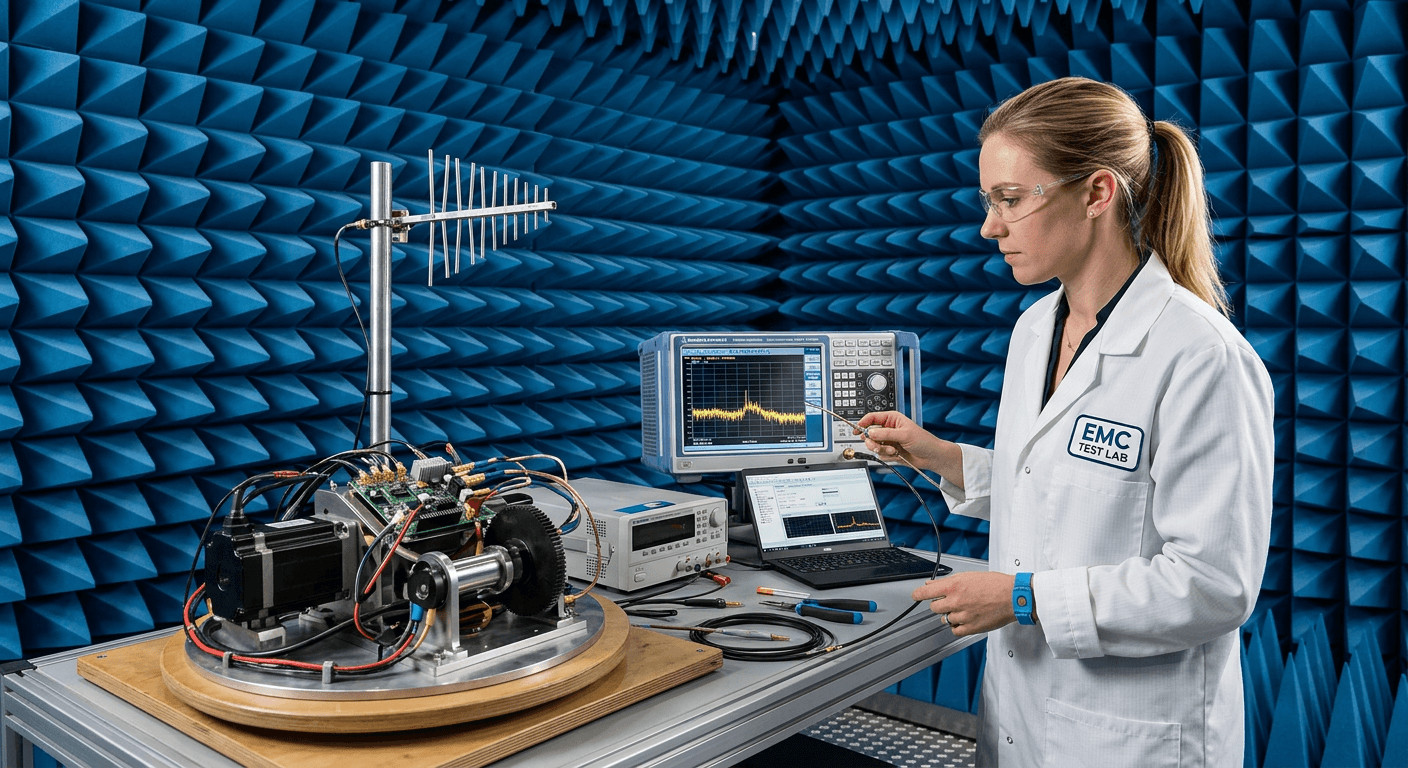

Mit der neu gestalteten Leiterplatte und dem integrierten, kundenspezifisch gefertigten Abschirmgehäuse wurden die neuen Prototypen in unserer EMV-Kammer strengen Tests unterzogen. Die Ergebnisse waren eindeutig: Die mechatronic systems bestanden sowohl die Tests für leitungsgebundene als auch für gestrahlte Emissionen mit einer komfortablen Marge von 6 dB unter den CISPR 11-Grenzwerten.
Der Kunde konnte ohne weitere Verzögerungen zur formellen Zertifizierung übergehen. Darüber hinaus erhöhte das verbesserte Wärmemanagement durch das kundenspezifische Aluminiumgehäuse die Gesamtlebensdauer der axial fan industrial Einheiten.
5. Warum TPS als Ihr partner in mechanical manufacturing wählen?
Diese Fallstudie unterstreicht, warum Unternehmen, die nach Mechtronik-Lösungen inc oder ähnlichen Partnern suchen, sich letztendlich für TPS Elektronik entscheiden. Wir bestücken nicht nur Platinen; wir entwickeln intelligente Systeme für die Zukunft von Industrie 4.0.
Wenn Sie mit uns zusammenarbeiten, erhalten Sie Zugang zu einem Team, das das empfindliche Zusammenspiel von Elektronik, Software und Mechanik versteht. Von der anfänglichen Designintegration bis zur Präzisionsteilefertigung stellen wir sicher, dass Ihre mecatronic Produkte robust, konform und marktreif sind.
