Für Systemintegratoren, Schaltschrankbauer und Elektroingenieure ist der Weg vom CAD-Schaltplan zur funktionsfähigen Leiterplatte voller versteckter Risiken. Ein Design, das den Software-DRC (Design Rule Check) besteht, kann in der Fertigung dennoch zum Albtraum werden. Wenn OEMs einen fast pcb prototyping service überstürzen, ohne die Herstellbarkeit gründlich zu prüfen, stehen sie oft vor Problemen wie dem Grabsteineffekt (Tombstoning), Lötbrücken und abgekündigten Bauteilen – was zu kostspieligen Revisionen und Verzögerungen bei der Markteinführung führt.
Diese Kundenfallstudie zeigt, wie ein führender Hersteller von medizinischen und industriellen Diagnosegeräten mit TPS Elektronik zusammenarbeitete. Durch die Nutzung unseres kostenlosen PCB fabrication design review vor der Fertigung konnte der Kunde drei kritische Designfehler beseitigen, was einen fehlerfreien Prototypen im ersten Anlauf und einen reibungslosen Übergang zur Serienproduktion garantierte.
Fordern Sie noch heute Ihr kostenloses DFM-Review und ein Angebot für PCB-Prototyping an →
1. Die Herausforderung: Überstürztes PCB-Prototyping
Unser Kunde, ein innovativer Entwickler von Diagnoseüberwachungsgeräten, stand unter strengem Zeitdruck, seinen Stakeholdern einen funktionsfähigen Prototypen zu präsentieren. In der Vergangenheit nutzten sie einen einfachen „Print-to-Order“-Leiterplattenhersteller. Der vorherige Anbieter nahm einfach die Gerber-Daten und fertigte sie exakt nach Zeichnung, ohne jegliche manufacturability check PCB Protokolle.
Das Ergebnis war katastrophal. Die vorherige Iteration litt unter starkem Tombstoning bei passiven 0402-Bauteilen aufgrund einer unausgewogenen thermischen Masse auf den Kupferpads. Darüber hinaus waren zwei kritische ICs, die in der Stückliste (BOM) spezifiziert waren, von weltweiten Engpässen betroffen, was den Montageprozess um Wochen verzögerte. Der Kunde benötigte einen medical device PCB prototype, der nicht nur schnell geliefert wurde, sondern auch garantiert herstellbar und zuverlässig war.
Sie wandten sich an TPS Elektronik und suchten einen Partner, der versteht, dass echtes PCB design for manufacturing (DFM) stattfindet, bevor das FR4-Material überhaupt zugeschnitten wird. Weitere Informationen zu unserem umfassenden Ansatz finden Sie in unserem Ratgeber für Elektronikfertigungsdienstleistungen.
2. Die Lösung: Kostenlose DFM-Analyse und PCB-Prototyp-Review durch TPS

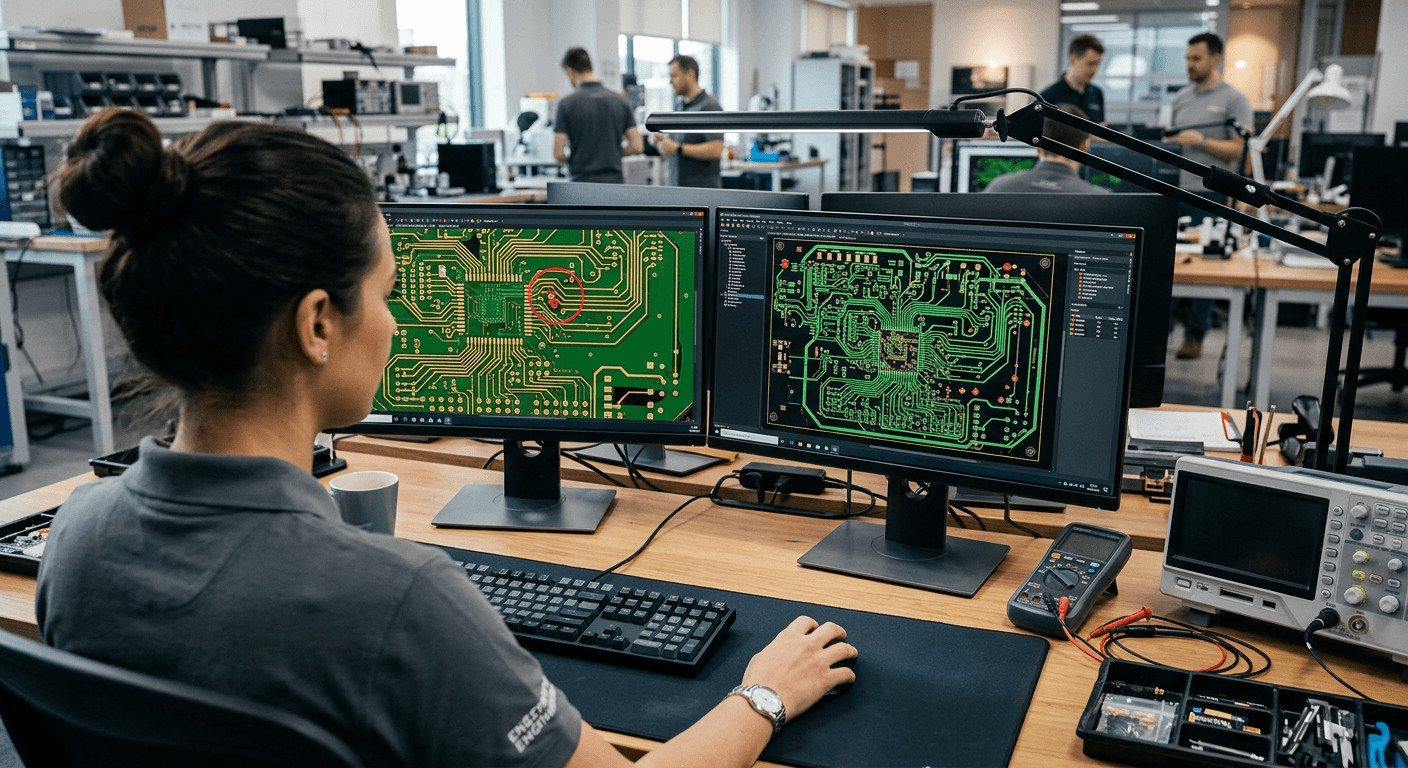

Bei TPS Elektronik drucken wir nicht einfach nur Leiterplatten; wir entwickeln Lösungen. Bevor wir unseren fast pcb prototyping service starteten, führte unser Engineering-Team einen umfassenden, kostenlosen PCB prototype design check durch. Dieser Prozess richtet sich nach den strengen Richtlinien der IPC (Association Connecting Electronics Industries).
2.1 Optimierung von Footprints und Wärmefallen (Thermal Reliefs)
Während der prototype DFM optimization Phase identifizierten unsere CAM-Ingenieure mehrere kritische Probleme im Layout des Kunden:
- Säurefallen (Acid Traps): Spitze Winkel in den Leiterbahnen, in denen sich Ätzsäure verfangen könnte, was zu langfristigen Zuverlässigkeitsproblemen führt. Wir haben diese auf 45-Grad-Winkel geglättet.
- Wärmefallen (Thermal Reliefs): Mehrere SMT-Pads waren direkt mit massiven Kupfer-Masseflächen ohne Wärmefallen verbunden. Beim Reflow-Löten würde die Massefläche als Kühlkörper wirken und kalte Lötstellen verursachen. Wir fügten geeignete thermische Speichen hinzu, um eine gleichmäßige Erwärmung zu gewährleisten.
- Lötstopplack-Erweiterung: Wir passten die Freiräume des Lötstopplacks an, um Lötbrücken bei feinen QFN-Gehäusen zu verhindern.
2.2 Proaktives PCB prototype component sourcing
Ein Prototyp ist nutzlos, wenn die Teile nicht beschafft werden können. Unser Beschaffungsteam führte eine tiefgehende Analyse der Stückliste des Kunden durch. Wir identifizierten die beiden gefährdeten ICs und schlugen sofort pin-kompatible Alternativen vor, die auf Lager waren. Dieses proaktive PCB prototype component sourcing verhinderte eine Verzögerung von 12 Wochen.
Das Verständnis für die Nuancen der Bauteilauswahl ist von entscheidender Bedeutung. Wir detaillieren diesen Prozess in unserem Leitfaden zu elektronischen Bauteilen, Leiterplattenbestückung und Tests.
3. Die Ergebnisse: High reliability PCB fabrication im ersten Durchlauf

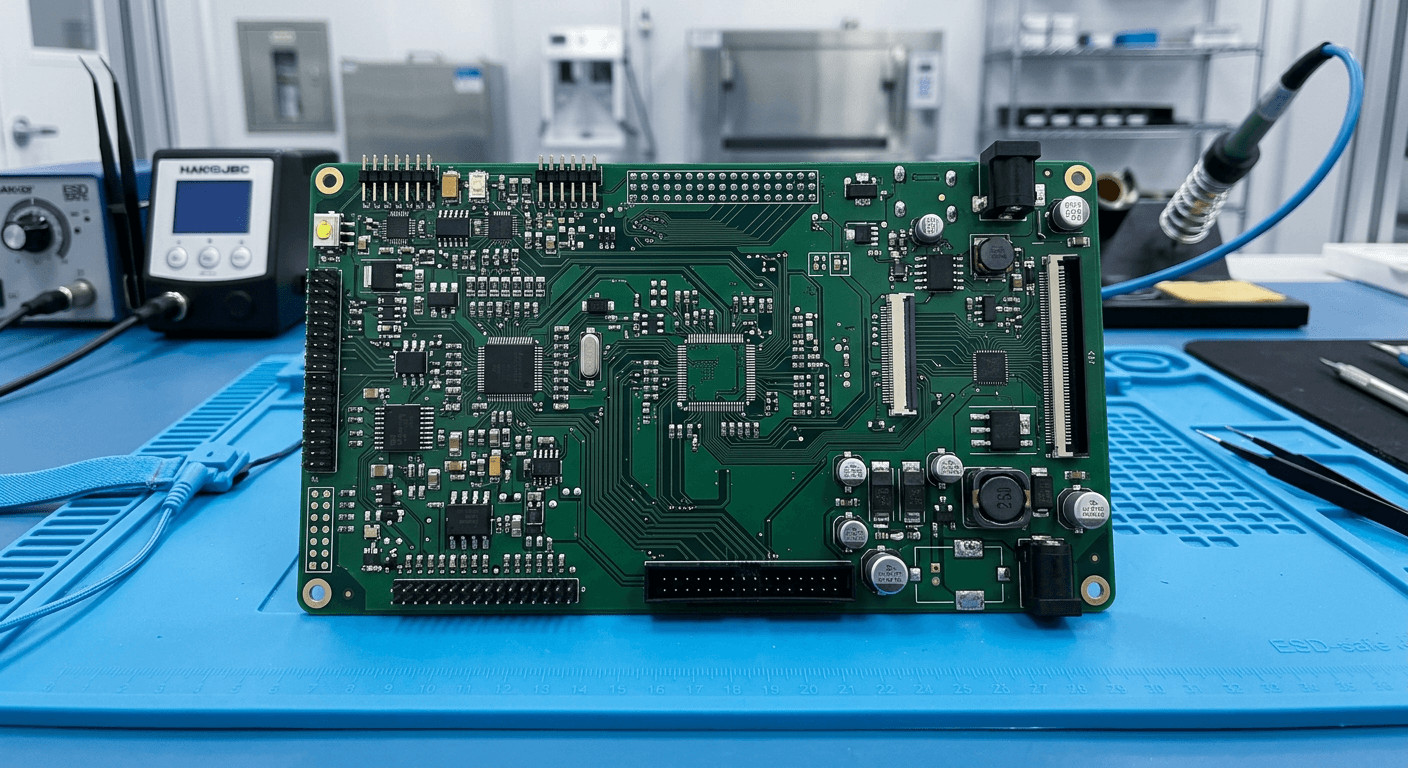

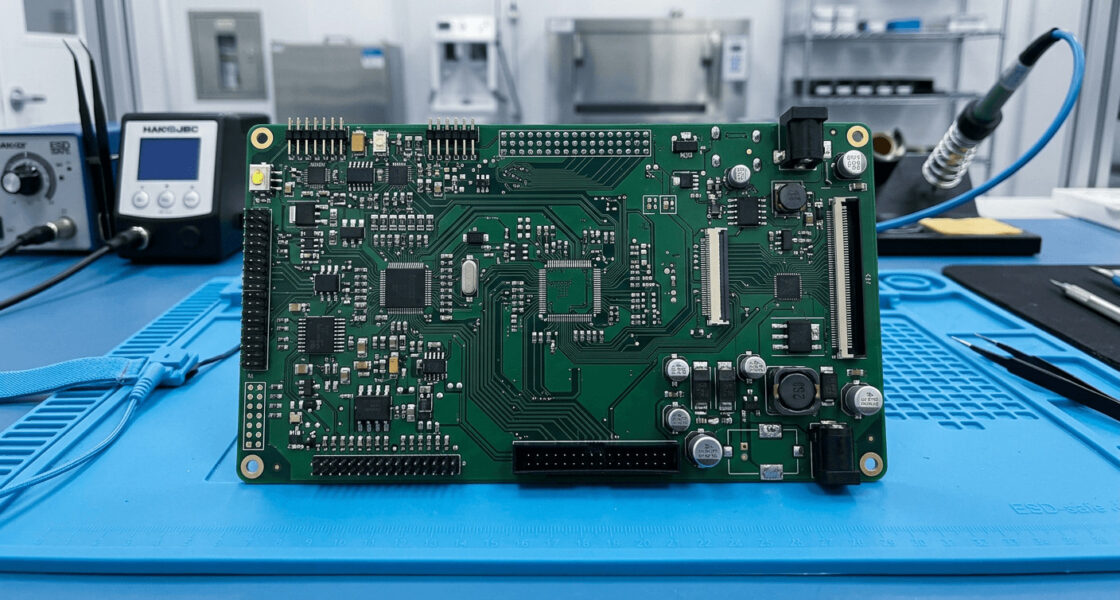

Da das Design gründlich geprüft wurde, verlief der eigentliche Fertigungsprozess fehlerfrei. Der Kunde erhielt seinen low volume PCB prototype innerhalb des beschleunigten Zeitrahmens. Noch wichtiger war, dass die Baugruppe beim ersten Einschalten perfekt funktionierte.
Indem wir die Probleme mit den Wärmefallen und Footprints während der DFM analysis PCB prototype Phase erkannten, sparten wir dem Kunden schätzungsweise 4.500 US-Dollar an Revisionskosten und drei Wochen an technischer Nacharbeit. Die high reliability PCB fabrication stellte sicher, dass das medizinische Gerät seine anfänglichen elektrischen Sicherheitsprüfungen (Pre-Compliance) ohne Ausfälle auf Platinenebene bestand.
4. Vom low volume PCB prototype zur schlüsselfertigen Serienmontage
Das ultimative Ziel eines Prototyps ist es, den Weg für die Massenproduktion zu ebnen. Da TPS Elektronik das DFM und den initialen Aufbau übernahm, verlief der Übergang zur Serienproduktion nahtlos. Die Fertigungsdaten, optimierten Lotpastenschablonen und die validierte Stückliste befanden sich bereits in unserem System.
Der Kunde wechselte reibungslos von einem full service PCB prototyping Vertrag zu einem turnkey PCB assembly prototype und schließlich zur Serienproduktion. Ob es sich um komplexe SMT- oder robuste THT-Komponenten handelt, unsere Anlagen sind auf Skalierbarkeit ausgelegt. Erfahren Sie mehr über unsere Fähigkeiten im Bereich SMD- und THT-Bestückung für die industrielle Fertigung.
Wenn Sie mit TPS zusammenarbeiten, kaufen Sie nicht nur einen Prototypen; Sie investieren in eine skalierbare Fertigungsstrategie. Für medizinische und hochzuverlässige Sektoren ist dieser Ansatz unverzichtbar. Sehen Sie sich unsere spezialisierten Dienstleistungen für medizinisches Rapid Prototyping an.
Starten Sie Ihr Projekt noch heute mit einem kostenlosen DFM-Review →
