Systemintegratoren und Beschaffungsteams wissen, dass das physische Rückgrat eines Rechenzentrums nicht die darin untergebrachten Server sind, sondern die Stahlgehäuse, die sie halten, schützen und kühlen. Da die Nachfrage nach Cloud- und KI‑Infrastruktur weiterhin zweistellig wächst, ist der Bedarf an präzisionsgefertigten, leicht skalierbaren Rack‑Schränken größer denn je. Die sheet metal manufacturing von TPS Elektronik für Rechenzentrumsschränke bilden eine entscheidende Grundlage für diese Expansion und liefern hochpräzise Stahlgehäuse durch einen integrierten Fertigungsprozess, der Laserschneiden, CNC‑Biegen, MIG‑/WIG‑Schweißen und Pulverbeschichten umfasst — alles unter einem qualitätsgeführten Dach.
1. Warum präzise Blechfertigung für skalierbare IT‑Infrastruktur entscheidend ist
Rechenzentrumsschränke müssen strenge mechanische Normen erfüllen. Die weit verbreitete EIA‑310‑D‑Spezifikation definiert die 19‑Zoll‑Montagebreite, den 465 mm Lochabstand und die 44,45 mm Höheneinheit, die sicherstellen, dass Geräte jedes Herstellers passen. Ohne präzise gefertigte Blechkomponenten können diese Toleranzen über große Produktionschargen hinweg nicht eingehalten werden. Eine Tür, die nicht rechtwinklig schließt, oder Montageschienen, die bereits um 1,5 mm versetzt sind, können Serverinstallationsfehler, Beeinträchtigungen der Luftzirkulation und teure Nacharbeiten vor Ort verursachen.
TPS begegnet dem, indem alle Stufen der sheet metal manufacturing integriert werden. Anstatt Schneiden, Biegen und Veredeln an separate Lieferanten zu vergeben — jeder mit eigenen Toleranzauslegungen — kontrolliert TPS den gesamten Arbeitsablauf. Dies eliminiert die Toleranzakkumulation und stellt sicher, dass jeder gelieferte 42U‑Schrank die kritischen Maße einhält, auf die Systemintegratoren und Rechenzentrumsbetreiber angewiesen sind. Weitere Details zur Integration dieser Prozesse finden Sie in der Übersicht zur EMS‑Blechverarbeitung für Elektronikgehäuse.
2. Integrierter TPS Blechfertigungs‑Workflow
2.1 Laserschneiden

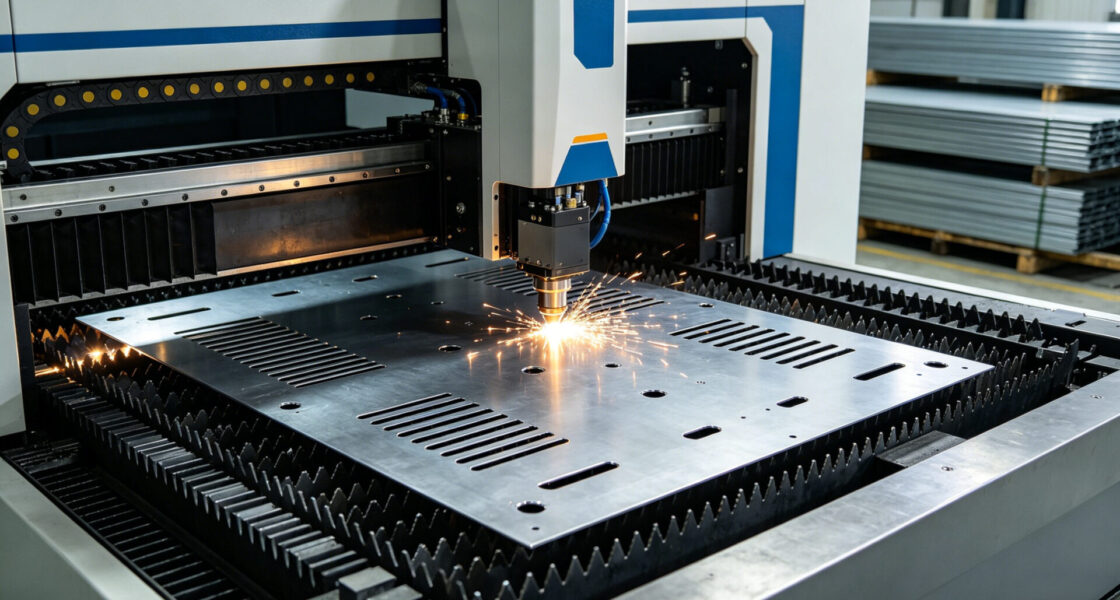

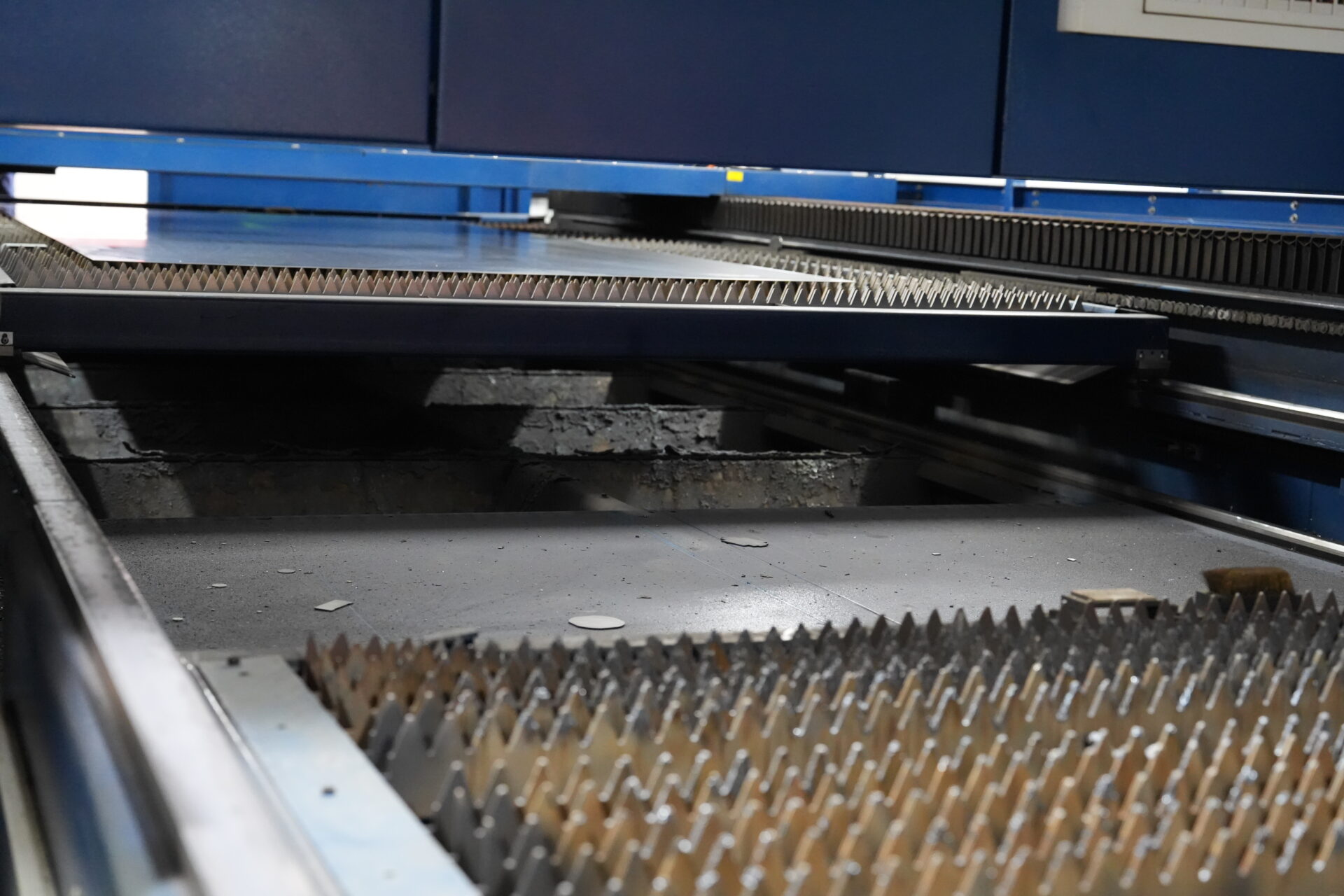

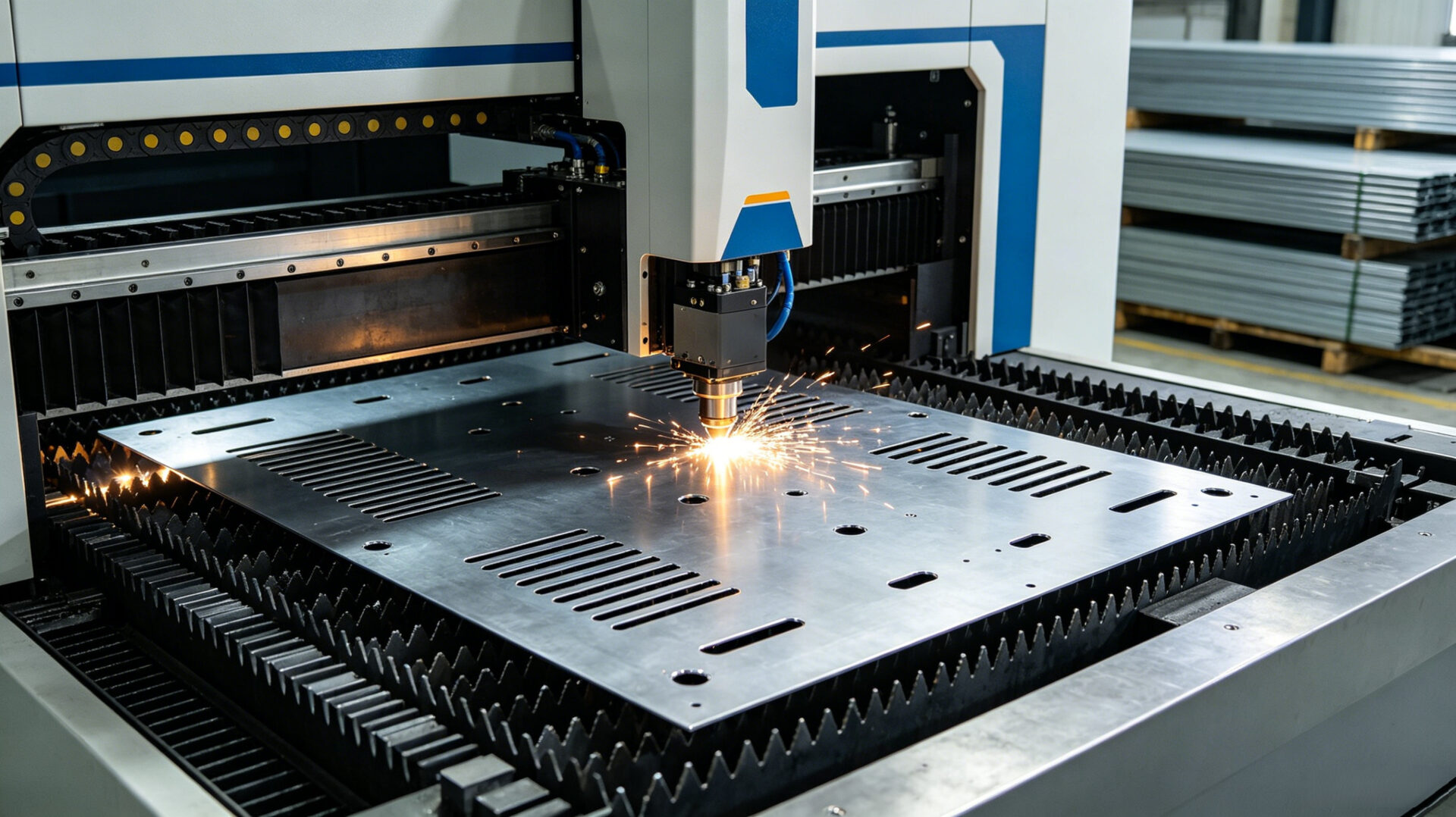

Der erste Schritt bei der Herstellung eines Rechenzentrumsgehäuses ist das Schneiden der Stahlplatten, die den Rahmen, die Türen und die Seitenwände bilden. TPS setzt Faserlaserschneidtechnologie ein, um eine Maßtoleranz von ±0,1–0,2 mm bei kaltgewalzten Stahlblechen von 0,8 mm bis 8 mm zu erreichen. Dieses Präzisionsniveau stellt sicher, dass Befestigungslöcher für Käfigmuttern, Kabeleinführungsausschnitte und Lüftungsperforationen exakt dort positioniert sind, wo das Design es vorgibt, und eliminiert kostspielige manuelle Nacharbeit bei der Montage.
2.2 CNC‑Biegen
Nach dem Schneiden werden die Platten auf CNC‑Abkantpressen umgeformt. TPS programmiert die Biegefolgen offline und verifiziert sie mit Simulationssoftware, bevor das erste physische Teil bearbeitet wird. Biegewinkel werden innerhalb von ±0,5° gehalten, sodass Türrahmen, Seitenwände und interne Montageschienen sich zu einer starren, rechtwinkligen Struktur zusammenfügen. Für eine tiefergehende technische Referenz zur Integration des CNC‑Biegens in die Gehäusefertigung siehe den Leitfaden zur EMS‑Blechverarbeitung: RFQ‑sicheres CNC‑Biegen.
2.3 Schweißen und Oberflächenveredelung

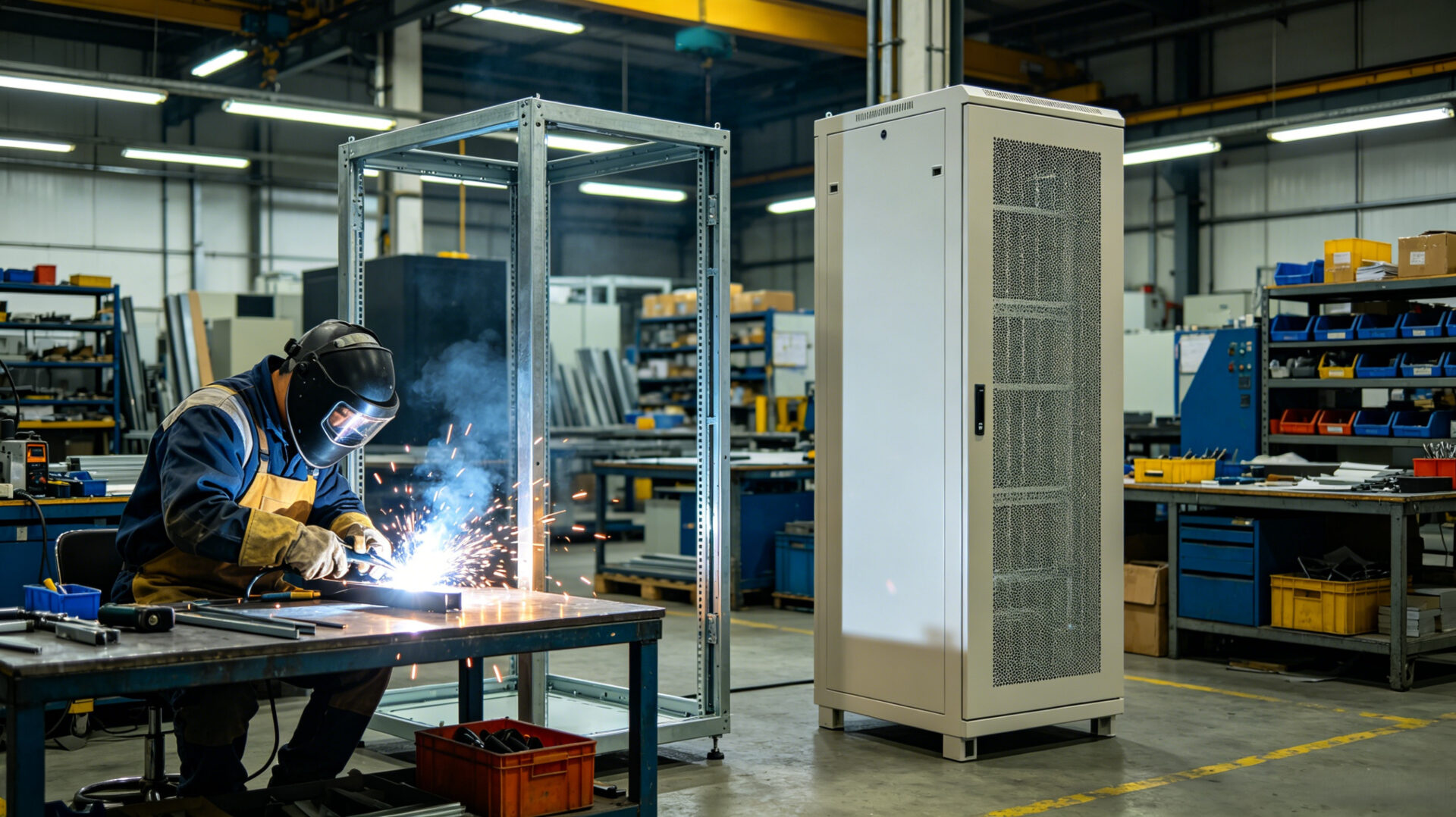

Die strukturelle Integrität wird in der Schweißphase aufgebaut. TPS setzt MIG‑Schweißen für schwere Rahmenverbindungen ein — wie das Fügen der oberen und unteren Schrankrahmen mit den Eckpfosten — und WIG‑Schweißen für kosmetische Nähte, wie z. B. Türrahmenecken. Für einen Vergleich dieser Techniken siehe die TPS‑Ressourcen zum MIG‑Schweißen und den Unterschieden zwischen MIG- und WIG‑Schweißen. Nach dem Schweißen werden die Teile entgratet, vorbereitet und in RAL 7035 Lichtgrau pulverbeschichtet — der Standardausführung für Rechenzentrumsausrüstung — was Korrosionsbeständigkeit und Erdungsdurchgängigkeit gewährleistet.
3. Skalierbare Produktion: vom Prototyp zum Volumen
Skalierbarkeit in der Server‑Rack‑Blechfertigung bedeutet, dass ein Schrankdesign, das sich in einem Pilotlauf von 10 Einheiten bewährt hat, in einer Produktionscharge von 1.000 identisch reproduziert werden kann. TPS erreicht dies, indem für Prototypen dieselben Anlagen, Vorrichtungen und Prozessdokumentationen wie für die Serienproduktion verwendet werden. Die Erstmusterprüfung (FAI) der ersten Charge erfasst alle kritischen Maße, und nachfolgende Produktionslose werden gegen diese Basislinie verifiziert. Für Beschaffungsteams eliminiert dies das Risiko von Maßabweichungen, die auftreten können, wenn ein Fertigungspartner bei der Volumenhochlaufphase Werkzeuge wechselt oder Untervergaben vornimmt. Mehr dazu, wie TPS Qualität in integrierten Workflows managt, finden Sie im Artikel über kundenspezifische Blechfertigung und Präzisionsmetallverarbeitung.
4. Konformität mit Rack- und Sicherheitsnormen
Rechenzentrumsschränke müssen anerkannte mechanische und elektrische Sicherheitsnormen erfüllen. TPS stellt sicher, dass alle gefertigten Gehäuse die Maßanforderungen der EIA‑310‑D für die 19‑Zoll‑Montage erfüllen. Für Schränke, die Stromverteilungsausrüstung beherbergen, konstruiert und fertigt TPS so, dass die Konformität mit der IEC 60204‑1 (Sicherheit von Maschinen — elektrische Ausrüstung von Maschinen) unterstützt wird. Konformitätszertifikate und Materialrückverfolgbarkeitsdokumentation werden mit jeder Lieferung bereitgestellt und reduzieren den Aufwand für Systemintegratoren bei ihrer eigenen CE‑Kennzeichnung oder UL‑Zertifizierung.
Fordern Sie ein Angebot für Ihre Rechenzentrumsschrankfertigung an →
5. RFQ‑Checkliste für die Rechenzentrumsschrankfertigung
- CAD-Daten: 3D‑STEP‑Dateien und 2D‑DXF‑Zeichnungen mit GD&T‑Anmerkungen.
- Materialspezifikation: Stahlsorte (z. B. DC01, S235), Blechdicken und Oberflächenausführung (Standard RAL 7035 Pulverbeschichtung).
- Abmessungen und Höheneinheiten: Zielschrankhöhe (z. B. 42U), Breite und Tiefe.
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Serienvolumen mit Ziel-Lieferterminen.
- Prüfanforderungen: FAI‑Berichte, Materialzertifikate und PPAP falls zutreffend.
6. FAQ
Welche Stahldicken schneidet TPS per Laser für Rechenzentrumsschränke?
TPS schneidet kaltgewalzten Stahl per Laser von 0,8 mm bis 8 mm und deckt damit den für Schrankplatten, Montagehalterungen und Strukturrahmen benötigten Bereich ab.
Kann TPS kundenspezifische Größen jenseits von 42U‑Standardracks fertigen?
Ja. TPS fertigt kundenspezifische Rack‑Abmessungen, um spezifische Einsatzanforderungen zu erfüllen, einschließlich nicht standardisierter Höhen, Breiten und Tiefen.
Bietet TPS Pulverbeschichtung in anderen Farben als RAL 7035 an?
Ja. Kundenspezifische Pulverbeschichtungsfarben sind auf Anfrage erhältlich, um Marken- oder Standortanforderungen zu erfüllen.
Wie stellt TPS gleichbleibende Qualität über große Produktionschargen sicher?
TPS verwendet Erstmusterprüfungen und dokumentierte Prozesskontrollen für jede Charge und hält Biegewinkel- und Maßtoleranzen innerhalb von ±0,5° bzw. ±0,2–0,4 mm ein.
Wo finde ich weitere Informationen zu den Blechfertigungsfähigkeiten von TPS?
Besuchen Sie die TPS Serviceseite für Blechverarbeitung oder lesen Sie unseren Leitfaden zur EMS‑Blechverarbeitung für Elektronikgehäuse.
