Was ist der TPS PoE-Injektor-Switch für IP-Überwachungs- und Sicherheitskameranetzwerke und warum ist er entscheidend für zentrales Energiemanagement?

Warum POE Injector Switch für IP-Überwachungsnetzwerke unverzichtbar sind

Herkömmliche Installationen von Überwachungskameras benötigen zwei Kabel pro Kamera: eines für Daten und eines für die Stromversorgung. Bei einer Installation mit 32 Kameras bedeutet dies 64 Kabel, die durch Leerrohre, Verteilerdosen und Patchfelder geführt werden. Die Stromkabel müssen an einzelne Netzteile in der Nähe jeder Kamera oder in einem wetterfesten Gehäuse angeschlossen werden, was die Anzahl potenzieller Fehlerquellen erhöht. Wenn eine Kamera ausfällt, muss ein Techniker vor Ort sowohl die Netzwerkverbindung als auch das Netzteil überprüfen.

Ein Poe Injector switch reduziert diese zwei Kabel auf ein einziges Ethernet‑Kabel, das sowohl Daten als auch Strom überträgt. Der Switch wird in einem zentralen Technikraum oder Netzwerkschrank installiert, wo er mit Netzspannung versorgt wird und eine geregelte 48 V‑Gleichspannung auf jeden Ethernet‑Port einspeist. Diese Topologie vereinfacht die Installation drastisch, reduziert den Kupferkabelbedarf und ermöglicht ein zentrales, ferngesteuertes Energiemanagement — den Neustart einer Kamera, das Planen von Ein‑/Ausschaltzeiten oder die Echtzeitüberwachung des Stromverbrauchs über eine einzige Weboberfläche. Für eine breitere Diskussion, wie zentrale Stromversorgungslösungen die Systemzuverlässigkeit verbessern, siehe die TPS Service-Übersicht.

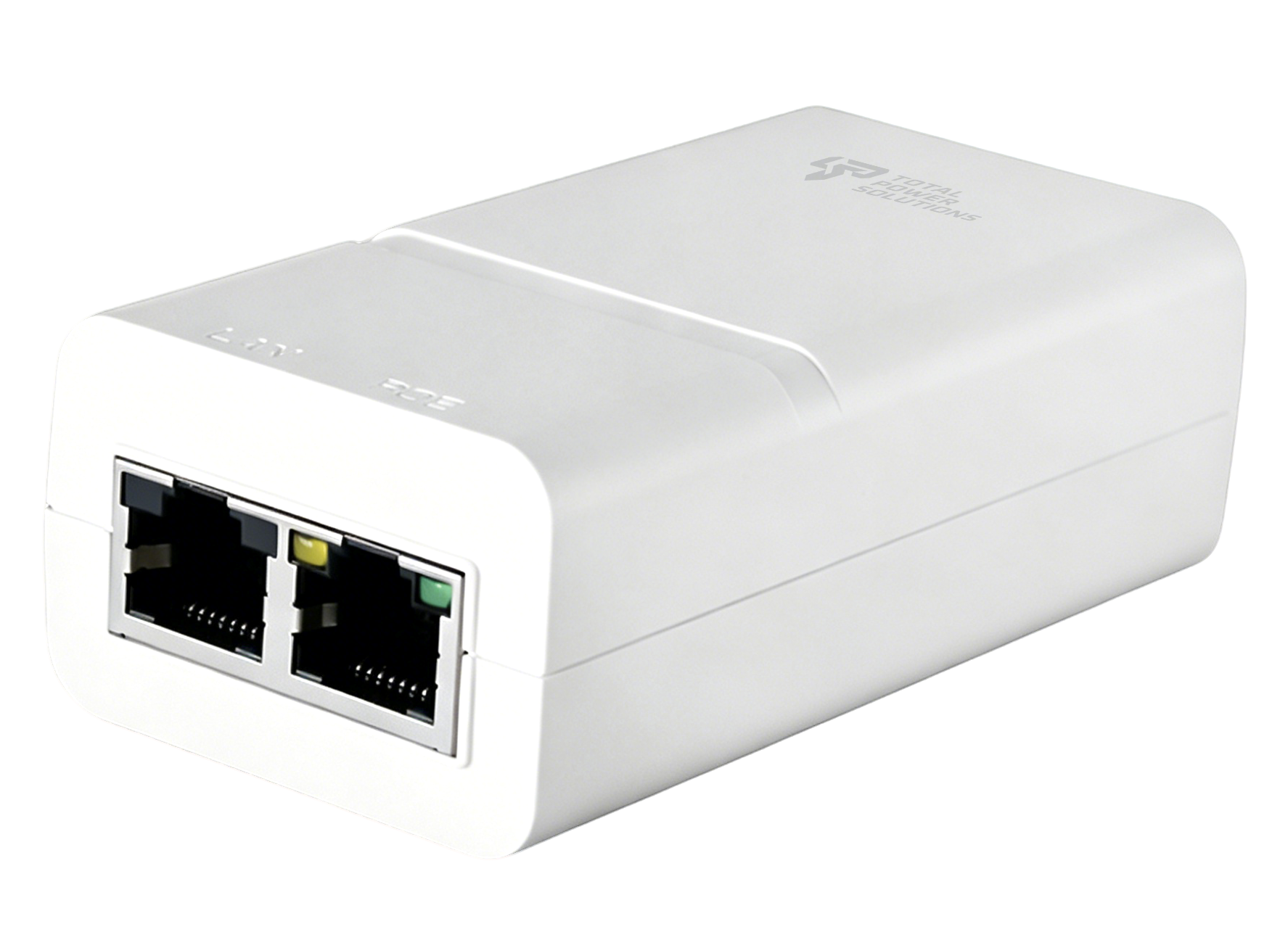

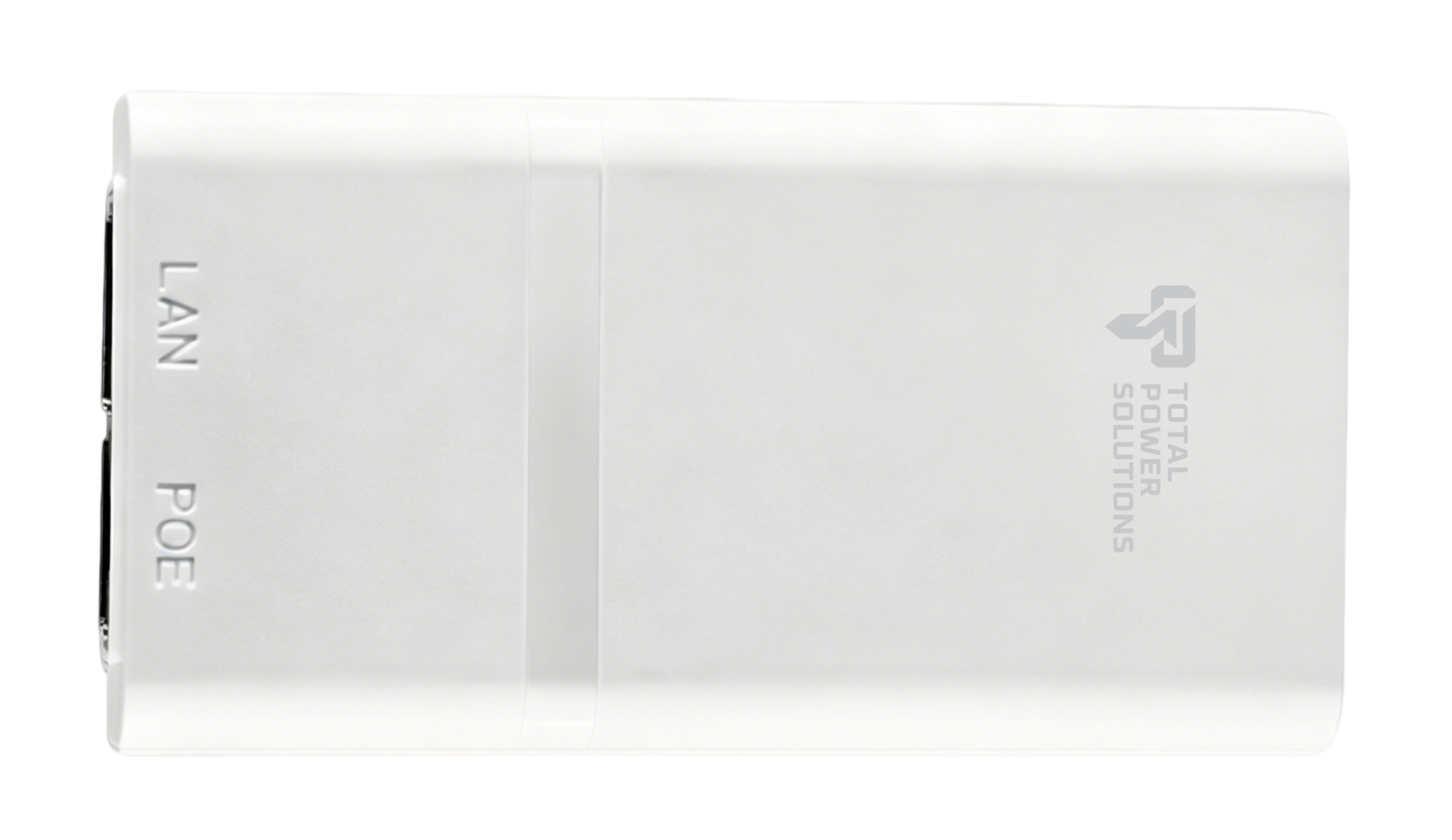

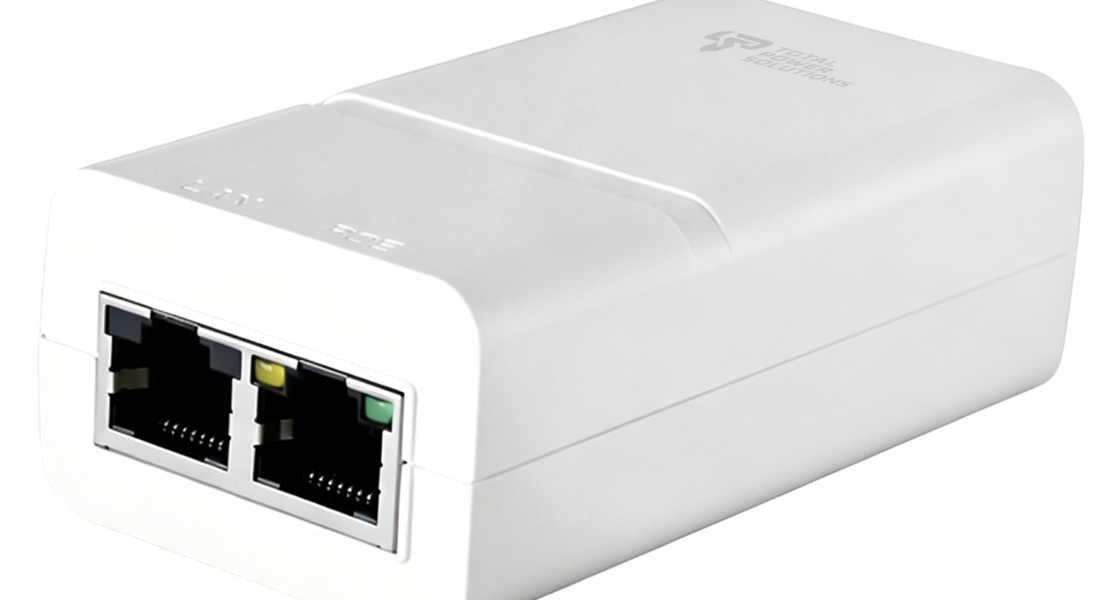

Übersicht der TPS PoE Injector Switch Plattform

TPS Elektronik bietet eine Reihe von PoE-Injektor-Switches für IP-Überwachungs- und Sicherheitskameranetzwerke an. Das Portfolio umfasst 8‑Port‑, 16‑Port- und 24‑Port‑Modelle mit Gigabit‑Ethernet und optionalen SFP‑Uplink‑Ports für Glasfaseranbindung. Alle Modelle entsprechen IEEE 802.3af (15,4 W pro Port) und IEEE 802.3at (30 W pro Port), ausgewählte Modelle unterstützen IEEE 802.3bt (60 W oder 90 W pro Port) für Hochleistungsgeräte wie PTZ‑Kameras mit Heizungen und Gebläsen.

Das Gesamtleistungsbudget reicht von 120 W für kompakte 8‑Port‑Modelle bis zu 370 W für voll ausgestattete 24‑Port‑Modelle und stellt sicher, dass jede angeschlossene Kamera die benötigte Leistung erhält, selbst wenn alle Ports aktiv sind. Der Switch erkennt automatisch, ob ein angeschlossenes Gerät PoE‑fähig ist, und legt die korrekte Spannung an, wodurch nicht‑PoE‑Geräte vor Beschädigung geschützt werden. Die gesamte Produktlinie ist auf der TPS PoE-Injektor-Kategorieseite verfügbar.

PoE-Standards und Leistungsbereitstellung: IEEE 802.3af, at und bt

Power over Ethernet wird durch eine Familie von IEEE‑Standards geregelt, die Spannung, Strom und das Kommunikationsprotokoll zwischen der Stromquelle (PSE) — dem PoE‑Switch — und dem Endgerät (PD) — der Kamera — definieren. Der TPS PoE-Injektor-Switch fungiert als PSE und unterstützt die folgenden Standards:

• IEEE 802.3af (Typ 1): Liefert bis zu 15,4 W am Port, mit 12,95 W garantiert am Gerät. Geeignet für Festobjektiv‑IP‑Kameras, einfache WLAN‑Access‑Points und Türzugangskontroller.
• IEEE 802.3at (Typ 2, PoE+): Liefert bis zu 30 W am Port, mit 25,5 W garantiert. Dies ist der gängigste Standard für moderne Überwachungskameras mit Schwenk‑/Neige‑/Zoom‑Motoren, Infrarot‑Strahlern und integrierten Analyseprozessoren.
• IEEE 802.3bt (Typ 3 und Typ 4, PoE++): Liefert bis zu 60 W (Typ 3) oder 90 W (Typ 4) am Port. Dieser Standard wird für Hochleistungs‑PTZ‑Kameras mit Enteisungsheizungen, Multi‑Sensor‑Panoramakameras und Edge‑Computing‑Geräte benötigt.

Der TPS‑Switch führt eine automatische Erkennung und Klassifizierung des angeschlossenen PD durch und stellt so sicher, dass die korrekte Leistungsstufe ausgehandelt wird, bevor die volle Leistung angelegt wird. Dies verhindert Schäden an älteren Geräten und optimiert die Zuweisung des Leistungsbudgets über alle Ports hinweg.

Zentrales Energiemanagement: Überwachung, Steuerung und Redundanz

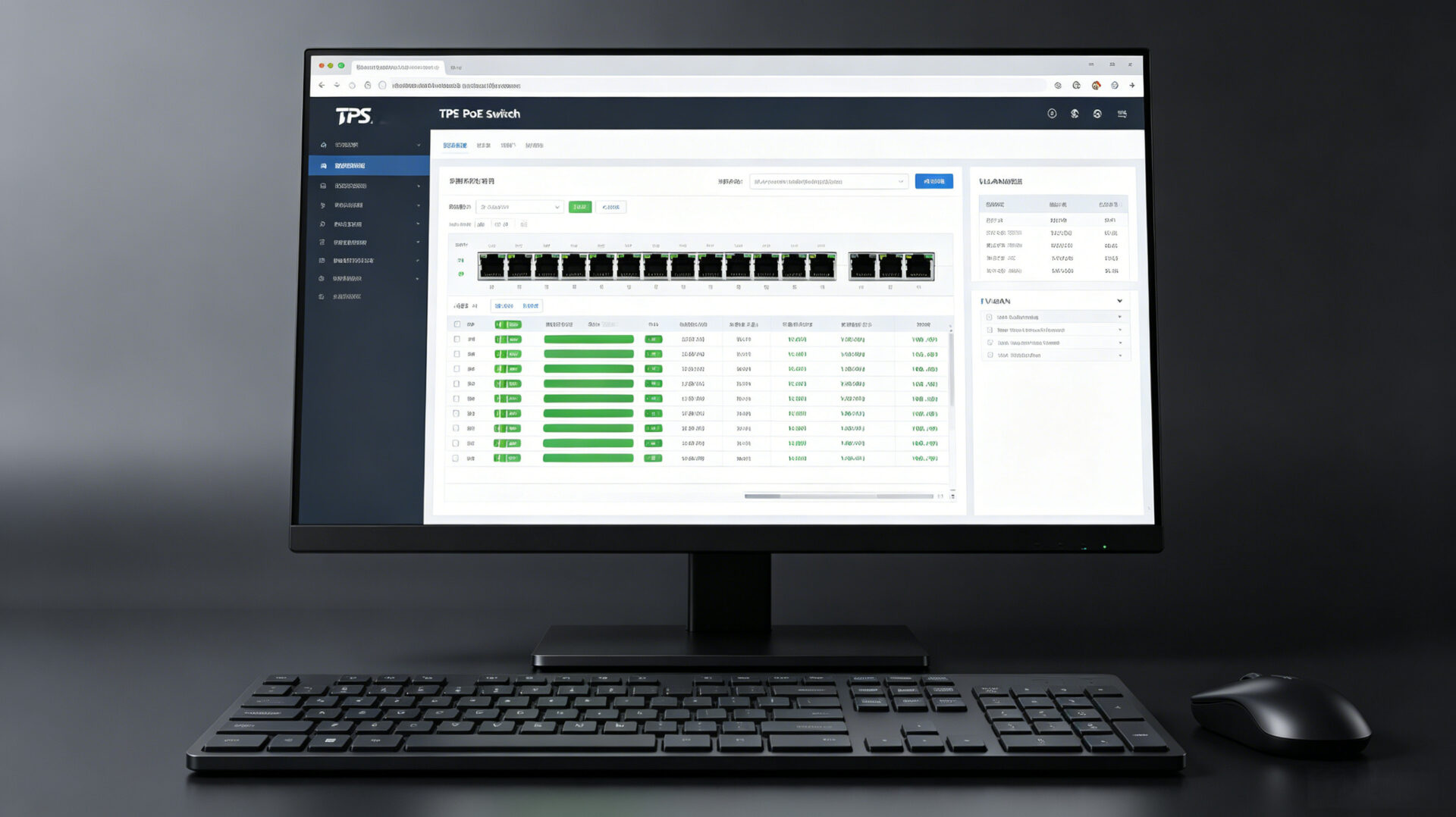

Der entscheidende Vorteil eines verwalteten PoE-Injektor-Switches gegenüber einem einfachen Mid‑Span‑Injektor ist die Möglichkeit, die Stromversorgung von einem zentralen Standort aus zu überwachen und zu steuern. TPS PoE‑Switches verfügen über eine webbasierte Verwaltungsschnittstelle und unterstützen SNMP für die Integration in Netzwerkmanagementsysteme. Zu den wichtigsten Verwaltungsfunktionen gehören:

• Port‑weise Leistungsüberwachung: Echtzeitanzeige von Spannung, Strom und Leistungsaufnahme für jede angeschlossene Kamera, zur frühzeitigen Erkennung anomaler Leistungsaufnahme, die auf eine defekte Kamera oder Kabelverschlechterung hinweisen kann.
• Ferngesteuertes Port‑Power‑Cycling: Die Möglichkeit, eine Kamera durch Aus‑ und Wiedereinschalten der Port‑Stromversorgung neu zu starten, wodurch viele Probleme mit eingefrorenen Kameras ohne Vor‑Ort‑Techniker gelöst werden können.
• Leistungsplanung: Konfiguration von Ein‑/Ausschaltplänen pro Port, nützlich zur Reduzierung des Energieverbrauchs außerhalb der Betriebszeiten oder zur Implementierung einer periodischen Neustartstrategie.
• Port‑Priorität und Budgetverwaltung: In Szenarien, in denen das Gesamtleistungsbudget nicht ausreicht, um alle angeschlossenen Geräte zu versorgen, kann der Switch kritische Ports priorisieren (z. B. PTZ‑Kameras an Eingängen) und die Leistung von niedriger priorisierten Ports abwerfen.

Für hochverfügbare Installationen unterstützt TPS redundante Doppel‑Netzteileingänge, um sicherzustellen, dass der PoE‑Switch auch bei Ausfall eines Netzteils weiterarbeitet. Das interne Netzteil ist mit Überlast‑, Kurzschluss- und Übertemperaturschutz ausgestattet, was den robusten Designprinzipien im TPS News‑Bereich entspricht.

Mechanisches Design und Umgebungsrobustheit

IP-Überwachungsnetzwerke werden oft in rauen Umgebungen eingesetzt: an Außenmasten, in Fabrikhallen und in unbeheizten Elektroschränken. Der TPS PoE-Injektor-Switch ist mit einem Metallgehäuse ausgestattet, das mechanische Robustheit und eine effektive Wärmeableitung bietet. Das lüfterlose Design bei Modellen mit niedrigerer Leistung eliminiert eine häufige Fehlerquelle und ermöglicht einen geräuschlosen Betrieb in lärmsensiblen Umgebungen wie Büros und Krankenhäusern.

Für industrielle und Außeneinsätze bietet TPS Modelle mit erweitertem Betriebstemperaturbereich (typisch −20 °C bis +70 °C), Conformal‑Coating auf den Leiterplatten zum Schutz vor Feuchtigkeit und Kondensation sowie Überspannungsschutz an den Ethernet‑Ports, um induzierten Spannungen durch nahe Blitzeinschläge oder das Schalten großer induktiver Lasten standzuhalten. Der Switch kann in einem 19‑Zoll‑Standardrack, auf einer Hutschiene oder an der Wand montiert werden und bietet so Flexibilität für verschiedene Installationsszenarien.

Konformität und Sicherheit: IEC 62368‑1, EMV und Überspannungsschutz

Jede Stromverteilungsausrüstung, die in einer gewerblichen oder industriellen Einrichtung installiert wird, muss Sicherheits- und EMV‑Normen einhalten. Der TPS PoE-Injektor-Switch ist so konstruiert und getestet, dass er IEC 62368‑1 erfüllt, die gefahrenbasierte Sicherheitsnorm für Audio‑/Video‑, Informations- und Kommunikationstechnikgeräte. Diese Norm behandelt den Schutz gegen elektrischen Schlag, Feuer, mechanische und thermische Gefahren.

Die EMV‑Konformität wird gegen EN 55032 Klasse B (CISPR 32) für gestrahlte und leitungsgeführte Störaussendungen und gegen die Normenreihe IEC 61000‑4‑x für Störfestigkeit nachgewiesen. Die Ethernet‑Ports enthalten Überspannungsschutzschaltungen, die Gleichtakt- und Gegentakt‑Transienten standhalten und sowohl den Switch als auch die angeschlossenen Kameras schützen. TPS stellt mit jeder Produktlieferung eine Konformitätserklärung und Prüfberichte bereit und unterstützt so die eigene CE‑Kennzeichnung oder UL‑Zertifizierung des Integrators. Für weitere Informationen zu Compliance und Sicherheit in der Elektronik siehe die TPS Services und technischen Ressourcen.

Anwendungsszenarien: Überwachung, Zutrittskontrolle und Wireless Backhaul

Obwohl die IP‑Überwachung die Hauptanwendung ist, erfüllt der TPS PoE-Injektor-Switch mehrere verwandte Funktionen in einer modernen Sicherheitsinstallation:

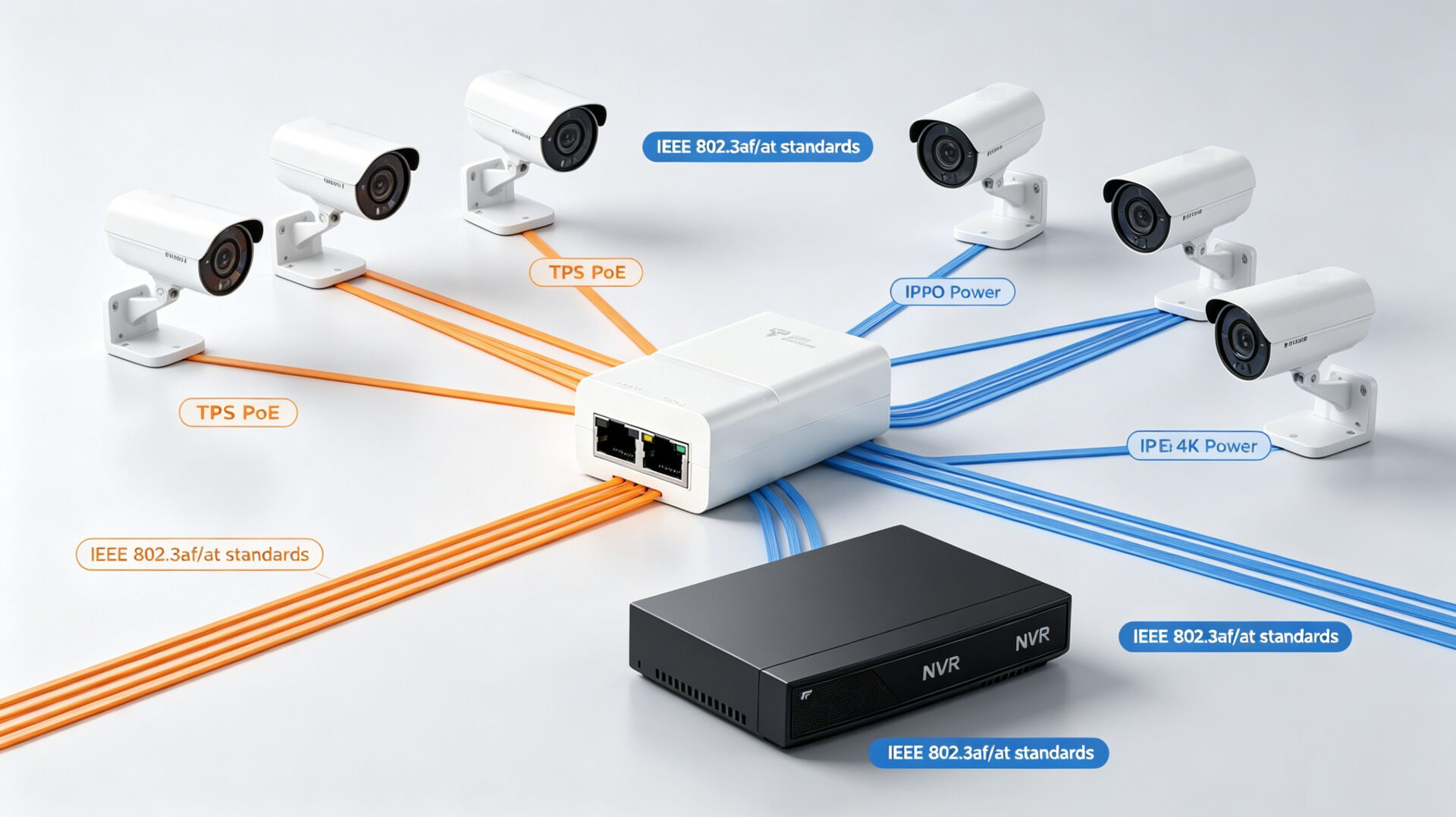

• IP‑Überwachung und NVR‑Anbindung: Der Switch verbindet Kameras mit dem Network Video Recorder, versorgt sie mit Strom und trennt den Überwachungsverkehr mittels VLANs, um sicherzustellen, dass hochauflösende Videostreams das Unternehmensnetzwerk nicht überlasten.
• Zutrittskontrollsysteme: PoE‑betriebene Türsteuerungen, Kartenleser und elektrische Türöffner können über denselben Switch mit Strom versorgt und verwaltet werden, was die Verkabelung und die Notstromversorgung über eine zentrale USV vereinfacht.
• Wireless Backhaul und Access Points: Drahtlose Außen‑Brücken zur Anbindung entfernter Überwachungsstandorte und WLAN‑Access‑Points für Gastnetzwerke werden üblicherweise über PoE mit Strom versorgt.
• IoT‑Sensoren und Gebäudemanagement: PoE kann Umweltsensoren, Lichtsteuerungen und digitale Beschilderung mit Strom versorgen und so Sicherheit und Gebäudeautomation auf einer einzigen Netzwerkinfrastruktur integrieren.

RFQ-Checkliste für PoE-Injektor-Switches

• Port‑Anzahl: Anzahl der benötigten PoE‑Ports (8, 16, 24) und etwaige Nicht‑PoE‑Uplink‑Ports (SFP/SFP+).
• PoE‑Standard: af, at oder bt; maximale Leistungsanforderung pro Port für die anspruchsvollste Kamera.
• Gesamtleistungsbudget: Summe der maximalen Leistungsaufnahme aller Kameras, zuzüglich 20 % Reserve.
• Management: Unverwaltet, webverwaltet oder SNMP‑verwaltet; VLAN‑ und QoS‑Anforderungen.
• Redundanz: Dual‑Netzteileingang, redundanter Uplink oder Ringtopologie‑Unterstützung.
• Umgebungsbedingungen: Innen- oder Außenbereich; Betriebstemperaturbereich; Conformal‑Coating falls erforderlich.
• Zertifizierungen: IEC 62368‑1, EN 55032, UL‑Zertifizierung oder andere erforderliche Kennzeichen.
• Stückzahlen und Zeitplan: Projektvolumen und Lieferzeitplan.

Durchsuchen Sie TPS PoE-Injektor-Switches und fordern Sie ein Angebot an →

Häufig gestellte Fragen

Kann der TPS PoE-Injektor-Switch Kameras verschiedener Marken gleichzeitig mit Strom versorgen?
Ja. Der Switch entspricht den IEEE‑802.3af/at/bt‑Standards, die über alle konformen Geräte hinweg interoperabel sind, unabhängig vom Hersteller. Er erkennt automatisch die korrekte Leistungsstufe für jede angeschlossene Kamera und handelt diese aus.

Was passiert, wenn das Gesamtleistungsbudget überschritten wird?
Der TPS‑Switch verwendet Port‑Priorität, um bei Überschreitung des Gesamtleistungsbudgets automatisch die Leistung von niedriger priorisierten Ports abzuwerfen. Dies stellt sicher, dass kritische Kameras online bleiben. Die Verwaltungsschnittstelle liefert klare Warnmeldungen, wenn sich das Leistungsbudget seinem Limit nähert.

Benötigt der Switch eine separate Stromversorgung für seinen eigenen Betrieb?
Der Switch verfügt über ein eingebautes AC‑DC‑Netzteil. Er wird direkt an die Netzspannung (100–240 V AC) angeschlossen und erzeugt die 48 V‑DC‑PoE‑Spannung intern. Modelle mit Dual‑Netzteil akzeptieren einen externen DC‑Backup‑Eingang für Redundanz.

Kann der TPS PoE‑Switch ohne zusätzliches Gehäuse im Außenbereich verwendet werden?
Standardmodelle sind für den Innenbereich ausgelegt. Für Außeninstallationen bietet TPS industrielle Modelle mit erweitertem Temperaturbereich und Conformal‑Coating an, oder der Switch kann in einem wetterfesten NEMA‑/IP‑geschützten Gehäuse untergebracht werden.

Wo finde ich das Datenblatt und die Verwaltungsanleitung für ein bestimmtes TPS PoE‑Switch‑Modell?
Besuchen Sie die TPS PoE-Injektor-Kategorieseite oder kontaktieren Sie den TPS‑Vertrieb über die TPS Services-Seite, um detaillierte Dokumentation anzufordern.
