Systemintegratoren und Rechenzentrumsarchitekten scheitern selten, weil ihnen eine Serverspezifikation fehlt. Sie verlieren Dichte—und Budget—wenn die Stromversorgung auf Rack‑Ebene nicht genügend Watt pro Höheneinheit liefern kann und sie wertvollen Rack‑Platz ungenutzt lassen oder auf Redundanz verzichten müssen. Da die thermische Verlustleistung von CPUs und GPUs weiter steigt, wird das Netzteil (PSU) zum primären begrenzenden Faktor dafür, wie viel Rechenleistung in einem 42‑HE‑Rack untergebracht werden kann.
Die hochdichte data center power supply von TPS Elektronik adressiert diese Herausforderung direkt. Mit 1U- und 2U‑Formfaktoren, die den CRPS‑ (Common Redundant Power Supply) und OCP‑ (Open Compute Project) Standards entsprechen, liefert TPS kompakte, effiziente und hot‑swap‑fähige Stromversorgungslösungen, die die Anzahl der Server pro Rack maximieren, ohne Kompromisse bei Zuverlässigkeit oder Wartbarkeit einzugehen.
1. Warum die Leistungsdichte die moderne Rack‑Nutzung bestimmt
In einem Hyperscale‑Rechenzentrum stellt jede Höheneinheit (1,75 Zoll) eine Umsatzchance dar. Wenn ein 30‑kW‑Rack 8 HE für Netzteile reservieren muss, die in 4 HE untergebracht werden könnten, gehen dauerhaft 4 HE potenzieller Serverplatz verloren. Dieser Verlust vervielfacht sich über Tausende von Racks. Eine hochdichte Rechenzentrums‑PSU löst dies, indem sie mehr Watt in einem kleineren Formfaktor liefert und es dem Rack ermöglicht, mehr CPUs, GPUs und Speicher aufzunehmen.
Beispielsweise könnte ein traditionelles 2U‑Netzteil 2.000 W liefern und eine Dichte von 1.000 W/HE erreichen. Eine moderne CRPS‑kompatible 1U‑Einheit aus dem TPS‑Portfolio kann die gleichen 2.000 W bei 2.000 W/HE liefern und damit die Leistungsdichte effektiv verdoppeln. Dies führt direkt zu mehr Rechenleistung pro Rack. Die Integration solcher hochdichten Stromversorgungslösungen mit präziser mechanischer Integration ist eine Kernkompetenz der TPS‑Dienstleistungen für EMS Mechatronik und Präzisionsbearbeitung.
2. TPS Hochdichte Rack‑PSU‑Technologie
Das Angebot an hochdichten data center power supply von TPS Elektronik basiert auf einer Plattform fortschrittlicher Leistungselektronik und thermischem Design. Für einen breiteren Kontext, wie diese Systeme in intelligente industrielle Infrastrukturen passen, lesen Sie den TPS-Leitfaden zu Mechatronik und intelligenten Systemen für Industrie 4.0.
2.1 1U- und 2U‑CRPS‑Formfaktoren

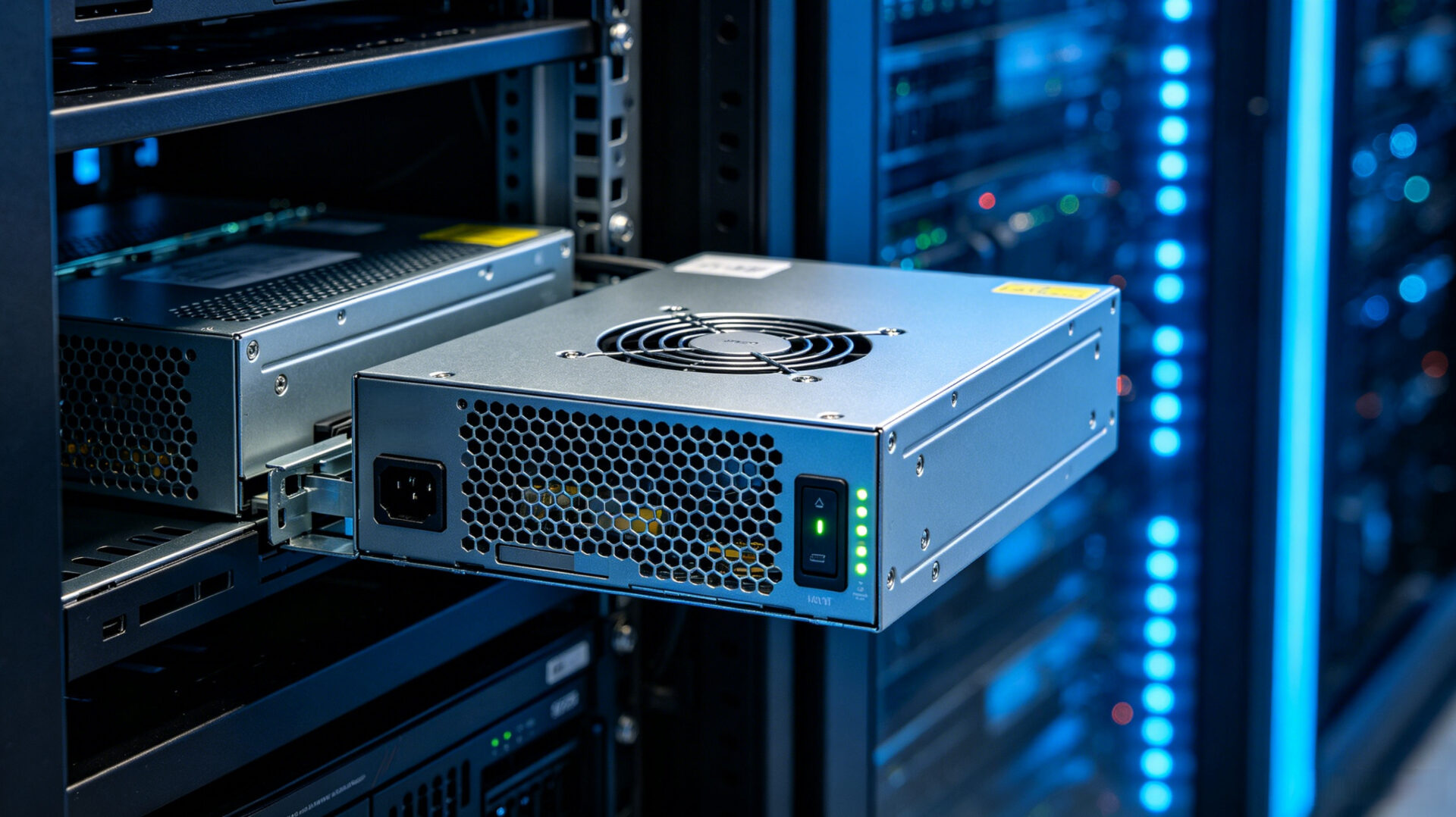

Die CRPS‑Spezifikation, getrieben durch OCP, definiert ein 1U‑hohes Netzteil mit einer schmalen Breite (typisch 73,5 mm), das die Montage von drei Netzteilen nebeneinander in einem 19‑Zoll‑Standardrack ermöglicht. Diese Modularität unterstützt Power Shelves, die von wenigen Kilowatt auf über 30 kW pro Shelf skalierbar sind. Die 1U- und 2U‑Netzteile von TPS entsprechen diesen mechanischen Spezifikationen und gewährleisten die Kompatibilität mit standardisierten Power Shelves und Stromschienensystemen.
2.2 Effizienz und Wärmemanagement
Rechenzentrums‑Netzteile müssen einen hohen Wirkungsgrad erreichen, um sowohl Stromkosten als auch Abwärme zu reduzieren. Die hochdichten Einheiten von TPS zielen auf eine 80 PLUS Titanium‑Effizienz (≥96 % bei 50 % Last), wodurch die interne Wärmeabgabe auf ein Minimum reduziert wird. Dies ermöglicht einen zuverlässigen Betrieb in Umgebungen mit hohen Umgebungstemperaturen und reduziert die Belastung der Gebäudekühlung. Eine intelligente Lüftersteuerung passt die Kühlung last- und temperaturabhängig an, minimiert die Geräuschentwicklung und verlängert die Lüfterlebensdauer.
2.3 Hot‑Swap und N+1‑Redundanz
Die Wartbarkeit ist in Always‑on‑Rechenzentren entscheidend. TPS‑Netzteile unterstützen das Einsetzen und Entnehmen im laufenden Betrieb (Hot‑Swap), sodass ein defektes Gerät ausgetauscht werden kann, ohne den Server oder das Rack herunterzufahren. Das Power Shelf integriert aktive OR‑ing‑Schaltungen, die ein defektes Modul vom gemeinsamen Bus isolieren und so die N+1‑Redundanz ohne Single Point of Failure gewährleisten.
3. Integration mit Power Shelves und Stromschienenverteilung

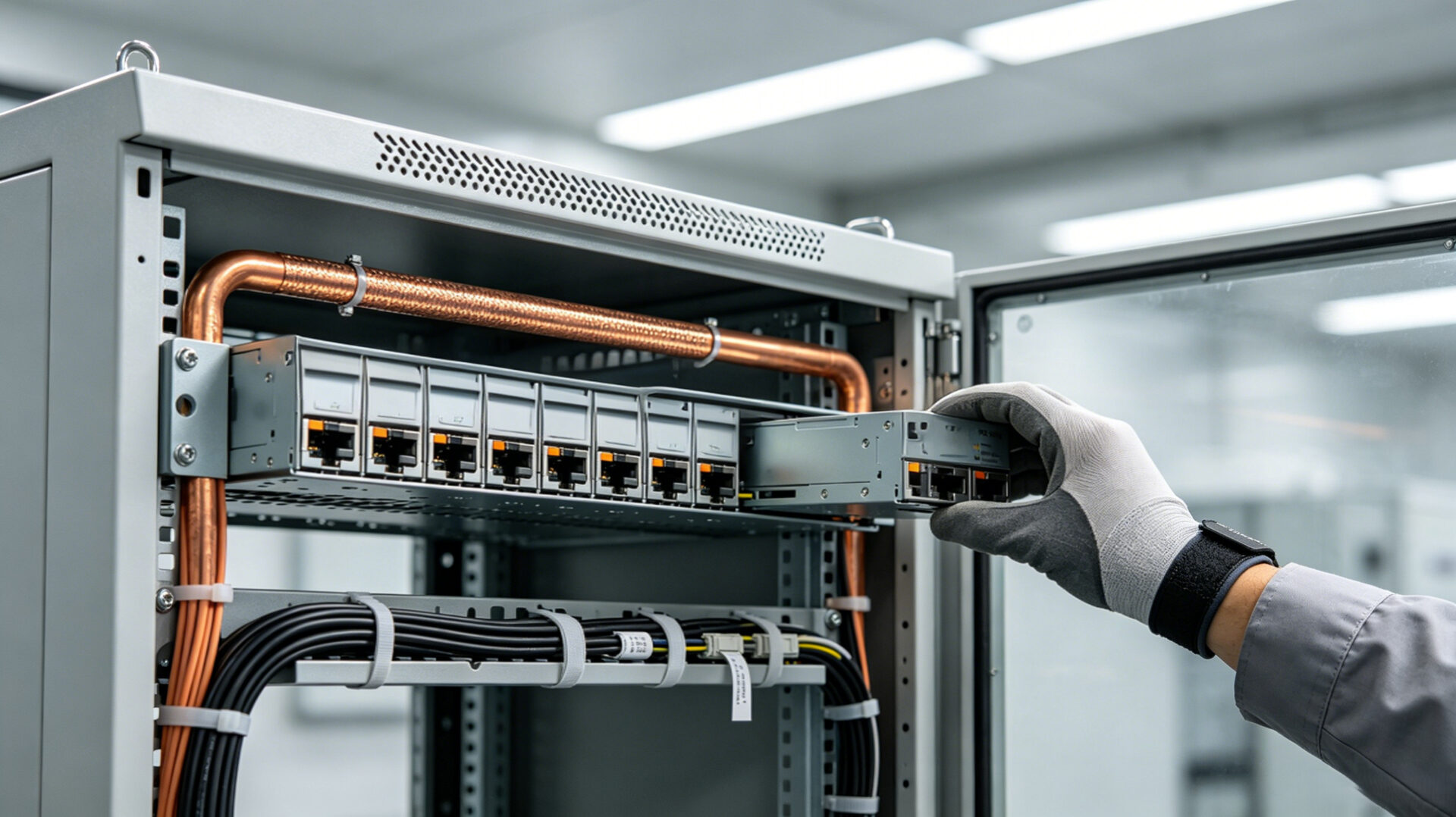

Hochdichte Netzteile sind nur ein Teil der Gleichung. Um die Leistung effizient an die Server zu liefern, werden sie in einem Power Shelf montiert, das 48 V DC über verlustarme Kupferstromschienen verteilt. Der Mechatronik‑Integrationsservice von TPS entwickelt und fertigt diese kompletten Stromversorgungssysteme auf Rack‑Ebene, einschließlich des Blechgehäuses, der Backplane und der Stromschienenbaugruppe. Dieser schlüsselfertige Ansatz, der der Systemintegration ähnelt, die in unserer Ressource zur Mechatronik von der Designintegration bis zur Präzisionsteilefertigung beschrieben wird, stellt sicher, dass die mechanischen und elektrischen Aspekte perfekt aufeinander abgestimmt sind, die Montagezeit reduziert und Integrationsfehler eliminiert werden.
4. RFQ‑Checkliste für die Integration hochdichter PSUs
- Leistung pro Rack: Angestrebte Gesamtleistung des Racks (kW) und Anzahl der Power Shelves.
- Formfaktor: 1U- oder 2U‑Netzteil, CRPS oder kundenspezifisch.
- Redundanz: N+1 oder 2N, mit Hot‑Swap.
- Effizienz: 80 PLUS Platinum oder Titanium Zertifizierung erforderlich.
- Kommunikation: PMBus, I²C oder eine andere digitale Überwachungsschnittstelle.
- Integrationsumfang: Nur Netzteil oder vollständiges Power Shelf mit Stromschienen und Gehäuse.
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Volumenlieferungen.
5. FAQ
Was ist CRPS und warum ist es wichtig?
CRPS (Common Redundant Power Supply) ist ein von OCP definierter Formfaktor für 1U‑Netzteile, der modulare, redundante Power Shelves unterstützt und eine höhere Dichte und einfachere Wartung in Hyperscale‑Rechenzentren ermöglicht.
Kann TPS ein komplettes Power Shelf einschließlich Stromschiene und Gehäuse liefern?
Ja. Der Mechatronik‑Service von TPS liefert vollständig integrierte Stromversorgungssysteme auf Rack‑Ebene, von den Netzteilmodulen bis zur Kupferstromschiene und dem Blechgehäuse.
Welche Effizienzwerte erreichen die hochdichten PSUs von TPS?
Die Rechenzentrums‑Netzteile von TPS sind darauf ausgelegt, die 80 PLUS Titanium‑Effizienzstandards zu erfüllen und erreichen ≥96 % bei 50 % Last, um Energieverluste und Kühlanforderungen zu minimieren.
